ГОСТ 15526-70* «Гайки шестигранные класса точности С. Конструкция и размеры»

Стандарт распространяется на шестигранные гайки класса точности С с диаметром резьбы от 3 до 48 мм.
Обозначение: ГОСТ 15526-70*
Название рус.: Гайки шестигранные класса точности С. Конструкция и размеры
Статус: действующий
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.01.1972
Разработан: Министерство черной металлургии СССР
Утвержден: Госстандарт СССР (18.02.1970)
Опубликован: ИПК Издательство стандартов № 1999

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ШЕСТИГРАННЫЕ
КЛАССА ТОЧНОСТИ С

Конструкция и размеры

Hexagon nuts, product grade С.
Construction and dimensions

ГОСТ
15526-70

(СТ СЭВ 3684-82)

Датавведения 01.01.72

1. Настоящий стандарт распространяется на шестигранные гайки классаточности С с диаметром резьбы от 3 до 48 мм.

Стандарт полностью соответствует СТ СЭВ 3684-82.

(Измененнаяредакция, Изм. № 4, 6).

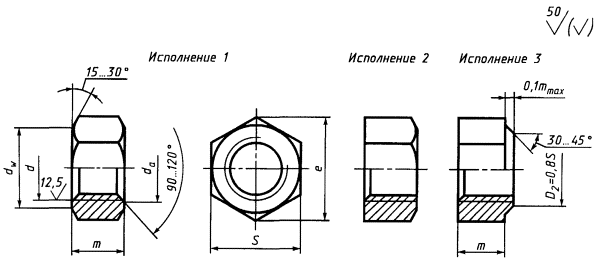

2. Конструкция и размеры гаек должны соответствовать указаннымна чертеже и в таблице.

(Измененнаяредакция, Изм. № 2-7).

3. Резьба - по ГОСТ 24705 .

(Измененнаяредакция, Изм. № 4).

3а. Не установленные настоящим стандартом допуски размеров,отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1 .


мм

Номинальный диаметр резьбы d

3

4

5

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

Шаг резьбы

0,50

0,70

0,80

1,00

1,25

1,50

1,75

2

2,5

3

3,5

4

4,5

5

Размер «под ключ» S

5,5

7

8

10

13

16

18

21

24

27

30

34

36

41

46

55

65

75

Диаметр описанной окружности е, не менее

5,9

7,5

8,6

10,9

14,2

17,6

19,9

22,8

26,2

29,6

33,0

37,3

39,6

45,2

50,9

60,8

71,3

82,6

dа

не менее

3

4

5

6

8

10

12

14

16

18

20

22

24

27

30

36

42

48

не более

3,45

4,60

5,75

6,75

8,75

10,8

13,0

15,1

17,3

19,4

21,6

23,8

25,9

29,2

32,4

38,9

45,4

51,8

dw, не менее

5,0

6,3

7,2

9,0

11,7

14,5

16,5

19,2

22,0

24,8

27,7

31,4

33,2

38,0

42,7

51,1

59,9

69,4

Высота т

3,4

4,4

5,6

6,1

7,9

9,5

12,2

13,9

15,9

17,3

18,7

20,5

22,3

24,35

26,4

31,5

34,9

38,9

Примечания:

1. Размеры гаек, заключенные в скобки,применять не рекомендуется.

2. Допускается изготавливать гайки сразмерами, указанными в приложении 2.

3. Допускается изготавливать гайки сноминальной высотой т не менее 0,8d ипредельными отклонениями по ГОСТ1759.1 при условии соблюдения требований ГОСТ 1759.5.


Пример условного обозначения гайкиисполнения 1 с диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм,класса прочности 5:

Гайка M12.5 (S18) ГОСТ15526-70

То же, исполнения 2, с размером «под ключ» S = 19 мм, класса прочности4:

Гайка 2М12.4 ГОСТ 15526-70

3б. Допустимые дефекты поверхности гаек и методы контроля -по ГОСТ 1759.3.

3а, 3б. (Введеныдополнительно, Изм. № 5).

4. Технические требования - по ГОСТ 1759.0 .

Механические свойства гаек должны соответствовать классам прочности 4 и5 по ГОСТ1759.5.

Гайки поставляют без покрытий.

В гайках исполнения 3 допускается утяжка металла, приводящая к местномууменьшению высоты ребер не более чем на 3 мм.

(Измененная редакция,Изм. № 2).

5. (Исключен,Изм. № 2).

6. Масса гаек указана в приложении 1.

7. (Исключен,Изм. № 4).

ПРИЛОЖЕНИЕ 1

Справочное

Массастальных гаек (исполнение 1)

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

3

0,542

12

17,730

24

127,50

4

1,109

14

27,43

27

180,90

5

1,720

16

40,450

30

250,30

6

3,026

18

56,250

36

423,60

8

6,461

20

74,26

42

661,50

10

11,580

22

106,90

48

988,20

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 4, 6, 7).

ПРИЛОЖЕНИЕ 2

Справочное

Размеры в мм

Номинальный диаметр резьбы, d

10

12

14

22

Размер «под ключ» S

17

19

22

32

Диаметр описанной окружности е, не менее

18,7

20,9

23,9

35,0

dw, не менее

15,5

17,2

20,1

29,5

Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг »

13,67

20,76

31,43

88,75

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 6; измененная редакция, Изм. № 7).

ИНФОРМАЦИОННЫЕДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

РАЗРАБОТЧИКИ

И.Н. Недовизий, канд. техн. наук; Б.М. Ригмант; В.И. Мокринский, канд.техн. наук

2.УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер иизмерительных приборов при Совете Министров СССР от 12.08.70 № 178

3.Стандарт полностью соответствует СТ СЭВ 3684-82

4.ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕНОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1759.0-87

4

ГОСТ 1759.5-87

2, 4

ГОСТ 1759.1-82

2, 3а

ГОСТ 24705-81

3

ГОСТ 1759.3-83

3б





6. Ограничениесрока действия снято по протоколу № 5-94 Межгосударственного Совета постандартизации, метрологии и сертификации (ИУС 11-12-94)

7.ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденнымив феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г.,июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)
