ГОСТ 15523-70* «Гайки шестигранные высокие класса точности В. Конструкция и размеры»

Стандарт распространяется на шестигранные высокие гайки класса точности В с диаметром резьбы от 3 до 48 мм.
Обозначение: ГОСТ 15523-70*
Название рус.: Гайки шестигранные высокие класса точности В. Конструкция и размеры
Статус: действующий
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.01.1972
Разработан: Министерство черной металлургии СССР
Утвержден: Госстандарт СССР (18.02.1970)
Опубликован: ИПК Издательство стандартов № 1999

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ШЕСТИГРАННЫЕ ВЫСОКИЕ КЛАССА ТОЧНОСТИ В

Конструкция и размеры

Hexagon thick nuts product grade В.
Construction and dimensions

ГОСТ
15523-70

(СТ СЭВ 5636-86)

Датавведения 01.01.72

в части размера «под ключ» S = 13 мм

01.01.73

1. Настоящий стандарт распространяется на шестигранные высокие гайкикласса точности В с диаметром резьбы от 3 до 48 мм.

Стандарт полностью соответствует СТ СЭВ 5636-86.

(Измененная редакция, Изм. № 4, 6).

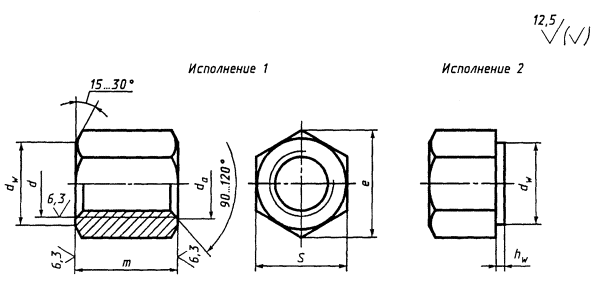

2. Конструкция и размеры гаек должны соответствовать указанным начертеже и в таблице.

(Измененная редакция, Изм. № 2 - 8).

3. Резьба - по ГОСТ24705 .

(Измененная редакция, Изм. № 2, 4).

3а. Не установленные настоящим стандартомдопуски размеров, отклонений формы и расположения поверхностей и методыконтроля - по ГОСТ1759.1 .

3б. Допустимые дефекты поверхности гаек иметоды контроля - по ГОСТ 1759.3 .

3а, 3б. (Введены дополнительно, Изм. № 5).

4. (Исключен, Изм. № 5).

5. Технические требования - по ГОСТ1759.0 .

6. (Исключен, Изм. № 2).

7. Масса гаек указана в приложении 1.

8. (Исключен, Изм. № 4).


Таблица 1

мм

Номинальный диаметр резьбы d

3

4

5

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

Шаг резьбы

крупный

0,5

0,7

0,8

1

1,25

1,5

1,75

2

2,5

3

3,5

4,

4,5

5

мелкий

-

1

1,25

1,5

2

3

Размер «под ключ» S

5,5

7

8

10

13

16

18

21

24

27

30

34

36

41

46

55

65

75

Диаметр описанной окружности е, не менее

5,9

7,5

8,6

10,9

14,2

17,6

19,9

22,8

26,2

29,6

33,0

37,3

39,6

45,2

50,9

60,8

71,3

82,6

da

не менее

3,0

4,0

5,0

6,0

8,0

10

12

14

16

18

20

22

24

27

30

36

42

48

не более

3,45

4,60

5,75

6,75

8,75

10,8

13,0

15,1

17,3

19,4

21,6

23,8

25,9

29,2

32,4

38,9

45,4

51,8

dw, не менее

5,0

6,3

7,2

9,0

11,7

14,5

16,5

19,2

22,0

24,8

27,7

31,4

33,2

38,0

42,7

51,1

59,9

69,4

hw

не более

0,4

0,5

0,6

0,8

не менее

0,15

0,20

0,25

Высота m

3,6

4,8

6

7,2

9,6

12

14

17

19

22

24

26

29

32

36

43

50

58

Примечания:

1.Размеры гаек, заключенные в скобки, применять не рекомендуется.

2. Допускается изготавливатьгайки с размерами, указанными в приложении 2.

Пример условногообозначения гайки исполнения 1 сдиаметром резьбы d = 12мм, с размером «под ключ» S = 18 мм, с крупным шагом резьбы с полемдопуска 6Н, класса прочности 5, без покрытия:

Гайка М12-6Н.5 (S18) ГОСТ 15523-70

То же, исполнения 2, с размером «под ключ» S = 19 мм, с мелким шагом резьбы с полем допуска6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:

Гайка 2М12×1,25-6Н.12.40Х.016 ГОСТ 15523-70


ПРИЛОЖЕНИЕ1

Справочное

Масса стальных гаек(исполнение 1) с крупным шагом резьбы

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

3

0,562

12

19,030

24

170,90

4

1,183

14

32,650

27

232,70

5

1,798

16

47,170

30

334,70

6

3,188

18

69,81

36

574,70

8

8,285

20

93,15

42

930,60

10

14,260

22

132,90

48

1451,00

Для определениямассы гаек из других материалов значения массы, указанные в таблице, следуетумножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.

ПРИЛОЖЕНИЕ 1. (Измененнаяредакция, Изм. № 6 - 8).

ПРИЛОЖЕНИЕ 2

Справочное

Размеры в мм

Номинальный диаметр резьбы d

10

12

14

22

Размер «под ключ» S

17

19

22

32

Диаметр описанной окружности е, не менее

18,7

20,9

23,9

35,0

dw, не менее

15,5

17,2

20,1

29,5

Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг »

16,92

22,51

37,56

109,90

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 7; измененнаяредакция, Изм. № 8).

ИНФОРМАЦИОННЫЕДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством чернойметаллургии СССР

РАЗРАБОТЧИКИ

И. Н. Недовизий, канд. техн. наук; Б. М. Ригмант; В. И.Мокринский, канд. техн. наук

2.УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительныхприборов при Совете Министров СССР от 18.02.70 № 178

3.Стандарт полностью соответствует СТ СЭВ 5636-86

4.ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1759.0-87

5

ГОСТ 1759.3-83

3б

ГОСТ 1759.1-82

3а

ГОСТ 24705-81

3

6.Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Советапо стандартизации, метрологии и сертификации (ИУС 11-12-94)

7. ПЕРЕИЗДАНИЕ(сентябрь 1998 г.) с Изменениями № 2, 3, 4, 5, 6, 7, 8, утвержденными в феврале1974 г., марте 1981 г., июне 1983 г., мае 1985 г., апреле 1987 г., марте 1989г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 7-87, 6-89, 9-95)
