МАШИНЫ, ПРИБОРЫ
И ДРУГИЕ ТЕХНИЧЕСКИЕ ИЗДЕЛИЯ

ИСПОЛНЕНИЯ ДЛЯ РАЗЛИЧНЫХ КЛИМАТИЧЕСКИХ РАЙОНОВ.
КАТЕГОРИИ, УСЛОВИЯ ЭКСПЛУАТАЦИИ, ХРАНЕНИЯ
И ТРАНСПОРТИРОВАНИЯ В части ВОЗДЕЙСТВИЯ
КЛИМАТИЧЕСКИХ ФАКТОРОВ ВНЕШНЕЙ СРЕДЫ

ГОСТ 15150-69

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.01.71

Изменение № 4 ГОСТ 15150-69 Машины, приборыи другие технические изделия. Исполнения для различных климатических районов.Категории, условия эксплуатации, хранения и транспортирования в частивоздействия климатических факторов внешней среды

Принято Межгосударственным Советом постандартизации, метрологии и сертификации (протокол № 15 от 28.05.99)

Настоящий стандартраспространяется на все виды машин, приборов и других технических изделий(далее - изделия) и устанавливает макроклиматическое районирование земногошара, исполнения, категории, условия эксплуатации, хранения и транспортированияизделий в части воздействия климатических факторов внешней среды*.

* Понятия терминов,применяемых в стандарте, даны в приложении 1.

Стандарт не устанавливаетзначения климатических факторов для изделий, предназначенных для ЦентральнойАнтарктиды.

Все требования настоящегостандарта являются обязательными (за исключением требований, установленных какрекомендуемые или допускаемые) как относящиеся к требованиям безопасности.

(Измененная редакция, Изм. № 4).

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящий стандартдолжен применяться при проектировании и изготовлении изделий. В частности, ондолжен применяться при составлении технических заданий на разработку илимодернизацию изделий, а также при разработке государственных стандартов итехнических условий, устанавливающих требования в части воздействияклиматических факторов внешней среды для группы изделий, а при отсутствииуказанных групповых документов - для отдельных видов изделий.

1.2. Изделия должнысохранять свои параметры в пределах норм, установленных техническими заданиями,стандартами или техническими условиями в течение сроков службы и сроковсохраняемости, указанных в технических заданиях, стандартах или техническихусловиях, после и (или) в процессе воздействия климатических факторов, значениякоторых установлены настоящим стандартом.

Изделия предназначаются дляэксплуатации, хранения и транспортирования в диапазоне от верхнего до нижнегозначения этих климатических факторов, при этом дополнительно к диапазонамклиматических факторов, в пределах которых при эксплуатации обеспечиваетсяработоспособность изделий, могут быть установлены один или несколько болееузких диапазонов климатических факторов, в пределах которых обеспечиваетсяболее узкий диапазон отклонений параметров (например, более высокая точностьрегулирования или измерений). В пределах этих диапазонов может быть также установленонесколько значений одного и того же фактора при установлении требований вотношении различных этапов эксплуатации или отдельных техническиххарактеристик, например, несколько значений верхней и (или) эффективнойтемпературы при различных ресурсах или сроках службы.

В необходимых случаях встандартах или технических условиях должны указываться допустимые в процессеэксплуатации отклонения параметров от их первоначальных значений.

1.3. Для конкретных типовили групп изделий виды воздействующих климатических факторов и их номинальныезначения устанавливают в зависимости от условий эксплуатации изделий всоответствующих технических заданиях, стандартах и технических условиях.

При наличии документов,устанавливающих для групп изделий связь между значениями факторов, указанными внастоящем стандарте, и условиями применения изделий, следует руководствоватьсяуказаниями этих документов.

1.3а. Допускаетсяэксплуатация изделий в макроклиматических районах и (или) местах размещения,отличающихся от тех, для которых предназначены изделия, если климатическиефакторы в период эксплуатации не выходят за пределы номинальных значений,установленных для данных изделий. Например, изделия вида климатическогоисполнения УХЛ4 могут в летний сухой период эксплуатироваться в условиях УХЛ2.

Допускается эксплуатацияизделий в условиях, где значения климатических факторов выходят за пределыустановленных номинальных значений, если допустимы отклонения сроков службы и(или) других параметров изделий. При этом допустимость эксплуатации и ее сроки,значения климатических факторов, допускаемые отклонения сроков службы и (или)других параметром изделий, а также (при необходимости) дополнительныетребования по обслуживанию изделий устанавливают в нормативно-техническойдокументации или согласовывают с поставщиком изделий.

1.4. В соответствии сэкономической и технической целесообразностью рекомендуется изготавливатьизделия пригодными для эксплуатации в нескольких районах и (или) местахразмещения, установленных настоящим стандартом.

1.5. Изделия могут бытьпредназначены также для эксплуатации в нескольких макроклиматических районах и(или) местах размещения или же для хранения в нескольких условиях попеременно втечение разных сроков; в этих случаях сочетания различных условий эксплуатации илихранения со сроками пребывания в этих условиях устанавливают в стандартах илитехнических условиях на изделия.

1.2-1.4. (Измененная редакция, Изм. № 2).

1.6. Требования повоздействиям климатических факторов внешней среды в стандартах, техническихусловиях и другой нормативно-технической документации на изделия устанавливаютв соответствии с приложением8.

(Введен дополнительно, Изм. № 2).

2. КЛИМАТИЧЕСКИЕ ИСПОЛНЕНИЯ
И КАТЕГОРИИ ИЗДЕЛИЙ

2.1 а. Типы климатов имакроклиматов и критерии их разграничения приведены в пп. 2.2-2.6 и приложении9.

(Введен дополнительно, Изм. № 4).

2.1. Изделия предназначаютдля эксплуатации в одном или нескольких макроклиматических районах, критерии выделениякоторых указаны в пп. 2.1а-2.6 и приложении9, и изготавливают в климатических исполнениях (далее - исполнениях),указанных в табл. 1.

Несколько макроклиматическихрайонов могут быть объединены в группу макроклиматических районов (напримерУХЛ, Т).

(Измененная редакция, Изм. № 4).

Таблица1

*В скобках приведены обозначения, ранее принятые в технической документациинекоторых страна СЭВ.

** Изделия висполнениях У и УХЛ могут эксплуатироваться в теплом влажном, жарком сухом иочень жарком сухом климатических районах по ГОСТ16350, в которых средняя из ежегодных абсолютных максимумов температуравоздуха выше 40°С и (или) сочетание температуры, равной или выше 20°С, иотносительной влажности, равной или выше 80%, наблюдается более 12 ч в сутки занепрерывный период более двух месяцев в году.

Конкретные типыили группы экспортируемых или других изделий для макроклиматического подрайонас теплым умеренным климатом допускается изготовлять в климатическом исполненииТУ, если технико-экономически обоснованы конструктивные отличия изделий этогоисполнения от изделий климатического исполнения У.

*** Указанныеисполнения могут быть обозначены термином «тропическое исполнение».

**** Если основным назначением изделий является эксплуатация в районе схолодным климатом и экономически нецелесообразно их использование вне пределовэтого района, вместо обозначения УХЛ рекомендуется обозначение ХЛ (F).

(Измененная редакция, Изм. № 3, 4).

2.2. К макроклиматическомурайону с умеренным климатом относятся районы, где средняя из ежегодныхабсолютных максимумов температура воздуха равна или ниже плюс 40°С, а средняяиз ежегодных абсолютных минимумов температура воздуха равна или выше минус 45°С(в соответствии с приложением 9).

Допускается измакроклиматического района с умеренным климатом выделять макроклиматическийподрайон с теплым умеренным подтипом макроклимата, для которого средняя изежегодных абсолютных минимумов температура воздуха равна или выше минус 25 °С (в соответствии с приложением 9).

(Измененная редакция, Изм. № 3, 4).

2.3. К макроклиматическомурайону с холодным климатом относятся районы, в которых средняя из ежегодныхабсолютных минимумов температура воздуха ниже минус 45°С (в соответствии с приложением 9).

Границы макроклиматическогорайона с холодным климатом на территории Российской Федерации приведены вобязательном приложении2. Район холодного климата обозначен на карте в приложении 6.

По согласованию сзаказчиком, допускается поставка изделий в исполнении для умеренного климата врайоны в пределах 50 км от юго-западной и юго-восточной границмакроклиматического района с холодным климатом на территории РоссийскойФедерации.

Изделия, размещенные напередвижных установках, предназначенных для поставок в район побережьяОхотского (севернее устья р. Уда) и Берингова морей (за исключением Камчатскогополуострова), должны изготавливаться в исполнении ХЛ.

К макроклиматическому районус антарктическим холодным климатом относятся районы, где средняя минимальнаятемпература ниже минус 60°С (Центральная Антарктида).

(Измененная редакция, Изм. № 4).

2.4. К макроклиматическомурайону с влажным тропическим климатом в соответствии с приложением 9 относятся районы, для которых значениясочетания “среднегодовая относительная влажность - среднегодовая температура”соответствуют классификационным группам 1 и 2 по черт. 1 приложения 9.

К макроклиматическому районус сухим тропическим климатом относятся районы, в которых средняя из ежегодныхабсолютных максимумов температура воздуха выше 40°С и в которых значениясочетания “среднегодовая относительная влажность - среднегодовая температура”соответствуют классификационной группе 5 по черт. 1 приложения 9, а также климатическийрайон с переходным климатом в соответствии с приложением 9. Перечень стран, отнесенных к районам свлажным и сухим тропическим климатом, приведен в приложении 3.

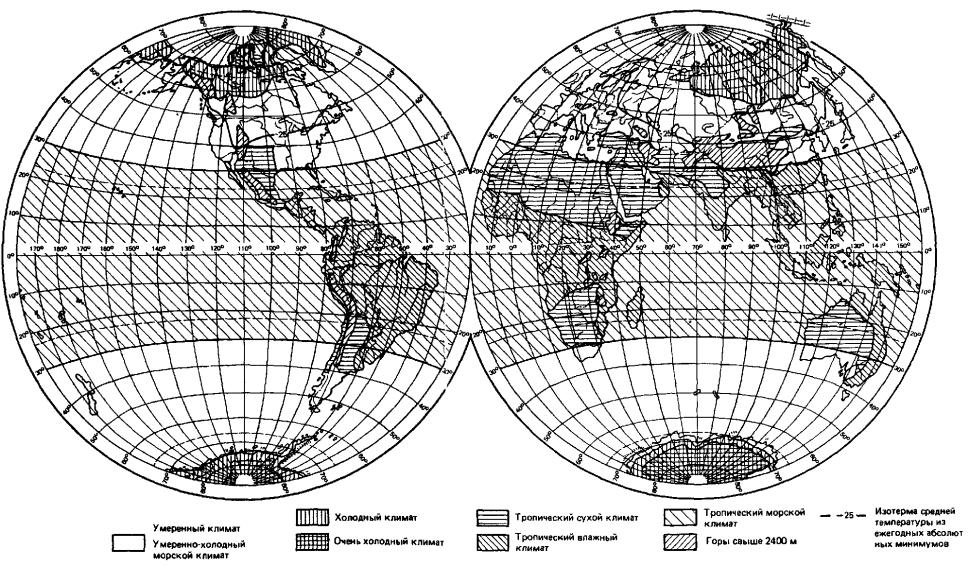

Макроклиматические районыземного шара приведены на карте в приложении 6.

(Измененная редакция, Изм. № 4).

2.5. К макроклиматическомурайону с умеренно-холодным морским климатом относятся моря, океаны и прибрежнаятерритория в пределах непосредственного воздействия морской воды, расположенныесевернее 30° северной широты или южнее 30° южной широты (в соответствии с приложением 9).

(Измененная редакция, Изм. № 4).

2.6. К макроклиматическомурайону с тропическим морским климатом относятся моря, океаны и прибрежнаятерритория в пределах непосредственного воздействия морской воды, расположенныемежду 30° северной широты и 30° южной широты (в соответствии с приложением 9).

(Измененная редакция, Изм. № 4).

2.6а. Характеристика типовклиматов и макроклиматов по температуре и влажности воздуха приведена в приложении 11.

Данные о соответствии междутипами климатов и макроклиматов по настоящему стандарту и типами и группамиклиматов по международным стандартам МЭК приведены в приложении 12.

(Введен дополнительно, Изм. № 4).

2.7. Изделия в исполненияхпо п. 2.1 в зависимости от местаразмещения при эксплуатации в воздушной среде на высотах до 4300 м (в том числе подземлей и под водой) изготавливают по категориям размещения изделий (далее -категориям изделий), указанным в табл. 2.

Таблица2

Для изделий, предназначенныхдля эксплуатации только в невоздушной среде и (или) при атмосферном давлениименее 53,3 кПа (400 мм рт. ст.), в том числе на высотах более 4300 м, понятиекатегории изделий не применяют для всех стадий эксплуатации. Если одно и то жеизделие предназначено для эксплуатации как в воздушной среде на высотах до 4300м, так и в невоздушной среде и (или) при атмосферном давлении менее 53,3 кПа(400 мм рт. ст.), в том числе на высотах более 4300 м, то понятие категорииизделий применяют только для стадии эксплуатации в воздушной среде на высотахдо 4300 м.

Летательные аппараты, атакже изделия, предназначенные для эксплуатации на высотах более 1000 м припониженном атмосферном давлении (в том числе изделия, предназначенные дляэксплуатации как на высотах более 1000 м, так и на высотах до 1000 м)изготавливают по группам в зависимости от пониженного атмосферного давления всоответствии с приложением7, табл. 1.

Обозначение категорииизделий допускается применять для обозначения места из размещения и размещениядеталей и поверхностей изделий или сооружений (например, закрытое отапливаемоеи вентилируемое помещение можно обозначить «категория размещения 4» или«помещение категории 4»).

Сочетание исполнения,категории и группы по пониженному давлению называют «вид климатическогоисполнения» (например, вид климатического исполнения УХЛ4 или видклиматического исполнения УХЛ2О4а). В обозначение вида климатическогоисполнения изделия добавляют обозначение типа атмосферы, для эксплуатации вкоторой предназначено изделие, если это указано в стандартах или техническихусловиях на изделие.

Климатические условия(совокупность значений климатических факторов), нормированные в настоящемстандарте для какого-либо конкретного вида климатического исполнения,обозначают

«условия .............»(например, условия УХЛ4).

^{вид климатическогоисполнения}

Для изделий, разработанныхдо 01.07.79, допускается не изменять ранее установленных обозначенийклиматических исполнений изделий в следующих случаях:

если изделия намечены кснятию с производства до 01.07.85 и в дальнейшем не будут выпускаться вкачестве запчастей;

если необходимо использоватьимеющуюся оснастку и сопроводительную документацию, изготовленную типографскимспособом, но не позднее 01.07.85.

(Измененная редакция, Изм. № 4).

2.7а. Не изготовляют изделиявидов климатического исполнения, указанные в первой строке табл. 2а, так какэти изделия удовлетворяют требованиям к изделиям видов климатическогоисполнения, приведенных соответственно во второй строке табл. 2а.

Таблица 2а

(Введен дополнительно, Изм. № 4).

2.8. В условное обозначениетипа (марки) изделия дополнительно, после всех обозначений, относящихся кмодификации изделия, вводят буквы и цифры, обозначающие вид климатическогоисполнения изделия. Например, электродвигатель типа АО2-21-4 в исполнении Т длякатегории размещения 2 обозначают АО2-21-4Т2.

Обозначение видаклиматического исполнения указывают во всех видах документации, в том числеэксплуатационной, а также на заводской табличке (этикетке), в которой долженбыть приведен тип (марка) изделия.

Допускается не вводить видклиматического исполнения в условное обозначение типа (марки) изделия вслучаях, указанных в подпунктах а, б, в. В этом случае вид климатическогоисполнения должен быть указан в стандартах или технических условиях,эксплуатационной документации. В обозначении могут не указываться:

а) вид климатическогоисполнения или категория изделий в том случае, если они являются единственнымии в течение ближайших нескольких лет не намечается разработка таких же изделийдругих видов климатического исполнения или категорий;

б) вид климатическогоисполнения одного из вариантов изделий, как правило, являющегося обычным длявсей отрасли или группы изделий отрасли, если изделия изготавливают несколькихвидов климатического исполнения;

в) категория изделий, еслиона очевидна.

Для изделий, не имеющихзаводского номера, табличек и индивидуальных отличий (например, изделияэлектронной техники, электроустановочные изделия) допускается наносить условныеобозначения или условный знак на несъемной детали.

Обозначение видов климатическогоисполнения изделий, изготовленных в соответствии с п. 1.4, должно включать либо сочетаниеисполнения и категории, обеспечивающих наиболее жесткие условия эксплуатации,либо (если это сочетание невозможно установить) несколько исполнений икатегорий, для которых изделия предназначены (комбинированное обозначение).Например, электродвигатель типа АО2-21-4, предназначенный для категорий 2, 3, 4исполнения УХЛ (категория 2 - самая жесткая для данного изделия), обозначаютАО2-21-4УХЛ2; такой же электродвигатель, предназначенный для работыдополнительно в условиях категории 5, обозначают АО2- 21-4УХЛ2.5 в условияхкатегории 4 исполнения О-АО2-21-4УХЛ2О4 (в двух последних примерах категория 2наиболее жесткая для данного изделия по нижнему значению температуры, категория5 или условия О4 - по влажности воздуха).

Для изделий, соответствующихтребованиям п. 5.2,для тех случаев, когда диапазон номинальных значений по какому-либо факторуболее узкий, чем диапазон нормальных рабочих значений, а также для изделий,условия эксплуатации которых установлены по п. 1.5, к обозначению видаклиматического исполнения (или категории) добавляют знак*.

Для изделий, соответствующихтребованиям п. 5.2,для тех случаев, когда диапазон номинальных значений по какому-либоклиматическому фактору шире, чем диапазон нормальных рабочих значений, а болееузких диапазонов значений других климатических факторов не предусмотрено, кобозначению вида климатического исполнения добавляют знак **. Этот знак не добавляют к обозначению группизделий, специально предназначенных в соответствии с п. 5.2 для применения в качествевстроенных элементов для комплектных изделий, где температура внутриконструкции выше, чем снаружи.

Если изделие состоит изнескольких составных частей, не имеющих общей оболочки и работающих в условияхразных категорий, обозначение категории изделия в целом принимают по составнымчастям, выполняющим основную функцию; в стандарте или технических условиях наизделие могут быть указаны также категории других составных частей.

В обозначении изделий,соответствующих требованиям п. 5.10, и изделий, предназначенных для работытолько в невоздушной среде, вместо обозначения вида климатического исполненияприменяют знак *. Например, АО2-21-4*.

В обозначении изделий,предназначенных для работы в воде, вместо обозначения категории применяют знак *. Например, АО2- 21-4ОМ *.

Допускается отделять чертойобозначение климатического исполнения от основного обозначения изделий, еслиотсутствие черты приводит к искажению основного обозначения.

Допускается не вводитьобозначения видов климатического исполнения в условное обозначение типовизделий в технической документации (кроме технических условий иэксплуатационной документации), разработанной до 1 января 1972 г.

Для материалов иполуфабрикатов обозначение вида климатического исполнения или толькоклиматического исполнения устанавливают в случаях, не указанных в подпункте а,при этом обозначение категории в составе обозначения вида климатическогоисполнения допускается устанавливать в случаях, когда материал используется длянепосредственно изготовления деталей изделий.

2.7, 2.8. (Измененная редакция, Изм. № 2, 4).

3. НОРМАЛЬНЫЕ ЗНАЧЕНИЯ КЛИМАТИЧЕСКИХФАКТОРОВ
ВНЕШНЕЙ СРЕДЫ ПРИ ЭКСПЛУАТАЦИИ И ИСПЫТАНИЯХ

3.1. Нормальные значенияклиматических факторов внешней среды при эксплуатации изделий принимают равнымизначениям, указанным в пп. 3.2-3.14, 3.16. Эти значения относятся к эксплуатации изделийна высотах до 1000 м, если в пунктах настоящего раздела не указано иное.

3.2. Значения температурыокружающего воздуха приведены в табл. 3.

Таблица 3

*Для изделий, которые по условиям эксплуатации могут иметь перерывы в работе приэпизодически появляющихся температурах ниже минус 40°С, нижнее рабочее значениетемпературы допускается в технически обоснованных случаях принимать равным минус40°С.

Для исполненияТУ нижнее рабочее значение температуры принимают равным минус 25°С, нижнеепредельное рабочее значение температуры - минус 30°С.

** Длянекоторых областей с субтропическим климатом значение принимают равным минус10°С.

*** Для некоторыхобластей в КНР, Турции, Афганистане значение принимают равным минус 20°С.

**** Длясудов, не используемых в районах Северного Ледовитого океана в зимнее время,нижнее рабочее значение температуры принимают равным минус 30°С.

***** Дляэксплуатации в нерабочем состоянии (для эксплуатационного хранения итранспортирования) значение принимают таким же, как для категории 3, а для видаклиматического исполнения В4 - как для вида исполнения ОМ3.

****** Дляисполнения Т.

******* Дляисполнения ТС.

******** Для некоторых пунктов Центральной Сахары температуру принимаютравной 55°С. Допускается устанавливать температуру 45°С для изделий,разработанных до 01.07.89 и не поставляемых в районы Ирака, стран Аравийскогополуострова, Южного Ирана и Центральной Сахары.

Для поверхностей,подвергаемых нагреву солнцем, верхнее, среднее и предельное рабочие значениятемпературы должны приниматься выше, чем указано в табл. 3 для изделий категории 1, наследующие величины:

для поверхностей, имеющихбелый или серебристо-белый цвет, - на 15°С;

для поверхностей, имеющихиной, кроме белого или серебристо-белого, цвет - на 30°С.

Примечание. Для изделий категорий 1; 1.1;2; 3, предназначенных для районов СНГ, допускается руководствоваться приложением 4 вчасти нижних значений температуры.

Среднее значение температуры принимают равным среднегодовому значениюпо табл. 6.

(Измененная редакция, Изм. № 3, 4).

3.3. Значения температурыохлаждающей воды приведены в табл. 4.

Таблица4

*Предельное рабочее значение +33°С.

** Предельноерабочее значение +35°С.

*** Предельноерабочее значение минус 4°С.

(Измененная редакция, Изм. № 2).

3.4. Рабочие значениятемпературы почвы на глубине 1 м приведены в табл. 5.

Таблица5

(Измененная редакция, Изм. № 3).

3.5. Величины изменениятемпературы окружающего воздуха за 8 ч составляют:

для исполнений У, УХЛ (ХЛ),Т, ТС, О, В - 40°С;

для исполнений ТВ, ТМ -10°С;

для исполнений ТУ, М, ОМ -30°С.

(Измененная редакция, Изм. № 3).

3.6. Рабочие значениявлажности воздуха (сочетания относительной влажности и температуры) приведены втабл. 6.

Таблица 6

*Указанное в таблице верхнее значение относительной влажности нормируется такжепри более низких температурах; при более высоких температурах относительнаявлажность ниже.

При нормированномверхнем значении 100% наблюдается конденсация влаги, при нормированных верхнихзначениях 80% или 98% конденсация влаги не наблюдается.

Значению 80%при 25°С соответствуют значения 90% при 20°С или 50-60% при 40°С.

** Для морскихсудов исполнения ОМ, предназначенных для непродолжительного пребывания врайонах с тропическим климатом, значения сочетания температуры и влажностидопускается принимать такими же, как и для исполнения М.

*** Дляизделий, предназначенных для угольных шахт, значения влажности принимают такимиже, как для исполнения Т.

**** Дляизделий видов климатических исполнений ОМ4 и ОМ5, устанавливаемых в машинных икотельных отделениях кораблей, верхнее предельное рабочее значение 100% при50°С.

*⁵ Для исполнения ХЛвсех категории размещения, кроме 5; 5.1, среднегодовое значение - 85 % приминус 6 °С.

*⁶ Для исполнения ТМ категорий размещения 1; 2; 5; 2.1; 5.1применимо также среднегодовое значение 70 % при 29 °С

(Измененная редакция, Изм. № 3, 4, поправка).

Для изделий, предназначенныхдля применения только в герметичных объемах (в том числе вскрываемых дляосмотра и ремонта) значение относительной влажности устанавливают:

для невскрываемых объемовили объемов, вскрываемых в помещениях с искусственно регулируемымиклиматическими условиями, - как для категории 4 исполнения УХЛ; для объемов,вскрываемых в любых условиях, - как для категории 3 соответствующегоисполнения.

3.7. При эксплуатацииназемных изделий верхнее рабочее значение атмосферного давления составляет 106,7кПа (800 мм рт.ст.).

Для изделий, непредназначенных для работы в высокогорных местностях (нормальная высота надуровнем моря не превышает 1000 м), нижнее рабочее значение атмосферногодавления составляет 86,6 кПа (650 мм рт. ст.), нижнее предельное рабочеезначение 84,0 кПа (630 мм рт. ст.).

Для летательных аппаратов, атакже для изделий, предназначенных для работы на высотах более 1000 м припониженном атмосферном давлении (в том числе изделий, предназначенных дляэксплуатации как на высотах более 1000 м, так и на высотах до 1000 м, или ввысокогорной местности) среднее и нижнее рабочие значения атмосферного давленияв зависимости от высоты над уровнем моря принимают по обязательному приложению 7, табл. 1.В стандартах или технических условиях на такие изделия указывают значениедавления, или группу пониженного давления, или высоту.

3.8. Интегральнаяповерхностная плотность потока энергии солнечного излучения (верхнее рабочее значение)для высот до 15 км включительно составляет 1125 Вт/м² (0,027 кал/см²×с), в том числе плотностьпотока ультрафиолетовой части спектра (длина волн 280-400 нм) - 68 Вт/м²(0,0016 кал/см²×с).

Интегральная поверхностнаяплотность потока энергии солнечного излучения (верхнее рабочее значение) длявысот свыше 15 км составляет 1380 Вт/м² (0,033 кал/см²×с), в том числе плотностьпотока ультрафиолетовой части спектра (длина волн 200-400 нм) - 140 Вт/м²(0,0033 кал/см²×с).

3.6.-3.8. (Измененная редакция, Изм. № 2, 3).

3.9. Интенсивность дождя(верхнее рабочее значение) составляет:

для изделий исполнений У,ТУ, УХЛ (ХЛ), ТС - 3 мм/мин;

для изделий исполнений ТВ,Т, О, М, ТМ, ОМ, В - 5 мм/мин.

Примечание. Для изделий исполнений У, УХЛ (ХЛ) допускаетсяруководствоваться обязательным приложением5 в части сочетания интенсивности и продолжительности дождя.

(Измененная редакция, Изм. № 3).

3.10. Интенсивность падениякапель (верхнее рабочее значение) для изделий исполнений М, ТМ, ОМ, В категории5, не являющихся встроенными элементами внутреннего монтажа, составляет 0,4мм/мин при угле от 90 до 45° к горизонту.

3.11. Концентрация озона вприземном (приводном) слое воздуха составляет (верхнее рабочее значение) дляисполнений ТВ, УХЛ (ХЛ), Т, О, ТМ, М, ОМ, В - 40 мкг/м³, дляисполнений ТС, У, ТУ - 20 мкг/м³.

3.12. Скорость ветра(верхнее предельное значение) составляет 50 м/с.

3.13. Рабочие значенияпараметров, характеризующих действие пыли, приведены в табл. 7.

Таблица7

3.14.Содержание в атмосфере на открытом воздухе коррозионно-активных агентов приведено в табл. 8.

Таблица 8

Примечания:

1. Изделияисполнений М, ТМ, ОМ, как правило, предназначаются для эксплуатации в атмосферетипа III; изделия исполнений У, ТУ, УХД (ХЛ), ТС, Т, ТВ и видов исполнения 04;04.1; 04.2 - в атмосфере типов II и (или) I; исполнения О (кроме видовисполнений 04; 04.1; 04.2) - в атмосфере типа IV; исполнения В - в атмосфере типов IIIи IV.

2. Содержаниекоррозионно-активных агентов в атмосфере помещений (объемов) категорий 2-5меньше указанного в таблице и устанавливается на основании измерений,приведенных для конкретных видов помещений (объемов); если данных измерений неимеется, то содержание коррозионно-активных агентов принимают равным 30-60 % указанногов таблице. Допускается вместо верхнего значения диапазона 80 % устанавливатьзначение 75 %, что соответствует требованиям международного стандарта МЭК (см. приложение 12)

(Измененная редакция, Изм. № 3).

3.15. За нормальные значенияклиматических факторов внешней среды при испытаниях изделий (нормальные климатическиеусловия испытаний) принимают следующие:

температура - плюс 25±10°С;

относительная влажностьвоздуха - 45-80%;

атмосферное давление84,0-106,7 кПа (630- 800 мм рт. ст.);

если в стандартах наотдельные группы изделий не приняты другие пределы, обусловленные спецификойизделий.

Если невозможно обеспечитьнормальные климатические условия испытаний, допускается проводить испытания вклиматических условиях УХЛ4 или 04 с пересчетом к нормальным климатическимусловиям испытаний. Методика пересчета должна быть установлена в стандартах,технических условиях или другой нормативно-технической документации на изделияи (или) программах испытаний.

Примечание. При температурах выше 30°С относительная влажность недолжна быть выше 70%.

(Измененная редакция, Изм. № 3, 4).

3.16. Для изделий,предназначенных для работы на высотах более 1000 м (в том числе изделий,предназначенных для эксплуатации как на высотах более 1000 м, так и на высотахдо 1000 м), в стандартах и технических условиях могут быть установлены длявысот более 1000 м значения климатических факторов (кроме давления и нижнегозначения температуры), отличающиеся от указанных в настоящем разделе. При этомверхнее и среднее значения температур, устанавливаемые для работы изделий навысотах свыше 1000 м до 4300 м (в том числе при определении эффективногозначения температуры), могут быть вычислены уменьшением указанных в табл. 3 значенийна 0,6°С на каждые 100 м свыше 1000 м.

(Введен дополнительно, Изм. № 2, 3).

3.17. Арбитражныеклиматические условия измерений (испытаний) характеризуются одним из сочетанийзначений климатических факторов, указанных в табл. 8а.

Таблица 8а

Примечания:

1. Два последних сочетания применяют для измерении в условияхсоответственно климатов ТС и ТВ, если иные не установлены в стандартах итехнических условиях на изделия конкретных видов.

2. Допускается проводить измерения при увеличенных допусках потемпературе воздуха (±2 °С) и по относительной влажности воздуха (±5 %), если этоустановлено в стандартах и технических условиях на изделия конкретных видов.

(Введен дополнительно, Изм. № 4).

4. ТРЕБОВАНИЯ К ИЗДЕЛИЯМ В ЧАСТИ ВИДОВ
ВОЗДЕЙСТВУЮЩИХ КЛИМАТИЧЕСКИХ ФАКТОРОВ
ВНЕШНЕЙ СРЕДЫ

4.1. Требования потемпературе внешней среды, сменам температуры, влажности и давлению воздухапредъявляют к изделиям всех исполнений и категорий.

Требования по предельнымрабочим значениям температуры воздуха устанавливаются только для изделий свысокой вероятностью безотказной работы, если это указано в техническихзаданиях на изделия, учитывая вероятность появления предельных значенийтемпературы, равную 0,00001.

(Измененная редакция, Изм. № 2).

4.2. Требования повоздействию солнечного излучения и дождя предъявляют только к изделиямкатегории 1. При этом к изделиям категории 1.1 требования предъявляют, если этоуказано в технических заданиях. Требования по воздействию солнечного излучениямогут предъявляться не к изделию в целом, а только к таким его узлам и деталям,которые в условиях эксплуатации подвергаются непосредственному облучениюсолнцем.

4.3. Требования повоздействию ветра и падению капель предъявляют только к тем изделиям, длякоторых это указано в технических заданиях.

4.4. Требования подинамическому абразивному воздействию пыли предъявляют только к наружным частямизделий категории 1 исполнений ТС, О и В, если эти наружные части могутподвергаться абразивному воздействию пыли. При этом к изделиям категории 1.1, атакже к изделиям других категорий исполнений ТС, О и В или к изделиям другихисполнений эти требования предъявляются в тех случаях, когда это указывается втехнических заданиях.

4.5. Требования поработоспособности или пыленепроницаемости при статическом или динамическомвоздействии пыли предъявляют к имеющим подвижные или сочленяющиеся частиизделиям категории 1 исполнений ТС, О и В.

К изделиям других категорийэтих же исполнений или к изделиям других исполнений эти требования предъявляютв тех случаях, когда это указывается в технических заданиях. При этом изделиякатегорий размещения 2; 2.1; 3; 3.1, не предназначенные для размещения впыленепроницаемых оболочках комплектных изделий (или других объемах), категорий1; 1.1; 2 (под навесом), должны выдерживать воздействие пыли, проникающейвнутрь указанных оболочек (или объемов), о чем должно быть указано в стандартахна изделия конкретных видов.

Эти требования непредъявляют к деталям и узлам, предназначенным для размещения в комплектныхизделиях с пыленепроницаемыми оболочками.

(Измененная редакция, Изм. № 4).

4.6. Требования повоздействию озона предъявляют к тем изделиям категорий 1 и 2, для которых этоуказано в технических заданиях.

4.7. Требования подинамическому абразивному воздействию снежной пыли предъявляют к наружнымчастям изделий исполнения УХЛ (ХЛ) категории 1. При этом к изделиям категории1.1 эти требования предъявляют в тех случаях, если это указано в техническомзадании. Это требование предъявляют также к изделиям исполнения У, если этоуказано в технических заданиях.

4.8. Требования поработоспособности или пыленепроницаемости при статическом или динамическомвоздействии снежной пыли предъявляют к изделиям категории 1 исполнений У, УХЛ(ХЛ), О, В, если это указано в техническом задании, стандарте или техническихусловиях на изделие или группу изделий.

4.9. Требования повоздействию плесневых грибов предъявляют к изделиям (или их узлам и деталям)исполнений Т, ТВ, ТМ, ОМ, О, В, за исключением изделий категории 4.1.

(Измененная редакция, Изм. № 2).

4.10. Требования ккоррозионной стойкости при воздействии соляного тумана предъявляют к изделиямисполнений М, ТМ, ОМ, В категорий 1 и 2, а также к предназначенным дляэксплуатации на побережьях (если это оговорено в технических заданиях,стандартах или технических условиях) изделиям категорий 1 и 2 другихисполнений. Для категории 2 эти требования предъявляют только к изделиям,предназначенным для эксплуатации под навесом. Методы оценки коррозионнойстойкости и допустимые изменения внешнего вида изделий устанавливают втехнических заданиях, стандартах или технических условиях.

4.11. Требования поводонепроницаемости, т.е. сохранению параметров в пределах значений,установленных техническими заданиями, стандартами или техническими условиями,после пребывания в воде в течение часа, если иное не указано в техническихзаданиях, стандартах или технических условиях, предъявляют к изделиям, которыемогут на короткий срок оказаться под водой. Для встроенных элементов этотребование предъявляют только к элементам наружного монтажа изделий, указанныхв данном пункте.

4.12. Требования посохранению параметров в пределах значений, установленных техническими заданиями,стандартами или техническими условиями, в процессе пребывания под водой,предъявляют к изделиям, предназначенным для эксплуатации под водой. Длявстроенных элементов эти требования предъявляют только к элементам наружногомонтажа изделий, указанных в данном пункте.

Изделия, которые по условиямсвоей работы подвергаются обливанию морской водой, должны сохранять своипараметры в пределах значений, установленных техническими заданиями,стандартами или техническими условиями.

4.13. Требования поработоспособности при выпадении на изделие инея предъявляют к изделиямисполнений УХЛ (ХЛ), М, ОМ, О, В категории 1, а также предназначенным дляэксплуатации под навесом изделиям категории 2. Для изделий электротехники,радиотехники и приборостроения эти требования состоят в том, что изделия должныдопускать приложение номинального напряжения без пробоя или поверхностногоперекрытия при выпадении на изделия инея с последующим его оттаиванием.

К изделиям внутреннегомонтажа указанных выше изделий, а также к изделиям категории 3.1 (например, вотапливаемых кузовах, прицепах) эти требования предъявляют, если это указано втехнических заданиях.

4.13а. Требования поработоспособности изделий при образовании на них гололеда предъявляют (если этоуказано в технических заданиях, стандартах или технических условиях) к изделиямисполнений У, ТУ, УХЛ (ХЛ), М, ОМ, О, В категории 1, а также предназначеннымдля эксплуатации под навесом изделий категории 2, имеющих открытые подвижныечасти и (или) открытые размыкаемые контакты.

(Введен дополнительно, Изм. № 3).

4.14. (Исключен, Изм. № 1).

4.15. В техническиобоснованных случаях в технических заданиях, стандартах или технических условиях могутустанавливаться требования по видам воздействия, не указанным в настоящемстандарте. Если изделия предназначены для эксплуатации в особых условияхвнешней среды (например, атмосфера агрессивных газов химических производств илиинертных газов, жидкая среда, облучение, насыщенность атмосфернымэлектричеством), дополнительные параметры этой среды, не указанные в настоящемстандарте, должны быть указаны в документации, утвержденной в установленномпорядке.

5. ТРЕБОВАНИЯ К ИЗДЕЛИЯМ В ЧАСТИ НОМИНАЛЬНЫХ
ЗНАЧЕНИЙ КЛИМАТИЧЕСКИХ ФАКТОРОВ ВНЕШНЕЙ СРЕДЫ
ПРИ ЭКСПЛУАТАЦИИ

5.1. Для изделий,предназначенных для работы в нормальных условиях, в качестве номинальных принимаютзначения климатических факторов внешней среды, указанные в разд. 3 (с учетом пп. 5.4; 5.6; 5.7).

(Измененная редакция, Изм. № 3).

5.2. В тех случаях, когдафункциональное назначение изделия не обусловливает необходимости его работы вдиапазоне нормальных значений климатических факторов, установленных для данноговида исполнения, в технических условиях на изделия указывают более узкий илиширокий диапазон значений, обусловленный технической необходимостью. Вчастности, повышенные по сравнению с приведенными в п. 3.2 верхнее и среднее значениятемпературы окружающего воздуха следует принимать для изделий, специальнопредназначенных для эксплуатации вблизи прокатных станов или литейногооборудования, для применения в качестве встроенных элементов в комплектныхэлектротехнических и радиоэлектронных изделиях (аппаратуре) или их блоках, атакже для применения под капотом автомобилей и тракторов или в других закрытыхконструкциях, где температура внутри конструкции выше, чем снаружи из-завыделения тепла соседними изделиями или из-за недостаточного рассеяния тепла,выделяемого данным изделием. Значения номинальных климатических факторов,отличные от нормальных, допускается устанавливать также для отдельных видовизделий, работающих в специфических условиях (например, для оборудованияживотноводческих помещений, изделий сезонного использования и т.п.).

Если для работы изделияустановлен более узкий диапазон значений климатических факторов, то прихранении и (или) транспортировании в эксплуатации, например, при перерывах вработе (эксплуатации в нерабочем состоянии) изделие должно выдерживатьвоздействие всего диапазона нормальных значений климатических факторов,установленных для соответствующего вида климатического исполнения, чтоуказывают в НТД на изделие.

Допускается по согласованиюс заказчиком указывать более узкий диапазон значений климатических факторов втех случаях, когда изделие по своим конструктивным и физическим параметрам неможет эксплуатироваться (работать или храниться и транспортироваться приперерывах в работе) во всем диапазоне значений климатических факторов, апереработка изделия технически и экономически нецелесообразна. При этом, какправило, указывают также рекомендации о дополнительных мероприятиях, которыеследует выполнять для обеспечения возможности эксплуатации изделия во всемдиапазоне значений климатических факторов.

Значения номинальныхклиматических факторов, отличные от нормальных, устанавливают в указанных внастоящем пункте случаях только при наличии специального техническогообоснования, подтвержденного измерениями значений факторов.

(Измененная редакция, Изм. № 4).

5.3. Диапазон и скоростьизменения температуры, к которым должны быть устойчивы изделия, устанавливают встандартах, технических условиях или технических заданиях на изделия, при этомдля одного вида изделия требования быстрой и медленной скорости изменениятемператур могут быть установлены в пределах различных диапазонов температур взависимости от особенностей эксплуатации.

(Измененная редакция, Изм. № 3).

5.4. При установлении номинальныхтемператур для изделий в соответствии с п. 5.1 необходимо:

а) для изделий категории 1при установлении верхних и предельных рабочих значений температурыучитывать дополнительное увеличение температуры изделия за счет нагревасолнечными лучами.

Исключение составляютизделия, конструктивные особенности или характер работы которых обеспечиваютпрактическое отсутствие дополнительного повышения температуры тех узлов илидеталей, которые влияют на долговечность и надежность изделия. Рекомендуетсяпринимать значения дополнительных увеличений температуры изделий за счетнагрева солнечными лучами, указанные в табл. 9.

Таблица9

Примечание. Для изделий всех исполнений, кроме ХЛ, у которыхповерхности, нагреваемые солнцем, имеют иной цвет, кроме белого илисеребристо-белого, рабочие (а для исполнений М, ТМ, ОМ также и предельныерабочие) температуры увеличивают на 5°С;

б) для изделий категории 1 впластмассовой или деревянной оболочке верхнее рабочее и предельное рабочее (адля изделий в металлической с теплоизоляцией оболочке - только предельноерабочее) значения температуры повышать на 5°С по сравнению с указанной вподпункте а настоящего пункта;

в) для узлов и деталейизделий, находящихся в оболочке комплектного изделия (категорий 2; 3.1); заисключением хорошо вентилируемого (продуваемого), значения температуры приниматьтакими же, как для комплектного изделия в целом, с учетом подпунктов а и бнастоящего пункта, если по конструктивным особенностям данного комплектногоизделия не требуются более высокие верхние значения температуры;

г) для изделий категории 4.1в зависимости от их специфики допускается устанавливать другие, в том числеболее узкие, пределы температур по сравнению с указанными в табл. 3;

д) для изделий,устанавливаемых в машинных, котельных отделениях и на камбузах судов(кораблей), верхнее значение температуры воздуха принимать на 5°С выше, чем дляизделий категории 4, за исключением судов, условия вентиляции которыхобеспечивают существенное уравнивание условий в указанных отделениях сусловиями на открытом воздухе; верхнее предельное рабочее значение такихизделий вида климатического исполнения ОМ4 или любых изделий видовклиматического исполнения ОМ2; ОМ3.1 и ОМ5 для кораблей принимать 60°С счастотой повторения не более 5 раз в году по 2 ч;

е) для железнодорожногоподвижного состава исполнения У нижнее рабочее и предельное значениятемпературы принимать равными минус 50°С,

ж) для изделий категории 4,охлаждаемых путем забора наружного воздуха, значения температуры воздухапринимать такими же, как и для категории 2.

(Измененная редакция, Изм. № 2, 3).

5.5. Если в качественоминальных необходимо в соответствии с пп. 5.2и 5.11установить отличные от нормальных значения температуры внешней среды,рекомендуется выбирать следующие величины температуры:

положительные значения: +1;+10; +20; +30; +40; +45; +50; +55; +60; +70; +85; +100; +125; +155; +200; +250;+315; +400; +500 °С;

отрицательные значения:-196; -150; -120; -100; -85; -60; -45; -30; -25; -10; -5 °С.

5.6. Для изделий категории4.1 в зависимости от их специфики допускается устанавливать другие, в томчисле более узкие, пределы значений по влажности по сравнению с указанными в табл. 6.

5.7. Если в соответствии с п. 5.2 необходимо установитьотличные от нормальных значения давления воздуха или другого газа, следует выбирать одно изследующих значений:

а) пониженное атмосферноедавление в соответствии с приложением7, табл. 2;

б) повышенное давлениевоздуха или другого газа, Па (атм) 1,47×10⁵ (1,5); 1,96×10⁵ (2); 2,44×10⁵ (2,5); 2,94×10⁵ (3); 5,88×10⁵ (6).

(Измененная редакция, Изм. № 2).

5.8. Нормы воздействиясоляного тумана по п.4.10 должны соответствовать нормам, установленным в стандартах,регламентирующих методы испытаний изделий.

5.9. Величинугидростатического давления воды по п. 4.12 и срок его действия устанавливают втехнических заданиях, стандартах или технических условиях.

5.10. Если изготавливаемоеизделие предназначается для эксплуатации только в определенном географическомпункте или ограниченном районе (например, оборудование для строящегосяпредприятия), то допускается для такого изделия устанавливать номинальныезначения климатических факторов, характерные для данного пункта или района иотличные от указанных в настоящем стандарте для макроклиматического района, гденаходится данный пункт или район. При этом в качестве номинальных рабочихтемператур должны быть приняты средние из абсолютных годовых максимумов иминимумов температуры, а в качестве предельных - абсолютная максимальная иабсолютная минимальная температуры.

(Измененная редакция, Изм. № 2).

5.11. В техническиобоснованных случаях в технических заданиях, стандартах и технических условиях могутустанавливаться более жесткие, чем указаны в настоящем стандарте, значенияклиматических факторов.

6. ЭФФЕКТИВНЫЕ ЗНАЧЕНИЯ КЛИМАТИЧЕСКИХФАКТОРОВ

6.1. Эффективные значенияфакторов внешней среды применяют при определении параметров изделий, изменениякоторых вызываются сравнительно длительными процессами (например, старения,диффузии водяных паров, коррозии, электролиза, гидролиза, воздействияагрессивных сред).

6.2. Эффективные значениятемпературы Т_э, относительной влажности воздуха h_э в сочетании с температурой,концентрации газообразных агрессивных сред С_э в сочетании сотносительной влажностью и температурой (в том числе коррозионно-активныхагентов атмосферы) определяют по формулам (1) - (3), полученным изосновополагающей формулы (4):

;                                           (1)

;                                  (2)

;                (3)

где T_н (К), h_н (%), C_н (г/м³ или %) -значения, полученные при данном наблюдении в естественных условиях;

K_н - количество значенийданного воздействующего фактора или сочетаний факторов при периодическихнаблюдениях.

;                                                (4)

где L - срок службы или сохраняемость объекта;

Т - температура, К;

h - относительная влажностьвоздуха, %;

С - концентрация агрессивнойсреды воздуха, г/м или %;

А, В, n, m -постоянные коэффициенты, зависящие от природы материала и условий применения,определяемые экспериментально для конкретного материала (группы, системыматериалов) или изделия;

Таблица9а

*Значение принимают как номинальное для соответствующих видов климатическогоисполнения, указанных в этой же строке настоящей таблицы, при этом дляисполнении У и УХЛ значения такие, как для ТУ, для В, О, Т, ОМ - как для ТВ.Среднегодовые значения соответствуют указанным в табл.6

Примечание. Эффективные значениятемпературы, применяемые без сочетания с относительной влажностью воздуха,принимают равными значениям, указанным для сочетания относительной влажностивоздуха с температурой для всех этапов жизненного цикла изделий. Исключениесоставляет этап наработки греющихся изделий, в котором (главным образом дляпараметров, определяемых процессами термического старения полимерныхматериалов) рекомендуется принимать эффективные значения температуры на 3 °Сбольше.

;                                                                (5)

где Е_э - эффективная энергия активации процесса, вызывающегоотказ, определяемая экспериментально для конкретного материала (группы, системыматериалов) или изделия;

R -универсальная газовая постоянная.

Если требуется учитыватьвоздействие только:

- влажности воздуха,принимают т = 0;

- жидких агрессивных сред,принимают n = 0;

- температуры, принимают m= 0 и n = 0.

При рассмотрении воздействиявлажности воздуха и (или) агрессивных сред срок L представляет собой срок сохраняемости до ввода объекта в эксплуатациюили же часть срока службы, или весь срок службы, в течение которых (длявлажности воздуха, газо- и парообразных сред, кроме контрольных) средавоздействует на изделия (их отдельные узлы, детали или покрытия), температураповерхности которых равна температуре внешней среды или превышает ее не болеечем на 5 °С. В частности, для периода эксплуатации срок L определяется следующими показателями:

- для греющихся изделий - сроком сохраняемости вэксплуатации;

- для негреющихся изделий - сроком службы;

- для покрытий, основное назначение которых состоитв защите от воздействия агрессивной среды, - ресурсом.

6.3. Для изделий видовклиматических исполнений, установленных в настоящем стандарте, номинальноеэффективное значение температуры и относительной влажности воздуха в сочетаниис температурой определяют по табл. 9а.

6.4. Для изделий,соответствующих требованиям п. 5.10 настоящего стандарта или находящихся в условиях по п. 5.10 при их фактическойэксплуатации, применяют требования пп. 6.4.1 и 6.4.2.

6.4.1.Если изделие предназначено для использования или фактически используется в пределах климатическихрайонов по приложению 9настоящего стандарта или по стандартам, указанным в табл. 9а, в качестве эффективныхзначений температуры и сочетания относительной влажности воздуха с температуройприменяют значения по табл.9а.

6.4.2.Если изделие предназначено для использования или фактически используется в более узких, чем по п.6.4.1, пределах районов или в конкретном географическом пункте, проводятрасчеты по п. 6.2.

Эффективные значения должныбыть вычислены по результатам ежечасных наблюдений.

Если не имеется данных означениях факторов по ежечасным наблюдениям, допускается определять эффективныезначения по данным ежедневных срочных наблюдений или по средним максимальным исредним минимальным значениям этих факторов для каждого месяца года.

Если не имеется указанныхвыше данных или расчеты нецелесообразны, допускается для расчетов сдоверительной вероятностью 0,95 и ниже использовать обобщенные соотношениямежду среднегодовыми эффективными значениями температуры и относительнойвлажности воздуха по табл. 9б.

6.5. Если изделия,разработанные для конкретных условий эксплуатации, характеризующихсяопределенным по пп. 6.3и 6.4 конкретным эффективным значениемсочетания “относительная влажность воздуха - температура”, применяют в другихусловиях, характеризующихся другим эффективным значением сочетания“относительная влажность воздуха - температура”, измененную продолжительностьвлагозащиты определяют по черт. 1 для большинства технических изделий, или по черт. 2 - длясильноточных электротехнических изделий и изделий с пропитываемымиэлектрическими обмотками. Дополнительные информационные данные и примериспользования чертежей - по приложению10. Черт. 1и 2 могутбыть также использованы для определения режимов испытаний на влагостойкость сцелью подтвердить заданные сроки эксплуатации или хранения изделий всоответствующих условиях влажности.

6.6. Эффективное значениетемпературы для встроенных элементов, расположенных в греющихся комплектныхизделиях Т_э**, состоит издвух составляющих. Первую составляющую Т_эопределяют по требованиям пп. 6.2-6.4. Вторая составляющая Т_э** определяется превышением температуры в местеустановки встроенного элемента над температурой окружающей среды. Если известенточный режим изменения указанного превышения температуры, определяемый режимомэксплуатации, вторую составляющую вычисляют по формуле (1) п. 6.1 с учетомтребований п. 6.4.1. Если точный режимуказанного изменения превышения температуры неизвестен или применение данногоспособа определения нецелесообразно, вторую составляющую допускается определятькак среднее значение превышения температуры в месте установки встроенногоэлемента или комплектного изделия в целом.

Таблица 9б

То же - для ХлУ поГОСТ16350-80 и ГОСТ 25870-83.

** Длянекоторых районов (Т_ср +7)

Примечание. Обозначения: Т - температура воздуха; h -относительная влажность воздуха;

Т_ср,h_ср- среднегодовые значения;

Т_Э,h_Э- эффективные значения

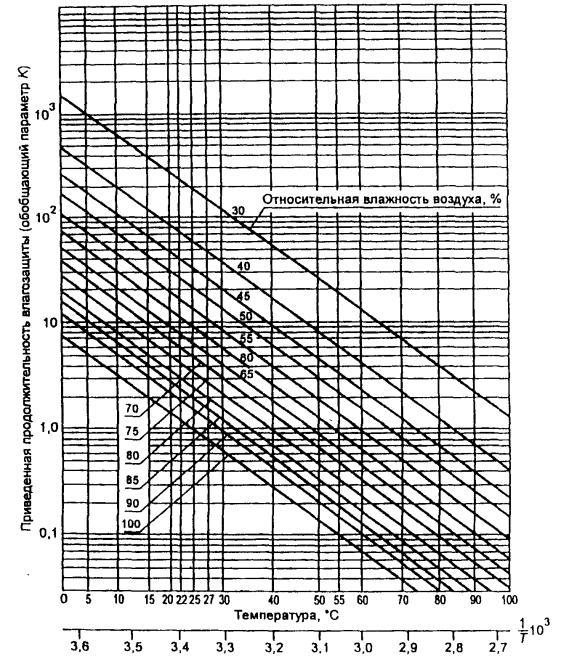

Зависимостьприведенной продолжительности влагозащиты от эффективного или неизменногозначений температуры и относительной влажности воздуха для значениякоэффициента n = 4,5 (например, дляизделий, защищенных малополярными электроизоляционными компаундами и (или)полиэтиленовыми пленками)

Черт. 1

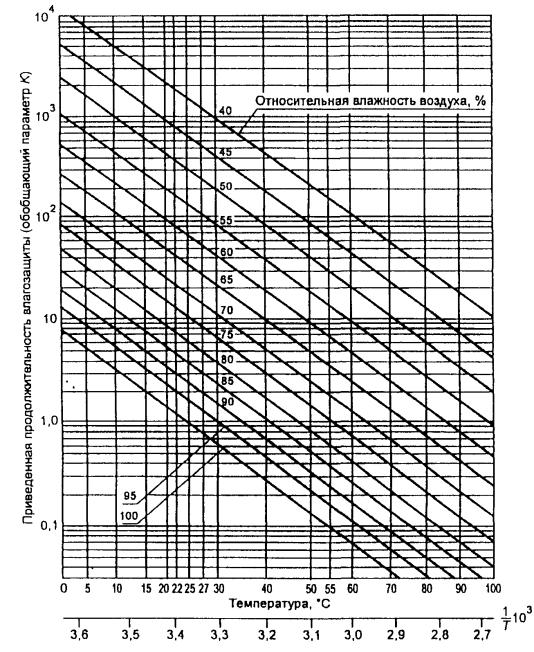

Зависимостьприведенной продолжительности влагозащиты от эффективного или неизменногозначений температуры и относительной влажности воздуха для значениякоэффициента n = 8 (например, для изделийс пропитываемыми обмотками и сильноточных электротехнических изделий)

Черт. 2

Если данные для конкретногокомплектного изделия неизвестны или необходимо определить эффективное значениетемпературы для обобщенного использования встроенного элемента без привязки кконкретному изделию, расчет проводят по формуле

,

где Т_р.в - верхнее рабочеезначение температуры воздуха для вида климатического исполнения встроенногоэлемента, предназначенного для эксплуатации в нормальных климатическихусловиях, °С;

Т_р.в** - верхнее рабочее значениетемпературы воздуха для такого же вида климатического исполнения, но длявстроенного элемента, предназначенного для эксплуатации при более высокой, чемнормальная, температуре, например для эксплуатации в греющемся комплектномизделии (обозначение вида климатического исполнения такого встроенного элементасогласно п. 2.8 содержит знак **).

6.7. Дляизделий категорий 1, 2 и 3, предназначенных для работы только в ночное время(например, для электроосветительной аппаратуры), эффективное значениетемпературы воздуха допускается принимать на 5 °С ниже, чем указано в пп. 6.2-6.5.

6.8.За эффективное значение концентрации агрессивной среды принимают среднее логарифмическое значениесодержания коррозионно-активных агентов, соответствующее определенному типуатмосферы по табл. 8.Если в стандартах или технических условиях на изделия нормированыдополнительные виды коррозионно-активных агентов или другие агрессивные среды иих концентрации, за эффективное значение концентрации агрессивной средыпринимают верхнее номинальное значение концентрации агрессивной среды,нормированное для длительной работы (например, санитарно-допустимые нормы длягазовых сред), если в стандартах или технических условиях на изделия нет другихуказаний.

Если имеютсясоответствующие данные и необходимость, эффективные значения концентрацийагрессивной среды определяют по формуле(3) п. 6.2.

6.9. Заэффективное значение давления воздуха принимают среднее значение давления, еслив стандартах или технических условиях на изделия нет других указаний.

6.10. Еслиспециальными исследованиями установлено, что для изделий конкретных типовприменимы отличающиеся от установленных в пп.6.3-6.8 эффективные значения факторов,применяют значения, полученные для указанных изделий конкретных типов.

6.11.Дополнительные информационные данные приведены в приложении 10.

Раздел 6. (Измененная редакция, Изм. № 4).

7. УСЛОВИЯ ЭКСПЛУАТАЦИИ МЕТАЛЛОВ, СПЛАВОВ,
МЕТАЛЛИЧЕСКИХ И НЕМЕТАЛЛИЧЕСКИХ
НЕОРГАНИЧЕСКИХ ПОКРЫТИЙ

7.1. Группы условийэксплуатации по коррозионной активности атмосферы для металлов и сплавов безпокрытий, а также с металлическими и неметаллическими неорганическимипокрытиями приведены в табл. 10.

Таблица 10

*Только для деталей, размещенных в оболочках изделий с естественной илиискусственной вентиляцией.

** Только дляизделий, специально предназначенных для эксплуатации в атмосфере типа I (табл. 8).

*** Только дляизделий и деталей, защищенных от попадания брызг морской воды.

Примечание. Увеличение порядкового номера обозначения группыусловий эксплуатации не означает увеличения степени воздействия условийэксплуатации для конкретного металла, сплава, покрытия.

В таблице не оговореныслучаи, указанные в п. 4.15, а такжеслучаи, когда в изделиях имеются материалы, выделяющие коррозионно-активныевещества. Эти случаи должны при необходимости оговариваться в стандартах илитехнических условиях на изделия или в другой документации, утвержденной вустановленном порядке.

Группы условий эксплуатациидеталей могут не совпадать с условиями эксплуатации изделия в целом.Обозначения групп условий эксплуатации используют в документации по выборупокрытий, металлов, сплавов, но не устанавливают в технической документации наизделия в целом (например, в ОТТ, ОТУ, эксплуатационной документации).

Соответствие между этимигруппами и группами коррозионной активности атмосферы по международнымстандартам ИСО - по ГОСТ9.303-84, приложение 2.

(Измененная редакция, Изм. № 4).

7.2. Определение группусловий эксплуатации металлов и металлических и неметаллических неорганическихпокрытий в зависимости от климатического исполнения и категории размещения изделийпроизводится по табл. 11.

Таблица11

*Только для деталей, размещенных в оболочках изделий с естественной илиискусственной вентиляцией.

** Только дляизделий, специально предназначенных для эксплуатации в атмосфере типа I (табл. 8).

*** Только для изделий и деталей, защищенных от попадания брызг морскойводы.

(Измененная редакция, Изм. № 2, 3).

8. ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЙ В ИСПОЛНЕНИИ
ДЛЯ УМЕРЕННОГО КЛИМАТА В РАЙОНАХ
С ТРОПИЧЕСКИМ ИЛИ ХОЛОДНЫМ КЛИМАТОМ

8.1. Если изделияпредназначены для эксплуатации только в определенных географических пунктахстран, отнесенных в соответствии с приложением 3 к макроклиматическим районам стропическим климатом или в определенном географическом пунктемакроклиматического района с холодным климатом, указанного в приложении 2(например, оборудование для строящегося предприятия), и если для них неиспользуются требования п. 5.10,допускается изготовление таких изделий в исполнении У, если значенияклиматических факторов в данном географическом пункте не отличаются отсоответствующих значений, установленных для макроклиматического района сумеренным климатом. При этом должна быть обеспечена сохранность изделий вовремя транспортирования и хранения в макроклиматических районах с тропическимили холодным климатом соответственно. Решение о возможности поставок указанныхв данном пункте изделий в исполнении У принимается по согласованию междузаказчиком, изготовителем и проектантом, а для экспортируемых изделий - такжеэкспортирующей организацией, после изучения данных о значении климатическихфакторов в данном географическом пункте.

8.2. Поставка изделий висполнении У в пункты, расположенные в макроклиматическом районе с сухимтропическим климатом, может быть допущена, если средняя из абсолютных годовыхмаксимумов температура воздуха в данном пункте не превышает 40°С, высотаместности не превышает 1000 м, и не предъявляются специальные требования позащите изделий от действия пыли.

8.3. Поставка изделий висполнении У в пункты, расположенные в макроклиматическом районе с влажнымтропическим климатом, может быть допущена, если:

а) средняя из абсолютныхгодовых максимумов температура воздуха не превышает 40°С;

б) сочетание температурывоздуха, равной или выше 20°С и относительной влажности воздуха, равной иливыше 80%, наблюдается менее 12 ч в сутки или более 12 ч в сутки, но занепрерывный период - менее 2 месяцев в году;

в) высота местности не более1000 м.

8.4. Если высота местностиболее 1000 м над уровнем моря, указанные в пп. 8.2 и 8.3 требования в частитемпературы воздуха могут считаться выполненными, если сумма средней изабсолютных годовых максимумов температуры воздуха и поправок на высоту всоответствии с разд. 9 непревышает 40°С.

8.5. Поставка изделий висполнении У в пункты, расположенные в макроклиматическом районе с холоднымклиматом, может быть допущена, если средняя из абсолютных годовых минимумовтемпература воздуха в данном пункте не ниже минус 45°С.

8.2-8.5. (Измененная редакция, Изм. № 2).

9. ПРИМЕНЕНИЕ ИЗДЕЛИЙ НА ВЫСОТАХ БОЛЬШИХ,
ЧЕМ НОРМАЛЬНАЯ

9.1. Требования настоящегораздела не распространяются на изделия, работающие при искусственноподдерживаемом давлении окружающей среды.

9.2. Изделия,предназначенные для работы на нормальной высоте, могут работать на высотах,превышающих нормальную, при соблюдении указаний пп.9.3-9.5, если в остальном условия ирежимы работы изделий и технико-экономически целесообразные сроки их службыостаются такими же, как для аналогичных изделий, используемых на нормальнойвысоте.

Исключение составляют:

а) изделия, коммутирующиеэлектрический ток под напряжением, для которых требуется дополнительнаяпроверка их способности коммутировать ток при пониженных давлениях;

б) изделия, режимы работыкоторых зависят от разности давлений внутри и снаружи изделия или его узлов;для этих изделий требуется дополнительная проверка способности функционироватьпри пониженных давлениях.

9.3. Вследствие того, что сростом высоты из-за уменьшения плотности воздуха увеличиваются фактическиепревышения температуры всех видов изделий, выделяющих при работе тепло иполностью или частично охлаждаемых путем свободной или принудительной конвекциивоздуха, при использовании таких изделий на высотах более нормальной допустимыепревышения температуры должны быть понижены на величину, соответствующуюпоправке на высоту. В стандартах или технических условиях на такие изделиядолжны быть указаны поправки на величину уменьшения номинальной нагрузкиизделия (если это возможно) или на величину уменьшения предельно допустимыхпревышений температуры на каждые 100 или 1000 м высоты, превышающей нормальную.

Примечание. Если увеличение превышения температуры компенсируетсяболее низкой, чем при нормальных высотах, температурой окружающего воздуха,понижение фактических превышений температуры можно не производить. При решенииданного вопроса должно производиться сравнение температуры, принятой занормальную для данного района в соответствии с разд. 3, со средней изабсолютных годовых максимумов температурой воздуха в месте установки изделий.

(Измененная редакция, Изм. № 2).

9.4. Для изделий,производительность которых зависит от количества проходящего через них воздуха(например, компрессоров, воздуходувок), необходимо учитывать изменение производительностипри уменьшении плотности воздуха с ростом высоты.

9.5. Вследствие того, что сростом высоты из-за уменьшения плотности и происходящего вследствие этого сниженияэлектрической прочности воздуха уменьшаются пробивные напряжения электрическойизоляции изделий, у которых пробивные напряжения изоляции полностью иличастично определяются электрической прочностью воздушных промежутков, указанноеснижение пробивной прочности должно учитываться при использовании таких изделийна высотах более нормальной. Коэффициенты, указывающие относительнуюэлектрическую прочность воздушных промежутков для высот от 1000 до 30000 м,приведены в табл. 12.Для высот более 30000 м коэффициенты электрической прочности устанавливаются встандартах или технических условиях на конкретные виды или группы изделий. Длявысот, имеющих промежуточное значение, эти коэффициенты допускается вычислять,используя ближайшие значения коэффициентов и принимая, что в этих интервалахразность коэффициентов пропорциональна разности высот.

В технически обоснованныхслучаях (например, для изделий, электрическая прочность которых определяетсябольшими воздушными промежутками или воздушными промежутками с равномернымэлектрическим полем) степень снижения электрической прочности с высотой можетбыть принята меньшей, чем указано в табл. 12. Эта степень снижения должна быть указанав стандартах на соответствующие виды изделий.

9.6. Для изделий, специальнопредназначенных для работы на высотах более 1000 м, при установлении допустимыхпревышений температуры, производительности, электроизоляционных расстояний ивеличин разрядных промежутков можно пользоваться указаниями пп. 9.3-9.5, если востальном условия, режимы работы изделий и технико-экономически целесообразныесроки их службы остаются такими же, как для соответствующих изделий общегоприменения.

Таблица 12

10. УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯИЗДЕЛИЙ
В ЧАСТИ ВОЗДЕЙСТВИЯ КЛИМАТИЧЕСКИХ ФАКТОРОВ
ВНЕШНЕЙ СРЕДЫ

10.1. Условия храненияизделий, определяемые местом их размещения, макроклиматическим районом и типом атмосферы,и характеризующиеся совокупностью климатических факторов, воздействующих прихранений на упакованные и (или) законсервированные изделия, приведены в табл. 13.

10.2. Условиятранспортирования изделий, кроме указанных в пп. 10.3-10.5, являютсятакими же, как условия хранения на открытых площадках: для макроклиматическихрайонов с умеренным и холодным климатом на суше - по условиямхранения 8* для всех макроклиматических районов на суше, длямакроклиматического района с тропическим климатом и при морских перевозах - 9**. При этом, если изделия предназначены длятранспортирования на открытых палубах, должно учитываться воздействие обливанияморской волной.

(Измененная редакция, Изм. № 3).

Таблица13

Условия хранения изделий

* Кратковременно (до 3-4 ч в год) температура может повышаться до60°С для условий хранения 8, до 70°С - для условий хранения 9.

**Значение температуры принимают минус 60°С дляизделий исполнения УХЛ (ХЛ), О, В категории 1; 1.1; 2; 2.1; 3; 3.1, а также дляизделий других исполнений, у которых в стандартах или техническихусловиях на изделия указано нижнее значение температуры при эксплуатации нижеминус 50°С или которые должны транспортироваться через районы с холоднымклиматом в зимнее время (или временно храниться в этих районах).

***Допускается нижнее значение температуры принимать минус 10°С, если изделие небудет транспортироваться или храниться на территории с умеренным и холоднымклиматом в зимнее время или транспортироваться самолетом в любое время года.

****В этом случав учитывают воздействие только атмосферы типа II, о чем встандартах или технических условиях специальных указаний не делают. Воздействиеатмосферы типов III и IV следует учитывать, если это указано в стандартахили технических условиях на изделия. В частности, при хранении изделий напалубах плавающих кораблей и судов следует учитывать воздействие атмосферы типаIII, а также (во время плавания) сернистого газа с содержанием его в атмосфереот 60 до 250 мг/м³×сут (0,07 до 0,3 мг/м³).

Примечания:

1. Значения относительной влажности воздуха: для условий хранения1.1 верхнее - 40% при 50°С,среднегодовое - 30% при 20°С;для условий хранения 1.2 верхнее - 55% при 15°С, среднегодовое - 40% при15 °С.

2.Интегральная поверхностная плотность потока энергии солнечного излучениясоставляет 1125 Вт/м² (0,027 кал/см²×с),в том числе плотность потока ультрафиолетовой части спектра (длина волн 280-400нм) - 68 Вт/м² (0,0016 кал/см²×с).

3. Прихранении в условиях 3, 6 или 9 в макроклиматическом районе с сухим тропическимклиматом допускается принимать значение относительной влажности воздуха ивоздействие плесневых грибов такими же, как для условий хранения 2, еслиобеспечена сохранность изделий при транспортировании.

4. Знак минус«-» означает, что воздействие факторов не учитывается, знак плюс «+» -воздействие фактора учитывается, знак «Н» - воздействие фактора существенно меньше, чем для случая,обозначенного знаком плюс «+».

5. Внормативно-технической документации на изделие указывают основное обозначениеусловий хранения. Одно из вспомогательных обозначений допускается указывать вскобках наряду с основным для связи с ранее применявшимися обозначениями.

6. Условияхранения 1.1 и 1.2 назначают при специальном техническом и экономическомобосновании.

7. Содержаниекоррозионно-активных агентов в атмосфере в условиях хранения 1; 1.1; 2; 3 такоеже, как в атмосфере помещений категорий 2, 3, 4, 5 по п. 3.14.

(Измененная редакция, Изм. № 2, 3).

10.3. Для изделий, встандартах или технических условиях на которые предусмотренотранспортирование только в закрытом транспорте (железнодорожных вагонах,контейнерах, закрытых автомашинах, трюмах и т.д.) условия транспортированияявляются такими же, как условия хранения: для макроклиматических районов сумеренным и холодным климатом на суше - по условиям хранения 5*, для всехмакроклиматических районов на суше или для макроклиматического района с влажнымтропическим климатом - по условиям хранения 6, при морских перевозках в трюмах- по условиям хранения 3**.

*В этом случае учитывают воздействие только атмосферы типа II, о чем встандартах или технических условиях специальных указаний не делают. Еслитребуется учитывать воздействие атмосферы типов III и IV, это должно бытьуказано в стандартах или технических условиях.

** При морских перевозках в пределах района с морским умереннымклиматом при расстоянии перевозок не более 1,5 тыс. км и (или) срокахтранспортирования не более 1 месяца соответственно 8 и 2.

10.4. Для изделийпредназначенных для транспортирования на самолетах, дополнительно к указанному вп. 10.2, должны учитываться воздействия:

низкой температуры, равнойминус 60°С (нижнее значение);

резкой смены температур отверхнего значения при хранении до минус 60°С и обратно;

пониженного давления воздуха(нижнее значение давления выбирается по п. 37 и указывается в техническихзаданиях, стандартах или технических условиях на изделия).

Указания настоящего пунктане применяют к изделиям, для которых в стандартах или технических условияхпредусмотрено транспортирование только в отапливаемых герметизированныхотсеках.

10.5. В случаях, когда по конструктивнымособенностям изделий не допускается воздействие на них при транспортировании и (или)хранении температур, установленных в пп. 10.1-10.4, по согласованию с заказчикомустанавливают условия транспортирования такие же, как для условий хранения 1,или более узкие диапазоны температур по сравнению с установленными для условийхранения 4-9, или устанавливают требования по транспортированию и (или)хранению только в течение отдельных сезонов. Указанные в настоящем пунктеусловия транспортирования дополнительно оговаривают в сопроводительнойдокументации и маркировке груза.

10.6. Сроки пребыванияизделий в соответствующих условиях транспортирования устанавливают в стандартахна условия транспортирования или (при отсутствии таких стандартов) - встандартах или технических условиях на изделия.

Примечание. Условия транспортирования в настоящем разделеприведены для оценки видов и величин климатических факторов, действующих на упаковкуи упакованные изделия, и должны учитываться при выборе консервации и упаковки(с учетом исполнения и категории изделий).

ПРИЛОЖЕНИЕ 1
Обязательное

ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ

1. Климатические факторы внешней среды - температура, влажность воздуха,давление воздуха или газа (высота над уровнем моря), солнечное излучение,дождь, ветер, пыль (в том числе снежная), смены температур, соляной туман,иней, гидростатическое давление воды, действие плесневых грибов, содержание ввоздухе коррозионно-активных агентов.

2. Нормальные значения климатических факторов внешней среды -уточненные для использования в технике естественно изменяющиеся значенияклиматических факторов в пределах данной географической зоны с учетом местаразмещения изделия.

3. Номинальные значения климатических факторов внешней среды -нормируемые в технических заданиях, стандартах или технических условияхзначения климатических факторов (естественно изменяющиеся или неизменные), впределах которых обеспечивается нормальная эксплуатация конкретных видовизделий.

4. Рабочие значения климатических факторов внешней среды - естественноизменяющиеся или неизменные значения климатических факторов, в пределах которыхобеспечивается сохранение требуемых номинальных параметров и экономически целесообразныхсроков службы изделий.

5. Предельные рабочие значения климатических факторов внешней среды приэксплуатации - значения климатических факторов, в пределах которых изделиямогут (чрезвычайно редко и в течение не более 6 ч, а для нижнего значения температуры- 12 ч) оказаться при эксплуатации и должны при этом:

а) сохранятьработоспособность, но могут не сохранять требуемой точности и номинальныхпараметров (при этом в стандарте или технических условиях на изделия должныуказываться допустимые отклонения по точности и номинальным параметрам, еслиэти отклонения имеют место);

б) после прекращениядействия этих предельных рабочих значений восстанавливать требуемую точность иноминальные параметры.

6. Влажность воздуха - естественно изменяющиеся значения относительнойи абсолютной влажности воздуха в сочетании с изменяющейся при этом еготемпературой.

(Измененная редакция, Изм. № 4).

7. Эффективное значение климатического фактора - условное постоянноезначение фактора, принимаемое при расчетах номинальных параметров изделий,влияющих на срок службы и (или) сохраняемости, существенно зависящих от данногофактора и нормированных для длительной работы изделий (для работы в течениесрока службы и (или) сохраняемости).

Примечание. Воздействие эффективного значения, как правило,эквивалентно воздействию переменного значения данного фактора в процессеэксплуатации и (или) хранения.

8. Практическое отсутствие дополнительного (из-за нагрева солнечнымилучами) превышения температуры - дополнительное превышение температуры неболее чем на 3°С.

9. Заметное влияние рассеяния тепла от изделия на температуру внешнейсреды - повышение температуры внешней среды более чем на 3°С.

10. (Исключен, Изм. № 3).

11. Встроенный элемент - законченное сборкой изделие, удовлетворяющеетребованиям соответствующих стандартов или технических условий, входящее вконструкцию и схему комплектного изделия (или блока) и находящееся в (или на)общей оболочке и (или) каркасе последнего.

12. Средняя температура из абсолютных годовых максимумов (минимумов) -среднеарифметическое значение из абсолютных годовых максимумов (минимумов)температуры воздуха, наблюдаемых в данном пункте за многолетний период.

13. Температура внешней среды при эксплуатации –

а) для изделий ссамовентиляцией или самоохлаждением, или с естественным воздушным охлаждением -температура воздуха или другой газовой среды вблизи изделий на том же уровне,на котором они расположены, и на таком расстоянии от них, чтобы на этутемпературу заметно не влияло рассеяние тепла от изделий (это расстояниезависит от температуры оболочки изделия, рассеиваемой ими мощности иуказывается в стандартах на изделия);

б) для изделий спринудительной воздушной или газовой вентиляцией и с вторичным водянымохлаждением - температура входящего воздуха или газа; для изделий с встроеннымижидкостными охладителями - температура входящей охлаждающей жидкости;

в) для изделий, погруженныхв жидкость, - температура этой жидкости вблизи изделий на том же уровне, накотором они расположены, и на таком расстоянии от них, чтобы на эту температурузаметно не влияло рассеяние тепла от изделий; если жидкость при этомциркулирует - температура входящей жидкости. Для изделий, погруженных вжидкость, если применяется водяное охлаждение этой жидкости, - температуравходящей воды;

г) для изделий, работающих впочве, - температура почвы вблизи изделий на том же уровне, на котором онирасположены, и на таком расстоянии от них, чтобы на эту температуру заметно невлияло рассеяние тепла от изделий;

д) для изделий,предназначенных для работы при давлениях ниже 600 Па (5 мм рт. ст.), -температура оболочки неработающего изделия при заданном давлении в условиях,соответствующих эксплуатационным или имитирующих их.

Допускается термин«наведенная температура».

(Измененная редакция, Изм. № 2, 3).

14. Комплектное изделие - законченное сборкой изделие, удовлетворяющеетребованиям соответствующих стандартов или технических условий и имеющее всоставе своей конструкции встроенные элементы, а также общую оболочку и (или)каркас.

15. Климатические условия приведения -значения климатических факторов внешней среды, к которым корректируют путемпересчета значения параметров изделий, измеренные при любых других значенияхклиматических факторов.

(Введен дополнительно, Изм. № 4).

16. Арбитражные измерения (испытания) -измерения (испытания), которые повторно проводят в более узких пределахзначений климатических факторов для решения спорных вопросов, связанных снеобходимостью определить точные значения параметров изделий, критичных квоздействию климатических факторов.

Примечание. Обычно арбитражные измерения (испытания) проводят,если неизвестны коэффициенты зависимостей параметров изделий от значенийклиматических факторов (коэффициенты приведения) и если неизвестны точныеклиматические условия, в которых измеряли параметры изделий при первоначальныхиспытаниях”.

(Введен дополнительно, Изм. № 4).

ПРИЛОЖЕНИЕ2
Обязательное

ГРАНИЦЫ МАКРОКЛИМАТИЧЕСКОГОРАЙОНА
С ХОЛОДНЫМ КЛИМАТОМ НА ТЕРРИТОРИИ РоссийскойФедерации

Границы макроклиматического районас холодным климатом на территории Российской Федерации определены линиями:

с северо-востока исеверо-запада; побережье Северного Ледовитого океана от мыса Дежнева до границНенецкого национального Округа - Восточная граница Ненецкого национального Округадо границы Коми АССР - Северная граница Коми АССР до р. Адзьва - р. Адзьва дор. Уса - р. Уса до р. Печоры - р. Печора до устья р. Нерица - р. Нерица -истоки р. Вымь - р. Вымь;

с юго-запада и юго-востока:р. Вычегда от устья р. Вымь до устья р. Вишер - устье р. Щугор - р. Щугор -устье р. Хулга - р. Ляпин - р. Северная Сосьва до р. Обь - р. Обь до устья р.Иртыш - р. Иртыш до границы Ханты-Мансийского национального Округа - границаХанты-Мансийского национального Округа - южная граница Томской обл. до р.Шегарка - р. Шегарка до р. Обь - р. Обь до устья р. Чулым - р. Чулым до устьяр. Кемчуг - Шиткино* - Устье-Ордынский* - Нижне-Ангарск* - восточный берегозера Байкал до устья р. Баргузин - г. Нерчинский завод* - г. Свободный* - р.Зея - устье р. Селемджа - р. Селемджа до г. Токур* - г. Удское* - линия,отстоящая на 50 км от побережья Охотского моря - Каменское* - Хаилино* - линия,отстоящая на 50 км от побережья Берингова моря.

* В макроклиматическийрайон с холодным климатом не входят.

ПРИЛОЖЕНИЕ3
Обязательное

Перечень стран, отнесенных кмакроклиматическим
районам с тропическим климатом

* Поставка изделий в исполнении Т и ТС в Афганистан, Китай (районыс сухим климатом) и Турцию производится только по указаниям экспортныхорганизаций.

** Районы побережья относят к макроклиматическому району ТВ.

(Измененная редакция, Изм. № 3, 4).

ПРИЛОЖЕНИЕ 4
Обязательное

Нижние значения температуры воздуха на территорииСНГ
(данные Главной геофизической обсерватории им. А.И. Воейкова)

(Измененнаяредакция, Изм. № 3, 4).

ПРИЛОЖЕНИЕ 5
Обязательное

Интенсивность и продолжительность дождя в районах
с умеренным и холодным климатом

ПРИЛОЖЕНИЕ 6
Обязательное

Макроклиматический район с холодным климатом
на территории СССР

Макроклиматическиерайоны земного шара

ПРИЛОЖЕНИЕ 7
Обязательное

Таблица1

Группыпониженного давления

Таблица 2

Зависимостьрабочих значений атмосферного давления
от высоты над уровнем моря

Таблица 3

Группы давления для шахт

(Измененная редакция, Изм. № 4).

ПРИЛОЖЕНИЕ 8
Обязательное

Типовые формулировки требований повоздействиям
климатических факторов внешней среды в стандартах и другой
нормативно-технической документации на изделия

1. Виды климатических исполнений изделий

1.1. Указанные в настоящемразделе формулировки приводят в вводной части стандарта или разделе"Область применения" или технических условий на изделия. Если встандарте, технических условиях или другой нормативно-технической документациина изделия (далее - стандарте на изделия*) отсутствует вводная часть, то указанныеформулировки могут быть приведены в разделе «Технические требования».

1.2. Указания по выбранномуобозначению изделий и примеры обозначения в части видов климатическихисполнений приводят в тех же разделах стандартов, в которых приведеныобозначения изделий в части других показателей.

* Здесь и далее термин«стандарт на изделия» означает стандарт, технические условия и другуюнормативно-техническую документацию на конкретные серии и типы изделий.

1.3. При выборе формулировокруководствуются требованиями ГОСТ 15150 (п. 2.8).

1.4. Если стандарт наизделия распространяется на группу изделий, которые могут изготавливаться вовсех климатических исполнениях и категориях, указанных в ГОСТ 15150 или встандарте на изделия отрасли**, то в стандарте на изделия записывают «Видклиматического исполнения по ГОСТ 15150-69, (при необходимости добавляют: изчисла указанных в стандарте на изделия отрасли) устанавливают в техническихусловиях на конкретные типы изделий».

** Здесь и далее термин«стандарт на изделия отрасли» означает государственные стандарты,конкретизирующие требования ГОСТ 15150 применительно ко всей отрасли в целом. Вформулировках, включаемых в стандарты на изделия, примененный в настоящемприложении термин «стандарт на изделия» заменяют номером соответствующегостандарта.

(Введен дополнительно, Изм. № 4).

1a. Обязательность требований

В стандарте на изделия в разделе“Область применения” (или в вводной части) записывают: “Требования настоящегостандарта в части внешних воздействующих факторов (климатических, механических,специальных факторов, специальных, в том числе агрессивных, сред) являютсяобязательными как относящиеся к требованиям безопасности.

(Введен дополнительно, Изм. № 4).

2. Требования к изделиям в части видов и номинальных значенийклиматических факторов

2.1. Указанные в настоящемразделе формулировки приводят в разделе «Технические требования».

2.2. Требования к изделиям,как правило, записывают в ссылочной форме, то есть виды и номинальные значенияклиматических факторов приводят в стандартах на изделия в виде ссылок настандарт на изделия отрасли и на ГОСТ 15150 без записи значений климатическихфакторов. Конкретные значения климатических факторов приводят только в техслучаях, когда в стандарте на изделия отрасли и в ГОСТ 15150 для данногоисполнения и категории приведено несколько возможных значений этих факторов илиже допускается устанавливать отличающиеся от указанных в этих стандартахзначения и это допущение реализуется в стандартах на изделия.

Конкретные редакцииформулировок записи в ссылочной форме приведены в пп. 2.4-2.8 настоящего приложения.

2.3. Возможно применениеполной формы записи, при которой в стандартах на изделия перечисляют все виды иконкретные значения климатических факторов: воздействие которых нормировано дляданного изделия в соответствии со стандартом на изделия отрасли и ГОСТ 15150.

Полную форму записидопускается применять в тех случаях, когда более 50% номинальных значенийклиматических факторов отличается от нормальных значений, приведенных в разд. 3ГОСТ 15150 и (или) когда в соответствии с ГОСТ 15150, п. 1.3 и 5.2 допускается эксплуатация изделий призначениях ряда климатических факторов, выходящих за пределы номинальных, причемприводятся значения параметров изделий как в диапазоне номинальных значенийклиматических факторов, так и за пределами этого диапазона.

Полную форму записипринимают также:

в эксплуатационнойдокументации;

в нормативно-техническойдокументации (НТД) вида ОТУ и ОТТ по требованию основного заказчика, кроме НТДна изделия производственно-технического назначения, общего назначения инародного потребления.

В конкретных записях пополной форме учитывают требования п. 2.8.

При этом:

а) наибольшая высота надуровнем моря ... м (или нижнее рабочее значение атмосферного давления ... Па (мм.рт. ст.);

б) верхнее (рабочее) иэффективное значение температуры окружающего воздуха (или воды, почвы и т.д.),соответственно ... °С».

Запись по подпункту апроизводят в том случае, если в соответствии с ГОСТ 15150 (п. 3.7) изделиепредназначено для эксплуатации на высотах свыше 1000 м, а в обозначении изделияне введено обозначение группы по пониженному давлению в соответствии с ГОСТ15150 (п. 2.7).

Запись по подпункту бпроизводят для изделий категорий 1 и 4.1 для изделий категорий 2 и 3.1,являющихся узлами и деталями комплектного изделия, а также для изделий,устанавливаемых в машинных, котельных отделениях и на камбузах судов (кораблей)или изделий категории 4, охлаждаемых путем забора наружного воздуха (ГОСТ15150, п. 5.4б, в, г, д, е, ж).

Во второй части этой записи указываютте факторы, значения которых являются более жесткими, чем для исполнения икатегории, указанных в первой части записи.

Например, для изделия,предназначенного для эксплуатации в условиях, нормированных для исполнения УХЛкатегорий 1, 2, 3, 4, 5 и обозначенного «(тип изделия) УХЛ 1,5» записывают:«Номинальные значения климатических факторов по стандарту на изделия отрасли иГОСТ 15150 для исполнения УХЛ 1, но при этом значение относительной влажностипринимают таким, как для категории 5».

Если таких факторов несколько,вместо названия фактора записывают: «Значения следующих факторов».

2.7. Если изделиесоответствует требованиям пп. 2.5 и 2.6 настоящего приложения,форму записи делают единой, совмещая формулировки пп. 2.5 и 2.6 .

2.8.Если изделие предназначено для эксплуатации в рабочем состоянии (для использования по назначению)в одних условиях, а для эксплуатации в нерабочем состоянии (хранение итранспортирование при перерывах в работе) в других условиях, в стандарте наизделия записывают: «Номинальные значения климатических факторов:

для эксплуатации в нерабочемсостоянии (хранение и транспортирование при перерывах в работе) - по стандартуна изделия отрасли и ГОСТ 15150-69 для вида климатического исполнения.

В последнем случае вместо указаниявида климатического исполнения можно указывать конкретные значенияклиматических факторов.

В этом случае, когда изделиепредназначено для эксплуатации в рабочем состоянии в невоздушной среде, а дляэксплуатации в нерабочем состоянии - в воздушной среде, применяют следующийвариант этой записи: «Номинальные значения климатических факторов:

для эксплуатации в нерабочемсостоянии (хранение и транспортирование при перерывах в работе) - по стандартуна изделия отрасли и ГОСТ 15150- 69 для вида климатического исполнения ............»

Если изделие предназначенодля эксплуатации в рабочем состоянии в разных условиях в течение различныхсроков или (и) на разных этапах эксплуатации, применяют следующие вариантызаписи:

«для эксплуатации в рабочемсостоянии - по стандарту на изделие отрасли и ГОСТ 15150-69 в условиях______________ в течение ___________ и в условиях _____________________________в течение ____________________________________;

для эксплуатации в нерабочемсостоянии (хранение и транспортирование при перерывах в работе) - по стандартуна изделия отрасли и ГОСТ 15150-69 для вида климатического исполнения_________________________________________________»;

или:

для эксплуатации в нерабочемсостоянии (хранение и транспортировать при перерывах в работе) - по стандартуна изделия отрасли и ГОСТ 15150-69 для вида климатического исполнения__________________________________________».

Пример: электродвигательасинхронный Единой Всесоюзной серии АО-2 отнесен к виду климатическогоисполнения У3, но может работать при температуре не ниже минус 20°С(обозначение электродвигателя АО-2У3*). Учитывая, что стандартом на изделияотрасли в данном случае является ГОСТ15543.1-89, запись требований к электродвигателям в НТД вида «Общихтехнических условий» производят следующим образом: «Номинальные значенияклиматических факторов:

для эксплуатации в рабочемсостоянии - по ГОСТ15543.1-89 и ГОСТ 15150-69, но при этом нижнее значение температурыокружающего воздуха минус 20°С;

для эксплуатации в нерабочемсостоянии (хранение и транспортирование при перерывах в работе) - по ГОСТ15543.1-89 и ГОСТ 15150-69 для изделий вида климатического исполнения У3.

ПРИЛОЖЕНИЕ 9
Обязательное

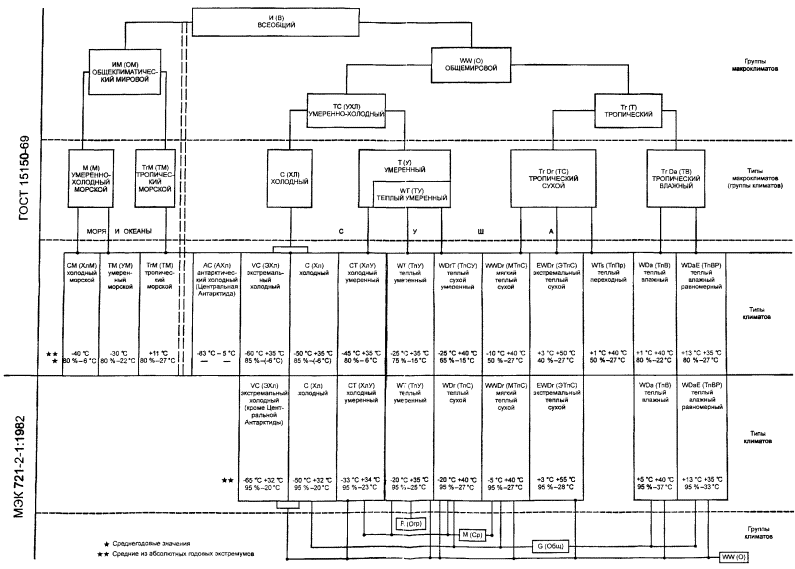

Типыклиматов и макроклиматов, групп макроклиматов и критерии их разграничения

1. Типы климатов земногошара для технических целей, их обозначения и критерии разграничения дляклиматического районирования приведены в табл. 1 и на черт. 1.

Критерии установлены попоказателям температуры и влажности воздуха (далее - температура и влажность),включая их сочетания, как наиболее представительным для всех техническихизделий.

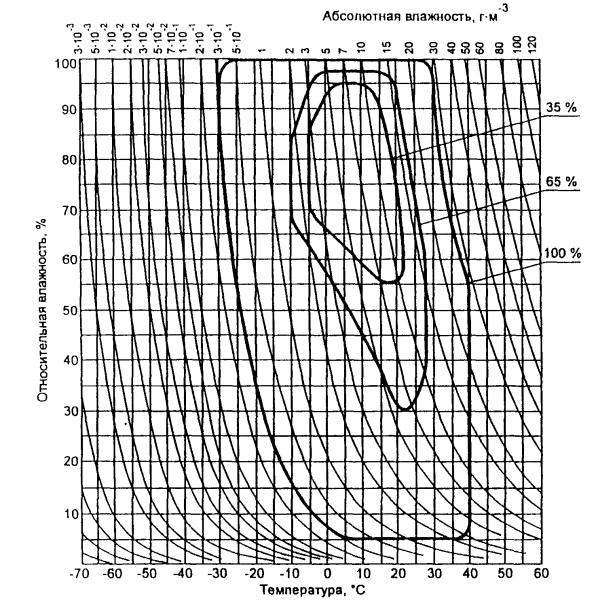

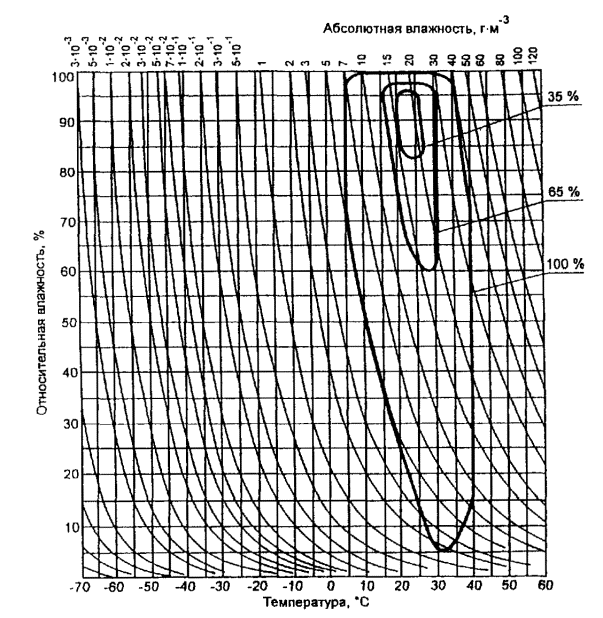

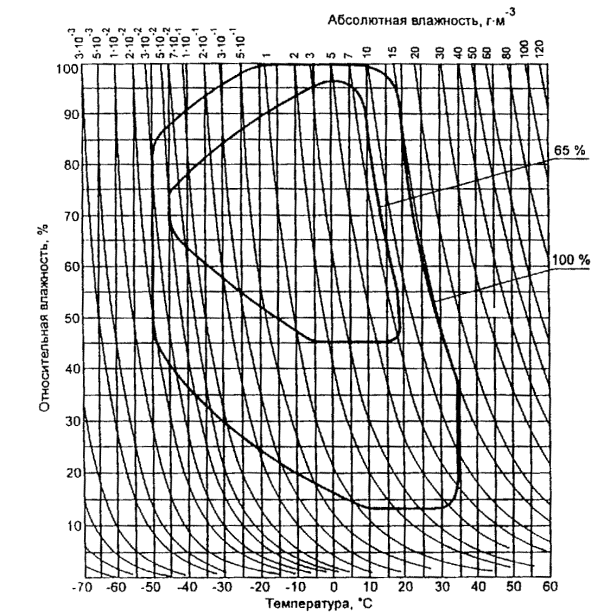

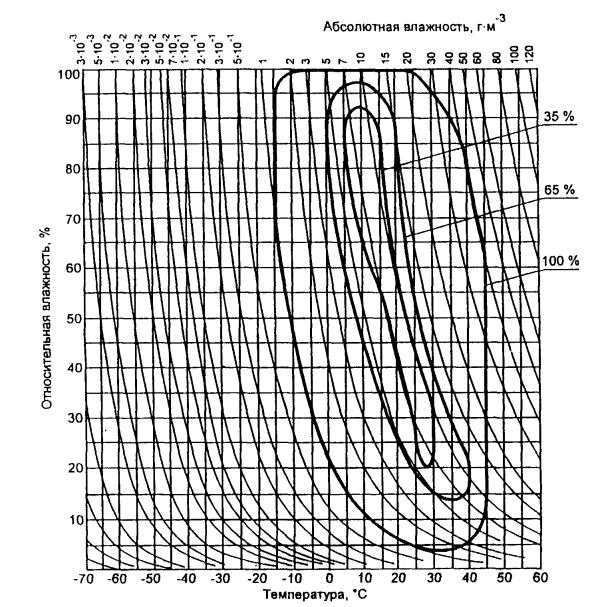

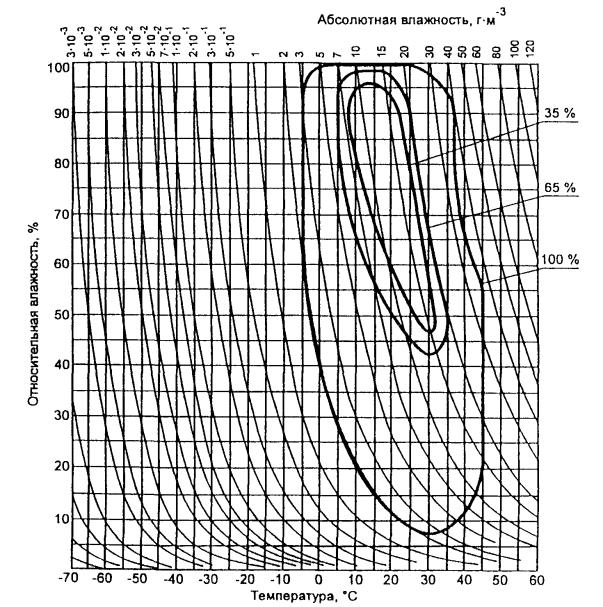

Разграничительные линии на черт. 1устанавливают диапазоны значений сочетания “среднегодовая относительнаявлажность - среднегодовая температура”, которое является критерием дляразграничения типов климатов и для климатического районирования по воздействиютемпературы и влажности на технические изделия. Установлены пять диапазоновуказанных сочетании, представляющих собой классификационные группы,обозначенные номерами от 1 до 5, при этом жесткость воздействия уменьшается сувеличением номера. Линии, отделяющие один диапазон от другого, установлены наоснове одинаковости воздействия в течение длительного периода (по крайней мерев течение года) сочетания “относительная влажность - температура” набольшинство технических изделий и материалов. Степень уменьшения жесткостивоздействия сочетания “среднегодовая относительная влажность - среднегодоваятемпература”, соответствующего одной линии, по отношению к воздействиюуказанного сочетания, соответствующего соседней линии, составляет 1,6 дляодинаковой степени влагозащиты изделий (с 65%-ми доверительными пределами).

Диапазон значений, в которомнаходится фактическое значение сочетания “среднегодовая относительная влажность- среднегодовая температура” для данного географического пункта, являетсяограничительным для отнесения данного географического пункта к соответствующемутипу климата (в части длительного воздействия атмосферной влажности).

2. Дляиспользования технических изделий в нескольких географических районах с различными типами климатовпоследние группируют по типам макроклиматов следующим образом (в скобкахприведены русские и английские условные обозначения соответственно)*:

* В скобках приведенырусские и английские условные обозначения соответственно.

- антарктический холодный(АХЛ, АС), ограниченный антарктическим холодным типом климата;

- холодный (ХЛ, С),объединяющий типы климатов: экстремальный холодный (ЭХл, ЕС) и холодный (Хл,С);

- умеренный (У, Т),объединяющий типы климатов: холодный умеренный (ХлУ, СТ), теплый умеренный(ТпУ, WT), теплый сухой умеренный (ТпСУ, WDr Т);

- тропический влажный (ТВ, TrDa), объединяющийтипы климатов теплый влажный (ТпВ, WDa) и теплый влажныйравномерный (ТнВР, WDaE);

- тропический сухой (ТС, TrDr),объединяющий типы климатов: мягкий теплый сухой (МгТпС, WWDr),экстремальный теплый сухой (ЭТпС, EWDr) и теплый переходный (ТпПр,WTs);

- умеренно-холодный морской(М, М), объединяющий типы климатов: умеренный морской (УМ, ТМ) и холодныйморской (ХлМ, СМ);

- тропический морской (ТМ,Тг М), ограниченный тропическим морским типом климата.

В составе типа умеренногомакроклимата выделяют подтип макроклимата теплый умеренный (ТУ, WT),объединяющий типы климатов: теплый умеренный (ТпУ, WT) и теплый сухой умеренный(ТнСУ, WDrT)

3. Для более универсальногоприменения изделий по сравнению с указанным в п.2 настоящего приложения устанавливают следующие группымакроклиматов:

- умеренно-холодный (УХЛ,ТС), объединяющий макроклиматы: умеренный (У, Т) и холодный (ХЛ, С);

- тропический (Т, Тг),объединяющий макроклиматы: тропический влажный (ТВ, TrDa) и тропический сухой(ТС, TrDr);

- общемировой (О, WW),объединяющий все типы макроклиматов, кроме антарктического холодного (АХЛ, АС)и морских (М и ТМ, М и ТгМ);

- общеклиматический морской(ОМ, UM), объединяющий макроклиматы: умеренно-холодный морской (М, М) итропический морской (ТМ, ТгМ);

- всеобщий (В, U),объединяющий все макроклиматы, кроме антарктического холодного (АХЛ, АС).

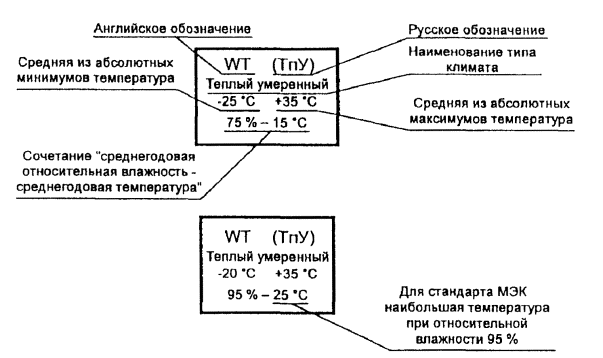

Значения сочетаний“среднегодовая относительная влажность - среднегодовая температура” воздуха дляклассификационных групп различных типов климатов

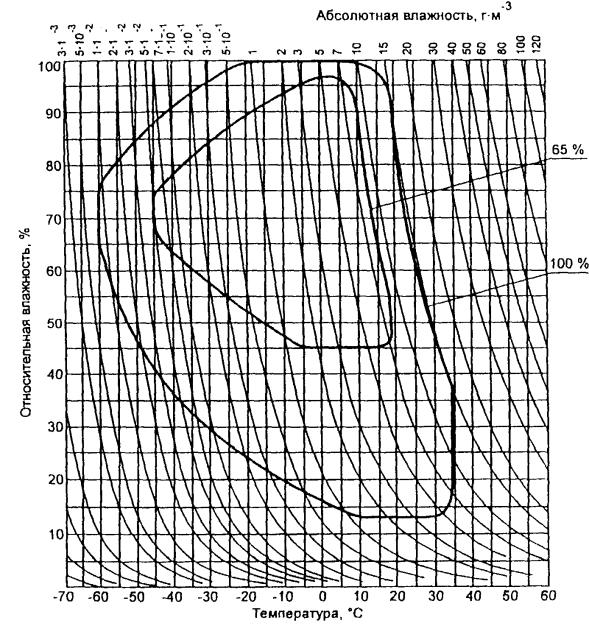

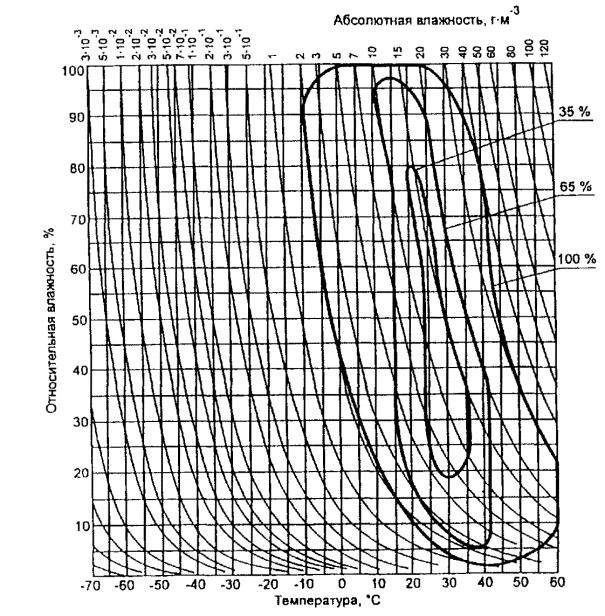

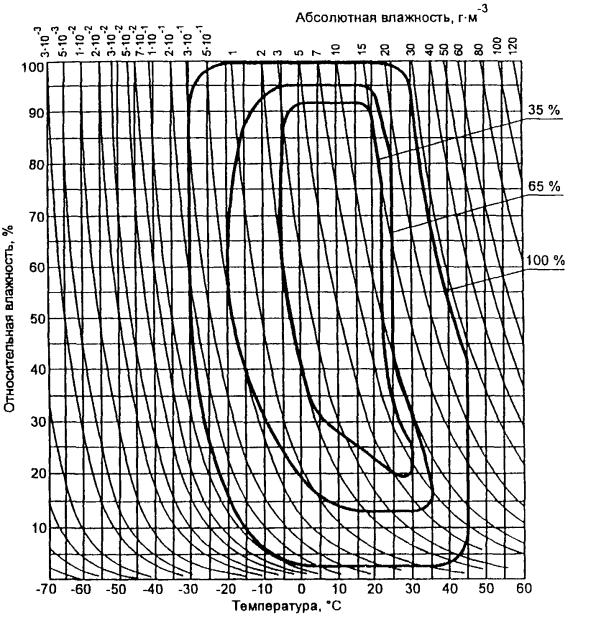

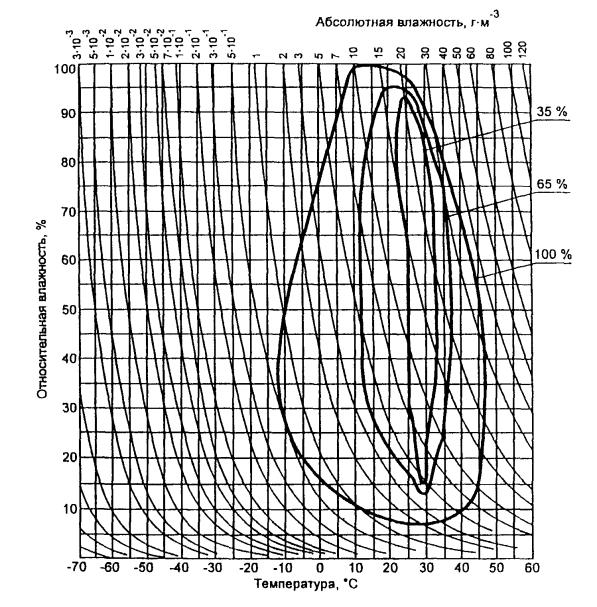

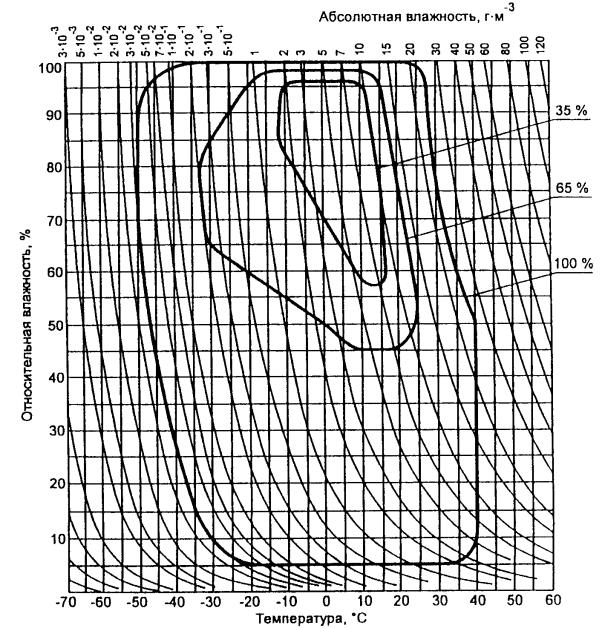

Черт. 1

Таблица 1

Типы климатов земного шара, их обозначения и критерии разграничения

(Измененная редакция, Изм. № 4).

ПРИЛОЖЕНИЕ 10
Справочное

Обоснованиетребований к изделиям в части воздействия влажности воздуха

1. Действие влажностивоздуха (как внешнего воздействующего фактора) на изделия и материалы учитываютпри интерпретации климатических данных для технических целей и заданиитребований к изделиям по влажности, выборе режима испытаний изделий, расчетевлагозащиты изделий на период их эксплуатации или на период хранения итранспортирования, выборе оптимальных правил технического обслуживания изделийи эксплуатации. Во всех этих случаях принимают во внимание следующее:

а) действие влажности нагромадное большинство изделий связано со сравнительно продолжительнымипроцессами диффузии или электрохимическими процессами;

б) в естественных условияхна изделия воздействует переменная влажность.

Поэтому в первую очередьследует учитывать не верхние, а эффективные значения влажности и температуры. Такиезначения влажности учитывают при оценке параметров изделий, связанных сосравнительно длительными процессами (изменением сопротивления, емкости,электрической прочности полимерной изоляции; процессами набухания, старения,коррозии, электролиза, гидролиза). Однако, поскольку некоторыебыстроразвивающиеся процессы (например, для диэлектриков - изменение напряженияперекрытия или токов утечки по поверхности) зависят от верхнего значениявлажности, в требованиях приводят также верхние значения.

2. В общем виде действиевлажности на изделия при их эксплуатации и хранении определяется ее действиемна металлы и полимерные материалы. Результат действия влажности на металлыопределяется в основном необратимыми процессами (коррозия, иногда -электролиз), на полимерные материалы - как обратимыми процессами (например,диффузия), так и необратимыми (старение). При этом в необратимых процессахсовместно с температурно-влажностным комплексом участвует агрессивная среда(например, промышленные загрязненные атмосферы).

3. Исследования влияниязначений влажности и температуры, а также концентрации агрессивной среды насроки службы и сохраняемость изделий или материалов (далее - сроки L), определяемого влиянием этихзначений на скорости указанных химических и физических процессов [1] - [3], позволяют сделатьвывод о том, что это влияние может быть определено по формуле (4) (п. 6.2).

Это соотношение можетслужить математической моделью долговечности и сохраняемости изделий илиматериалов [4].

4. При использованииуказанной в п. 3 настоящего приложения модели необходимо учитывать следующиеограничения: при изменении температуры, влажности или концентрации агрессивнойсреды может происходить изменение доминирующего процесса, определяющеговозникновение отказа, в связи с чем изменяется энергия активации или порядокпроцесса. В этом случае математическая функция, определяемая по формуле (4) (п. 6.2), теряет непрерывность,и модель может быть применена отдельно в каждом из диапазонов значенийклиматических факторов, разграниченных областями потери непрерывности, так чтоприходится дополнительно экспериментально определять эти “критические области”.Однако реально считаться с этой возможностью приходится при ускоренныхиспытаниях и значительных пределах экстраполяции. Маловероятно, чтобы этиизменения оказывали влияние в диапазонах изменения температуры и влажности,встречающихся в эксплуатации. Исключение могут составлять коррозионныепроцессы, когда значения коэффициентов математической модели могут изменятьсяпри переходе через значение критической влажности (75-80 %, для некоторыхслучаев - 60-40 %). Снижению этой вероятности способствует и то, что в процессеконструирования изделий стараются подобрать такие материалы, которые поаприорным данным не обладают резкими изменениями свойств в предполагаемыхусловиях эксплуатации. По этим причинам в диапазонах эксплуатационных значенийвнешних факторов чрезвычайно редко приходится считаться с возможностьюизменения этих коэффициентов.

5. Значения показателейтемпературы и влажности (а также концентрации агрессивной среды), полученныепри периодических наблюдениях за изменением этих значений в естественныхусловиях, могут быть обобщены с помощью эффективных значений температуры Т_э,[4], [5], влажности h_э и концентрации агрессивнойсреды С_э, определяемых по формулам(1) - (3) (п. 6.2).

Эти соотношения получены изпредположения, что сумма долей износа изделия или материала (1/L по формуле (4) при переменных значенияхвоздействующих факторов (температуры, влажности, концентрации агрессивнойсреды) равна износу изделия или материала при эффективном значении фактора.

6. По результатамисследований ряда разнородных материалов и изделий [1], [2], [6]- [9], [15] установлено,что при воздействии (в сочетании с температурой) влажности в атмосферныхусловиях наиболее вероятные значения Е_элежат в пределах 40 - 125 кДж/моль (10 - 30 ккал/моль), а значения коэффициентаn - в пределах 2 - 8.

При этом полученныеэкспериментальные значения, как правило, составляли:

- значения Е_э: для разрушения в агрессивных средах – 40 - 63 кДж/моль (10 -15 ккал/моль), для воздействия влажности на электрическую изоляцию иполиэтиленовую упаковку - 63 кДж/моль (15 ккал/моль), для термоокислительногостарения электрической изоляции – 75 - 125 кДж/моль (18 - 30 ккал/моль); длякоррозии стали и некоторых других металлических материалов и покрытий – 30 - 67кДж/моль (7 - 16 ккал/моль) (по результатам испытаний в естественных условиях [16]);

- значения n:для разрушения в агрессивных средах – 2 - 4, для влагопроницаемости черезполиэтиленовую пленку и малополярные электроизоляционные компаунды - ~4, 5, дляизоляций с пропитываемыми обмотками и сильноточных электротехнических изделий –7 - 8; для коррозии цинка и кадмия в диапазоне 90 - 95 % влажности – 8 - 9 [16], [19], [20], при меньшейвлажности и для некоторых металлов коэффициенты ниже вплоть до значении 1,5 -2.

7. Были проведены расчетыэффективных значений температуры и влажности для ряда представительных пунктовв различных макроклиматических районах земного шара и сравнения этих значенийсо средними годовыми значениями температуры и влажности с использованием данныхо суммарной продолжительности сочетаний температуры и относительной влажностивоздуха согласно [10]- [14]. Наосновании расчетов и сравнении был сделан вывод о том, что каждый тип климата впринципе обладает особенностями распределения значенийтемпературно-влажностного комплекса, которые позволяют получить простыеэмпирические соотношения, связывающие эффективные значения со среднегодовыми.Эти соотношения дают с доверительной вероятностью до 0,95 удовлетворительныерезультаты в пределах естественных среднегодовых значений. Такие обобщенныесоотношения для отдельных значений Е_Эи п (большинство случаев) приведены втабл. 9б (п. 6.4.2). Инымисловами, существует четкая корреляция между среднегодовыми значениямитемпературы и влажности и влиянием на свойства технических изделий длительновоздействующих переменных природных значений влажности и температуры,наблюдаемых в конкретном районе.

Различие между отдельнымиматериалами и изделиями выражаются в различиях значений постоянных поправок,которые надо прибавлять к среднегодовым значениям температуры и влажности, чтобыполучить конкретные эффективные значения указанных факторов. Таким образом,значения сочетания “среднегодовая относительная влажность - среднегодоваятемпература” являются наиболее объективным представительным метеорологическимпоказателем, на котором должно базироваться климатическое районирование дляучета воздействия влажности на технические изделия, сооружения и материалы (икоторый, в свою очередь, отражает особенности данного района).

Приведенные соображения непротиворечат необходимости для конкретных параметров изделий или материаловпользоваться другими конкретными значениями. Например, для параметров коррозииметаллов имеет большое значение годовая продолжительность пребыванияконденсационной или фазовой пленки влаги на металле. Учитывая при этом, чтофактическая продолжительность пребывания пленок (особенно фазовой) можетсущественно отличаться от измеренной стандартными методами, так как зависит отматериала (металл, пленка окисла, краска), от шероховатости поверхности, иногдаот конфигурации детали, можно принять, что во многих случаях указаннаяпродолжительность также связана со среднегодовыми значениями относительнойвлажности.

Действие влажности нанекоторые материалы (например, иногда на лакокрасочные покрытия) учитываюттолько в весенне-летне-осенний период (например, только при температурах выше 0°С).

Для того чтобы оценитьвозможность унификации способов расчета, эффективные значения температуры ивлажности определяли для некоторых пунктов районов с холодным и умереннымклиматами с учетом и без учета зимнего периода года. Полученные эффективныезначения оказались практически одинаковыми, так как при низкой температуререзко снижается действие влажности. Поэтому и в таких случаях проще брать забазу для расчета среднегодовые значения.

8. Свойства изделияпротивостоять влиянию влажности в сочетании с температурой, характерные для техили иных условий эксплуатации, в конечном итоге могут быть выраженыпродолжительностью влагозащиты данного изделия. Под продолжительностьювлагозащиты понимают такую продолжительность непрерывного воздействияпостоянных и переменных значений влажности, в течение которой параметры изделий(или системы электрической изоляции), определяемые влиянием влажности внешнейсреды, превышают установленные критические значения в условиях эксплуатации илииспытаний (это соответствует сроку L в формуле (4) п. 6.2).

Продолжительностьвлагозащиты целесообразно выражать не в абсолютных, а в относительных единицах,например в виде отношения продолжительности влагозащиты данной конструкции привыбранных значениях влажности и температуры L_Тh к продолжительностивлагозащиты этой же конструкции при 25 °С и 98-100 % относительнойвлажности L_25,100 (приведенная продолжительность влагозащиты К)

.                                                            (1)

В этом случае из результатовисследований в значительной степени устраняется фактор влияния формыконструкции [1].

Приведеннаяпродолжительность влагозащиты Кпредставляет собой обобщающий показатель (параметр) стойкости изделий квоздействию сочетания “влажность - температура” и может быть использована какобобщенный показатель для классификации условий эксплуатации по их воздействиюна технические изделия.

9.Проанализировав данные определения параметра K для многих географических пунктов в разных типахклиматов и для указанных выше типичных значений коэффициентов Е_э и n, втом числе приведенных в [22],и приняв для крупномасштабного обобщения одинаковые ступени нарастанияжесткости для классификационных групп, установили обобщенный критерийклассификации климатов земного шара по влиянию влажности на техническиеизделия. При этом оказалось, что отношения параметров К, определенные для крайних граничных значений четырех группклиматических диапазонов - для верхних границ наиболее увлажненных и наиболеесухих районов, - составляют 6,5 - 7 для одного из типичных значений n =4,5 и 10 - 11 для другого типичного значения n = 8, отношения для n =2 практически совпадают с отношениями для n = 4,5.

Таким образом, наибольшиеразличия в значениях указанных параметров для разных групп материалов непревышают 30 %. Столь небольшие различия позволяют установить единые степенижесткости от района к району с двумя градациями доверительных вероятностей. Сдоверительной вероятностью 0,95 единые степени изменения жесткости для каждогорайона и групп материалов, для которых п составляет 2-6, получаютсяравными 1,5-1,6; для групп материалов, имеющих п в диапазоне 6-10, -равными 1,8. Средние значения степеней изменения жесткости 1,6 могут бытьприняты с доверительной вероятностью 65 % без различия групп материалов.

По данным табл. 9б (п. 6.4.2) и формулам (1) - (4)п. 6.2 были определены значения сочетания “среднегодовая относительнаявлажность - среднегодовая температура” для граничных значений диапазоновпараметров К. При этом различия взначениях К для разных групп материалов нивелировались из-за различныхпоправок при переходе от эффективных к средним значениям согласно табл. 9б.

10. Полученные по данным,указанным в п. 9 настоящего приложения,диапазоны значений сочетания “среднегодовая относительная влажность -среднегодовая температура” нанесены на климатограмму (черт. 1, приложение 9).

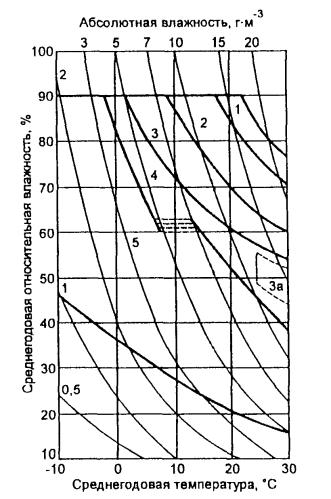

Диапазоны значений на этойклиматограмме являются критериями для классификации типов климатов, отнесения копределенному типу климата того или иного географического пункта и длякрупномасштабного районирования Земного шара по воздействию влажности натехнические изделия.

11. По граничным значениямпараметра К (п. 9 настоящего приложения) определены номинальныесреднегодовые и эффективные значения температуры и влажности для разных условийэксплуатации (табл. 9а, п. 6.3).

12. Степени измененияжесткости между граничными линиями (п. 9 настоящегоприложения) могут быть использованы также при установлении различия вжесткостях режимов ускоренных испытаний изделий на стойкость (устойчивость) квоздействию влажности так, чтобы эти режимы обеспечивали одинаковые срокипребывания изделий в разных условиях эксплуатации, определенных видомклиматического исполнения (например, 1 или 2 года, как в [21]).

Степени изменения жесткости(п. 9 настоящего приложения) могут бытьиспользованы также для установления измененных сроков эксплуатации или храненияизделий с одинаковой влагозащитой при изменении фактических условийэксплуатации или хранения по сравнению с номинальными [22] при градации условий,соответствующих виду климатического исполнения.

Если требуются не толькотакие, но и более мелкие градации изменения условий, используют зависимости (черт. 1 и 2,п. 6.5), полученные на основе экспериментальных данных.

Пример использования этихзависимостей:

Конкретное изделие видаклиматического исполнения В5 было установлено для эксплуатации в номинальныхдля этого изделия условиях при номинальном сроке службы 20 лет. Однакооказалось, что в результате профилактических работ расположенного в том жепомещении другого оборудования, указанное изделие каждый год в течение 12 чподвергается воздействию относительной влажности 100 % при температуре 70 °С. Чтобы установить, насколько это допустимо,по табл. 9а определяют, что дляноминальных условий эксплуатации В5 эффективное значение сочетания“относительная влажность - температура” составляет 80 % при 27 °С. По черт. 2 определяют, что для этого сочетания К = 2. По тому же чертежу определяют,что для сочетания 100 % при 70 °С К=0,04. Следовательно, степень ужесточения условий 2,0 : 0,04 = 50 раз, и каждые12 ч пребывания изделия в новых условиях эквивалентны 25 сут. пребывания вноминальных условиях. Если известно, что в результате действия влажности визделии происходят необратимые процессы, вызывающие ухудшение параметров, тономинальный срок службы этого изделия должен быть сокращен на 25х20 = 500 сут =1,4 года. Если же известно, что при действии влажности параметры изделияухудшаются из-за обратимых процессов, что устраняют при эксплуатационномтехническом обслуживании, то сокращению на 25 эквивалентных суток подлежатпериоды между операциями технического обслуживания, причем только те, накоторые приходится 12-часовое пребывание в новых условиях, без сокращенияноминального срока службы.

(Измененная редакция, Изм. № 4).
