ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГАЗЫ УГЛЕВОДОРОДНЫЕ
СЖИЖЕННЫЕ
МЕТОДЫ ОТБОРА ПРОБ
ГОСТ 14921-78
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ.
| ГАЗЫ УГЛЕВОДОРОДНЫЕ СЖИЖЕННЫЕ Методы отбора проб Liquefied hydrocarbon gases.
Methods of sampling | ГОСТ
14921-78* Взамен
ГОСТ 14921-69 |
Постановлением Государственного комитета СССРпо стандартам от 22 августа 1978 г. № 2282 срок введения установлен
с 01.01.80
Проверен в 1983 г. Постановлением Госстандартаот 19.12.83 № 6669 срок действия продлен
до 01.01.90
Настоящий стандарт распространяется на сжиженные углеводородные газы,находящиеся под избыточным давлением собственных паров, и устанавливает методы отбораих из стационарных емкостей (цилиндрических, шаровых), железнодорожных цистерн,баллонов, а также из трубопроводов при перекачке газов в герметичныйметаллический пробоотборник путем продувки его сжиженным газом
Допускаетсяотбирать пробы сжиженных газов в контейнеры (приложение А)
(Измененнаяредакция, Изм.№ 3).
СОДЕРЖАНИЕ
1.1. Пробы сжиженных углеводородных газов отбирают в количествах,соответствующих требованиям действующей нормативно-технической документации.
1.2. Пробоотборники должны быть чистыми игерметичными. После применения пробоотборники полностью освобождают от продукта,продувают сжатым азотом по ГОСТ 9293-74 иливоздухом и ставят в закрытое вентилируемое помещение, защищенное от пыли иатмосферных осадков. При необходимости пробоотборники обрабатывают водянымпаром перед продувкой азотом.
(Измененнаяредакция, Изм. № 1).

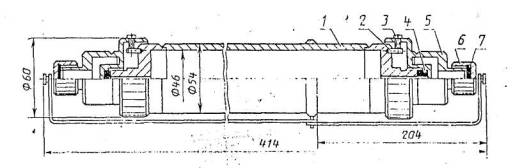

1 - корпус; 2 - штифт; 3 - винт; 4 - уплотнительное кольцо; 5 -запирающая втулка; 6 - заглушка; 7 - резиновая прокладка
Черт. 1

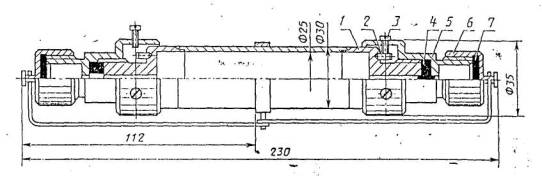

1 - корпус; 2 - штифт; 3-винт; 4- уплотнительное кольцо; 5 - запирающая втулка; 6 - заглушка; 7 - резиновая прокладка.
Черт. 2
1.3. Пустые чистые пробоотборники хранят с открытыми запирающими втулкамии закрытыми заглушками с целью сохранения свойств уплотнительных колец.
1.4. Место для отбора проб должно бытьудобным и оборудовано пробоотборным устройством для подсоединения входногоштуцера пробоотборника. При этом пробоотборник должен быть в вертикальномположении.
Сжиженный газ должен проходить черезпробоотборник снизу вверх
(Измененнаяредакция, Изм.№ 2)
1.5. При отборе проб необходимо соблюдатьправила техники безопасности работы с сжиженными углеводородными газами исосудами, работающими под давлением (приложение А,раздел А5)
(Измененнаяредакция, Изм.№ 3).
2.1. Для отбора проб сжиженных углеводородных газов применяютпробоотборники типа ПУ и ПГО, изготовленные из стали 12Х18Н10Т по ГОСТ5632-72 и рассчитанные на рабочее давление 4,9 МПа (50 кгс/см2),которое указывается на корпусе пробоотборника.
1, 9 - гайки накидные; 2, 4 - прокладки; 3 - впускной и выпускнойвентили; 5 - днище нижнее; 6 - труба; 7 - днище верхнее; 8 - патрубок; 10 -мембрана резиновая
Черт. 3
2.2. Для определения микропримесей (общей серы, сероводорода, влаги идр.) в сжиженных углеводородных газах пробы отбирают в пробоотборники ПУ-400 (черт. 1), ПУ-50 (черт. 2), ПГО-400 (черт. 3)или ПГО-50 (черт. 4).

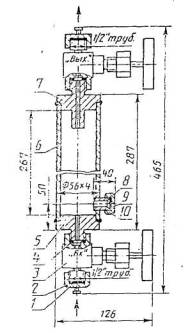

1 - патрубок; 2 -резиновая мембрана; 3, 9 -гайки накидные; 4 - днище верхнее; 5 - корпус; 6 - днище нижнее; 7, 10- прокладки; 8 - вентилъцапковый
2.3. Для определения углеводородного состава сжиженных газов пробыотбирают в пробоотборник ПУ-50, допускается отбирать пробы в пробоотборникПУ-400, ПГО-50 и ПГО-400.
(Измененная редакция, Изм.№ 2)
2.2, 2.3. (Измененная редакция,Изм. № 1).
2.4. Принцип работы уплотнительного кольца. Приповороте по часовой стрелке запирающей втулки 5происходит сначала уплотнение торцовых поверхностей штуцера корпуса и втулки, азатем, при дальнейшей деформации кольца, отверстие в нем перекрывается. Запирающие втулки 5 имеютшесть равно расположенных по окружности резьбовых отверстий для установки винта3. Винт ограничивает ходвращательного движения запирающей втулки 5за счет упора в штифт 2 накорпусе пробоотборника в момент перекрытия проходного отверстия вуплотнительном кольце 4.
Винт может быть ввернут влюбое из шести резьбовых отверстий запирающей втулки таким образом, чтобы вмомент перекрытия проходного отверстия в уплотнительном кольце 4 винт упирался в штифт 2 с одной стороны, и, наоборот, приповороте против часовой стрелки запирающей втулки на один оборот открываетсяпроходное отверстие в уплотнительном кольце, винт 3 упирается в штифт с другой стороны.
Таким образом происходитоткрытие и закрытие пробоотборника и фиксация запирающих втулок. Для надежнойгерметизации штуцеров пробоотборник снабжен заглушками 6.
(Измененная редакция, Изм.№ 2)
2.5. Допускается использовать для отбора пробсжиженных газов аппаратуру по приложению А
(Введендополнительно, Изм.№ 3).
3.1. Пробоотборникиподлежат осмотру перед каждым отбором пробы.
3.1.1. Поверхностьпробоотборника осматривают визуально; она не должна иметь вмятин, трещин идругих дефектов, влияющих на качество и ухудшающих внешний вид пробоотборника.
3.1.2. Проверяют наличиеуплотнительных колец и прокладок в запирающих втулках и заглушках.
(Измененнаяредакция, Изм. № 1).
3.2. При каждой сменерезинового уплотнительного кольца проверяют состояние резьбы запирающей втулкии резьбы штуцера корпуса пробоотборника. Резьба на всех втулках и штуцерахдолжна быть цельной и чистой, смазанной смазкой ЦИАТИМ-221 по ГОСТ 9433-80или смазкой аналогичного типа.
3.3. Винт 3 должен быть ввернут в запирающую втулкутаким образом, чтобы при повороте запирающей втулки по часовой стрелке на одиноборот в момент упора в штифт обеспечивалось полное перекрытие проходногоотверстия в уплотнительном кольце, и, наоборот, при повороте запирающей втулкина один оборот до упора против часовой стрелки полностью открывалось проходноеотверстие уплотнительного кольца.
(Измененнаяредакция, Изм. № 1).
3.4. Проверяют наличиедополнительной прокладки в месте соединения пробоотборника с пробоотборнымустройством. Утечка в соединениях при отборе проб недопустима.
(Введендополнительно, Изм. № 1).
3.5. Перед присоединением пробоотборника продуваютпробоотборную линию отбираемым продуктом для слива отстоявшейся воды и промывкилинии до появления ровной струи продукта
3.5.(Введен дополнительно, Изм.№ 2)
4.1.Отбор проб в пробоотборник типа ПУ
4.1.1. Снимают заглушки с пробоотборника.
4.1.2. Подсоединяютпробоотборник вертикально к пробоотборному устройству любым штуцером, затемоткрывают на один оборот выпускную и впускную запирающие втулки.
4.1.3. Открывают запорнуюарматуру на пробоотборном устройстве и продувают пробоотборник отбираемымпродуктом. Продувку заканчивают после появления ровной струи жидкости, затемзакрывают последовательно выпускную, впускную запирающие втулки и запорнуюарматуру пробоотборного устройства.
4.1.4. Отсоединяютпробоотборник и навертывают на оба штуцера запирающих втулок заглушки.
4.1.5. Открывают на один оборотпоочередно запирающие втулки на 4-5 с для создания в корпусе газовой «подушки»и вновь их закрывают. При этом пробоотборник удерживают вертикально,открываемая втулка должна находиться внизу.
4.2. Отбор проб в пробоотборник типа ПГО
Пробоотборник подсоединяютк пробоотборному устройству вертикально выпускным вентилем вверх, открываютвыпускной и впускной вентили пробоотборника, затем открывают запорную арматурупробоотборного устройства. После появления из пробоотборника ровной струижидкости закрывают выпускной, затем впускной вентили и запорную арматуруисточника газа. Пробоотборник отсоединяют от пробоотборного устройства и длясоздания газовой «подушки» сразу же удаляют 15-20 % пробы. При этомпробоотборник удерживают вертикально, а выпускной штуцер должен находитьсявнизу.
4.3. Отбор проб изстационарных емкостей
Перед отбором пробы из емкости сжиженные газыотстаивают и удаляют, отстой воды и загрязнений. Пробу отбирают с серединывысоты налива емкости
(Измененная редакция, Изм.№ 2)
4.4. Отбор проб изжелезнодорожных цистерн
Пробы сжиженных газов из железнодорожных цистернотбирают с помощью контрольного вентиля опорожнения цистерн, находящегося науровне низа сливно-наливных труб.
Изготовитель отбирает пробу из стационарной емкости.Результаты испытаний распространяются на все цистерны, заполняемые из этойемкости.
При возникновении разногласий пробы отбирают изпервой и каждой четвертой цистерны железнодорожного маршрута, но не менее чемиз двух цистерн если в маршруте семь или менее цистерн
(Измененная редакция, Изм.№ 2)
4.5. Отбор проб из трубопроводов
Пробу сжиженного газа,перекачиваемого по трубопроводу, отбирают из вертикального участкатрубопровода.
4.6. Отбор проб из баллонов
Пробу в жидкой фазеотбирают из баллонов, находящихся в горизонтальном положении.
Пробу продукта отбирают от 1 % баллонов, но не менеечем из трех, если в партии менее 300 баллонов
Примечание. Отбор проб газов вконтейнеры приведен в, приложении А (раздел А7)
4.5, 4.6.(Измененная редакция, Изм. № 1).
(Измененная редакция, Изм.№ 2)
(Измененнаяредакция, Изм.№ 3).
4.7. Отобранные пробысжиженных углеводородных газов транспортируют и хранят в пробоотборниках.Пробоотборники необходимо оберегать от резких ударов.
4.8. Хранение проб осуществляется в помещениях,оборудованных приточно-вытяжной вентиляцией па расстоянии не менее 1 м ототопительных приборов.
(Измененнаяредакция, Изм. № 1).
4.9. Перед отбором пробына анализ снимают заглушки с пробоотборников. Для предотвращения выброса частипробы в помещение лаборатории заглушки снимают в вытяжном шкафу.
(Введендополнительно, Изм. № 1).
ПРИЛОЖЕНИЕ А
Рекомендуемое
Настоящий стандарт устанавливает метод отбора пробнеохлажденных сжиженных нефтяных (углеводородных) газов (пропан, бутан илисмеси из них). Отбор проб для проведения лабораторных испытаний проводят вконтейнеры [1]. Для уменьшения измененийв составе пробы рекомендуется использовать контейнер с изменяющимся объемом.
В настоящем стандарте используют следующееопределение.
Сжиженные нефтяные газы (СНГ) - газы, которые можнохранить и/или с которыми можно работать в жидкой фазе в условиях умеренногодавления при температуре окружающей среды. Они состоят из пропана, пропилена,бутанов и бутиленов с незначительной долей этана, этилена и/или пентанов ипентенов. Обычно их называют по преобладающему углеводороду, например, товарныйбутан или товарный пропан.
Пробу сжиженного нефтяного газа через пробоотборнуюлинию отбирают из источника в контейнер, продувая и заполняя его продуктом.Затем из контейнера выпускают часть пробы для создания 20%-ного газовогопространства и наполнения контейнера жидкостью на 80% его объема.
При отборе представительной пробы из продукта,представляющего смесь сжиженных газов, необходимо принимать во вниманиеследующее:
а) пробы отбирают только из жидкой фазы;
б) не допускается отбирать пробу со дна источника;
в) из-за многообразия конструкций резервуаров дляхранения и транспортирования сжиженных газов трудно установить общий методотбора представительных проб неоднородных смесей. При отборе из источниковбольшого объема повысить однородность пробы можно циркуляцией содержимого передотбором;
г) указания по отбору проб не могут предусмотретьвсе случаи, поэтому при отборе пробы необходимы исключительное внимание иумение;
д) чтобы избежать двухфазного состояния при отборепроб на потоке из трубопровода давление в пробоотборной линии должно быть вышедавления насыщенных паров.
При отборе проб сжиженных нефтяных газов следуетсоблюдать три требования техники безопасности:
а) безопасность при отборе пробы;
б) безопасность контейнера;
в) безопасность при транспортировании.
Во избежание контакта сжиженных газов с кожейнеобходимо использовать перчатки и защитные очки, избегать вдыхания паров.Перед началом и во время отбора пробы оборудование должно быть заземлено. Вовремя продувки и сброса части пробы необходимо обеспечить меры техникибезопасности по защите от сбрасываемых паров и жидкости.
Контейнеры для проб испытывают на давление всоответствии с национальными или местными правилами, максимальное безопасноерабочее давление должно быть указано на контейнере. Контейнеры должны бытьпроверены на герметичность.
После отбора проб контейнеры как можно быстреепомещают в прохладное место. Пробу хранят охлажденной до завершения испытанияили предусматривают вспомогательные средства, чтобы избежать чрезмерногоизменения температуры пробы.
При транспортировании контейнер помещают врешетчатую тару с ячейками и используют защитный колпачок на вентилях воизбежание случайного открытия или повреждения их. Вентили рекомендуется всегдазакрывать колпачками.
А.6. Аппаратура
А.6.1. Контейнер для проб
Контейнеры для проб и соединения изготовляют изкоррозионно-стойкого материала, обеспечивающего максимальную безопасность.Пригодным материалом является нержавеющая сталь. Размер контейнера зависит отколичества пробы. При транспортировании контейнер должен соответствоватьнациональным или международным правилам по транспортированию опасных веществ.
Типы контейнеров приведены на рисунке А.1. На контейнере должнобыть четко указано место сливной трубки для сброса части пробы.
А.6.2. Пробоотборная линия
Пробоотборная линия должна быть изготовлена изматериала, предпочтительно металла, стойкого к отбираемому продукту. На линиидолжны быть вентили на источнике с продуктом и контейнере и дополнительнорегулирующий, вентиль А и продувочный вентиль Б (рисунок А.1).
А.6.3. Подсоединение к контейнеру
Используют металлические соединители.
А.7.Процедура отбора проб
А.7.1 Продувка пробоотборной линии
Присоединяют пробоотборную линию к источникупродукта и вентилю В. Закрывают вентили А, Б и В (рисунок А.1). Открываютвентиль на источнике продукта и продувают пробоотборную линию, открыв вентили Аи Б.
А.7.2. Продувка контейнера
А.7.2.1. Контейнер для проб с одним вентилем
Открывают вентиль В и частично заполняютконтейнер пробой. Закрывают вентиль А и испарившуюся часть пробы выпускаютчерез вентиль Б. Переворачивают контейнер и через вентиль Б сливают остатокпробы в виде жидкости. Операцию повторяют не менее трех раз.
А.7.2.2. Контейнердля проб с двумя вентилями
При использовании контейнера для проб с двумявентилями его располагают вертикально вентилем Д вверх. Закрывают вентили Б и Ви открывают Вентиль А (рисунок А.1). Открывают вентиль Ви частично заполняют контейнер пробой, слегка открывая вентиль Д. Закрываютвентиль А и испарившуюся часть пробы выпускают через вентиль Д. Закрываютвентиль Д, переворачивают контейнер и, открыв вентиль Д, сливают остаток пробыв виде жидкости. Операцию повторяют не менее трех раз.
А.7.3. Отбор пробы
Закрывают вентиль Б, отрывают вентили А и В,заполняют контейнер пробой. Закрывают вентиль В и на источнике продукта.Открывают вентиль Б. После того, как давление полностью снимется, отсоединяют пробоотборнуюлинию от источника и контейнера с пробой. Пробу бракуют, если обнаруживаетсяутечка или какой-либо вентиль открывался во время манипуляций с контейнером допроведения операций, указанных в А.7.4.1 или А.7.4.2.
А.7.4. Создание газового объема над уровнем продукта
Сразу после отбора пробы создают 20%-ный газовыйобъем над уровнем продукта в контейнере, как указано в А.7.4.1 или А.7.4.2.
А.7.4.1. По массе
Взвешивают заполненный контейнер и вычитают массутары. Рассчитывают массу продукта, которую следует выпустить, чтобы получитьтребуемое пространство над уровнем продукта в контейнере. Переворачиваютконтейнер, чтобы вентиль В был внизу, слегка его открывают и сливаютрассчитанную массу продукта. Закрывают вентиль В и снова взвешивают контейнер. Вслучае необходимости операцию повторяют.
Если контейнер нельзя взвесить сразу, то сливают небольшоеколичество пробы из жидкой фазы, чтобы предотвратить избыточное давление,причиной которого может быть расширение пробы при повышении температуры. Еслипробы, возможно, подвергались воздействию значительного повышения температурыдо испытания, то удаляют от 20 до 30 % продукта.
Этот способ не является предпочтительным.
А.7.4.2. Спомощью сливной трубки
Контейнер со сливной трубкой соответствующей длины(20%-ный газовый объем) располагают вертикально (трубкой вверх) и сразуприоткрывают верхний вентиль. Дают избытку жидкости выйти и при первомпоявлении газа закрывают вентиль. Если жидкость не выходит, пробу бракуют изаново заполняют контейнер.
А.7.5. Проверка на герметичность
После сброса избыточного продукта, чтобы осталосьтолько 80 % (по объему) пробы, контейнер следует проверить на герметичностьлюбым пригодным способом, например, погружением в водяную баню. Еслиобнаруживают утечку, пробу бракуют. Перед следующим отбором пробы этотконтейнер ремонтируют или заменяют.

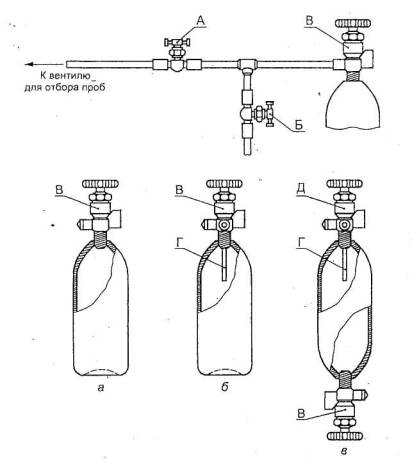

а- контейнер с одним вентилем; б -контейнер со сливной трубкой; в -контейнер с двумя вентилями; А -регулирующий вентиль; Б -продувочный вентиль; В - впускнойвентиль; Г - сливная трубка; Д - выпускной вентиль
РисунокА.1 - Контейнеры для проб и пробоотборная линия
[1] ИСО 9162-88 Нефтепродукты.Топлива (класс F). Сжиженные нефтяные газы. Спецификация».
(ИУС № 7 2000 г.)
(Введено дополнительно, Изм.№ 3).
