Настоящий стандарт распространяется на автоматические промышленные газоанализаторы, в том числе газоаналитические преобразователи и газоаналитические приборы Государственной системы промышленных приборов и средств автоматизации (ГСП), предназначенные для измерения содержания одного или нескольких компонентов в газовой смеси.
Стандарт не распространяется на:
- газоанализаторы, предназначенные для эксплуатации в условиях, отличных от условий, предусмотренных системой ГСП;
- средства измерений, предназначенные для получения информации в виде частичного или полного спектра анализируемой газовой смеси (оптические спектрометры, газовые хроматографы и др.);
- средства измерений содержания влаги в газовых средах;
- газоаналитические установки и системы.

Обозначение: ГОСТ 13320-81*
Название рус.: Газоанализаторы промышленные автоматические. Общие технические условия
Статус: действующий ПЕРЕИЗДАНИЕ (декабрь 1988 г.) С ИЗМЕНЕНИЯМИ № 1, 2, 3, 4, утвержденными в январе 1983 г., июне 1987 г., июне 1988 г., декабре 1988 г. (ИУС 5-83, 9-87, 10-88, 3-89).
Заменяет собой: ГОСТ 20220-74 «Приборы газоаналитические промышленные автоматические непрерывного действия. Методы испытаний» ГОСТ 13320-69
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.01.1983
Разработан: Министерство приборостроения, средств автоматизации и систем управления
Утвержден: Госстандарт СССР (12.03.1981)
Опубликован: Издательство стандартов № 1989

ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР

ГАЗОАНАЛИЗАТОРЫ ПРОМЫШЛЕННЫЕ
АВТОМАТИЧЕСКИЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ13320-81

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР

ГАЗОАНАЛИЗАТОРЫ ПРОМЫШЛЕННЫЕ АВТОМАТИЧЕСКИЕ

Общие технические условия

Industrial automatic gas analysers. General specifications

ГОСТ 13320-81

Взамен

ГОСТ 13320-69,

ГОСТ 20220-74

Срок действия с 01.01.83

до 01.01.94

вчасти газоанализаторов, разработанных до 01.01.83

с 01.01.85

Несоблюдениестандарта преследуется по закону

Настоящийстандарт распространяется на автоматические промышленные газоанализаторы, в томчисле газоаналитические преобразователи и газоаналитические приборыГосударственной системы промышленных приборов и средств автоматизации (ГСП),предназначенные для измерения содержания одного или нескольких компонентов вгазовой смеси.

Стандартне распространяется на:

газоанализаторы,предназначенные для эксплуатации в условиях, отличных от условий,предусмотренных системой ГСП;

средстваизмерений, предназначенные для получения информации в виде частичного илиполного спектра анализируемой газовой смеси (оптические спектрометры, газовыехроматографы и др.);

средстваизмерений содержания влаги в газовых средах;

газоаналитическиеустановки и системы.

Поясненияк терминам указаны в справочном приложении 1.

1. КЛАССИФИКАЦИЯ

1.1.В зависимости от назначения газоанализаторы различают по:

наименованиямопределяемого компонента;

диапазонамизмерений;

наименованиямне определяемого компонента.

1.2.(Исключен, Изм. № 4).

1.3.В зависимости от режима работы газоанализаторы подразделяют на:

непрерывногодействия;

циклическогодействия.

1.4. В зависимости от воздействия окружающейсреды газоанализаторы подразделяют на исполнения по ГОСТ 12997-84.

1.5. По устойчивости к механическим воздействиямгазоанализаторы подразделяют на исполнения по ГОСТ12997-84.

1.6.В зависимости от возможности перемещения в процессе эксплуатациигазоанализаторы подразделяют на:

стационарные;

передвижные;

переносные;

носимые(индивидуальные).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1.Газоанализаторы должны изготовляться в соответствии с требованиями настоящегостандарта, стандартов или технических условий на газоанализаторы конкретныхтипов по рабочим чертежам, утвержденным в установленном порядке.

2.1а.(Исключен, Изм. № 4).

2.2.Требования к конструкции

2.2.1. Соединения газоанализаторов с внешнимиэлектрическими цепями и ряды их присоединительных размеров - по ГОСТ 10434-82 ,ГОСТ 25154-82,ГОСТ 25705-83, ГОСТ 25034-85,ГОСТ 25030-81,ГОСТ 19104-88,с пневматическими и гидравлическими линиями - по ГОСТ 25164-82и 25165-82, с газовыми системами и элементами - по ГОСТ 13093-81 .

(Измененнаяредакция, Изм. № 2).

2.2.2. Циферблаты и шкалы газоаналитическихприборов - по ГОСТ 5365-83.

Приприменении неравномерной шкалы максимальное отношение длин делений шкалы сравной ценой деления должно быть не более трех.

2.2.3. Конструкция газоанализатора должнаобеспечивать герметичность газового канала при избыточном давлении, не менеечем в 1,5 раза превышающем максимальное избыточное давление анализируемойгазовой смеси в газовом канале.

Избыточноедавление, время выдержки газового канала под давлением и допускаемое падениедавления должны быть установлены в стандартах или технических условиях нагазоанализаторы конкретных типов с учетом объема газового канала, соединительныхтрубок, манометра, а также общих требований по технике безопасности,особенностей работы газоанализатора и физических свойств анализируемой газовойсмеси.

2.2.3.1.Требования к герметичности газового канала при разрежении должныустанавливаться в стандартах или технических условиях на газоанализаторыконкретных типов.

Допускаетсятребования к герметичности не устанавливать, если газоанализатор погружен ванализируемую газовую среду.

2.2.4. Масса и габаритные размеры должны устанавливатьсяв стандартах или технических условиях на газоанализаторы конкретных типов взависимости от назначения, области применения и конструктивного исполнения.

(Измененнаяредакция, Изм. № 4).

2.2.5. Газоанализаторы, в которых имеютсяисточники радиопомех, должны соответствовать требованиям «Общесоюзных нормдопускаемых индустриальных радиопомех» (Нормы 1-72-9-72).

2.2.6. Для газоанализаторов циклическогодействия продолжительность одного цикла Tц должна устанавливаться в стандартах илитехнических условиях на газоанализаторы конкретных типов.

2.2.7.Конкретные параметры технической диагностики, периодичность и объем контролядиагностических параметров устанавливают в стандартах или ТУ на газоанализаторыконкретных типов.

(Измененнаяредакция, Изм. № 2).

2.3. Требованияпо устойчивости к внешним воздействиям

2.3.1. Газоанализаторы должны выдерживатьперегрузку, вызванную выходом содержания определяемого компонента за пределыизмерений.

Перегрузкадолжна выражаться в процентах от разности между пределами измерений.

Значениеперегрузки, время воздействия и время восстановления показаний (выходногосигнала) после снятия перегрузки должны быть установлены в стандартах илитехнических условиях на газоанализаторы конкретных типов.

2.3.2. Рабочие климатические условия выбирают по ГОСТ 15150-69 и устанавливают в стандартах или технических условиях на газоанализаторыконкретных типов.

2.3.3. Исполнения по защищенности от воздействияокружающей среды выбирают по ГОСТ12997-84 и устанавливают в стандартах илитехнических условиях на газоанализаторы конкретных типов.

2.3.4. Исполнения по устойчивости и прочности кмеханическим воздействиям выбирают по ГОСТ12997-84 и устанавливают в стандартах илитехнических условиях на газоанализаторы конкретных типов.

2.3.2-2.3.4.(Измененная редакция, Изм. № 4).

2.3.5,2.3.6. (Исключены, Изм. № 4)

2.3.7. Газоанализаторы должны сохранятьработоспособность при воздействии на них индустриальных радиопомех, непревышающих норм, предусмотренных в «Общесоюзных нормах допускаемыхиндустриальных радиопомех» (Нормы 1-72-9-72).

2.4. Требованияк входным сигналам

2.4.1.Содержание определяемого компонента должно характеризоваться молярной долейкомпонента или объемной долей компонента, либо массовой концентрациейкомпонента, либо парциальным давлением компонента.

Молярнуюдолю и объемную долю компонента выражают в процентах или миллионных долях.

Массовуюконцентрацию выражают в граммах на кубический метр, миллиграммах на кубическийметр. Парциальное давление компонента выражают в Паскалях.

(Измененнаяредакция, Изм. № 2).

2.4.2.В стандартах или технических условиях на газоанализаторы конкретных типовдолжны быть указаны следующие параметры анализируемых газовых смесей:

пределыизменений содержания определяемого компонента;

номинальныезначения и (или) пределы изменений содержания неопределяемых компонентов, в томчисле влаги;

номинальныезначения и пределы изменений расхода, давления и температуры;

допустимыесодержания взвешенных твердых и жидких частиц и коррозионно-активных примесей.

Параметрыдолжны нормироваться относительно входа газоанализатора для рабочих условийприменения.

Примечания:

1.Входом газоаналитического прибора (преобразователя) считается гнездо (штуцер)или любое другое отверстие, в которое подаются поверочные газовые смеси.

2. При необходимости вместо (или кроме),расхода может нормироваться скорость потока в точке (или относительноточки) отбора смеси.

(Измененнаяредакция, Изм. № 1, 2).

2.5. Требованияк выходным сигналам

2.5.1. Выходные сигналы газоанализаторов,предназначенные для информационной связи с другими изделиями, - по ГОСТ 12997-84,ГОСТ 26.010-80, ГОСТ 26.011 -82, ГОСТ 26.013 -82,ГОСТ 26.014-81.

(Измененнаяредакция, Изм. № 2, 4).

2.5.2. (Исключен, Изм. № 4).

2.6. Требованияк параметрам питания

2.6.1. Параметры питания газоанализаторов - по ГОСТ 12997-84или ГОСТ 18953-73.

(Измененнаяредакция, Изм. № 4).

2.6.2.Параметры питания должны устанавливаться в стандартах или технических условияхна газоанализаторы конкретных типов.

2.7. Требованияк нормируемым метрологическим характеристикам

2.7.1. Для газоанализаторов следуетустанавливать следующие метрологические характеристики:

а)диапазон измерений;

б)основную погрешность;

в)вариацию выходного сигнала (показаний);

г)изменение выходного сигнала (показаний) за регламентированный интервал времени;

д)функции влияния или дополнительные погрешности, вызванные изменением влияющейвеличины в пределах рабочих условии;

е)время установления выходного сигнала (показаний).

Примечания:

1.Допускается нормировать вместо основной погрешности систематическую и случайнуюсоставляющие основной погрешности.

2.Допускается нормировать время задержки выходного сигнала.

3.Функцией влияния в данном стандарте называется зависимость дополнительной погрешностиот изменений влияющей величины в пределах рабочих условий.

4.Вариацию выходного сигнала (показания) допускается не нормировать, если еезначение менее 0,2 Δд.

5. Для газоанализаторов, у которых показаниякорректируются потребителем при эксплуатации, допускается вместо изменениявыходного сигнала (показаний) за регламентированный интервал временинормировать интервал времени работы газоанализатора без корректировкипоказаний, в течение которого основная погрешность (систематическаясоставляющая основной погрешности) находится в заданных пределах.

(Измененнаяредакция, Изм. № 1, 3).

2.7.2. Для газоаналитических преобразователей, атакже газоаналитического прибора с неименованной шкалой, или шкалой,отградуированной в единицах, отличных от входной величины, кроме характеристик,указанных в п. 2.7.1,следует нормировать функцию преобразования.

(Измененнаяредакция, Изм. № 2).

2.7.3. Для показывающих газоаналитическихприборов, кроме метрологических характеристик, указанных в п. 2.7.1,следует нормировать цену деления шкалы, а для цифровых - номинальную ценуединицы наименьшего разряда кода, вид выходного кода и число разрядов.

(Измененнаяредакция, Изм. № 1, 2).

2.7.4.Если диапазон показаний показывающих газоаналитических приборов не совпадает сдиапазоном измерений, то следует кроме метрологических характеристик, указанныхв пп. 2.7.1,2.7.3,нормировать диапазон показаний.

2.7.5.Для газоаналитических преобразователей, работающих в системе авторегулирования,критичных к значениям динамических погрешностей, а также для газоанализаторов,в результате измерения которыми вводятся поправки на значения динамическихпогрешностей, кроме характеристик, указанных в пп. 2.7.1, 2.7.2 и (или) 2.7.3,следует нормировать переходную характеристику.

Характеристики,указанные в п. 2.7.1е и примечании 2 к п. 2.7.1,в этом случае не нормируют.

(Измененнаяредакция, Изм. № 2).

2.7.6. Метрологические характеристики должнынормироваться следующим образом:

а)пределы измерений - для диапазона измерений;

б)предел допускаемой основной погрешности - для основной погрешности;

в)предел допускаемой вариации выходного сигнала (показаний) - для вариациивыходного сигнала (показаний);

г)предел допускаемого изменения выходного сигнала (показаний)- для изменениявыходного сигнала (показаний) за регламентированный интервал времени;

д)предел допускаемой систематической составляющей основной погрешности - длясистематической составляющей основной погрешности;

е)предел допускаемого среднего квадратического отклонения- для случайнойсоставляющей основной погрешности;

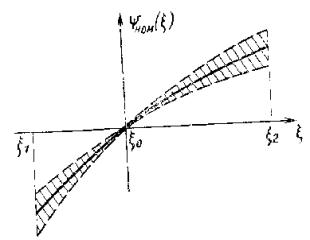

ж)номинальную функцию ψном(ξ) и пределы допускаемыхотклонений от нее или однозначную предельную функцию ψп1(ξ)или двузначную предельную функцию ψп2(ξ) - для функциивлияния, которая может быть выражена в виде графика, таблиц или формул,приведенных в справочном приложении 2;

з)предел допускаемой дополнительной погрешности Dlд(ξ)- для дополнительной погрешности, вызванной изменением влияющей величины впределах рабочих условий;

и)номинальное время установления показаний Т0,9ном и пределыдопускаемых отклонений от него или предел Т0,9д допускаемоговремени установления выходного сигнала (показания) - для времени установлениявыходного сигнала (показаний);

к)номинальную характеристику и пределы допускаемых отклонений от нее - дляпереходной характеристики;

л)номинальную статическую функцию преобразования - для статической функциипреобразования;

м)номинальное время задержки Т0,1ном и пределы допускаемыхотклонений от него или предел допускаемого времени задержки выходного сигнала(показаний) Т0,1д - для времени задержки выходного сигнала(показаний);

н)начальное и конечное значения шкалы - для диапазона показаний;

о)предел допускаемого интервала времени работы газоанализатора без корректировкипоказаний - для интервала времени работы газоанализатора без корректировкипоказаний.

Примечания:

1.Время задержки следует определять как интервал, отсчитываемый от моментаскачкообразного изменения на входе газоанализатора содержания компонента в газовойсмеси, до момента, соответствующего нарастанию выходного сигнала до уровня 0,1.

2. Если изменения выходного сигнала (показаний)за регламентированный интервал времени существенно изменяются по диапазонуизмерений, то следует дополнительно нормировать предел допускаемых измененийвыходного сигнала (показаний) для начального участка диапазона измерений.

(Измененнаяредакция, Изм. № 3).

2.7.7. Нормируемые метрологическиехарактеристики устанавливают в стандартах или технических условиях нагазоанализаторы конкретных типов в зависимости от назначения и областиприменения с указанием нормальных и рабочих условий применения и условийповерки по ГОСТ 8.401-80 .

(Измененнаяредакция, Изм. № 4).

2.7.8.(Исключен, Изм. № 2).

2.7.9. Регламентированный интервал времени (п. 2.7.6г)следует выбирать из ряда: 8, 24 ч, 3, 5, 7, 14, 30 сут с учетом табл. 1.

Таблица 1

Наименование подгрупп газоанализаторов

Единица измерения

Значение показателя

Газоанализаторы для контроля и регулирования технологических процессов стационарные

сут

1, 3, 5, 7, 14, 30 и более

Газоанализаторы для инспекционного контроля содержаний компонентов в выбросах промышленных предприятий

сут



стационарные



3, 7

передвижные



1, 3

Газоанализаторы для контроля содержания компонентов в выбросах транспортных средств

ч



стационарные



8, 24

переносные



8

Газоанализаторы для контроля содержания вредных веществ в воздухе рабочей зоны





стационарные

сут

1, 3, 5, 7, 14, 30

переносные

ч

8, 24

индивидуальные

ч

8

Интервал времени работы газоанализаторабез корректировки показаний (п. 2.7.6о) следует выбирать из ряда 1, 3, 8, 24 ч,3, 7, 14 сут.

(Измененнаяредакция, Изм. № 4).

2.7.10. Нормы метрологических характеристик,устанавливаемые для нормальных условий, должны быть:

а)не более 25 % разности между пределами измерений - для пределов допускаемойосновной погрешности (Dд);

б,в)(Исключены, Изм. № 2).

г)не более 50 % от Dд или Dсд-для предела (bд)допускаемой вариации выходного сигнала (показаний);

д)не более 50 % от Dд  или Dсд- для предела допускаемых изменений выходного сигнала (показаний) зарегламентированный интервал времени (Dtд);

е)не более 20 % от Т0,9ном - для пределов допускаемыхотклонений от номинального времени установления показаний.

Примечания:

1.Значение предела допускаемой систематической составляющей основной погрешности(Dсд) и значения пределадопускаемого среднего квадратического отклонения sд () устанавливают в стандартах и ТУ на газоанализаторыконкретных типов.

2.При записи следует применять обозначения:

Δ - для абсолютной погрешности; g - для приведенной погрешности.

(Измененнаяредакция, Изм. № 2).

2.7.11.Нормы на дополнительные погрешности газоанализатора от изменений каждой извлияющих величин, а также модель рабочих условий, принятую для рассчетасуммарной оценки дополнительных погрешностей и методику рассчета устанавливаютв стандартах или технических условиях на газоанализаторы конкретных типов,исходя из границ допускаемой оценки дополнительных погрешностейгазоанализаторов, которые не должны превышать удвоенного значения пределов допускаемойосновной приведенной погрешности.

Длягазоанализаторов с пределами допускаемой основной приведенной погрешности ± 2,5% и менее, границы допускаемой суммарной оценки дополнительных погрешностейвыбирают по согласованию с заказчиком (основным потребителем).

(Измененнаяредакция, Изм. № 4).

2.7.12.2.7.13. (Исключены, Изм. № 4).

2.7.14.Нормы метрологических характеристик для влияющих величин, не оговоренныенастоящим стандартом, должны устанавливаться в стандартах или техническихусловиях на газоанализаторы конкретных типов.

2.7.15.Допускается не устанавливать нормы влияния влияющей величины, еслидополнительная погрешность в пределах рабочих условий не превышает 20 % от Dдили от Dсд.

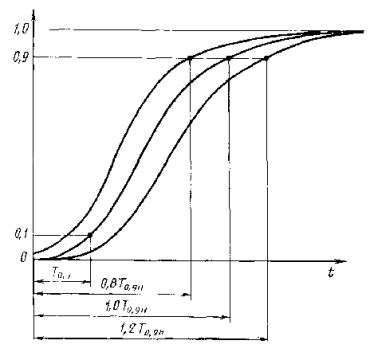

2.7.16. Номинальная переходная характеристика играницы допускаемых отклонений от нее должны представляться в форме графика,приведенного в справочном приложении 3.

Границыдопускаемых отклонений от номинальной переходной характеристики должны устанавливатьсяпараллельным смещением переходной характеристики по оси времени на ± 20 %номинального значения Т0,9ном времени установления выходногосигнала (показаний).

2.7.17.В зависимости от времени установления выходного сигнала газоанализаторы подразделяютна группы в соответствии с табл. 1.

Таблица 1

Обозначение группы

Наименование группы

Время установления выходного сигнала (показаний), с

И-1

Быстродействующая

До 10

И-2

Малоинерционная

Св. 10 » 30

И-3

Инерционная

» 30 » 60

И-4

С большой инерционностью

» 60 » 120

И-5

Медленнодействующая

» 120

2.7.18. В зависимости от допускаемого угланаклона газоанализаторы подразделяют на группы в соответствии с табл. 2.

Таблица 2

Обозначение группы

Наименование группы

Допускаемый угол наклона в любом направлении

НЗ

Независимая

20°

З

Зависимая

5

НН

Не допускающая наклона

1

2.8.Требования к времени прогрева

2.8.1.Время прогрева газоанализатора, отсчитываемое от момента его включения в сетьпитания до момента установления показаний (выходного сигнала), должно устанавливатьсяв стандартах или технических условиях на газоанализаторы конкретных типов.

Взависимости от времени прогрева газоанализаторы подразделяют на группы всоответствии с табл. 3.

Таблица 3

Обозначение группы

Наименование группы

Время прогрева, мин

П-1

Практически не требующая прогрева

Не более 10

П-2

С предварительным прогревом

От 10 до 60

П-3

С длительным временем прогрева

Св. 60

2.9. Требования к надежности

2.9.1.Номенклатура и значения показателей надежности устанавливают в стандартах илитехнических условиях на газоанализаторы конкретных типов по согласованию сзаказчиком (основным потребителем), при этом средняя наработка на отказ должнабыть не менее указанной в табл. 2.

Таблица 2

Наименование подгрупп газоанализаторов

Средняя наработка на отказ, ч, не менее

Газоанализаторы для контроля и регулирования технологических процессов стационарные

Газоанализаторы для инспекционного контроля содержаний компонентов в выбросах промышленных предприятий

15000

стационарные

15000

передвижные

15000

Газоанализаторы для контроля содержания компонентов в выбросах транспортных средств



стационарные

15000

переносные

10000

Газоанализаторы для контроля содержания вредных веществ в воздухе рабочей зоны



переносные

15000

индивидуальные

10000

2.9.2. Значения установленной безотказнойнаработки должны быть не менее 10 % значений средней наработки на отказ.

2.9.3.Критериями отказов газоанализаторов считается несоответствие метрологическихпоказателей (п. 2.7.6), параметров, обеспечивающих безопасноеприменение газоанализаторов, параметров средств встроенного контролятехнического состояния и индикации (сигнализации) отказов газоанализаторовзначениям установленных в стандартах или технических условиях нагазоанализаторы конкретных типов.

2.9.4.В эксплуатационной документации на газоанализатор следует указыватьрекомендуемый интервал времени работы газоанализатора без вмешательстваоператора (интервал времени, в течение которого основная погрешность илисистематическая составляющая основной погрешности, не превышает предела Dд(Dсд),установленного для газоанализаторов данного типа).

2.9.1- 2.9.4. (Измененная редакция, Изм. № 4).

2.10. Требования к газоанализаторам в упаковкедля транспортирования- по ГОСТ12997-84. Допускается в технически обоснованныхслучаях по согласованию между изготовителем и потребителем устанавливать встандартах и ТУ на газоанализаторы конкретных типов другие требования кгазоанализаторам в упаковке для транспортирования.

(Измененнаяредакция, Изм. № 2).

2.11. Требования к электрической прочности исопротивлению изоляции электрических цепей газоанализаторов должныустанавливаться по ГОСТ 21657-83.

2.12. Потребляемую газоанализаторами мощностьустанавливают в ТУ на газоанализаторы конкретных типов.

2.13.Требования к системе технического обслуживания и ремонта устанавливают встандартах или ТУ на газоанализаторы конкретных типов.

2.14.Требования к режимам технологического прогона устанавливают в стандартах и(или) ТУ на газоанализаторы конкретных типов.

2.12- 2.14. (Введены дополнительно, Изм. № 2).

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. Требования безопасности к конструкциигазоанализаторов - по ГОСТ 12.2.007.0-75 .

Конструкциюоболочек следует выбирать в соответствии с условиями эксплуатации по ГОСТ14254-80.

3.2. Газоанализаторы не должны быть источникамиопасных излучений и выделений вредных веществ, загрязняющих воздух выше норм,установленных ГОСТ 12.1.005-88 .

3.3. Газоанализаторы взрывобезопасногоисполнения должны быть повышенной надежности против взрыва или взрывобезопасныев зависимости от уровня взрывозащиты. Вид взрывозащиты газоанализаторов долженбыть одним из следующих: заполнение или продувка оболочки под избыточнымдавлением, взрывонепроницаемая оболочка, искробезопасная электрическая цепь,защита вида «е», специальный вид взрывозащиты - по ГОСТ 22782.0-81 ,ГОСТ 22782.3-77, ГОСТ 22782.4-78 , ГОСТ 22782.5-78 , ГОСТ 22782.6-81 и ГОСТ 22782.7-81 .

(Измененнаяредакция, Изм. № 2).

3.4. В стандартах или технических условиях нагазоанализаторы конкретных типов должны быть установлены требованиябезопасности - по ГОСТ 1.5-85.

(Измененнаяредакция, Изм. № 2).

4. КОМПЛЕКТНОСТЬ

4.1. В комплект газоанализатора должны входить:

запасныечасти и принадлежности (в том числе элементы);

присоединительныедетали для подключения внешних линий и специальный инструмент, необходимый кпроцессе монтажа и эксплуатации в соответствии с техническими условиями нагазоанализаторы конкретных типов;

эксплуатационнаядокументация - по ГОСТ2.601-68;

инструкцияпо поверке (при отсутствии раздела «Методика поверки» в эксплуатационнойдокументации).

(Измененнаяредакция, Изм. № 2).

5. ПРИЕМКА

5.1.Для проверки соответствия требованиям настоящего стандарта газоанализаторыследует подвергать испытаниям:

приемо-сдаточным,периодическим, при необходимости - типовым по ГОСТ15.001-88;

государственнымпо ГОСТ8.383-80;

контрольнымиспытаниям на надежность.

5.2. Организация и порядок проведенияприемо-сдаточных, периодических и типовых испытаний - по ГОСТ 15.001-88 ,ГОСТ 26964-86, государственных испытаний - по ГОСТ 8.001-80.

5.3. Газоанализаторы единичного производстваподвергают метрологической аттестации по ГОСТ 8.326 -78.

5.4.Методы, планы и периодичность контрольных испытаний на надежность - постандартам и ТУ на газоанализаторы конкретных типов, для крупносерийного имассового производства - по ГОСТ27.410-87.

5.5. Организация и порядок поверкигазоанализаторов - по ГОСТ 8.513-84и методикам, утвержденным в установленном порядке.

5.6. Порядок проведения испытанийгазоанализаторов взрывозащищенного исполнения - по ГОСТ 12.2.021-76 .

(Измененнаяредакция, Изм. № 2).

6. МЕТОДЫ ИСПЫТАНИЙ

6.1.Общие требования к методам испытаний

6.1.1. Нормальные условия испытаний при контролеметрологических характеристик следует устанавливать в стандартах илитехнических условиях на газоанализаторы конкретных типов в соответствии стребованиями ГОСТ 8.395-80 .

(Измененнаяредакция, Изм. № 1).

6.1.2.Средства измерений, применяемые при испытаниях, должны быть указаны встандартах или технических условиях на газоанализаторы конкретных типов.Проверка выполнения требований безопасности, герметичности газового канала,электрической изоляции и времени прогрева должна предшествовать другим видамиспытаний.

6.1.3.Интервал времени, в течение которого производят n отсчетов при определении основнойпогрешности, систематической и случайной составляющих основной погрешности, атакже при определении изменения показаний (выходного сигнала) на участкахрегламентированного интервала времени следует устанавливать в стандартах илитехнических условиях на газоанализаторы конкретных типов по ГОСТ8.009-84 с учетом времени установления показаний (выходного сигнала) итехнических возможностей.

6.2.Проверка на соответствие требований кконструкции

6.2.1.Проверку газоанализатора на соответствие требованиям пп. 2.2.1, 2.2.2проводят визуально.

6.2.2. Проверку герметичности газового каналагазоанализатора (п. 2.2.3)проводят при отключенном электрическом питании.

Методиспытания герметичности газового канала газоанализатора выбирают по ГОСТ24054-80 и устанавливают в стандартах или технических условиях нагазоанализаторы конкретных типов.

(Измененнаяредакция, Изм. № 1).

6.2.3.Массу и габаритные размеры газоанализатора (п. 2.2.4) проверяют спогрешностью не более ± 5 %.

Измеренныемасса и габаритные размеры газоанализатора не должны превышать норм,установленных в стандартах или технических условиях на газоанализаторыконкретных типов.

6.2.4. Уровень радиопомех (п. 2.2.5),создаваемый газоанализаторами, - по «Общесоюзным нормам допускаемыхиндустриальных радиопомех» (Нормы 1-72-9-72).

Проверкупроводят, если газоанализатор по принципу действия является источникомрадиопомех.

(Введендополнительно, Изм. № 1, 3).

6.2.5.Продолжительность одного цикла Tц газоанализаторациклического действия (п. 2.2.6) проверяют по методикам, установленным встандартах или технических условиях на газоанализаторы конкретных типов.

6.3.Проверка на устойчивость к внешнимвоздействиям (п. 2.3)

6.3.1.Устойчивость к перегрузке (п. 2.3.1) проверяют в нормальных условияхиспытаний.

Припроверке должно быть проведено сравнение показаний (выходного сигнала)газоанализатора при подаче на его вход поверочной газовой смеси № 1 или 5 до ипосле перегрузки.

Разностьмежду показаниями (выходных сигналов) газоанализатора после и до перегрузки недолжна превышать предела допускаемой основной погрешности (предела допускаемой систематическойсоставляющей основной погрешности).

6.3.2. Защищенность газоанализатора отвоздействия окружающей среды (п. 2.3.3)проверяют методами, установленными в стандартах или технических условиях на газоанализаторыконкретных типов в соответствии с ГОСТ12997-84.

6.3.3.Устойчивость и прочность газоанализаторов к механическим воздействиям (п. 2.3.4)проверяют методами, установленными в стандартах или технических условиях нагазоанализаторы конкретных типов в соответствии с ГОСТ 12997-84.

6.3.2,6.3.3. (Измененная редакция, Изм. № 4).

6.3.4.6.3.5. (Исключен, Изм. № 4).

6.3.6.Методика проверки работоспособности газоанализатора при воздействии на нихиндустриальных радиопомех (п. 2.3.7) должна устанавливаться в стандартах илитехнических условиях на газоанализаторы конкретных типов, если газоанализаторыпо принципу действия чувствительны к радиопомехам.

6.4.Проверку выполнения требований к входным сигналам (п. 2.4) проводят путем анализаконструкторской документации.

6.5.Проверку на соответствие требованиям к выходным сигналам (п. 2.5)проводят по методике, установленной в стандартах или технических условиях нагазоанализаторы конкретных типов.

6.6.Проверку газоанализатора на соответствие требованиям к параметрам питания (п. 2.6)проводят по методике, установленной в стандартах или технических условиях нагазоанализаторы конкретных типов.

6.7.Определение метрологических характеристик(п. 2.7)

6.7.1.Проверку газоанализатора на соответствие метрологическим характеристикам (п. 2.7.10)проводят на поверочных газовых смесях.

Номинальноесодержание определяемого компонента и пределы допускаемых отклонений от негодолжны соответствовать табл. 4.

Таблица 4

Номер поверочной газовой смеси

Содержание, соответствующее точкам диапазона измерений, %

1

5 ± 5

2

30 ± 5

3

50 ± 5

4

70 ± 5

5

95 ± 5

Примечания:

1.В обоснованных случаях допускается проводить испытания на средствах, заменяющихповерочные газовые смеси, эквивалентных смесям, указанным в табл. 4.

2.Для газоанализаторов с линейной номинальной статической характеристикойпреобразования или равномерной шкалой допускается применять поверочные газовыесмеси с предельными допускаемыми отклонениями от номинального содержанияопределяемого компонента до ± 10 %.

3. В табл. 4 указаны диапазоны измерений,которые проверяются при определительных и исследовательских испытанияхгазоанализаторов, не содержащих устройств линеаризации характеристикипреобразования. Для определительных испытаний газоанализаторов, содержащихлинеаризаторы, и других видов газоанализаторов при проведении приемо-сдаточныхи периодических испытаний, а также при проверке технического состояния июстировке в процессе эксплуатации изделия число проверяемых точек указывают вТУ (НТД на поверку, эксплуатационных документах и программных испытаний). Приэтом число точек должно быть технико-экономически обоснованным.

Еслинаибольшее значение диапазона измерений менее 100 млн-1 или если егонаименьшее значение не равно нулю, то пределы допускаемых отклонений отноминального содержания определяемого компонента следует устанавливать встандартах или технических условиях на газоанализаторы конкретных типов.

(Измененнаяредакция, Изм. № 1, 2).

6.7.2.Перед проверкой характеристик газоанализатор должен быть подготовлен к работе всоответствии с эксплуатационной документацией.

(Измененнаяредакция, Изм. № 4).

6.7.3.Минимальное время Tпмежду моментом подачи поверочной газовой смеси на входгазоанализатора и моментом, после которого допускается отсчитывать показание(выходной сигнал), устанавливают в стандартах или технических условиях нагазоанализаторы конкретных типов.

6.7.4.Отношение погрешности, с которой устанавливается содержание компонента вповерочной газовой смеси к пределу допускаемой основной погрешности (пределудопускаемой систематической составляющей основной погрешности), должно быть неболее 1/3.

Вобоснованных случаях допускается увеличение этого отношения до 1/2.

6.7.5. Проверку газоанализатора на соответствиетребованиям пп. 2.7.10а,2.7.10г проводят в нормальных условиях испытания путем подачи на входповерочных газовых смесей (см. табл. 4)в последовательности:

а)для газоаналитических приборов, имеющих равномерную шкалу, и газоаналитическихпреобразователей - № 1-3-5-3-1-5;

б)для газоаналитических приборов, имеющих неравномерную шкалу, - №1-2-4-5-4-2-1-5.

Оценкуосновной погрешности газоанализатора следует находить в точках проверки поформуле

                                                                               (1)

гдеAj -показание (содержание определяемого компонента, определяемое по выходномусигналу и номинальной статической характеристике);

A0- действительное содержание определяемого компонента в поверочной газовойсмеси.

Примечание.Здесь и далее приведены формулы, когда метрологические характеристики выраженыв единицах измеряемой величины.

Вариациюпоказаний (выходного сигнала) газоанализатора определяют в точках,соответствующих поверочным газовым смесям № 2, 3, 4 по формуле

                                                          (2)

гдеA(AjM) - показание (содержание определяемогокомпонента, определяемое по выходному сигналу и номинальной статическойхарактеристике) при подходе к точке проверки со стороны больших (меньших)значений содержания.

Газоанализаторсчитают выдержавшим испытание, если в каждой из точек проверки соблюдаютсянеравенства:

6.7.6.Проверку газоанализатора на соответствие требованиям п. 2.7. 10 г проводятв нормальных условиях испытаний путем пропускания через газоанализатор пяти серийповерочных газовых смесей.

Припроверке газоаналитических приборов, имеющих равномерную шкалу, игазоаналитических преобразователей каждая серия должна включать поверочныегазовые смеси по п. 6.7.5а.

Припроверке газоаналитических приборов, имеющих неравномерную шкалу, каждая сериядолжна включать поверочные газовые смеси по п. 6.7.56.

Оценкусистематической составляющей основной погрешности для точек проверки,соответствующих поверочным газовым смесям № 2, 3 и 4, находят по формуле

                                                    (3)

дляточек проверки, соответствующих поверочным газовым смесям № 1 и 5, находят по формуле

                                                      (4)

где () - среднее арифметическое показаний газоанализатора(содержание, определяемое по среднему арифметическому значению выходных сигналови номинальной статической характеристике преобразования) при подходе к точкепроверки со стороны меньших (больших) значений содержания определяемогокомпонента.

Оценкувариации показаний определяют для точек диапазона измерений, соответствующих поверочнымгазовым смесям № 2, 3 и 4, по формуле

                                                           (5)

Оценкусреднего квадратического отклонения случайной составляющей основной погрешностиопределяют:

а)для точек диапазона измерений, соответствующих поверочным газовым смесям № 2, 3и 4, по формуле

                              (6)

б)для точек проверки, соответствующих поверочным газовым смесям № 1 и 5, поформуле

                                              (7)

Газоанализаторследует считать выдержавшим испытание, если для каждой из точек проверкисоблюдаются неравенства:

Примечание. На государственныеиспытания должны быть представлены материалы, подтверждающие правильностьвыбора предела среднего квадратического отклонения sд () с учетом статистической природы его оценки при ограниченномчисле испытаний.

(Измененнаяредакция, Изм. № 1).

6.7.7.Проверку газоанализатора на соответствие требованиям п. 2.7.16 проводят внормальных условиях испытаний при скачкообразном изменении содержанияопределяемого компонента не менее чем на 50 % разности между пределамиизмерений.

Изменениесодержания определяемого компонента следует производить скачком в сторонуувеличения и затем уменьшения его (один цикл испытания).

Числоциклов испытаний устанавливается в стандартах или технических условиях нагазоанализаторы конкретных типов и должно быть не менее двух.

Времяустановления выходного сигнала (показаний) следует определять как среднееарифметическое значение времени установления показаний при увеличении иуменьшении содержания определяемого компонента в одном цикле испытания.

Последовательностьпроведения испытаний должна быть установлена в стандартах или техническихусловиях на газоанализаторы конкретных типов.

6.7.8.(Исключен, Изм. № 4),

6.7.9.Проверка (оценка) дополнительных погрешностей или отклонения функций влияния отноминальных при изменении внешних воздействующих факторов и неопределяемыхкомпонентов пробы.

(Измененнаяредакция, Изм. № 4).

6.7.9.1.Число точек проверки должно быть равным:

а)двум - для линейной функции влияния;

б)четырем - для нелинейной функции влияния без точки перегиба;

в)шести - для нелинейной функции влияния с точкой перегиба.

Причисле точек проверки, равном двум, их расположение должно соответствоватьпределам изменений, влияющей величины. При числе точек проверки более двухрасположение остальных точек проверки должно быть равномерным внутри интервалаизменения влияющей величины.

6.7.9.2.Проверку (оценку) функции влияния или дополнительных погрешностей при изменениивнешних воздействующих факторов следует проводить:

а)для газоаналитических приборов с равномерной шкалой и газоаналитическихпреобразователей - на поверочной газовой смеси № 3;

б)для газоаналитических приборов с неравномерной шкалой - на поверочных газовыхсмесях № 2 и № 4.

Примечание. Еслинормирована систематическая составляющая основной погрешности, то поверочныегазовые смеси следует подавать в последовательности:

№2-3-4-3;

№ 1-2-4-5-4-2.

Числонаблюдений, полученных путем повторной подачи на вход газоанализатора поверочныхгазовых смесей указанной последовательности, должно быть равным:

10- для номинальной функции влияния;

6- для остальных случаев.

(Измененнаяредакция, Изм. № 4).

6.7.9.3.Проверку (оценку) функции влияния или дополнительной погрешности при изменениисодержания неопределяемого компонента проводят на поверочных газовых смесях,содержание определяемого компонента в которых установлено в стандартах илитехнических условиях на газоанализаторы конкретных типов.

Примечание. Если нормирована систематическая составляющая основнойпогрешности, то число наблюдений, полученных путем повторной подачи на входгазоанализатора поверочных газовых смесей, должно быть равным шести.

6.7.9.4.Если нормирована основная погрешность, то отклонение функций влияния и дополнительныепогрешности при изменении внешних воздействующих факторов оценивают поформулам:

дляноминальной функции влияния

где - показаниегазоаналитического прибора (содержание определяемого компонента, полученное повыходному сигналу и номинальной статической характеристике преобразованиягазоаналитического преобразователя) при i-м значении влияющей величины;

 -показание газоаналитического прибора (содержание определяемого компонента,полученное по выходному сигналу номинальной статической характеристикепреобразования газоаналитического преобразователя) при нормальном значениивлияющей величины;

 -значение номинальной функции влияния при i-м значении влияющей величины;

дляоднозначной предельной функции влияния

для двузначнойпредельной функции влияния

длядополнительной погрешности

6.7.9.5.Если нормирована систематическая составляющая основной погрешности, тоотклонение функций влияния и дополнительные погрешности при изменении внешнихвоздействующих факторов оценивают по формулам:

дляноминальной функции влияния

где - среднееарифметическое значений Пξ1;

 -среднее арифметическое значений Пξ0;

дляоднозначной предельной функции влияния

длядвузначной предельной функции влияния

длядополнительной погрешности

6.7.9.6.Если нормирована основная погрешность, то отклонение функции влияния идополнительную погрешность при изменении содержания неопределяемого компонентаоценивают по формулам:

дляоднозначной предельной функции влияния

гдеВξ1 - действительное содержание определяемого компонентав поверочной газовой смеси;

 -оценка основной погрешности на проверяемом участке диапазона измерений;

длядвузначной предельной функции влияния

длядополнительной погрешности

6.7.9.7.Если нормирована систематическая составляющая основной погрешности, тоотклонение функции влияния и дополнительную погрешность при изменениисодержания неопределяемого компонента оценивают по формулам:

дляоднозначной предельной функции влияния

длядвузначной предельной функции влияния

длядополнительной погрешности

6.7.9.8.Проверку (оценку) дополнительной погрешности от изменения температурыокружающей среды проводят в камере холода (тепла).

Послепомещения газоанализатора в камеру, его включают и выдерживают в камере при температуре,соответствующей проверяемой точке. Время выдержки газоанализатора в камере ипоследовательность проведения испытаний должны быть установлены в стандартахили технических условиях на газоанализаторы конкретных типов.

6.7.9.9.Проверку (оценку) дополнительной погрешности от изменения давления окружающейсреды или анализируемой смеси проводят в камере давления или путем изменениядавления на выходе газового канала газоанализатора.

Последовательностьпроведения испытания должна быть установлена в стандартах или техническихусловиях на газоанализаторы конкретных типов.

6.7.9(6.7.9.1 - 6.7.9.9). (Измененная редакция, Изм. № 4).

6.7.9.10.(Исключен, Изм. № 4).

6.7.10.Проверка (оценка) изменений выходного сигнала (показаний) ∆tдза регламентированный интервал времени.

(Измененнаяредакция, Изм. № 4).

6.7.10.1.Проверку следует проводить при непрерывной подаче на вход газоанализатораповерочной смеси. Испытание проводят без применения ручной корректировки «нуля»и «чувствительности».

Газоанализаторследует считать выдержавшим испытание, если соблюдены неравенства:

принормировании основной погрешности

принормировании систематической составляющей основной погрешности

гдеПmaxmin)- наибольшее (наименьшее) показание газоаналитического прибора (содержаниеопределяемого компонента, полученное по наибольшему (наименьшему) значениямвыходного сигнала и номинальной статической характеристике преобразованиягазоаналитического преобразователя);

  - наибольшее(наименьшее) среднее арифметическое значение показаний газоаналитическогоприбора (содержание определяемого компонента, полученное по наибольшему(наименьшему) значению среднего арифметического выходных сигналов и номинальнойстатической характеристики преобразования газоаналитического преобразователя).

Припроведении испытания может использоваться любая стабильная по составу газоваясмесь, содержание определяемого компонента в которой соответствует проверяемомуучастку диапазона измерений.

Продолжительностьпроверки при испытании должна соответствовать регламентированному интервалувремени.

Приневозможности приготовления в необходимых количествах контрольных газовых смесейнеизменного состава для всего периода испытаний допускается периодическаяподача на вход газоанализатора газовых смесей. Периодичность подачи газовыхсмесей следует устанавливать в стандартах или технических условиях нагазоанализаторы конкретных типов.

Припроверке следует использовать поверочные газовые смеси:

№4 или 5 - для последней трети диапазона измерений;

№1 -для начального участка диапазона измерений.

6.7.10.2.Если нормирована основная погрешность, то изменение выходного сигнала в течениерегламентированного интервала времени должны фиксироваться на диаграммной лентесамопишущего прибора при одновременной записи в протоколе испытаний измененийвлияющих величин, оказывающих наибольшее влияние.

Допускаетсявводить поправки при отклонении влияющих величин выше норм, принятых длянормальных условий испытаний.

Приобработке записи результатов испытаний не учитываются случайные единичныевыбросы выходного сигнала при длительности каждого выброса, не превышающей 10с, и числе выбросов не более трех в течение каждых суток работыгазоанализатора.

6.7.10.3.Если нормирована систематическая составляющая основной погрешности, то проверкуследует проводить путем поочередной подачи на вход газоанализатора газовыхсмесей № 4 (5) и 1 на каждом этапе проверки.

Числоэтапов проверки должно быть равным четырем при регламентированном времени,равном или менее 60 ч.

Числоэтапов проверки при регламентированном интервале времени более 60 ч должно бытьравным числу суток регламентированного интервала времени.

Накаждом этапе проверки поочередно подают на вход газоанализатора газовые смеси №4 (5) и 1, фиксируя 10 показаний (выходных сигналов) при подаче каждой изгазовых смесей № 4 (5) и 1.

Подесяти значениям показаний (выходных сигналов), соответствующих каждой изповерочных газовых смесей, для каждого этапа проверки вычисляют среднееарифметическое значение показаний (выходного сигнала) газоанализатора. Послевычисления средних арифметических значений показаний (выходных сигналов)газоанализаторов, полученных для этапов проверки в течение регламентированногоинтервала времени, находят наибольшее Пmax и наименьшее Пmin значения.

Вобоснованных случаях при государственных приемочных испытаниях допускается наэтапах проверки уменьшение количества фиксируемых показаний. Количествофиксируемых показаний устанавливают в стандартах или технических условиях нагазоанализаторы конкретных типов.

(Измененнаяредакция, Изм. № 4).

6.7.11.Проверка интервала времени работ газоанализатора без корректировки показаний насоответствие требованиям п. 2.7.9.

6.7.11.1.Проверку проводят в следующей последовательности: корректируют показаниягазоанализатора;

выдерживаютгазоанализатор во включенном состоянии в нормальных или рабочих условиях втечение времени, равного пределу допускаемого интервала времени работыгазоанализатора без корректировки показаний;

втечение времени, равного пределу допускаемого интервала времени работыгазоанализатора без корректировки показаний, периодически определяют основнуюпогрешность (систематическую составляющую основной погрешности). Периодичностьопределения основной погрешности устанавливают в стандартах или техническихусловиях на газоанализаторы конкретных типов.

6.7.11.2.Газоанализатор считают выдержавшим испытание, если значение основнойпогрешности (систематической составляющей основной погрешности) в течениедопускаемого интервала времени находится в пределах, установленных в стандартахили технических условиях на газоанализаторы конкретных типов.

6.7.11(6.7.11.1, 6.7.11.2). (Введены дополнительно, Изм. № 3).

6.8.Проверка времени прогрева

6.8.1.Проверку времени прогрева (п. 2.8) проводят в нормальных условиях испытаний.

6.8.2.Если нормирована основная погрешность, то проверку проводят при непрерывнойподаче на вход газоанализатора одной из поверочных газовых смесей № 3, 4 или 5.

Наблюденияпоказаний (выходных сигналов) проводят через промежутки времени, равные 20 %времени прогрева, установленного в стандартах или технических условиях нагазоанализаторы конкретных типов. Газоанализаторы считают выдержавшимииспытание, если после нормированного времени прогрева изменение показаний(выходных сигналов) за установленный промежуток времени не превышает 0,25 Dд.

6.8.3.Если нормирована систематическая составляющая основной погрешности, то проверкупроводят при поочередной подаче на вход газоанализатора поверочных газовыхсмесей № 1 и 5 или 3 и 4.

Результатодного измерения следует вычислять как среднее арифметическое значениепоказаний (выходных сигналов) газоанализатора.

Числонаблюдаемых показаний (выходных сигналов), интервал времени между измерениями ипоследовательность испытаний должны быть установлены в стандартах илитехнических условиях на газоанализаторы конкретных типов.

Газоанализаторысчитают выдержавшими испытание, если после нормированного времени прогреваизменение результата измерения за указанный промежуток времени не превышает0,25 Dсд.

6.9.Проверка показателей надежности (п. 2.9).

Проверкупроводят по методам, установленным в стандартах или технических условиях нагазоанализаторы конкретных типов.

(Измененнаяредакция, Изм. № 4).

6.10. Испытание газоанализатора в упаковке навоздействие транспортной тряски (п. 2.10)-по ГОСТ12997-84.

6.11. Проверку электрической прочности изоляции(п. 2.11) проводят по ГОСТ 21657-76 для условий,установленных в стандартах или технических условиях на газоанализаторыконкретных типов.

6.12.Проверку комплектности (п. 4.1), маркировки и упаковки (пп. 7.1, 7.2)следует проводить внешним осмотром.

6.13. Проверку потребляемой мощностигазоанализатора (п. 2.12)проводят измерением электрической мощности вольтметром и амперметром классовточности не ниже 1,5, включенных в цепь питания газоанализатора при нормальномнапряжении питания и максимальной нагрузке.

6.14. Испытание газоанализатороввзрывозащищенного исполнения - по ГОСТ 22782.0-81 ,ГОСТ 22782.3-77, ГОСТ 22782.4-78 , ГОСТ 22782.5-78 , ГОСТ 22782.6-81 , ГОСТ 22782.7-81 .

6.13,6.14. (Введен дополнительно, Изм. № 2).

7.МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1. Маркировка

7.1.1.Маркировка газоанализаторов должна содержать:

товарныйзнак предприятия-изготовителя;

наименованиеи (или) условное обозначение газоанализатора;

номергазоанализатора (по системе нумерации предприятия-изготовителя);

обозначениегосударственного стандарта или технических условий на газоанализаторконкретного типа;

годизготовления;

государственныйзнак качества (если он присвоен);

обозначениепогрешности;

знакГосударственного реестра по ГОСТ8.383-80;

исполнениедля газоанализаторов конкретного типа.

7.1.2. На лицевой панели газоанализатора илитабличке должны быть указаны:

химическаяформула определяемого компонента или наименование измеряемой величины;

диапазонизмерения;

пределыизмерений выходного сигнала.

Примечание. Пределы измерений выходного сигнала допускается маркироватьрядом с разъемом, с которого снимается выходной сигнал.

7.1.3. На газоанализатор должны быть нанесенынадписи или обозначения элементов управления, регулирования, настройки иразъемных соединений.

7.1.4.При написании единиц физических величин должны применяться международныеобозначения.

7.1.5.Маркировка газоанализаторов, предназначенных для экспорта, должнасоответствовать условиям договора между предприятиями внешнеэкономической организациии содержать следующие данные (если нет особых указаний в договоре):

надпись«Сделано в СССР»;

наименованиеи (или) условное обозначение газоанализатора;

номергазоанализатора (по системе нумерации предприятия-изготовителя);

годвыпуска;

товарныйзнак предприятия-изготовителя или товарный знак внешнеэкономическойорганизации, зарегистрированный в установленном порядке в странах-импортерах;

знакГосударственного реестра по ГОСТ8.383-80.

Допускаетсяуказывать:

обозначениегосударственного стандарта на газоанализатор конкретного типа;

техническиехарактеристики на газоанализатор конкретного типа.

7.1.6.Маркировку, в зависимости от конструктивных особенностей газоанализатора,следует наносить непосредственно на корпус газоанализатора, шкалы (циферблаты)или на таблички, прикрепляемые к газоанализатору.

Условноеобозначение и информация по п. 7.1.2, как правило, должны располагаться налицевой стороне газоанализатора.

Принедостатке места маркировку следует располагать на футляре (при его наличии)или ярлыке, прикрепленном к газоанализатору или в эксплуатационнойдокументации.

7.1.7.Маркирование газоанализатора следует производить любым способом, обеспечивающимего четкость и сохранность в течение всего срока службы газоанализатора.

7.1.8.Реквизиты маркировки, высота шрифта, место и способ нанесения должны бытьустановлены в стандартах или технических условиях на газоанализаторы конкретныхтипов.

7.1.9.Технические требования к маркировке газоанализаторов по ГОСТ 26828-86.

7.1.10.Маркировка потребительской тары с газоанализатором должна содержать:

товарныйзнак и (или) наименование предприятия-изготовителя;

наименованиеи условное обозначение газоанализатора;

числогазоанализаторов (при групповой упаковке);

годи месяц упаковывания;

условияхранения (при необходимости);

годи месяц переконсервации (при необходимости).

7.1.11.Маркировка экспортной потребительской тары должна соответствовать условиямдоговора между предприятиями внешнеэкономической организации.

Маркировкаэкспортной потребительской тары должна содержать (если иное не предусмотреноусловиями договора между предприятиями внешнеэкономической организации)следующие данные:

надпись«Сделано в СССР»;

товарныйзнак внешнеторгового объединения;

наименованиеи условное обозначение газоанализатора;

числогазоанализаторов (при групповой упаковке).

7.1.12.Маркировку следует наносить непосредственно на потребительскую тару или ярлык,прикрепленный к ней.

7.1.13.Маркирование следует производить любым способом, обеспечивающим четкость исохранность при транспортировании и в течение установленного срока хранения.

7.1.14.Необходимость маркирования потребительской тары, содержание маркировки, высоташрифта, место и способ нанесения должны быть установлены в стандартах итехнических условиях на газоанализаторы конкретных типов.

7.1.15.Маркировку транспортной тары с газоанализатором следует выполнять по ГОСТ 14192-77.

Еслитранспортная тара является одновременно и потребительской, ее маркировка должнасоответствовать требованиям ГОСТ14192-77 и п. 2.5.2 настоящего стандарта.

7.2. Упаковка

7.2.1. Упаковка газоанализаторов - по ГОСТ 23170-78 .

7.2.2.Перед упаковкой газоанализатора необходимо предусмотреть подготовительныеоперации:

установкуна штуцеры или в отверстия газового канала газоанализаторов заглушек;

разработкугазоанализаторов на составные части, которые упаковывают отдельно на времятранспортирования.

7.2.3.Порядок подготовки газоанализаторов к упаковыванию, метод консервации, порядокупаковывания, тип тары и применяемые упаковочные средства в зависимости отусловий транспортирования и хранения должны устанавливаться в стандартах илитехнических условиях на газоанализаторы конкретных типов.

7.3.Транспортирование

7.3.1.Транспортирование газоанализаторов должно производиться всеми видами транспортав закрытых транспортных средствах, в соответствии с правилами перевозки грузов,действующими на транспорте соответствующего вида.

7.3.2.Размещение и крепление в транспортных средствах упакованных газоанализаторовдолжны обеспечивать их устойчивое положение, исключать возможность ударов друго друга, а также о стенки транспортных средств.

7.3.3. Условия транспортирования выбирают по ГОСТ 15150-69 и устанавливают в стандартах или технических условиях на газоанализаторыконкретных типов.

7.3.4.Транспортирование газоанализаторов пакетами - по ГОСТ 21929-76.

7.4.Хранение газоанализаторов

7.4.1. Газоанализаторы должны храниться взакрытых помещениях. Условия хранения - по ГОСТ 15150-69 .

7.4.2.Размещение газоанализаторов в хранилищах должно обеспечивать их свободноеперемещение и доступ к ним. Расстояние между отопительными устройствамихранилищ и газоанализаторами должно быть не менее 0,5 м.

7.4.3.Условия хранения и складирования, максимальный срок хранения и консервациидолжны устанавливаться в стандартах или технических условиях на газоанализаторыконкретных типов.

7.4.4. Хранение пакетированных газоанализаторов- по ГОСТ 21929-76.

Раздел7. (Измененнаяредакция, Изм. № 4).

8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

8.1.Изготовитель должен гарантировать соответствие газоанализаторов требованиямнастоящего стандарта при соблюдении условий эксплуатации, транспортирования ихранения.

8.2.Гарантийный срок эксплуатации- 12 мес со дня ввода газоанализаторов вэксплуатацию.

8.3.Гарантийный срок хранения - 6 мес с момента изготовления газоанализаторов.

ПРИЛОЖЕНИЕ 1

Справочное

ПОЯСНЕНИЯ КТЕРМИНАМ, ПРИМЕНЯЕМЫМ В СТАНДАРТЕ

Термин

Пояснение

Газоанализатор*

Средство измерений содержания одного или нескольких компонентов в газовой смеси

Газовый канал газоанализатора

Система конструктивных элементов, образующих пути прохождения газов

* Газоанализаторыподразделяют на газоаналитические приборы, газоаналитические преобразователи.

(Измененнаяредакция, Изм. № 2).

ПРИЛОЖЕНИЕ 2

Справочное

ФУНКЦИИ ВЛИЯНИЯ

Номинальная функция влияния

ξ - текущее значение влияющей величины;

ξ0 - значение влияющей величины, соответствующеенормальным условиям

Черт.1

Однозначнаяпредельная функция влияния

Черт.2

Двузначная предельная функция влияния

Черт.3

Таблица 1

Номинальнаяфункция влияния Ψном(ξ)

Влияющая величина

ξ2

ξ0

ξ1

Ψном(ξ)

Ψном(ξ2)

0

Ψном(ξ1)

Таблица 2

Однозначнаяпредельная функция влияния ΨП1(ξ)

Влияющая величина

ξ2

ξ0

ξ1

*ΨП1(ξ)

ΨП12)

0

ΨП11)

Таблица 3

Двузначная предельная функция влияния ΨП2(ξ)

Влияющая величина

ξ2

ξ0

ξ1

ΨП2(ξ)

±

0

±

Номинальная функция влияния и пределыдопускаемых отклонений от нее:

а)линейная номинальная функция влияния и пределы допускаемых отклонений от нее

 и                      (1)

гдеKном- коэффициент номинальной функции влияния;

б)нелинейная функция влияния и пределы допускаемых отклонений от нее

 и         (2)

Однозначнаяпредельная функция влияния:

а)линейная однозначная предельная функция влияния

                                                   (3)

гдеKп- коэффициент предельной функции влияния;

б)нелинейная однозначная предельная функция влияния

                               (4)

Двузначнаяпредельная функция влияния:

а)линейная двузначная предельная функция влияния

                                                (5)

б)нелинейная двузначная предельная функция влияния

                                (6)

ПРИЛОЖЕНИЕ 3

Справочное

ГРАФИК ПЕРЕХОДНОГОПРОЦЕССА

ИНФОРМАЦИОННЫЕДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерствомприборостроения, средств автоматизации и систем управления

ИСПОЛНИТЕЛИ

Н.М.Рудный, В.М. Хазанов, Л.П. Максимова, В.П. Рябов, Г.Р. Нежиховский, В.А.Грановский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПостановлениемГосударственного комитета СССР по стандартам от 12.03.81 № 1270

3. СРОК ПРОВЕРКИ 1992 г.

4. ВЗАМЕН ГОСТ 13320-69, ГОСТ 20220-74

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1.5-85

3.4

ГОСТ 2.601-68

4.1

ГОСТ 8.001-80

5.2

ГОСТ 8.009-84

6.13

ГОСТ 8.326-78

5.3

ГОСТ 8.383-80

5.11; 7.1.1.1

ГОСТ 8.395-80

6.1.1

ГОСТ 8.401-80

2.7.7

ГОСТ 8.513-84

5.5

ГОСТ 12.1.005-88

3.2

ГОСТ 12.2.007.0-75

3.1

ГОСТ 12.2.021-76

5.6

ГОСТ 15.001-88

5.2

ГОСТ 26.010-80

2.5.1

ГОСТ 26.011-80

2.5.1

ГОСТ 26.013-81

2.5.1

ГОСТ 26.014-81

2.5.1

ГОСТ 5365-83

2.2.2

ГОСТ 10434-82

2.2.1

ГОСТ 12997-84

1.4; 1.5; 2.3.3; 2.3.4; 2.5.1; 2.6.1; 2.10; 6.3.2; 6.10

ГОСТ 13093-81

2.2.1

ГОСТ 14192-77

7.1.3

ГОСТ 14254-80

3.1

ГОСТ 15150-69

2.3.2; 7.3.3; 7.4.1

ГОСТ 16842-82

6.2.4

ГОСТ 18953-73

2.6.1

ГОСТ 19104-88

2.2.1

ГОСТ 21657-83

2.11; 6.11

ГОСТ 21929-76

7.4.4

ГОСТ 22782.0-81

3.3; 6.14

ГОСТ 22782.3-77

3.3; 6.14

ГОСТ 22782.4-78

3.3; 6.14

ГОСТ 22782.5-78

3.3; 6.14

ГОСТ 22782.6-81

3.3; 6.14

ГОСТ 22782.7-81

3.3; 6.14

ГОСТ 23170-78

7.2.1

ГОСТ 23517-79

2.2.1

ГОСТ 24054-80

6.2.2

ГОСТ 25030-81

2.2.1

ГОСТ 25034-85

2.2.1

ГОСТ 25154-82

2.2.1

ГОСТ 25164-82

2.2.2

ГОСТ 25165-82

2.2.1

ГОСТ 25705-83

2.2.1

ГОСТ 26828-86

7.1.1.9

ГОСТ 26964-86

5.2

6. ПЕРЕИЗДАНИЕ (декабрь 1988 г.) С ИЗМЕНЕНИЯМИ № 1,2, 3, 4, утвержденными в январе 1983 г., июне 1987 г., июне 1988 г., декабре1988 г. (ИУС 5-83, 9-87, 10-88, 3-89).

7. ПРОВЕРЕН В 1988 г. Срок действия продлен до 01.01.94 ПостановлениемГосударственного комитета СССР по стандартам от 16.12.88 № 4172

СОДЕРЖАНИЕ
