ГОСТ13093-81
МЕЖГОСУДАРСТВЕННЫЙСТАНДАРТ
ГАЗОАНАЛИЗАТОРЫ
ПРИСОЕДИНИТЕЛЬНЫЕРАЗМЕРЫ ДЛЯ ШЛАНГОВЫХ
И РЕЗЬБОВЫХ СОЕДИНЕНИЙ
ИПКИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
| ГАЗОАНАЛИЗАТОРЫ Присоединительные размеры для шланговых и резьбовых соединений Gas analyzers. Dimensions for treaded goints and hose couplings | ГОСТ
13093-81* Взамен
ГОСТ 13093-67 |
ПостановлениемГосударственного комитета СССР по стандартам от 27 февраля 1981 г. № 1136 датавведения установлена
с 01.01.82
Ограничение срока действия снято ПостановлениемГосстандарта от 11.09.91 № 1446
1. Настоящий стандарт распространяется на газоанализаторы по
ГОСТ 13320-81
и устанавливает основные размеры исполнений концов штуцеров и гнезддля разъемного присоединения к внешней газовой системе, а также междуотдельными изделиями (элементами) газового канала.
Стандарт не распространяетсяна присоединительные размеры концов штуцеров для соединений, изготавливаемых поГОСТ25164-96 и ГОСТ25165-82.
2. Размеры концов штуцеров и резьбовых гнезд, а также соединительныхэлементов газоанализаторов и элементов пробоподготовки должны соответствоватьуказанным на черт. 1 - 7 и в табл. 1 - 7. Отдельные примеры ихсоединений приведены в приложении.
Конструктивные элементыштуцеров определяются по рабочим чертежам, утвержденным в установленномпорядке.
Конец резьбового штуцера длясоединения металлических трубопроводов с шаровым ниппелем и врезающимся кольцом
Исполнение 1
Черт. 1
Таблица 1
Размеры в мм
| Обозначение конца штуцера | Условный проход dу | Наружный диаметр трубы | d | d1 | D | l | L | Условное давление Ру, МПа (кгс/см2), для соединения с врезающимся кольцом, шаровым ниппелем на сварке |
| 1 - 2 | 2 | 4 | 4 | 5,0 | М8 ´ 1 | 4,0 | 8 | 16 (160) |
| 1 - 4 | 4 | 6 | 6 | 8,1 | М12 ´ 1,5 | 7,0 | 10 |
| 1 - 6 | 6 | 8 | 8 | 10,1 | М14 ´ 1,5 |
| 1 - 4,1 | 4 | М16 ´ 1,5 | 12 | 40(400) |
| 1 - 6,1 | 6 | 12 | 12 | 14,3 | М20 ´ 1,5 | 7,5 |
Примечания:
1. Значения условных давлений приведены длясправок.
2. В изделиях, предназначенных для экспорта, следуетприменять концы штуцеров 1 - 4; 1 - 6.
Конец резьбового штуцера длясоединения металлических трубопроводов по наружному конусу

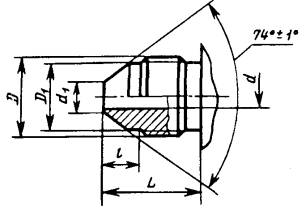

Исполнение 2
Черт. 2
Таблица 2
Размеры в мм
| Обозначение конца штуцера | Условный проход трубопровода dy | Наружный диаметр трубы | d | d1 | D | D1 | l | L | Условное давление Ру, МПа (кгс/см2) |
| 2 - 2 | 2 | 3 | 1,7 | 2,6 | М8 ´ 1 | 6,5 | 4,0 | 13 | 40 (400) |
| 2 - 4 | 4 | 6 | 3,7 | 4,6 | М12 ´ 1 | 10,5 | 5,5 | 15 | 16 (160) |
| 2 - 6 | 6 | 8 | 5,5 | 6,6 | М14 ´ 1 | 12,5 | 6,3 (63) |
Примечания:
1. Значения условных давлений приведены длясправок.
2. Конструкция и размеры соответствуют ГОСТ 13955-74.
3. Для соединений трубопроводов из цветныхметаллов наружными диаметрами 6 и 8 мм при условном давлении 0,6 МПадопускается применять конец штуцера 2 - 4.
Конец резьбового штуцера дляторцевого соединения металлических трубопроводов
Исполнение 3
Черт. 3
Таблица 3
Размеры в мм
| Обозначение конца штуцера | Условный проход трубопровода dy | D | D1 | d | d1 | L | Условное давление Ру, МПа (кгс/см2) |
| 3 - 4 | 4 | М14 ´ 1,5 | 10,0 | 3,7 | 6 | 14 | 1,6 (16,0) |
| 3 - 6 | 6 | М16 ´ 1,5 | 13,0 | 6 | 8 |
| 3 - 10 | 10 | М20 ´ 1,5 | 16,5 | 10,5 | 12 |
Примечание. Значение условного давления приведено для справок.
Конец резьбового штуцера дляприсоединения гибких трубопроводов из эластичных материалов
Исполнение 4
* Размер длясправок.
Черт. 4
Таблица 4
Размеры в мм
| Обозначение конца штуцера | Внутренний диаметр трубопровода dy | D | d1 | d2 | l | l1 | L | Условное давление Ру, МПа (кгс/см2) |
| 4 - 2 | 2 | M8 ´ 1 | 1,8 | 3,8 (5,5) | 4 | 7 | 14 | 0,25 (2,5) |
| 4 - 4 | 4 | М10 ´ 1 | 3,5 | 6,3 | 4 | 8 | 15 |
| 4 - 6 | 6 | М16 ´ 1,5 | 5,5 | 9,5 | 7 | 12 | 23 |
| 4 - 10 | 10 | М20 ´ 1,5 | 9,5 | 14,0 |
Примечания:
1. Значение условного давления приведено длясправок.
2. Размер в скобках применять для трубопроводов свнутренним диаметром 3 мм.
3. При изготовлении штуцера из пластмассдопускается увеличение размера L.
4. В изделиях, предназначенных для экспорта,следует применять концы штуцеров 4 - 4; 4 - 6; 4 - 10.
Конец безрезьбового штуцерадля присоединения гибких трубопроводов из эластичных материалов
Исполнение 5
Черт. 5
Таблица 5
Размеры в мм
| Обозначение конца штуцера | Внутренний диаметр трубопровода dу | d | D | Число выступов | Условное давление Ру, МПа (кгс/см2) |
| 5 - 2 | 2 | 3 (4) | 4,0 (5,5) | От 1 до 3 | 0,16 (1,6) |
| 5 - 4 | 4 | 4,5 - 5,0 | 6,0 - 6,5 |
| 5 - 6 | 6 | 6,5 - 7,0 | 8,0 - 9,0 |
| 5 - 10 | 10 | 11,0 | 15,0 |
Примечания:
1. Значение условного давления приведено длясправок.
2. Размер в скобках применять для трубопроводов свнутренним диаметром 3 мм.
3. В изделиях, предназначенных для экспорта,размеры конструктивных элементов d, D могут не соответствоватьприведенным в табл. 5.
Гнездо резьбовое для присоединения штуцеров с металлическими и гибкимитрубопроводами
Черт. 6
Таблица 6
Размеры в мм
| Обозначение конца штуцера | Условный проход штуцера dу | D | D1 | l | L | Условное давление Ру, МПа (кгс/см2) |
| металлических трубопроводов | гибких трубопроводов |
| 5 - 2 | 2 | М6 | 10 | 1,5 | 8,0 | - | 0,16 (1,6) |
| 1 - 2 | М8 ´ 1* | 13 | 9,5 | 16,0 (160) | - |
| 2 - 2 | М8 ´ 1 | 40 (400) | - |
| 4 - 2 | М8 ´ 1* | - | 0,25 (2,5) |
| 2 - 4 | 4 | М8 ´ 1 | 15 | 6,3 (63) | - |
| 3 - 4** | 1,6 (16,0) |
| 1 - 4 | М10 ´ 1* | 16,0 (160) | - |
| 2 - 4 | М10 ´ 1 | 16,0 (160) | - |
| 3 - 4 | 1,6 (16,0) | - |
| 4 - 4 | М10 ´ 1* | - | 0,25 (2,5) |
| 5 - 4 | 0,16 (1,6) |
| 2 - 6 | 6 | М10 ´ 1 | 6,3 (63) |
|
| 4 - 6 | - | 0,25 (2,5) |
| 5 - 6 | 0,16 (1,6) |
| 1 - 6 | М12 ´ 1,5* | 18 | 14,0 | 16,0 (160) | - |
| 2 - 6 | 6,3 (63) |
| 3 - 6 | М12 ´ 1,5 | 1,6 (16,0) | - |
| 4 - 6 | М12 ´ 1,5* | - | 0,25 (2,5) |
| 5 - 6 | 0,16 (1,6) |
| 3 - 10 | 10 | М16 ´ 1,5* | 22 | 1,6 (16,0) | - |
| 4 - 10 | - | 0,25 (2,5) |
| 5 - 10 | 0,16 (1,6) |
| 1 - 4.1 | 4 | М14 ´ 1,5* | 20 | 40,0 (400) | - |
| 1 - 6.1 | 6 | М18 ´ 1,5* | 24 | 2,0 |
* Применять в изделиях, предназначенных дляэкспорта.
** В новыхразработках не применять.
Примечание. Значения условных давлений приведены для справок.
Соединительный элементгазового канала для соединения гибких трубопроводов из эластичных материалов

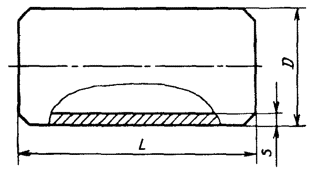

Исполнение 7
Черт. 7
Таблица 7
Размеры в мм
Примечание. Значение условного давления приведено для справок.
1, 2. (Измененнаяредакция, Изм. № 1).
ПРИЛОЖЕНИЕ
Справочное
ПРИМЕРЫ СОЕДИНЕНИЯ ШТУЦЕРОВ
1. Соединениес шаровым ниппелем
Исполнение 1
1 - гнездо; 2 -прокладка; 3 - штуцер; 4 - ниппель; 5 - накидная гайка; 6- трубопровод
Черт. 1
2. Соединение с врезающимсякольцом
Исполнение 2
1 - гнездо; 2 -прокладка; 3 - штуцер; 4 - врезающееся кольцо; 5 -накидная гайка; 6 - трубопровод
Черт. 2
3.Соединение по наружному конусу
Исполнение 3
1 -гнездо; 2 - прокладка; 3 - штуцер; 4 - накидная гайка; 5- ниппель; 6 - трубопровод
Черт. 3

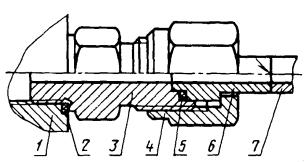

4.Соединение торцевое с прокладкой
Исполнение 4
1 - гнездо; 2 - прокладка; 3 -штуцер; 4 - накидная гайка; 5 - прокладка; 6 - ниппель; 7- трубопровод
Черт. 4
5. Соединение гибких трубопроводов
Исполнение 5
1 - гнездо; 2 - прокладка;3 - штуцер резьбовой; 4 - накидная гайка; 5 - трубопровод
Черт. 5
Исполнение 6
1 - штуцербезрезьбовой; 2 - трубопровод
Черт. 6
