Настоящий стандарт распространяется на опорные поверхности под крепежные детали с диаметром стержня от 1 до 48 мм, изготовляемые по государственным стандартам.
| Обозначение: | ГОСТ 12876-67* |
| Название рус.: | Поверхности опорные под крепежные детали. Размеры |
| Статус: | действующий |
| Заменяет собой: | МН 5016-63 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1969 |
| Утвержден: | Госстандарт СССР (28.04.1967) |
| Опубликован: | Стандартинформ № 2006 |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
| ПОВЕРХНОСТИ ОПОРНЫЕ ПОД КРЕПЕЖНЫЕ ДЕТАЛИ | ГОСТ Взамен |
| Размеры | |
| Bearing surface under fasteners. Dimensions |
Утвержден Комитетом стандартов, мер и измерительных приборовпри Совете Министров СССР 28 апреля 1967 г. Дата введения установлена
01.01.69
Ограничение срока действия снято ПостановлениемГосстандарта СССР от 14 апреля 1983 г. № 1790
Издание 2006 г. с Изменением № 4, утвержденным в апреле1983 г. (ИУС 7-83).
1. Настоящий стандартраспространяется на опорные поверхности под крепежные детали с диаметромстержня от 1 до 48 мм, изготовляемые по государственным стандартам.
Стандарт полностью соответствуетСТ СЭВ 213-82.

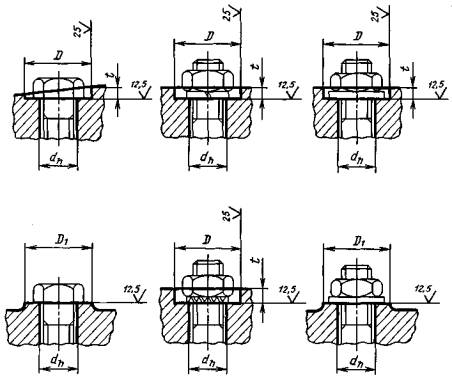

2. Размеры опорных поверхностейпод шестигранные головки болтов и винтов, под шестигранные гайки с нормальнымразмером под ключ и под шайбы должны соответствовать указанным на черт. 1 и в табл. 1.
мм
| Диаметр резьбы крепежной детали | D (пред. откл. по Н15) | D1 |
| 1,6 | 5 | 8 |
| 2 | 6 | 8 |
| 2,5 | 7,5 | 10 |
| 3 | 8 | 10 |
| 4 | 10 | 14 |
| 5 | 11 | 16 |
| 6 | 13,5 | 18 |
| 8 | 18 | 24 |
| 10 | 22 | 28 |
| 12 | 26 | 30 |
| 14 | 30 | 34 |
| 16 | 33 | 38 |
| 18 | 36 | 42 |
| 20 | 40 | 45 |
| 22 | 43 | 48 |
| 24 | 48 | 52 |
| 27 | 52 | 60 |
| 30 | 61 | 65 |
| 33 | 67 | 75 |
| 36 | 71 | 80 |
| 39 | 75 | 85 |
| 42 | 80 | 90 |
| 45 | 90 | 95 |
| 48 | 95 | 100 |
1, 2. (Измененная редакция, Изм. № 4).

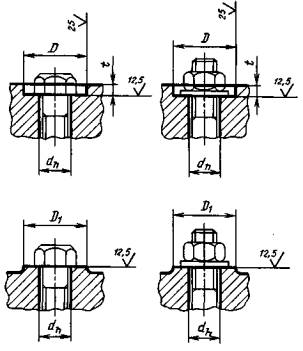

2а. Размеры опорных поверхностейпод шестигранные головки болтов и винтов и шестигранные гайки с уменьшеннымразмером под ключ и под уменьшенные шайбы должны соответствовать указанным начерт. 2 и в табл. 2.
мм
| Диаметр резьбы крепежной детали | D (пред. откл. по Н15) | D1 |
| 1,6 | 5 | 8 |
| 2 | 6 | 8 |
| 2,5 | 7 | 10 |
| 3 | 8 | 10 |
| 4 | 10 | 14 |
| 5 | 12 | 16 |
| 6 | 13,5 | 18 |
| 8 | 18 | 20 |
| 10 | 20 | 24 |
| 12 | 24 | 28 |
| 14 | 26 | 30 |
| 16 | 30 | 34 |
| 18 | 32 | 38 |
| 20 | 36 | 42 |
| 22 | 40 | 45 |
| 24 | 42 | 48 |
| 27 | 48 | 52 |
| 30 | 55 | 60 |
| 33 | 60 | 65 |
| 36 | 65 | 70 |
| 39 | 71 | 75 |
| 42 | 75 | 80 |
| 45 | 85 | 90 |
| 48 | 90 | 100 |
2б. Размеры опорныхповерхностей под увеличенные шайбы должны соответствовать указанным на черт. 3 и в табл. 3.
мм
| Диаметр резьбы крепежной детали | D (пред. откл. по Н15) | D1 |
| 1,6 | 6 | 8 |
| 2 | 7 | 10 |
| 2,5 | 10 | 12 |
| 3 | 12 | 14 |
| 4 | 14 | 16 |
| 5 | 18 | 20 |
| 6 | 20 | 24 |
| 8 | 26 | 30 |
| 10 | 34 | 38 |
| 12 | 40 | 45 |
| 14 | 45 | 48 |
| 16 | 52 | 55 |
| 18 | 60 | 65 |
| 20 | 65 | 70 |
| 22 | 70 | 75 |
| 24 | 75 | 80 |
| 27 | 85 | 90 |
| 30 | 95 | 100 |
| 33 | 100 | 105 |
| 36 | 105 | 110 |
| 39 | 115 | 120 |
| 42 | 125 | 130 |
| 45 | 135 | 140 |
| 48 | 150 | 155 |
2в. Размеры опорныхповерхностей под цилиндрические и полукруглые головки винтов со шлицем и подцилиндрические головки винтов с шестигранным углублением под ключ должнысоответствовать указанным на черт. 4 и втабл. 4.
мм
| Диаметр резьбы крепежной детали | D (пред. откл. по Н14) | D1 | t (пред. откл. по Н14) | t1 (пред. откл. по Н14) | t2 (пред. откл. по Н14) | t3 (пред. откл. по Н14) |
| 1 | 2,2 | - | - | - | 0,8 | - |
| 1,2 | 2,5 | - | - | - | 0,9 | - |
| 1,4 | 2,8 | - | - | - | 1,0 | - |
| 1,6 | 3,3 | - | - | - | 1,2 | - |
| 1,8 | 3,8 | - | - | - | 1,5 | - |
| 2,0 | 4,3 | - | - | - | 1,6 | 2,2 |
| 2,5 | 5,0 | - | - | - | 2,0 | 2,7 |
| 3 | 6,0 | - | 3,4 | 4,3 | 2,4 | 3,3 |
| 3,5 | 6,5 | - | 4,0 | - | 2,9 | 3,8 |
| 4 | 8,0 | 12 | 4,6 | 5,5 | 3,2 | 4,5 |
| 5 | 10 | 15 | 5,7 | 7 | 4,0 | 5,5 |
| 6 | 11 | 18 | 6,8 | 8,5 | 4,7 | 6,5 |
| 8 | 15 | 20 | 9 | 11 | 6 | 8 |
| 10 | 18 | 24 | 11 | 13,5 | 7 | 9,5 |
| 12 | 20 | 26 | 13 | 16 | 8 | 11 |
| 14 | 24 | 30 | 15 | 18,5 | 9 | 12,5 |
| 16 | 26 | 34 | 17,5 | 21 | 10,5 | 14 |
| 18 | 30 | 36 | 19,5 | 23 | 11,5 | 15 |
| 20 | 34 | 40 | 21,5 | 25,5 | 12,5 | 16,5 |
| 22 | 36 | - | 23,5 | 27,5 | 13,5 | 17,5 |
| 24 | 40 | - | 25,5 | 30,5 | 14,5 | 19,5 |
| 27 | 45 | - | 28,5 | 33,5 | - | - |
| 30 | 48 | - | 32 | 38 | - | - |
| 33 | 53 | - | 35 | 41 | - | - |
| 36 | 57 | - | 38 | 44 | - | - |
| 39 | 60 | - | 41 | 49 | - | - |
| 42 | 65 | - | 44 | 52 | - | - |
| 45 | 71 | - | 47 | 55 | - | - |
| 48 | 75 | - | 50 | 59 | - | - |
Примечание. Размеры t1 и t3 даны для винтов снормальными или легкими пружинными шайбами по ГОСТ 6402-70.

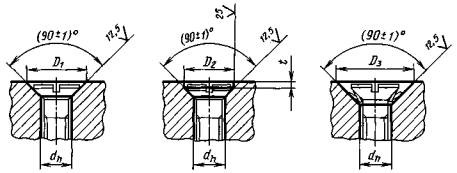

2г. Размеры опорных поверхностейпод потайные и полупотайные головки винтов и шурупов и под шайбы стопорные сзубьями для винтов с потайной и полупотайной головкой должны соответствоватьуказанным на черт. 5 и в табл. 5.
мм
| Диаметр резьбы крепежной детали | D1 (пред. откл. по Н13) | D2 (пред. откл. по Н12) | D3 (пред. откл. по Н14) | t (пред. откл. +0,1) |
| 1,0 | 2,4 | 2,0 | - | 0,2 |
| 1,2 | 2,8 | 2,5 | - | 0,2 |
| 1,4 | 3,2 | 2,8 | - | 0,2 |
| 1,6 | 3,7 | 3,3 | - | 0,2 |
| 2,0 | 4,6 | 4,3 | - | 0,2 |
| 2,5 | 5,7 | 5 | - | 0,3 |
| 3,0 | 6,6 | 6 | 7 | 0,3 |
| 3,5 | 7,6 | 7 | - | 0,3 |
| 4,0 | 8,6 | 8 | 9 | 0,3 |
| 5 | 10,4 | 10 | 11,5 | 0,3 |
| 6 | 12,4 | 11,5 | 14,5 | 0,4 |
| 8 | 16,4 | 15 | 18,5 | 0,7 |
| 10 | 20,4 | 19 | 22 | 0,7 |
| 12 | 24,4 | 23 | 26 | 1,0 |
| 14 | 28,4 | 26 | - | 1,0 |
| 16 | 32,4 | 30 | - | 1,2 |
| 18 | 36,4 | 34 | - | 1,2 |
| 20 | 40,4 | 37 | - | 1,7 |
2д. Размеры опорныхповерхностей под заклепки с потайной и полупотайной головкой должнысоответствовать указанным на черт. 6 и втабл. 6.
мм
| Диаметр стержня заклепки | D (пред. откл. по Н14) | α (пред. откл. -2°) | D1 (пред. откл. по Н14) | α1 (пред. откл. -2°) |
| 1 | 1,7 | 90° | - | - |
| 1,2 | 2,1 | - | - | |
| 1,4 | 2,5 | - | - | |
| 1,6 | 2,7 | 6 | - | |
| 2 | 3,6 |
| 120° | |
| 2,5 | 4,2 | 7 | ||
| 3 | 4,8 | 8 | ||
| 3,5 | 5,6 | 9,5 | ||
| 4 | 6,4 | 10,5 | ||
| 5 | 8,2 | 13 | ||
| 6 | 9,7 | 11 | 90° | |
| 8 | 13,3 | 15 | ||
| 10 | 16,4 | 75° | 17 | 75° |
| 12 | 19,4 | 20 | ||
| 14 | 23 | 24 | ||
| 16 | 23 | 60° | 24 | 60° |
| 17 | 26 | 27 | ||
| 20 | 29 | 30 | ||
| 22 | 32 | 33 | ||
| 24 | 35 | 36 | ||
| 27 | 36 | 45° | 37 | 45° |
| 30 | 40 | 41 | ||
| 36 | 48 | 49 |
2а, 2б, 2в, 2г, 2д. (Введены дополнительно, Изм, № 4).
3. Обработка опорныхповерхностей по черт. 1 - 3 производится в технически обоснованныхслучаях.
Размер t устанавливается конструктором. При глубине t, превышающей 1/3 высотыголовки болта (гайки), размеры D следует брать по ГОСТ 13682-80.
4. Между опорной ицилиндрической поверхностями допускается радиус закругления не более 0,3 мм.
У опорных поверхностей подшестигранные головки болтов без шайб и под цилиндрические и полукруглые головкивинтов без шайб между опорной плоскостью и сквозным отверстием должна бытьфаска 0,5×45° для крепежных деталей диаметром резьбы от 12 до 20 мм и1×45° - для деталей диаметром резьбы свыше 20 мм.
3,4. (Измененнаяредакция, Изм. № 4).
5. (Исключен,Изм. № 4).
6. Диаметры сквозных отверстий dh - по ГОСТ 11284-75. Дляопорных поверхностей под цилиндрические головки винтов сквозные отверстия по3-му ряду ГОСТ 11284-75 нерекомендуются.
(Измененнаяредакция, Изм. № 4).
7. (Исключен,Изм. № 4).
8. Для опорных поверхностей почерт. 4 при проектировании соединениядопускается увеличивать размеры t, t1, t2, t3. В случае применения 1-го ряда сквозных отверстий по ГОСТ 11284-75 для уменьшениязазора между головкой винта и цилиндрической поверхностью диаметром D допускается уменьшать диаметр D.
(Измененнаяредакция, Изм. № 4).
9. (Исключен,Изм. № 4).
