ГОСТ12847-67
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТЕЛЕЖКИ ГРУЗОВЫЕ СПОДЪЕМНЫМИ УСТРОЙСТВАМИ
ТИПЫ. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ИНФОРМАЦИОННЫЕДАННЫЕ
1.РАЗРАБОТАН И ВНЕСЕН Министерством автомобильного и сельскохозяйственногомашиностроения СССР
РАЗРАБОТЧИКИ
Р.Д. Антипов, Р.Д. Серова, Г.П. Рындин, В.И. Лагункова, А.В.Балякин
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитетастандартов, мер и измерительных приборов при Совете Министров СССР от 18.04.67
3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 5883-89 | 8 |
| ГОСТ 11112-70 | 8 |
4. Ограничениесрока действия снято по протоколу № 5-94 Межгосударственного Совета постандартизации, метрологии и сертификации (ИУС 11-12-94)
5. ПЕРЕИЗДАНИЕ (декабрь 1998 г.) с Изменениями № 1, 2,утвержденными в декабре 1985 г., июне 1990 г. (ИУС 4-86, 9-90)
МЕЖГОСУДАРСТВЕННЫЙСТАНДАРТ
| ТЕЛЕЖКИ ГРУЗОВЫЕ С ПОДЪЕМНЫМИ УСТРОЙСТВАМИ Типы, основные параметры и размеры Cargo-trucks with lifting devices.
Types, basic parameters and dimensions | ГОСТ 12847-67 |
Дата введения 01.01.69
1. Настоящий стандартраспространяется на грузовые тележки с подъемными устройствами грузоподъемностьюот 125 до 1250 кг, транспортируемые вручную или буксирными механизмами потвердым и ровным покрытиям со скоростью не более 5 км/ч, предназначенные длямеханизации погрузочно-разгрузочных работ, штабелирования и перевозки грузов.
2. Тележки с подъемнымиустройствами должны изготовляться следующих типов, указанных в табл. 1.
Таблица 1
| Обозначение типов | Наименование и характеристика | Номинальная грузоподъемность, кг | Область применения |
| 1 | Тележки с подъемными вилами | 250; | Погрузочно-разгрузочные работы и транспортирование грузов на стандартных поддонах и в таре в складах, эстакадах, цехах предприятий, железнодорожных вагонах |
| 500; |
| 1250 |
| 2 | Тележки с подъемной платформой | 250; | Погрузочно-разгрузочные работы и транспортирование грузов на специальных поддонах и подставках в складах, цехах предприятий |
| 500; |
| 1000 |
| 3 | Тележки-штабелеры | 125; | Погрузочно-разгрузочные работы, штабелирование и транспортирование грузов на стандартных поддонах и в таре в складах, цехах предприятий |
| 250; |
| 500 |
| 4 | Тележки-столы | 250; | Погрузочно-разгрузочные и ремонтные работы, транспортирование грузов в складах, цехах предприятий |
| 500; |
| 1000 |
| 5 | Тележки-краны | 250; |
| 500; |
| 1000 |
(Измененная редакция, Изм. № 1).
3. Основные параметры и размерытележек типа 1 должны соответствовать черт. 1 и табл. 2.
Черт. 1
Примечание. Чертеж не предопределяет конструкцию тележек.
Таблица2
| Наименование основных параметров и размеров | Нормы по типоразмерам |
| 11 | 12 | 13 | 14 | 15 |
| Номинальная грузоподъемность, кг | 250 | 500 | 1250 |
| Высота поверхности вил от пола Н, мм, не более | 85 |
| Высота подъема груза H1, мм | 125 |
| Высота рукоятки от пола H2, мм, не более | 1500 |
| Расстояние от края тележки до стенки при развороте l, мм | 100 |
| Размеры вил, мм | Длина L | 800 | 1000 | 1250 | 1000 | 1250 |
| Общая ширина В | не более 560 | 560 |
| Ширина b, не более | 160 |
| Наименьшая ширина проездов B1, пересекающихся под углом 90°, мм | 1400 | 1600 |
| Наименьшая ширина проездов B2 при развороте тележки на 90°, мм | 1900 | 2300 |
| Наибольший размер транспортируемого груза, мм | Длина L1 | 800 | 1200 |
| Ширина В3 | 600 | 800 |
| Масса тележки, кг, не более | 70 | 80 | 100 |
Примерусловного обозначения тележки типа 1, номинальной грузоподъемностью 500кг, с длиной вил L = 1250 мм:
Тележка13 ГОСТ 12847-67
4. Основные параметры и размерытележек типа 2 должны соответствовать черт. 2 и табл. 3.

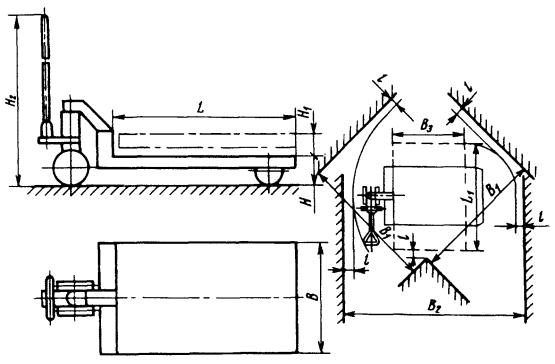

Черт. 2
Примечание. Чертеж не предопределяет конструкцию тележек.
Таблица 3
| Наименование основных параметров и размеров | Нормы по типоразмерам |
| 21 | 22 | 23 | 24 | 25 |
| Номинальная грузоподъемность, кг | 250 | 500 | 1000 |
| Высота поверхности платформы от пола Н, мм | 125 | 160 | 200 |
| Высота подъема груза H1, мм | 80 - 125 |
| Высота рукоятки от пола H2, мм, не более | 1500 |
| Расстояние от края тележки до стенки при развороте l, мм | 100 |
| Габаритные платформы, мм | Длина L | 630 | 800 | 630 | 800 | 1250 |
| Ширина В | 400 | 630 | 400 | 630 | 800 |
| Наименьшая ширина проездов B1, пересекающихся под углом 90°, мм | 1300 | 1700 |
| Наименьшая ширина проездов B2, при развороте тележки на 90°, мм | 1800 | 2300 |
| Наибольший размер транспортируемого груза, мм | Длина L1 | 800 | 1200 |
| Ширина B3 | 600 | 800 |
| Масса тележки, кг, не более | 60 | 80 | 100 |
Примерусловного обозначения тележки типа 2, номинальной грузоподъемностью 1000кг, с платформой длиной L = 800 мм, шириной В = 630 мм и высотойот пола Н = 160 мм:
Тележка24 ГОСТ 12847-67
5. Основные параметры и размерытележек типа 3 должны соответствовать черт. 3 и табл. 4.

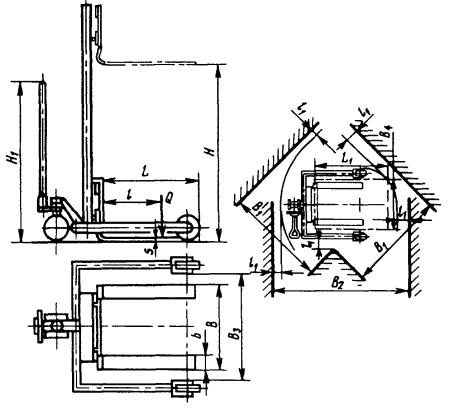

Черт.3
Примечание. Чертеж непредопределяет конструкцию тележек.
Таблица4
| Наименование основных параметров и размеров | Нормы по типоразмерам |
| 31 | 32 | 33 |
| Номинальная грузоподъемность, кг | 125 | 250 | 500 |
| Расстояние центра тяжести груза от спинки вил l, мм, не более | 400 | 600 |
| Высота подъема груза Н, мм | 1500 | 1800 |
| Высота рукоятки от пола H1, мм, не более | 1500 |
| Расстояние от края тележки до стенки при развороте l1, мм | 100 |
| Размеры вил, мм | Длина L, не более | 600 | 800 |
| Общая ширина вил В | наименьшая | 320 |
| наибольшая | 600 | 750 |
| Ширина b, не более | 160 |
| Толщина s, не более | 50 |
| Ширина рамы тележки-штабелера в свету B3, мм | 700 | 900 |
| Наименьшая ширина проездов B1, пересекающихся под углом 90°, мм | 1400 | 1700 |
| Наименьшая ширина проездов B2, при развороте тележки-штабелера на 90°, мм | 2000 | 2500 |
| Наибольший размер штабелируемого груза, мм | Длина L1 | 800 | 1200 |
| Ширина B4 | 600 | 800 |
| Масса тележки, кг, не более | 80 | 170 | 250 |
Примерусловного обозначения тележки типа 3, номинальной грузоподъемностью 500кг, с высотой подъема Н = 1800 мм:
Тележка33 ГОСТ 12847-67
6. Основные параметры и размерытележек типа 4 должны соответствовать черт. 4 и табл. 5.

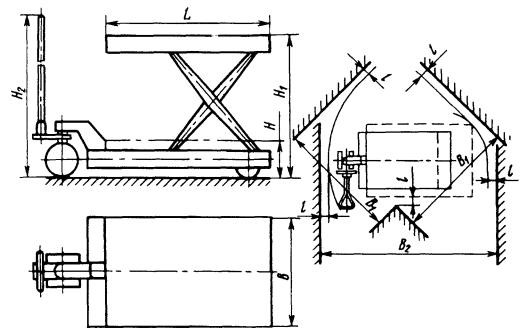

Черт.4
Примечание. Чертеж непредопределяет конструкцию тележек.
Таблица5
| Наименование основных параметров и размеров | Нормы по типоразмерам |
| 41 | 42 | 43 | 44 | 45 |
| Номинальная грузоподъемность, кг | 250 | 500 | 1000 |
| Высота поверхности стола от пола Н, мм, не более | 350 |
| Высота подъема поверхности стола от пола H1, мм, не более | 1000 | 1250 |
| Высота рукоятки от пола H2, мм, не более | 1500 |
| Расстояние от края тележки до стенки при развороте l, мм | 100 |
| Габариты платформы стола, мм | Длина L | 800 | 1250 | 800 | 1250 |
| Ширина В | 630 | 800 | 630 | 800 |
| Наименьшая ширина проездов B1, пересекающихся под углом 90°, мм | 1300 | 1550 | 1300 | 1550 |
| Наименьшая ширина проездов B2 при развороте тележки 90°, мм | 1900 | 2400 | 1900 | 2400 |
| Масса тележки, кг, не более | 150 | 250 | 300 |
Примерусловного обозначения тележки типа 4, номинальной грузоподъемностью 500кг, с платформой стола длиной L= 1250 мм и шириной В = 800 мм:
Тележка43 ГОСТ 12847-67
7. Основные параметры и размерытележек типа 5 должны соответствовать черт. 5 и табл. 6.

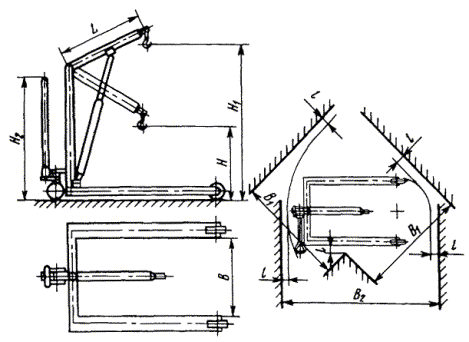

Черт. 5
Примечание. Чертеж не предопределяет конструкцию тележек.
Таблица6
| Наименование основных параметров и размеров | Нормы по типоразмерам |
| 51 | 52 | 53 |
| Номинальная грузоподъемность, кг | 250 | 500 | 1000 |
| Высота крюка от пола Н, мм, не более | 600 | 700 |
| Высота подъема крюка от пола Н1, мм, не более | 2000 | 2500 |
| Высота рукоятки от пола Н2, мм, не более | 1500 |
| Расстояние от края тележки до стенки при развороте l, мм | 100 |
| Вылет стрелы L, мм, не менее | 1000 | 1250 |
| Ширина рамы тележки-крана в свету B, мм | 800 | 900 |
| Наименьшая ширина проездов B1, пересекающихся под углом 90°, мм | 1600 | 1800 |
| Наименьшая ширина проездов B2 при развороте тележки-крана на 90°, мм | 2600 | 2800 |
| Масса тележки, кг, не более | 100 | 150 | 250 |
Пример условного обозначения тележки типа 5,номинальной грузоподъемностью 500 кг, с высотой подъема крюка H1 = 2500 мм:
Тележка52 ГОСТ 12847-67
3 - 7. (Измененная редакция,Изм. № 1, 2).
8. Типы, основныепараметры и размеры колес - по ГОСТ 11112; массивные шины - по ГОСТ 5883.
Примечание. Для задних колес тележек типа 1 допускаетсяприменять специальные типы колес.
9. (Исключен, Изм. № 1).
