МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВТУЛКИ РЕЗЬБОВЫЕ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВТУЛКИ РЕЗЬБОВЫЕ Конструкция Threaded bushes. Design | ГОСТ 12464-67* Взамен МН 371-60; МН 5436-64 |
Утвержден Комитетом стандартов, мер и измерительныхприборов при Совете Министров СССР 3 января 1967г.
01.07.67
ПостановлениемГосстандарта СССР от 17.03.88 № 567 снято ограничение срока действия

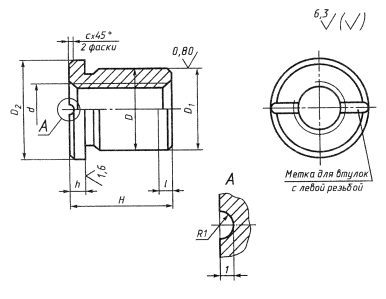

1. Конструкция и размеры резьбовых втулок должнысоответствовать чертежу и таблице.
Размеры в мм
Обозначения втулок | Применяемость | d* | Н | D (поле допуска s7) | D1 (поле допуска f9) | D2 | h | l | c | Масса, кг | |
1-й ряд | 2-й ряд | ||||||||||
7009-0561 |
| М6 |
| 10 | 12 | 12 | 15 | 3 | 1,5 | 0,6 | 0,008 |
0562 |
| 12 | 0,009 | ||||||||
0563 |
| М8 |
| 12 | 14 | 14 | 18 | 0,012 | |||
0564 |
| 16 | 0,015 | ||||||||
0565 |
| М10 |
| 16 | 16 | 16 | 20 | 0,019 | |||
0566 |
| 20 | 0,022 | ||||||||
0567 |
| Тr 10 × 2 |
| 16 | 0,019 | ||||||
0568 |
| 20 | 0,021 | ||||||||
0569 |
| Тr 10 × 2 LH |
| 16 | 0,018 | ||||||
0570 |
| 20 | 0,021 | ||||||||
0571 |
| М12 |
| 18 | 20 | 20 | 25 | 4 | 2,0 | 0,034 | |
0572 |
| 25 | 0,045 | ||||||||
0573 |
| Тr 12 × 3 |
| 18 | 0,033 | ||||||
0574 |
| 25 | 0,045 | ||||||||
0575 |
| Тr 12 × 3 LH |
| 18 | 0,033 | ||||||
0576 |
| 25 | 0,045 | ||||||||
0577 |
| М16 |
| 25 | 25 | 25 | 30 | 0,063 | |||
0578 |
| 32 | 0,079 | ||||||||
0579 |
| Тr 16 × 4 |
| 25 | 0,063 | ||||||
0580 |
| 32 | 0,079 | ||||||||
0581 |
| Тr 16 × 4 LH |
| 25 | 0,063 | ||||||
0582 |
| 32 | 0,079 | ||||||||
0583 |
| М20 |
| 32 | 28 | 28 | 34 | 5 | 3,0 | 1,0 | 0,088 |
0584 |
| 40 | 0,107 | ||||||||
0585 |
| Тr 20 × 4 |
| 32 | 0,087 | ||||||
0586 |
| 40 | 0,107 | ||||||||
0587 |
| Тr 20 × 4 LH |
| 32 | 0,087 | ||||||
0588 |
| 40 | 0,107 | ||||||||
0589 |
| М24 |
| 36 | 32 | 32 | 38 | 0,113 | |||
0590 |
| 48 | 0,146 | ||||||||
0591 |
|
| Тr 24 × 5 | 36 | 0,113 | ||||||
0592 |
| 48 | 0,146 | ||||||||
0593 |
|
| Тr 24 × 5 LH | 36 | 0,112 | ||||||
0594 |
| 48 | 0,146 | ||||||||
0595 |
| Тr 26 × 5 |
| 40 | 36 | 36 | 42 | 0,167 | |||
0596 |
| 52 | 0,213 | ||||||||
0597 |
| Тr 26 × 5 LH |
| 40 | 0,170 | ||||||
0598 |
| 52 | 0,213 | ||||||||
0599 |
|
| Тr 28 × 5 | 40 | 40 | 40 | 46 | 0,227 | |||
0600 |
| 55 | 0,292 | ||||||||
0601 |
|
| Тr 28 × 5 LH | 40 | 0,227 | ||||||
7009-0602 |
| 55 | 0,292 | ||||||||
7009-0603 |
| М30 |
| 45 | 42 | 42 | 48 | 6 | 4,0 | 1,6 | 0,260 |
0604 |
| 60 | 0,339 | ||||||||
0605 |
|
| Тr 30 × 6 | 45 | 0,259 | ||||||
0606 |
| 60 | 0,339 | ||||||||
0607 |
|
| Тr 30 × 6 LH | 45 | 45 | 45 | 52 | 0,258 | |||
0608 |
| 60 | 0,338 | ||||||||
0609 |
| Тr 32 × 6 |
| 48 | 0,321 | ||||||
0610 |
| 63 | 0,414 | ||||||||
0611 1 |
| Тr 32 × 6 LH |
| 48 | 0,321 | ||||||
0612 |
| 63 | 0,414 | ||||||||
0613 |
| М36 |
| 55 | 50 | 50 | 58 | 7 | 5,0 | 0,445 | |
0614 |
| 70 | 0,557 | ||||||||
0615 |
|
| Тr 36 × 6 | 55 | 0,445 | ||||||
0616 |
| 70 | 0,556 | ||||||||
0617 |
|
| Тr 36 × 6 LH | 55 | 0,445 | ||||||
0618 |
| 70 | 0,556 | ||||||||
0619 |
| Тr 40 × 6 |
| 60 | 55 | 55 | 63 | 0,568 | |||
0620 |
| 80 | 0,743 | ||||||||
0621 |
| Тr 40 × 6 LH |
| 60 | 0,568 | ||||||
0622 |
| 80 | 0,743 | ||||||||
0623 |
| М42 |
| 60 | 0,507 | ||||||
7009-0624 |
| 80 | 0,662 |
* Привыборе размера d 1-й ряд следует предпочитать 2-му.
Примерусловного обозначения резьбовой втулкиразмерами d = М6, Н =10мм:
Втулки 7009-0561 ГОСТ12464-67
(Измененная редакция, Изм. № 2).
2. Материал - сталь марки 40Хпо ГОСТ4543-71. Допускается замена на стали других марок с механическимисвойствами не ниже, чем у стали марки 40Х.
3. Твердость - 35,0...39,5 HRCэ.
(Измененная редакция, Изм.№ 1, 2).
4. Неуказанные предельныеотклонения размеров:
(Измененная редакция, Изм. № 2).
5. Резьба метрическая - по ГОСТ24705-81. Поле допуска резьбы - 7Н по ГОСТ16093-81.
Резьба трапецеидальная - по ГОСТ24737-81. Поле допуска резьбы - 8Н по ГОСТ9562-81.
(Измененная редакция, Изм. № 1, 2).
6. Размеры фасок для резьбы -по ГОСТ10549-80.
(Измененная редакция, Изм. № 1).
7. Канавки для выходашлифовального круга - по ГОСТ 8820-69.
8. (Исключен, Изм.№ 1).
9. Покрытие - Хим. Окс. прм(обозначение покрытия - по ГОСТ9.306-85).
10. Маркировать партию деталейодного типоразмера на таре или упаковке с указанием условного обозначения.
9, 10. (Измененная редакция, Изм. № 2).

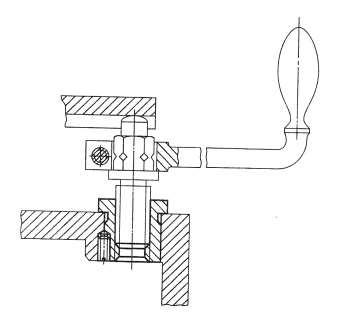

11. Пример применения втулокуказан в приложении 2.
(Введен дополнительно, Изм.№2).

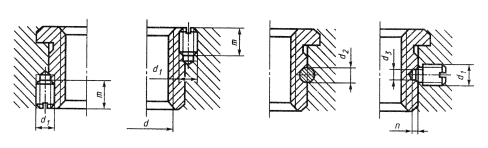

Размеры в мм
Резьба d | d1 | D2 (поле допуска u8) | d3 | m | n | ||
Метрическая | Трапецеидальная | ||||||
М6 | - | - | М6 | 5 | 4,5 | 10 | 3 |
М8 | - | - | |||||
М10 | Тr 10 × 2 | Тr 10 × 2 LH | |||||
М12 | Тr 12 × 3 | Тr 12 × 3 LH | |||||
М16 | Тr 16 × 4 | Тr 16 × 4 LH | |||||
М20 | Тr 20 × 4 | Тr 20 × 4 LH | М8 | 6 | 6,0 | 16 | 4 |
М24 | Тr 24 × 5 | Тr 24 × 5 LH | |||||
- | Тr 26 × 5 | Тr 26 × 5 LH | |||||
- | Тr 28 × 5 | Тr 28 × 5 LH | |||||
М30 | Тr 30 × 6 | Тr 30 × 6 LH | |||||
- | Тr 32 × 6 | Тr 32 × 6 LH | |||||
М36 | Тr 36 × 6 | Тr 36 × 6 LH | |||||
М42 | Тr 40 × 6 | Тr 40 × 6 LH |
(Измененнаяредакция, Изм. № 1, 2).
