ГОСТ 12461-67* «Гайки с трапецеидальной резьбой шестигранные высокие. Конструкция»
Обозначение: ГОСТ 12461-67*
Название рус.: Гайки с трапецеидальной резьбой шестигранные высокие. Конструкция
Статус: действующий
Заменяет собой: МН 5434-64
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.07.1967
Утвержден: Госстандарт СССР (03.01.1967)
Опубликован: ИПК Издательство стандартов № 2000

ГОСТ 12461-67

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ С ТРАПЕЦЕИДАЛЬНОЙ РЕЗЬБОЙ ШЕСТИГРАННЫЕ ВЫСОКИЕ

КОНСТРУКЦИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ С ТРАПЕЦЕИДАЛЬНОЙ РЕЗЬБОЙ ШЕСТИГРАННЫЕ ВЫСОКИЕ

Конструкция

Nuts, hexagonal, high with acme thread. Design

ГОСТ

12461-67*

Взамен

MH 5434-64

УтвержденКомитетом стандартов, мер и измерительных приборов при Совете Министров СССР 3января 1967г. Дата введения установлена

01.07.67

ПостановлениемГосстандарта СССР от 17.03.88 № 567 снято ограничение срока действия

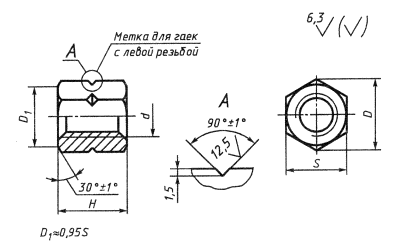

1. Конструкция и размеры шестигранныхвысоких гаек с трапецеидальной резьбой должны соответствовать чертежу итаблице.

Размеры в мм

Обозначение гаек

Применяемость

d*

S (поле допуска h13)

Н

D

Масса, кг

1-й ряд

2-й ряд

7003-0161



Тr 10 × 2



17

16

19,6

0,023

0162



Тr 10 × 2 LH



0163



Тr 12 × 3



19

20

21,9

0,034

7003-0164



Тr 12 × 3 LH



7003-0165



Тr 16 × 4



24

25

27,7

0,068

0166



Тr 16 × 4 LH



0167



Тr 20 × 4



30

32

34,6

0,131

0168



Тr 20 × 4 LH



0169





Тr 24 × 5

36

36

41,6

0,209

0170





Тr 24 × 5 LH

0171



Тr 26 × 5



41

40

47,3

0,305

0172



Тr 26 × 5 LH



0173





Тr 28 × 5

41

42

47,3

0,315

0174





Тr 28 × 5 LH

0175



Тr 30 × 6



46

45

53,1

0,445

0176



Тr 30 × 6 LH



0177



Тr 32 × 6



50

50

57,7

0,589

0178



Тr 32 × 6 LH



0179



Тr 36 × 6



55

55

63,5

0,763

0180



Тr 36 × 6 LH



0181



Тr 40 × 6



60

60

69,0

0,961

7003-0182



Тr 40 × 6 LH



* Привыборе размера d 1-й ряд следуетпредпочитать 2-му.

Пример условногообозначения шестигранной высокой гайки страпецеидальной резьбой размером d - Тr 10 × 2:

Гайка 7003-0161 ГОСТ 12461-67

(Измененная редакция, Изм. № 1, 2).

2. Материал - сталь марки 40Хпо ГОСТ4543-71. Допускается замена на стали других марок с механическимисвойствами не ниже, чем у стали марки 40Х.

3. Твердость - 35,0 . . . 39,5HRCэ.

4. Неуказанные предельныеотклонения размеров: hl4, ±

3, 4. (Измененная редакция, Изм. № 2).

5. Резьба трапецеидальная - поГОСТ24737-81. Поле допуска резьбы - 8Н по ГОСТ9562-81.

(Измененная редакция, Изм. № 1, 2).

6. Размеры фасок для резьбы -по ГОСТ10549-80.

(Измененная редакция, Изм.№ 1).

7. (Исключен,Изм. № 1).

8. Покрытие - Хим. Окс. прм (обозначениепокрытия - по ГОСТ9.306-85).

(Измененная редакция, Изм. № 2).

9. Остальные техническиетребования - по ГОСТ 1759.0-87, ГОСТ1759.1-82, ГОСТ 1759.3-83, ГОСТ1759.5-87.

10. Упаковка и маркировка - поГОСТ18160-72.

(Измененная редакция, Изм.№ 1).
