ГОСТ 11860-85* «Гайки колпачковые класса точности А. Конструкция и размеры»

Настоящий стандарт распространяется на колпачковые гайки класса точности А с диаметром резьбы от 3 до 24 мм.
Требования настоящего стандарта являются обязательными.

Обозначение:	ГОСТ 11860-85*
Название рус.:	Гайки колпачковые класса точности А. Конструкция и размеры
Статус:	действующий
Заменяет собой:	ГОСТ 11860-73
Дата актуализации текста:	01.10.2008
Дата добавления в базу:	01.02.2009
Дата введения в действие:	01.01.1987
Утвержден:	Госстандарт СССР (26.11.1985)
Опубликован:	Стандартинформ № 2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ КОЛПАЧКОВЫЕ КЛАССА ТОЧНОСТИ А

ГОСТ
11860-85

Взамен
ГОСТ 11860-73

Конструкция и размеры

Blind nuts, product grade A. Construction and dimensions

Постановлением Государственного комитета СССР по стандартамот 26 ноября 1985 г. № 3711 дата введения установлена

01.01.87

Издание 2006 г. с Изменением № 1, утвержденным в июле 1992 г. (ИУС 9-92).

1. Настоящий стандартраспространяется на колпачковые гайки класса точности А с диаметром резьбы от 3до 24 мм.

Требования настоящего стандартаявляются обязательными.

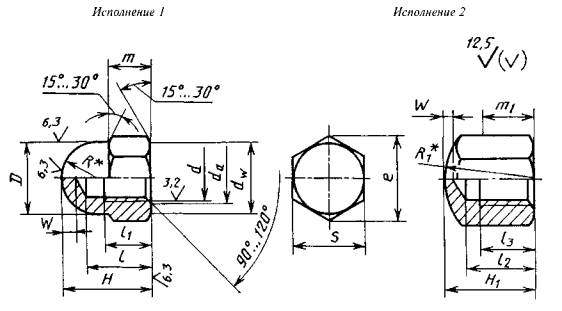

2. Конструкция и размеры гаекисполнения 1 должнысоответствовать указанным на чертеже и в табл. 1, гаек исполнения 2- указанным на чертеже и в табл. 2.

*Размер для справок.

m₁ - минимальная высота «подключ».

Таблица1

мм

Номинальный диаметр резьбы d		3	4	5	6	8	10	12	(14)	16	(18)	20	(22)	24
Шаг резьбы	крупный	0,5	0,7	0,8	1	1,25	1,5	1,75	2,5		2,5			3
Шаг резьбы	мелкий	-	-	-	-	1	1,25		1,5					2
Размер «под ключ» S		5,5	7	8	10	13	16	18	21	24	27	30	34	36
Диаметр описанной окружности e, не менее		6,0	7,7	8,8	11,1	14,4	17,8	20,0	23,4	26,7	30,1	33,5	37,7	40,0
Н, пред. откл. по h14		7,5	8,0	10,0	12,0	15,0	18,0	22,0	25,0	28,0	32,0	34,0	39,0	42,0
m, пред. откл. пo h14		2,4	3,2	4,0	5,0	6,5	8,0	10,0	11,0	13,0	15,0	16,0	18,0	19,0
D₁, пред. откл. по h14		5,0	6,5	7,5	9,5	12,5	15,0	17,0	20,0	23,0	26,0	28,0	33,0	34,0
d_a	не более	3,45	4,60	5,75	6,75	8,75	10,80	13,00	15,10	17,30	19,40	21,60	23,80	25,90
d_a	не менее	3	4	5	6	8	10	12	14	16	18	20	22	24
R ≈		2,5	3,2	3,7	4,7	6,2	7,5	8,5	10,0	11,5	13,0	14,0	16,5	17,0
l, пред. откл. по js15		5,0	5,5	7,5	8,0	11	13	16	18	21	25	26	29	31
l₁, не менее		2	3	3,8	4	6	7	9	11	13	14	16	18	19
d_w, не менее		5,0	5,8	6,8	8,3	11,3	14,3	16,2	19,2	22,2	25,3	28,2	31,4	33,2
w, не менее		2,0						3,0	4,0		5,0			6,0

Таблица2

мм

Номинальный диаметр резьбы d		4	5	6	8	10	12	(14)	16	(18)	20	(22)	24
Шаг резьбы	крупный	0,7	0,8	1	1,25	1,5	1,75	2		2,5			3
Шаг резьбы	мелкий	-	-	-	1	1,25		1,5					2
Размер «под ключ» S, пред. откл. по h13		7	8	10	13	16	18	21	24	27	30	34	36
Диаметр описанной окружности e, не менее		7,7	8,8	11,1	14,4	17,8	20,0	23,4	26,7	30,1	33,5	37,7	40,0
H₁ пред. откл. по h14		5,5	7	9	12	14	16	18	20	22	25	28	30
m₁, не менее		2,75	3,5	4,5	6	7	8	9	10	11	12,5	14	15
d_a	не более	4,60	5,75	6,75	8,75	10,80	13,00	15,10	17,30	19,40	21,60	23,80	25,90
d_a	не менее	4	5	6	8	10	12	14	16	18	20	22	24
R₁ ≈		8	10	12	15	20	25	28	30	32	35	35	40
l₂, не более		4,4	5,2	7	9,5	11	13,5	15	17	19	21	22	24
l₃, не менее		3	3,8	4	6	7	9	11	13	14	16	18	19
d_w, не менее		6,3	7,2	9,0	11,7	14,6	16,6	19,6	22,5	25,3	28,2	31,7	33,6
w, не менее		1		1,5	2						2,5	3

Примечания к табл. 1 и 2:

1. Размеры гаек, заключенные в скобки,применять не рекомендуется.

2. Для изделий,спроектированных до 01.01.93, допускается применять гайки М10, M12, M14 и М22исполнений 1 и 2 с размерами,указанными в приложении 2.

Пример условного обозначениягайки исполнения 1, диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска6Н, класса прочности 5, без покрытия:

Гайка М12 - 6H.5 ГОСТ 11860-85

То же исполнения 2, с мелким шагом резьбы с полемдопуска 6Н, класса прочности 6, с цинковым покрытием толщиной 6 мкм,хроматированным, с размером «под ключ» S = 16 мм:

Гайка 2М12×1,25 - 6H.6.016(s16) ГОСТ 11860-85

1, 2. (Измененнаяредакция, Изм. № 1).

3. Резьба - по ГОСТ24705-2004.

4. Недорез резьбы - короткий по ГОСТ10549-80.

Допускается выполнение проточки- нормальная по ГОСТ 10549-80 длягаек с d ≥ 10 мм на длине l - l₁.

5. Неуказанные допуски и методыконтроля размеров, отклонений формы и расположения поверхностей - по ГОСТ1759.1-82.

6. Дефекты поверхности и методыконтроля - по ГОСТ 1759.3-83.

7. Допускается на радиуснойповерхности прямая площадка диаметром не более 0,3D.

8. Конфигурация дна отверстия нерегламентируется.

9. Технические требования - по ГОСТ1759.0-87 для гаек класса точности А.

10. Теоретическая масса гаекисполнения 1 указана в приложении.

Номинальный диаметр резьбы d, мм	Теоретическая масса 1000 шт. гаек, кг, исполнения
Номинальный диаметр резьбы d, мм	1	2
3	0,92	-
4	1,60	1,30
5	2,43	2,16
6	4,93	4,40
8	10,00	9,67
10	17,46	16,91
12	26,06	22,04
14	40,40	34,74
16	57,80	48,78
18	83,68	67,48
20	102,13	94,87
22	167,00	137,10
24	192,60	174,40

ПРИЛОЖЕНИЕ 1

Справочное

Таблица 3

Масса стальных гаек с крупным шагом резьбы

Для определения массы алюминиевых и латунных гаекзначения массы, указанные в таблице, следует умножить на коэффициенты:

0,356 - для алюминиевого сплава;

1,080 - для латуни.

ПРИЛОЖЕНИЕ 1. (Измененнаяредакция. Изм. № 1).

ПРИЛОЖЕНИЕ 2

Справочное

Таблица 4

мм

Номинальный диаметр резьбы d	10	12	14	22
Размер «под ключ»	17	19	22	32
Диаметр описанной окружности e, не менее	18,9	21,1	24,5	35,7
l_w, не менее	15,3	17,2	20,2	29,5
D, пред. откл. по h14	16	18	21	30
R ≈	8,0	9,0	10,5	15,0

Пример условного обозначения гайки исполнения 1, диаметромрезьбы d =10 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, безпокрытия:

Гайка М10 - 6Н.6 ГОСТ 11860-85.

ПРИЛОЖЕНИЕ 2. (Введенодополнительно, Изм. № 1).
