ГОСТ 11677-85

ТРАНСФОРМАТОРЫ СИЛОВЫЕ

ОБЩИЕТЕХНИЧЕСКИЕ УСЛОВИЯ

Содержание



Настоящий стандартраспространяется на силовые трансформаторы общего назначения, в том числе наавтотрансформаторы, трансформаторы собственных нужд электростанций и трансформаторыдля комплектных трансформаторных подстанций (КТП), трехфазные мощностью более 5кВ·А и однофазные мощностью более 4 кВ·А классов напряжения до 1150 кВвключительно, предназначенные для нужд народного хозяйства.

Стандартне распространяется на специальные, регулировочные и многообмоточныетрансформаторы.

Термины,применяемые в стандарте - по ГОСТ16110-82.

Требованиянастоящего стандарта являются обязательными.

(Измененная редакция, Изм. №2, 4)

1. КЛАССИФИКАЦИЯ

1.1Силовые трансформаторы классифицируют:

- по условиям работы- на трансформаторы, предназначенные для работы в нормальных и специальныхусловиях;

- повиду изолирующей и охлаждающей среды - на масляные и сухие трансформаторы,трансформаторы, заполненные негорючим жидким диэлектриком, трансформаторы слитой изоляцией;

- потипам, характеризующим назначение и основное конструктивное исполнение(однофазные или трехфазные, и РПН, ПБВ и т.д.) - в соответствии с приложением 1.

1.2Нормальные условия работы характеризуют следующими данными:

-высота установки над уровнем моря - не более 1000 м, кроме трансформаторовкласса напряжения 750-1150 кВ, для которых высота установки над уровнем моря -не более 500 м;

-климатическое исполнение - У по ГОСТ15150 и ГОСТ15543.1.

Приэтом среднесуточная температура воздуха не более 30°С и среднегодоваятемпература воздуха не более 20°С;

-температура охлаждающей воды - не более 25°С у входа в охладитель.

1.3По заказу потребителя должны изготавливаться трансформаторы для следующихусловий:

-высота установки над уровнем моря для трансформаторов классов напряжения до 500кВ включ. - от 1000, но не более 3500 м;

-климатическое исполнение - ХЛ или УХЛ по ГОСТ15150, ГОСТ15543.1 и ГОСТ17412;

-температура охлаждающей воды - более 25°С, но не более 33°С.

Внешниемеханические воздействия по ГОСТ17516.1, в том числе и для сейсмоопасных районов.

(Измененная редакция,Изм. № 1, 4)

1.3.1 При температуреохлаждающей среды (воздуха или воды), отличающейся от установленной в п.1.2, при выборе номинальной мощности трансформатора должна быть учтенатемпература охлаждающей среды в соответствии с инструкцией по эксплуатации.

1.4 Виды систем охлаждениятрансформаторов и их условные обозначения должны соответствовать приведенным втабл. 1.

Таблица 1

Примечание. Соответствие условных обозначений видов системохлаждения, принятых СССР, СЭВ и МЭК, приведено в приложении2.

1.5 Класс напряжениятрансформатора устанавливают по классу напряжения его обмотки ВН.

1.6 Основными парами обмотоктрехобмоточных трансформаторов следует принимать обмотки ВН и СН. Допускается встандартах или технических условиях на конкретные группы и типы трансформаторовпринимать другую пару обмоток за основную.

2. ОСНОВНЫЕ ПАРАМЕТРЫ

2.1 В стандартах или технических условияхна конкретные группы или типы трансформаторов должны быть указаны следующиеосновные параметры:

- номинальнаямощность трансформатора (указывают также мощности основных обмотоктрехобмоточных трансформаторов и мощность обмотки НН трехобмоточныхавтотрансформаторов);

- номинальныенапряжения основных обмоток на всех ответвлениях;

- условноеобозначение схемы и группы соединений обмоток;

- видпереключения ответвлений (РПН, ПБВ),диапазон и число ступеней регулирования напряжения;

- наибольшийдопустимый ток в общей обмотке автотрансформатора;

- потерихолостого хода и короткого замыкания на основном ответвлении;

- напряжениекороткого замыкания, приведенное к номинальной мощности (для трансформаторовРПН указывают нормированные значения на основном и крайних ответвлениях, дляостальных трансформаторов - на основном ответвлении);

- ток холостогохода на основном ответвлении;

- установленнаямощность двигателей системы охлаждения;

- полная масса;

- транспортнаямасса (допускается не указывать, если она отличается от полной массы не болеечем на 10%);

- удельнаямасса;

- масса масла;

- габаритныеразмеры.

Примечания:

1 Если потребителемвыдвигаются дополнительные (специальные) требования по перегрузкам и, исходя изних, изготавливается трансформатор, то в перечень основных параметров включаютпараметры, характеризующие нагрузочную способность.

2 Методика расчетаудельной массы приведена в приложении 3. В стандартах илитехнических условиях на конкретные группы и типы трансформаторов указываютрасчетную массу.

3Масса масла приводится для сведения заказчика с точностью до +10%.

(Измененная редакция, Изм. №1, 3, 4)

2.2В стандартахили технических условиях на конкретные группы и типы трансформаторовдопускается устанавливать дополнительные параметры, кроме указанных в п.2.1.

2.3 Номинальные мощноститрансформаторов должны соответствовать ГОСТ9680, номинальные напряжения - ГОСТ721 и ГОСТ21128.

2.4 Номинальная частотапитающей сети должна быть 50 Гц по ГОСТ13109.

2.5 Расчетную температуру, ккоторой следует приводить потери и напряжение короткого замыкания, принимаютравной:

- 115°С - длятрансформаторов с изоляцией классов нагревостойкости F, Н, С по ГОСТ8865;

- 80°С - для трансформаторовс системой охлаждения НЦ, НДЦ;

- 75°С - для остальныхтрансформаторов.

2.6 Предельные отклоненияизмеряемых параметров трансформаторов от нормированных не должны превышатьзначений, указанных в табл. 2.

Таблица 2

Примечания:

1 При определениисуммарных потерь трехобмоточного автотрансформатора потери холостого хода складываютс потерями короткого замыкания основной пары обмоток.

2 Отсутствие нижнегопредельного отклонения для тока холостого хода и потерь означает, что егозначение не ограничено.

3 По согласованиюмежду изготовителем и потребителем предельное отклонение напряжения короткогозамыкания для не основных пар обмоток трехобмоточных трансформаторов, а такжедля трансформаторов РПН на крайних ответвлениях не должно выходить за пределы±15%.

4 По согласованиюмежду изготовителем и потребителем предельное отклонение коэффициентатрансформации на основном ответвлении для трансформаторов мощностью 100 МВА иболее не должно выходить за пределы ±10,0%.

5 Предельныеотклонения коэффициента трансформации, приведенные в п. 1 табл. 2, распространяются натрансформаторы мощностью до 1000 МВ·А включительно.

6 Предельныеотклонения, приведенные в п. 2 табл. 2, не распространяются нанапряжение короткого замыкания между частями расщепленной обмотки НН.

7 Предельное отклонение на потери короткого замыкания длятрансформаторов мощностью менее 1 МВ·А может быть увеличено до +15%, что должнобыть оговорено в стандартах или технических условиях на трансформаторы конкретныхтипов и групп.

(Измененная редакция, Изм. № 3,4)

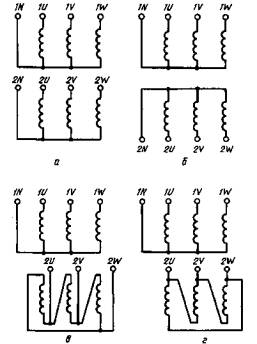

2.7. Схемы и группысоединения обмоток трансформаторов должны соответствовать приведенным в табл.3-10.

Таблица 3

Схемы и группысоединения обмоток трехфазных двухобмоточных трансформаторов

Таблица 4

Схемаи группа соединения обмоток однофазных двухобмоточных трансформаторов

Таблица 5

Схемы и группы соединения обмоток трехфазныхтрехобмоточных трансформаторов

Таблица 6

Схемаи группа соединения обмоток трехфазных трехобмоточных автотрансформаторов

Таблица 7

Схема и группа соединенияобмоток однофазных трехобмоточных автотрансформаторов

Таблица 8

Схема и группа соединенияобмоток трехфазных двухобмоточных автотрансформаторов

Таблица 9

Схема и группа соединенияобмоток однофазных двухобмоточных трансформаторов с расщепленной обмоткой НН

Таблица 10

Схемы и группы соединенияобмоток трехфазных двухобмоточных трансформаторов с расщепленной обмоткой НН

(Измененнаяредакция, Изм. № 1)

2.8 Схемы и группысоединения обмоток однофазных трансформаторов для работы в трехфазной группеследует указывать в стандартах или технических условиях на эти трансформаторы.

2.9 Указанные в табл.3-10схемы соединения обмоток не относятся к действительному расположению отводовактивной части и вводов на крышке бака трансформатора.

Схемы соединения обмоток ВНуказаны со стороны отводов обмотки ВН, а схемы соединения обмоток СН и НН - состороны отводов обмотки НН.

2.10 Трансформаторы ссистемой охлаждения вида Д при отключении электродвигателей вентиляторовдопускают нагрузку не менее 50% номинальной мощности трансформатора.

2.9, 2.10 (Измененнаяредакция, Изм. № 1)

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1 Трансформаторы должныизготавливать в соответствии с требованиями настоящего стандарта, стандартовили технических условий на конкретные группы и типы трансформаторов по рабочимчертежам, утвержденным в установленном порядке.

3.2 Требования кконструкции

3.2.1 Требования по нагреву и нагрузочной способности

3.2.1.1 Превышениятемпературы отдельных элементов масляного трансформатора или трансформатора сжидким диэлектриком над температурой охлаждающей среды (воздуха или воды) прииспытаниях на нагрев на основном ответвлении не должны быть более значений,указанных в табл. 11.

Таблица 11

Примечания:

1Превышения температуры обмоток определяют методом измерения их сопротивленияпостоянному току (средниепревышения температуры обмоток).

2 (Исключено, Изм. № 1)

Для трехобмоточных режимовтрансформаторов расчетные превышения температуры отдельных элементов не должныпревышать значений, указанных в табл. 11, сучетом примечания к п.3.9.3.3. В этом случае превышение температуры верхних слоев масла илидругого жидкого диэлектрика трехобмоточного трансформатора должно бытьрассчитано для сочетания нагрузок с наибольшими суммарными потерями, апревышения температуры обмоток, поверхности магнитной системы и элементовметаллоконструкций - для сочетания нагрузок, являющихся наиболее жесткими длярассматриваемого элемента трансформатора.

(Измененная редакция, Изм. № 1)

3.2.1.2 Для масляныхтрансформаторов при нормированной температуре охлаждающей воды у входа вохладитель более 25°С (но не более 33°С) среднее превышение температурыобмоток, указанное в табл. 11, должно быть уменьшено наразность между нормированной температурой и 25°С.

3.2.1.3 Для трансформаторовв отдельных точках магнитной системы и элементов металлоконструкций допускаетсяпревышение температуры поверхности, не соприкасающейся с твердой изоляцией, надтемпературой охлаждающей среды до 85°С, если это превышение не превзойдет вдругих режимах работы, в том числе и на неосновных ответвлениях.

(Измененная редакция, Изм. № 4)

3.2.1.4 Для масляныхтрансформаторов при болтовом соединении контактов съемных вводов превышениетемпературы контактов над температурой окружающей среды не должно превышать:

85°С - для контактов в масле;

65°С - для контактов ввоздухе.

3.2.1.5 Превышениятемпературы отдельных элементов сухого трансформатора над температуройохлаждающей среды при испытаниях на нагрев на основном ответвлении не должныпревышать указанных в табл. 12.

Таблица 12

Примечания:

1 Превышения температурыобмоток (средние превышения температуры обмоток) определяют методом измеренияих сопротивления постоянному току.

2Допускается применение отдельных изоляционных деталей более низкого классанагревостойкости, чем класс нагревостойкости обмоток в целом, если испытаниямидоказано, что температура наиболее нагретых точек изоляционных деталейпониженных классов не превышает значений, допустимых для этих классов по ГОСТ8865.

(Измененная редакция, Изм. № 1)

3.2.1.6 При установившихсятоках короткого замыкания в соответствии с п. 3.3.1температура обмоток, рассчитанная исходя из начальной температуры, равной суммемаксимальной температуры охлаждающей среды по п.п. 1.2,1.3и превышения температуры обмотки по табл. 11, не должна превышатьзначений, указанных в табл. 13.

Таблица 13

3.2.1.7 Под нагрузочной способностью понимают свойство трансформаторанести нагрузку сверх номинальной при определенных условиях эксплуатации -предшествующей нагрузке трансформатора, температуре охлаждающей среды.

3.2.1.8Допустимые систематические и аварийные перегрузки должны быть установлены: -для масляных трансформаторов мощностью до 100 MB А включительно - по ГОСТ14209, если иное не оговорено в стандартах или технических условиях наконкретные группы или типы трансформаторов;

- длятрансформаторов мощностью свыше 100 MB A - винструкции по эксплуатации;

- для сухихтрансформаторов и трансформаторов с негорючим жидким диэлектриком - встандартах или технических условиях на конкретные группы или типытрансформаторов.

Примечание. Все элементы трансформатора, включаякомплектующие изделия, должны обеспечить указанные требования.

(Измененная редакция, Изм. № 4)

3.2.2 Требования к электрической прочности изоляции

3.2.2.1Требования к электрической прочности изоляции трансформаторов классовнапряжения 3-500 кВ - по ГОСТ1516.1; трансформаторов класса напряжения 750 кВ - по ГОСТ20690. Требования к электрической прочности изоляции трансформаторов классанапряжения 1150 кВ должны быть указаны в технических условиях на этитрансформаторы. При этом испытательные напряжения изоляции масляныхтрансформаторов должны соответствовать нормам, принятым для электрооборудованияс нормальной изоляцией; испытательные напряжения сухих трансформаторов итрансформаторов с негорючим жидким диэлектриком должны быть не ниже норм,принятых для электрооборудования с облегченной изоляцией.

Примечания:

1 По согласованиюмежду изготовителем и потребителем, в случае применения ограничителейперенапряжений, допускается изготовление трансформаторов на сниженныеиспытательные напряжения по сравнению с приведенными требованиями.

2 Испытание изоляции элементов цепей управления, блокировки исигнализации, а также самих цепей для трансформаторов, отправляемых спредприятия-изготовителя без их монтажа, не проводить.

3.2.2.2 Для трансформаторов,предназначенных для работы на высоте, превышающей 1000 м (но не более 3500 м)над уровнем моря, внешняя изоляция должна быть рассчитана по ГОСТ1516.1:

при высоте установки от 1000до 2400 м включительно - по нормам для высоты установки 2400 м;

при высоте установки от 2400до 3500 м включительно - по нормам для высоты установки 3500 м.

3.2.2.1, 3.2.2.2 (Измененнаяредакция, Изм. № 1)

3.3 Требования по устойчивости квнешним воздействиям

3.3.1 Требования к стойкости трансформаторов при коротких замыканиях

3.3.1.1 Трансформаторыдолжны выдерживать внешние короткие замыкания в эксплуатации (испытание по ГОСТ20243) на любом ответвлении обмотки при любых сочетаниях сторон питания,соответствующих режимам работы трансформатора, указанным в стандартах илитехнических условиях на этот трансформатор, при указанных ниже значениях токакороткого замыкания и его длительности.

3.3.1.2 Наибольший установившийсяток короткого замыкания в двухобмоточных режимах определяют следующим образом:

- для однофазныхтрансформаторов и автотрансформаторов, включенных между фазой и нейтралью поформуле

                                                                                                      (1)

где I_к.отв - наибольший установившийся ток короткого замыканияответвления, кА;

U_{ном.отв} - номинальное напряжение ответвления (фазное), кВ;

z_г.отв - сопротивление короткого замыкания, отнесенное крассматриваемой обмотке (стороне) и ответвлению, Ом;

z_c -сопротивлениекороткого замыкания сети, Ом;

- для трехфазныхтрансформаторов по формуле

                                                                                               (2)

где I_к.отв - наибольший установившийся линейный ток короткого замыканияответвления, кА;

U_{ном.отв} - номинальное линейное напряжение ответвления, кВ.

Наибольшийустановившийся ток короткого замыкания в трехобмоточных режимах определяют потрехлучевой схеме замещения, каждый луч которой состоит из сопротивлениякороткого замыкания, вносимого трансформатором, и включенного последовательно сним сопротивления короткого замыкания соответствующей сети z.

(Измененная редакция, Изм. № 4)

3.3.1.3Сопротивлениекороткого замыкания трансформатора z_г.отв, Ом, определяют по формуле

                                                                                              (3)

где U_к.отв - расчетное значение напряжения короткого замыканияответвления, приведенное к номинальной мощности трансформатора на основномответвлении,

S_ном - номинальная мощность трансформатора на основном ответвлении, МВ·А.

При испытанияхдопускается принимать измеренное значение сопротивления замыканиятрансформатора.

3.3.1.4Сопротивлениекороткого замыкания сети z_c, Ом, определяют по формуле

                                                                                                                 (4)

где U_с.ном - номинальное линейноенапряжение сети, кВ;

S_c -мощность короткого замыкания сети, МВ·А.

Примечания:

1 Для трансформаторовмощностью менее 1 МВ·А (для трансформаторовмощностью менее 3,15 МВ·А, разработанных после01.01.91) сопротивление короткого замыкания сети не учитывают (в формулах(1) и (2)z_c=0),если оно составляет не более 5% сопротивлениякороткого замыкания трансформатора.

2 Для трансформаторов классов напряжения до 35 кВ включ. собственныхнужд электростанций сопротивление короткого замыкания сети не учитывают.

(Измененная редакция, Изм. № 4)

3.3.1.5 Мощностьтрехфазного короткого замыкания сети следует принимать по табл. 14.

Таблица 14

Примечание. По согласованию с потребителем допускаетсяпринимать мощности короткого замыкания сети, отличающиеся от указанных втаблице.

Длятрехобмоточных автотрансформаторов мощность короткого замыкания сети на сторонеНН принимают:

600 MB·А -для сети с номинальным напряжением НН до 20 кВ и мощностью автотрансформаторовдо 63 МВ·А включительно;

1000 МВ·А - длясети с номинальным напряжением НН 20 кВ и выше автотрансформаторов классанапряжения 220 кВ;

2000 МВ·А - дляобмоток НН трехобмоточных автотрансформаторов классов напряжения 330, 500 и 750кВ.

Для трехобмоточных автотрансформаторов класса напряжения 1150кВ мощность короткого замыкания принимают по техническим условиям на этитрансформаторы.

(Измененная редакция, Изм. № 1,4)

3.3.1.6 Длятрехобмоточных трансформаторов, исключая автотрансформаторы, в любом двух- илитрехобмоточном режиме кратность наибольшего установившегося тока короткогозамыкания, определяемого в соответствии с п.3.3.1.2, по отношению к номинальному току обмотки должна быть ограничена всоответствии с табл. 15 при условии равенства мощностей всех обмоток. В случаеразличных мощностей обмоток предельные кратности наибольшего установившегосятока короткого замыкания должны устанавливаться в стандартах или техническихусловиях на такие трансформаторы.

Таблица 15

(Измененнаяредакция, Изм. № 4)

3.3.1.7(Исключен, Изм. № 4)

3.3.1.8Наибольший ударный ток короткого замыкания I_уд, кА, определяют по формуле

I_уд=I_к.отв·К_удÖ2,                                                                                                            (5)

где I_к.отв - наибольший установившийсяток короткого замыкания, кА;

К_удÖ2 - коэффициент, определяемый по табл. 17.

Таблица 17*

* - Табл. 16. (Исключена,Изм. № 4)

Примечание. Для промежуточных значений U_p/U_a от 1 до 14, не указанных в таблице,коэффициент К_удÖ2 допускаетсяопределять линейной интерполяцией.

Обозначение: U_p, U_a -реактивная и активная составляющие напряжения короткого замыканиятрансформатора соответственно.

(Измененнаяредакция, Изм. № 4)

3.3.1.9Наибольшую продолжительность короткого замыкания (t_k.max) на зажимах трансформаторов принимают при коротком замыкании насторонах с номинальным напряжением 35 кВ и ниже - 4 с, при коротком замыканиина сторонах с номинальным напряжением 110 кВ и выше - 3 с.

3.3.1.10Допустимую продолжительность внешнего короткого замыкания t_кс, при протекании тока короткого замыкания менее наибольшего установившегосяопределяют по формуле

                                                                                                          (6)

где t_k.max - допустимаяпродолжительность короткого замыкания при протекании наибольшегоустановившегося тока короткого замыкания по п.3.3.1.9, с;

I_к.отв - наибольший установившийся ток короткого замыкания,А;

I_к - установившийся ток короткого замыкания менеенаибольшего установившегося, А.

Наибольшаядопустимая продолжительность внешнего короткого замыкания t_кравна 15 с.

3.3.2. Требования по стойкости трансформаторов кударным толчкам током.

3.3.2.1.Масляные трансформаторы и трансформаторы с негорючим жидким диэлектриком, кромеуказанных в п.3.3.2.4, должны выдерживать в эксплуатации ударные толчки током. При этомотношение действующего значения тока к номинальному (кратность) не должнопревышать значений, указанных в табл. 18.

Таблица 18

Примечание. Допустимость ударных толчков током, указанныхв табл. 18,обеспечивается испытаниями на стойкость при коротком замыкании в соответствии сразд. 6. Для трансформаторовмощностью более 100 МВ·А систематические ударные толчки током болееноминального должны быть согласованы между потребителем и изготовителем.

(Измененнаяредакция, Изм. № 1)

3.3.2.2 Для сухихтрансформаторов допустимые ударные толчки током устанавливают в стандартах илитехнических условиях на конкретные группы и типы сухих трансформаторов.

3.3.2.3 При числе толчков током более 100 в суткиили при их продолжительности более 15 с следует проводить расчетную проверкунагрузочной способности по методике изготовителя, согласованной с потребителем.

3.3.2.4 Масляные трансформаторысобственных нужд электростанций должны выдерживать при эксплуатации ударныетолчки током продолжительностью каждый не более 15 с. При этом отношениедействующего значения тока к номинальному (кратность) не должно превышатьзначений, указанных в табл. 19.

Таблица 19

3.4 Требования к надежности

Для силовыхтрансформаторов устанавливают следующие показатели надежности:

- установленная безотказнаянаработка - не менее 25000 ч;

- вероятностьбезотказной работы за наработку 8800 ч - не менее 0,995;

- срок службы допервого капитального ремонта - не менее 12 лет;

- полный срок службы - не менее 25 лет.

(Измененная редакция, Изм. № 1)

3.5 Требования ксоставным частям

3.5.1 Вводы классовнапряжения 110-750 кВ, устанавливаемые на трансформаторах, должны бытьгерметичного исполнения по ГОСТ10693 и ГОСТ23865.

3.5.2 Зажимы сухихтрансформаторов должны быть выполнены в соответствии с требованиями ГОСТ10434.

3.5.3 В двухобмоточньгхтрансформаторах мощностью 32 МВ·А и более, трехобмоточных автотрансформаторахмощностью 63 МВ·А и более и трансформаторах собственных нужд электростанциймощностью 10 МВ·А и более должна быть предусмотрена возможность присоединенияэкранированных токопроводов вводов НН к баку трансформатора или установкамтрансформаторов тока. В трансформаторах собственных нужд электростанций классовнапряжения до 35 кВ включительно мощностью 10 МВ·А и более дополнительно должнабыть предусмотрена возможность присоединения экранированных токопроводов вводовВН к баку трансформатора или установкам трансформаторов тока.

Для указанныхтрансформаторов, разработанных после 01.01.87, основные присоединительныеразмеры по вводам должны быть согласованы с потребителем.

(Измененная редакция, Изм. № 1)

Указанные границы мощности могут быть уточнены встандартах или технических условиях на конкретные группы и типытрансформаторов.

3.5.4 По согласованию междуизготовителем и потребителем должна быть обеспечена возможность крепления экранированныхтокопроводов по п.3.5.3 к крышке или верхней части бака трансформатора.

3.5.5 В трансформаторахмощностью 25 кВ·А и более классов напряжения до 330 кВ включительно конструкциявводов и трансформаторов должна допускать демонтаж и установку ввода (или егонаружного изолятора) без съема крышки или верхней части бака, выемки активнойчасти из бака и слива масла ниже прессующих колец.

Примечание. Требования п. 3.5.5 не распространяются натрансформаторы для КТП.

3.5.6 По заказу потребителятрансформаторы изготовляют с вводами для II, IV степеней загрязнения по ГОСТ9920.

(Измененная редакция, Изм. № 4)

3.5.7 По согласованию междупотребителем и изготовителем трансформаторы классов напряжения 35 кВ и вышеизготовляют с кабельными вводами.

3.5.8 По согласованию между потребителем иизготовителем трансформаторы классов напряжения 110 кВ и выше изготовляют с вводамидля присоединения к элегазовому оборудованию.

3.5.9 Расположение вводовмасляных трансформаторов и трансформаторов с негорючим жидким диэлектриком изажимов сухих трансформаторов должно быть указано в стандартах или техническихусловиях на трансформаторы конкретных групп и типов.

3.5.10 Устройства РПН должны соответствовать требованиямГОСТ24126 или технических условий на устройства РПН, согласованных спотребителем.

(Измененная редакция, Изм. № 1)

3.5.11 Масляныетрансформаторы должны быть снабжены встроенными трансформаторами тока по ГОСТ 7746в соответствии с требованиями стандартов или технических условий натрансформаторы конкретных групп и типов.

3.5.12 Все ответвления оттрансформаторов тока должны быть выведены для возможности присоединениякабелей. В коробку зажимов должны быть проведены кабели для использованияодного ответвления.

(Измененная редакция, Изм. № 1)

3.5.13Емкость расширителя должна обеспечивать постоянное наличие в нем масла при всехрежимах работы трансформатора от отключенного состояния до номинальной нагрузкии при колебаниях температуры окружающего воздуха, указанных в п.п. 1.2или 1.3,причем при перегрузках, установленных в разд. 3, масло не должно выливаться.

Намаслоуказателе или расширителе должны быть нанесены контрольные метки дляследующих температур масла:

- минус 45, 15, 40°С- для климатического исполнения У;

- минус 60, 15,40°С - для климатических исполнений ХЛ, УХЛ.

Примечание. Для конкретных условий охлаждающей среды,отличающихся от предельных, указанных в п.п. 1.2или 1.3(внутренняя установка и др.) емкость расширителя выбирают исходя из предельныхзначений температуры, нормированных для этих конкретных условий.

(Измененная редакция, Изм. № 4)

3.5.14 Масляныетрансформаторы и трансформаторы с негорючим жидким диэлектриком мощностью 25кВ·А и более должны быть снабжены расширителем или другой защитой,предохраняющей масло или негорючий жидкий диэлектрик в баке отнепосредственного соприкосновения с окружающим воздухом.

Расширитель должен бытьснабжен воздухоосушителем с масляным затвором или другим устройством для защитымасла или другого негорючего жидкого диэлектрика в расширителе отнепосредственного соприкосновения с окружающим воздухом.

Конструкция воздухоосушителядолжна обеспечивать возможность наблюдения за состоянием сорбента приэксплуатации трансформатора.

(Измененная редакция, Изм. № 1)

3.5.15 Конструкция расширителя должна исключатьвозможность попадания остатков масла из расширителя в бак.

3.5.16 В нижней частирасширителя должна быть предусмотрена пробка для слива масла.

В трансформаторах с газовым релемежду расширителем и баком должно быть установлено запорное устройство суказателем положения.

(Измененная редакция, Изм. № 4)

3.5.17 В трансформаторахмощностью до 1 МВ·А включительно расширитель должен быть снабжен устройствомдля заливки масла, а в трансформаторах большей мощности - запорным устройством.

3.5.18 Баки масляныетрансформаторов и трансформаторов с негорючим жидким диэлектриком должнывыдерживать испытания на механическую прочность в соответствии с табл. 20 и п.3.5.19. Испытания трансформаторов мощностью до 6,3 МВ·А включ. нанапряжение до 35 кВ включ. и с гофрированными баками - по стандартам илитехническим условиям на эти трансформаторы.

Таблица 20

(Измененная редакция, Изм. №4)

3.5.19 Баки трансформаторов сазотной подушкой без расширителя должны выдерживать испытания на механическуюпрочность при вакууме по нормам, указанным в табл. 20, при избыточном давлении, равном75⁺⁵ кПа.

3.5.20 В трансформаторах смассой активной части более 25 г баки должны иметь нижний разъем.

3.5.21 По согласованию междуизготовителем и потребителем баки трансформаторов могут изготовлятьсянеразъемной конструкции (с заваренным разъемом).

3.5.22 Масляныетрансформаторы и трансформаторы с негорючим жидким диэлектриком, кромегерметичных с гофрированным баком, должны снабжать маслоуказателем (указателемуровня жидкости).

3.5.23 В трансформаторахмощностью 10 МВ·А и более маслоуказатель должен быть стрелочного типа ивключать в себя датчики минимального и максимального уровней масла.

3.5.24 Конструкциямаслоуказателя со стеклянной трубкой должна обеспечивать замену трубки безслива масла из расширителя.

3.5.25 Масляныетрансформаторы мощностью 1 МВ·А и более, а также герметичные масляныетрансформаторы, кроме трансформаторов с гофрированными баками, и трансформаторыс негорючим жидким диэлектриком мощностью 160 кВ·А и более должны иметьманометрический термометр с двумя переставными сигнальными контактами.

Масляные трансформаторы итрансформаторы с негорючим жидким диэлектриком всех видов систем охлаждения,кроме видов М и Н, должны снабжаться манометрическими термометрами дляизмерения температуры верхних слоев масла и для автоматического управлениясистемой охлаждения.

Температурная погрешностьманометрических термометров не должна превышать ±5°С.

(Измененная редакция, Изм. №1)

3.5.26 Сигнальные контактыманометрических термометров должны работать в цепях управления и контролянапряжением 220 В постоянного или переменного тока.

3.5.27 Корпусманометрического термометра должен быть укреплен на высоте не более 1,6 м отуровня фундамента.

3.5.28 Масляныетрансформаторы и трансформаторы с негорючим жидким диэлектриком должны бытьснабжены арматурой для заливки, отбора пробы, слива и фильтрации масла илинегорючего жидкого диэлектрика и подключения вакуум-насоса в соответствии стребованиями стандартов или технических условий на конкретные группы или типытрансформаторов.

3.5.29 Герметичныетрансформаторы без расширителей должны быть снабжены мановакуумметром.

Герметичные трансформаторы сгофрированными баками должны снабжаться мановакуумметром по заказу потребителя.

3.5.30 В трансформаторахнапряжением 110 кВ и выше арматура для отбора пробы масла должна находиться внижней части бака и бака устройства РПН и должна:

- позволять отбирать пробумасла на высоте не более 10 мм от дна бака;

- допускать возможностьприсоединения резинового шланга и плавного регулирования струи.

Для остальныхтрансформаторов требования к арматуре для отбора пробы масла - в соответствиисо стандартами или техническими условиями на конкретные группы или типы трансформаторов.

3.5.31 Трансформатор, укоторого радиаторы или охладители демонтируют на время транспортирования,должен иметь запорную арматуру, позволяющую снимать радиаторы или охладителибез слива масла из бака.

3.5.32 Радиаторы иохладители, демонтируемые на время транспортирования, должны быть снабженыпробками в нижней и верхней частях.

3.5.33 Краны и затворы,установленные на трансформаторе, должны иметь метки, указывающие их положение.

3.5.34 Запорная арматурадолжна быть съемной.

3.5.35 Запорная арматуратрансформаторов с видами систем охлаждения ДЦ, НДЦ, Ц, НЦ должна обеспечиватьвакуумирование бака, системы охлаждения и отдельных ее элементов.

3.5.36 Масляныетрансформаторы мощностью 1,6 МВ·А и более с расширителем должны быть снабженыгазовым реле. Трансформаторы мощностью 0,4-1 МВ·А с расширителем снабжаютсягазовым реле по заказу потребителя.

Реле должно бытьприспособлено для визуального контроля выделившегося газа, а также для отборапробы газа.

(Измененная редакция, Изм. № 4)

3.5.37 Расширительустройства РПН должен быть снабжен струйным защитным реле и элементом,сигнализирующим о низком уровне масла.

3.5.38 По заказу потребителятрансформаторы мощностью 400 и 630 кВ·А с расширителем, предназначенные дляпитания собственных нужд станций и подстанций для установки внутри зданий,должны быть снабжены газовым реле.

3.5.39 В трансформаторах,имеющих газовое реле, полости, в которых могут скапливаться газы, должны бытьсоединены с коллектором, отводящим газ в газовое реле.

3.5.40 Установка газового релена трансформаторе должна обеспечивать отсутствие ложных срабатываний при работетрансформатора.

3.5.41 Трансформаторы, кромегерметичных трансформаторов с гофрированными баками, должны быть снабженыустройствами для защиты бака от повреждения при повышении внутреннего давленияв соответствии с требованиями ГОСТ12.2.007.2.

3.5.42 Трансформаторымощностью 1 MB А и более, герметичные трансформаторы длякомплектных трансформаторных подстанций мощностью 160 кВ·А и более с мановакууметром, а такжетрансформаторы, указанные в п.3.5.38, должны быть снабжены коробкой зажимов и проводкой в защитнойоболочке, соединяющей приборы сигнализации, защиты, а также встроенныетрансформаторы тока с коробкой зажимов.

(Измененная редакция, Изм. № 1, 3)

3.5.43 Трансформаторымощностью 125 МВ·А и более должны бытьснабжены устройством для отбора проб газа из газового реле с уровня установкитрансформатора.

(Измененная редакция, Изм. № 1)

3.5.44 Трансформаторымощностью 63 МВ·А и более должны предусматривать возможность установки тепловыхизвещателей устройства обнаружения пожара.

3.5.45 Трансформаторы снапряжением обмотки НН, равным 0,69 кВ и менее, по заказу потребителя должныбыть снабжены пробивным предохранителем.

3.5.46 Трансформаторымощностью 1 МВ·А и более классов напряжения 6 кВ и выше должны быть снабженыустройством для перекатки в продольном и поперечном направлениях.

Сухие трансформаторы должны бытьвыполнены на салазках, предназначенных как для продольного, так и дляпоперечного передвижений.

Способ передвижения остальныхтрансформаторов и трансформаторов для КТП должен устанавливаться в стандартахили технических условиях на эти трансформаторы.

3.5.47 Ширина колеи ирасстояние между средними линиями катков для трансформаторов массой менее 200 тдолжны соответствовать указанным на черт. 1 и в табл. 21, а для трансформаторов200 т и более - на черт.2-4 и в табл.22.

Трансформаторымассой менее 200 г

Черт. 1

Таблица 21

Примечания:

1 Применение конкретного типакатков с ребордой или гладких катков, а также указанных в табл. 21, 22 и на черт. 1-4 расстояний между катками должноустанавливаться в стандартах или технических условиях на трансформаторыконкретных групп и типов.

2 Связь между массойтрансформаторов и колеей рекомендуемая.

3 Связь между размерами на черт. 2-4 ипосадочными местами кареток на трансформаторе должна соответствовать размерамрельсов по ГОСТ 7174.

4 Посогласованию между изготовителем и потребителем допускается применение шириныколеи для поперечной перекатки трансформаторов, а также количество катков,отличные от указанных на черт. 2-4.

Трансформаторымассой 200-255 т

Черт. 2

Трансформаторы массой255-300 т

Черт. 3

Трансформаторы массой 300-700 т

Черт. 4

Таблица 22

(Измененная редакция, Изм. №4)

3.5.48 В трансформаторах сполной массой более 0,05 т должна быть предусмотрена возможность ихпередвижения при монтаже.

Трансформаторы с полноймассой свыше 5 т должны иметь устройство для зачаливания при перекатке.

Составные частитрансформатора массой более 0,05 т должны иметь приспособления для стропленияпри подъеме.

3.5.49 Трансформаторы сполной массой более 25 т должны быть снабжены расположенными в нижней частибака устройствами для упора головок домкратов, обеспечивающими установкудомкратов, подводимых под трансформатор.

3.5.50 Масляныетрансформаторы и трансформаторы с негорючим жидким диэлектриком должны иметькрюки или иные устройства для подъема полностью собранного и заполненногомаслом трансформатора.

3.5.51(Исключен, Изм. № 1)

3.5.52 В масляныхтрансформаторах классов напряжения 220 кВ и выше масло должно быть полностьюзащищено от соприкосновения с окружающим воздухом.

3.5.53 Масло в баке илирасширителе контактора устройства РПН должно быть защищено от непосредственногосоприкосновения с окружающим воздухом воздухоосушителем с масляным затвором илидругим устройством.

(Измененная редакция, Изм. № 1)

3.5.54 Масляныетрансформаторы с массой масла более 1000 кг должны быть снабжены фильтрами:термосифонными - при видах систем охлаждений М и Д, адсорбционными - приостальных видах систем охлаждений и фильтрами очистки масла от механическихпримесей - при видах систем охлаждений ДЦ, НДЦ, Ц, НЦ.

(Измененная редакция, Изм. № 4)

3.6 Требования к системамохлаждения масляных трансформаторов

3.6.1 Общие требования к конструкции

3.6.1.1 Система охлаждениядолжна быть рассчитана на отвод тепла, выделяющегося в трансформаторе вохлаждающую среду, и обеспечивать его тепловой режим в соответствии стребованиями п. 3.2.1.

3.6.1.2 За исключениемгерметичных трансформаторов с гофрированными баками система охлаждения должнабыть навешена на бак либо вынесена.

(Измененная редакция, Изм. № 4)

3.6.1.3 Системы охлаждениявидов Д, ДЦ, НДЦ, Ц и НЦ должны иметь шкафы автоматического управления.

Шкафы автоматическогоуправления системами охлаждения видов ДЦ, НДЦ, Ц и НЦ должны устанавливатьотдельно от бака трансформатора.

3.6.1.4 Система охлаждениявидов ДЦ, НДЦ, Ц и НЦ должны предусматривать резервные охладители.

3.6.1.5(Исключен, Изм. № 4)

3.6.1.6 Электродвигателивентиляторов и электронасосы должны иметь автоматические выключатели для защитыот токов короткого замыкания. При этом электродвигатели систем охлаждения видовДЦ, НДЦ, Ц и НЦ должны иметь защиту от работы на двух фазах.

3.6.1.7 Напряжение питанияэлектродвигателей вентиляторов и электронасосов - 380 В переменного тока, цепейуправления - 220 В постоянного или переменного тока.

По заказу потребителя всистеме охлаждения вида Д трансформаторов класса напряжения 110 кВ и менеемогут быть применены электродвигатели с напряжением питания 220 В переменноготока.

3.6.1.8(Исключен, Изм. № 4)

3.6.1.9 Системы охлаждениявидов НДЦ и НЦ должны быть обеспечены устройствами для присоединения приборовконтроля расхода масла.

3.6.1.10(Исключен, Изм. № 4)

3.6.1.11 Охладителивынесенных систем охлаждения видов Ц и НЦ должны быть установлены в помещенияхс температурой воздуха не менее 5°С.

3.6.1.12 В системахохлаждения видов Ц и НЦ должно быть обеспечено превышение гидростатическогодавления масла над давлением воды (в любой точке охладителя) не менее 10 кПапри минимальном уровне масла в расширителе трансформатора.

3.6.1.13 В системахохлаждения видов Ц и НЦ каждый электронасос должен быть снабжен манометром икаждый охладитель - манометрами и термометрами для измерения давления итемпературы масла и воды на входных и выходных патрубках охладителя.

3.6.2 Требования к функционированию системы охлаждения вида Д

3.6.2.1 Автоматическое управлениесистемой охлаждения вида Д должно обеспечивать:

- включение электродвигателейвентиляторов при достижении температуры верхних слоев масла 55°С или придостижении тока, равного 1,05 номинального, - независимо от температуры верхнихслоев масла;

- отключениеэлектродвигателей вентиляторов при снижении температуры верхних слоев масла до50°С, если при этом ток нагрузки менее 1,05 номинального.

3.6.3Требования к функционированию систем охлаждения видов ДЦ, НДЦ, Ц, НЦ

3.6.3.1Автоматическое управление систем охлаждения видов ДЦ, НДЦ, Ц и НЦ должнообеспечивать:

- включениеэлектронасосов и электродвигателей вентиляторов (для систем охлаждения видов ДЦи НДЦ);

- включениеэлектронасосов и электродвигателей вентиляторов (для систем охлаждения видов ДЦи НДЦ) резервного охладителя взамен любого автоматически аварийно отключенногорабочего;

- включениерезервного питания при недопустимом снижении или исчезновении напряжения восновной цепи, а также обратное переключение на основную цепь привосстановлении в ней допустимого напряжения;

- включение иотключение нагревателей шкафа автоматического управления системами охлаждениявидов ДЦ и НДЦ.

(Измененнаяредакция, Изм. № 1)

3.6.3.2 Автоматическоеуправление систем охлаждения видов НДЦ, Ц, НЦ должно обеспечивать следующуюработу электронасосов:

- при температуре верхнихслоев масла в баке, равной 15°С и более, должны работать все рабочиеэлектронасосы;

- при температуре верхнихслоев масла в баке менее 15°С должен работать только пусковой электронасос.

3.6.3.3 Автоматическоеуправление систем охлаждения видов ДЦ и НДЦ должно обеспечивать работуэлектродвигателей вентиляторов и электронасосов для системы охлаждения вида ДЦи электродвигателей вентиляторов для системы охлаждения вида НДЦ группами:

первой - в режиме холостогохода или при нагрузке не более 40% номинального тока;

первой и второй - принагрузке трансформатора более 40% номинального тока;

первой, второй и третьей -при нагрузке трансформатора более 75% номинального тока.

При небольшом количествеохладителей число групп может быть сокращено.

Электродвигателивентиляторов должны работать только при температуре верхних слоев масла в бакеболее 40°С группами в зависимости от нагрузки трансформатора.

(Измененная редакция, Изм. №4)

3.6.3.4 В системах охлаждениявидов Ц и НЦ циркуляция воды через маслоохладители должна автоматическиосуществляться после включения рабочих электронасосов циркуляции масла иотключаться при снижении температуры верхних слоев масла в баке ниже 15°С илипри снятии напряжения.

3.6.3.5 Автоматическоеуправление систем охлаждения видов ДЦ, НДЦ, Ц и НЦ должно обеспечивать выдачусигналов для осуществления следующей сигнализации:

а) овключении системы охлаждения:

- привключении пускового электронасоса;

- привключении рабочих электронасосов;

б) онеисправности системы охлаждения:

- при аварийномотключении пускового электронасоса;

- при аварийномотключении любого рабочего электронасоса;

- при аварийномотключении резервного электронасоса;

- при включениирезервного электронасоса;

- принеотключении пускового электронасоса при работающих рабочих электронасосах;

- при включениирезервного источника питания системы охлаждения;

в) оботключении системы охлаждения:

- при отключениирабочего и резервного источников питания системы охлаждения;

- при отключениипускового и всех рабочих электронасосов;

г) овключении и отключении нагревателя (для систем охлаждения видов ДЦ и НДЦ).

3.6.4 Указания о работетрансформаторов при прекращении функционирования системы охлаждения должны бытьизложены в эксплуатационной документации.

3.6.5 Вводные аппаратызащиты от токов короткого замыкания шкафов автоматического управления системойохлаждения должны быть стойкими к действию токов сквозного короткого замыканиясо значением амплитудного тока 16 кА.

3.6.6(Исключен, Изм. № 1)

3.6.7 Системы охлаждениядолжны допускать ручное управление.

3.7 Требования к защитнымпокрытиям

3.7.1 Для масляныхтрансформаторов металлические поверхности элементов активной части, внутренние поверхностибака, расширителя и защитного устройства (выхлопной трубы) должны иметьмаслостойкое покрытие, защищающее масло от контакта с ними и не оказывающеевредного влияния на масло.

Допускается не защищатьпокрытием торцевые поверхности магнитной системы, магнитные экраны, алюминиевыешины, детали переключающих устройств, крепежные детали, а также другие детали исоставные части активной части, не оказывающие активного каталитическоговоздействия на масло.

3.7.2 Охладители системохлаждения должны быть очищенными и промытыми трансформаторным маслом.

Трубы маслопроводов системохлаждения, соединяющие бак трансформатора с охладителями, должны бытькоррозионно-стойкими и маслостойкими или иметь коррозионно-стойкое имаслостойкое внутреннее покрытие.

(Измененная редакция, Изм. № 1, 4)

3.7.3 Для трансформаторов снегорючим жидким диэлектриком и масляных трансформаторов с гофрированнымибаками требования защиты внутренних поверхностей должны быть указаны встандартах или технических условиях на эти трансформаторы.

3.7.4 Наружные поверхноститрансформатора из некоррозионно-стойких материалов должны иметь стойкие катмосферным воздействиям покрытия. Применяемые для этих целей лакокрасочныепокрытия должны быть серого, светло-серого или темно-серого цветов.

Для сухих трансформаторовтребования к цвету покрытий наружных поверхностей должны быть указаны втехнических условиях на эти трансформаторы.

Поверхности резьбовыхсоединений, деталей сочленения бака с транспортером сочлененного типа,поверхности катания катков, поверхности заземления допускается не защищатьпокрытиями. В этом случае указанные поверхности подлежат консервации.

(Измененная редакция, Изм. № 1, 4)

3.7.5 Трансформаторы для КТП мощностьюсв. 250 кВ·А и КРУ должны быть окрашены в один цвет с их шкафами.

(Измененная редакция, Изм. № 3)

3.8 Требования кзаземлению

3.8.1 Заземление баковтрансформаторов должно быть выполнено в соответствии с требованиями ГОСТ12.2.007.0 со следующими дополнениями:

- при применении длязаземления резьбового соединения диаметр резьбы должен быть М12 длятрансформаторов мощностью 25 кВ·А и более и М8 - для трансформаторов мощностьюменее 25 кВ·А;

- поверхностьзаземляющего контакта должна быть достаточной для присоединения стальной шинысечением не менее 40´4 мм;

- заземляющийконтакт должен быть расположен в доступном месте внизу бака на стороне НН, а втрансформаторах с охлаждением вида С - в доступном месте остова.

3.8.2 Магнитная систематрансформатора и массивные металлические конструктивные элементы должны иметьнадежное металлическое соединение с баком.

3.9 Требования к нагрузкеи внешним механическим воздействиям

3.9.1 Для сухихтрансформаторов с изоляцией классов нагревостойкости F, Н, С по ГОСТ8865, предназначенных для работы на высоте, превышающей 1000 м (но не более3500 м) над уровнем моря, номинальная мощность должна быть снижена взависимости от высоты установки и указана в стандартах или технических условияхна эти трансформаторы.

Для остальныхтрансформаторов, предназначенных для работы на высоте, превышающей 1000 м (ноне более 3500 м) над уровнем моря, номинальная мощность должна быть сохраненанезависимо от высоты установки.

3.9.2 Мощность обмоток навсех ответвлениях должна быть номинальной, кроме отрицательных ответвленийобмоток ниже минус 5% номинального напряжения.

При работе на ответвленияхниже минус 5% номинального напряжения мощность обмотки должна соответствоватьнеизменному для всех этих ступеней току, равному номинальному току ответвленияминус 5%, а при отсутствии такого ответвления ближайшему большему току(например, при диапазоне ±8´1,5% - номинальному токуответвления минус 4´1,5%).

3.9.3 Масляныетрансформаторы и трансформаторы с негорючим жидким диэлектриком должны бытьрассчитаны на следующие продолжительные режимы работы.

3.9.3.1 Для всех трансформаторов -на продолжительную нагрузку одной или двух обмоток током, превышающим на 5%номинальный ток ответвления, на которое включена соответствующая обмотка, еслинапряжение ни на одной из обмоток не превышает номинального напряжения соответствующегоответвления. При этом ток нагрузки не должен превышать 1,05 номинального токаобмотки, в автотрансформаторе ток в общей обмотке не должен превышатьнаибольший длительно допустимый ток этой обмотки, а мощность трансформатора недолжна быть более номинальной.

3.9.3.2 Для трехобмоточноготрансформатора - любое распределение продолжительных нагрузок по его обмоткампри условии, что ни одна из трех обмоток не будет нагружена током, превышающимдопустимый по п.3.9.3.1, а потери трансформатора не превысят сумму его потерь холостогохода и наибольшего из значений потерь короткого замыкания пар обмоток.

3.9.3.3 Для трехобмоточногоавтотрансформатора - любое распределение продолжительных нагрузок по его обмоткампри условии, что ни одна из трех обмоток не будет нагружена током, превышающимдопустимый по п.3.9.3.1, апотери автотрансформатора не превысят сумму его потерь холостого хода имаксимальных нагрузочных потерь.

Примечание. Для обмотки, нагруженной током, превышающимее номинальный ток, а также для верхних слоев масла или другого жидкогодиэлектрика и для других обмоток расчетное превышение температуры может бытьвыше указанного в настоящем разделе, но не более чем на 5°С. Это относитсятакже к расчетным превышениям температуры, откорректированным по результатамиспытаний на нагрев.

3.9.4 Допустимыепродолжительные нагрузки сухих трансформаторов должны быть установлены встандартах или технических условиях на трансформаторы конкретных групп и типов.

3.9.5 В трансформаторах срасщепленной на две части обмоткой НН номинальная мощность каждой из ее частейдолжна быть равна 50% номинальной мощности трансформатора.

3.9.6 Вводы и отводынейтрали обмотки НН должны быть выбраны на продолжительную нагрузку током,равным:

- для трансформаторов сосхемой соединения обмоток У/Ун - 25%,

- для трансформаторов сосхемами соединения обмоток У/Zн и Д/Ун - 75% номинального тока обмотки НН.

3.9.7 Вводы и отводы нейтралиВН трансформаторов классов напряжения 6-35 кВ со схемой соединения обмоток Ун/Д и всех трансформаторов классовнапряжения 110 кВ и выше должны быть выбраны на продолжительную нагрузку током,равным номинальному току обмотки ВН.

Вводы и отводы нейтрали СН трехобмоточныхтрансформаторов классов напряжения 110 кВ и выше должны быть выбраны напродолжительную нагрузку током, равным номинальному току обмотки СН.

(Измененная редакция, Изм. № 1)

3.9.8Форма кривой напряжения, подводимого к трансформатору, должна быть практическисинусоидальной, а система фазных напряжений - практически симметричной.

Примечание. Понятия «практически синусоидальная» и«практически симметричная» - по ГОСТ 3484.1- ГОСТ 3484.5.

3.9.9 (Исключен, Изм. № 4)

3.9.10 Категорииразмещения для масляных трансформаторов, трансформаторов с негорючим жидкимдиэлектриком и сухих герметичных трансформаторов - 1-4, для сухих негерметичныхтрансформаторов - 3, 4 по ГОСТ15150.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1Требования безопасности, в том числе пожарной, должны соответствовать ГОСТ12.2.007.0, ГОСТ12.2.007.2 иГОСТ12.1.004.

Вероятностьвозникновения пожара в силовых трансформаторах не должна превышать 10^-6в год.

(Измененнаяредакция, Изм. № 4)

4.2Трансформаторы должны быть снабжены прикрепленными к баку лестницей и упорами всоответствии с ГОСТ12.2.007.2.

Данноетребование не распространяется на герметичные трансформаторы для КТП (безрасширителя).

Для передвижныхтрансформаторов допускается лестницу выполнять в виде скоб, приваренных к бакутрансформатора.

4.3Требования безопасности для трансформаторов, заполненных негорючим жидкимдиэлектриком:

а)синтетические жидкие диэлектрики не должны быть токсичны;

б)синтетические жидкие диэлектрики не должны поддерживать горение;

в)пары синтетических жидких диэлектриков и продукты их разложения не должныобразовывать в смеси с воздухом или азотом токсичной, взрывчатой или горючейсмеси.

Примечание. Введение в действие требования, установленногоподпунктом а, - с 01.01.89.

4.4Допустимые значения шумовых характеристик для масляных трансформаторов - по- ГОСТ12.2.024, для сухих трансформаторов и трансформаторов, заполненныхнегорючим жидким диэлектриком, и трансформаторов на напряжение 1150 кВ - постандартам и техническим условиям на эти трансформаторы.

(Измененная редакция, Изм. № 4)

5 КОМПЛЕКТНОСТЬ

5.1 В комплект трансформатора должны входить его составные части.

5.1.1 Составные части,входящие в комплект трансформатора, должны быть указаны в стандартах илитехнических условиях на трансформаторы конкретных групп или типов.

Примечание. В комплект трансформаторавходит также масло, заливаемое в трансформатор при транспортировании всоответствии с требованиями п.8.3.6, и силикагель.

(Измененная редакция, Изм. № 1, 4)

5.1.2(Исключен, Изм. № 1)

5.1.3 Масляныетрансформаторы, транспортируемые без масла, с баком, заполненным сухим воздухомили инертным газом, должны быть укомплектованы:

комплектом баллонов сосжатым газом в количестве, достаточном для поддержания давления в баке, равного5-50 кПа на время транспортирования и последующего хранения;

устройством для подпиткигазом бака, автоматически поддерживающим в нем избыточное давление 5-50 кПа.

(Измененная редакция, Изм. № 1)

5.1.4Трансформаторы с системами охлаждения видов Ц и НЦ, для которыхпредусматривается применение нормализованной системы охлаждения в соответствиис типовым проектом, комплектуют трубами подсоединения системы охлаждения ктрансформатору.

5.1.5К трансформатору прилагают следующую техническую документацию:

паспорттрансформатора;

паспортакомплектующих изделий;

инструкцию по эксплуатациитрансформатора, включающую документацию по плановому ремонту;

инструкцию потранспортированию, разгрузке, хранению, монтажу и вводу в эксплуатациютрансформатора;

чертеживажнейших составных частей в соответствии со стандартами или техническимиусловиями на трансформаторы конкретных групп и типов.

Основныетехнические данные и характеристики, которые должен содержать паспорттрансформатора, приведены в приложении4.

6ПРАВИЛА ПРИЕМКИ

6.1 Трансформатор подвергаютприемо-сдаточным, приемочным, типовым, периодическим и квалификационнымиспытаниям.

(Измененная редакция, Изм. № 4)

6.2 Приемо-сдаточные испытания

6.2.1 Перед проведениемприемо-сдаточных испытаний каждый трансформатор должен быть подвергнутнаружному осмотру и проверке на соответствие рабочим чертежам.

6.2.2 Приемо-сдаточнымиспытаниям подвергают каждый трансформатор.

6.2.3 Программаприемо-сдаточных испытаний должна содержать:

проверку коэффициентатрансформации и группы соединения обмоток - для всех трансформаторов;

испытание пробы масла избака масляного трансформатора и контактора устройства РПН, имеющего гашениедуги в масле:

- определение пробивного напряжения- для трансформаторов мощностью 1 МВ·А и более и трансформаторов классанапряжения 35 кВ независимо от мощности; для остальных трансформаторовпробивное напряжение определяют по пробе масла, отбираемого не реже одного разав день из емкости, из которой масло заливают в трансформаторы, а такженепосредственно после каждой доливки масла в указанную емкость;

- определение тангенса угладиэлектрических потерь при температуре плюс 90°С - для всех трансформаторовклассов напряжения 110 кВ и выше;

- определениевлагосодержания и содержания механических примесей для масла из бакатрансформатора - для трансформаторов, в конструкторской документации которыхуказанные показатели нормированы. Допускается определять пробивное напряжениепо пробе масла, отбираемого не реже одного раза в день из емкости, из которойзаполняются маслом трансформаторы мощностью до 6,3 МВ·А классов напряжения до35 кВ включительно, если пробивное напряжение выше допустимого не менее чем на15%;

испытание пробы масла изконтактора устройства РПН допускается проводить до установки этого устройствана трансформатор;

испытание электрическойпрочности изоляции по ГОСТ1516.1 и ГОСТ20690 в объеме приемо-сдаточных испытаний для трансформаторов классанапряжения до 750 кВ включительно. Для трансформаторов класса напряжения 1150 кВ объемиспытаний должен быть установлен в технических условиях на эти трансформаторы;

проверку потерьи тока холостого хода (опыт холостого хода) - для всех трансформаторов;

проверку потерьи напряжения короткого замыкания на основном ответвлении обмоток (опыткороткого замыкания) - для всех трансформаторов. Для трансформаторов 25 кВ·А и менее допускаетсяпроводить эту проверку выборочно от партии трансформаторов одного типа. Числотрансформаторов в партии и решающее правило определяют стандартами илитехническими условиями на трансформаторы конкретных групп или типов.Допускается не проводить проверку потерь и напряжения короткого замыкания междучастями расщепленной обмотки;

испытание бакатрансформатора на герметичность - для масляных трансформаторов,трансформаторов, заполненных негорючим жидким диэлектриком, и сухих герметичныхтрансформаторов. Требования к испытанию бака на герметичность должны бытьустановлены стандартами или техническими условиями на трансформаторы конкретныхтипов и групп;

испытаниеустройств РПН в сборе с трансформатором; при этом проводят:

проверкупоследовательности действия контактов, если она не проверялась до установкиустройства РПН на трансформатор;

проверку правильностисочленения монтируемых на трансформаторе составных частей устройства РПН;

измерениекрутящего момента на валу привода с проверкой работы механической блокировкиручного управления;

проверкуправильности работы блокировки электродвигателя привода;

проверкуустройства РПН под напряжением путем 4-5-кратной прогонки по всему диапазонурегулирования.

Одновременно сприемо-сдаточными испытаниями изготовитель проводит следующие измерения длясравнения их результатов с результатами измерений в эксплуатации:

определениесопротивления обмоток постоянному току - для всех трансформаторов;

определениедиэлектрических параметров изоляции;

определениесопротивления изоляции;

определениетангенса угла диэлектрических потерь и емкости - для трансформаторов класса напряжения35 кВ мощностью 10 MB А и более и для всех трансформаторов классов напряжения110 кВ и выше;

определениепотерь холостого хода при малом напряжении - для трансформаторов мощностью 10МВ·А и более.

6.3 Приемочнымиспытаниям подвергают опытные образцы, опытные партии или трансформаторыединичного производства на соответствие требованиям настоящего стандарта истандарта или технических условий на трансформаторы конкретных групп и типов.

Программаприемочных испытаний должна содержать:

испытания,проверки и измерения по п.6.2; при этом дополнительно следует проводить измерение потерь и напряжениякороткого замыкания на крайних ответвлениях трансформаторов РПН, а такжеизмерение напряжения короткого замыкания частей расщепленной обмотки;

испытаниеэлектрической прочности изоляции в объеме приемочных испытаний - по ГОСТ1516.1 и ГОСТ20690 длятрансформаторов классов напряжения до 750 кВ включительно. Для трансформаторовкласса напряжения 1150 кВ объем испытаний должен быть установлен в техническихусловиях на эти трансформаторы;

испытание нанагрев;

испытание настойкость при коротком замыкании и стойкость к ударным толчкам нагрузки (последнеетолько для трансформаторов собственных нужд электростанций) - длятрансформаторов трехфазных номинальной мощностью до 630 МВ·А включительно;

испытания бакана механическую прочность:

при внутреннемизбыточном давлении - для трансформаторов с негорючим жидким диэлектриком,масляных и сухих герметичных трансформаторов,

при вакууме -для трансформаторов с негорючим жидким диэлектриком и масляных трансформаторовмощностью 1 МВ·А и более,

на транспортере- для трансформаторов, транспортируемых на транспортере сочлененного типа;

испытаниеактивной части на механическую прочность при подъеме активной части и призапрессовке обмоток - для трансформаторов мощностью 100 МВ·А и более;

акустическиеиспытания - для трансформаторов мощностью 100 кВ·А и более;

измерениесопротивления нулевой последовательности - для трехфазных двухобмоточныхтрансформаторов без боковых ярм, имеющих схему соединения обмоток Ун/Д. В остальных случаях такиеизмерения проводят по заказу потребителя по методике, согласованной с потребителем;

взвешивание -для трансформаторов мощностью до 1,6 МВ·А включительно;

измерениегармонического состава тока холостого хода;

проверкапревышений температуры контактов съемных вводов.

Примечания:

1 Присогласии основного потребителя допускается не проводить испытания на стойкостьпри коротком замыкании.

2Испытанию на стойкость при коротком замыкании подлежит исполнениетрансформатора с тем напряжением НН или СН, которому соответствуют наименьшиезапасы стойкости трансформатора при коротком замыкании (в расчете).

6.2.3, 6.3 (Измененнаяредакция, Изм. № 1, 4)

6.4 Необходимость и объемтиповых испытаний определяет изготовитель.

6.5 Периодические испытанияследует проводить в объеме приемочных испытаний не реже одного раза в 5 лет длятрансформаторов мощностью менее 10 МВ·А, одного раза в 8 лет - длятрансформаторов мощностью до 100 МВ·А и одного раза в 10 лет - длятрансформаторов мощностью 100 МВ·А и более. Дополнительно проводят контрольпоказателей надежности.

Испытания изоляции проводятв объеме периодических испытаний по ГОСТ1516.1.

Если за период, прошедший послепроведения приемочных, квалификационных или предыдущих периодических испытаний,были проведены типовые испытания по отдельным видам испытаний, то эти испытаниядолжны быть засчитаны как периодические. Допускается не проводить периодическиеиспытания на нагрев, на стойкость при коротком замыкании и стойкость к ударнымтолчкам нагрузки, на механическую прочность бака на транспортере и активнойчасти, а также испытания акустические и на взвешивание.

Непроведение испытаний настойкость при коротком замыкании должно быть согласовано с основнымпотребителем.

(Измененная редакция, Изм. №1, 4)

6.6 Если при испытаниях хотябы один из параметров трансформатора не будет соответствовать требованиямнастоящего стандарта, стандарта или технических условий на трансформаторыконкретных групп или типов, то после устранения причины возникновения дефектовповторные испытания проводят по пунктам несоответствия.

Если для устранения причиндефектов или для оценки результатов испытаний на стойкость при короткомзамыкании производилась разборка магнитной системы, то допускаются предельныеотклонения от нормированных значений потерь и тока холостого хода +25% и +60%соответственно.

Для испытаний настойкость при коротком замыкании в случае выявления повреждений одного изэлементов трансформатора допускается не повторять испытания, если причинаповреждений устраняется введением дополнительных мер, проверенных на моделяхили других испытанных трансформаторах.

(Измененная редакция, Изм. №4)

6.7Допускается проводить различные виды приемочных, типовых и периодическихиспытаний на разных трансформаторах данного типа одного завода-изготовителя.

Трансформаторы,имеющие отличия в обозначении типа, но одинаковую конструкцию применительно кконкретному виду испытаний, рассматривают для этого вида испытаний как одинтип.

(Измененная редакция, Изм. № 1, 4)

6.8Протоколы приемочных, периодических испытаний и данные опыта короткогозамыкания по фазам (напряжения, токи) предъявляют потребителю по еготребованию.

(Измененная редакция, Изм. № 4)

6.9 Допускается не проводитьприемочные испытания трансформатора либо отдельные виды этих испытаний наоснове сравнения с трансформатором аналогичной конструкции (прототипом),изготовленным на том же предприятии и успешно выдержавшим соответствующие испытания,если соблюдены условия, перечисленные ниже.

Испытания не проводят:

- на нагрев - еслирассматриваемый трансформатор и прототип имеют мощности равноценные или менее(но не более чем вдвое), аналогичные конструкции обмоток и магнитной системы,вид охлаждения, конструкцию охлаждающей системы, а превышения температурырассматриваемого трансформатора с учетом результатов испытаний на нагревпрототипа и сопоставительного теплового расчета соответствует нормам,приведенным в п. 3.2.1;

- на стойкость при короткомзамыкании - если прототип имеет более высокие расчетные механические усилия,нагрузки и осевые силы на опоры и меньшие запасы прочности при одинаковых сданным трансформатором конструкциях обмоток, опорной изоляции, прессующихэлементах и других существенных признаках. Мощность прототипа не должнапревышать мощность рассматриваемого трансформатора более чем вдвое. Длятрансформаторов мощностью 1 МВ·А и более сопоставительный расчет должен бытьвыполнен по методике, согласованной с потребителем. При невыполнении расчетныхсоотношений испытания на стойкость при коротком замыкании обязательны, заисключением случая, когда единственным видом воздействий, по которому невыполнены требуемые расчетные соотношения по коэффициентам запаса, являютсярадиальные силы во внутренних обмотках. В этом случае допускается заменятьиспытания трансформатора испытанием полноразмерных моделей обмоток;

- на механическую прочностьбака при вакууме и внутреннем избыточном давлении - если бак рассматриваемоготрансформатора по сравнению с баком прототипа имеет для одинаковых баковравные, а для разных баков более низкие расчетные механические напряжения прианалогичной конструкции бака;

- на механическую прочностьбака на транспортере и активной части при подъеме и запрессовке обмоток - еслирассматриваемый трансформатор по сравнению с баком и активной частью прототипаимеет для одинаковых баков и активных частей равные, а для разных - болеенизкие расчетные механические напряжения при аналогичной конструкции бака иактивной части соответственно;

- акустические испытания -если рассматриваемый трансформатор и прототипимеют идентичные магнитные системы и системы охлаждения, а номинальная частотаи индукция в магнитной системе рассматриваемого трансформатора не выше, чем упрототипа;

- электрической прочностиизоляции в случаях, предусмотренных ГОСТ1516.1.

(Измененная редакция, Изм. № 1, 4)

6.10. Необходимость и объемквалификационных испытаний устанавливают в стандартах или технических условияхна трансформаторы конкретных групп и типов.

(Введен дополнительно, Изм. №4)

7. МЕТОДЫ КОНТРОЛЯ

7.1Наружный осмотр трансформатора проводят визуально.

Размерытрансформатора проверяют в процессе его изготовления с помощью измерительногоинструмента, обеспечивающего точность измерений в пределах допусков, указанных нарабочих чертежах.

7.2Методика испытаний и проверок трансформаторов должна соответствовать табл. 23.

Таблица 23

Примечания:

1 При испытаниях трехобмоточноготрансформатора на стойкость при коротком замыкании допускается заменятьтрехобмоточный режим опытом, в котором средняя по расположению обмоткаобтекается нормированным током короткого замыкания по п. 3.3, а дведругие замкнуты накоротко.

2 Методика проведения испытаний на стойкость к ударным толчкам нагрузкидолжна быть согласована с основным потребителем.

(Измененная редакция, Изм. № 1,3, 4)

7.3 Испытание на стойкостьпри коротком замыкании и толчках нагрузки трансформаторов собственных нуждэлектростанций следует проводить по методике, согласованной с потребителем.

7.4 Значения показателейнадежности трансформаторов определяют расчетом с учетом данных эксплуатации пометодике изготовителя.

7.5 Массу трансформаторов иих составных частей определяют расчетом, а массу трансформаторов мощностью до1,6 МВА включ. - расчетом и взвешиванием.

(Измененная редакция, Изм. № 4)

8. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ ИХРАНЕНИЕ

8.1 Маркировка

8.1.1Маркировка зажимов (вводов) для внешнего присоединения должна быть нанесенаспособом, обеспечивающим ее долговечность и стойкость к атмосфернымвоздействиям.

Маркировказажимов (вводов) - в соответствии с табл.3-10.

По заказупотребителя зажимы (вводы) следует маркировать в соответствии со специальнымитребованиями, приведенными в приложении 5.

(Измененная редакция, Изм. № 3, 4)

8.1.2Каждый трансформатор должен быть снабжен прикрепленной на видном местетабличкой, на которой указывают следующие данные:

товарный знакпредприятия-изготовителя;

наименованиеизделия (трансформатор, автотрансформатор);

заводской номер;

условноеобозначение типа;

обозначениестандарта или технических условий на трансформаторы конкретных групп и типов;

датуизготовления в соответствии с требованиями нормативно-технической документации;

условноеобозначение схемы и группы соединения обмоток;

номинальную частотув герцах;

номинальныйрежим (в том случае, если режим отличается от продолжительного);

номинальнуюмощность в киловольтамперах (указывают также мощности основных обмотоктрехобмоточных трансформаторов и мощность обмотки НН трехобмоточных автотрансформаторов);

номинальныенапряжения трансформатора на основном ответвлении в вольтах или киловольтах;

номинальные токиобмоток на основном ответвлении в амперах;

напряжениекороткого замыкания на основном ответвлении в процентах (для трехобмоточныхтрансформаторов указывают напряжение короткого замыкания всех пар обмоток);

уровень изоляцииобмотки и ее нейтрали для обмоток классов напряжения 110 кВ и выше (указываютиспытательные напряжения промышленной частоты и полного грозового импульса длявнутренней изоляции);

класснагревостойкости изоляции - только для сухих трансформаторов;

полную массутрансформаторов в килограммах или тоннах;

массу масла вкилограммах или тоннах;

массу активнойчасти в килограммах или тоннах - для трансформаторов мощностью 1 МВ·А и более;

транспортнуюмассу, если она указана в стандартах или технических условиях на трансформаторыконкретных типов и групп;

массу съемнойчасти бака в транспортном состоянии - для трансформаторов с нижним разъемом.

Примечания:

1 Для однофазного трансформатора,предназначенного для соединения в трехфазную группу, номинальные напряженияобмоток, соединяемых в звезду, обозначают в виде дроби, числителем которойявляется линейное напряжение трехфазной группы, а знаменателем Ö3.

2 Для трансформаторов мощностью1 МВ·А и более указывают значениенапряжения короткого замыкания, измеренное при приемо-сдаточных испытаниях. Длятрансформаторов мощностью менее 1 МВ·А допускается указывать значение напряжения короткого замыкания,измеренное при приемочных испытаниях.

(Измененная редакция, Изм. № 1, 3, 4)

8.1.3 Кроме обозначения натабличке, заводской номер трансформатора должен быть четко обозначен рядом стабличкой, на крышке или верхе бака около ввода фазы А обмотки ВН и на левом конце верхней полки ярмовой балки остовасо стороны НН.

В трансформаторах мощностью630 кВ·А и менее допускается необозначать заводской номер на баке и на крышке при взаимозаменяемости баков икрышек трансформаторов одного типа.

(Измененная редакция, Изм. № 1)

8.1.4 Для трансформаторов ПБВи РПН первому положению привода должно соответствовать наибольшее значениеноминального напряжения ответвления*.

* - Для новых разработоктрансформаторов.

8.1.5 Маркировка местазаземления должна быть выполнена по одному из методов ГОСТ21130.

8.1.6 Транспортнаямаркировка - по ГОСТ 14192 соследующими дополнениями.

Основные, дополнительные иинформационные надписи для упакованных демонтированных и запасных частей должныбыть нанесены на таре, а для деталей и сборочных единиц, транспортируемых безупаковки, - на ярлыки или детали и сборочные единицы;

виды манипуляционных знаков,наносимых на грузовые места, места их нанесения должны соответствовать ГОСТ 14192  и техническойдокументации на трансформатор.

8.1.7 На баке трансформатора должныбыть нанесены предупредительные надписи «Домкрат» при наличии мест подустановку домкратов.

(Измененная редакция, Изм. № 1, 4)

8.1.8(Исключен, Изм. № 3)

8.1.9 На баках трансформаторов,на активной части которых установлен макет изоляции, вблизи места установкимакета должна быть сделана надпись «Макет изоляции».

8.1.10 В трансформаторах срасщепленной обмоткой НН и с разными номинальными напряжениями частеймаркировка вводов a₁ b₁, с₁ должна относиться к большемунапряжению, а вводов а₂, b₂, c₂ - к меньшему.

8.1.11 Все надписи,указанные в п.п.8.1.7, 8.1.9,должны быть выполнены несмывающейся краской.

8.1.12 На деталях исборочных единицах, подлежащих демонтажу перед отправкой потребителю, должнабыть предусмотрена маркировка для правильного монтажа.

(Введен дополнительно, Изм. № 4)

8.2 Упаковка

8.2.1 Масляные трансформаторы, атакже демонтированные на время транспортирования крупногабаритные составныечасти транспортируют без упаковки. Составные части, внутренняя поверхностькоторых при эксплуатации трансформатора имеет контакт с маслом, притранспортировании и хранении должны быть защищены от попадания в них влаги ипыли.

Требования к упаковке итранспортированию трансформаторов, заполненных синтетическим жидкимдиэлектриком, должны быть указаны в технических условиях на эти трансформаторы.

8.2.2 Сухие трансформаторыупаковывают в деревянные ящики по ГОСТ10198.

(Измененная редакция, Изм. № 1)

8.2.3 Комплектующие съемныесоставные части - вводы, приборы и т.д., а также крепежные детали должны бытьупакованы в соответствии с требованиями ГОСТ23216. Покупные комплектующие составные части, поступающие напредприятие-изготовитель трансформаторов, упаковывают в соответствии состандартами или техническими условиями на эти изделия.

8.2.4 Категория упаковкидемонтированных на время транспортирования составных и запасных частей, заисключением указанных в п.8.2.1, конструкция и тип ящиков в зависимости от механических иклиматических воздействий при транспортировании и хранении должны обеспечиватьих сохранность во время транспортирования и хранения.

8.2.5 Консервациянеокрашенных и не имеющих защитных покрытий наружных поверхностей трансформатора,подвергающихся коррозии и порче, - по ГОСТ9.014.

8.2.6 Вводы на напряжение более35 кВ, не демонтируемые на время транспортирования, должны быть защищены отмеханических повреждений во время транспортирования.

8.2.7 В конструкторскойдокументации на каждый тип трансформатора должны быть указаны масса каждогогрузового места (транспортного блока), их габаритные размеры, а также способытранспортирования: в упаковке, без упаковки.

(Измененная редакция, Изм. № 1)

8.2.8 Эксплуатационнаядокументация на трансформатор и на его комплектующие изделия, транспортируемаяс комплектом трансформатора, должна быть упакована не ниже КУ-2 по ГОСТ23216.

8.3 Транспортирование

8.3.1 Требования ктранспортированию трансформаторов устанавливают в стандартах или техническихусловиях на трансформаторы конкретных групп и типов.

8.3.2 Условиятранспортирования трансформаторов в части воздействия климатических факторов -по группе условий хранения 8 ГОСТ15150, в части воздействия механических факторов - Л по ГОСТ23216.

8.3.3 Транспортированиетрансформаторов производят железнодорожным или транспортом другого вида всоответствии с правилами перевозки груза или техническими условиями,действующими на транспорте данного вида.

8.3.4 Баки трансформаторовдолжны иметь приспособления для крепления на время транспортирования.

В случае применения растяжекони не должны касаться и повреждать выступающие части: радиаторы, запорнуюарматуру и т.д.

8.3.5 Для транспортированиядопускается демонтаж отдельных составных частей трансформатора.

8.3.6 Масляные трансформаторытранспортируют высушенными и заполненными маслом. По согласованию междупотребителем и изготовителем или в случае, когда это указано в стандартах илитехнических условиях на отдельные группы или типы трансформаторов, допускаетсявместо масла заполнять трансформаторы сухим инертным газом или воздухом.

При транспортированиитрансформаторов с маслом в конструкторской документации указывают уровеньмасла, но не ниже уровня прессующих колец, до которого заполняют трансформатор навремя транспортирования.

8.3.7 Масляныетрансформаторы, транспортируемые без масла, с баком, заполненным сухим воздухомили инертным газом, должны быть уплотнены и испытаны на герметичностьизбыточным давлением, равным 25-50 кПа.

(Измененная редакция, Изм. №1, 4)

8.4 Хранение

8.4.1 Требования к хранениютрансформаторов должны устанавливаться в стандартах или технических условиях натрансформаторы конкретных групп или типов в соответствии с ГОСТ23216.

9 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

9.1 Эксплуатациютрансформаторов производят в соответствии с инструкцией по эксплуатации.

9.2 До первого капитальногоремонта трансформатора подпрессовку обмоток не производят.

9.3 Для трансформаторов,которые рассчитаны на работу с номинальной мощностью при температуреохлаждающей воды 33°С, допускается эксплуатация при температуре охлаждающейводы 37°С со снижением мощности нагрузки до 93% номинальной.

9.4 Допустимые превышениянапряжения

9.4.1 Для масляныхтрансформаторов классов напряжения 110 кВ и выше допускаются кратковременныепревышения напряжения при работе на любом ответвлении с кратностями идлительностью превышения напряжений, установленных в табл. 24 и ГОСТ1516.1 -для трансформаторов классов напряжения 110-500 кВ и ГОСТ20690 - для трансформаторов класса напряжения 750 кВ. Для трансформаторовкласса напряжения 1150 кВ допустимые кратковременные превышения напряжениядолжны быть установлены в технических условиях на эти трансформаторы.

Таблица 24

9.4.2 Допустимыепродолжительные превышения напряжения

9.4.2.1 Трансформаторы классовнапряжения до 35 кВ включительно мощностью свыше 630 кВ·А и все трансформаторыклассов напряжения от 110 до 1150 кВ включительно допускают продолжительнуюработу (при мощности не более номинальной) при превышении напряжения на любом ответвлениилюбой обмотки на 10% более номинального напряжения данного ответвления. Приэтом напряжение на любой обмотке не должно превышать наибольшее рабочеенапряжение по ГОСТ721.

9.4.2.2 Допустимые продолжительныепревышения напряжения для трансформаторов классов напряжения до 35 кВвключительно мощностью до 630 кВ·А включительно устанавливают в стандартах илитехнических условиях на эти трансформаторы.

9.4.2.3 Для автотрансформаторов РПНв нейтрали допускается продолжительное превышение напряжения (при мощности неболее номинальной), подводимого к любому ответвлению любой обмотки более 10%сверх номинального напряжения данного ответвления при условии обеспеченияконтроля за возбуждением автотрансформатора в процессе его работы, которое недолжно превышать 110% нормального рабочего возбуждения.

Примечания:

1 За нормальное рабочее возбуждение принимаютнаибольшее из значений возбуждения автотрансформатора, имеющих место приподведении на холостом ходу к каждому из ответвлений номинального напряженияэтого ответвления.

2 В случае вынесенного устройства РПН (например, последовательногорегулировочного трансформатора) автотрансформатор вместе с этим устройствомрассматривают как единое целое.

9.4.2.4 При превышениинапряжения в соответствии с п.п. 9.4.2.1, 9.4.2.2,9.4.2.3напряжение на любой стороне не должно превышать наибольшее рабочее напряжение,установленное ГОСТ721.

9.5 В двухобмоточныхтрансформаторах с расщепленной обмоткой НН при одинаковых номинальныхнапряжениях ее частей допускается работа при параллельном соединении этихчастей.

9.6 По согласованию междуизготовителем и потребителем допускается установка трансформаторанепосредственно на фундамент (без кареток или катков).

9.7 На месте установкитрансформатору должен быть придан уклон, если об этом имеется указание вэксплуатационной документации изготовителя.

9.8 Трансформаторы иавтотрансформаторы допускают параллельную работу при условии, что ни одна изобмоток не будет нагружена током, превышающим допустимый ток для даннойобмотки.

9.9 Подъем трансформатораполной массой более 200 т в полностью собранном виде при монтаже или вэксплуатации должен быть согласован между изготовителем и потребителем.

10. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

10.1 Изготовительгарантирует соответствие трансформаторов требованиям настоящего стандарта присоблюдении условий транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатациитрансформаторов, которым присвоен государственный Знак качества, - 5 лет;остальных трансформаторов - 3 года со дня ввода их в эксплуатацию.

ПРИЛОЖЕНИЕ1

Обязательное

Условноеобозначение трансформаторов

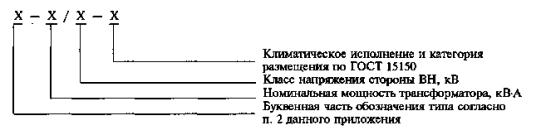

1 Структурная схемаусловного обозначения трансформатора.

Для автотрансформаторов при классахнапряжения стороны СН или НН 110 кВ и выше после класса напряжения стороны ВНчерез черту дроби указывают класс напряжения стороны СН или НН.

Примечание. Для трансформаторов, разработанных до01.07.87, допускается указывать последние две цифры года выпуска рабочихчертежей.

2 Буквенная часть условногообозначения должна содержать обозначения в следующем порядке:

А - автотрансформатор;

О или Т - однофазный илитрехфазный трансформатор;

Р - расщепленная обмотка НН;

условное обозначение видов охлаждения- по табл.1 настоящего стандарта;

З - исполнениетрансформатора с естественным масляным охлаждением или с охлаждением негорючимжидким диэлектриком с защитой при помощи азотной подушки без расширителя;

Л - исполнениетрансформатора с литой изоляцией;

Т* - трехобмоточныйтрансформатор;

Н - трансформатор РПН;

С - исполнениетрансформатора собственных нужд электростанций.

_____________________

* - Для двухобмоточныхтрансформаторов не указывают.

3 В стандартах илитехнических условиях на трансформаторы конкретных групп или типов могутпредусматриваться дополнительные буквенные обозначения после букв,перечисленных выше.

4 Для трансформаторов сразными классами напряжения обмоток ВН допускается применять одинаковыеусловные обозначения, если эти трансформаторы различаются лишь номинальныминапряжениями. В этом случае указывают наибольший из классов напряжения обмоткиВН.

5 Примеры условныхобозначений:

трансформатора трехфазногосухого с естественным воздушным охлаждением при защищенном исполнении,двухобмоточного, мощностью 100 кВ·А, класса напряжения 10 кВ, исполнения Укатегории 3 по ГОСТ15150:

ТСЗ-100/10-У3

трансформаторатрехфазного масляного с охлаждением при естественной циркуляции воздуха илимасла, двухобмоточного, с регулированием напряжения под нагрузкой, мощностью2500 кВ·А, класса напряжения 110 кВ,исполнения У категории 1 по ГОСТ15150:

ТМН-2500/110-У1

автотрансформаторатрехфазного масляного с охлаждением при принудительной циркуляции воздуха имасла с ненаправленным потоком масла, трехобмоточного, с регулированиемнапряжения под нагрузкой, мощностью 200000 кВ·А, класса напряжения обмотки ВН - 330 кВ, классанапряжения обмотки - СН - 110 кВ, исполнения У категории 1 по ГОСТ15150:

АТДЦТН-200000/330/110-У1

(Измененная редакция, Изм. №1)

ПРИЛОЖЕНИЕ 2

Обязательное

Соответствие условных обозначений видов системохлаждения, принятых СССР, СЭВ и МЭК

ПРИЛОЖЕНИЕ 3

Справочное

Методика расчета удельной массы

Удельную массутрансформатора m_s, кг/(кВ·А), рассчитывают поформуле

где М- полная масса трансформатора, кг;

S_ном - номинальная мощность трансформатора, кВ·А.

ПРИЛОЖЕНИЕ4

Обязательное

Перечень технических данных и характеристик,включаемых в паспорт трансформатора

1 Условное обозначение схемыи группы соединения обмоток.

2 Номинальная частота вгерцах.

3 Номинальный режим(указывают, если режим отличается от продолжительного).

4 Номинальная мощность вкиловольтамперах (указывают также мощности основных обмоток трехобмоточныхтрансформаторов и мощность обмотки НН трехобмоточных автотрансформаторов).

5 Номинальные напряжениятрансформатора и напряжения ответвлений в вольтах или киловольтах.

Примечание. Для однофазного трансформатора,предназначенного для соединения в трехфазную группу, напряжения обмоток,соединяемых в звезду, обозначают в виде дроби, числителем которой являетсялинейное напряжение трехфазной группы, а знаменателем √3.

6 Номинальные токи обмотокна основном ответвлении в амперах.

7 Напряжение короткогозамыкания на основном ответвлении в процентах (для трехобмоточныхтрансформаторов указывают напряжение короткого замыкания всех пар обмоток).

Примечание. Для трансформаторов мощностью менее 1 MB·А допускается указывать значение напряжениякороткого замыкания, измеренное при приемочных испытаниях.

8 Уровень изоляции обмотки иее нейтрали; при этом указывают испытательные напряжения промышленной частоты иполного грозового импульса для внутренней изоляции.

7, 8 (Измененная редакция, Изм. № 4)

9 Класс нагревостойкостиизоляции - только для сухих трансформаторов.

10 Данные приемо-сдаточныхиспытаний, необходимые для ввода трансформатора в эксплуатацию.

11 Мощность трансформаторапри отключенном дутье для трансформаторов с охлаждением Д.

12 Наибольший длительнодопустимый ток в общей обмотке для автотрансформаторов.

13 Потери холостого хода.

14 Потери короткого замыканияна основном ответвлении во всех парных режимах.

15 Потери и напряжениекороткого замыкания на крайних ответвлениях - для трансформаторов РПН.

16 Напряжение короткогозамыкания всех пар частей расщепленной обмотки и пар из каждой частирасщепленной обмотки и каждой из нерасщепленных обмоток на основном и крайнихответвлениях - для трансформаторов с расщепленными обмотками.

17 Ток холостого хода.

18 Сопротивление обмотокпостоянному току.

Примечание. Если сопротивленияпостоянному току между отдельными парами зажимов обмотки трехфазноготрансформатора отличаются друг от друга вследствие конструктивных илитехнологических особенностей исполнения обмоток, отводов, устройств ПБВ (РПН)более чем на 2%, то в паспорте должны быть указаны измеренные значениясопротивлений между всеми парами зажимов и причины, вызвавшие эти отклонения.

(Измененная редакция, Изм. № 3, 4)

19 Сопротивление и тангенсугла диэлектрических потерь изоляции трансформатора.

20 Значение температуры, прикоторой измерялись сопротивление обмоток постоянному току, сопротивление итангенс угла диэлектрических потерь изоляции трансформатора.

21 Указание об облегченнойизоляции - для трансформаторов с облегченной изоляцией.

22 Расчетную тепловуюпостоянную времени трансформатора, а по согласованию между изготовителем ипотребителем - максимальную и минимальную расчетные тепловые постоянные времениобмоток трансформатора - для трансформаторов мощностью более 1 МВ·А.

23 Сопротивление нулевойпоследовательности - для трансформаторов, у которых измерение этогосопротивления предусмотрено настоящим стандартом или стандартами (техническимиусловиями) на трансформаторы конкретных групп и типов.

(Измененная редакция, Изм. № 4)

24 Обозначение стандарта илитехнических условий и пробивное напряжение масла, примененного при испытаниях,и масла, которым заполнен бак трансформатора (для трансформаторов классовнапряжения 110 кВ и выше должен быть дополнительно указан тангенс угладиэлектрических потерь масла при температуре 90°С).

25 Максимальные расчетные нагрузочныепотери - для трехобмоточных автотрансформаторов.

(Измененная редакция, Изм. № 4)

26 Значения измеренных силпрессовки каждого прессующего кольца.

27 Другие данные поусмотрению изготовителя.

Примечания:

1 Для параметров,приведенных в п.п. 15, 16,допускается указывать расчетные значения с учетом результатов испытаний.

2Для параметров, приведенных в п.п. 13-17, длятрансформаторов мощностью до 6,3 МВ·А включительно допускается указыватьнормированные значения.

(Измененная редакция, Изм. №1).

ПРИЛОЖЕНИЕ 5

Обязательное

Маркировка выводов и ответвлений силовыхтрансформаторов

1 Порядок обозначения

Маркировкувыводов и ответвлений силовых трансформаторов следует выполнять, применяясистему обозначений, основанную на чередовании прописных букв латинскогоалфавита и арабских цифр. Применение букв 1 и 0 не допускается. Примерымаркировки - на черт. 5-12.

Примечание. Допускается применять строчные буквы, однакопредпочтительнее применение прописных букв.

ПРИМЕРЫ МАРКИРОВКИ ВЫВОДОВ ИОТВЕТВЛЕНИЙ СИЛОВЫХ ТРАНСФОРМАТОРОВ

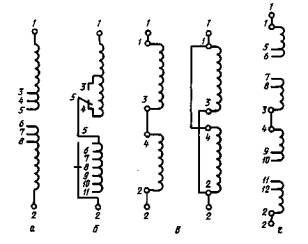

Маркировка обмоток фазы

а) обмотка фазы с ответвлениями посредине; б)обмотка фазы с грубой и тонкой ступенями регулирования на одном конце обмотки;в) обмотка фазы, состоящая из двух частей, соединяемых последовательно илипараллельно; г) обмотка фазы, состоящая из двух частей, соединенныхпоследовательно, каждая из которых посредине ответвления

Черт. 5

Маркировка однофазныхтрансформаторов

а) трансформатор с двумя обмотками без ответвлений;б) трансформатор с тремя обмотками без ответвлений; в) автотрансформатор безответвлений

Черт. 6

Маркировка однофазных автотрансформаторов

а) обмотка с ответвлениями, помещенная междупоследовательной и общей обмотками; б) обмотка с ответвлениями, помещенная вконце последовательной обмотки; в) обмотка с ответвлениями, один конец которойподключен к соединению между последовательной и общей обмотками

Черт. 7

Маркировка трехфазных двухобмоточныхтрансформаторов

а) Ун/Ун-0; б) Ун/Ун-6; в) Ун/Д-5; г) Ун/Д-11

Черт. 8

Маркировка трехфазного трехобмоточного трансформатора (Ун/Ун/Д-0-5)

Черт. 9

Маркировка обмотки низшего напряжения черт. 9, если она соединена воткрытый треугольник

Черт.10

Маркировка трехфазного автотрансформатора (Унавто/Д-0)

Черт. 11

Маркировка линейного регулировочного трансформатора с возбуждающейобмоткой, соединенной в треугольник

Черт. 12

Допускаетсяопускать буквы и цифры. Соседние группы цифр, имеющие различное смысловое значение,следует разделять точкой. Например, вместо обозначения 1 U 11допускается сокращенная запись - 1.11.

Следует следитьза тем, чтобы между двумя подобными обозначениями не было смешения.

2 Концы обмоток фазы

Два конца обмоток фазы, подводимыек линейному или нейтральному выводам, следует маркировать соответственноцифрами 1 и 2.

Если обмотки фазы на концахимеют ответвления, предназначенные для присоединения к устройствам ПБВ или РПН,которые ведут к линейному или нейтральному выводам, то эти выводы следуетмаркировать соответственно цифрами 1 или 2.

При такой системе маркировкивыводов и ответвлений на чертежах схем обмоток предполагается одинаковоенаправление намотки для всех обмоток. Полярность концов 1 и 2 всех обмотокодного стержня также всегда одинаковая.

Примечание. Маркировкаавтотрансформаторов с двумя обмотками фазы, имеющими общий конец - по п. 4.

3 Линейный и нейтральный выводы

Линейные выводы обмоткитрехфазного силового трансформатора следует обозначать буквами U, V, W,которые помещают перед цифрами, приведенными в п. 2. Если необходимо, допускается помещать этибуквы также перед цифрами, приведенными в п. п. 5 и 6.

Нейтраль обмотки,соединенной в звезду или зигзагом, следует обозначать буквой N.

4 Обозначение обмоток

Различныеобмотки трансформатора следует обозначать цифрами, которые помещают передбуквами, приведенными в п.3. Обмотку высшего напряжения следует обозначать цифрой 1, а другие обмотки- цифрами 2, 3, 4... в нисходящем порядке номинальных напряжений.

Дляавтотрансформаторов, у которых две обмотки имеют общий конец, этот конецследует маркировать цифрой 2 (пример приведен на черт. 6, в).

Примечание. Если несколько обмоток имеют одинаковоеноминальное напряжение, применение соответствующего им цифрового обозначенияследует согласовать между изготовителем и потребителем.

5 Последовательно-параллельное соединение

Если обмоткифазы состоят из нескольких частей, которые могут быть соединены последовательноили параллельно, концы этих частей следует обозначать цифрами 1, 2, 3, 4... приэтом линейные или нейтральные концы обмоток фазы маркируют цифрами 1 и 2 всоответствии с требованиями п. 2.

6 Маркировка ответвлений

Ответвления,подводимые к устройствам РПН или ПБВ, следуетобозначать группой цифр, расположенными в возрастающем порядке. Значения этих цифрдолжны быть больше применяемых для обозначения линейного и нейтрального выводови для обозначения концов частей обмоток фазы, соединенных последовательно илипараллельно.

Нумерация должнаначинаться с ближайшего к концу, промаркированному цифрой 1, ответвления.Маркировка обмоток с переключаемыми ответвлениями должна основываться на такомсоединении, которое дает наибольшее эффективное число витков для обмотки,присоединенной к устройству ПБВ илиРПН.

Обмоткиавтотрансформаторов с ответвлениями, расположенными между последовательной иобщей обмотками или на конце последовательной обмотки, а также обмотки, одинконец которых подключен к соединению между последовательной и общей обмотками (черт. 7в),следует нумеровать как последовательную обмотку.

В более сложныхслучаях, например, когда два трансформатора помещены в один бак, требуетсясогласование между изготовителем и потребителем.

(Введенодополнительно, Изм. № 3)

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1 РАЗРАБОТАН И ВНЕСЕНМинистерством электротехнической промышленности. РАЗРАБОТЧИКИ - И.Ю. Мелешко(руководитель темы); В.Ю. Френкель, канд. техн. наук; В.М. Кириллов; С.И.Майзус

2 УТВЕРЖДЕН И ВВЕДЕН ВДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от24.09.85 № 3005

3 Стандарт полностьюсоответствует СТ СЭВ 1102-86

Стандарт соответствует международным стандартам МЭК76-1-76, МЭК 76-2-76, МЭК 76-4-76, МЭК 76-5-76

Встандарт введен международный стандарт МЭК 616-78.

4 ВЗАМЕН ГОСТ 11677-75

5 ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6 Ограничение срока действияснято по протоколу № 5-94 Межгосударственного Совета по стандартизации,метрологии и сертификации (ИУС 11-12-94)

7 ПЕРЕИЗДАНИЕ (январь 1999 г.) с Изменениями № 1, 2, 3, 4,утвержденными в мае 1987 г., сентябре 1987 г., сентябре 1989 г., декабре 1990г. (ИУС 8-87, 12-87, 12-89, 3-91)
