НЕФТЕПРОДУКТЫ
МАСЛА, СМАЗКИ, ПРИСАДКИ

ЧАСТЬ4

БИТУМЫНЕФТЯНЫЕ

Метод определения растяжимости

ГОСТ 11505-75*

Москва

1987

ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР

ПостановлениемГосударственного комитета стандартов Совета Министров СССР от 29 декабря 1975г. № 4072 срок введения установлен

с01.01.77

Проверен в 1986 г.Постановлением Госстандарта от 20.03.86 № 576

срок действия продлен

до01.01.92

Срок действия продлен

до01.01.99, ИУС 11-90

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяетсяна нефтяные битумы и устанавливает метод определения растяжимости(дуктильности). Сущность метода заключается в определении максимальной длины,на которую может растянуться без разрыва битум, залитый в специальную форму,раздвигаемую с постоянной скоростью при заданной температуре.

(Измененная редакция, Изм. №1).

1. АППАРАТУРА,РЕАКТИВЫ И МАТЕРИАЛЫ

1.1. При определениирастяжимости битума применяются:

дуктилометр, состоящий изпластмассового или деревянного ящика (ванны), выложенного внутри оцинкованнойжестью или эмалью; внутри ящика через всю его длину проходит червячный винт ссалазками, вращение винта придает салазкам поступательное движение; на однойстороне прибора укреплена стойка с тремя штифтами, соответственно трем штифтам,имеющимся на салазках; на салазках закреплен указатель-стрелка, передвигающаясяпри движении салазок вдоль линейки. Червячный винт приводится в движение отмотора. Скорость салазок должна быть 5 см/мин;

формы латунные длябитума-«восьмерки» (см. чертеж);

термометр ртутный стеклянныйпо ГОСТ 215-73, с интервалом измеряемых температур 0-50 °С, с ценой деленияшкалы 0,5 °С;

нож для среза битума спрямым лезвием;

сито с металлической сеткой№ 07 по ГОСТ6613-86;

пластинка полированнаяметаллическая или термостойкая стеклянная;

тальк по ГОСТ 19729-74;

глицерин по ГОСТ 6823-77 илипо ГОСТ 6259-75;

соль поваренная пищевая поГОСТ 13830-84;

декстрин по ГОСТ 6034-74;

спирт этиловыйректификованный технический по ГОСТ 18300-72 или спирт этиловый технический поГОСТ 17299-78;

бумага папиросная по ГОСТ3479-85.

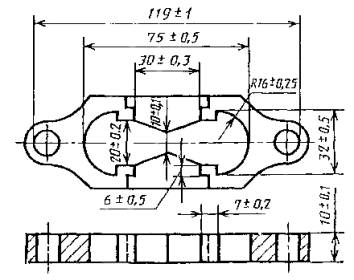

Форма для битума

(Измененная редакция, Изм. №1).

2. ПОДГОТОВКА КИСПЫТАНИЮ

2.1. Передиспытанием битум при наличии влаги обезвоживают осторожным нагреванием безперегрева до температуры на 80-100 °С выше температуры размягчения, но не выше 180 °С (для дорожных битумов- не выше 160 °С) при помешивании стеклянной палочкой. Обезвоженный ирасплавленный до подвижного состояния битум процеживают через металлическоесито и тщательно перемешивают до полного удаления пузырьков воздуха.

2.2. Полированнуюметаллическую или стеклянную пластинку и внутренние боковые стенки вкладышей«восьмерки» покрывают смесью талька с глицерином (1:3) или смесью декстрина сглицерином (1:2). Допускается боковые стенки вкладышей покрывать папироснойбумагой. Затем собирают форму на пластинки.

3. ПРОВЕДЕНИЕИСПЫТАНИЯ

3.1. Битум, подготовленныйпо п. 2.1,расплавляют и наливают в три формы тонкой струей от одного конца формы додругого, пока она не наполнится выше краев. Залитый в форму битум оставляютохлаждаться на воздухе в течение 30-40 мин при комнатной температуре, но нениже 18 °С, а затем гладко срезают излишек битума горячим острым ножом отсередины к краям так, чтобы битум заполнял формы вровень с их краями.

3.2. Формы с битумом, неснимая с пластинки, помещают в водяную ванну, объем воды в которой должен быть неменее 10 дм³ (можно в ванну дуктилометра). Высота слоя воды надбитумом должна быть не менее 25 мм; в ванне поддерживают температуру испытания,добавляя горячую или холодную воду или лед. При определении растяжимости при 25°С температура воды поддерживается (25±0,5) °С, при определении растяжимостипри 0 °С температура воды поддерживается 0 + 0,5 °С.

По истечении 1 ч формы сбитумом вынимают из воды, снимают с пластинки и закрепляют в дуктилометре, длячего кольца зажимов формы надевают на штифты, находящиеся на салазках и настойке дуктилометра. После этого отнимают боковые части форм. Если образцывыдерживались не в дуктилометре, а в другой ванне, то прежде чем переносить ихв дуктилометр, его также наполняют водой, имеющей температуру испытания, в такомколичестве, чтобы вода покрывала штифты не менее чем на 25 мм. После того, кактемпература воды в дуктилометре установится (25±0,5) °С при испытании при 25 °Си 0 + 0,5 °С - при испытании при 0 °С, включают мотор дуктилометра и наблюдаютза растяжением битума.

Скорость растяжения прииспытаниях при 25 °С и 0 °С должна быть 5 см/мин.

Допускается при определениирастяжимости битума при 0 °С устанавливать перегородку в середине ванныдуктилометра.

При определении растяжимостибитумов, имеющих плотность значительно большую или меньшую плотности воды (прирастяжении нити битума достигают дна или всплывают на поверхность воды),плотность воды изменяют добавлением раствора поваренной соли или глицерина (дляувеличения плотности) и этилового спирта (для уменьшения плотности).

4. ОБРАБОТКАРЕЗУЛЬТАТОВ

4.1. За растяжимость битумапринимают длину нити битума в сантиметрах, отмеченную указателем в момент ееразрыва. Для каждого образца проводят три определения. За окончательныйрезультат принимают среднее арифметическое значение трех параллельныхопределений. При растяжимости до 10,0 см результат округляют до 0,1 см, прибольшем значении результат округляют до целого числа.

(Измененнаяредакция, Изм. № 2).

5.ТОЧНОСТЬ МЕТОДА

5.1. Сходимость метода

Результаты определения,полученные одним исполнителем, признаются достоверными (с 95 %-нойдоверительной вероятностью), если расхождения между каждым определением исредним результатом не превышают значения, указанного в таблице.

5.2. Воспроизводимость метода

Два результатаопределения, полученные в разных лабораториях, признаются достоверными (с 95%-ной доверительной вероятностью), если расхождение между ними не превышаетзначения, указанного в таблице.

Разд. 5. (Введендополнительно, Изм. № 2).
