ГОСТ10807-78

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗНАКИ ДОРОЖНЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗНАКИ ДОРОЖНЫЕ Общие технические условия Road signs. General specifications

ГОСТ 10807-78

Дата введения 01.01.80

Настоящий стандартраспространяется на дорожные знаки, предназначенные для информированияучастников дорожного движения об условиях и режимах движения на дорогах иулицах (далее - дорогах).

Стандарт полностьюсоответствует требованиям Конвенции и дорожных знаках и сигналах (Вена, 1968г.) и Европейского соглашения, дополняющего эту Конвенцию (Женева, 1971 г.).

В стандарт включены свето- ицветотехнические параметры и общие требования к методам контроля дорожныхзнаков, предназначенных для размещения на международных автомобильных дорогах,соответствующих требованиям СТ СЭВ 5863-87.

(Измененная редакция, Изм. №3).

1. ГРУППЫ, НАИМЕНОВАНИЯ, ИЗОБРАЖЕНИЯ

1.1. Стандарт устанавливаетсемь групп дорожных знаков (табл. 1 - 7):

1 - предупреждающие;

2 - приоритета;

3 - запрещающие;

4 - предписывающие;

5 - информационно-указательные;

6 - сервиса;

7 - дополнительной информации (таблички).

(Измененная редакция, Изм. №1, 2, 5).

1.2. Номер знака состоит изномера группы, порядкового номера знака в группе, порядкового номераразновидности (при наличии), разделенных между собой точками.

1.3. Изображения знаков,кроме знаков индивидуального проектирования 5.20.1, 5.20.2, 5.21.1- 5.27, 5.31, приведены в приложении 1.

1.4. Надписи на знаках(буквы, цифры, знаки препинания) должны выполняться шрифтом, приведенным вприложении 2.

1.5. Увеличение изображенийзнаков, букв, цифр и т.п. до установленных настоящим стандартом размеров должнопроизводиться фотографическим методом или с помощью масштабной сетки.

1.6. Значения параметров,наносимых на знаках 1.13, 1.14,3.4, 3.11 - 3.16,3.24, 3.25,4.7, 4.8,5.8.3, 5.11.2, 5.18, 5.20.1,5.21.1, 5.21.2, 5.27, 7.1.1 - 7.2.2, 7.2.5, 7.2.6, 7.5.3 - 7.5.7, 7.9, 7.11,должны выбираться из приведенных в табл. 8.

(Измененная редакция, Изм. №2).

1.7. На знаках 5.8.1,5.8.2, 5.20.1 - 5.20.3,5.21.2, 5.29.2, 5.31, 7.13 изображение (положение) стрелок должносоответствовать реальной планировке пересечения, требуемым направлениямдвижения или реализуемой схеме движения.

1.8. Допускаетсяизготовление знаков 4.1иных разновидностей, чем установлено настоящим стандартом, с конфигурациейстрелок, соответствующей требуемым направлениям движения на конкретномпересечении.

1.9. При необходимости назнаках 5.30.2, 5.30.3, 5.32.2,5.32.3, 7.1.3 и 7.1.4допускается выполнять изображение стрелки под углом 45° к горизонтали.

1.10. На знаке 3.17 надпись «ТАМОЖНЯ» должна наноситьсяна русском языке и государственном языке сопредельной страны.

1.11. На знаке 5.8.1 допускается указывать направления движениятолько для двух или трех полос.

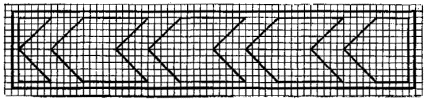

Таблица 1

ПРЕДУПРЕЖДАЮЩИЕЗНАКИ

Таблица 2

ЗНАКИПРИОРИТЕТА

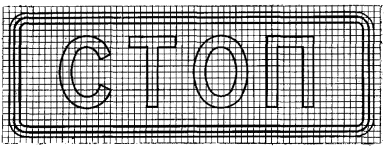

Таблица 3

ЗАПРЕЩАЮЩИЕЗНАКИ

Таблица 4

ПРЕДПИСЫВАЮЩИЕЗНАКИ

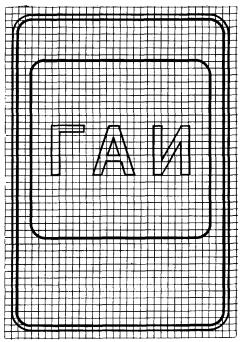

Таблица 5

ИНФОРМАЦИОННО-УКАЗАТЕЛЬНЫЕЗНАКИ

* Знаки индивидуального проектирования.

Таблица 6

ЗНАКИСЕРВИСА

(Измененная редакция, Изм. №6).

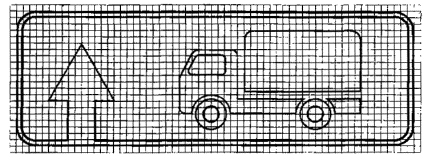

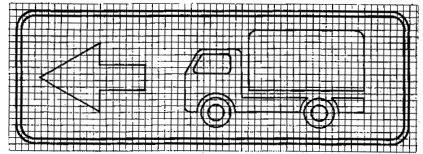

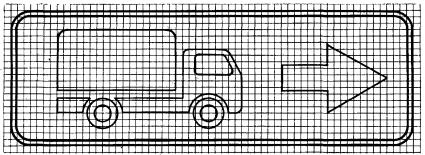

Таблица 7

ЗНАКИ ДОПОЛНИТЕЛЬНОЙИНФОРМАЦИИ

(таблички)

Таблица 8

1.12. (Исключен, Изм. №4).

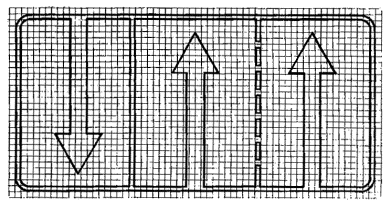

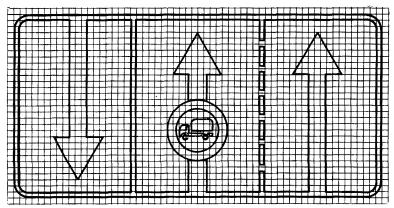

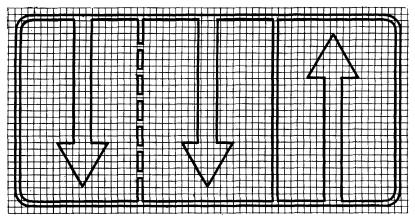

1.13. На знаках 5.8.1 - 5.8.4,5.8.7, 5.8.8 допускается наносить изображения запрещающих ипредписывающих знаков.

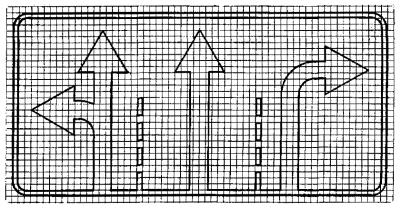

Число стрелок на знаке 5.8.7 должно соответствовать числу полосдля движения на проезжей части дороги. Допускается не указывать на знаке полосыдля встречного направления.

1.14. В нижней части знаков 5.12 - 5.14следует наносить дополнительную информацию о разновидности транспорта общегопользования (автобус - индекс «А», троллейбус - «Т», маршрутное, легковое таксии т.п.), наименовании остановки, номере маршрута, режиме работы и т.д. При этомдопускается смещать белую квадратную вставку с символом вверх на 50 мм.

1.13, 1.14. (Измененнаяредакция, Изм. № 4).

1.15. В нижней части знаковсервиса при необходимости допускается указывать расстояние до объектов,расположенных впереди по ходу движения или в стороне от дороги и время ихработы, по аналогии с табличками 7.1.1,7.1.3, 7.1.4, 7.5.1 - 7.5.7, а также другую информацию (адрес,номер телефона и т.п.).

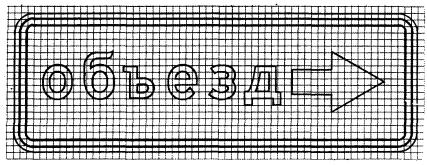

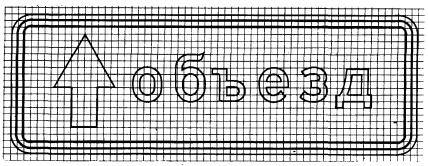

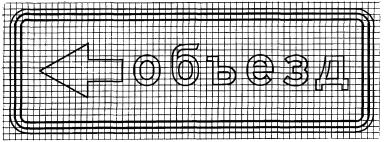

1.16. На знаках 5.32.1 - 5.32.3 вместо слова «объезд» допускается указыватьназвание населенного пункта, к которому ранее движение осуществлялось позакрытому участку дороги, при этом название населенного пункта должновыполняться прописными буквами.

1.17. (Исключен, Изм. №4).

2. РАЗМЕРЫ

2.1. Дорожные знаки должныизготовляться четырех типоразмеров: I - малого, II - нормального, III -большого, IV - очень большого.

2.2. Типоразмеры знаков взависимости от условий применения должны выбираться в соответствии с табл. 9.

Таблица 9

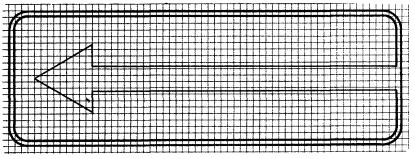

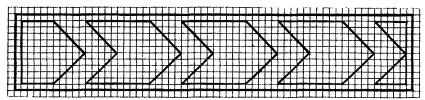

2.3. Размеры изображенийзнаков по типоразмерам должны соответствовать приведенным на черт. 1 - 8.

мм

Примечание. Для знака 1.23, предназначенного для обозначения участковдорог, на которых проводят краткосрочные ремонтные работы на проезжей части,допускается уменьшение размера А до 550 мм.

Черт. 1

ЗНАКИ 1.3.1, 1.3.2

Черт. 2

мм

Примечание. В скобках приведены размеры изображения знаков с внутреннимосвещением.

Черт. 3

мм

Черт. 4

мм

Примечание. Для знака 2.1 допускается уменьшение размера В до 350 мм.Радиус R в этом случае должен составлять 20 мм.

Черт. 5

мм

Примечание. Для типоразмера IIдопускается уменьшение размера Н до 460 мм.

Черт. 6

мм

Примечание. Для знаков 5.12 - 5.14, 5.38, 5.39допускается уменьшение размеров Ни В соответственно до 800 и 500 мм.

(Измененная редакция, Изм. №6)

Для знаков с внутреннимосвещением радиус R в этом случае допускается увеличивать до 100 мм.

Черт. 7

мм

Примечание. Для знаков 5.8.1, на которых указываютнаправления движения для двух полос, допускается уменьшать размер В до930 мм для типоразмера II и до1200 мм - для типоразмера III.

Черт. 8

(Измененная редакция, Изм. №1, 2).

2.4. На знаках 1.1 - 2.4,2.6, 3.2- 3.31, 5.28, 5.30.1 -5.30.3, 5.32.1 - 5.34.2ширина наружной каймы должна быть 10 мм, а на знаках 2.5, 2.7, 3.1, 4.1 - 5.19.3, 5.20.3,5.35 - 5.39,6.1 - 6.12- 20 мм. Внутренний радиус закругления красной каймы на знаках 1.1, 1.2, 1.5 - 1.30,2.3.1 - 2.3.3, 2.4 долженсоставлять 10 мм.

На знаках 1.1- 1.3.2, 1.5 - 1.31.3,2.3.1 - 2.4, 2.6, 3.2 - 3.20,3.22, 3.24,3.26 - 3.30 допускается не наносить наружную кайму присоответствующем увеличении ширины внутренней.

(Измененная редакция, Изм. №4).

2.5.Поле допуска на линейные размеры изображений знаков до 3150 мм - Н14 по ГОСТ 25347 , а на размеры св. 3150 мм - по 8-му классу точности ГОСТ 2689.

3. ЗНАКИИНДИВИДУАЛЬНОГО ПРОЕКТИРОВАНИЯ
5.20.1, 5.20.2, 5.21.1 - 5.27, 5.29.1, 5.29.2, 5.31

3.1 На знаках 5.20.1,5.20.2, 5.21.1, 5.21.2,5.27, 5.29.1 и 5.29.2для каждого из направлений должно быть указано не более трех названийнаселенных пунктов, других объектов или номеров маршрута.

3.2. Фон знаков 5.20.1и 5.20.2 должен быть: зеленогоцвета на знаках, предназначенных для установки на автомагистралях, синего цвета- на других дорогах вне населенных пунктов, белого цвета - в населенныхпунктах.

При этом, если на знаках,предназначенных для установки в населенных пунктах, указывают только названиядругих населенных пунктов или объектов, движение к которым осуществляется поавтомагистрали или другой дороге, фон знаков должен быть соответственнозеленого или синего цвета.

На знаках, предназначенныхдля установки на автомагистралях, надпись, содержащая названия населенныхпунктов или объектов, движение к которым осуществляется не по автомагистрали,должна быть выполнена на синем фоне, а предназначенных для установки на участкеавтомагистрали в пределах населенного пункта наименования объектов этогонаселенного пункта - на белом фоне.

На знаках, предназначенныхдля установки на дорогах, кроме автомагистралей, надпись, содержащая названиянаселенных пунктов или объектов, движение к которым осуществляется поавтомагистрали, должна быть выполнена на зеленом фоне. При указании толькообъектов, находящихся в граничащем с дорогой населенном пункте, надпись должнабыть выполнена на белом фоне.

На знаках с белым фономнадпись, содержащая названия других населенных пунктов или объектов, движение ккоторым должно осуществляться по автомагистрали или другой дороге (неавтомагистрали), должна быть выполнена на вставке соответственно зеленого илисинего цвета.

На знаках (с зеленым фоном),предназначенных для установки на автомагистралях, надпись, содержащая названиянаселенных пунктов или объектов, движение к которым осуществляется по другойдороге (не автомагистрали) или находящихся в граничащем населенном пункте,должна быть выполнена на вставке с соответственно синим или белым фоном.

На знаках (с синим фоном),предназначенных для установки на других дорогах, надпись, содержащая названиянаселенных пунктов или объектов, движение к которым осуществляется поавтомагистрали или находящихся в граничащем населенном пункте, должна бытьвыполнена на вставке с соответственно зеленым или белым фоном.

Вставки должны выполнятьсябез каймы, за исключением синих или зеленых вставок соответственно на зеленомили синем фоне.

3.1, 3.2. (Измененнаяредакция, Изм. № 1).

3.2.1. При указаниинескольких направлений они должны даваться в последовательности (сверху -вниз): прямо, налево, направо.

При указании одногонаправления знаки (части знаков), выполненные на фоне разного цвета, должныдаваться в последовательности (сверху - вниз): зеленый, синий, белый.

(Введен дополнительно, Изм.№ 1).

3.3. Знаки 5.21.1 и части знаков 5.21.2 должны иметь зеленый фон, если движение куказанным на них населенным пунктам или объектам осуществляется поавтомагистрали, синий, если движение осуществляется по другим дорогам, и белый,если указанные объекты расположены в населенном пункте.

3.4. Знаки 5.24 - 5.29.2,предназначенные для установки на автомагистралях, должны иметь зеленый фон, апредназначенные для установки на всех остальных дорогах, включая дороги внаселенных пунктах, - синий.

Знаки 5.29.1 и 5.29.2с буквой «Е» должны иметь только зеленый фон.

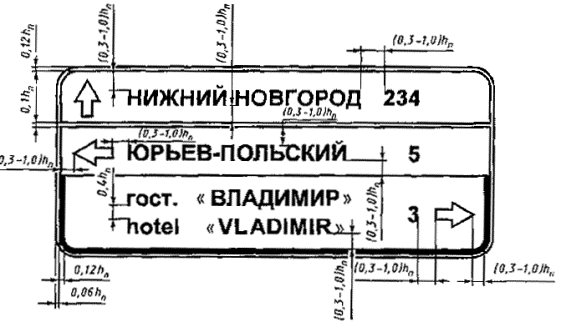

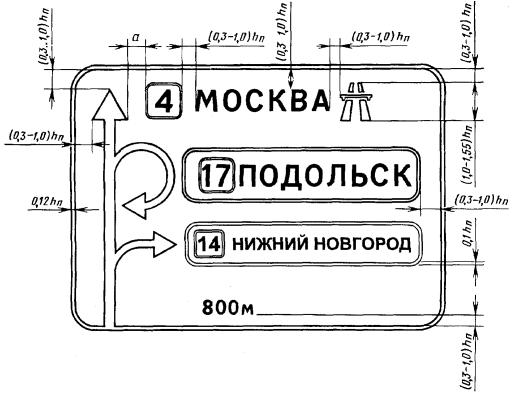

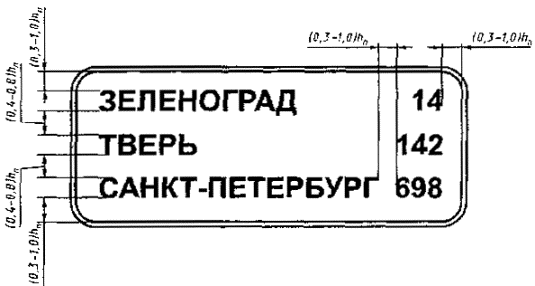

3.5.Компоновочные размеры изображений знаков и надписей на них должны определятьсявысотой прописной буквы h_п, которую в зависимости от места установки знака выбирают из ряда: 75,100, 150, 200, 300, 400, 500 мм.

Примеры компоновки знаковиндивидуального проектирования приведены в приложении 3.

3.4, 3.5. (Измененнаяредакция, Изм. № 1).

3.6. Имена собственные вназваниях объектов должны выполняться прописными буквами, а служебные(поясняющие) слова при них - строчными (например, площадь МИРА, музей А.С.ПУШКИНА, аэропорт ВНУКОВО). При самостоятельном употреблении служебные словаследует выполнять прописными буквами (например, МУЗЕЙ, АЭРОПОРТ).

Высота прописной буквы h_п на знаках 5.20.1,5.20.2, 5.21.1 - 5.27,предназначенных для установки вне населенных пунктов, должна быть равна: 400или 500 мм - на автомагистралях, 300 или 400 мм - на дорогах с четырьмя и болееполосами (кроме автомагистралей), 200 или 300 мм - на дорогах с двумя и тремяполосами, 100 или 150 мм - на дорогах с одной полосой, а предназначенных дляустановки в населенных пунктах должна быть равна: 200 или 300 мм - наскоростных дорогах, 150 или 200 мм - на магистральных дорогах, 100 или 150 мм -на других дорогах, 75 или 100 мм - для построения городской подсистемыориентирования на местной улично-дорожной сети.

Высота прописной буквы h_п на знаках 5.29.1 и 5.29.2должна составлять 150 мм, а на знаке 5.31должна быть равна: 200 мм - для знаков, предназначенных для установки надорогах вне населенных пунктов, и 100 мм - в населенных пунктах.

Предпочтительно использоватьбольший шрифт из двух, установленных для данной дороги. Надписи, относящиеся ковторостепенным объектам, допускается выполнять меньшим шрифтом.

(Измененная редакция, Изм. №1, 4).

3.7.Ширину литерных площадок букв и цифр для надписей на синем и зеленом фоненеобходимо выбирать в соответствии с табл. 10 - 16. Ширину литерных площадокдля h_п= 75 мм определяют путем уменьшения ширины литерныхплощадок для h_п = 150 мм вдвое.

Для надписей на белом ижелтом фоне ширину литерных площадок следует сокращать на 0,05h_п с каждой стороны.

Для надписей, содержащихболее 10 элементов в строке (за элемент принимают букву, цифру, стрелку,символ, изображение какого-либо знака), допускается применять меньший размершрифта, расположение надписи в две строки или перенос слов, сокращение частоупотребляемых отдельных слов в именах собственных, а для надписей на синем изеленом фоне, кроме того, - сокращение ширины литерных площадок на 0,05h_п с каждой стороны.

(Измененная редакция, Изм. №4).

3.8. Ширина каймы на знакахдолжна быть равна 0,12h_п, внутренний радиусзакругления каймы - 0,3h_п.

Ширина наружной каймы назнаках 5.20.1,5.20.2, 5.21.1 и 5.21.2с белым фоном, а также на знаках 5.22, 5.23 и 5.31должна быть равна 0,06h_п.

На знаке 5.21.2 ширина линии, разделяющей надписи, относящиеся кразным направлениям, должна быть равна 0,1h_п. Надписи на белом и синем(или зеленом) фоне разделяться линией не должны.

Ширина каймы на знаках 5.29.1 и 5.29.2 должна быть равна 18 мм, внутренний радиусзакругления каймы - 45 мм.

(Измененная редакция, Изм. №1).

3.9. Расстояние погоризонтали и вертикали между словами, числами, стрелками, цветными вставками,каймой знака или вставки, линией, которая разделяет надписи, относящиеся кразным направлениям, символами, изображениями каких-либо знаков должно быть неменее 0,3h_п. Предпочтительное расстояниемежду строками разных надписей, относящихся к одному направлению, должносоставлять от 0,4 до 0,8h_п, а для двустрочной надписиодного наименования - 0,4h_п.

Допускается уменьшениерасстояния между оголовком стрелки и другими элементами изображения до 0,2h_п.

Для знака 5.20.1расстояние между надписями, относящимися к разным направлениям, не должно бытьменее 2,0h_п. Допускается уменьшениеэтого расстояния до 1,0h_п, если границы надписей,расположенных одна под другой, не совпадают.

Если на знаке используют дваразмера шрифта, то для расчета размеров каймы знака и элементов изображения,относящихся к главным объектам, а также расстояния между ними и надписями,соответствующими второстепенным объектам, применяют больший размер шрифта.Размеры элементов изображения, относящихся ко второстепенным объектам,определяют в этом случае по меньшему размеру шрифта.

(Измененная редакция, Изм. №4).

3.10. Размер вставок назнаках 5.20.1должен определяться в соответствии с требованиями пп. 3.5 - 3.7.

Ширина каймы вставок должнабыть равна 0,1h_п.

(Измененная редакция, Изм. №1).

3.11. Высота цифр знака 5.29.1, изображение которогоиспользуют на других знаках или вставках, должна быть равна h_п, принятой для надписей наэтих знаках. При этом ширина обрамляющей каймы должна быть равна 0,1h_п, внутренний радиусзакругления каймы - 0,15h_п, внешний вертикальныйразмер изображения знака - 1,5h_п.

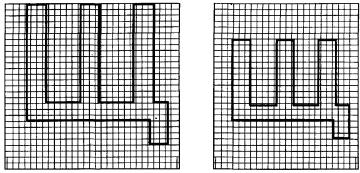

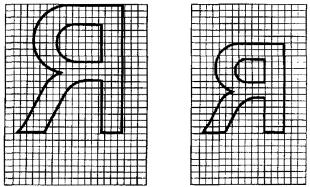

Таблица 10

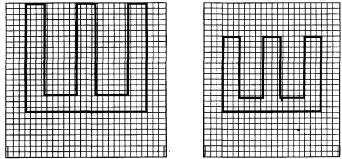

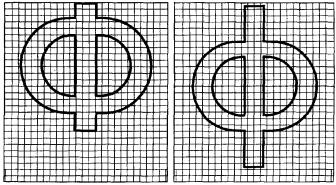

РУССКИЙ АЛФАВИТ

мм

Примечание к табл. 10- 16.Дробные значения ширины литерных площадок для h_п = 150 мм округлены до ближайшего меньшего целого значения.

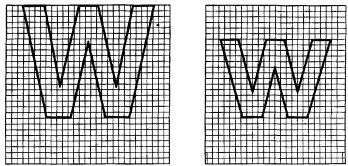

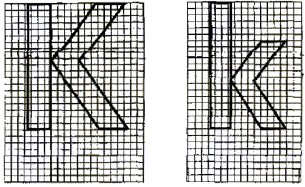

Таблица 11

ЛАТИНСКИЙ АЛФАВИТ

мм

При нанесении несколькихизображений знака 5.29.1 на полезнаков 5.20.1и 5.20.2 их вертикальные размерыдопускается уменьшать до 1,0h_п при уменьшении размеровбукв и цифр до подходящего меньшего.

Изображение знака 5.29.1 на поле знаков 5.20.1и 5.20.2 должно располагаться околострелки соответствующего направления, а на знаках 5.21.1 и 5.21.2- слева от наименования объекта.

(Измененная редакция, Изм. №1, 4).

Таблица 12

АРМЯНСКИЙ АЛФАВИТ

мм

Таблица 13

ГРУЗИНСКИЙ АЛФАВИТ

мм

Таблица 14

мм

Таблица 15

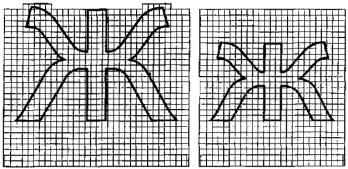

БУКВЫ НА ОСНОВЕ РУССКОГОАЛФАВИТА

мм

Таблица 16

БУКВЫ НА ОСНОВЕ ЛАТИНСКОГОАЛФАВИТА

мм

3.12. Высота символаавтомагистрали или аэропорта должна составлять от 1,0 до 1,5h_п для однострочной надписи и от 2,0 до 2,5h_п - для двустрочной надписи названия одногонаселенного пункта или объекта. Изображения символов должны соответствоватьсимволам знаков 1.28 и 5.1.

Символы автомагистрали илиаэропорта на знаках 5.20.1, 5.20.2и 5.21 должны располагаться слева отназвания населенного пункта или объекта. На знаках 5.20.1 и 5.20.2 при наличии изображения знака 5.29.1, относящегося к данному населенному пункту илиобъекту, символы относительно названия населенного пункта или объекта должнырасполагаться в стороне, противоположной изображению знака 5.29.1.

3.13. На знаках 5.20.1,5.20.2 и 5.21 для обозначения объектов допускается наноситьпиктограммы, которые должны размещаться в месте, предназначенном для символаавтомагистрали, аэропорта или изображения знака 5.29.1. Высота пиктограммы должна быть от h_п до 1,5h_п.

(Измененная редакция, Изм. №4).

3.14. Стрелки на знакахдолжны выполняться в соответствии с черт. 9.

Черт. 9

На знаках 5.20.2 и 5.21.2стрелки должны быть длиной L = 2,3h_п и располагаться симметрично относительно верхней инижней каймы (линии, разделяющей надписи). При вертикальном расположениистрелки допускается уменьшение ее длины за счет стержня до 2,0h_п.

На знаках 5.20.1и 5.31 длина стрелок должна выбиратьсяиз компоновочных соображений, ширину стрелок для второстепенных направленийдопускается уменьшать на 30 % по отношению к стрелке основного направления.

На знаках 5.20.2 при указании наименований нескольких пунктовмаршрута допускается увеличение размера стрелки при сохранении пропорций,заданных черт. 9.

На знаке 5.29.2 стрелка должна быть длиной L = 240 мм(высота оголовка стрелки 138 мм, размер стороны оголовка стрелки 160 мм,толщина ножки стрелки 60 мм) и располагаться симметрично на поле.

(Измененная редакция, Изм. №1).

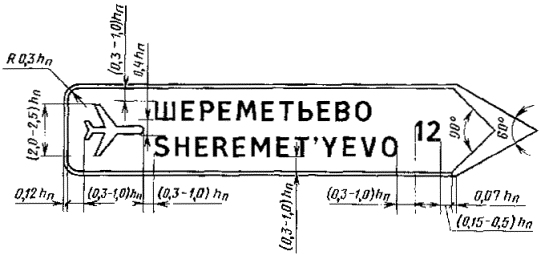

3.15. Оголовок знака 5.21.1 должен выполняться всоответствии с черт. 10.

Черт. 10

Расстояние по горизонталимежду началом внутренней границы оголовка знака и надписью, числом, символомавтомагистрали или аэропорта должно составлять от 0,15 до 0,5h_п.

3.16. На знаке 5.20.1,в нижней части, должно указываться расстояние от места установки знака допересечения. Высота цифр при этом должна соответствовать ближайшему меньшемузначению h_п из ряда, приведенного в п. 3.5.

3.17. При нанесении назнаках 5.20.1,5.20.2, 5.21, 5.27наименований нескольких пунктов маршрута, соответствующих одному направлениюдвижения, первым сверху указывают пункт, ближайший к месту установки знака.

3.18. Числа на знаках 5.21.1, 5.27 и отдельных частях (полях) знака 5.21.2, указывающие расстояние от места установки знакадо названного пункта, должны размещаться справа от надписи, при этом цифры,выражающие одинаковые разряды чисел, должны находится друг под другом.

(Измененная редакция, Изм. №4).

3.19. На знаках 5.20.1и 5.31 допускается наносить изображениядругих знаков, информирующих участников движения об особенностях маршрута илирежима движения. При этом наибольший габаритный размер наносимых изображенийдолжен составлять от 3,0 до 5,0h_п.

3.20. Ширина красной полосына знаках 5.23 и 5.25 должна быть равна 0,4h_п.

Расстояние по горизонталимежду началом или концом полосы и каймой должно быть равно h_п.

3.21. Наиболее частоупотребляемые на знаках служебные слова допускается сокращать. Сокращения словна русском и английском языках должны соответствовать, приведенным в табл. 17.

Таблица 17

Слова «город», «село»,«хутор» и т.п. и их сокращения на знаках при названии населенного пункта непишут.

(Измененная редакция, Изм. №1, 4).

3.22. На знаках,предназначенных для установки на дорогах республик СНГ, надписи на русскомязыке допускается дублировать соответствующими надписями на государственномязыке республики при различии в форме написания наименования объекта.

На знаках, предназначенныхдля установки на дорогах международной сети «Е», имена собственные на русскомязыке должны дублироваться в латинской транслитерации в соответствии с табл. 18, аслужебные слова при них - на английском языке (табл. 17). Такое дублированиедопускается и на других дорогах, открытых для международного сообщения, вустановленном порядке.

В республиках, использующихлатинский алфавит, дублирование имен собственных в латинской транслитерацииприменять не следует, если национальная форма их написания совпадает странслитерируемой.

Таблица 18

* Инициалы - отдельностоящие буквы и буквы в начале слова.

(Измененная редакция, Изм. №4).

4. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

4.1.Знаки должны изготовляться в климатических исполнениях У и ХЛ, категорииразмещения 1 по ГОСТ 15150 в соответствии с требованиями настоящего стандарта и техническихусловий, утвержденных в установленном порядке.

(Измененная редакция, Изм. №2).

4.2. Требования к конструкции

4.2.1. Знаки должныизготовляться со световозвращающей поверхностью или с внутренним или внешнимосвещением. Черные и серые элементы изображения знаков не должны обладатьсветовозвращающим эффектом.

Допускается фон знаков ивставок на знаках 5.20.1, 5.20.2,5.21.1, 5.21.2, 5.24 - 5.27 (кроме белого фона знаков и белыхвставок), предназначенных для применения вне автомагистралей и дорогобщегосударственного значения, выполнять несветовозвращающим.

(Измененная редакция, Изм. №1).

4.2.2. Допускаетсяизготовлять знаки как односторонними, так и двусторонними, а также размещатьизображения знаков на щите прямоугольной формы.

4.2.3. Конструкция знаков свнутренним освещением должна обеспечивать:

- фиксированную установкурезьбовых электропатронов, выдерживающих воздействие вращающего момента,равного 3,0 Н×м;

- легкий доступ к элементамзнака, подлежащим чистке или замене, и местам электрических соединений;

- плотность соединенийстекла с корпусом при воздействии дождя интенсивностью 5 мм/мин.

4.2.4.Все детали и сборочные единицы знаков должны быть изготовлены изантикоррозионных материалов или иметь защитное покрытие. Покрытия должнысоответствовать ГОСТ 9.401 .

4.2.3, 4.2.4. (Измененнаяредакция, Изм. № 1).

4.2.5.Изображения знаков следует выполнять полиграфическими или другими красками,обеспечивающими колориметрические характеристики, приведенные в табл. 19.

Таблица 19

4.2.6. Корпус и оборотнаясторона знаков, а также все элементы крепления должны быть серого цвета.

4.2.7. (Исключен, Изм. №1).

4.3. Электротехнические требования

4.3.1.Для присоединения знаков с внутренним освещением к питающей электросети должнабыть предусмотрена клеммная колодка типа С_в-2-4,0/250 УЗ или СО_в-2-4,0/250УЗ по ГОСТ 17557. Клеммная колодка должна быть размещена внутри корпуса знака.

Черт. 11

4.3.2.Сопротивление изоляции между токоведущими проводами, а также между ними,соединенными вместе, и заземляющим контактом должно быть не менее 20 МОм вхолодном (обесточенном) состоянии.

4.3.3.Изоляция между токоведущими проводами, а также между ними, соединенными вместе,и заземляющим контактом должна выдерживать испытательное напряжение 1500 Вчастотой 50 Гц без пробоя или перекрытия не менее 1 мин.

4.3.4. Для внутреннейэлектропроводки освещаемых знаков должны применяться медные провода сечением неменее 1 мм² с изоляцией, рассчитанной на напряжение не ниже 660 Впеременного тока частотой 50 Гц.

4.3.5.Для заземления металлических нетоковедущих частей знак должен иметь контактныйзажим по ГОСТ 10434 с условным обозначением заземления по ГОСТ 2930. Заземляющие провода должныиметь маркировку или окраску, отличную от окраски фазовых проводов.

4.4. Фотометрические характеристики

4.4.1.Средняя яркость (кд×м^-2) элементов изображения знака должна быть: 240 ± 40 - длябелого цвета; 35 ± 10 - для красного; 150 ± 30 - для желтого; 50 ± 15 - для зеленого; 20 ± 5 - для синего.

Допускается на полеизображения знака иметь отдельные точки с минимальной и максимальной яркостью(кд×м^-2)соответственно: 100 и 300 - для белого цвета; 10 и 60 - для красного; 50 и 250- для желтого; 20 и 90 - для зеленого; 5 и 35 - для синего. Допустимоеколичество точек изображения на данном цвете с минимальной и максимальнойяркостью - не более 3, а для знаков индивидуального проектирования - не более 3на 1 м² поверхности изображения знака.

(Измененная редакция, Изм. №1).

4.4.2.Знаки с внутренним освещением должны иметь равномерное распределение яркости повсему полю изображения.

4.4.3.Для знаков с внешним освещением освещенность на поверхности изображения должнабыть 200 лк. В отдельных зонах знака, не несущих информацию для водителя,допускается освещенность не менее 40 лк.

(Измененная редакция, Изм. №1).

4.4.4.Удельный коэффициент силы света (кд×лк^-1×м^-2) знаков со световозвращающей поверхностью при углеотклонения a = 20¢ и угле освещения b = (0 ± 5)° (см. черт. 13) должен быть не менее: 20 - для белого цвета;5 - для красного; 15 - для желтого; 7 - для зеленого; 3 - для синего.

Допускается перепадудельного коэффициента силы света одного цвета изображения знака не более 10 %.

Удельный коэффициент силысвета для знаков со световозвращающей поверхностью, размещаемых намеждународных автомобильных дорогах, при угле наблюдения a = 20¢ и угле освещения b = 5°, должен соответствовать значениям,указанным в табл. 20.

Таблица 20

(Измененная редакция, Изм. №3).

4.4.5. Яркость знаков свнутренним и внешним освещением, размещаемых на международных автомобильныхдорогах, в зависимости от яркости дорожного фона, должна соответствоватьзначениям, указанным в табл. 21.

4.4.6. Отношениемаксимальной яркости к минимальной для знаков с внутренним и внешнимосвещением, размещаемых на международных автомобильных дорогах, соответственнодолжно быть не более 5:1 и 10:1.

4.4.5, 4.4.6. (Введеныдополнительно, Изм. № 3).

Таблица 21

4.5. Колориметрические характеристики

4.5.1.Для знаков с внутренним и внешним освещением координаты цветности х, уи коэффициенты яркости b, определяемые в колориметрической системе МКО 1931 г. при источникесвета С по ГОСТ 7721 , должны соответствовать табл. 19 и черт. 11.

(Измененная редакция, Изм. №1).

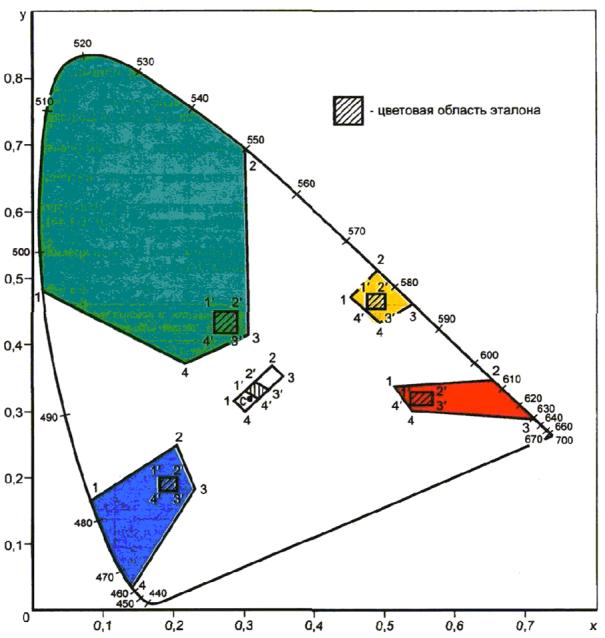

4.5.2. Координаты цветности хи у точек пересечения граничных линий цветовых областей дорожных знаков,размещаемых на международных автомобильных дорогах, определяемые в колориметрическойсистеме МКО 1931 г. при источнике света Д65 и геометрии измерения 45°/0°, должны соответствовать указанным в табл.22и на черт. 14, 15.

Таблица 22

* Координаты цветности приведены для знаков свнутренним освещением, когда зеленый цвет используют в качестве фона.

** Координаты цветностиприведены для знаков с внутренним освещением для ночных условий.

4.5.3. Коэффициент яркостидорожных знаков, размещаемых на международных автомобильных дорогах, долженсоответствовать значениям, указанным в табл. 23.

Таблица 23

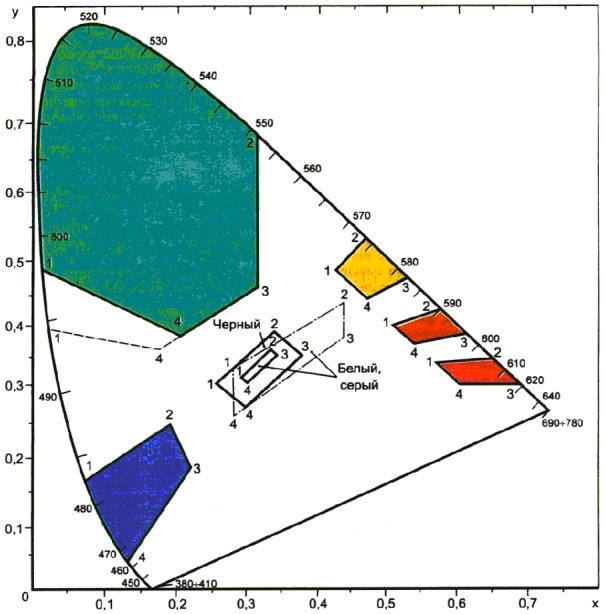

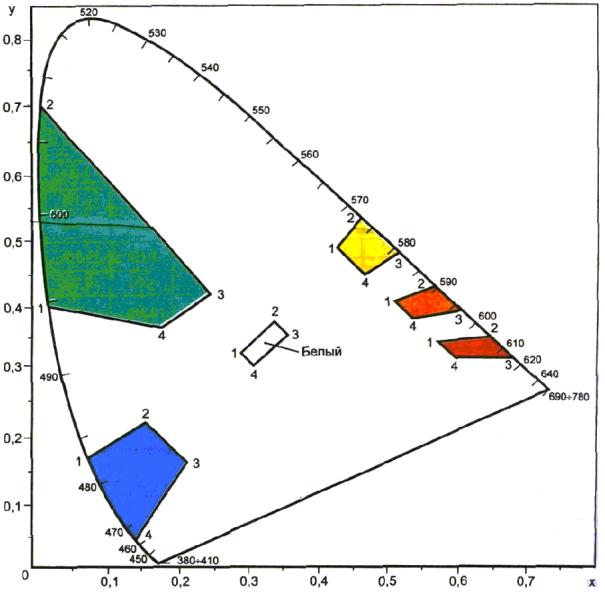

График цветовых областей длязнаков со световозвращающей поверхностью

Черт. 14

График цветовых областей длязнаков с внутренним и внешним освещением

Черт. 15

4.5.2, 4.5.3. (Введеныдополнительно, Изм. № 3).

5. ПРАВИЛА ПРИЕМКИ

5.1. Для проверкисоответствия дорожных знаков требованиям настоящего стандартапредприятие-изготовитель должно проводить приемо-сдаточные и периодическиеиспытания.

5.2. Объем испытаний и ихпериодичность - по техническим условиям на знаки конкретных видов.

6. МЕТОДЫ ИСПЫТАНИЙ

6.1. Испытания должныпроводиться при температуре воздуха (25 ± 10) °С, относительной влажности 45 -80 %, атмосферном давлении 84 - 107 кПа (630 - 800 мм рт. ст.).

6.2. Прочность лакокрасочныхпокрытий (пп. 4.2.4,4.2.5)проверяют путем нанесения на покрытие стальным острием перекрещивающихсяцарапин до основного материала. В месте пересечения царапин не должно бытьотслаивания покрытия.

6.3. (Исключен, Изм. №1).

6.4. Сопротивление изоляции(п. 4.3.2)проверяют без ламп. Сопротивление изоляции должно измеряться мегаомметромпостоянного тока напряжением 500 В с погрешностью измерения ±15 %.

6.5. Электрическую прочностьизоляции (п. 4.3.3)проверяют без ламп на высоковольтной установке переменного тока частотой 50 Гц,мощностью не менее 500 Вт. Напряжение повышают плавно от нуля или от значения,не превышающего номинального, до испытательного значения в течение 20 с.

Под испытательнымнапряжением знаки выдерживают в течение 1 мин, после чего напряжение плавно, неменее чем на 10 с, снижают до нуля.

Погрешность измерения недолжна превышать ±5 %.

6.6. Для проверки яркости(п. 4.4.1)изображение знака разделяют на равные участки квадратной формы со стороной неболее 150 мм. Размер стороны выбирают таким образом, чтобы было выделено не менее10 участков, распределенных по возможности равномерно по поверхностиизмеряемого элемента. Яркость измеряют фотоэлектрическим фотометром в центрекаждого участка и определяют ее среднеарифметическое значение для каждогоцвета.

Для проверки минимальной имаксимальной яркости (кд×м^-2) изображенияна знаке визуально выбирают на цветном элементе две точки с минимальной имаксимальной яркостью и измеряют величины их яркостей.

(Измененная редакция, Изм. №1, 3).

6.7. Равномерностьраспределения яркости (п. 4.4.2) проверяют для знаков в сборе в следующейпоследовательности.

Для каждого цвета визуальновыделяют на поверхности знака две площадки с центрами в точках 1 и 2с наибольшим возможным перепадом в яркости, отстоящих на расстоянии 50 мм другот друга (черт. 12).

Черт. 12

Измеряют фотоэлектрическимфотометром величины яркостей L₁, L₂ и L_z (кд×м^-2)соответственно в точках 1, 2 и z, симметрично расположенноймежду точками 1 и 2, и определяют равномерность распределенияяркости, которую считают допустимой при соблюдении неравенства: .

(Измененная редакция, Изм. №3).

6.8. Освещенность (п. 4.4.3)измеряют люксметром с верхним пределом измерения не менее 500 лк и классомточности не ниже 10.

6.9. Удельный коэффициентсилы света (п. 4.4.4) проверяют фотоэлектрическим методом. Дляизмерения используют следующие приборы и оборудование:

- измерительный приборкласса точности не ниже 1,5 типа микроамперметра с пределами измерения от 0,05до 0,1 мкА;

- осветитель с источникомсвета А (Т_цв = 2854 К), создающий на поверхности образцаосвещенность 1 - 20 лк с неравномерностью не более 5 %;

- фотоприемник,коррегированный под спектральную чувствительность стандартного фотометрическогонаблюдателя МКО;

- поворотное устройство длявращения образца в двух взаимно перпендикулярных плоскостях.

Для измерений осветитель S, фотоприемник R и образец Kсветовозвращающей пленки с габаритными размерами не более 100´100 мм устанавливают всоответствии со схемой, приведенной на черт. 13.Угловые апертуры осветителя (d) и фотоприемника (g) £ 10¢, а образцов h £ 20¢. Измерение производят приугле наблюдения a = 20¢ и угле освещения b = -5°.

Черт. 13

6.10.Координаты цветности х, у и коэффициенты яркости b (п. 4.5.1) измеряют при освещении источником света С по ГОСТ 7721 под углом 45°, а наблюдение - в направлении перпендикуляра кповерхности.

Допускается контроль цветапроизводить визуально методом сравнения по образцам цвета, утвержденным вустановленном порядке.

Координаты цветности х,у и коэффициенты яркости знаков, размещаемых на международныхавтомобильных дорогах, измеряют с помощью колориметра или другого прибора приосвещении источником света Д65 под углом 45° и наблюдения в направлении,перпендикулярном к поверхности знака. Допускается при измерениях пользоватьсяприборами с источником света С.

Координаты цветности икоэффициенты яркости определяют в соответствии с инструкцией, приложенной кприменяемому прибору.

6.9, 6.10. (Измененнаяредакция, Изм. № 3).

7. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1. На корпусе знака илиспециальной табличке, прикрепленной к знаку, должна быть нанесена маркировка,содержащая следующие данные:

а) товарный знакпредприятия-изготовителя;

б) дату изготовления;

в) обозначение настоящегостандарта и технических условий.

Кроме этого, на знаках свнутренним освещением необходимо указывать:

г) номинальное напряжение ввольтах;

д) количество ламп;

е) номинальную мощностькаждой лампы.

7.2.Готовые знаки (кроме световозвращающих) должны быть обернуты в упаковочную по ГОСТ 8273 или влагонепроницаемую по ГОСТ 515 бумагу и уложены в дощатые обрешетки по ГОСТ 12082 или фанерные ящики по ГОСТ 5959.

7.3.Маркировка транспортной тары - по ГОСТ 14192.

7.4. При транспортированиисветозащищающих знаков должны применяться прокладочные материалы.

7.5.Условия хранения и транспортирования знаков в части воздействия климатическихфакторов - по группе условий хранения ОЖ4 ГОСТ 15150 .

8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

8.1. Изготовитель долженгарантировать соответствие знаков требованиям настоящего стандарта присоблюдении условий хранения, транспортирования и эксплуатации.

8.2. Гарантийный срок длязнаков с внутренним и внешним освещением - два года, а для знаков сосветовозвращающей поверхностью - один год со дня ввода в эксплуатацию.

ПРИЛОЖЕНИЕ 1
Обязательное

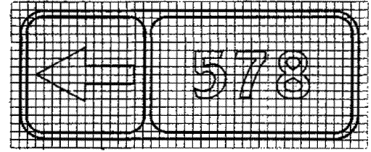

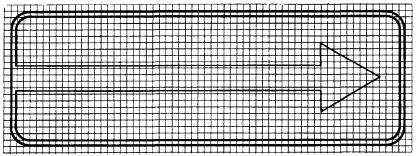

ИЗОБРАЖЕНИЯ ЗНАКОВ НА МАСШТАБНОЙ СЕТКЕ

Предупреждающие знаки

1.1

1.2

1.3.1

1.3.2

1.4.1

1.4.2

1.4.3

1.4.4

1.4.5

1.4.6

1.5

1.6

1.7

1.8

1.9

1.10

1.11.1

1.11.2

1.12.1

1.12.2

1.13

1.14

1.15

1.16

1.17

1.18.1

1.18.2

1.18.3

1.19

1.20

1.21

1.22

1.23

1.24

1.25

1.26

1.27

1.28

1.29

1.30

1.31.1

1.31.2

1.31.3

Знаки приоритета

2.1

2.2

2.3.1

2.3.2

2.3.3

2.4

2.5

2.6

2.7

Запрещающие знаки

3.1

3.2

3.3

3.4

3.5

3.6

3.7

3.8

3.9

3.10

3.11

3.12

3.13

3.14

3.15

3.16

3.17.

3.17.2

3.18.1

3.18.2

3.19

3.20

3.21

3.22

3.23

3.24

3.25

3.26

3.27

3.28

3.29

3.30

3.31

3.32

3.33

ПРЕДПИСЫВАЮЩИЕ ЗНАКИ

4.1.1

4.1.2

4.1.3

4.1.4

4.1.5

4.1.6

4.2.

4.2.2

4.2.3

4.3

4.4

4.5

4.6

4.7

4.8

4.9.

4.9.2

4.9.3

ИНФОРМАЦИОННО-УКАЗАТЕЛЬНЫЕЗНАКИ

5.1

5.2

5.3

5.4

5.5

5.6

5.7.1

5.7.2

5.8.1

5.8.2

5.8.3

5.8.4

5.8.5

5.8.6

5.8.7

5.8.7

5.8.8

5.9

5.10.1

5.10.2

5.10.3

5.10.4

5.11.1

5.11.2

5.12

5.13

5.14

5.15

5.16.1

5.16.2

5.17.1

5.17.2

5.17.3

5.17.4

5.18

5.19.1

5.19.2

5.19.3

5.20.3

5.28

5.29.1

5.29.2

5.30.1

5.30.2

5.30.3

5.32.1

5.32.2

5.32.3

5.33

5.34.1

5.34.2

5.35

5.36

5.37

5.38

5.39

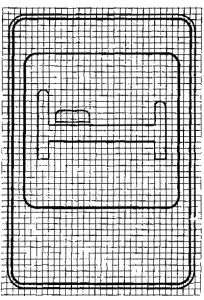

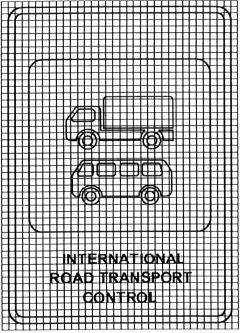

ЗНАКИ СЕРВИСА

6.1

6.2

6.3

6.4

6.5

6.6

6.7

6.8

6.9

6.10

6.11

6.12

6.13

(Введен дополнительно, Изм. №6).

ЗНАКИ ДОПОЛНИТЕЛЬНОЙИНФОРМАЦИИ

(таблички)

7.1.1

7.1.2

7.1.3

7.1.4

7.2.1

7.2.2

7.2.3

7.2.4

7.2.5

7.2.6

7.3.1

7.3.2

7.3.3

7.4.1

7.4.2

7.4.3

7.4.4

7.4.5

7.4.6

7.4.7

7.4.8

7.5.1

7.5.2

7.5.3

7.5.4

7.5.5

7.5.6

7.5.7

7.6.1

7.6.2

7.6.3

7.6.4

7.6.5

7.6.6

7.6.7

7.6.8

7.6.9

7.7

7.8

7.9

7.10

7.11

7.12

7.13

7.14

7.15

7.16

7.17

7.18

7.19

ПРИЛОЖЕНИЕ2
Обязательное

ШРИФТ НА МАСШТАБНОЙ СЕТКЕ

Буквы русского алфавита



Буквы латинского алфавита



Буквы армянского алфавита



















Буквы грузинского алфавита





















Цифры и знаки препинания

Буквы на основе русскогоалфавита



































Буквы на основе латинскогоалфавита

















ПРИЛОЖЕНИЕ3
Справочное

ПРИМЕРЫ КОМПОНОВКИ ЗНАКОВ ИНДИВИДУАЛЬНОГОПРОЕКТИРОВАНИЯ

Знак 5.20.1

Размер а не менее 0,3h_п.

Знак 5.21.1

Знак 5.21.2

Знак 5.27

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕНМинистерством внутренних дел СССР РАЗРАБОТЧИКИ

В.И.Жулев,канд. юр. наук; М.Б. Афанасьев, канд. техн. наук; В.А. Грешников,канд. техн. наук (руководители темы); Ю.Д. Шелков, канд. техн. наук;Я.С. Репин, Б.П. Васильев; В.Е. Верейкин, канд. техн. наук; С.И. Гришин;В.В. Степанов; Д.Д. Багиров, д-р техн. наук; Ю.Л. Мариенбах,канд. техн. наук; Л.И. Зюзина

2. УТВЕРЖДЕН И ВВЕДЕН ВДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от30.08.78 № 2401

3. Срокпроверки - II квартал 1993 г., периодичность проверки - 5 лет

4. Стандарт соответствует СТСЭВ 5863-87 в части свето- и цветотехнических параметров и методов контролядорожных знаков, предназначенных для размещения на международных автомобильныхдорогах

5.Стандарт полностью соответствует Конвенции о дорожных знаках и сигналах (Вена,1968 г.) и Европейскому соглашению, дополняющему Конвенцию (Женева, 1971 г.)

6. Изменение № 5 принятоМежгосударственным Советом по стандартизации, метрологии и сертификации(протокол № 12-97 от 21 ноября 1997 г.)

За принятие проголосовали:

7. ВЗАМЕН ГОСТ 10807-71

8. ССЫЛОЧНЫЕНОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

9. Ограничение срокадействия снято по протоколу № 5-94 Межгосударственного Совета постандартизации, метрологии и сертификации (ИУС 11-12-94)

10.     ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) сИЗМЕНЕНИЯМИ № 1, 2, 3, 4, 5, утвержденными в марте 1984 г., апреле 1986 г., апреле1988 г., апреле 1990 г., июне 1998 г. (ИУС 7-84, 8-86, 7-88, 7-90, 10-98)

СОДЕРЖАНИЕ
