ГОСТ 10657-80* «Гайки круглые со шлицем на торце. Технические условия»

Настоящий стандарт распространяется на круглые гайки со шлицем на торце с диаметром резьбы от 1 до 20 мм класса точности В.
Обозначение: ГОСТ 10657-80*
Название рус.: Гайки круглые со шлицем на торце. Технические условия
Статус: действующий
Заменяет собой: ГОСТ 10657-73
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.01.1982
Разработан: Министерство станкостроительной и инструментальной промышленности СССР
Утвержден: Госстандарт СССР (09.07.1980)
Опубликован: Стандартинформ № 2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ КРУГЛЫЕ СО ШЛИЦЕМ НА ТОРЦЕ

ГОСТ
10657-80

Технические условия

Round nuts slotted on face. Specifications

Дата введения 01.01.82

Настоящий стандартраспространяется на круглые гайки со шлицем на торце с диаметром резьбы от 1 до20 мм класса точности В.

Требования настоящего стандартаявляются обязательными.

(Измененная редакция, Изм. 2).

Содержание

1. РАЗМЕРЫ

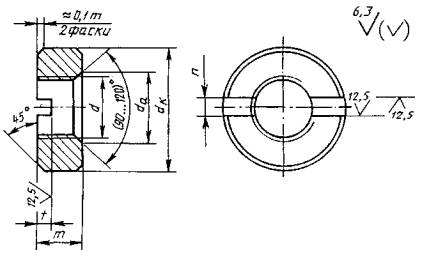

1.1. Размеры гаек должнысоответствовать указанным на чертеже и в таблице.



Номинальный резьбы диаметр d

M1

M1,2

M1,4

M1,6

M2

M2,5

M3

(M3,5)

M4

M5

M6

MS

M10

M12

(M14)

M16

(M18)

M20

Шаг резьбы P

крупный

0,25

0,25

0,3

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1,0

1,25

1,5

1,75

2,0

2,0

2,5

2,5

мелкий

-

-

-

-

-

-

-

-

-

-

-

1,0

1,25

1,25

1,5

1,5

1,5

1,5

da

min

1,0

1,2

1,4

1,6

2,0

2,5

3,0

3,45

4,0

5,0

6,0

8,0

10,0

12,0

14,0

16,0

18,0

20,0

max

1,15

1,4

1,6

1,84

2,3

2,9

3,5

4,0

4,6

5,75

6,75

8,75

10,8

13,0

15,1

17,3

19,5

21,6

dk

min

2,25

2,75

2,75

3,2

4,2

5,2

5,7

6,64

7,64

8,64

10,57

13,57

17,57

20,48

23,48

25,48

28,48

31,38

max

2,5

3,0

3,0

3,5

4,5

5,5

6,0

7,0

8,0

9,0

11,0

14,0

18,0

21,0

24,0

26,0

29,0

32,0

m

min

0,75

0,95

1,15

1,35

1,75

1,95

2,25

2,75

3,2

3,9

4,7

6,14

7,64

9,64

10,57

11,57

12,57

13,57

max

1,0

1,2

1,4

1,6

2,0

2,2

2,5

3,0

3,5

4,2

5,0

6,5

8,0

10,0

11,0

12,0

13,0

14,0

n

ном

0,3

0,4

0,4

0,5

1,0

1,2

1,2

1,4

1,4

2,0

2,5

3,0

3,5

4,0

4,0

4,0

4,0

5,0

min

0,36

0,46

0,46

0,56

1,06

1,26

1,26

1,46

1,46

2,06

2,56

3,06

3,57

4,07

4,07

4,07

4,07

5,07

max

0,5

0,6

0,6

0,7

1,2

1,51

1,51

1,71

1,71

2,31

2,81

3,31

3,87

4,37

4,37

4,37

4,37

5,37

t

min

0,3

0,4

0,5

0,6

0,8

0,9

1,0

1,0

1,2

1,5

2,0

2,5

3,2

3,8

3,8

3,8

4,8

4,8

max

0,5

0,6

0,7

0,8

1,0

1,1

1,2

1,4

1,6

1,9

2,4

3,0

3,7

4,3

4,3

4,3

5,5

5,5

Примечания:

1. Размеры гаек, заключенные в скобки,применять не рекомендуется.

2. Для гаек с диаметром резьбы M1 и M1,2 вместофасок допускается притупление радиусом R = 0,1 мм.

3. Для гаек с диаметромрезьбы М4 допускается применять размер n min = 1,66 мм и max = 1,91 мм.

Пример условного обозначениягайки диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска6Н, класса прочности 5, с покрытием химическим окисным и пропитанным маслом:

Гайка М12 - 6Н.5.05 ГОСТ 10657-80

То же, с мелким шагом резьбы сполем допуска 6Н, из материала группы 32, латунь марки Л63 с серебрянымпокрытием толщиной 9 мкм:

Гайка М12×1,25 - 6Н.32.Л63.129 ГОСТ 10657-80

(Измененная редакция, Изм. № 1, 2).

1.2. (Исключен,Изм. № 2).

1.3. Теоретическая масса гаекуказана в приложении 1.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1.Гайки должны изготовляться в соответствии с требованиями настоящего стандарта иГОСТ1759.0.

2.2.Резьба - по ГОСТ24705.

(Измененная редакция, Изм. № 1).

2.3. (Исключен,Изм. № 2).

2.4.Допуски формы и расположения поверхностей гаек по ГОСТ24643;

симметричности шлицаотносительно оси резьбы - по 13-й степени точности;

соосности наружного диаметраотносительно резьбы - по 12-й степени точности.

Допуск перпендикулярностиопорных поверхностей гайки относительно оси резьбы соответствует 1 °С.

(Измененная редакция, Изм. № 1).

2.5. (Исключен,Изм. № 1).

3. ПРАВИЛА ПРИЕМКИ

3.1.Правила приемки - по ГОСТ 17769.

4. МАРКИРОВКА И УПАКОВКА

4.1.Временная противокоррозионная защита, упаковка гаек и маркировка тары - по ГОСТ18160.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 1
Справочное
МАССА СТАЛЬНЫХ ГАЕК

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг

1

0,033

1,2

0,056

(1,4)

0,063

1,6

0,066

2

0,146

2,5

0,256

3

0,414

4

1,040

5

1,830

6

2,530

8

5,260

10

11,030

12

21,060

16

36,270

20

56,320

-

-

Примечание. Для определения массы гаек из латуни, массы,указанные в таблице, следует умножить на коэффициент 1,080.

ПРИЛОЖЕНИЕ 2. (Исключено,Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕНМинистерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕПостановлением Государственного комитета СССР по стандартам от 09.07.80 № 3504

3. ВЗАМЕН ГОСТ 10657-73

4.ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1759.0-87

2.1

ГОСТ 17769-83

3.1

ГОСТ 18160-72

4.1

ГОСТ 24643-81

2.4

ГОСТ 24705-2004

2.2

5. Ограничение срока действия снято ПостановлениемГосстандарта СССР от 19.11.91 № 1757

6. ИЗДАНИЕ 2006 г. сИзменениями № 1, 2, утвержденными в августе 1986 г., ноябре 1991 г. (ИУС 11-86,2-92)
