ГОСТ 10338-80* «Винты с шестигранной головкой невыпадающие класса точности В. Конструкция и размеры»

Настоящий стандарт распространяется на винты с шестигранной головкой невыпадающие класса точности В с номинальным диаметром резьбы от 6 до 20 мм.

Обозначение: ГОСТ 10338-80*
Название рус.: Винты с шестигранной головкой невыпадающие класса точности В. Конструкция и размеры
Статус: действующий
Заменяет собой: ГОСТ 10338-63
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.01.1982
Утвержден: Госстандарт СССР (07.07.1980)
Опубликован: Стандартинформ № 2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
НЕВЫПАДАЮЩИЕ КЛАССА ТОЧНОСТИ В

Конструкция и размеры

Hexagon-head non-falling-out screws, product grade В.
Design and dimensions

ГОСТ
10338-80

Взамен
ГОСТ 10338-63

Постановлением Государственного комитета СССР постандартам от 7 июля 1980 г.№ 3428 дата введения установлена

01.01.82

Ограничение срока действия снято по протоколу № 7-95Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС11-95)

Издание с Изменением № 1, утвержденным в декабре 1986г. (ИУС 2-87) и Поправкой (ИУС 4-90).

Настоящий стандарт распространяется навинты с шестигранной головкой невыпадающие класса точности В с номинальнымдиаметром резьбы от 6 до 20 мм.

(Введенодополнительно, Изм. № 1).

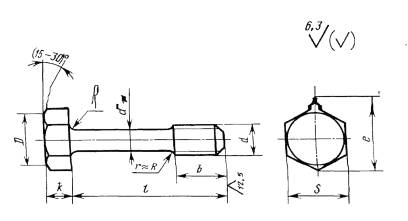

Размеры винтов должны соответствоватьуказанным на чертеже и в табл. 1 и 2.

D = (0,90 + 0,95) S

Таблица 1

мм

Номинальный диаметр резьбы d

6

8

10

12

16

20

Диаметр стержня d1 (пред. откл. h13)

4,0

5,5

7,0

9,0

11,0

14,0

Длина резьбы b

8

10

12

16

20

25

Размер «под ключ» S (пред. откл. h13)

10

13

17

19

24

30

Высота головки k

4,0

5,5

7,0

8,0

10,0

13,0

Диаметр описанной окружности l, не менее

11,0

14,4

18,9

21,1

26,8

33,6

Радиус под головкой R, не более

0,4

0,5

0,6

0,8

Таблица 2

Длина винта l, мм

Диаметр резьбы d, мм

6

8

10

12

16

20

(18)



-

-

-

-

-

20



-

-

-

-

-

(22)







-

-

-

25







-

-

-

(28)









-

-

32



Стандартные длины

-

-

(36)



-

-

40



-

-

(45)









-

-

50













(55)













60













(70)













80













(90)

-











100

-











Примечание. Длины винтов, заключенные вскобки, применять не рекомендуется.

Пример условного обозначения винтадиаметром резьбы d = 8 мм, с полем допуска 6g, длиной l = 25мм, класса прочности 5.8, без покрытия:

Винт M8-6g×25.58 ГОСТ 10338-80

То же, класса прочности 8.8, из сталимарки 35Х, с цинковым покрытием толщиной 9 мкм, хроматированным:

Винт M8-6g×25,88.35Х.019 ГОСТ 10338-80

2. Резьба - по ГОСТ24705-2004, шаг резьбы - крупный. Сбег резьбы - по ГОСТ 10549-80.

1, 2. (Измененная редакция, Изм. № 1).

2а. Допуски и методы контроля размеров иотклонений формы и расположения поверхностей - по ГОСТ1759.1-82.

2б. Дефекты поверхности и методы контроля- по ГОСТ1759.2-82.

2а, 2б. (Введены дополнительно, Изм. № 1).

3. Технические требования - по ГОСТ1759.0-87.

4. Теоретическая масса винтов указана вприложении 1.

5. (Исключен,Изм. № 1).

ПРИЛОЖЕНИЕ 1
Справочное

Длина винта l, мм

Теоретическая масса 1000 шт. стальных винтов, кг, при номинальном диаметре резьбы d, мм

6

8

10

12

18

20

(18)

4,977

-

-

-

-

-

20

5,174

-

-

-

-

-

(22)

5,372

12,46

22,25

-

-

-

25

5,668

13,02

23,16

-

-

-

(28)

5,964

13,58

24,06

36,05

-

-

32

6,359

14,33

25,27

38,04

-

-

(36)

6,754

15,07

26,48

40,04

-

-

40

7,148

16,02

27,69

42,04

-

-

(45)

7,642

16,76

29,20

44,53

-

-

50

8,135

17,69

30,71

47,03

85,42

156,9

(55)

8,629

18,63

32,23

49,52

89,15

163,0

60

9,122

19,56

33,73

52,00

92,88

169,0

(70)

10,110

21,43

36,76

57,00

100,30

181,1

80

11,100

23,30

39,77

62,00

107,80

193,2

(90)

_

25,17

42,77

67,00

115,30

205,3

100

-

27,04

45,77

72,00

122,80

217,5

Примечание. Дляопределения массы винтов из латуни массы, указанные в таблице, следует умножитьна коэффициент 1,08.

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
