Настоящий стандарт распространяется на винты с цилиндрической головкой невыпадающие класса точности В с номинальным диаметром резьбы от 2,5 до 12 мм.
| Обозначение: | ГОСТ 10336-80* |
| Название рус.: | Винты с цилиндрической головкой невыпадающие класса точности В. Конструкция и размеры |
| Статус: | действующий |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1982 |
| Утвержден: | Госстандарт СССР (07.07.1980) |
| Опубликован: | Стандартинформ № 2006 |
| МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ | |
| ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ НЕВЫПАДАЮЩИЕ КЛАССА ТОЧНОСТИ В Конструкция и размеры Cheese-head non-falling-out screws, product grade В. | ГОСТ Взамен |
Постановлением Государственного комитета СССР по стандартам от 7 июля
01.01.82
Ограничение срока действия снято по протоколу № 7-95Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС11-95)
Издание с Изменением № 1, утвержденным в декабре
Настоящий стандарт распространяется навинты с цилиндрической головкой невыпадающие класса точности В с номинальнымдиаметром резьбы от 2,5 до
(Введено дополнительно, Изм. № 1).

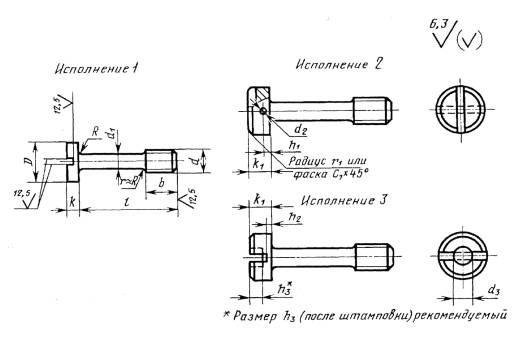

1. Размеры винтов должны соответствоватьуказанным на чертеже и в табл. 1 и 2.
Таблица 1
мм
| Номинальный диаметр резьбы d | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| Диаметр стержня d1 (пред. откл. h13) | 1,6 | 2,0 | 2,8 | 3,5 | 4,0 | 5,5 | 7,0 | 9,0 | |
| Длина резьбы b | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | |
| Диаметр головки D | 4,5 | 5,5 | 7,0 | 8,5 | 10,0 | 13,0 | 16,0 | 18,0 | |
| Высота головки k | 1,6 | 2,0 | 2,6 | 3,3 | 3,9 | 5,0 | 6,0 | 7,0 | |
| Высота головки k1 | 2,5 | 3,0 | 3,5 | 4,5 | 5,5 | 6,5 | 8,0 | 10,0 | |
| Диаметр отверстия в головке d2 (пред. откл. H14) | - | - | 1,0 | 1,2 | 2,0 | 2,5 | 3,2 | ||
| h1 (пред. откл. js15) | - | - | 1,5 | 2,0 | 2,5 | 2,8 | 3,0 | 3,5 | |
| d3, не более | 2,0 | 2,5 | 3,0 | ||||||
| h2 (пред. откл. Н13 при h2 ≤ 1 ; пред. откл. Н14 при h2 > 1) | 0,5 | 0,7 | 0,8 | 1,3 | 1,8 | 2,0 | 3,0 | 4,5 | |
| Радиус r1 или фаска С, не более | 0,5 | 0,7 | 0,9 | 1,0 | 1,2 | 1,6 | 1,8 | ||
| Радиус под головкой R, не более | 0,2 | 0,4 | 0,5 | 0,6 | |||||
| h3 | не менее | 0,7 | 0,9 | 1,2 | 1,5 | 1,8 | 2,3 | 2,7 | 3,2 |
| не более | 1,0 | 1,3 | 1,6 | 2,0 | 2,3 | 2,8 | 3,2 | 3,8 | |
Таблица 2
| Длина винта l, мм | Диаметр резьбы d, мм | |||||||
| 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| 6 |
|
| - | - | - | - | - | - |
| 8 |
|
|
| - | - | - | - | - |
| 10 |
|
|
|
| - | - | - | - |
| 12 |
|
|
|
|
| - | - | - |
| (14) |
|
|
|
|
| - | - | - |
| 16 |
|
|
|
|
| - | - | - |
| (18) |
|
|
|
|
| - | - | - |
| 20 | - |
|
|
|
| - | - | - |
| (22) | - |
|
|
|
|
|
| - |
| 25 | - |
| Стандартные длины |
|
| - | ||
| (28) | - |
|
|
|
| |||
| 32 | - |
|
|
|
| |||
| (36) | - |
|
|
|
|
|
|
|
| 40 | - |
|
|
|
|
|
|
|
| (45) | - |
|
|
|
|
|
|
|
| 50 | - |
|
|
|
|
|
|
|
| (55) | - |
|
|
|
|
|
|
|
| 60 | - |
|
|
|
|
|
|
|
| (70) | - | - | - |
|
|
|
|
|
| 80 | - | - | - |
|
|
|
|
|
Примечание. Длины винтов, заключенные вскобки, применять не рекомендуется.
Пример условного обозначения винтаисполнения 1, диаметром резьбы d =
Винт M8×6g× 25.58 ГОСТ 10336-80
То же, исполнения 2, класса прочности8.8, из стали марки 35Х, с цинковым покрытием толщиной 9 мкм, хроматированным:
Винт 2M8-6g×25.88.35Х.019 ГОСТ 10336-80
2. Резьба - по ГОСТ24705-2004, шаг резьбы - крупный. Сбег резьбы - по ГОСТ 10549-80.
1, 2. (Измененная редакция, Изм. № 1).
2а. Допуски и методы контроля размеров иотклонений формы и расположения поверхностей - по ГОСТ1759.1-82.
2б. Дефекты поверхности и методы контроля- по ГОСТ1759.2-82.
2в. Шлицы прямые для винтов исполнения 1и 2, ширина шлица для винтов исполнения 3 - по ГОСТ 24669-81.
2а-2в. (Введены дополнительно, Изм. № 1).
3. Технические требования - по ГОСТ1759.0-87.
4. Теоретическая масса винтов указана вприложении 1.
5. (Исключен,Изм. № 1).
ПРИЛОЖЕНИЕ 1
Справочное
| Длина винта l, мм | Теоретическая масса 1000 шт. стальных винтов, кг, при номинальном диаметре резьбы d, мм | |||||||
| 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| 6 | 0,318 | 0,484 | - | - | - | - | - | - |
| 8 | 0,350 | 0,534 | 1,269 | - | - | - | - | - |
| 10 | 0,382 | 0,583 | 1,365 | 2,386 | - | - | - | - |
| 12 | 0,414 | 0,632 | 1,462 | 2,537 | 3,880 | - | - | - |
| (14) | 0,446 | 0,682 | 1,559 | 2,688 | 4,077 | - | - | - |
| 16 | 0,478 | 0,732 | 1,655 | 2,839 | 4,274 | - | - | - |
| (18) | 0,510 | 0,782 | 1,752 | 2,990 | 4,472 | - | - | - |
| 20 | - | 0,832 | 1,848 | 3,141 | 4,669 | - | - | - |
| (22) | - | 0,882 | 1,945 | 3,291 | 4,867 | 5,130 | 8,400 | - |
| 25 | - | 0,954 | 2,090 | 3,518 | 5,163 | 5,680 | 9,400 | - |
| (28) | - | 1,028 | 2,235 | 3,745 | 5,459 | 6,241 | 10,400 | 16,42 |
| 32 | - | 1,127 | 2,428 | 4,047 | 5,854 | 6,999 | 11,400 | 18,42 |
| (36) | - | 1,225 | 2,621 | 4,349 | 6,249 | 7,747 | 12,730 | 20,42 |
| 40 | - | 1,324 | 2,814 | 4,651 | 6,643 | 8,495 | 13,930 | 22,42 |
| (45) | - | 1,448 | 3,056 | 5,028 | 7,137 | 9,430 | 15,440 | 24,90 |
| 50 | - | 1,571 | 3,297 | 5,406 | 7,630 | 10,360 | 16,950 | 27,40 |
| (55) | - | 1,695 | 3,539 | 5,783 | 8,124 | 11,300 | 18,460 | 29,89 |
| 60 | - | 1,818 | 3,780 | 6,161 | 8,617 | 12,230 | 19,970 | 31,89 |
| (70) | - | - | - | 6,916 | 9,604 | 14,100 | 22,990 | 37,38 |
| 80 | - | - | - | 7,671 | 10,540 | 15,970 | 26,010 | 42,38 |
Примечание. Дляопределения массы винтов из латуни массы, указанные в таблице, следует умножитьна коэффициент 1,08.
ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
