ГОСТ 10301-80* «Заклепки с полупотайной головкой классов точности В и С. Технические условия»

Стандарт распространяется на заклепки с полупотайной головкой общемашиностроительного применения с диаметром стержня от 2 до 36 мм классов точности В и С.
Обозначение: ГОСТ 10301-80*
Название рус.: Заклепки с полупотайной головкой классов точности В и С. Технические условия
Статус: действующий
Заменяет собой: ГОСТ 10301-68
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.01.1981
Утвержден: Госстандарт СССР (06.05.1980)
Опубликован: Издательство стандартов № 1986

ГОСУДАРСТВЕННЫЙ СТАНДАРТСОЮЗА ССР

ЗАКЛЕПКИ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ
классов точности В и С.

ГОСТ 10301-80
(СТ СЭВ 1022-78)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЗАКЛЕПКИ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ
классов точности В и С.

Технические условия

Round-top countersunk-head rivets classes В and С. Specifications

ГОСТ
10301-80

(СТ СЭВ 1022-78)

Взамен
ГОСТ 10301-68

Постановлением Государственного комитета СССР по стандартамот 6 мая 1980 г. № 2009 срок введения установлен

с 01.01.81

Проверен в 1985 г. Постановлением Госстандарта от 23.04.85 № 1138 срокдействия продлен

до 01.01.91

(Измененная редакция, Изм. № 1).

Настоящий стандарт распространяетсяна заклепки с полупотайной головкой общемашиностроительного применения сдиаметром стержня от 2 до 36 мм классов точности В и С.

Стандарт полностьюсоответствует СТ СЭВ 1022-78.

Заклепки с полупотайнойголовкой должны удовлетворять всем требованиям ГОСТ 10304-80 и требованиям,изложенным в соответствующих разделах настоящего стандарта.

1. РАЗМЕРЫ

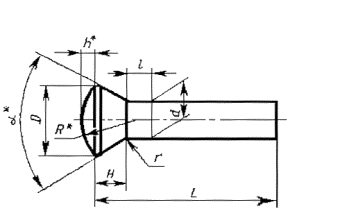

1.1. Размеры заклепок должнысоответствовать указанным на чертеже и в табл. 1 и 2.

*Размеры для справок.

(Измененная редакция, Изм. № 1).

Таблица 1

мм

Диаметр стержня d

2

2,5

3

4

5

6

8

10

12

16

20

24

30

36

Диаметр головки D

6

7

8

10,5

13

11

15

17

20

24

30

36

41

49

Высота головки H

1,2

1,4

1,6

2,0

2,5

3,0

4,0

4,8

5,6

7,2

9

11

14

16

Высота сферы h

0,5

0,7

0,8

1,0

1,3

1,5

2,0

2,5

3

4

5

6

7

9

Угол a

120°

90°

75°

60°

45°

Радиус под головкой r, не более

0,1

0,2

0,25

0,3

0,4

0,5

0,6

0,8

Радиус сферы головки R

9,3

9,1

10,4

14,3

16,9

10,8

15,1

15,7

18,2

20

25

30

33,5

37,9

Расстояние от основания головки до места замера диаметра l

1,5

3

4

6

8

10

Таблица 2

мм

Диаметр стержня d

Длина L

2,0

3-16

2,5

3-18

3,0

4-26

4,0

5-36

5,0

8-48

6,0

10-50

8,0

14-50

10

16-75

12

18-100

16

26-100

20

30-150

24

45-210

30

48-180

36

58-180

(Измененная редакция, Изм. № 1).

1.2. Длина заклепок должна выбиратьсяиз следующего ряда: 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26,28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85,90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200, 210 мм.

Примерусловного обозначения заклепки с полупотайной головкой класса точности В диаметром стержня d = 8мм, длиной L = 20 мм, из материалагруппы 00, без покрытия:

Заклепка 8 ´ 20.00 ГОСТ 10301-80

(Измененная редакция, Изм. № 1).

1.3. Теоретическая массазаклепок указана всправочном приложении.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Предельные отклонениявысоты сферы h размеров от 0,5 до 1 мм -по + IT13; свыше 1 мм - по ±

ПРИЛОЖЕНИЕ
Справочное

Массастальных заклепок

Длина L, мм

Теоретическая масса 1000шт. заклепок, кг, при номинальном диаметре стержня d, мм

2

2,5

3

4

5

6

8

10

12

16

20

24

30

36

3

0,226

0,372

























4

0,251

0,411

0,602























5

0,276

0,449

0,657

1,324





















6

0,300

0,488

0,713

1,423





















7

0,325

0,526

0,768

1,522





















8

0,350

0,565

0,824

1,620

2,845



















9

0,374

0,603

0,879

1,719

2,999



















10

0,399

0,642

0,935

1,817

3,153

3,489

















12

0,449

0,719

1,046

2,015

3,461

3,932

















14

0,492

0,796

1,157

2,212

3,769

4,376

8,70















16

0,547

0,873

1,268

2,409

4,078

4,820

9,49

13,65













18



0,950

1,379

2,606

4,386

5,264

10,27

14,88

23,72











20





1,490

2,804

4,694

5,708

11,06

16,12

25,49











22





1,601

3,001

5,002

6,152

11,85

17,35

27,27











24





1,712

3,198

5,312

6,596

12,64

18,58

29,04











26





1,823

3,396

5,619

7,040

13,43

19,81

30,82

54,84









28







3,593

5,927

7,484

14,21

21,05

32,60

57,99









30







3,790

6,236

7,928

15,61

22,28

34,37

61,15

100,9







32







3,988

6,544

8,372

15,80

23,51

36,15

63,31

105,9







34







4,185

6,852

8,815

16,59

24,75

37,92

67,47

110,8







36







4,382

7,162

9,259

17,38

25,98

39,70

70,62

115,8







38









7,469

9,703

18,17

27,21

41,47

73,78

120,7







40









7,777

10,150

18,95

28,45

43,25

76,94

125,6







42









8,085

10,591

19,74

29,68

45,02

80,09

130,6







45









8,547

11,267

20,93

31,53

47,69

84,83

137,9

206,9





48









9,010

11,923

22,21

33,38

50,35

89,56

145,4

217,5

335,0



50











12,370

22,90

34,61

52,13

92,72

150,3

224,6

346,1



52















35,84

53,90

95,88

155,2

231,7

357,2



55















37,69

56,57

100,61

162,6

242,4

373,8



58















39,54

59,23

105,35

170,0

253,0

390,5

583,1

60















40,78

61,01

108,50

175,0

260,1

401,6

599,0

65















43,86

65,44

116,39

187,3

277,9

429,3

639,0

70















46,94

69,88

124,29

199,6

295,6

457,1

678,9

75















50,03

74,32

132,18

211,9

313,4

484,8

718,9

80

















78,76

140,07

224,3

331,2

512,5

758,8

85

















83,20

147,93

236,6

348,9

540,3

798,8

90

















87,64

155,85

248,9

366,7

568,0

838,7

95

















92,08

103,74

261,3

384,4

595,8

878,7

100

















96,52

171,64

273,6

402,2

623,5

918,7

110





















298,3

437,7

679,0

998,6

120





















322,9

473,2

734,5

1078,5

130





















347,6

508,7

790,0

1158,4

140





















372,2

544,2

845,5

1248,3

150





















396,9

579,7

901,0

1318,2

160























615,3

956,5

1398,1

170























650,8

1011,9

1478,0

180























686,3

1067,4

1557,9

190























721,8





200























757,3





210























792,8





Примечание. Для определения массы заклепок, изготовляемых издругих материалов, значения массы, указанные в таблице, должны быть умножены накоэффициенты: 0,356 - для алюминиевого сплава, 1,08 - для латуни, 1,134 - длямеди.

(Измененная редакция, Изм. № 1).
