ГОСТ 9231-80

СМЕСИТЕЛИЛОПАСТНЫЕ ДВУХВАЛЬНЫЕ

ТЕХНИЧЕСКИЕУСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВОСТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙСТАНДАРТ

Дата введения 01.01.82

Настоящийстандарт распространяется на лопастные двухвальные смесители (далее -смесители), предназначенные для перемешивания и увлажнения керамических смесей,предварительно измельченных и очищенных от каменистых включений, иустанавливает требования к смесителям, изготовляемым для нужд народногохозяйства и экспорта.

(Измененнаяредакция, Изм. № 4).

1. ТИПЫ. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Смесителиследует изготовлять типов:

СП - смеситель спароувлажнением смеси;

С - смесительбез пароувлажнения смеси.

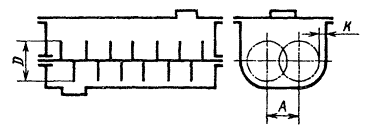

1.2. Основныепараметры и размеры смесителей должны соответствовать указанным на чертеже и втаблице.

Примечание. Чертеж не определяет конструкцию.

(Измененная редакция,Изм. № 1, 2, 3, 4).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Смесителидолжны изготовляться в соответствии с требованиями настоящего стандарта порабочим чертежам, утвержденным в установленном порядке.

2.2. Смесители должны изготовляться в климатических исполненияхУХЛ и О, категории размещения 4 по ГОСТ 15150 , нижний предел температуры воздуха при эксплуатации +5 °С.

(Измененнаяредакция, Изм. № 1, 4).

2.3. (Исключен,Изм. № 4).

2.4. Твердость рабочей поверхности лопастей должна быть не менее40 HRC_Э. Допускается изготовлять лопасти со съемнымиизносостойкими накладками или с наплавкой их по рабочей поверхности.

(Измененнаяредакция, Изм. № 4).

2.5. Смесители должны быть оборудованы системой водяного орошения.

2.6. Конструкциейсмесителей типа СП должны быть предусмотрены устройства для пароувлажнения,прогрева смеси и отвода конденсата.

2.7. Соединениекрышки с корпусом в смесителях типа СП должно иметь уплотнение.

2.8. В крышке корпуса смесителя типа СП должен быть предусмотренсмотровой люк.

(Измененнаяредакция, Изм. № 1).

2.9-2.12. (Исключены,Изм. № 4).

2.13. Электрооборудование, КИП и автоматика смесителя,установленного в автоматизированной поточной линии, должны обеспечиватьвозможность управления приводом смесителя (включение, выключение муфт) от цепейуправления технологическим оборудованием, входящим в линию.

2.14. Поверхности смесителей должны иметь лакокрасочные покрытия.Класс покрытия - по ГОСТ 9.032 , группа условий эксплуатации - по ГОСТ 9.104 .

Лакокрасочныепокрытия смесителей, предназначенных для нужд народного хозяйства, должны быть:

класс IV, группа условий эксплуатации УХЛ4 - для наружныхповерхностей смесителя и ограждений;

класс V, группаусловий эксплуатации УХЛ4 - для наружных поверхностей пультов управления ищитов;

класс VII,группа условий эксплуатации 6/1 по ГОСТ9.032 - для поверхностей, образующих масляные ванны;

класс VII,группа условий эксплуатации УХЛ4 - для наружных литых и внутренних поверхностейсмесителя.

Лакокрасочныепокрытия смесителей, предназначенных для экспорта, должны быть:

класс V, группаусловий эксплуатации УХЛ4 и О4 - для наружных поверхностей смесителя, щитов,пультов управления, ограждений;

класс VII,группа условий эксплуатации 6/1 по ГОСТ9.032 - для поверхности, образующей масляные ванны.

Подготовкаметаллических поверхностей для нанесения лакокрасочных покрытий - по ГОСТ9.402.

2.15. Гамма-процентный ресурс до первого капитального ремонта - неменее 12500 ч, для смесителей типа «С» - не менее 17000 ч, при g - 80 %.

Средняянаработка на отказ - не менее 660 ч.

Критерии отказови предельного состояния указываются в эксплуатационной документации.

2.13-2.15. (Измененнаяредакция, Изм. № 4).

2.16. Коэффициент готовности - не менее 0,95.

(Измененная редакция,Изм. № 1, 4).

2.17. В конструкции опор корпуса и привода смесителя должны бытьпредусмотрены регулировочные винты, контргайки и опорные пластины длябеспрокладочного монтажа, а также обработанные базовые поверхности или местадля установки уровня при проверке горизонтальности оборудования на фундаменте.

Монтажно-технологическиетребования - по ГОСТ 24444.

2.18. Вконструкции смесителей должны быть предусмотрены фланцы для присоединениязагрузочных и разгрузочных патрубков.

2.17, 2.18. (Введеныдополнительно, Изм. № 1).

2.19. (Исключен,Изм. № 4).

2.20. Каждый смеситель подвергают обкатке на холостом ходу втечение 30 мин, а смесители, предназначенные для экспорта, - не менее 60 мин.

(Введендополнительно, Изм. № 4).

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. Смеситель должен соответствовать требованиям ГОСТ 12.1.003 , ГОСТ 12.1.005 , ГОСТ 12.1.012 , ГОСТ 12.2.003 , ГОСТ 12.2.007.0 и ГОСТ 12.4.040.

(Измененнаяредакция, Изм. № 1).

3.2. Наружные вращающиеся части смесителя должны иметь защитныеограждения. Конструкцией ограждений должны быть предусмотрены устройства,исключающие их случайное снятие.

3.3. Смотровой люк или решетка должны быть оборудованы устройствомс автоматической блокировкой, исключающей включение смесителя, при открытомлюке или решетке.

3.4. Смесительдолжен иметь защиту для предотвращения самопроизвольного включения послеаварийного отключения электроэнергии.

3.5. Сигнальные цвета, знак безопасности и знак электрическогонапряжения - по ГОСТ12.4.026 .

(Измененнаяредакция, Изм. № 2).

3.6. Конструкцией смесителей должны быть предусмотрены устройствадля строповки.

3.7. Электрооборудование смесителей должно соответствовать«Правилам устройства электроустановок», утвержденных Госэнергонадзором.

Степень защитыэлектродвигателей должна быть не ниже IP 23 по ГОСТ17494, шкафов управления не ниже - IP 44 по ГОСТ14254.

3.6, 3.7. (Измененнаяредакция, Изм. № 1).

3.8. Длясмесителей, предназначенных для экспорта, напряжение и частоту токаустанавливают в договоре между предприятием-изготовителем и внешнеэкономическойорганизацией.

(Измененнаяредакция, Изм. № 4).

4. КОМПЛЕКТНОСТЬ

4.1. В комплект смесителя должны входить запасные части иинструмент в соответствии с ведомостью ЗИП. К каждому смесителю должна бытьприложена эксплуатационная документация по ГОСТ 2.601 и комплектбыстроизнашивающихся деталей. Для смесителей, предназначенных на экспорт, эксплуатационнаяи техническая документация должна соответствовать договору междупредприятием-изготовителем внешнеэкономической организации.Товаросопроводительная документация на экспорт - по ГОСТ 6.37.

Документация длясмесителей, предназначенных на экспорт, должна быть выполнена на языке и вколичестве, установленных заказом-нарядом внешнеторговой организации.

(Измененнаяредакция, Изм. № 1, 4).

4.2. Дляэкспорта смесители могут комплектоваться электрооборудованием для нестандартногонапряжения и частоты тока в соответствии с требованием заказа-наряда.

(Введендополнительно, Изм. № 1).

5. ПРАВИЛА ПРИЕМКИ

5.1. Дляпроверки соответствия смесителей требованиям настоящего стандартапредприятие-изготовитель должно проводить приемо-сдаточные и периодическиеиспытания.

5.2. Приприемо-сдаточных испытаниях каждый смеситель подвергают проверке насоответствие требованиям таблицы (кроме производительности и удельныхпоказателей расхода энергии) и пп. 2.4-2.8, 2.13, 2.14, 3.2, 3.3, 3.6, 4.1 и 7.1.

(Измененнаяредакция, Изм. № 1, 4).

5.3. Периодическим испытаниям подвергают один смеситель каждоготипоразмера не реже раза в два года на соответствие всем требованиям настоящегостандарта. Испытания проводят по программе, утвержденной в установленномпорядке. При этом испытания смесителей на устойчивость в тропическом климатепроводят по ГОСТ 15151 (по требованию заказчика).

Производительностьи удельные показатели расхода энергии определяют при периодических испытаниях.

(Измененнаяредакция, Изм. № 1, 3).

5.4. Правилаприемки по показателям надежности (пп. 2.15,2.16) должны быть установлены в программеи методике испытаний, утвержденных в установленном порядке.

(Измененнаяредакция, Изм. № 1, 4).

6. МЕТОДЫ ИСПЫТАНИЙ

6.1.Соответствие смесителей требованиям таблицы (кроме производительности, массы иудельных показателей) и пп. 2.5-2.8, 2.13, 3.2, 3.6, 4.1 и 7.1проверяют внешним осмотром и средствами измерений, обеспечивающими допускаемуюпогрешность измерений в соответствии с требованиями чертежей.

(Измененнаяредакция, Изм. № 1, 4).

6.2. (Исключен,Изм. № 4).

6.3. Качество покрытий поверхностей (п. 2.14) проверяют по ГОСТ 9.032 .

6.4. Массу смесителя (таблица) проверяют взвешиванием на весах длястатического взвешивания по ГОСТ 29329.

Допускаетсямассу смесителя измерять другими средствами, обеспечивающими погрешностьизмерения не ниже установленной ГОСТ 29329, а также взвешивать смеситель почастям с последующим суммированием значений масс.

(Измененнаяредакция, Изм. № 1).

6.5.Автоматическую блокировку (п. 3.3)проверяют включением смесителя при открытом смотровом люке.

6.6. Испытанияна надежность должны проводиться по программе и методике испытаний,утвержденной в установленном порядке.

(Введендополнительно, Изм. № 1).

7. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ ИХРАНЕНИЕ

7.1. На каждом смесителе должна быть прикреплена табличка по ГОСТ 12971 , содержащая:

наименованиепредприятия-изготовителя или его товарный знак (для смесителей, предназначенныхна экспорт, следует указывать только товарный знак);

индекссмесителя;

порядковый номерсмесителя по системе нумерации предприятия-изготовителя;

год выпуска;

обозначениенастоящего стандарта (для смесителей, предназначенных на экспорт, неуказывать);

изображение государственногоЗнака качества для смесителей, которым в установленном порядке присвоенгосударственный Знак качества (для смесителей, предназначенных на экспорт, неуказывать);

надпись «Сделанов СССР» для смесителей, предназначенных для экспорта.

Материал, способкрепления и нанесения знаков маркировки должны обеспечивать сохранностьтаблички в течение всего срока службы смесителя.

Для смесителей,предназначенных для экспорта, надписи на табличке должны быть выполнены наязыке, указанном в договоре между предприятием-изготовителем ивнешнеэкономической организацией.

(Измененнаяредакция, Изм. № 4).

7.2. Смесители транспортируют без упаковки в частично разобранномвиде. Ящики для упаковывания сборочных единиц и запасных частей по ГОСТ 10198 и ГОСТ 2991, вариант внутренней упаковки ВУ-0 по ГОСТ 9.014 . Упаковка для экспорта должна соответствовать требованиям ГОСТ 24634 .

Типы ящиков,масса и габаритные размеры грузовых мест должны быть указаны в эксплуатационнойдокументации на смеситель конкретного типа.

(Измененнаяредакция, Изм. № 1, 4).

7.3. Эксплуатационная и товаросопроводительная документация насмесители должна быть упакована в соответствии с требованиями ГОСТ 23170 .

(Измененнаяредакция, Изм. № 4).

7.4. Консервация смесителей - по ГОСТ 9.014 , группа П-1, вариант защиты поверхностей ВЗ-1, дляэкспорта - ВЗ-4; категории условий хранения: 2(С) - для макроклиматическихрайонов с умеренным и холодным климатом, 3 (Ж3) - для районов с тропическимклиматом.

Срок действияконсервации смесителей - один год; запасных частей - три года; на экспортсмесителей - три года; запасных частей - пять лет.

(Измененнаяредакция, Изм. № 1).

7.5. Транспортная и предупредительная маркировка - по ГОСТ 14192 . На каждое грузовоеместо должны быть нанесены манипуляционные знаки «Центр тяжести», «Местостроповки» в соответствии с рабочей документацией.

7.6. Смесителидопускается транспортировать транспортом любого вида с соблюдением правил,действующих на данном транспорте.

7.5, 7.6. (Измененнаяредакция, Изм. № 4).

7.7. Условиятранспортирования смесителей в части воздействия климатических факторов - 8(ОЖ3) для районов с умеренным и холодным климатом и 9 (ОЖ1) для районов стропическим климатом по ГОСТ15150.

(Измененнаяредакция, Изм. № 1).

8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

8.1.Изготовитель гарантирует соответствие смесителей требованиям настоящегостандарта при соблюдении условий эксплуатации, транспортирования и хранения.

Гарантийный срокэксплуатации смесителей - 12 мес со дня их ввода в эксплуатацию, а длясмесителей, предназначенных для экспорта, - 18 мес со дня ввода их вэксплуатацию, но не более 24 мес со дня проследования через Государственнуюграницу СССР.

Гарантии нераспространяются на лопатки как быстроизнашивающиеся детали.

(Измененная редакция,Изм. № 4).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН МежотраслевымГосударственным объединением по производству оборудования для промышленностистроительных материалов и строительной индустрии (МГО «Строммаш»)

РАЗРАБОТЧИКИ

О.А. Землянкина (руководительтемы); Л.И. Исаченко; А.И. Романенков; И.М. Есипович; В.М. Виноградов; Н.Ф.Кривоносова; P.M. Кац; В.Ф. Русанова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕПостановлением Государственного комитета СССР по стандартам от 31.03.80 № 1455

3. ВЗАМЕН ГОСТ 9231-69

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕДОКУМЕНТЫ

5. Ограничение срока действия снято по протоколу№ 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации(ИУС 11-12-94)

6. ПЕРЕИЗДАНИЕ (октябрь 1998 г.) сИзменениями № 1, 2, 3, 4, утвержденными в октябре 1984 г., июне 1988 г., июне1989 г., мае 1990 г. (ИУС 2-85, 10-88, 9-89, 8-90)
