ВИСКОЗИМЕТРЫ ДЛЯ ОПРЕДЕЛЕНИЯ
УСЛОВИЙ ВЯЗКОСТИ
ЛАКОКРАСОЧНЫХ МАТЕРИАЛОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 9070-75

Е

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.01.77

Постановлением Госстандарта № 2217 от 27.12.91 снятоограничение срока действия

Настоящий стандарт распространяется на вискозиметры типа ВЗ-246,предназначенные для определения условной вязкости (времени истечения) лакокрасочныхматериалов и относящихся к ним продуктов - ньютоновских или приближающихся кним жидкостей, изготовляемые для нужд народного хозяйства и экспорта.

(Измененная редакция, Изм. №1, 2).

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1, 1.2, 1.2.а. (Исключены,Изм. № 2, 3).

1.3.Основные параметры и размеры вискозиметра типа ВЗ-246 должны соответствоватьуказанным на черт. 3, 4 и в таблице.

1 - резервуар; 2 - гайка; 3 - сопло

Неуказанные предельные отклонения размеров:Н14; h14; ±

Черт. 3

1 - резервуар; 2 - гайка; 3 - сопло

Неуказанные предельные отклонения размеров:Н14; h14; ±

Черт. 4

*Черт. 1 и 2 (Исключены, Изм. № 2).

Примечание. Вместимость резервуара вискозиметра типа ВЗ-246 должна быть (100±1) см³.

Примерусловного обозначения вискозиметра типа ВЗ-246 обыкновенного исполнения:

ВЗ-246 ГОСТ 9070-75

То же, экспортногоисполнения:

ВЗ-246 эксп. исп. ГОСТ9070-75

(Измененная редакция, Изм. №1, 2, 3, 4).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Вискозиметры должны изготовляться в соответствии с требованиями настоящего стандартапо рабочим чертежам, утвержденным в установленном порядке.

Внешний вид вискозиметраэкспортного исполнения должен соответствовать специальному образцу. Образцывискозиметров и их описание должны быть утверждены в установленном порядке.

(Измененная редакция, Изм. №1).

2.2. Вискозиметры должнынормально работать при температуре окружающего воздуха от 10 до 35 °С,относительной влажности до 80 %, давлении 0,1 МПа (1,0 кгс/см²).

2.3.Время истечения градуировочной жидкости по ГОСТ 8420-74 должно быть от 50 до 100 с.

Предел допускаемого значенияосновной относительной погрешности измерения времени истечения градуировочнойжидкости (индустриальное масло с номинальным значением кинематической вязкостиот 200 до 500 мм²/с) должен быть не более ±3 % среднегоарифметического значения времени истечения.

Зависимость времениистечения от вязкости лакокрасочных материалов указана в справочном приложении.

2.4.Резервуар вискозиметра типа B3-246 должен быть изготовлениз алюминиевого сплава марки АЛ9 по ГОСТ 1583-89.

Допускается резервуарвискозиметра изготовлять из фенопласта марки Ж1-010-40 по ГОСТ 5689-79.

2.3. 2.4. (Измененнаяредакция, Изм. № 3).

2.5. (Исключен. Изм. №2).

2.6.Сопло вискозиметров должно изготовляться из стали марки 12Х18Н10Т по ГОСТ 5632-72 .

Узел крепления сопла (черт. 4) - изалюминия марки Д16 по ГОСТ21488-76.

Допускается сопловискозиметра изготовлять из латуни марки Л63 по ГОСТ 2060-90 сантикоррозионным покрытием наружной поверхности.

(Измененная редакция, Изм. №4).

2.7.Соединение сопла с дном резервуара должно быть герметичным.

2.8.Допуск перпендикулярности нижнего среза сопла к оси сопла - не более 0,1 мм.

2.9. (Исключен, Изм. №2).

2.10.Шероховатость внутренней поверхности сопла и конической части стержня не должнабыть более Ra £ 0,63 мкм по ГОСТ 2789-73 .

(Измененная редакция, Изм. №2).

2.11. (Исключен, Изм. №2).

2.11а. Штатив вискозиметровэкспортного исполнения должен иметь защитно-декоративное покрытие по ГОСТ9.031-74 и чертежам. Детали крепления должны быть покрыты конденсаторнымвазелином по ГОСТ 5774-76 или другимконсервационным смазочным материалом.

(Измененная редакция, Изм. №1).

2.11б.Масса вискозиметра не должна быть более 0,41 кг.

(Введен дополнительно, Изм.№ 2).

2.12а. Полный средний срокслужбы вискозиметров должен быть не менее 12 лет.

2.12Средняя наработка на отказ вискозиметра должна быть не менее 15000 ч.

Установленная безотказнаянаработка вискозиметра должна быть не менее 3000 ч.

За отказ вискозиметра следуетсчитать несоответствие требованиям п. 2.3.

2.12а, 2.12. (Измененнаяредакция, Изм. № 4).

2.13.Вискозиметры в упаковке для транспортирования должны выдерживать безповреждений:

транспортную тряску по ГОСТ 12997-84;

температуру окружающей средыот минус 30 до плюс 55 °С с относительной влажностью до 95 %.

(Измененная редакция, Изм. №1).

2.14. Вкомплект вискозиметра должны входить:

термометр типа ТН-3 по ГОСТ400-80 - 1 шт.;

штатив - 1 шт.

К вискозиметру прилагаетсяпаспорт по ГОСТ2.601-68.

(Измененная редакция, Изм. №3).

3. ПРАВИЛА ПРИЕМКИ

3.1. Вискозиметрыподвергаются государственным, приемо-сдаточным, периодическим испытаниям ииспытаниям на надежность.

3.2. При приемо-сдаточныхиспытаниях каждый вискозиметр следует проверять на соответствие требованиям пп.1.3;2.1;2.3;2.4;2.6- 2.8;2.10;2.14;5.1.

3.3. Периодические испытанияследует проводить один раз в год. При периодических испытаниях следуетпроверять не менее трех вискозиметров на соответствие требованиям настоящегостандарта, кроме п. 2.12.

Если испытываемыевискозиметры соответствуют всем требованиям, по которым они проверялись, то результатыиспытании считать удовлетворительными.

При неудовлетворительныхрезультатах испытаний хотя бы по одному показателю следует проводить повторныеиспытания удвоенного числа вискозиметров по полной программе. Результатыповторных испытаний являются окончательными.

3.1 - 3.3. (Измененнаяредакция, Изм. № 3).

3.4. Контрольные испытанияна надежность (п. 2.12) следует проводить один раз в три года по ГОСТ27.410-87 при Р_b = 0,98, Р_a = 0,998, a = 0,1; b = 0,2.

3.3, 3.4. (Измененнаяредакция, Изм. № 2).

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Размеры вискозиметра(пп. 1.3;2.1),массу вискозиметра (п. 2.11б) и срез сопла (п. 2.8) следует проверять внешнимосмотром и измерительным инструментом, обеспечивающим требуемую точность.

Проверку предельныхотклонений диаметра сопла вискозиметра следует проводить пробками-калибрами по ГОСТ14807-69.

(Измененная редакция, Изм. №3).

4.2а. Вместимость резервуаравискозиметра ВЗ-246 (п. 1.3) проверяют в следующей последовательности.

Вискозиметр устанавливают наштативе, закрывают отверстие сопла пальцем и наливают до краев дистиллированнуюводу по ГОСТ6709-72 при температуре (20±1) °С. Избыток воды удаляют при помощистеклянной пластинки, сдвигаемой по верхнему краю воронкив горизонтальном направлении. Затем открывают отверстие сопла, выливают воду вподставленную мензурку по ГОСТ1770-74.

Вискозиметр считаютвыдержавшим испытание, если объем воды отличается от 100 см³ неболее чем на ±1 см³.

(Введен дополнительно, Изм.№ 3).

4.2. (Исключен, Изм. №2).

4.3. Определение времениистечения градуировочной жидкости (п. 2.3) из вискозиметра типа ВЗ-246с диаметром сопла 4 мм следует проводить с использованием градуировочнойжидкости (индустриальное масло с номинальным значением кинематической вязкостиот 200 до 500 мм²/с).

Градуировочная жидкостьнепосредственно перед испытанием должна иметь температуру (20±0,2) °С.

Определение времениистечения градуировочной жидкости проводят при температуре окружающего воздуха(20±2) °С, давлении 0,1 МПа.

4.3.1. Вискозиметрустанавливают на штатив, закрывают стеклом, помещают на стекло уровень ипроверяют горизонтальность установки. Под сопло вискозиметра ставят сосуд.Отверстие сопла закрывают пальцем, градуировочную жидкость наливают ввискозиметр с избытком, чтобы образовался выпуклый мениск над верхним краемвискозиметра. Наполняют вискозиметр медленно, чтобы предотвратить образованиепузырьков воздуха. Избыток градуировочной жидкости и образовавшиеся пузырькивоздуха удаляют при помощи стеклянной пластинки или алюминиевого диска,сдвигаемых по верхнему краю воронки в горизонтальном направлении таким образом,чтобы не образовалось воздушной прослойки.

Открывают отверстие сопла ис появлением градуировочной жидкости из сопла включают секундомер. В моментпервого прерывания струи градуировочной жидкости секундомер останавливают иотсчитывают время истечения.

4.3.2. За результатиспытания принимают среднее арифметическое из трех измерений времени истеченияградуировочной жидкости.

4.3.3. Абсолютнаяпогрешность измерения времени (с) истечения жидкости вычисляется по формуле

,

где t_и - среднееарифметическое значение времени истеченияградуировочнойжидкости, с;

n - кинематическая вязкость градуировочнойжидкости, определяемая по ГОСТ33-82 при температуре (20±0,2) °С, мм²/с.

4.3, 4.3.1 - 4.3.3. (Измененнаяредакция, Изм, № 3).

4.3.4. (Исключен, Изм. №3).

4.3.5. У вискозиметров сдиаметрами сопла 2 и 6 мм проверяют только диаметр отверстия с помощью калибровпо ГОСТ14807-69.

4.3.1 - 4.3.5. (Введеныдополнительно, Изм. № 2).

4.4. Герметичностьсоединения сопла с дном резервуара вискозиметров (п. 2.7) следует проверять вследующей последовательности.

Резервуар вискозиметразаливают водой и выдерживают в течение 5 мин.

Вискозиметры считаютвыдержавшими испытание, если после выдержки с водой на внешней поверхностисоединения не появилось следов влаги.

(Измененная редакция, Изм. №3).

4.5. (Исключен, Изм. №2).

4.6. Устойчивостьвискозиметров в упаковке к воздействию транспортной тряски, повышеннойвлажности и температуры (п. 2.13) следует проверять по ГОСТ 12997-84.

После проведения испытаниявискозиметры проверяют на соответствие требованиям п. 2.3 настоящего стандарта.

(Измененная редакция, Изм. №1).

4.7. Комплектность (п. 2.14) имаркирование вискозиметров (п. 5.1) следует проверять внешним осмотром.

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ ИХРАНЕНИЕ

5.1. Навискозиметре должна быть прикреплена табличка по ГОСТ 12971-67 с указанием:

товарного знака илинаименование предприятия-изготовителя;

условного обозначениявискозиметра;

номера вискозиметра посистеме нумерации предприятия-изготовителя;

года (последние две цифры) иквартал изготовления;

значения погрешности;

знака Государственногореестра.

Маркировка вискозиметров вэкспортном исполнении должна соответствовать нормативно-технической документациии договору между предприятием и внешнеэкономической организацией.

(Измененная редакция, Изм. №3, 4).

5.2. Вискозиметры должныбыть упакованы с прокладкой из амортизирующего материала в ящики по ГОСТ2991-85, ГОСТ5959-80, ГОСТ24634-81.

Ящики и прокладочныйматериал для вискозиметров, предназначенных для экспорта в страны с тропическимклиматом, должны быть подвергнуты защитной обработке по ГОСТ15155-89.

При транспортированиивискозиметров в районы Крайнего Севера их упаковка должна соответствоватьтребованиям ГОСТ15846-79.

(Измененная редакция, Изм. №3).

5.3. Вискозиметры передукладкой в ящик должны быть подвергнуты консервации по ГОСТ9.014-78.

Вариант защиты - ВЗ-1,вариант упаковки - ВУ-1.

(Измененная редакция, Изм. №1, 2).

5.4. Маркировка транспортнойтары для вискозиметров в обыкновенном и экспортном исполнениях - по ГОСТ 14192-77 и в соответствия стребованиями договора между предприятием и внешнеэкономической организацией.

(Измененная редакция, Изм. №4).

5.5. Вискозиметры могуттранспортироваться любым видом транспорта по группе условий хранения 4 ГОСТ15150-69.

5.6. Хранение вискозиметровв упаковке - по группе условий хранения 1 ГОСТ15150-69.

Не допускается хранитьвискозиметры в помещении с веществами, вызывающими коррозию.

5.5, 5.6. (Измененнаяредакция, Изм. № 2).

5.7. Товаросопроводительнаяи эксплуатационная документация для вискозиметра в экспортном исполнении должнысоответствовать требованиям договора между предприятием и внешнеэкономическойорганизацией.

(Введен дополнительно, Изм.№ 1).

(Измененная редакция, Изм. №4).

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1.Предприятие-изготовитель гарантирует соответствие вискозиметров требованиямнастоящего стандарта при соблюдении условий транспортирования, хранения и эксплуатации.

6.2. Гарантийный срокэксплуатации - 18 мес со дня ввода вискозиметров в эксплуатацию.

Гарантийный срокэксплуатации вискозиметров, предназначенных для экспорта - 12 мес со дня вводав эксплуатацию, но не более 24 мес с момента проследования черезГосударственную границу СССР.

Разд. 6.(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ

Справочное

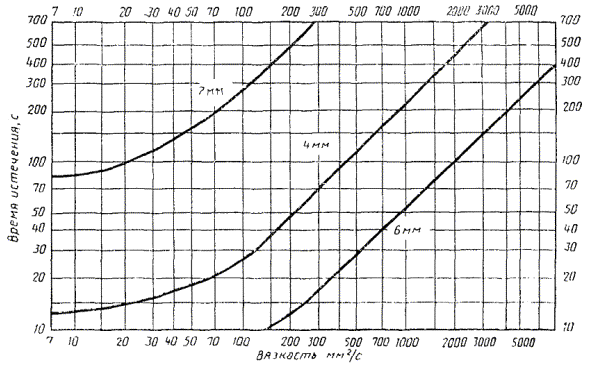

Зависимость времени истечения отвязкости лакокрасочного материала

(Измененная редакция, Изм. №3).
