| Обозначение: | ГОСТ 8960-75* |
| Название рус.: | Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Футорки. Основные размеры |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 8960-59 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1977 |
| Утвержден: | Госстандарт СССР (14.11.1975) |
| Опубликован: | ИПК Издательство стандартов № 1998 |
ТРУБЫ МЕТАЛЛИЧЕСКИЕ
И СОЕДИНИТЕЛЬНЫЕ ЧАСТИ
К НИМ
Часть 4
ТРУБЫ ИЗ ЧЕРНЫХ МЕТАЛЛОВ И СПЛАВОВ
ЛИТЫЕ И СОЕДИНИТЕЛЬНЫЕ ЧАСТИ К НИМ.
ОСНОВНЫЕ РАЗМЕРЫ.
МЕТОДЫ ТЕХНОЛОГИЧЕСКИХ ИСПЫТАНИЙ
ТРУБ
ГОСТ8960-75*
(СТ СЭВ 3304-81)
Москва
ИПКИЗДАТЕЛЬСТВО СТАНДАРТОВ
ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР
| СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ. ФУТОРКИ Основные размеры Ductile iron fittings with | ГОСТ Взамен |
Постановлением Государственного комитета стандартов Совета МинистровСССР от 14.11.75 № 2901 дата введения установлена
Ограничение срока действияснято по протоколу Межгосударственного Совета по стандартизации, метрологии исертификации (ИУС 2-93)

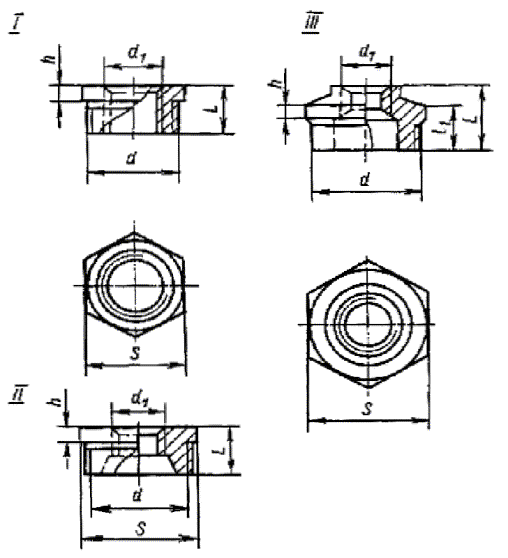

1. Основные размеры футорок должны соответствовать указанным на чертежеи в таблице.
Стандарт полностью соответствует CT СЭВ 3304-81.
Примечание. Чертеж не определяет конструкцию футорки.
Размерыв мм
| Dy´Dy1 | Тип | Резьба | L | S | h | L1 | Масса без покрытия, кг, не более* | ||
| d | d1 | Вариант по ГОСТ 8944-75 | |||||||
| 1 | 2 | ||||||||
| 10´8 | I | G 3/8 - B | G 1/4 - B | 20 | 19 | 7 | - | 0,019 | - |
| 15´8 | II | G 1/2 - B | G 1/4 - B | 24 | 24 | 7 | - | 0,038 | - |
| 15´10 | I | G 1/2 - B | G 3/8 - B | 24 | 24 | 7 | - | 0,032 | - |
| 20´8 | II | G 3/4 - B | G 1/4 - B | 26 | 30 | 7 | - | 0,056 | - |
| 20´10 | II | G 3/4 - B | G 3/8 - B | 26 | 30 | 7 | - | 0,064 | - |
| 20´15 | I | G 3/4 - B | G 1/2 - B | 26 | 30 | 7 | - | 0,054 | - |
| 25´8 | II | G 1 - B | G 1/4 - B | 29 | 36 | 7 | - | 0,082 | - |
| 25´10 | II | G 1 - B | G 1/2 - B | 29 | 36 | 7 | - | 0,094 | - |
| 25´15 | II | G 1 - B | G 1/2 - B | 29 | 36 | 7 | - | 0,106 | - |
| 25´20 | I | G 1 - B | G 3/4 - B | 29 | 36 | 7 | - | 0,084 | - |
| 32´10 | II | G 11/4 - B | G 3/8- B | 31 | 46 | 7 | - | 0,202 | - |
| 32´15 | II | G 11/4 - B | G 1/2 - B | 31 | 46 | 7 | - | 0,221 | - |
| 32´20 | II | G 11/4 - B | G 3/4 - B | 31 | 46 | 7 | - | 0,180 | - |
| 32´25 | I | G 11/2 - B | G 1 -В | 31 | 46 | 7 | - | 0,146 | - |
| 40´10 | II | G 11/2 - B | G 3/8 - B | 31 | 50 | 7 | - | 0,282 | - |
| 40´15 | II | G 11/2 - B | G 1/2 - B | 31 | 50 | 7 | - | 0,299 | - |
| 40´20 | II | G 11/2 - B | G 3/4 - B | 31 | 50 | 7 | - | 0,256 | - |
| 40´25 | II | G 11/2 - B | G 1 - B | 31 | 50 | 7 | - | 0,198 | - |
| 40´32 | I | G 11/2 - B | G 11/4 - B | 31 | 50 | 7 | - | 0,122 | - |
| 50´15 | III | G 2 - B | G 1/2 - B | 48 | 65 | 8 | 35 | 0,381 | 0,393 |
| 50´20 | III | G 2 - B | G 3/4 - B | 48 | 65 | 8 | 35 | 0,379 | 0,391 |
| 50´25 | II | G 2 - B | G 1 - B | 35 | 65 | 8 | - | 0,471 | - |
| 50´32 | II | G 2 - B | G 11/4 - B | 35 | 65 | 8 | - | 0,360 | - |
| 50´40 | II | G 2 - B | G 11/2 - B | 35 | 65 | 8 | - | 0,271 | - |
| 65´25 | III | G 21/2 - B | G 11/4 - B | 40 | 80 | 9 | 54 | 0,508 | - |
| (65´32) | III | G 21/2 - B | G 11/4 - B | 54 | 80 | 9 | 40 | 0,586 | 0,607 |
| (65´40) | II | G 21/2 - B | G 11/2 - B | 40 | 80 | 9 | - | 0,739 | - |
| (65´50) | II | G 21/2 - B | G 2 - B | 40 | 80 | 9 | - | 0,489 | - |
| 80´25 | III | G 3 - B | G 1 - B | 44 | 95 | 10 | 59 | 1,209 | - |
| 80´32 | III | G 3 - B | G 11/4 - B | 44 | 95 | 10 | 59 | 1,250 | - |
| (80´40) | III | G 3 - B | G 11/2 - B | 59 | 95 | 10 | 41 | 0,900 | 0,909 |
| (80´50) | II | G 3 - B | G 2 - B | 44 | 95 | 10 | - | 1,039 | - |
| (80´65) | II | G 3 - B | G 21/2 - B | 44 | 95 | 10 | - | 1,576 | - |
| (100´50) | III | G 4 - B | G 2 - B | 69 | 120 | 11 | 51 | 1,580 | 1,609 |
| (100´65) | III | G 4 - B | G 21/2 - B | 69 | 120 | 11 | 51 | 1,480 | 1,500 |
| (100´80) | II | G 4 - B | G 3 - B | 51 | 120 | 11 | - | 1,461 | - |
*Для справок.
Примечания:
1.Футорки с Dy, указанными в таблице в скобках, применять нерекомендуется.
2. Масса оцинкованных соединительных частей не должнапревышать массу неоцинкованных более чем на 5%.
Примерыусловных обозначений
Футорки без покрытия с Dу 25 мм на Dу1 15 мм:
Футорка 25´15 ГОСТ8960-75
То же, с цинковым покрытием:
Футорка Ц-25´15 ГОСТ 8960-75
(Измененная редакция, Изм. № 1, 2).
2. Конструктивные размеры и технические требования - по ГОСТ 8944-75 .
3. Отклонения размера под ключ S- по ГОСТ 6424-73.
