Настоящий стандарт распространяется на грузовые винты, предназначенные для подъема, опускания и удержания на весу приспособлений.
| Обозначение: | ГОСТ 8922-69* |
| Название рус.: | Винты грузовые (цапфы). Конструкция |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 8922-58 |
| Дата актуализации текста: | 01.01.2009 |
| Дата добавления в базу: | 29.04.2009 |
| Дата введения в действие: | 01.07.1969 |
| Утвержден: | Госстандарт СССР (13.06.1969) |
| Опубликован: | ИПК Издательство стандартов № 2005 |
| МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ | |
| ВИНТЫ ГРУЗОВЫЕ (ЦАПФЫ) Конструкция Loaded screws (journals). | ГОСТ Взамен |
Постановлением Комитета стандартов, мер иизмерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 датавведения установлена
01.07.70
Ограничение срока действия снято ПостановлениемГосстандарта СССР от 20.04.89 № 1030
Настоящийстандарт распространяется на грузовые винты, предназначенные для подъема,опускания и удержания на весу приспособлений.

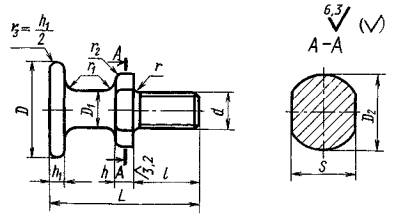

1. Конструкция и размеры винтовдолжны соответствовать указанным на чертеже и в таблице.
Размеры в мм
| Обозначение винтов | Применяемость | d | L | D | D1 | D2 | S | l | h | h1 | r | r 1 | r2 | P*, кгс | Масса, кг » |
| 7095-0021 |
| М12 | 50 | 32 | 12 | 25 | 22 | 22 | 6 | 5 | 2 | 4 | 2 | 120 | 0,085 |
| 7095-0022 |
| М16 | 65 | 40 | 16 | 30 | 24 | 28 | 8 | 6 | 6 | 200 | 0,170 | ||
| 7095 0023 |
| М20 | 80 | 45 | 20 | 36 | 27 | 32 | 10 | 8 | 3 | 8 | 300 | 0,314 | |
| 7095-0024 |
| М24 | 95 | 55 | 25 | 45 | 36 | 38 | 10 | 3 | 480 | 0,562 | |||
| 7095-0025 |
| М30 | 110 | 65 | 30 | 55 | 41 | 45 | 12 | 10 | 4 | 720 | 0,918 | ||
| 7095-0026 |
| М36 | 125 | 70 | 36 | 60 | 46 | 52 | 12 | 4 | 1100 | 1,374 | |||
| 7095-0027 |
| М42 | 140 | 80 | 42 | 70 | 60 | 60 | 14 | 12 | 5 | 1650 | 2,056 | ||
| 7095-0028 |
| М48 | 160 | 85 | 50 | 75 | 65 | 70 | 14 | 16 | 2420 | 2,977 |
* Допускаемая нагрузка навинт.
Примечание. При изготовлении грузовыхвинтов методом горячей штамповки нерабочие поверхности винтов не следуетподвергать механической обработке.
Пример условного обозначениягрузового винта размером d= М12:
Винт 7095-0021 ГОСТ 8922-69
(Измененная редакция, Изм. № 1, 2, 3).
2. Материал - сталь марки 20 по ГОСТ1050-88. Допускается замена на сталь других марок с механическимисвойствами не ниже, чем у стали марки 20.
3. Неуказанные предельныеотклонения размеров:
4. Резьба метрическая - по ГОСТ24705-81. Поле допуска резьбы - 6 g по ГОСТ16093-81.
3, 4. (Измененная редакция,Изм. № 3).
5. Размеры недорезов и фасок длярезьбы - по ГОСТ 10549-80.
6. Покрытие - Хим. Окс. прм(обозначение покрытия - по ГОСТ9.306-85). По соглашению с потребителем допускается применение других видовзащитных покрытий.
7. Размеры гнезд под грузовыевинты и остальные технические требования - по ГОСТ 4751-73.
8. Маркировать: наименованиеизделия, его обозначение, обозначение настоящего стандарта и товарный знакпредприятия-изготовителя. Маркировку нанести на тару или упаковку для партии винтоводного типоразмера.
9. Пример применения грузовыхвинтов указан в приложении.
(Введен дополнительно, Изм. №3).
ПРИЛОЖЕНИЕ
Справочное

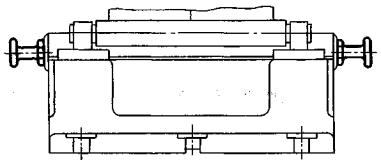

ПРИМЕР ПРИМЕНЕНИЯ ГРУЗОВЫХ ВИНТОВ
