Настоящий стандарт распространяется на круглые гайки с радиально расположенными отверстиями с диаметром резьбы от 2 до 20 мм.
| Обозначение: | ГОСТ 8381-73* |
| Название рус.: | Гайки круглые с радиально расположенными отверстиями класса точности А. Конструкция и размеры |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 8381-66 ГОСТ 11873-66 (в части гаек с радиально расположенными отверстиями) |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1975 |
| Утвержден: | Госстандарт СССР (19.12.1973) |
| Опубликован: | Стандартинформ № 2006 |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
| ГАЙКИ КРУГЛЫЕ С РАДИАЛЬНО | ГОСТ Взамен |
| Конструкция и размеры | |
| Round nuts with radially spaced holes, product grade A. Design and dimensions |
Утвержден Постановлением Государственного комитетастандартов Совета Министров СССР от 19 декабря 1973 г. № 2716. Дата введенияустановлена
01.01.75
Ограничение срока действия снято по протоколу № 5-94Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС11-12-94)
Издание 2006 г. с Изменениями № 1, 2, утвержденнымив марте 1980 г., декабре 1986 г. (ИУС 4-80, 3-87).
1. Настоящий стандартраспространяется на круглые гайки с радиально расположенными отверстиями сдиаметром резьбы от 2 до 20 мм.

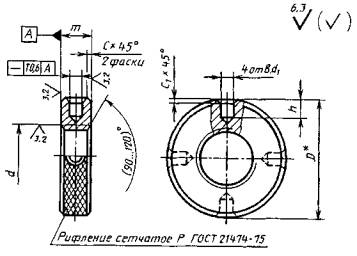

2. Конструкция и размеры гаекдолжны соответствовать указанным на чертеже и в таблице.
мм
| Номинальный диаметр резьбы d | Шаг резьбы | D | m | Н13 | h +IT14 | c, не более | c1, не более | Шаг рифлении, P | |
| крупный | мелкий | ||||||||
| 2 | 0,4 | - | 5,5 | 2,0 | 1,0 | 1,2 | 0,3 | 0,1 | 0,6 |
| 2,5 | 0,45 | - | 7,0 | 2,2 | 1,2 | 1,5 | |||
| 3 | 0,5 | - | 8,0 | 2,5 | 1,5 | 1,7 | |||
| 4 | 0,7 | - | 10 | 3,4 | 2,0 | ||||
| 5 | 0,8 | - | 12 | 4,2 | 2,0 | 2,3 | 0,5 | 0,2 | 0,8 |
| 6 | 1,0 | - | 16 | 5,0 | 3,0 | 3,5 | |||
| 8 | 1,25 | 1,0 | 20 | 4,5 | 0,8 | 0,4 | 1,0 | ||
| 10 | 1,5 | 1,25 | 25 | 6,0 | 3,5 | ||||
| 12 | 1,75 | 28 | 5,0 | ||||||
| 16 | 2,0 | 1,5 | 32 | 7,0 | 4,0 | 6,0 | 1,2 | 0,6 | |
| 20 | 2,5 | 36 | 8,0 | ||||||
Пример условногообозначения гайки диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска7Н, класса прочности 5, без покрытия:
Гайка M12.5ГОСТ 8381- 73
То же, с мелким шагом резьбы сполем допуска 6Н, класса прочности 12, из стали 40Х с покрытием 02 толщиной 9мкм:
Гайка М12×1,25.6Н.12.40Х.029 ГОСТ 8381-73
(Измененная редакция, Изм. № 1, 2).
3. Резьба - по ГОСТ24705-2004.
4. По заказу потребителядопускается изготовление гаек без рифления.
5. Поверхности отверстий «подключ» стальных гаек должны иметь твердость 37,5 . . . 43,5 HRCэ.
6. Стальные гайки должны бытьподвергнуты объемной термической обработке до твердости 28 . . . 33,5 HRCэ.
3 - 6. (Измененная редакция, Изм. № 2).
7. По заказу потребителядопускается стальные гайки изготовлять без термообработки.
8. Допуск перпендикулярностиопорной поверхности гайки относительно оси резьбы - по 10-й степени точности ГОСТ24643-81.
9. Допуск параллельности опорныхповерхностей гайки - по 10-й степени точности ГОСТ24643-81.
8, 9. (Измененная редакция, Изм. № 2).
10. По заказу потребителя гайкидолжны быть размагничены.
11. Остальные технические требования- по ГОСТ 1759.0-87.
12. Теоретическая масса гаекуказана в приложении.
13. Неуказанные допуски размеров, формы ирасположения поверхностей - по ГОСТ1759.1-82.
(Введен дополнительно, Изм. №2).
ПРИЛОЖЕНИЕ
Справочное
Масса стальных гаек с крупным шагом резьбы
| Номинальный диаметр резьбы d, мм | Теоретическая масса 1000 шт. гаек, кг ≈ |
| 2 | 0,304 |
| 2,5 | 0,532 |
| 3 | 0,750 |
| 4 | 1,690 |
| 5 | 2,960 |
| 6 | 6,160 |
| 8 | 9,670 |
| 10 | 18,64 |
| 12 | 23,01 |
| 16 | 32,33 |
| 20 | 44,72 |
| - |
|
Примечание. Для определения массы гаек из других материаловвеличины масс, указанные в таблице, следует умножить на коэффициенты: 0,356 -для алюминиевого сплава; 1,080 - для латуни.
