Изделия огнеупорные. Общие требования к методам определения термической стойкости - технические нормативы по охране труда в России
Ia aeaaio?
Ia aeaaio?
Десктопная версия

Изделия огнеупорные. Общие требования к методам определения термической стойкости

Стандарт устанавливает общие требования к методам определения термической стойкости обожженных, не взаимодействующих с водой огнеупорных изделий с общей пористостью менее 45 %.

Обозначение: ГОСТ 7875.0-94
Название рус.: Изделия огнеупорные. Общие требования к методам определения термической стойкости
Статус: взамен
Заменяет собой: ГОСТ 7875-83 «Огнеупорные изделия. Метод определения термической стойкости»
Дата актуализации текста: 05.05.2017
Дата добавления в базу: 01.09.2013
Дата введения в действие: 01.01.1996
Утвержден: 21.07.1994 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 4-94)09.03.1995 Комитет Российской Федерации по стандартизации, метрологии и сертификации (113)
Опубликован: Издательство стандартов (1995 г. )
Ссылки для скачивания:

ГОСТ 7875.0-94

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ОГНЕУПОРНЫЕ

ОБЩИЕ ТРЕБОВАНИЯ К МЕТОДАМ
ОПРЕДЕЛЕНИЯ ТЕРМИЧЕСКОЙ СТОЙКОСТИ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1. РАЗРАБОТАН Всероссийским институтом огнеупоров (СПИО),Техническим комитетом ТК 9 «Огнеупоры»

ВНЕСЕНГосстандартом России

2. ПРИНЯТ Межгосударственным советом по стандартизации,метрологии и сертификации (отчет Технического секретариата № 4 от 21 июля 1994г., по переписке)

Наименование государства

Наименование национального органа по стандартизации

Республика Азербайджан

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Беларусь

Белстандарт

Республика Грузия

Грузстандарт

Республика Казахстан

Казгосстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины

Кыргызстан

Кыргызстандарт

3. Постановлением Комитета Российской Федерации по стандартизации,метрологии и сертификации от 9 марта 1995 г. № 113 межгосударственный стандартГОСТ 7875.0-94 введен в действие непосредственно в качестве государственногостандарта Российской Федерации с 1 января 1996 г.

4. ВЗАМЕН ГОСТ 7875-83 в части общих требований к методам определения термической стойкостидля огнеупорных изделий

5. ПЕРЕИЗДАНИЕ

ГОСТ 7875.0-94

МЕЖГОСУДАРСТВЕННЫЙСТАНДАРТ

ИЗДЕЛИЯ ОГНЕУПОРНЫЕ

Общие требования к методам определения термической стойкости

Refractory products. Basic requirements for procedures
of thermal shock resistance determination

Дата введения 1996-01-01

1.Область применения

Настоящий стандартустанавливает общие требования к методам определения термической стойкостиобожженных, не взаимодействующих с водой огнеупорных изделий с общейпористостью менее 45 %.

2.Нормативные ссылки

В настоящем стандартеиспользованы ссылки на следующие стандарты:

ГОСТ12.1.019-79 Система стандартов безопасности труда. Электробезопасность.Общие требования и номенклатура видов защиты.

ГОСТ12.2.007.9-93 (МЭК519-1-84) Безопасность электротермического оборудования. Часть 1. Общиетребования.

ГОСТ 12.4.021-75Система стандартов безопасности труда. Системы вентиляционные. Общиетребования.

ГОСТ 427-75Линейки измерительные металлические. Технические условия.

ГОСТ 7502-98Рулетки измерительные металлические. Технические условия.

ГОСТ7875.1-94 Изделия огнеупорные. Метод определения термической стойкости накирпичах.

ГОСТ7875.2-94 Изделия огнеупорные. Метод определения термической стойкости наобразцах.

ГОСТ 8179-98(ИСО 5022-79)Изделия огнеупорные. Отбор образцов и приемочные испытания.

ГОСТ24104-88* Весы лабораторные общего назначения и образцовые. Общиетехнические условия.

* С 1 июля 2002 г.введен в действие ГОСТ 24104-2001.

ГОСТ29329-92 Весы для статического взвешивания. Общие технические требования.

3.Определение

термическаястойкость огнеупорных изделий: Сопротивляемость разрушению,происходящему в результате резкой смены температур, при поочередном нагреве иохлаждении.

4.Подготовка образцов

4.1. Порядок отбора изделий и количество образцов для испытаний - по ГОСТ 8179.

4.2. Образцы, на поверхности которых после резки обнаружены трещины,пустоты или раковины, не испытывают, а заменяют другими из той же выборки.

4.3. Перед испытанием образцы высушивают при температуре 110 °С - 130 °С до постоянной массы. Массу считаютпостоянной, если после повторной сушки результат взвешивания отличается отпредыдущего не более чем на 1 % по ГОСТ 7875.1 или на 0,1 % по ГОСТ 7875.2 .

Кирпичи,хранившиеся после обжига в помещении, не сушат.

5.Аппаратура

5.1. Печь электрическая для нагрева образцов до температуры 1300 °С сдвумя нагревателями из карбида кремния диаметром 25 - 30 мм.

Схема расположения образцови термоэлектрического преобразователя в печи приведена в приложении А(рисунки 1-4).

Допускается применятьбольшее число нагревателей меньшего диаметра при условии сохранения площадиизлучающей поверхности и мощности печи.

Рабочее пространство печирассчитано на одновременное испытание трех-пяти образцов.

5.2. Преобразователь термоэлектрический для измерения температуры до 1300°С с измерительным прибором 1-го или более высокого класса точности.Преобразователь устанавливают в печь в защитном чехле.

5.3. Устройство, регулирующее для поддержания температуры рабочегопространства печи во время выдержки в ней образцов в пределах ± 20 °С.

5.4. Весы для статического взвешивания по ГОСТ 24104 или ГОСТ 29329 .

5.5. Секундомер или другой прибор для измерения времени сценой деления не более 1 мин (механические, электрические часы и др.).

5.6. Бачок для охлаждения образцов проточной водой.

5.7. Линейка металлическая по ГОСТ 427 с ценой деления шкалы 1 мм, рулетка по ГОСТ 7502 или соответствующий шаблон (для образцов кубическойформы).

5.8. Щипцы металлические (для образцов кубической формы).

6.Требования безопасности

6.1. Требования безопасности к электропечи, применяемой для испытания,должны соответствовать ГОСТ 12.2.007.9.

6.2. Эксплуатация электроустановок и электроприборов должна осуществлятьсяв соответствии с ГОСТ 12.1.019 , правилами технической эксплуатации и техники безопасностиэлектроустановок потребителей.

6.3. Помещение, в котором проводят испытания, должно быть оборудовановентиляцией в соответствии с ГОСТ12.4.021 .

ПРИЛОЖЕНИЕА

(справочное)

Схема расположенияобразцов и термоэлектрического преобразователя в печи

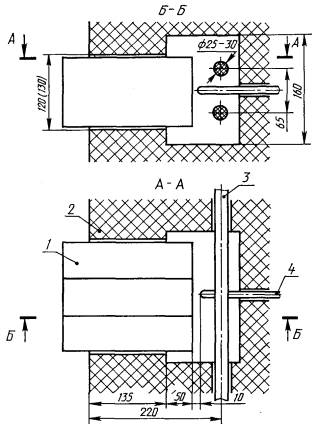

1 -образец; 2 - футеровка печи; 3 - карбид-кремниевыйэлектронагреватель; 4 - термоэлектрический преобразователь

Рисунок 1

Примечание - Размеры на рисунках даны для справок.

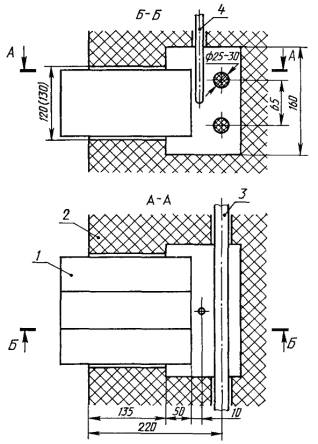

1 - образец; 2 - футеровка печи; 3 -карбид-кремниевый электронагреватель; 4 - термоэлектрическийпреобразователь

Рисунок 2

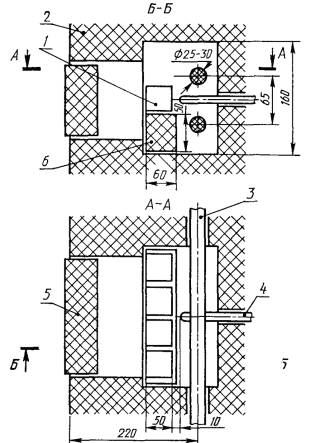

1 - образец;2 - футеровка печи; 3 - карбид-кремниевыйэлектронагреватель; 4 - термоэлектрический преобразователь; 5- дверца печи; 6 - подставка

Рисунок 3

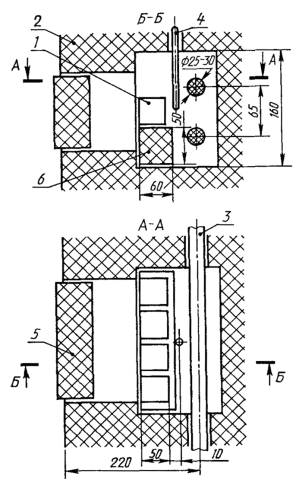

1 -образец; 2 - футеровка печи; 3 - карбид-кремниевыйэлектронагреватель; 4 - термоэлектрический преобразователь; 5- дверца печи; 6 - подставка

Рисунок 4

Ключевые слова: изделия огнеупорные, аппаратура, термическая стойкость

СОДЕРЖАНИЕ



314
Мне нравится
Комментировать Добавить в закладки
