ГОСТ 7786-81* «Болты с потайной головкой и квадратным подголовком класса точности С. Конструкция и размеры»

Стандарт распространяется на болты с потайной головкой и квадратным подголовком с номинальным диаметром резьбы от 5 до 20 мм.
Обозначение: ГОСТ 7786-81*
Название рус.: Болты с потайной головкой и квадратным подголовком класса точности С. Конструкция и размеры
Статус: действующий
Заменяет собой: ГОСТ 7786-72
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.01.1982
Утвержден: Госстандарт СССР (15.01.1981)
Опубликован: Издательство стандартов № 1988

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БОЛТЫ С ПОТАЙНОЙГОЛОВКОЙ
И КВАДРАТНЫМ ПОДГОЛОВКОМ
КЛАССА ТОЧНОСТИ С

ГОСТ 7786-81
СТ СЭВ2325-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР

БОЛТЫ С ПОТАЙНОЙ ГОЛОВКОЙ
И КВАДРАТНЫМ ПОДГОЛОВКОМ
КЛАССА ТОЧНОСТИ С

Конструкция и размеры

Countersunk square shoulder bolts, product grade C.
Construction and dimensions

ГОСТ
7786-81*

(СТ СЭВ 2325-80)

Взамен
ГОСТ 7786-72

Постановлением Государственного комитетаСССР по стандартам от 15 января 1981 г. № 2 срок введения установлен

с 01.01.82

Проверен в 1986 г. ПостановлениемГосстандарта СССР от 23.06.86 № 1642 срок действия продлен

до 01.01.97

Несоблюдение стандартапреследуется по закону

1. Настоящий стандартраспространяется на болты с потайной головкой и квадратным подголовком сноминальным диаметром резьбы от 5 до 20 мм.

Стандарт полностью соответствуетСТ СЭВ 2325-80.

(Измененная редакция, Изм. № 1).

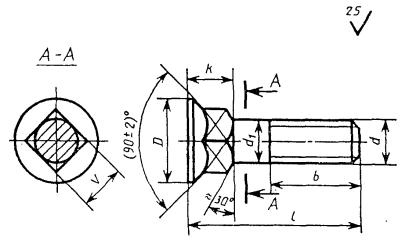

2. Конструкция и размеры болтовдолжны соответствовать указанным на чертеже и в табл. 1 и 2.

Таблица 1

мм

Номинальный диаметр резьбы d

5

6

8

10

12

16

20

Диаметр головки D

9

11

14

18

23

28

35

Высота головки и подголовка k (js 16)

4

5

6

8

10

12

15

Сторона квадратного подголовка V

5

6

8

10

12

16

20

Длина резьбы b

Для l £ 120

16

18

22

26

30

38

46

Для l > 120

-

-

-

32

36

44

52

Примерусловного обозначенияболта с диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 8g, длиной l = 60 мм, класса прочности 3.6, с цинковым покрытием, толщиной 6мкм, нанесенным способом катодного восстановления, хроматированным:

Болт M12´60.36.016 ГОСТ 7786-81

Таблица 2

мм

Длина болта l

Номинальный диаметр резьбы d

5

6

8

10

12

16

20

20



-

-

-

-

-

-

25









-

-

-

30











-

-

35











-

-

40













-

45













-

50















55















60















65















70















75















80















90

-













100

-

-











110

-

-

-









120

-

-

-









130

-

-

-









140

-

-

-









150

-

-

-









160

-

-

-

-







170

-

-

-

-







180

-

-

-

-







190

-

-

-

-







200

-

-

-

-







Примечания.

1. Болты изготовляют с длинами, заключенными между жирными линиями.

2. Болты в области от верхней жирной линии до пунктирной линии изготовляют с резьбой до подголовка.

3. Резьба - по ГОСТ24705-81, шаг резьбы - крупный. Сбег и недорез - по ГОСТ27148-86. Концы болтов - по ГОСТ 12414-66.

2, 3. (Измененная редакция, Изм,№ 1, 2).

3а. Допуски и методы контроляразмеров и отклонений формы и расположения поверхностей - по ГОСТ1759.1-82.

По согласованию междуизготовителем и потребителем допускается изготовлять болты с полем допускарезьбы 6е.

3б. Дефекты поверхности и методыконтроля - по ГОСТ1759.2-82.

3а, 3б. (Введеныдополнительно, Изм. № 1).

4. Диаметр гладкой части стержня d1 примерно равен среднему диаметрурезьбы или номинальному диаметру резьбы.

5. Технические требования - по ГОСТ1759.0-87. Механические свойства болтов должны соответствовать классампрочности 3.6, 4.6, 4.8, 5.6, 5.8 и 8.8.

4, 5. (Измененная редакция,Изм. № 1).

6. Теоретическая масса указана всправочном приложении.

ПРИЛОЖЕНИЕ

Справочное

Длина болта, l, мм

Теоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d, мм

5

6

8

10

12

16

20

20

2,908

-

-

-

-

-

-

25

3,498

5,240

9,66

16,40

-

-

-

30

4,080

6,086

11,20

18,84

30,19

-

-

35

4,678

6,932

12,74

21,28

33,73

-

-

40

5,268

7,777

14,28

23,72

37,27

71,71

-

45

5,859

8,621

15,81

26,16

40,81

78,04

-

50

6,448

9,466

17,35

28,61

44,35

84,37

131,7

55

7,038

10,311

18,89

31,05

47,89

91,09

141,9

60

7,628

11,156

20,43

33,49

51,43

97,62

152,1

65

8,218

12,001

21,97

35,93

54,97

104,15

162,3

70

8,808

12,845

23,51

38,38

58,51

110,67

172,6

75

9,399

13,690

25,05

40,82

62,05

117,20

182,8

80

9,989

14,535

26,59

43,26

65,59

123,73

193,1

90

-

16,225

29,67

48,27

72,67

136,78

213,5

100

-

-

32,75

56,08

79,75

149,84

234,0

110

-

-

-

58,04

86,83

162,89

254,5

120

-

-

-

62,92

93,91

175,94

274,9

130

-

-

-

67,81

100,99

188,10

295,4

140

-

-

-

72,69

108,07

202,05

315,9

150

-

-

-

77,58

115,15

215,11

336,3

160

-

-

-

-

122,23

228,16

356,8

170

-

-

-

-

129,31

241,21

377,3

180

-

-

-

-

136,39

254,26

397,7

190

-

-

-

-

143,47

267,31

418,2

200

-

-

-

-

150,55

280,36

438,7

(Измененная редакция, Изм. № 1).
