ГОСТ 7174-75* «Рельсы железнодорожные типа Р50. Конструкция и размеры»

РЕЛЬСЫ ЖЕЛЕЗНОДОРОЖНЫЕ
ТИПА Р50

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 7174-75

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПостановлениемГосударственного комитета стандартов Совета Министров СССР от 18 июня 1975 г. №1572 срок введения установлен

с 01.01.77

Проверен в 1985 г. Постановлением Госстандарта от09.04.85 № 1019 срок действия продлен

до 01.01.92

Несоблюдение стандартапреследуется по закону

1. Настоящий стандартраспространяется на закаленные и незакаленные железнодорожные рельсы типа Р50 иустанавливает их конструкцию и размеры.

Настоящий стандартсоответствует рекомендации СЭВ по стандартизации PC 1937-69.

2. Конструкция и размерыпоперечного сечения рельсов должны соответствовать указанным на черт. 1, а расположение и размеры отверстий в шейке наконцах рельсов - на черт. 2.

По заказу потребителя рельсымогут быть изготовлены без отверстий в шейке и без закалки поверхности катанияголовки на одном или обоих концах.

Допускается по соглашениюмежду изготовителем и потребителем изменение размещения отверстий на концахрельсов.

3. Предельные отклонения повыпуклости головки при измерении по оси симметрии поперечного профиля рельсадолжны быть ±0,5 мм, а по равномерной выпуклости подошвы - 0,5 мм. Вогнутостьподошвы рельса не допускается.

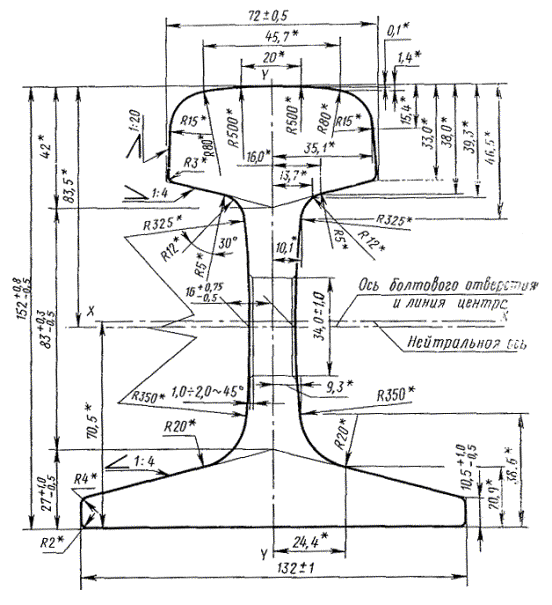

А-А

*Размеры обеспечиваются инструментом.

Черт. 1

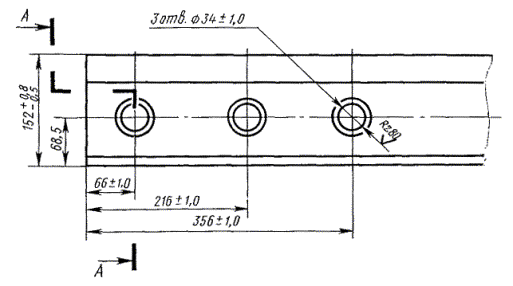

Примечание.Расположение болтовых отверстий контролируется по клиновой части пазухи.

Черт. 2

Условноеобозначение железнодорожногорельса типа Р50:

Рельс Р50 ГОСТ 7174-75

4. Не допускается отклонениеот симметричности профиля поперечного сечения рельса относительно еговертикальной оси: по подошве - более 1 мм и по головке - более 0,3 мм.

(Измененная редакция, Изм. №1).

5. Кромки отверстий в шейкерельсов должны иметь фаски размером от 1,5 до 3 мм под углом 45°.

(Измененная редакция, Изм. №2).

На объемнозакаленных рельсахснятие фаски по ГОСТ 18267-82.

6. Рельсы изготовляют длиной,соответствующей приведенной в таблице.

Примечание. По требованию потребителя рельсы изготовляют другой длины».

(Измененная редакция, Изм. №2).

7. Допускается контактнаяили газопрессовая сварка рельсов длиной до 25 м из рельсов длиной не менее 6 м,изготовленных из стали одного способа выплавки. Количество кусков в свариваемомрельсе должно определяться по соглашению между изготовителем и потребителем.

8. Технические требованиядля незакаленных рельсов из мартеновской стали - по ГОСТ 24182-80, дляобъемно-закаленных рельсов - по ГОСТ 18267-82.

9. Соответствие профилярельсов размерам, установленным настоящим стандартом, должно определятьсяшаблонами на расстоянии не более 150 - 200 мм от торца контролируемого рельса.Применение других приборов запрещается.

10. Расчетные данныеприведены в справочномприложении к настоящему стандарту.

ПРИЛОЖЕНИЕ

Справочное

Площадь поперечного сечениярельса, см²..................................................................... 65,99

Расстояние от центра тяжести,мм:

до низа подошвы ..................................................................................................... 70,5

до верха головки ...................................................................................................... 81,5

Момент инерции относительноосей, см⁴:

горизонтальной ....................................................................................................... 2011

вертикальной ............................................................................................................ 375

Момент сопротивления, см³:

по низу подошвы ...................................................................................................... 285

по верху головки ....................................................................................................... 247

по боковой грани подошвы ....................................................................................... 55

Теоретическая линейная массаодного метра рельса

(при плотности стали 7850кг/м³), кг ................................................................................. 51,8

Распределение металла поплощади поперечного сечения рельса,

% от всей площади:

в головке ................................................................................................................. 38,12

в шейке .................................................................................................................... 24,46

в подошве ............................................................................................................... 37,42
