Трубы чугунные канализационные и фасонные части к ним. Крестовины прямые со смещенной осью отвода. Конструкция и размеры

Стандарт распространяется на крестовины прямые со смещенной осью отвода к чугунным трубам, предназначенным для систем внутренней канализации зданий.

Обозначение: ГОСТ 6942.19-80
Название рус.: Трубы чугунные канализационные и фасонные части к ним. Крестовины прямые со смещенной осью отвода. Конструкция и размеры
Статус: заменен
Заменяет собой: ГОСТ 6942.19-69 «Трубы чугунные канализационные и фасонные части к ним. Тройники прямые низкие. Конструкция и размеры»
Заменен: ГОСТ 6942-98 «Трубы чугунные канализационные и фасонные части к ним. Технические условия»
Дата актуализации текста: 05.05.2017
Дата добавления в базу: 01.10.2014
Дата введения в действие: 01.01.1999
Утвержден: 04.09.1980 Государственный комитет СССР по делам строительства (137)
Опубликован: Издательство стандартов (1981 г. ) Издательство стандартов (1993 г. )
Ссылки для скачивания:

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ ЧУГУННЫЕ

КАНАЛИЗАЦИОННЫЕИ ФАСОННЫЕ

ЧАСТИ К НИМ.

КРЕСТОВИНЫПРЯМЫЕ СО СМЕЩЕННОЙ ОСЬЮ ОТВОДА

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 6942.19-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ СТРОИТЕЛЬСТВА

Москва

РАЗРАБОТАНЫ Министерством промышленности строительных материалов СССР

ИСПОЛНИТЕЛИ

О.П. Михеев, канд. техн. наук (руководитель темы); В.И. Фельдман, канд. техн. наук; В.Н. Бехалов, канд. техн. наук

ВНЕСЕНЫМинистерством промышленности строительных материалов СССР

Зам. министра Н.П. Кабанов

УТВЕРЖДЕНЫ ИВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по деламстроительства от 4 сентября 1980 г. № 137

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ

И ФАСОННЫЕ ЧАСТИ К НИМ

КРЕСТОВИНЫ ПРЯМЫЕ СО СМЕЩЕННОЙ

ОСЬЮ ОТВОДА

Конструкция и размеры

Cast iron waste pipes and fittings.

Duble branches with shifted axis.

Construction and dimensions

ГОСТ

6942.19-80

Постановлением Государственного комитета СССР по деламстроительства от 4 сентября 1980 г. №137 срок введения установлен

с01.01.1982 г.

Несоблюдениестандарта преследуется по закону

1. Настоящий стандартраспространяется на прямые крестовины со смещенной осью отвода к чугуннымтрубам, предназначенным для систем внутренней канализации зданий.

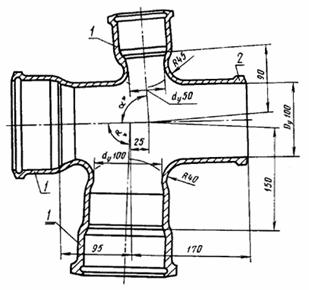

2. Конструкция и размерыпрямых крестовин со смещенной осью отвода должны соответствовать указанным начертеже.

* a = 87°30' или 90°, при этом размер 87°30' является предпочтительным, а вкрестовинах высшей категории качества - обязательным.

Масса крестовины 8,0 кг

1 - раструбытипа I по ГОСТ6942.2-80; 2 - хвостовик по ГОСТ6942.2-80

Примечание. Размеры и масса даны без учета антикоррозионногопокрытия.

Условноеобозначениепрямой крестовины со смещенной осью отвода:

КрестовинаКПС-100´50 ГОСТ 6942.19-80.

3. Технические требования,правила приемки, методы контроля маркировка, упаковка, транспортирование,хранение, гарантии изготовителя — по ГОСТ6942.0-80.
