Трубы чугунные канализационные и фасонные части к ним. Трубы. Конструкция и размеры

Стандарт распространяется на чугунные трубы, предназначенные для систем внутренней канализации зданий.
Обозначение: ГОСТ 6942.3-80
Название рус.: Трубы чугунные канализационные и фасонные части к ним. Трубы. Конструкция и размеры
Статус: заменен
Заменяет собой: ГОСТ 6942.3-69 «Трубы чугунные канализационные и фасонные части к ним. Трубы. Конструкция и размеры»
Заменен: ГОСТ 6942-98 «Трубы чугунные канализационные и фасонные части к ним. Технические условия»
Дата актуализации текста: 05.05.2017
Дата добавления в базу: 01.10.2014
Дата введения в действие: 01.01.1999
Утвержден: 04.09.1980 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 137)
Опубликован: Издательство стандартов (1981 г. ) Издательство стандартов (1993 г. )
Ссылки для скачивания:

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ ЧУГУННЫЕ

КАНАЛИЗАЦИОННЫЕИ ФАСОННЫЕ ЧАСТИ К НИМ

ТРУБЫ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 6942.3-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ СТРОИТЕЛЬСТВА

Москва

РАЗРАБОТАНЫ Министерством промышленности строительных материалов СССР

ИСПОЛНИТЕЛИ

О.П. Михеев, канд. техн. наук (руководитель темы); В.И. Фельдман, канд. техн. наук; В.Н. Бехалов, канд. техн. наук

ВНЕСЕНЫ Министерствомпромышленности строительных материалов СССР

Зам. министра Н. П. Кабанов

УТВЕРЖДЕНЫ ИВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по деламстроительства от 4 сентября 1980 г. № 137

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ

И ФАСОННЫЕ ЧАСТИ К НИМ

ТРУБЫ

Конструкция и размеры

Cast iron waste pipes and fittings. Straight pipes. Construction and dimensions

ГОСТ

6942.3-80

Взамен

ГОСТ 6942.3-69

Постановлением Государственного комитета СССР поделам строительства от 4 сентября 1980 г. №137 срок введения установлен

с 01.011982 г.

1. Настоящий стандартраспространяется на чугунные трубы, предназначенные для систем внутреннейканализации зданий.

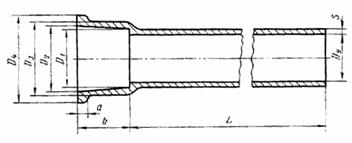

2. Конструкция и размеры трубдолжны соответствовать указанным на чертеже и в таблице.

Размерыв мм

Условный проход Dy
Код ОКП

Строительная длина L

D1

D2

D3

D4

s

b

a

Масса спра­вочная, кг

50

492511 1112

49 2511 1113

49 2511 1117

750

1000

2000

65

74

84

94

4,0

60

13

4,6

5,9

11,0

100

49 2512 1112

49 2512 1114

49 2512 1117

49 2512 1118

49 2512 1119

750

1250

2000

2100

2200

118

125

136

149

4,5

70

14

10,5

16,3

25,0

26,2

27,3

150

49 2513 1117

49 2513 1118

49 2513 1119

2000

2100

2200

168

178

190

204

5,0

75

15

40,0

41,8

43,6

Примечания:

1. Размеры имасса даны без учета антикоррозионного покрытия.

2. Допускается по согласованию между потребителем ипредприятием-изготовителем изготовление труб без раструбов и поставка их вкомплекте с муфтами по ГОСТ6942.22-80. Длина таких труб, может отличаться от указанной в таблице.

Примерусловного обозначения чугунной канализационной трубы Dу = 100 мм, L = 2000 мм:

Труба ТЧК-100-2000ГОСТ 6942.3-80

3. Технические требования,правила приемки, методы контроля, маркировка, упаковка, транспортирование,хранение, гарантии изготовителя - по ГОСТ6942.0-80.
