ПЛИТЫ ПОДОКОННЫЕ
ЖЕЛЕЗОБЕТОННЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 6785-80



ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ СТРОИТЕЛЬСТВА

Москва

РАЗРАБОТАН

Государственным комитетом по гражданскому строительствуи архитектуре при Госстрое СССР

Министерством промышленности строительных материаловСССР Центральным научно-исследовательским и проектно-экспериментальныминститутом промышленных зданий и сооружении (ЦНИИ-промзданий) Госстроя СССР

ИСПОЛНИТЕЛИ

А. Д. Шеренцис, канд. техн. наук(руководитель темы) В. Ф. Москвин; Л. Г. Пащевская; С.А. Каган, канд. техн. наук; Д. М. Лаковский, Г. М. Смилянский,канд. техн. наук; Ц. Б. Абрамович; В. И. Деньщиков; В. А. Хвостов

ВНЕСЕН Государственным комитетом по гражданскомустроительству и архитектуре при Госстрое СССР

Зам. председателя С. Г. Змеул

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПостановлениемГосударственного комитета СССР по делам строительства от 8 октября 1980 г. №157



ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПОДОКОННЫЕ ЖЕЛЕЗОБЕТОННЫЕ Технические условия Reinforced concrete window boards. Specification

ГОСТ 6785-80 Взамен ГОСТ 6785-69 и ГОСТ 8484-71 в части типов и основных размеров плит

Постановлением Государственного комитета СССР по деламстроительства от 8 октября 1980 г. № 157 срок введения установлен

с 01.01 1982 г.

Поправка, ИУС 12-1982.

Настоящий стандарт распространяется на подоконныежелезобетонные плиты, изготовляемые из тяжелого бетона, бетона на пористыхзаполнителях и плотного силикатного бетона и предназначенные для применения вжилых, общественных и производственных зданиях, а также во вспомогательныхзданиях промышленных и сельскохозяйственных предприятий.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Плиты подразделяют на три типа:

ПОШ - из бетона на щебне измрамора, с шлифованной мозаичной лицевой поверхностью;

ПОГ - из бетона на белом илицветном цементе, с глянцевой лицевой поверхностью;

ПОО - из бетона на цементномили известковом вяжущем, с гладкой поверхностью, предназначаемой под окраску.

Плиты высшей категориикачества должны быть типов ПОШ или ПОГ.

1.2. Форма и основные размерыплит для жилых, общественных и вспомогательных зданий должны соответствоватьуказанным на черт.1 и приведенным в табл. 1, а для производственных зданий - указаннымна черт. 2и приведенным в табл.2.

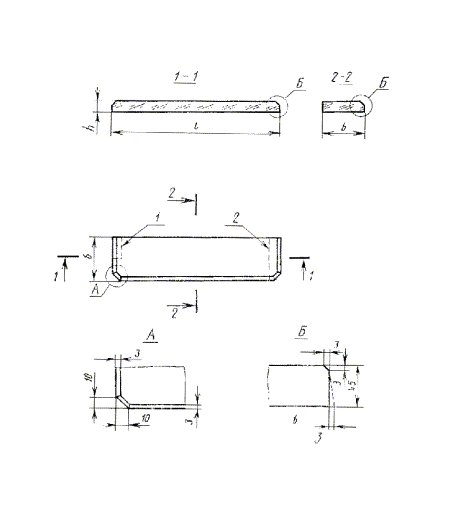

ПОДОКОННЫЕ ПЛИТЫДЛЯ ЖИЛЫХ, ОБЩЕСТВЕННЫХ И ВСПОМОГАТЕЛЬНЫХ ЗДАНИЙ

1 - вырез; 2 - срез торца; 3 - технологическийуклон не более 3 мм

Черт. 1

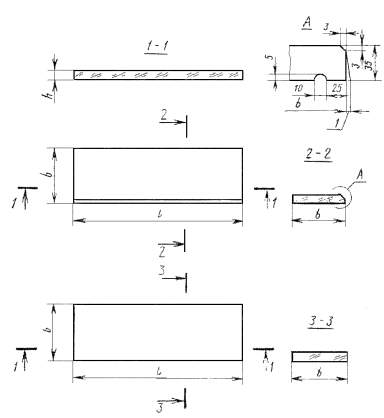

ПОДОКОННЫЕ ПЛИТЫ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

1 - технологический уклон не более 2 мм

Черт. 2

Таблица 1

Таблица 2

Примечание к табл.1 и табл.2. Обозначение типоразмера плиты в таблицах дано без указания видалицевой поверхности плиты.

1.3. Вслучаях, предусмотренных проектом жилого, общественного и вспомогательногозданий, плиты могут иметь:

лицевой профиль,отличающийся от указанного на черт. 1 (с валиком, капельником, закругленнымиуглами);

вырезы в углах и срезыторцов;

стальные закладные изделия,не выходящие на лицевые поверхности, для крепления плит к стенам.

В случаях, предусмотренныхпроектом производственного здания, плиты могут иметь лицевой профиль,отличающийся от указанного на черт. 2 (с валиком, закругленными углами).

1.4. Плиты, принеобходимости, изготовляют в двух вариантах исполнения: правом и левом - сзакладным изделием или вырезом в углу (срезом торца), расположеннымисоответственно на правом или левом торце плиты.

1.5. Плиты обозначаютмарками в соответствии с ГОСТ23009-78.

Марка плит состоит избуквенно-цифровых групп, разделенных дефисами.

Первая группа содержитобозначение типа плиты, номинальные габаритные размеры и, в случаенеобходимости, вариант исполнения плиты. Длину плиты указывают в дециметрах(значение длины округляют до целого числа), ширину - в сантиметрах, толщину - вмиллиметрах. Буквами «пр» обозначают правый вариант исполнения плиты, буквой«л» - левый.

Во второй группе указываютвид бетона, обозначаемый буквами: Т - тяжелый бетон, П - бетон на пористыхзаполнителях, С - силикатный бетон.

В третью группу, в случаенеобходимости, включают дополнительные конструктивные характеристики плит(наличие закладных изделий, вырезов и т. п.), обозначаемые в марке арабскимицифрами или строчными буквами.

Пример условного обозначения (марки) плиты типа ПОШ,длиной 1210 мм, шириной 200 мм, толщиной 35 мм (типоразмера ПОШ 12.20.35) изтяжелого бетона:

ПОШ 12.20.35-Т

То же, плиты типа ПОГ длиной1600 мм, шириной 250 мм, толщиной 45 мм (типоразмера ПОГ 16.25.45) из бетона напористых заполнителях, имеющей закладные изделия:

ПОГ 16.25.45-П-д

То же, плиты типа ПОО длиной1900 мм, шириной 350 мм, толщиной 45 мм (типоразмера ПОО 19.35.45) в правомварианте исполнения из силикатного бетона, имеющей вырез:

ПОО 19.35.45пр-С-1

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Плиты следуетизготовлять в соответствии с требованиями настоящего стандарта по рабочимчертежам, утвержденным в установленном порядке.

2.2. Плиты следуетизготовлять в стальных формах, удовлетворяющих требованиям ГОСТ 18886-73.

Допускается изготовлениеплит в неметаллических формах, обеспечивающих соблюдение требований к качествуи точности изготовления плит, установленных настоящим стандартом.

2.3. Плиты должны бытьпрочными и, если в рабочих чертежах предусмотрено их испытание на прочность,должны выдерживать контрольные нагрузки.

2.4. Бетон

2.4.1. Прочность бетона плитдолжна соответствовать проектной марке по прочности на сжатие, указанной врабочих чертежах, и быть не ниже М 200.

2.4.2. Для плит высшейкатегории качества партионный коэффициент вариации прочности бетона должен бытьне более 9 %.

2.4.3.Поставку плит потребителю следует производить после достижения бетономтребуемой прочности, устанавливаемой по ГОСТ 18105 -72 или ГОСТ 21217-75 взависимости от величины нормируемой отпускной прочности и фактической однородностибетона.

Величина нормируемойотпускной прочности бетона должна назначаться и согласовываться в соответствиис ГОСТ 13015-75. При этом величина нормируемойотпускной прочности бетона в процентах от его проектной марки по прочности насжатие должна быть не менее:

80 - в плитах из тяжелогобетона или бетона на пористых заполнителях при условии достижения бетономтребуемой прочности в возрасте 28 суток или ином возрасте, установленномпроектом здания;

100 - в плитах изсиликатного бетона.

2.4.4. Морозостойкостьбетона плит должна соответствовать марке по морозостойкости, установленнойрабочими чертежами проекта конкретного здания согласно требованиям главы СНиПII-21-75 в зависимости от климатических условий района строительства иуказанной в заказе на изготовление плит.

2.4.5. Средняя плотностьсиликатного бетона в высушенном до постоянной массы состоянии должна быть неменее 1900 кг/м³.

2.4.6. Материалы,применяемые для приготовления бетона, должны удовлетворять требованиямгосударственных стандартов или утвержденных в установленном порядке техническихусловий и обеспечивать выполнение технических требований к бетону,установленных настоящим стандартом.

2.4.7. Плиты из бетона напористых заполнителях должны иметь отделочный слой из тяжелого бетона толщинойне менее 15 мм.

2.5. Арматурные и закладные изделия

2.5.1. Плиты следуетармировать сварными сетками из арматурной проволоки периодического профилякласса Вр - 1 по ТУ 14-4-659-75.

Для закладных изделий должнаприменяться углеродистая сталь класса С38/23 по ГОСТ 380-71 и арматурная сталь класса A - III по ГОСТ 5781-75.

2.5.2. Форма и размерыарматурных сеток и закладных изделий и их положение в плитах должнысоответствовать указанным в рабочих чертежах.

2.5.3. Сварные арматурныесетки и стальные закладные изделия должны удовлетворять требованиям ГОСТ 10922-75.

2.5.4. Стальные закладныеизделия плит должны иметь антикоррозионное покрытие, вид и техническаяхарактеристика которого должны соответствовать установленным в проекте зданиясогласно требованиям главы СНиП II-28-73 и указанным в заказе на изготовлениеплит.

2.6. Точность изготовления плит

2.6.1. Отклоненияфактических размеров плит от номинальных, указанных в рабочих чертежах, недолжны превышать, мм:

по длине плиты                                                               ±6

по ширине плиты                                                            ±3

по толщине плиты                                                          ±2

2.6.2. Непрямолинейностьпрофиля лицевой поверхности плиты не должна превышать, мм:

на 1 м длины плиты                                                         2

на всю длину плиты при длинеплиты более 1м          3

на ширину плиты                                                             1

2.6.3. Неплоскостностьлицевой поверхности плиты не должна превышать 3 мм.

2.6.4. Отклонения от проектногоположения стальных закладных изделий не должны превышать, мм:

в плоскости плиты                                                           5

из плоскости плиты                                                         2

2.6.5. Отклонение отпроектной толщины защитного слоя бетона до арматуры не должно превышать +3 мм.

2.7. Качество поверхностей и внешний вид плит

2.7.1. Внешний вид икачество поверхностей плит должны соответствовать установленным эталоном плиты.

Виды отделки плит должнысоответствовать предусмотренным в настоящем стандарте и указанным в рабочихчертежах и заказе на изготовление плит.

2.7.2. На поверхностях плитне допускаются:

а) раковины, местные наплывыи впадины, околы бетона, размеры которых превышают указанные в табл. 3;

б) трещины в бетоне плит, заисключением местных поверхностных усадочных шириной не более 0,1 мм на нижнейповерхности плит;

в) царапины, выцветы,жировые и ржавые пятна на лицевой поверхности плит.

2.7.3. Расположениемраморного щебня на лицевых шлифованных поверхностях плит должно бытьравномерным в соответствии с эталоном плиты.

2.7.4. Околы бетона глубинойболее 1 мм и длиной более 15 мм на 1 м длины ребра лицевых поверхностей плитвысшей категории качества не допускаются.

Таблица 3

3. ПРАВИЛА ПРИЕМКИ

3.1. Приемку плит следует производитьпартиями. В состав партии входят плиты одного типа, изготовленные предприятиемв течение не более одних суток по одной технологии из материалов одного вида икачества.

3.2. Приемку плит попоказателям, обеспечивающим заданную рабочими чертежами прочность плит(прочность бетона на сжатие, классы и марки арматурной стали и стали закладныхизделий, качество выполнения сварных соединений арматуры и закладных изделий,диаметр, количество и расположение арматуры, толщина защитного слоя бетона доарматуры), следует проводить по результатам контроля и испытаний в соответствиис требованиями, приведенными в разд. 4 настоящего стандарта, или по журналамвходного и операционного контроля.

3.3. Приемку плит по показателямточности их изготовления, качества наружных поверхностей, контролируемым путемизмерений, следует проводить путем выборочного контроля в соответствии спланом, указанным в табл. 4.

Таблица 4

3.3.1. При выборочномконтроле, в результате поштучной проверки плит, входящих в выборку, отдельно покаждому из проверяемых показателей должно быть выявлено число дефектных плит,не отвечающих требованиям настоящего стандарта.

Плиту следует считатьдефектной, если она не удовлетворяет требованиям настоящего стандарта хотя быпо одному из проверяемых показателей.

3.3.2.При выборочном одноступенчатом контроле партию плит принимают, если в выборкенет дефектных плит.

3.3.3. При выборочномдвухступенчатом контроле партию плит принимают по каждому из проверяемыхпоказателей, если в первой выборке нет дефектных плит, и не принимают, неназначая второй выборки, если число плит по одному и тому же показателю равноили больше браковочного числа, указанного в табл. 4 для первой выборки.

Если число дефектных плит впервой выборке по проверяемому показателю меньше браковочного числа, указанногов табл. 4для этой выборки, то делают вторую выборку, число плит в которой должно бытьтаким же, как в первой. Партию плит принимают по этому показателю, еслисуммарное число дефектных плит в двух выборках меньше браковочного числа,указанного в табл.4 для двух выборок.

3.3.4. Приемку плит изпартии, не принятой в результате выборочного контроля, следует проводитьпоштучно. При этом следует контролировать только по тем показателям, по которымпартия не была принята.

3.4. Приемку плит попоказателям, проверяемым путем осмотра и характеризующим соответствие внешнеговида плит установленному эталоном, следует проводить путем сплошного контроля сотбраковкой плит, имеющих дефекты по указанным показателям.

3.5. Оценку проектной маркии отпускной прочности бетона на сжатие следует проводить по ГОСТ 18105-72 или ГОСТ 21217-75 с учетом однородностипрочности бетона.

3.6. В тех случаях, когдапри проверке будет установлено, что отпускная прочность бетона плит неудовлетворяет требованиям, приведенным в п. 2.4.3, поставка плитпотребителю не должна производиться до достижения ими прочности,соответствующей проектной марке бетона по прочности на сжатие.

3.7. Испытания бетона наморозостойкость следует проводить при освоении производства плит или изменениивида и качества материалов, применяемых для приготовления бетона, а такжепериодически при их изготовлении - не реже одного раза в шесть месяцев.

3.8. Оценку качестваарматурных и закладных изделий следует производить по ГОСТ 10922-75.

3.9. Потребитель имеет правопроводить выборочный или сплошной контроль плит в порядке, установленномнастоящим стандартом.

По требованию потребителяпредприятие-изготовитель обязано сообщить ему результаты лабораторныхиспытаний.

4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

4.1. Испытания плит напрочность следует проводить нагружением в случаях, если это предусмотренорабочими чертежами, перед началом массового производства плит каждоготипоразмера по схемам, приведенным в рабочих чертежах плит.

Контроль прочности плитследует проводить по ГОСТ 8829-77.

4.2. Прочность бетона насжатие следует определять по ГОСТ 10180-78.

Отпускную прочность бетонаследует определять неразрушающими методами по ГОСТ 17624-78, ГОСТ 21243-75, ГОСТ 22690.0-77 - ГОСТ 22690.4-77.

4.3. Морозостойкость бетонаследует определять по ГОСТ 10060-76.

4.4. Среднюю плотностьбетона следует определять по ГОСТ12730.0-78 и ГОСТ12730.1-78. Допускается определять среднюю плотность бетона плит по ГОСТ 17623-78.

4.5. Методы контроля ииспытаний сварных арматурных и закладных изделий - по ГОСТ 10922-75.

4.6. Размеры,непрямолинейность, неплоскостность плит, положение стальных закладных изделий,толщину защитного слоя бетона до арматуры, а также качество поверхностей ивнешний вид плит следует проверять по ГОСТ13015-75.

5. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

5.1. На нелицевойповерхности каждой плиты должны быть четко нанесены несмываемой краской потрафарету или с помощью резиновых штампов следующие маркировочные знаки:

товарный знакпредприятия-изготовителя или его краткое наименование;

марка плиты;

дата изготовления плиты;

штамп технического контроля.

государственный Знаккачества по ГОСТ 1.9-67 - на плиты высшей категории качества.

5.2. Каждая партия плитдолжна сопровождаться документом установленной формы, в котором должны бытьуказаны:

наименование и адреспредприятия-изготовителя;

номер и дата выдачидокумента;

номер партии;

наименование и марки плит суказанием количества плит каждой марки;

дата изготовления плит;

проектная марка бетона попрочности на сжатие;

нормируемая отпускнаяпрочность бетона в процентах от проектной марки по прочности на сжатие;

марка бетона поморозостойкости;

обозначение настоящегостандарта, а для плит высшей категории качества государственный Знак качествапо ГОСТ 1.9-67.

При наличии дополнительныхтребований, оговоренных в заказе на изготовление плит, в документе приводятданные по этим требованиям.

5.3. Плиты следует хранитьрассортированными по маркам и уложенными на нелицевое ребро лицевымиповерхностями вплотную одна к другой.

При укладке плит на складеследует обеспечивать возможность их захвата и свободного подъема для погрузкиили монтажа.

5.4. Каждая плита должнаопираться на деревянные инвентарные подкладки и прокладки толщиной 30 мм.Подкладки под нижний ряд плит следует укладывать по плотному, тщательновыровненному основанию. Прокладки между плитами по высоте штабеля располагаютсяодна над другой.

5.5. При погрузке,разгрузке, хранении и перевозке следует соблюдать меры, исключающие возможностьповреждения плит.

Строповочные тросы и другиезахватные приспособления, применяемые при погрузке, разгрузке и укладке плит, вместах соприкосновения их с плитами должны иметь мягкое покрытие.

5.6. Плиты при перевозкеследует укладывать правильными рядами, на ребро, длинной стороной понаправлению движения.

Каждый ряд плит должен укладываться на деревянныепрокладки.
