Насосы центробежные конденсатные. Параметры и размеры

Стандарт распространяется на центробежные конденсатные насосы горизонтального (Кс) или вертикального (КсВ) исполнения, предназначенные для перекачивания конденсата в пароводяных сетях электростанций, работающих на органическом топливе, а также жидкостей, сходных с конденсатом по вязкости, химической активности и содержанию твердых частиц.
Обозначение: ГОСТ 6000-88
Название рус.: Насосы центробежные конденсатные. Параметры и размеры
Статус: взамен
Заменяет собой: ГОСТ 6000-79 «Насосы центробежные конденсатные. Основные параметры»
Дата актуализации текста: 05.05.2017
Дата добавления в базу: 01.09.2013
Дата введения в действие: 01.01.1990
Утвержден: 25.11.1988 Государственный комитет СССР по стандартам (USSR National Committee on Standards 3822)
Опубликован: Издательство стандартов (1989 г. ) Издательство стандартов (1993 г. )
Ссылки для скачивания:

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НАСОСЫ ЦЕНТРОБЕЖНЫЕ
КОНДЕНСАТНЫЕ

ПАРАМЕТРЫ И РАЗМЕРЫ

ГОСТ 6000-88

ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НАСОСЫ ЦЕНТРОБЕЖНЫЕ
КОНДЕНСАТНЫЕ

Параметры и размеры

Condensate centrifugal pumps.
Parameters and dimensions

ГОСТ
6000-88

Дата введения 01.01.90

Настоящий стандарт распространяется на центробежные конденсатные насосы (далее - насосы) горизонтального (Кс) или вертикального (КсВ) исполнения, предназначенные для перекачивания конденсата в пароводяных сетях электростанций, работающих на органическом топливе, а также жидкостей, сходных с конденсатом по вязкости, химической активности и содержанию твердых частиц.

Конденсат должен иметь водородный показатель рН 6,8 - 9,2 и не должен содержать твердых частиц размером более 0,1 мм и концентрацией не более 5 мг/л.

1. Параметры насосов в номинальном режиме работы и размеры должны соответствовать указанным в таблице.

2. Насосы должны иметь постоянно падающую напорную характеристику в диапазоне подач от 20 до 110 % номинальной.

3. Структурная схема и примеры условного обозначения насосов приведены в приложении 1.

4. Для расширения области применения насосов допускается изменять подачу и напор в пределах полей Q - Н, приведенных в приложении 2, за счет обточки рабочих колес по наружному диаметру. Параметры насосов с обточенными (по необходимости) рабочими колесами указывают в технических условиях на конкретный типоразмер насоса. Количество обточек, выполняемых предприятием-изготовителем, должно быть не более 2, При необходимости обточки рабочих колес выполняют потребители по рекомендации предприятия-изготовителя. При этом допускается снижение КПД не более чем на 3 %.

Типоразмер

Подача

Напор, м

+ 5

- 3

Допускаемый кавитационный запас, м

Давление на входе в насос, не более

Частота вращения

КПД, %, не менее

Температура перекачиваемой жидкости, не более

Габаритные размеры, мм, не более

Масса, кг, не более

м3/с

м3/ч

МПа

кгс/см2

с-1

об/мин

К

°С

Длина

Ширина

Высота

Кс 12-50

0,003

12

50

1,6

0,39

4,0

48,3

2900

-

398

125

-

-

-

-

Кс 12-110

110

Кс 20-50

0,006

20

50

1,8

Кс 20-110

110

Кс 32-150

0,009

32

150

1,6

0,98

10,0

66,0

433

160

980

595

590

200

Кс 5050-55

0,014

50

55

48,7

2920

65,0

398

125

915

600

600

300

Кс 50-110

110

1005

330

Кс 80-155

0,022

80

155

49,0

2940

70,0

433

160

1100

370

КсВ 125-55

0,035

125

55

1,8

0,39

4,0

49,2

2950

76,0

398

125

680

650

985

460

КсВ 125-140

140

73,0

1015

480

КсВ 200-130

0,056

200

130

2,3

0,98

10,0

49,0

2940

73,5

960

900

1410

1080

КсВ 320-160

0,089

320

160

1,6

24,7

1480

76,5

413

140

1400

1200

2100

2450

КсВ 500-85

0,139

500

85

16,4

985

77,0

398

125

1480

1500

2250

3130

КсВ 500-150

150

2,5

24,7

1480

78,0

3050

КсВ 500-220

220

2300

3650

КсВ 1150-90

0,319

1150

90

3,0

0,245

2,5

80,0

343

70

1550

1570

2730

4100

КсВ 1250-45

0,347

1250

45

79,0

398

125

2690

3300

КсВ 1500-140

0,417

1500

140

4,0

80,5

1700

1800

4465

8000

Примечания:

1. Допускаемый кавитационный запас для насосов горизонтального исполнения указан относительно оси насоса; для насосов вертикального исполнения - относительно оси входного патрубка (при боковом расположении патрубка) или относительно опорной плоскости насоса (при осевом подводе).

2. Неуказанные значения КПД, габаритных размеров и массы будут внесены в таблицу после освоения насосов соответствующих типоразмеров.

ПРИЛОЖЕНИЕ 1

Обязательное

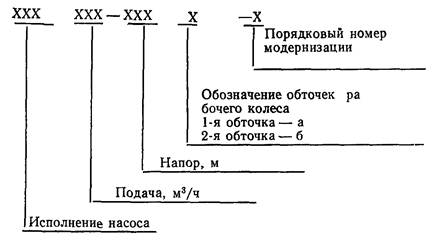

СТРУКТУРНАЯ СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ НАСОСА

Пример условного обозначения насоса центробежного конденсатного вертикального исполнения с подачей 0,056 м3/с (200 м3/ч), напором 130 м:

КсВ 200-130

То же, с первой обточкой рабочего колеса и первой модернизацией:

КсВ 200-130а-1

Пример условного обозначения насоса центробежного конденсатного горизонтального исполнения с подачей 0,006 м3/с (20 м3/ч), напором 50 м:

Кс 20-50

то же, со второй обточкой рабочего колеса и второй модернизацией:

Кс 20-506-2

ПРИЛОЖЕНИЕ 2

Справочное

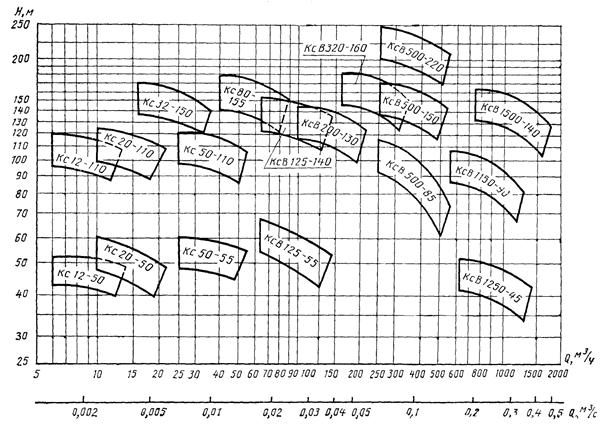

Поля Q - H

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР

РАЗРАБОТЧИКИ

О. Ф. Лясин (руководитель темы); Г. М. Малашенко; Н. Т. Черкасских; В. П. Недоспасов; В. В. Белов; А. В. Ширяев; М. В. Макарова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 25.11.88. № 3822

3. Срок проверки- 1994 г.,

периодичность проверки - 5 лет

4. ВЗАМЕН ГОСТ 6000-79
