ГОСТ 5935-73* «Гайки шестигранные прорезные низкие с уменьшенным размером \под ключ\ класса точности А. Конструкция и размеры»

Настоящий стандарт распространяется на низкие прорезные и корончатые шестигранные гайки класса точности А с диаметром резьбы от 6 до 48 мм.

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ШЕСТИГРАННЫЕ ПРОРЕЗНЫЕ НИЗКИЕ С УМЕНЬШЕННЫМ РАЗМЕРОМ «ПОД КЛЮЧ» КЛАССА ТОЧНОСТИ А

ГОСТ
5935-73

Конструкция и размеры

Hexagon thin slotted nuts with reduced width across flats, accuracy class A. Construction and dimensions

Дата введения 01.01.74

Настоящийстандарт распространяется на низкие прорезные с уменьшенным размером «под ключ»шестигранные гайки класса точности А с диаметром резьбы от 8 до 48 мм.

(Измененная редакция, Изм. № 2).

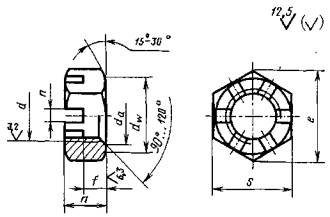

1. Конструкция и размерыгаек должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Номинальный резьбы диаметр d

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

(33)

36

(39)

42

48

Шаг резьбы

крупный

1,25

1,5

1,75

2

2

2,5

2,5

2,5

3

3

3,5

3,5

4

4

4,5

5

мелкий

1

1,25

1,25

1,5

1,5

1,5

1,5

1,5

2

2

2

2

3

3

3

3

Размер «под ключ» S

12

14

16

18

21

24

27

30

34

36

41

46

50

55

60

70

Высота h

7

8

10

11

12

13

15

17

18

20

20

22

23

25

Диаметр описанной окружности e, не менее

13,3

15,5

17,8

20,0

23,4

26,8

30,1

33,5

37,7

40,0

45,6

51,3

55,8

61,3

67,0

78,3

dw, не менее

10,6

12,6

14,6

16,6

19,6

22,5

25,3

27,7

31,7

33,2

38,3

42,7

46,6

51,1

55,9

65,8

Число прорезей

6

8

Ширина прорези n

2,5

2,8

3,5

4,5

5,5

7

9

Расстояние от опорной поверхности до основания прорези m (пред. откл. по h14)

4

5

6

7

8

9

11

13

14

16

Диаметр фаски da

не менее

8

10

12

14

16

18

20

22

24

27

30

33

36

39

42

48

не более

8,75

10,8

13

15,1

17,3

19,4

21,6

23,8

25,9

29,2

32,4

35,6

38,9

42,2

45,4

51,8

Размер шплинта (рекомендуемый) по ГОСТ 397

2×20

2,5×25

3,2×25

4×32

4×36

5×40

5×45

6,3×50

6,3×56

6,3×63

6,3×71

8×71

8×80

Примечания:

1. Размеры, заключенные в скобки,применять не рекомендуется.

2. Для изделий,спроектированных до 01.01.91, допускается применять гайки с размерами,указанными в приложении 2.

Пример условного обозначениягайки диаметром резьбы d = 12 мм, с крупным шагом резьбы с полемдопуска 6Н, класса прочности 04 без покрытия:

Гайка М12 - 6Н.04 ГОСТ 5935-73

То же, с мелким шагом резьбы сполем допуска 6Н, с покрытием 01 толщиной 9 мкм:

Гайка М12×1,25 - 6Н.04.019 ГОСТ 5935-73

(Измененная редакция, Изм. № 1, 2, 3, 4).

2. Резьба- по ГОСТ24705.

(Измененная редакция, Изм. № 3).

3. Допускается выполнение фаскисо стороны прорези.

3а. Форма дна прорези может бытьплоской, скругленной или с фаской.

(Введен дополнительно, Изм. № 2).

4.Технические требования - по ГОСТ 1759.0.Класс прочности гаек 04.

(Измененная редакция, Изм. № 4).

5. Теоретическая масса гаекуказана в приложении 1.

ПРИЛОЖЕНИЕ 1

Справочное

Масса стальных гаек с крупным шагом резьбы

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг ≈

8

3,768

10

5,659

12

9,052

14

12,257

16

18,289

18

25,371

20

32,790

22

45,907

24

74,467

27

75,490

30

105,090

33

144,170

36

183,250

39

238,190

42

293,130

48

459,92

Для определения массы гаек из других материалов величины массы, указанныев таблице, следует умножить на коэффициенты:

0,356 - для алюминиевого сплава;

1,080 - для латуни.

ПРИЛОЖЕНИЕ 1. (Измененнаяредакция, Изм. № 2, 4).

ПРИЛОЖЕНИЕ 2

Справочное

мм

Номинальный диаметр резьбы d

12

14

16

24

Размер «под ключ» S

17

19

22

32

Диаметр описанной окружности e, не менее

18,9

21,1

24,5

35,8

dw, не менее

15,6

17,4

20,6

30,0

ПРИЛОЖЕНИЕ 2. (Введенодополнительно, Изм. № 4).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственнымкомитетом СССР по стандартам

2. УТВЕРЖДЕН И ВВЕДЕН ВДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета МинистровСССР от 23.01.73 № 141

3. Стандарт соответствуетмеждународному стандарту ИСО 4032-79, ИСО 4035-79 в части размеров «под ключ»

4. ВЗАМЕН ГОСТ 5935-62

5.ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 397-79

1

ГОСТ 1759.0-87

4

ГОСТ 24705-2004

2

6. Ограничениесрока действия снято по протоколу № 4-93 Межгосударственного совета постандартизации, метрологии и сертификации (ИУС 4-94)

7. ИЗДАНИЕ 2006 г. сИзменениями № 1, 2, 3, 4, утвержденными в сентябре 1979 г., декабре 1981 г.,октябре 1984 г., марте 1989 г. (ИУС 10-79, 2-82, 1-85, 6-89)



429
