ГОСУДАРСТВЕННЫЙСТАНДАРТ
СОЮЗА ССР
ЗАМКИ ДЛЯ БУРИЛЬНЫХ ТРУБ
ГОСТ 5286-75
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР
Дата введения 01.01.78
Ограничение срока действияснято по решению Межгосударственного совета по стандартизации, метрологии исертификации (ИУС 2-93)
* Переиздание (апрель 1994 г.) с Изменениями № 1, 2, 3, 4,утвержденными в сентябре 1979 г., январе 1983 г., июне 1988 г., июне 1990 г. (ИУС10-79, 5-83, 10-88, 10-90)
Настоящий стандартраспространяется на замки, предназначенные для соединения в колонны бурильныхтруб по ГОСТ631-75.
1.1. Замки для бурильных труб должны изготовляться типов, указанных втабл. 1.
1.2. Замки должны изготовляться двух исполнений:
правые - с правой замковойрезьбой и с правой резьбой для соединения замка с бурильными трубами;
левые - с левой замковойрезьбой и с левой резьбой для соединения замка с бурильными трубами.
1.3. Основные размеры и масса замков должны соответствовать указанным начерт. 1 (для замков ЗН, ЗШ и ЗУ), на черт. 2 (для замков ЗШК и ЗУК) и втабл. 2.
(Измененная редакция, Изм. № 1).
Таблица 1
| Обозначение типов | Наименование | Область применения |
| зн | Замок с нормальным проходным отверстием | Для соединения труб с высаженными внутрь концами |
| зш | Замок с широким проходным отверстием | Для соединения труб с высаженными внутрь и наружу концами |
| ЗУ | Замок с увеличенным проходным отверстием |
| зшк | Замок с широким проходным отверстием с конической расточкой | Для соединения труб с высаженными внутрь концами с коническими стабилизирующими поясками |
| ЗУК | Замок с увеличенным проходным отверстием с конической расточкой | Для соединения труб с высаженными внутрь и наружу концами с коническими стабилизирующими поясками |

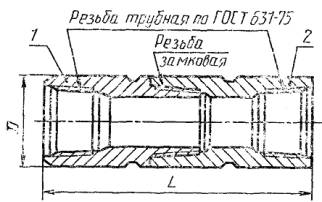

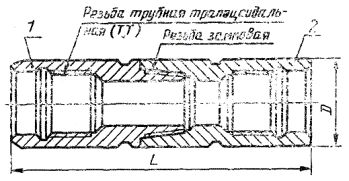

1 - ниппель; 2 - муфта.
Черт. 1
1 - ниппель; 2 - муфта.
Черт. 2
Таблица 2
Размеры в мм
| Обозначение типоразмера замка | Диаметр труб по ГОСТ 631-75 | Обозначение замковой резьбы | D | L | Масса, кг |
| с высаженными внутрь концами | с высаженными наружу концами |
| ЗН-80 | 60,3 | - | З-66 | 80 | 404 | 12 |
| ЗН-95 | 73,0 | - | З-76 | 95 | 4311 | 16 |
| ЗН-108 | 89,0 | - | З-88 | 108 | 455 | 20 |
| ЗН-113 | 89,0 | - | З-88 | 113 | 455 | 23 |
| (ЗН-140) | 114,3 | - | З-117 | 140 | 502 | 35 |
| (ЗН-172) | 139,7 | -. | З-140 | 172 | 560 | 58 |
| (ЗН-197) | 168,3 | - | З-152 | 197 | 603 | 76 |
| ЗШ-108 | 73,0 | - | З-86 | 108 | 431 | 20 |
| ЗШ-1,18 | 89,0 | - | З-101 | 118 | 455 | 23 |
| ЗШ-133 | 131,6 | - | З-108 | 133 | 496 | 37 |
| (ЗШ-146) | 114,3 | 101,6 | З-121 | 146 | 508 | 38 |
| ЗШ-178 | 130,7 | - | З-147 | 178 | 573 | 61 |
| ЗШ-203 | 168,3 | - | З-171 | 203 | 603 | 73 |
| ЗУ-86 | - | 60,3 | З-73 | 85 | 404 | 15 |
| ЗУ-108 | - | 73,0 | З-86 | 10,8 | 431 | 20 |
| ЗУ-120 | - | 89,0 | З-102 | 120 | 468 | 25 |
| ЗУ-146 | 114,3 | 101,6 | З-122 | 146 | 496 | 37 |
| ЗУ-155 | 127,0 | 114,3 | З-133 | 155 | 526 | 39 |
| ЗУ-185 | - | 133,7 | З-161 | 186 | 553 | 53 |
| ЗУК-108 | - | НК-73 | З-86 | 108 | 431 | 17 |
| зшк-113 | ВК-89 | - | З-101 | 118 | 454 | 22 |
| ЗШК-133 | ВК-102 | - | З-108 | 133 | 506 | 32 |
| ЗШК-178 | вк-140 | - | З-147 | 178 | 573 | 61 |
| ЗУК-120 | - | НК-89 | З-102 | 120 | 468 | 20 |
| ЗУК-146 | BK-114 | НК-102 | З-122 | 146 | 506 | 36 |
| ЗУК-155 | ВК-127 | НК-114 | З-133 | 155 | 536 | 38 |
Примечания:
1. Типоразмеры замков, указанные в скобках,применять не рекомендуется.
2.Обозначение замковой резьбы состоит из буквы З и целого значения большегодиаметра основания конуса ниппеля.
Примерусловного обозначения замка типа ЗН с наружным диаметром D 108 мм с правой резьбой:
Замок ЗН-108 ГОСТ 5286-75
То же, с левой резьбой:
Замок ЗН-108 Л ГОСТ 5286-75

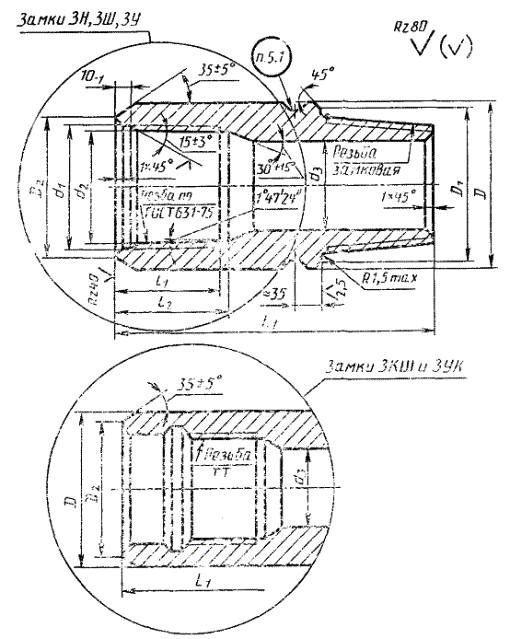

1.4. Размеры ниппелей замков должны соответствовать указанным на черт. 3 и в табл. 3 (для ЗН, ЗШ и ЗУ), на черт.3 и 9 и в табл. 4 и 11 (для замков ЗШК и ЗУК).
Черт. 3
Таблица 3
Размеры в мм
| Обозначение типоразмера замка | Обозначение замковой резьбы | D (пред. откл. ±0,5) | Наружный диаметр упорного уступа D1 (пред. откл. ±0,5) | Наружный диаметр торца D2 (пред. откл. ±1) | Диаметр цилиндрической выточки d1 (пред. откл. ±0,5) | Внутренний диаметр резьбы в плоскости торца d2 (справочный) | d3 (пред. откл. ±0,6) | L1 (пред. откл.  ) | Расстояние от торца до конца резьбы с полным профилем l1 (пред. откл. +5) | Длина конуса под резьбу l2 (пред. откл. +8) | Масса, кг |
| ЗН-80 | З-66 | 80 | 76,5 | 70 | 63,5 | 57,451 | 25 | 240 | 77 | 87 | 5,5 |
| ЗН-95 | З-76 | 95 | 91.0 | 86 | 76.2 | 70,151 | 32 | 260 | 90 | 100 | 7,5 |
| ЗH-10-S | З-88 | 108 | 103,5 | 102 | 92,0 | 86,026 | 38 | 275 | 9,0 |
| ЗН-113 | З-88 | 113 | 108,0 | 10,5 |
| ЗН-140 | З-117 | 140 | 134.5 | 127 | 117,5 | 111,425 | 58 | 305 | 110 | 120 | 16,0 |
| ЗН-172 | З-140 | 172 | 164,5 | 154 | 144,5 | 138,42/ | 70 | 340 | 115 | 125 | 27,0 |
| ЗН-197 | З-152 | 197 | 186,0 | 181 | 171,5 | 165,401 | 89 | 365 | 121 | 131 | 35,0 |
| ЗШ-108 | З-86 | 103 | 103,5 | 86 | 75,2 | 70,151 | 54 | 260 | 90 | 100 | 9,0 |
| ЗШ-118 | З-101 | 118 | 114,0 | 102 | 92,0 | 86,026 | 62 | 275 | 10,5 |
| ЗШ-133 | З-108 | 133 | 127,5 | 116 | 104,8 | 98,726 | 72 | 300 | 100 | 110 | 17,0 |
| ЗШ-146 | З-121 | 146 | 140.5 | 127 | 117,5 | 111,426 | 80 | 305 | 110 | 120 | 17,5 |
| ЗШ-178 | З-147 | 178 | 170,5 | 154 | 144,5 | 13.8,426 | 101 | 360 | 115 | 125 | 28,0 |
| ЗШ-203 | З-171 | 203 | 196,0 | 181 | 171,5 | 165,401 | 127 | 365 | 121 | 131 | 33,0 |
| ЗУ-86 | З-73 | 86 | 82,5 | 78 | 70,6 | 64,588 | 44 | 240 | 77 | 87 | 7,0 |
| ЗУ-108 | З-80 | 108 | 103,5 | 98 | 84,9 | 78,889 | 54 | 260 | 9,0 |
| ЗУ-120 | З-102 | 120 | 116,0 | 108 | 100,3 | 94,256 | 70 | 285 | 83 | 93 | 11,5 |
| ЗУ-146 | З-122 | 146 | 140,5 | 130 | 117,5 | 111,426 | 82 | 305 | 110 | 120 | 17,0 |
| ЗУ-155 | З-133 | 155 | 150,5 | 140 | 130,2 | 124,126 | 95 | 320 | 17,5 |
| ЗУ-185 | З-161 | 185 | 180,0 | 167 | 157,2 | 151,126 | 120 | 340 | 115 | 125 | 24,0 |
Таблица 4
Размеры вмм
| Обозначение типоразмера замка | Обозначение замковой резьбы | Обозначение резьбы для соединения с трубами | D (пред. откл. ±0,5) | Наружный диаметр упорного уступа Dr (пред. откл. ±0,5) | D2 (пред. откл. ±1) | d3 (пред. откл. ±0,6) | L1 (пред. откл.  ) | Масса, кг |
| ЗШК-118 | З-101 | ТТ82×5,08×1:32 | 118 | 114,0 | 100 | 62 | 275 | 10 |
| ЗШК-133 | З-108 | ТТ94×5,08×1:32 | 133 | 127,5 | 115 | 72 | 310 | 15 |
| ЗШК-178 | З-147 | ТТ132×5,08×1:32 | 178 | 170,5 | 156 | 101 | 350 | 29 |
| ЗУК-108 | З-86 | ТТ78×5,08×1:32 | 108 | 103,5 | 94 | 54 | 260 | 8 |
| ЗУК-120 | З-102 | ТТЭ4×5,08×1:32 | 120 | 116,0 | 110 | 70 | 285 | 9 |
| ЗУK-146 | З-146 | ТТ107×5,08×1:32 | 146 | 140,5 | 125 | 82 | 310 | 16 |
| ЗУК-155 | З-133 | ТТ122×5,08×1:32 | 155 | 150,5 | 140 | 95 | 325 | 17 |
Примечание (к табл. 3 к 4).Допускается изготовлять ниппели замков с длинами, укороченными не более, чем на 20 мм по сравнениюс номинальной длиной, в количестве не более 3 % замков от партии.

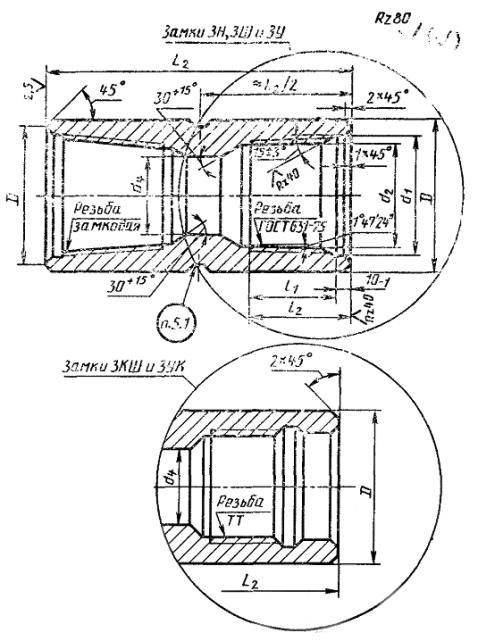

1.5. Размеры муфт замков должны соответствовать указанным на черт. 4 и в табл. 5 (для замков ЗН, ЗШ и ЗУ) ина черт. 4 и 9 и в табл.6 и 11 (для замков ЗШК и ЗУК).
Черт. 4
Таблица5
Размеры в мм
| Обозначение типоразмера замка | Обозначение замковой резьбы | D (пред. откл. ±0,5) | Наружный диаметр упорного торца D1 (пред. откл. ±0,5) | Диаметр цилиндрической выточки d1 (пред. откл. ±0,5) | Внутренний диаметр резьбы в плоскости торца d2 (справочный) | d4 (пред. откл. ±0,6) | L2 (пред. откл.  ) | Расстояние от торца до конца резьбы с полным профилем l1 (пред. откл. +5) | Длина конуса под резьбы l2 (пред. откл. +8) | Масса, кг |
| ЗН-80 | З-66 | 80 | 76,5 | 63,5 | 57,451 | 36 | 240 | 77 | 87 | 6,5 |
| ЗН-95 | З-76 | 95 | 91,0 | 76,2 | 70,151 | 45 | 260 | 90 | 100 | 8,5 |
| ЗН-108 | З-88 | 108 | 103,5 | 92,0 | 86,026 | 58 | 275 | 11,0 |
| ЗН-113 | З-88 | 113 | 108,5 | 12,5 |
| ЗН-140 | З-117 | 140 | 134,5 | 117,5 | 111,426 | 78 | 305 | 110 | 120 | 19,0 |
| ЗН-172 | З-140 | 172 | 164,5 | 144,5 | 138,426 | 98 | 340 | 115 | 125 | 31,0 |
| ЗН-197 | З-152 | 197 | 186,0 | 171,5 | 165,401 | 122 | 365 | 121 | 131 | 41,0 |
| ЗШ-108 | З-86 | 108 | 103,5 | 76,2 | 70,151 | 54 | 260 | 90 | 100 | 11,0 |
| ЗШ-118 | З-101 | 118 | 114,0 | 92,0 | 86,026 | 62 | 275 | 12,5 |
| ЗШ-133 | З-108 | 133 | 127,5 | 104,8 | 98,726 | 72 | 300 | 100 | ПО | 20,0 |
| ЗШ-146 | З-121 | 146 | 140,5 | 117,5 | 111,426 | 80 | 305 | 110 | 120 | 20,5 |
| ЗШ-178 | З-147 | 178 | 170.5 | 144,5 | 138,426 | 101 | 353 | 115 | 125 | 33,0 |
| ЗШ-203 | З-171 | 203 | 196,0 | 171,5 | 165,401 | 127 | 335 | 121 | 131 | 40,0 |
| ЗУ-86 | З-73 | 86 | 82,5 | 70,6 | 64,588 | 44 | 240 | 77 | 87 | 8,0 |
| ЗУ-108 | З-86 | 108 | 103,5 | 84,9 | 78,889 | 54 | 260 | 11,0 |
| ЗУ-120 | З-102 | 120 | 116,0 | 100,3 | 94,256 | 78 | 285 | 83 | 93 | 13,5 |
| ЗУ-146 | З-122 | 146 | 140,5 | 117,5 | 111,426 | 95 | 305 | 110 | 120 | 20,0 |
| ЗУ-155 | З-133 | 155 | 150,5 | 130,2 | 124,126 | 105 | 320 | 21,5 |
| ЗУ-185 | З-161 | 185 | 180,0 | 157,2 | 151,126 | 132 | 340 | 115 | 125 | 29,0 |
Таблица 6
Размеры в мм
| Обозначение типоразмера замка | Обозначение замковой резьбы | Обозначение резьбы для соединения замка с трубами | D (пред. откл. ±0,5) | Наружный диаметр упорного торца D1 (пред. откл. ±0,5) | D4 (пред. откл. ±0,6) | L2 (пред. откл.  ) | Масса, кг |
| ЗШК-118 | З-101 | ТТ82×5,08×1:32 | 118 | 114,0 | 62 | 275 | 12 |
| ЗШК-133 | З-108 | ТТ94×5,08×1:32 | 133 | 127,5 | 72 | 310 | 17 |
| ЗШК-178 | З-147 | ТТ132×5,08×Д:32 | 178 | 170,5 | 101 | 350 | 32 |
| ЗУК-108 | З-86 | ТТ78×5,08×1:32 | 108 | 103,5 | 54 | 260 | 9 |
| ЗУК-120 | З-102 | TT94×5,08×1:32 | 120 | 116,0 | 70 | 28,5 | 11 |
| ЗУК-146 | З-122 | ТТ107×5,08×1:32 | 146 | 140,5 | 82 | 310 | 20 |
| ЗУК-155 | З-133 | ТТ122×5,08×1:32 | 155 | 150,5 | 95 | 325 | 21 |
Примечание к табл. 5 и 6. Допускается изготовлять муфтызамков с длинами, укороченными не более чем на 20 мм по сравнению с номинальнойдлиной, в количестве не более 3 % замков от партии.

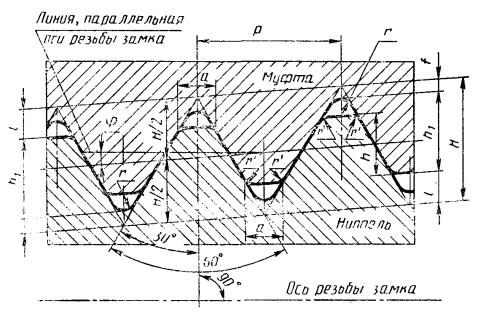

1.6. Форма и размеры профиля замковой резьбы (правой и левой) должнысоответствовать указанной на черт. 5 и в табл. 7.
1.4 - 1.6. (Измененная редакция, Изм. № 1).
Черт. 5
Таблица 7
Размеры в мм
| Элементы профиля резьбы | Размеры профиля |
| I | II | III | IV |
| Число ниток на длине 25,4 мм |
| 5 | 4 |
| Шаг резьбы Р | 5,080 | 6,350 |
| Конусность резьбы 2tgj | 1:4 | 1:6 |
| Высота остроугольного профиля Н | 4,376 | 5,471 | 5,487 |
| Высота профиля резьбы h1 | 2,993 | 3,742 | 3,755 | 3,095 |
| Рабочая высота профиля h | 2,626 | 3,283 | 3,293 | 2,634 |
| Высота среза вершины l | 0,875 | 1,094 | 1,097 | 1,42.7 |
| Усечение впадины, f | 0,508 | 0,635 | 0,965 |
| Площадка а* | 1,016 | 1,270 | 1,651 |
| Радиус закругления впадины r* | 0,508 | 0,635 | 0.965 |
| Радиус сопряжения r’, не более | 0,38 |
| Угол уклона j | 7°730" | 4°4548" |
* Размеры приведены для проектирования резьбообразующего инструмента.
Примечание.Шаг резьбы Р измеряется параллельно оси резьбы замка.

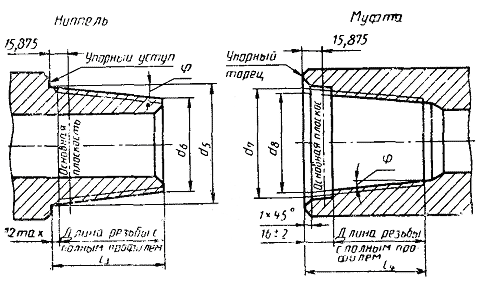

1.7. Размеры замковых соединений должны соответствовать указанным на черт,6 и в табл. 8.
Черт. 6
Таблица 8
Размеры в мм
| Обозначение замковой резьбы | Число ниток на длине резьбы 25,4 мм | Конусность 2tgj | Форма профиля | Средний диаметр резьбы в основной плоскости dcp | Ниппель | Муфта |
| Диаметр большего основания конуса d5 (справочный) | Диаметр меньшего основания конуса d6 (справочный) | Длина конуса l3 (пред откл. -2) | Диаметр конической выточки в плоскости торца d7 (пред. откл. ±0,6) | Внутренний диаметр резьбы в плоскости торца d8 (справочный) | l4 не менее |
| З-66 | 5 | 1:4 | I | 60,080 | 66,674 | 47,674 | 76 | 68,3 | 61,422 | 82 |
| З-73 | 4 | 1:6 | IV | 67,767 | 74,047 | 60,380 | 74,6 | 67,779 |
| З-76 | 5 | 1:4 | I | 63,605 | 76,200 | 53,950 | 89 | 77,8 | 70,948 | 95 |
| З-86 | 4 | 1:6 | IV | 80,848 | 85,128 | 71,295 | 87,7 | 80,860 |
| З-88 | 5 | 1:4 | I | 82,293 | 83,887 | 66,137 | 95 | 90,5 | 83,635 | 101 |
| З-101 | 94,844 | 101,438 | 77,688 | 102,8 | 96,186 |
| З-102 | 4 | 1:6 | IV | 96,723 | 10-2,003 | 85,003 | 102 | 103,6 | 96,735 | 108 |
| З-108 | 103,429 | 108,709 | 89,709 | 114 | 110,3 | 103,441 | 120 |
| З-117 | 5 | 1:4 | I | 110,868 | 117,462 | 90,462 | 108 | 119,1 | 112,210 | 114 |
| З-12,1 | 115,113 | 121,709 | 96,209 | 102 | 123,8 | 116,457 | 108 |
| З-122 | 4 | 1:6 | IV | 117,500 | 122,780 | 103,780 | 114 | 124,6 | 117,512 | 20 |
| З-133 | 128,059 | 133,339 | 114,339 | 1.34,9 | 128,071 |
| З-140 | 1:4 | II | 132,944 | 140,195 | 110,195 | 120 | 141,7 | 133,629 | 126 |
| З-147 | 1:6 | III | 142,011 | 147,949 | 126,782 | 127 | 150,0 | 141,363 | 133 |
| З-152 | 146,248 | 152,186 | 131.019 | 154,0 | 145,600 |
| З-161 | 155,981 | 161,920 | 140,753 | 163,8 | 155,334 |
| З-171 | 165,598 | 171,536 | 150,369 | 173,8 | 164,950 |
1.8. Предельные отклонениязамковой резьбы должны быть следующие:
шага на длине резьбы 25,4 мммежду любыми двумя
нитками,мм.............................................................................................. ±0,05
шага навсей длине резьбы, мм................................................................ ±0,11
половиныугла профиля резьбы, мин...................................................... ±30
конусностина длине конуса 100 мм:
наружногои среднего диаметра ниппеля, мм....................................... +0,25
внутреннегои среднего диаметра муфты, мм....................................... -0,25

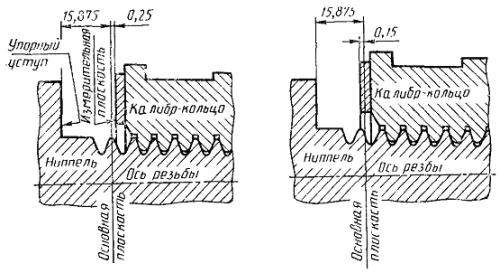

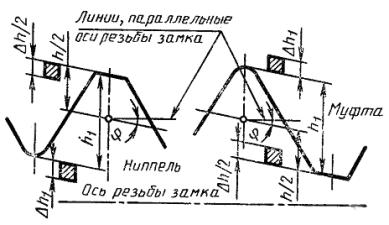

1.9. Предельные отклонения высоты профиля замковой резьбы должнысоответствовать указанным на черт. 7 и в табл. 9.
Черт. 7
Таблица 9
мм
| Шаг резьбы | Предельные отклонения высоты профиля резьбы ниппеля и муфты |
|
| Dh1 |
| 5,08 | -0,12 | +0,08 |
| 6,35 | -0,18 | +0,12 |
Примечание. Предельные отклонения, указанные в табл. 9,являютея исходными для проектирования резьбообразующего инструмента ифакультативными для изделий.

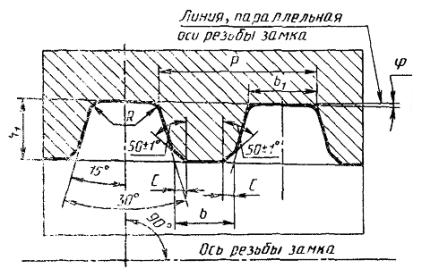

1.10. Форма и размеры профиля резьбы трубной трапецеидальной ТТ (правой илевой) должны соответствовать указанной на черт. 8 и в табл. 10.
Черт. 8
Таблица 10
Размеры в мм
| Элементы профиля резьбы | Нормы |
| Шаг резьбы Р | 5,08 |
| Конусность резьбы 2 tgj | 1:32 |
| Угол уклона j | 0°5342" |
| Высота профиля резьбы h1 | 1,90+0,10 |
| Площадка b | 1,88 |
| Площадка b1 | 2,18+0,05 |
| Радиус сопряжения R | 0,30 - 0,05 |
| Ширина скоса С | 0,30+0,05 |
Примечания:
1. Шаг резьбы Р измеряется параллельно оси резьбызамка.
2. Предельные отклонения, указанные в табл. 10,за исключением предельного отклонения на высоту профиля резьбы h1, являютсяисходными для проектирования резьбообразующего инструмента и факультативнымидля изделий.
3.Допускается замена скосов Сх50° радиусом скругления 0,35+0;05 мм.

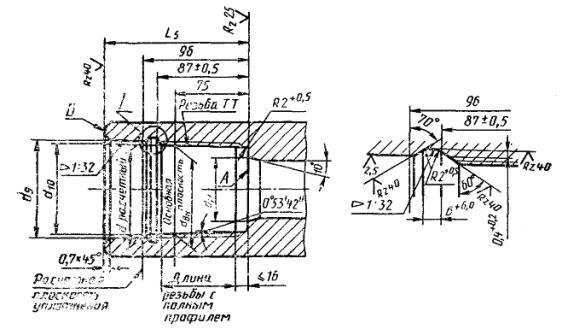

1.11. Рзамеры концов ниппеля и муфты с резьбой ТТ должны соответствоватьуказанным на черт 9 и в табл. 11.
Черт. 9
Таблица 11
мм
| Обозначение резьбы | Внутренний диаметр резьбы в основной плоскости dвн | Диаметр конической расточки в расчетной плоскости уплотнения dрасч | Диаметр конической расточки в плоскости торца d9 (справочный) | Внутренний диаметр резьбы в плоскости торца d10 (справочный) | d11 (пред. откл. +0,5) | l5 (пред. откл. ±0,3) |
| ТТ78×5,08×1:32 | 78,35 | 84,25 | 85,375 | 80,131 | 55 | 132 |
| ТТ82×5,08×1:32 | 82,34 | 88,24 | 89,365 | 84,121 | 63 |
| ТТ94×5,08×1:32 | 94,31 | 100,21 | 101,335 | 96,091 | 73 |
| ТТ107×5,08×1:32 | 107,29 | 113,19 | 114,565 | 109,321 | 83 | 140 |
| ТТ122×5,08×1:32 | 122,25 | 128,15 | 129,525 | 124,281 | 96 |
| ТТ132×5,08×1:32 | 132,2.3 | 138,13 | 139,505 | 134,261 | 102 |
Примечание. Обозначение трубной трапецеидальной резьбыопределяется буквами ТТ, внутренним диаметром резьбы в основной плоскости (dвн) в целых числах(без дробных долей), шагом и конусностью резьбы.
(Измененная редакция, Изм. №1).
1.12. Предельные отклонения резьбы ТТ должны быть следующие:
шага надлине резьбы 25,4 мм между любыми двумя нитками, мм................... ±0,05
шага навсей длине резьбы, мм............................................................................... ±0,10
половиныугла профиля резьбы, мин..................................................................... ±45
конусностина длине конуса 65 мм по внутреннему и
наружномудиаметрам, мм...................................................................................... -0,20
1.13. Предельные отклонения конусности конической расточки на всей длине ее±0,05 мм.
2.1. Замки должны изготовляться в соответствии с требованиями настоящегостандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Замки должны изготовляться из стали марки 40ХН по
ГОСТ 4543-71
. Механические свойства термически обработанных замков должнысоответствовать указанным ниже:
временноесопротивление разрыву sв,кгс/см2,не менее............ 90
пределтекучести sт, кгс/см2, неменее.......................................... 75
относительноеудлинение δ5, %, не менее.................................... 10
относительноесужение ψ, %, не менее........................................ 45
ударнаявязкость dк, кгс·см/см2, неменее..................................... 7
твердостьпо Бринеллю НВ, в пределах........................................ 285... 341
2.3. На наружной и внутренней поверхностях замка недолжно быть трещин,волосовин, плен, раковин и расслоений. Вырубка, заварка и заделка дефектныхмест не допускаются.
2.4. Поверхности упорного уступа ниппеля и упорного торца муфты должныбыть гладкими, без заусенцев, рванин, забоин и других дефектов, нарушающихплотность соединения. Знаки маркировки на данные поверхности наносить недопускается.
2.5. Разностенность ниппеля у торца конуса (размер d6, черт. 6) не должны превышать для замков ЗШ-108, ЗШ-118, ЗШ-133, ЗШ-146,ЗУ-106, ЗУ-120, ЗУ-86, ЗУ-146, ЗУ-155,ЗУК-Ю8, ЗШК-П8, ЗШК-133, ЗУК-120, ЗУК-146 и ЗУК-155 1,5 мм, для остальных замков - 2 мм.
2.6. Допуск перпендикулярности упорных торцев ниппеля и муфты к осизамковой резьбы не должен быть более 0,1 мм, а допуск плоскостности на ширинеупорного уступа ниппеля и упорного торца муфты - 0,07 мм.
2.7. Допуск перпендикулярности торцев А и Б (черт. 9) к оси резьбы ТТ не долженбыть более 0,06 мм. Отклонения от плоскостности на ширине этих торцев не должныбыть более 0,06 мм.
2.8. Замковая резьба и резьбы ТТ должны быть гладкими, без забоинвыкрошенных ниток, заусенцев, рванин, продольных углублений вдоль образующейрезьбы и других дефектов, нарушающих непрерывность, герметичность и прочностьрезьбы.
2.9. Параметры шероховатости поверхности замковой резьбы и резьбы ТТдолжны быть Rz ³ 20мкм по
ГОСТ 2789-73
.
2.10. Заходной виток замковой резьбы ниппеля и муфты должен быть притуплёндо основания профиля или выполнен в виде скоса под углом 30° - 3° к оси резьбы.
2.11. Резьбы замков и конические расточки должны быть фосфатированы.
2.12. Допуск соосности осей замковой резьбы и трубной не должен быть более0,6 мм в плоскости торца и 1,75 мм на длине 1 м.
2.13. Допуск соосности осей конической выточки замковой резьбы ицилиндрической выточки резьбы, предназначенной для соединения замков ЗН, ЗШ иЗУ с трубами, не должен быть более 0,6 мм.
2.14. Допуск соосности осей резьбы ТТ и конической расточки концов замковЗШK и ЗУК, предназначенных для соединения с трубами, не должен быть более0,04 мм.
2.15. Допускается наличие фаски не на всей боковой поверхности, выполненнойпод углом 10° между диаметром проходного отверстия и торцем А (черт. 9), чернота на этойповерхности при отсутствии заусенцев на упорном торце А.

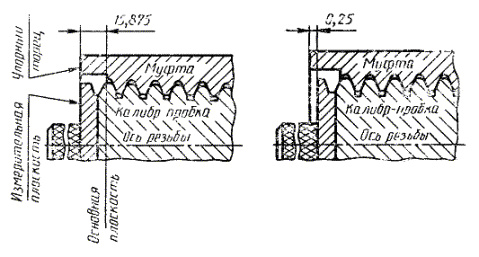

2.16. Величина натяга замковой резьбы ниппеля должна быть 15,875
мм (черт. 10).
Черт. 10
Величина натяга замковойрезьбы муфт с резьбой до 3 - 122 включ. должна находиться впределах указанных, на черт. 11,. остальных- на черт. 12.
(Измененная редакция, Изм. №1).
Черт. 11
Черт. 12
Черт. 13

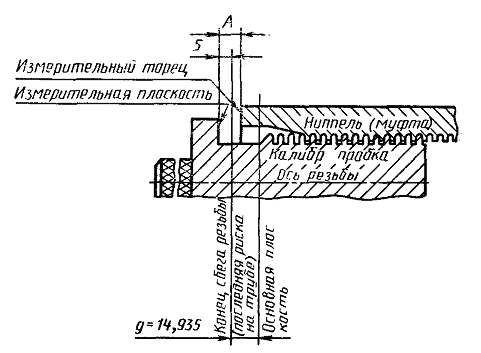

2.17. Величина натяга резьбы, предназначенной для соединения замков ЗН, ЗШи ЗУ с трубами, должна быть А = 8 ± 2,4 мм (черт. 13).

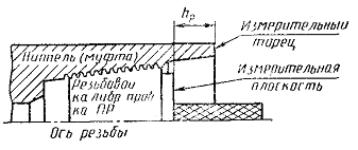

2.18. Величина натяга hp (черт. 14) резьбы ТТ не должна быть более:
42 ± 1,6 мм - для замков ЗУК-108, ЗШК-118, ЗУК-120 и ЗШК-133;
50 ± 1,6 мм - для остальных замков.
Черт. 14

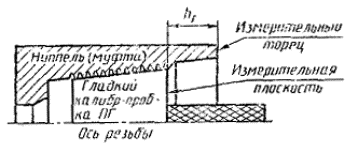

2.19. Величина натяга hг (черт. 15) резьбы ТТ не должна бытьболее:
54 ± 1,6 мм - для замков ЗУК-108, ЗШК-П8, ЗУК-120 и ЗШК-133;
62 ± 1,6 мм - для остальных замков.
Черт. 15

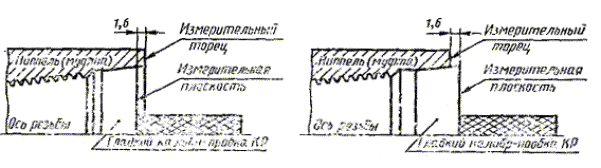

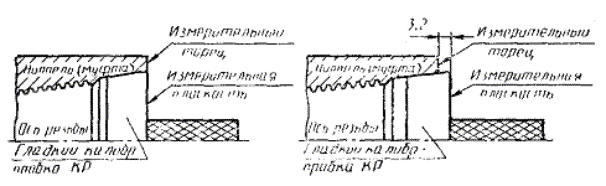

2.20. Предельные отклонения величины диаметра в расчетной плоскостиконической расточки замков ЗШК и ЗУК должны быть следующие:
±1,6 мм - для замков ЗУК-108и ЗШК-118 (черт. 16);
+3,2 мм - для остальныхзамков (черт. 17).
Черт. 16
Черт. 17

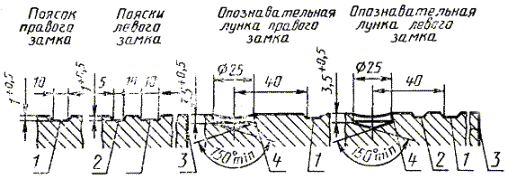

2.21. На ниппелях и муфтах должен быть проточен поясок для маркировки, а наниппелях и муфтах левых замков, кроме пояска для маркировки, должен бытьпроточен также опознавательный поясок (черт. 18).
Правые и левые ниппели имуфты ЗУ-120, ЗУ-155, ЗУК-120 и ЗУК-155 должны иметь опознавательную лунку(черт. 18).
2.20, 2.21. (Измененная редакция,Изм. № 1).
1 - поясок для маркировки; 2 - опознавательныйпоясок: 3 - упорный торец муфты или упорный уступ ниппеля; 4 - опознавательнаялунка.
Черт. 18
2.22. Ресурс замка до среднего ремонта - не менее 500 свинчиваний.
(Введен дополнительно, Изм. № 1).
3.1. Химический состав стали замков должен проверяться по
ГОСТ 7565-81
.
3.2. Механические свойства стали замков должны проверяться на образцах,отобранных от партии деталей одного типоразмера, прошедших термообработку поодинаковому режиму.
3.3. Испытание на растяжение должно проводиться по
ГОСТ 10006-80
на продольных образцах.
3.4. Испытание на ударную вязкость должно проводиться по
ГОСТ 9454-78
.
3.5. Твердость должна проверяться на каждом ниппеле и каждой муфте по
ГОСТ 9012-59
.
3.6. Разностенность должна проверяться у каждого ниппеля.
3.7. Допуски плоскостности и перпендикулярности упорных уступов ниппеля имуфты, а также торцев А и Б (черт. 9) должны проверяться укаждого ниппеля и каждой муфты.
3.8. Качество покрытия на резьбе должно проверяться выборочно всоответствии с
ГОСТ 9.302-88
.
3.9. Допуск соосности резьб обоих концов ниппелей и муфт должно проверятьсявыборочно.
3.10. Конусность замковой резьбы по наружному диаметру наружных резьб и повнутреннему диаметру внутренних резьб, а также конической расточки резьбы ТТдолжны проверяться у каждого ниппеля и каждой муфты.
3.11. Отклонения от шага резьбы, половины угла профиля всех резьб,конусность по среднему диаметру (для замковой резьбы и резьбы, предназначеннойдля соединения замков ЗН, ЗШ и ЗУ с трубами), а также конусность по наружномудиаметру резьбы ТТ должны проверяться периодически.
3.12. Допуск соосности резьб, соответствующих выточек и расточки согласнопп. 2.12 - 2.14, проверяется выборочно.
3.13. Натяг замковой резьбы и резьбы, предназначенной для соединения замкас трубами, должен проверяться у каждого ниппеля и каждой муфты.
3.14. Величина диаметра в расчетной плоскости конической расточки замковЗШК и ЗУК должна проверяться у каждого ниппеля и каждой муфты.
3.15. Периодичность проверок отдельных параметров замков (не оговоренныхособо) определяется предприятием-изготовителем.
4.1. Механические свойства замков (п. 2.2) должны проверяться наобразцах, вырезанных из замкового конца ниппеля.
Образцы должны вырезатьсяметодом, не изменяющим структуры и механических свойств стали проверяемойдетали замка. Наличие резьбы на образцах не обязательно.
(Измененная редакция, Изм. № 2).
4.2. Проверка твердости должна проводиться на наружной цилиндрическойповерхности каждого ниппеля и каждой муфты в двух местах: на расстоянии 15 - 20мм от пояска для маркировки и на этом же расстоянии от торца ниппеля и от торцамуфты.
4.3. Плоскостность (пп. 2.6, 2.7) должна проверяться по всейширине упорных поверхностей ниппелей и муфт с помощью универсальногоинструмента или специальных приборов. Перпендикулярность в каждом ниппеле и вкаждой муфте проверяется одновременно с проверкой резьбы калибрами.
Перпендикулярность (пп. 2.6 и 2.7)определяется как разность наибольшего и наименьшего расстояния междуизмерительной плоскостью калибра и упорными поверхностями ниппелей и муфт.
4.4. Качество покрытия на резьбе (п. 2.11) проверяется в трехравномерно расположенных точках по окружности нитки резьбы капельным или другимспособом.
4.5. Соосность резьб (пп. 2.12 - 2.14) обоих концов ниппелей имуфт проверяется следующим способом.
Проверяемую деталь замкаодним концом свинчивают с контрольной оправкой, точно центрированной вприспособлении (или на токарном станке), другим концом деталь свинчивают совторой оправкой шлифованная цилиндрическая часть которой, длиной 100 - 200 мм,соосна с нарезанной частью. Вращая деталь, определяют биение второй оправки у торцадетали и на конце оправки при помощи индикатора часового типа. Отклонение отсоосности у торца определяется непосредственно по индикатору (отклонение отсоосности равно половине величины биения). Перекос осей на длине 1 м определяютиз соотношения величин биения у торца детали и у конца оправки.
4.6. Конусность по наружному диаметру наружных резьб и по внутреннемудиаметру внутренних резьб (для замковой резьбы и резьбы, предназначенной длясоединения замков ЗН, ЗШ и ЗУ с трубами) (п. 1.8) должна проверятьсягладкими коническими калибрами (кольцами и пробками) с применениемпластинчатого щупа:
шириной 3 мм для замков; отЗН-80 до ЗН-140; от ЗШ-108 до ЗШ-146; от ЗУ-86 до ЗУ-155 и шириной 4 мм дляостальных замков или при помощи других средств измерения.
4.7. Конусность резьбы ТТ по внутреннему диаметру, а также коническойрасточки ниппелей и муфт замков ЗШК и ЗУК (пп. 1.12 и 1.13) должна проверятьсярабочими гладкими коническими калибрами-пробками с применением пластинчатогощупа.
Ширина щупов: 4 мм длязамков ЗШК-178 и 3 мм для остальных замков.
4.8. Шаг резьбы, половина угла профиля и высота профиля всех резьб,конусность по среднему диаметру (для замковой резьбы, предназначенной длясоединения замков ЗН, ЗШ и ЗУ с трубами), а также конусность по наружномудиаметру резьбы ТТ (пп. 1.6 - 1.12) должны проверяться с помощью универсальных измерительных средств илиспециальных приборов.
4.9. Соосность резьб соответствующих выточек и расточки (пп. 2.13 и 2.14) проверяют с помощьюуниверсальных измерительных средств.
4.10. Перед проверкой величины натяга всех резьб с поверхности резьбыниппелей и муфт должны быть удалены заусенцы или другие шероховатости. Калибрыи изделия должны быть тщательно очищены, и на поверхность резьбы должен бытьнанесен тонкий слой жидкого масла. Резьбовые калибры должны навинчиваться нарезьбу до отказа усилием одного человека с применением рычага длиной 150 мм.
4.11. Приконтроле величины натяга замковой резьбы муфт с резьбой до 3-133 измерительнаяплоскость любого рабочего резьбового калибра-пробки должна совпадать с упорнымторцом или заходить за торец на 0,25 мм (черт. 11), а у муфт с резьбой 3 -133 и выше - должна совпадать с упорным торцом или не доходить до торца на 0,25мм (черт. 12).
До 01-01.93 при проверкенатяга муфт калибрами потребителя измерительная плоскость резьбовогокалибра-пробки для резьб до 3-122 включительно должна заходить за упорныйторец, не более, чем на 0,50 мм или не доходить до торца не более чем на 0,10мм, а для остальных резьб измерительная плоскость калибра должна заходить заторец не более чем на 0,25 мм или не доходить до торца не более, чем на 0,35мм.
4.12. При контроле величины натяга замковой резьбы ниппеля измерительнаяплоскость любого рабочего резьбового калибра-кольца должна находиться нарасстоянии 15,875
мм от упорного уступа.
До 01.01.93 при проверкенатяга ниппелей калибрами у потребителя измерительная плоскость резьбовогокалибра-кольца должна находиться для резьб до 3 - 122 включительно на расстоянии 15,875
мм от упорного уступа, а для остальных резьб - на расстоянии15,875
мм от упорного уступа.
4.11, 4.12. (Измененная редакция, Изм. № 1, 2,3, 4).
4.13. При контроле величины натяга резьбы ТТ замков ЗУК-108, ЗШК-118,ЗУК-120 и ЗШК-133 измерительная плоскость любого рабочего калибра-пробки должнанаходиться на расстоянии 54 ± 1,6 мм от торца детали замка, у остальныхразмеров замком - на расстоянии 62 ± 1,6 мм.
4.14. При контроле величины диаметра в расчетной плоскости коническойрасточки замков ЗУК-108 и ЗШК-118 измерительная плоскость любого рабочегокалибра-пробки должна совпадать с торцом детали замка. Предельные отклонениявеличины натяга ±1,6 мм. Для остальных замков измерительная плоскость должнасовпадать с торцом детали замка или не доходить до торца на 3,2 мм.
5.1. На ниппеле и муфте каждого замка на поясках для маркировки должнабыть нанесена маркировка в следующем порядке:
товарный знакпредприятия-изготовителя;
типоразмер замка;
дата выпуска (месяц, год);
обозначение настоящегостандарта.
5.2. Маркировка должна быть произведена четко клеймами шрифтом ПО-6, ПО-8по ГОСТ 2930-62.
5.3. Резьбы замков, поверхности конических расточек и упорные уступы(торцы) для предохранения от коррозии должны быть покрыты антикоррозионнойсмазкой по
ГОСТ 9.014
-88.
5.4. При транспортировании ниппелей и муфт раздельно замковая резьба иупорный уступ (торец), а замков ЗШК и ЗУК также резьба ТТ и коническая расточкадолжны быть предохранены от повреждений.
Способ упаковки и защиты отповреждений устанавливается по согласованию с потребителем.
(Измененная редакция, Изм. № 1).
5.5. Каждая партия замков, а также ниппелей и муфт должна сопровождатьсядокументом, удостоверяющим соответствие их качества требованиям настоящегостандарта.
Документ должен содержать:
наименование организации, всистему которой входит предприятие-изготовитель;
наименованиепредприятия-изготовителя, его местонахождение (город) или условный адрес;
наименование изделий и ихобозначение;
дату выпуска;
количество изделий;
результаты проверок ииспытаний;
обозначение настоящегостандарта.
5.6. Замки, рассортированные по типоразмерам, должны храниться под навесомили в закрытом помещении, уложенными в штабели или в вертикальном положении.
При укладке замков должнобыть обращено внимание на предохранение резьб и упорных поверхностей ниппелей имуфт от механических повреждений
СОДЕРЖАНИЕ
