УСТАНОВКИ ПРОВОДНОЙ СВЯЗИ

СХЕМЫ ЗАЩИТЫ ОТ ОПАСНЫХ
НАПРЯЖЕНИЙ И ТОКОВ, ВОЗНИКАЮЩИХ
НА ЛИНИЯХ

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ГОСТ 5238-81

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.01.83

Настоящий стандартраспространяется на станционные и линейные установки сетей междугородной,городской, сельской и железнодорожной телефонно-телеграфной связи иустанавливает основные технические требования к схемам защиты установокпроводной связи от опасных напряжений и токов, возникающих на линиях связи пригрозовых разрядах, и других импульсных воздействиях, при опасном влиянии линийэлектропередачи и соприкосновении проводов линий связи с проводами линийэлектропередачи напряжением до 600 В, а также технического персонала иабонентов от акустических ударов.

Стандарт предназначен дляиспользования при проектировании сооружений связи и эксплуатации станционного илинейного существующего оборудования.

Стандарт нераспространяется:

- на установки проводнойсвязи энергосистем, линии которых обслуживаются как высоковольтные;

- на установки проводнойсвязи, расположенные внутри защитного заземляющего контура установок высокогонапряжения или вне этого контура, если потенциал земли может достигать опасныхзначений;

- на устройствасигнализации, централизации и блокировки (СЦБ) на железных дорогах.

(Измененная редакция, Изм. №1, 2).

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1.Конкретные схемы и типы применяемых приборов защиты для аппаратуры различныхсистем передачи (К-24, К-60П, К-60П-4, К-120, К-300, К-1920, К-3600, ИКМ-12,ИКМ-15, «ЗОНА» ИКМ 30/4, ИКМ-30, ИКМ-120 и др.) определяют при разработкесистемы с проведением необходимых исследований.

(Измененная редакция, Изм. №1).

1.2. Пересечение кабельных ивоздушных линий связи с линиями электропередачи и электрифицированных железныхдорог (ЭЖД) - по нормативно-технической документации (НТД).

1.3. Меры защиты линийпроводной связи на пересечениях с контактными сетями трамвая и троллейбуса - поГОСТ67.

1.4. Значения электрическогосопротивления заземляющих устройств для схем и приборов защиты - по ГОСТ464.

1.5. Меры защиты установокпроводной связи при наличии опасного напряжения на линиях связи от влияниялиний электропередачи и ЭЖД - по НТД.

1.6. Искровые разрядникитипов ИР-7, ИР-10, ИР-15 и ИР-20 должны быть выполнены из вязочной проволокиили с использованием коробок каскадной защиты (ККЗ).

Искровые разрядники типовИР-0,2 и ИР-0,3 должны быть выполнены только в коробках каскадной защиты илипри помощи держателей разрядников Р-350.

1.7. В схемах защиты должныприменяться термические катушки ТК-0,25 (ТК-0,3) или плавкие вставки типа ВП.

(Измененная редакция, Изм. №2).

1.8. Состояние приборовзащиты, т.е. разрядное напряжение газонаполненных разрядников, расстояние(воздушный промежуток) между электродами искровых разрядников (ИР-0,2, ИР-0,3,ИР-7, ИР-10, ИР-15, ИР-20) должно проверяться: перед началом грозового периода(весной), после сильных грозовых разрядов (прямых ударов молнии) в линии связии после производства различных ремонтных работ на линии и в защитныхустройствах.

1.9. Установки (коммутаторыи другое оборудование) диспетчерской и директорской связи, имеющие линии связи,идущие по территории предприятия и вне территории предприятия, должны бытьзащищены согласно мерам защиты, указанным в разд. 3 или 4.

1.10. Разработкадополнительных устройств и схем защиты нового и импортного оборудования связипри необходимости должна проводиться разработчиком. Дополнительные устройствазащиты должны входить в состав нового оборудования.

(Измененная редакция, Изм. №1).

1.11.Защита подземных кабелей связи от ударов молнии - по НТД.

1.12. Устанавливаемое наместных телефонных сетях импортное оборудование должно удовлетворятьтребованиям настоящего стандарта.

(Введен дополнительно, Изм.№ 1).

1.13. Для физическихабонентских линий ЭАТС-200, проложенных в канализации, защита не требуется. Дляквазиэлектронной станции (АТС КЭ «Квант») требуется 100 %-ная защита.

1.14. Уплотненные линиикросса городской телефонной станции требуют 100 %-ной защиты.

1.13, 1.14 (Введеныдополнительно, Изм. № 2).

2. ЗАЩИТА УСТАНОВОКМЕЖДУГОРОДНОЙ ПРОВОДНОЙ СВЯЗИ И ИЗБИРАТЕЛЬНОЙ ЖЕЛЕЗНОДОРОЖНОЙ СВЯЗИ

2.1. Меры защиты установок проводной связи, включенных в междугородныеподземные кабельные линии

2.1.1.Защита аппаратуры связи, включенной в подземные кабельные линии, должна производиться:

а) на вводе подземныхкабелей (на всех жилах кабелей, включая незадействованные), если электрическаяпрочность линейных трансформаторов, фильтров и других устройств связи итокопроводников, к которым подключены жилы кабеля, меньше электрическойпрочности изоляции жил кабелей по отношению к металлической оболочке кабеля илик заземленному экрану;

б) на входе и выходеаппаратуры, если в трактах возникают напряжения и токи, опасные для применяемыхэлектрорадиоэлементов;

в) в цепи электропитания усилителей,если вследствие влияния грозы или линий электропередачи, или ЭЖД возникающие вцепях электропитания посторонние токи превышают допустимые значения.

2.1.2.В качестве приборов защиты аппаратуры и оборудования могут применяться:

- на вводе кабелей -разрядники типов Р-34, Р-35, Р-78, РВ-500, РВ-1000, Р-63, Р-64, Р-76 и др. взависимости от значения напряжения дистанционного электропитания, типа кабелейи мер защиты их от ударов молнии, а также систем ВЧ-передачи;

- в линейных трактах -разрядники Р-4 с небольшим разрядным напряжением, стабилитроны, высокочастотныедиоды, динисторы;

- в цепи электропитанияусилителей - диоды, варисторы и защитные контуры, а также разрядники типа Р-56.

(Измененная редакция, Изм. №1, 2).

2.1.3. К разрядникам,включенным на вводе кабелей, предъявляют следующие требования:

- напряжение пробояразрядников должно быть ниже электрической прочности изоляции защищаемойустановки связи и превышать максимальное рабочее напряжение этой установки;

- пропускная способностьразрядника должна соответствовать техническим требованиям на защищаемуюустановку;

- сопротивление изоляции иемкость разрядников должны быть такими, чтобы не нарушалась работа цепей связи;

- после исчезновенияперенапряжения разрядник должен возвращаться в исходное состояние.

 К стабилитронам, динисторам, разрядникам, диодам, включаемым влинейном тракте, предъявляют требования:

- напряжение срабатыванияприборов должно быть ниже электрической прочности изоляции защищаемой установкисвязи и превышать максимальное рабочее напряжение этой установки;

- сопротивление изоляцииразрядников и емкость всех приборов должны быть такими, чтобы не нарушаласьработа цепей связи;

- после исчезновенияперенапряжения приборы должны возвращаться в исходное состояние.

К приборам, включаемым всхемах защиты в цепи электропитания усилителей, предъявляют следующиетребования:

- включение индуктивности исопротивления в защитном контуре не должно существенно уменьшать длину секциидистанционного питания;

- испытательное напряжениеемкостей, включенных в защитном контуре, должно превышать максимальное рабочеенапряжение с учетом максимального напряжения, возникающего при кратковременномвлиянии линий электропередач, а номинальное напряжение емкостей должнопревышать сумму максимального значения рабочего напряжения и максимальногоэффективного значения опасного напряжения при длительном влиянии линий высокогонапряжения частотой 50 Гц;

- напряжение пробоя диодов,установленных для защиты от кратковременного влияния, должно превышать сумму значениямаксимального рабочего напряжения и максимального эффективного значенияопасного напряжения при длительном влиянии.

(Введен дополнительно, Изм.№ 1).

2.2. Защита установок междугородной проводной связи и избирательнойжелезнодорожной связи, включенных в воздушные линии

2.2.1.Аппаратура междугородных телефонных станций и усилительных пунктов, а такжеоконечных пунктов избирательной железнодорожной связи, включенная в воздушныелинии связи, имеющие пересечения с проводами электрической сети напряжением380/220 В или с контактными сетями трамвая и троллейбуса, должна быть защищенапредохранителями и разрядниками по схемам:

- на черт. 1 - прикабельном вводе длиной до 500 м цветной и стальной уплотненных цепей;

- на черт. 2 - прикабельном вводе длиной до 500 м стальной неуплотненной цепи;

- на черт. 3 - привоздушном вводе цветной и стальной уплотненных цепей;

- на черт. 4 - привоздушном вводе стальной неуплотненной цепи.

Если длина кабельного вводапревышает 500 м, разрядники типов Р-35 (черт. 2) и Р-35 с дренажными катушками(черт. 1)на телефонных станциях и усилительных пунктах не включают.

2.2.2.Кабельные вставки на воздушных линиях связи должны быть защищены с обоих концовпо схемам:

- на черт. 5 - прицветной и стальной уплотненных цепях;

- на черт. 6 - пристальной неуплотненной цепи.

2.2.3. При наличии опасноговлияния линий электропередачи и ЭЖД в схемах защиты на вводе воздушных линий(см. черт. 1- 4),а также защиты кабельных линий (см. черт. 5 и 6) должны быть включеныразрядники типа Р-35 или РБ-280.

2.2.4. На подходах воздушныхлиний к устройствам связи, указанным в пп. 2.2.1 и 2.2.2,между каждым проводом и заземляющим устройством должны быть установленыискровые разрядники типов ИР-7, ИР-10, ИР-15 и ИР-20 по схемам:

- на черт. 7 - напроводах цветных цепей, подвешенных на 1 и 2-й траверсах траверсного профиля ина первых четырех крюках крюкового профиля;

- на черт. 8 - напроводах цветных цепей, подвешенных на 3 и 4-й траверсах траверсного профиля ина всех крюках ниже четвертого крюкового профиля, а также на всех проводах стальныхцепей независимо от их расположения.

2.2.5. Запирающие катушкидолжны быть защищены искровыми разрядниками по схеме на черт. 9, еслиони установлены в третьих цепях параллельных линий, не заходящих в усилительныепункты.

2.2.6. Телефонные аппараты впунктах служебной связи, включенные в провода воздушных линий, имеющихпересечение с проводами электрической сети напряжением 380/220 В или сконтактными сетями трамвая и троллейбуса, должны быть защищены предохранителямии разрядниками по схеме на черт. 10.

2.2.7. Аппаратурапромежуточных пунктов избирательной связи, включенная в провода воздушныхлиний, имеющих пересечение с проводами электрической сети напряжением 380/220 Вили с контактными сетями трамвая и троллейбуса, должна быть защищенапредохранителями и разрядниками по схемам:

- на черт. 11 - привоздушном вводе;

- начерт. 12        » кабельном      »

Если длина воздушных линиймежду пунктами избирательной связи менее 4 км, то включение искровыхразрядников типа ИР-15 в схемах черт. 11 и 12 не требуется.

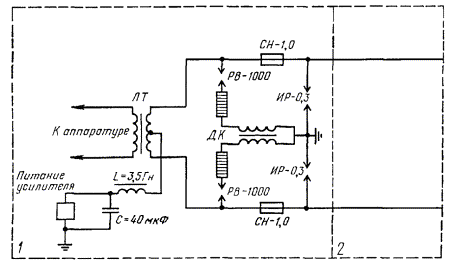

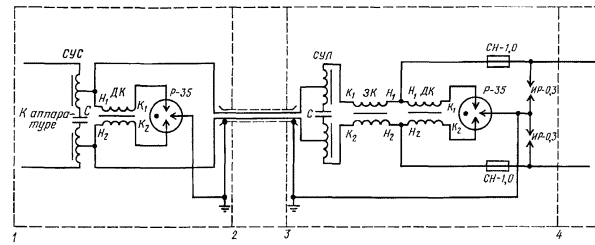

1 - междугородная телефонная станция, УП; 2 - кабельный ввод; 3- кабельная опора; 4 - цветная или стальная уплотненная цепьвоздушной линии

Черт. 1

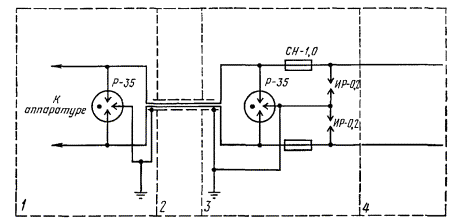

1 - междугородная телефонная станция, УП; 2 - кабельный ввод; 3- кабельная опора; 4 - стальная цепь воздушной линии

Черт. 2

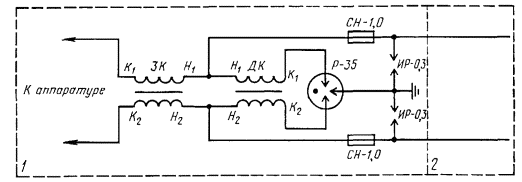

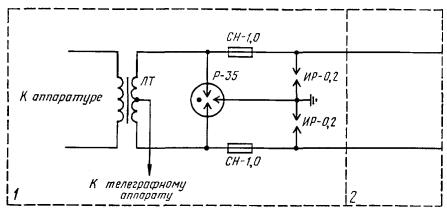

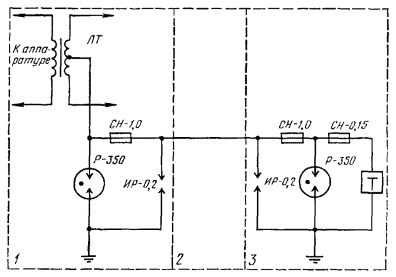

1 - междугородная телефонная станция, УП; 2 - цветная или уплотненнаястальная цепь воздушной линии

Черт. 3

1 - междугородная телефонная станция; 2 - неуплотненная стальная цепьвоздушной линии

Черт. 4

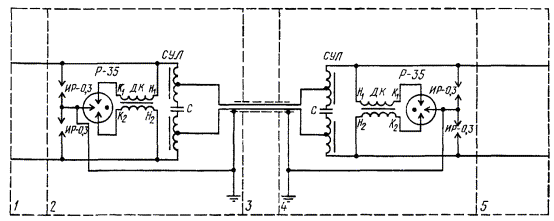

1 - цветная или уплотненная стальная цепь воздушной линии; 2 -кабельная опора; 3 - кабельная вставка; 4 - кабельная опора; 5- цветная или уплотненная стальная цепь воздушной линии

Черт. 5

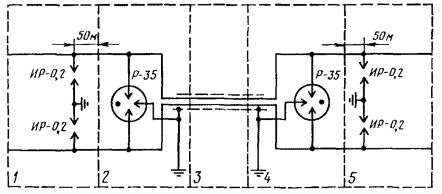

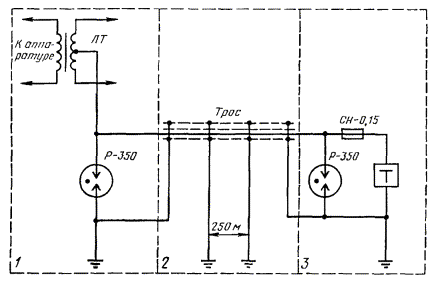

1, 5 - стальная неуплотненная цепь воздушной линии; 2, 4 - кабельнаяопора; 3 - кабельная вставка

Черт. 6

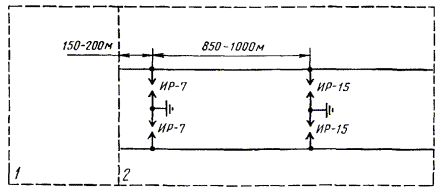

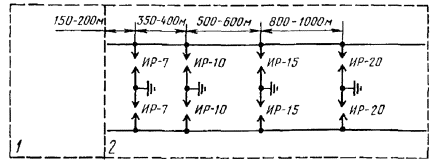

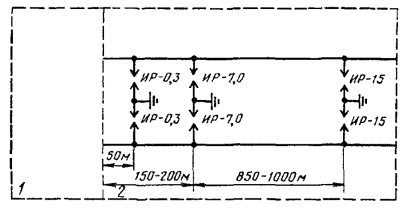

1 - междугородная телефонно-телеграфная станция, УП, кабельная опора; 2 -воздушная линия связи

Черт. 7

1 - междугородная телефонно-телеграфная станция, УП, кабельная опора; 2- воздушная линия связи

Черт. 8

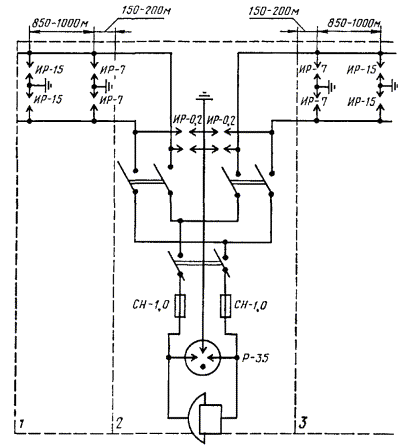

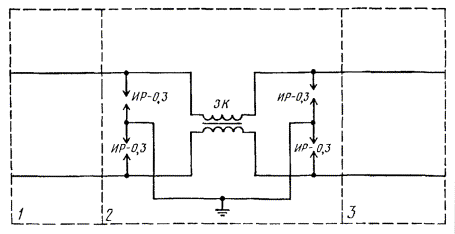

1 - воздушная линия; 2 - пункт установки запирающей катушки; 3- воздушная линия

Черт. 9

2.2.8. При отсутствиипересечений проводов воздушных линий с проводами электрической сети напряжением380/220 В и с контактными сетями трамвая и троллейбуса предохранители типа СН-1,0в схемах на черт. 1 - 4 и 10 - 12 могут быть исключены. В этих случаях вуказанных схемах разрядники типа ИР-0,2 или ИР-0,3 должны быть перенесены наопору, смежную с вводной или кабельной опорой на расстояние не менее 50 м откабельной (вводной) опоры.

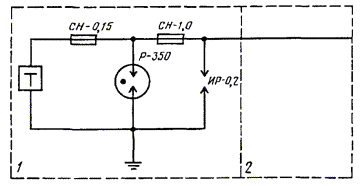

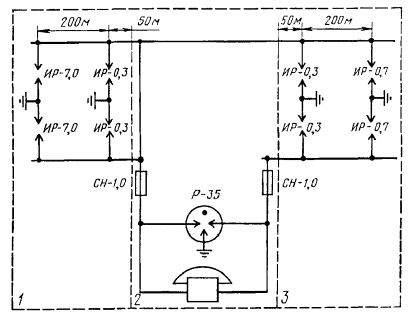

1 - воздушная линия; 2 - пункт служебной связи; 3 -воздушная линия

Черт. 10

1 - воздушная линия; 2 - промежуточный пункт избирательной связи; 3- воздушная линия

Черт. 11

2.2.9.Аппаратура уплотнения оконечных и промежуточных усилительных пунктов,включенная в воздушные линии связи и работающая при дистанционном электропитаниинапряжением 250 - 450 В, а также кабельные вставки на этих цепях должны бытьзащищены по схемам на черт. 1, 3, 5 с заменой разрядников типа Р-35 на другиеразрядники с напряжением погасания не менее 500 В, например, на разрядникитипов Р-64, РВ-1000, РВН-250 и другие.

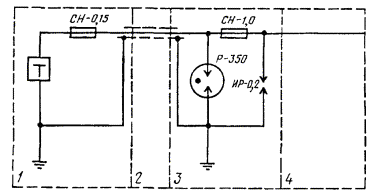

1 - воздушная линия; 2 - вводная опора; 3 - кабельный ввод; 4- промежуточный пункт избирательной связи

Черт. 12

При наличии опасного влияниялиний электропередачи или ЭЖД в схемах защиты должны быть дополнительновключены защитные контуры (С = 40 мкФ, L = 3,5 Гн) илисоответствующие фильтры, как показано на черт. 13.

2.2.10. Аппаратура системпередачи В-3-3, В-12-3 и других, включенных в цепи воздушных линий связи,должна быть защищена:

а) на подходе воздушнойлинии искровыми разрядниками по схеме на черт. 7 - на цветных цепях и по схемена черт. 8 -на стальных цепях;

1 - междугородная телефонная станция УП; 2 - воздушная линия связи

Черт. 13

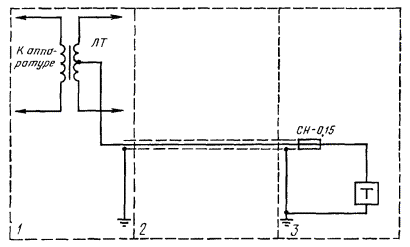

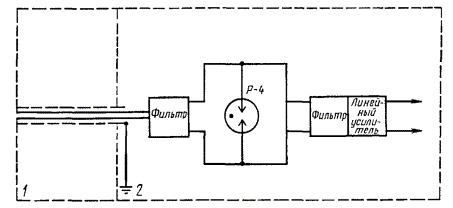

1 - кабельный ввод; 2 - междугородная телефонная станция

Черт. 14

б) на кабельной опореразрядниками и предохранителями по схеме на черт. 1 - на цветных и стальных цепях;

в) на станции или вусилительном пункте разрядником Р-4 и фильтрами согласно черт. 14.

(Измененная редакция, Изм. №2).

2.2.11. В схемах на черт. 1 - 6 и 10 - 12 должныприменяться разрядники типа Р-35. Применяемые ранее разрядники типа Р-350 могутбыть оставлены.

3.ЗАЩИТА ОБОРУДОВАНИЯ НА ГОРОДСКИХ ТЕЛЕФОННЫХ СЕТЯХ

3.1.Абонентские пункты и таксофоны, включенные в цепи кабелей (подземные кабели,подвесные и проложенные по стенам зданий) с металлической или пластмассовойоболочкой, расположенные среди различных городских строений и сооружений(водопровод, канализация и др.), экранирующих от разрядов молнии, защите неподлежат независимо от системы электропитания станции.

Примечание. При наличии участков кабельной линии, проложенной воткрытой местности (например, подвесной кабель, подвешенный на столбовыхопорах), при отсутствии каких-либо сооружений ближе 100 м от этого участка,экранирующих кабель от разрядов молнии в абонентских пунктах должна бытьпредусмотрена защита по схеме на черт. 15а или 15б (в зависимости от типов используемых разрядников ипредохранителей) только для цепей кабельной линии, проходящей на участке,неэкранированном от разрядов молнии. Допускается применение АЗУ-1 (вместоАЗУ-5) с заменой в нем угольных разрядников УР-500 на металлокерамическиеразрядники типа Р-84.

3.2.Абонентские комплекты физических абонентских линий и линий, уплотненныхаппаратурой АВУ в составе кроссов на станциях электромеханической,квазиэлектронной и электронной систем коммутации, включенные в цепи кабелей(подземных, подвесных и проложенных по стенам зданий) с металлической илипластмассовой оболочкой, независимо от условий их прохождения на местности,подлежат электрической защите по схемам черт. 15а или 15бдвух- или трехэлектродными разрядниками (типов Р-81,Р-84 или др. с аналогичными параметрами) и предохранителями (ТК-0,25, ТК-0,3,ВП) в 100 %-ном объеме.

Абонентские комплекты настанциях, абонентские пункты, вводный кабель, аппаратура уплотнения итаксофоны, включенные в смешанные линии, состоящие из подземных или подвесныхкабелей с металлическими или пластмассовыми оболочками, а также воздушныхлиний, должны быть защищены разрядниками и предохранителями:

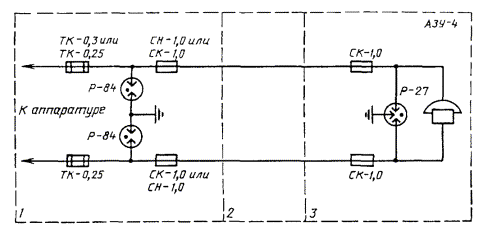

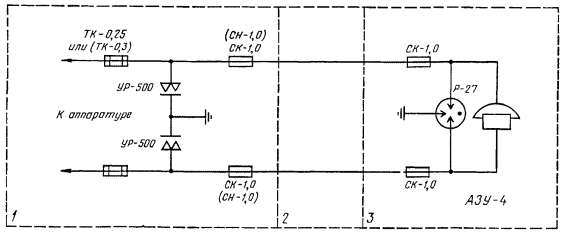

- по черт. 16а, б,в (в зависимости от типов используемых разрядников и предохранителей) - приналичии воздушной линии и вводе в станцию подземным кабелем;

- по черт. 17а, б(в зависимости от типов используемых разрядников и предохранителей) - приналичии воздушной линии и вводе в станцию подвесным кабелем.

При этом вместо АЗУ-4допускается применение АЗУ-2 с заменой в нем угольных разрядников УР-500 наметаллокерамические разрядники типа Р-84.

Комплекты реле физическихсоединительных линий на вновь строящихся и реконструируемых станцияхэлектромеханической, квазиэлектронной и электронной систем коммутации,включенные в подземные кабели с металлической или пластмассовой оболочкойнезависимо от способа прохождения на местности, подлежат электрической защите вкроссах этих станций посредством двух- или трехэлектродных газонаполненныхразрядников Р-27, Р-35 и др. с разрядным напряжением от 300 до 400 В,устанавливаемых в объеме 100 %, включаемых между проводом и землей.

Примечание. При наличии средств электрической защиты в составеоборудования станций (например, в АК, РСЛ), аналогичных указанным в составекросса на черт. 15- 17,необходимость применения устройств защиты в кроссе определяют на этапепроектирования станций с учетом обеспечения техники безопасности обслуживающегоперсонала.

3.1, 3.2. (Измененнаяредакция, Изм. № 1, 2).

3.3. Кабельные вставки навоздушных линиях связи, имеющие пересечение с линиями электросети напряжением380/220 В и с контактными сетями трамвая и троллейбуса, должны быть защищеныпредохранителями и разрядниками по схеме на черт. 18.

Допускается применение кабельногоящика типа ЯКМ (см. черт. 16б).

3.4. Абонентская кабельнаялиния при переходе на воздушную линию длиной более 3 км должна быть защищена посхеме на черт. 19.

Допускается применениекабельного ящика типа ЯКМ (см. черт. 16б).

3.3, 3.4. (Измененнаяредакция, Изм. № 1).

3.5. 3.6. (Исключены,Изм. № 1).

3.7. Металлическая оболочкакабелей, экран кабелей с пластмассовыми оболочками и трос, встроенный вконструкцию кабеля, при подвеске на опорах столбовых и стоечных линий должныбыть заземлены в начале и в конце кабельной линии, а трос для подвесных кабелейдолжен быть заземлен через каждые 250 м.

Значения сопротивлениязаземляющего устройства - по ГОСТ464.

3.8. (Исключен, Изм. №1).

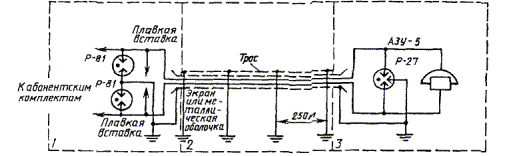

1 - телефонная станция; 2 - кабельная линия; 3 - абонентскийпункт

Черт. 15

1 - телефонная станция; 2 - кабельная линия; 3 - абонентскийпункт

Черт. 15а

1 - телефонная станция; 2 - кабельная линия; 3 -абонентский пункт

Черт. 15б

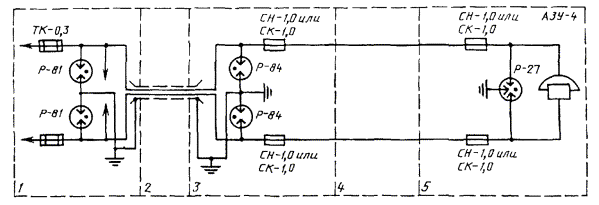

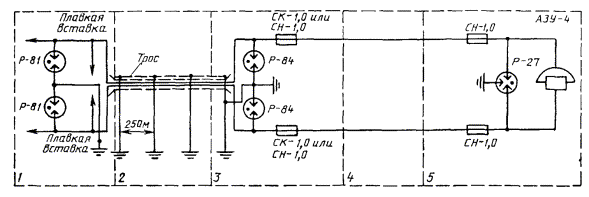

1 - телефонная станция; 2 - кабельный ввод; 3 - кабельнаяопора; 4 - воздушная линия; 5 - абонентский пункт

Черт. 16

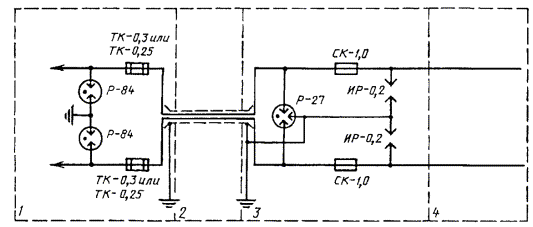

1 - телефонная станция; 2 - кабельный ввод; 3 - кабельнаяопора; 4 - воздушная линия; 5 - абонентский пункт

Черт. 16а

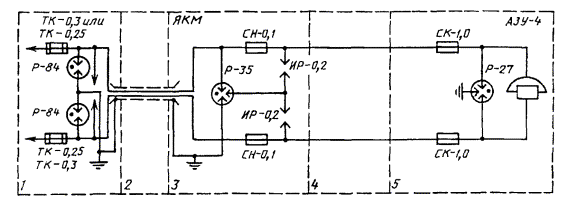

1 - телефонная станция; 2 - кабельный ввод; 3 - кабельнаяопора; 4 - воздушная линия; 5 - абонентский пункт

Черт. 16б

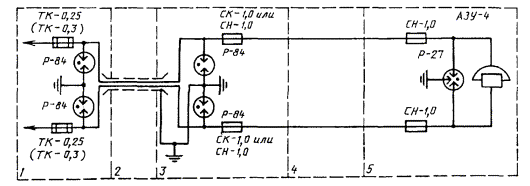

1 - телефонная станция; 2 - кабельный ввод; 3 - кабельнаяопора; 4 - воздушная линия; 5 - абонентский пункт

Черт. 16в

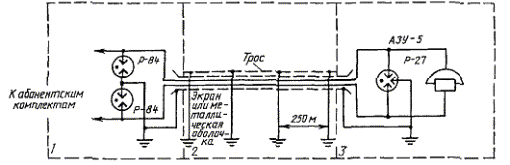

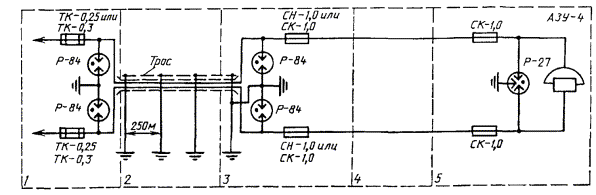

1 - телефонная станция; 2 - подвесная кабельная линия; 3 -кабельная опора; 4 - воздушная линия; 5 - абонентский пункт

Черт. 17

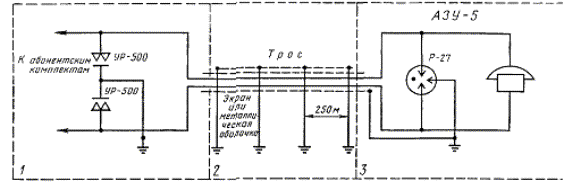

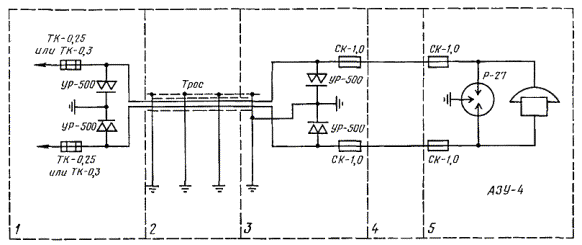

1 - телефонная станция; 2 - подвесная кабельная линия; 3 - кабельнаяопора; 4 - воздушная линия; 5 - абонентский пункт

Черт. 17а

1 - телефонная станция; 2 - подвесная кабельная линия; 3 - кабельнаяопора; 4 - воздушная линия; 5 - абонентский пункт

Черт. 17б

3.9. В абонентских защитныхустройствах типов АЗУ-1 и АЗУ-2, установленных в действующих абонентскихпунктах, угольные разрядники УР-500 должны быть заменены на разрядники типаР-84.

(Измененная редакция, Изм. №1).

4.ЗАЩИТА ОБОРУДОВАНИЯ НА СЕЛЬСКИХ ТЕЛЕФОННЫХ СЕТЯХ И НА МЕСТНОЙ ЖЕЛЕЗНОДОРОЖНОЙСВЯЗИ

4.1. Абонентские комплектына станциях и местной железнодорожной связи и абонентские пункты, включенные вкабельные подземные линии с металлической оболочкой длиной не более 500 м,защите не подлежат.

4.2. Абонентские комплектына станциях и местной железнодорожной связи и абонентские пункты, включенные вкабели с металлической оболочкой и кабели с пластмассовой оболочкой любойдлины, должны быть защищены по схеме на черт. 15, включенные в смешанные линии(кабельные и воздушные) - по схеме на черт. 16, 17, а включенные в воздушныелинии - по схеме на черт. 21.

Абонентские комплекты настанциях различных систем коммутации (координатной, квазиэлектронной иэлектронной) и абонентские пункты, включенные в подземные кабели сметаллической оболочкой или кабели с пластмассовой оболочкой любой длины,должны быть защищены по схеме черт. 15а или 15б, включенные в смешанные линии (кабельные и воздушные) - по схемам начерт. 16а,б или 16в, а также 17а или 17б,а включенные в воздушные линии - по схеме на черт. 21 а;

4.1, 4.2. (Измененнаяредакция, Изм. № 1).

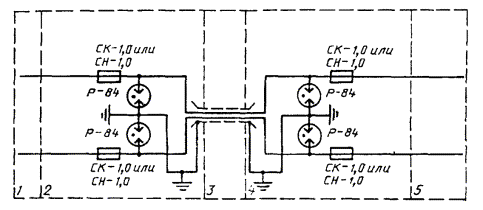

1, 5 - воздушная линия; 2, 4 - кабельная опора; 3 - кабельнаявставка

Черт. 18

1 - телефонная станция, кабельная опора; 2 - воздушная линия связи

Черт. 19

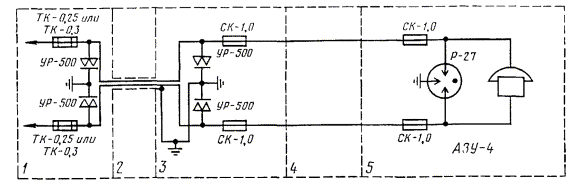

1 - телефонная станция, УП; 2 - кабельный ввод; 3 - кабельнаяопора; 4 - стальная цепь воздушной линии

Черт. 20

1 - телефонная станция; 2 - воздушная линия; 3 - абонентскийпункт

Черт. 21

1 - телефонная станция; 2 - воздушная линия; 3 - абонентскийпункт

Черт. 21а

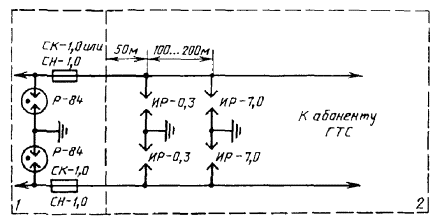

4.3. Кабельные вставки навоздушных линиях сельской связи должны быть защищены по схеме на черт. 18.

4.4. На подходе воздушныхлиний к телефонным станциям, а также к кабельным вводам и кабельным вставкам накаждой цепи должны быть включены искровые разрядники по схеме на черт. 22. Приэтом, если длина воздушной линии менее 2 км, включение разрядника типа ИР-15 нетребуется.

Примечание. Искровые разрядники ИР-0,3, указанные в схеме начерт. 22,могут быть включены на станции или на кабельной опоре совместно с разрядникамитипа УР-500 или Р-27, как показано на схеме черт. 23 или 20, при этом воздушныйпромежуток должен быть уменьшен до 0,2 мм.

На сельской телефонной сетив этих случаях разрядники УР-500 должны быть заменены на разрядники Р-84 посхеме черт. 20и 23.

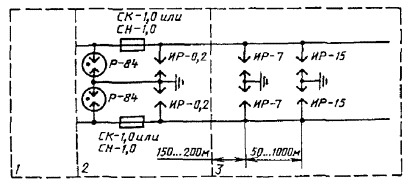

1 - телефонная станция, кабельная опора; 2 - воздушная линия связи

Черт. 22

1 - телефонная станция, кабельный ввод; 2 - кабельная опора; 3- воздушная линия

Черт. 23

4.5. Блокираторы,установленные на воздушных линиях сельской связи, должны быть защищеныпредохранителями и разрядниками по схеме на черт. 24.

Допускается применение АЗУ-2(вместо АЗУ-4) с заменой в них угольных разрядников УР-500 наметаллокерамические разрядники Р-84.

4.4, 4.5. (Измененнаяредакция, Изм. № 1).

4.6. (Исключен, Изм. №1).

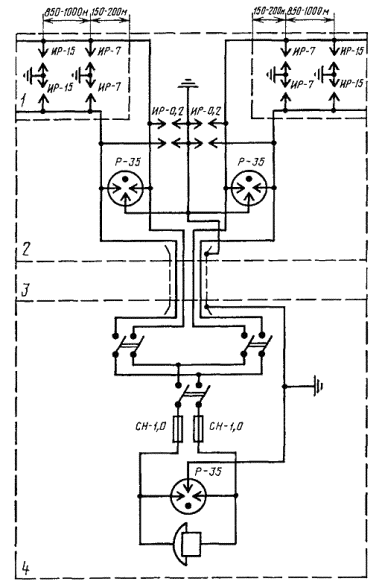

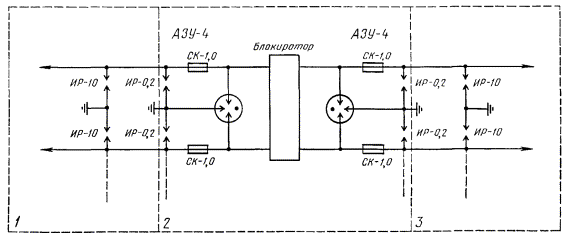

1, 3 - воздушная линия; 2 - пункт установки блокиратора (сельсовет,правление колхоза)

Черт. 24

4.7. Оборудованиесоединительных линий межстанционной связи (неуплотненных или уплотненныханалоговыми системами передачи с напряжением дистанционного электропитания НУП,не превышающим 60 В) должно быть защищено разрядниками и предохранителями:

1) включенное в кабельныелинии (подземные и подвесные) с металлической и пластмассовой оболочкой - посхеме черт. 25.

Наряду с трехэлектроднымиразрядниками типов Р-35 и Р-27 могут применяться двух- и трехэлектродныеметаллокерамические с номинальным значением статического напряжения зажигания350 В. Применяемые в составе ВКУ сельских АТС координатной системы разрядникитипа Р-350 могут быть оставлены до частичной или полной реконструкции станций;

2) включенное в воздушныелинии - по схеме черт. 2.

На входе соединительнойлинии на станцию и по схеме черт. 8 на подходе воздушной линии к станции или ккабельной опоре. В схемах на черт. 2 допускается применениеразрядников Р-27.

При напряжениидистанционного электропитания св. 60 В (до 450 В) разрядники типов Р-35, Р-27 идр. (см. черт. 2,25)должны быть заменены на разрядники с более высоким напряжением пробоя ипогасания.

4.8. Схемы и приборы защитыаппаратуры систем передачи, которые могут быть включены в тракты высокой инизкой частот, определяют при разработке систем передачи и указывают в НТД нааппаратуру.

4.7, 4.8. (Измененнаяредакция, Изм. № 1).

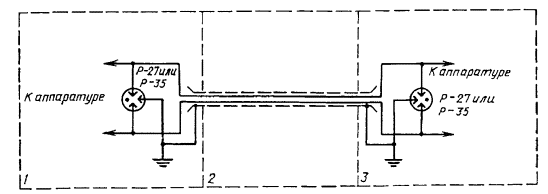

1, 3 - телефонная станция; 2 - кабельная линия (подземная или подвесная)

Черт. 25

4.9. Металлическая оболочка,экран кабелей с пластмассовой оболочкой и трос подвесных кабелей сельской связидолжны быть заземлены в начале и в конце кабельной линии, а также через каждые250 м по населенному пункту и через 2 км междунаселенными пунктами.

4.10. В абонентских пунктах,включенных в телефонные станции типа АТСУ 50/200 М, при новом строительстве илиразвитии сельской телефонной сети, а также при замене в абонентских пунктахразрядников типа УР-500 на разрядники Р-27 должны быть установлены абонентскиезащитные устройства типа АЗУ-4 или АЗУ-5.

В абонентских пунктахсельской телефонной сети, оборудованных ранее защитными устройствами типа АЗУ-1или АЗУ-2, последние могут находиться в эксплуатации при условии замены в нихугольных разрядников на металлокерамические разрядники типа Р-84. На местнойсети железнодорожной связи замены угольных разрядников не требуется.

(Измененная редакция, Изм. №1).

5. ЗАЩИТА ОБОРУДОВАНИЯ НАТЕЛЕГРАФНЫХ СЕТЯХ

5.1. Для аппаратурытелеграфного узла (аппаратура коммутации каналов, сообщений, дискретных каналови др.), а также для абонентских установок, работающих по выделенным каналам илипо отдельным проводам в подземном кабеле связи и по цепям городских телефонныхсетей, дополнительная защита от опасных напряжений и токов, возникающих накабельных линиях, не требуется. Необходимая защита предусматривается:

а) на кабельных линияхсогласно пп. 1.11,2.1.1,2.1.2;

б) в НУПах и оконечныхстанциях согласно пп. 1.1, 2.2.9;

в) на вводе воздушных линийсогласно п. 2.2.1;

г) на линиях ГТС согласнопп. 3.1и 3.2.

5.2. Аппаратура телеграфныхстанций, включенная в однопроводные цепи воздушных линий связи, имеющихпересечение с проводами электрической сети напряжением 380/220 В или сконтактными сетями трамвая и троллейбуса, должна быть защищена предохранителямипо схемам:

- на черт. 26 - привоздушном вводе;

- на черт. 27 - прикабельном вводе.

5.3. Аппаратура телеграфнойстанции, находящейся в одном здании с междугородной телефонной станцией,присоединенная к средним точкам линейных трансформаторов телефонных цепей,должна быть защищена только предохранителями по схеме на черт. 28.

5.4. Аппаратура телеграфныхстанций, включенная в соединительную воздушную линию, идущую в другое зданиеодного населенного пункта и имеющую пересечение с проводами электрической сетинапряжением 380/220 В или контактными сетями трамвая или троллейбуса, должнабыть защищена по схеме на черт. 29.

1 - телеграфная станция; 2 - телеграфный провод

Черт. 26

1 - телеграфная станция; 2 - кабельный ввод; 3 - кабельнаяопора; 4 - телеграфный провод

Черт. 27

5.5. Аппаратура телеграфнойстанции, включенная в соединительную кабельную линию, идущую в другое зданиеодного населенного пункта, должна быть защищена по схеме на черт. 30 и 31.

5.6. Стальной трос, служащийдля подвески кабеля (см. черт. 31), а также металлическая оболочка кабеля (экран)должны быть заземлены по концам и в промежуточных точках на расстоянии не более250 м друг от друга.

5.7. Безопасностьобслуживающего персонала телеграфных узлов и абонентских установок приповреждении изоляции токонесущих проводов и узлов, находящихся под напряжением,должна обеспечиваться надежным заземлением корпусов аппаратуры и стоек.Значения сопротивления защитного заземления - по ГОСТ464.

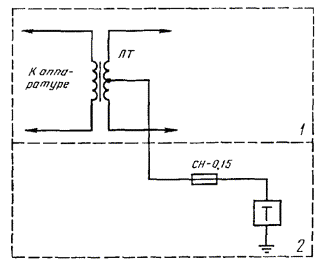

1 - междугородная станция; 2 - телеграфная станция

Черт. 28

1 - междугородная станция; 2 - воздушная соединительная линия; 3- телеграфная станция

Черт. 29

1 - междугородная телефонная станция; 2 - подземная кабельнаялиния; 3 - телеграфная станция

Черт. 30

1 - междугородная телефонная станция; 2 - подвесная кабельнаялиния; 3 - телеграфная станция

Черт. 31

5.8. В схемах на черт. 26, 27, 29 и 31разрядники типа Р-350 могут быть заменены на разрядники типа Р-35, с включениемодного разрядника на два провода или включением его на один провод.

При замене разрядника типаР-350 на тип Р-35 держатель разрядника должен быть заменен или переделан.

6. ЗАЩИТА ТЕХНИЧЕСКОГО ПЕРСОНАЛАИ АБОНЕНТОВ ОТ АКУСТИЧЕСКИХ УДАРОВ

6.1. Для защиты техническогоперсонала телефонных станций и абонентов от акустических ударов (импульсовнапряжения, амплитуда которого превышает амплитуду речевого сигнала и врезультате которого в трубке возникают щелчки и трески) параллельно телефонумикротелефонной трубки должен быть включен ограничитель. Ограничителиакустических ударов должны быть включены:

- в гарнитурах коммутаторовмеждугородных, городских и сельских телефонных станций и коммутаторов местнойжелезнодорожной связи, а также в телефонах-наушниках, применяемых дляслужебно-диспетчерской связи;

- в телефонах напереговорных пунктах междугородной и сельской телефонной связи;

- в телефонах сизбирательным вызовом на линиях связи, расположенных в непосредственнойблизости к полотну электрифицированных железных дорог и к линиямэлектропередачи.

В качестве ограничителейакустических ударов применяют схему на черт. 32, состоящую из двухпараллельно включенных и противоположно направленных полупроводниковыхэлементов (селеновые выпрямители типа КГ-60 или диоды) и размещаемую вгарнитуре телефонистки или в корпусе микротелефонной трубки. При этом вносимоезатухание при частотах от 2000 до 4000 Гц должно быть:

Черт. 32

Уровень по напряжению	Вносимые затухания
-8,7 дБ 0 +8,7 дБ	Не более 0,43 дБ Не более 1,7 дБ Более 5,2 дБ

При работе ограничителя егоэквивалентное сопротивление должно быть в пределах:

» 8 Ом - при напряжении наограничителе 1 В;

» 3500 Ом             »           »           »            »0,2 В.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством связи СССР

РАЗРАБОТЧИКИ

А.К. Сланов (руководитель темы), А.С.Юзжалин, В.Ф. Елецков, В.Н. Спиридонов, Н.Д. Ершова

2. УТВЕРЖДЕН И ВВЕДЕН ВДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от31.07.81 № 3656

3. Срок проверки - 1997 г.

4. Стандарт соответствуеттребованиям рекомендаций МККТТ К-12

5. ССЫЛОЧНЫЕНОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срокадействия снято по протоколу № 7-95 Межгосударственного Совета постандартизации, метрологии и сертификации (ИУС 11-95)

7. ПЕРЕИЗДАНИЕ (июль 1998г.) с Изменениями № 1, 2, утвержденными в июле 1987 г., феврале 1990 г. (ИУС7-87, 5-90)

СОДЕРЖАНИЕ
