ГОСТ 4938-78* «Роторы буровые и для ремонта нефтяных и газовых скважин. Основные параметры и размеры»

Настоящий стандарт распространяется на роторы для эксплуатационного и глубокого разведочного бурения (далее буровые роторы), а также для освоения и ремонта (далее роторы для ремонта) нефтяных и газовых скважин.
Стандарт не распространяется на гидроприводные роторы, а также на роторы, являющиеся составными частями подъемных установок, конструктивно совмещенные с трубовращателями, механическими ключами и пр.

Обозначение:	ГОСТ 4938-78*
Название рус.:	Роторы буровые и для ремонта нефтяных и газовых скважин. Основные параметры и размеры
Статус:	действующий ПЕРЕИЗДАНИЕ (июнь 1998 г.) с Изменениями № 1, 2, 3, утвержденными в ноябре 1984 г., сентябре 1986 г., августе 1990 г. (2-85, 11-86, 11-90)
Заменяет собой:	ГОСТ 4938-68
Дата актуализации текста:	01.10.2008
Дата добавления в базу:	01.02.2009
Дата введения в действие:	01.01.1980
Разработан:	Министерство химического и нефтяного машиностроения
Утвержден:	Госстандарт СССР (05.04.1978)
Опубликован:	Издательство стандартов № 1978<br>ИПК Издательство стандартов № 1998

ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР

РОТОРЫ БУРОВЫЕ И ДЛЯ РЕМОНТА
НЕФТЯНЫХ И ГАЗОВЫХ СКВАЖИН

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

ГОСТ 4938-78
(СТ СЭВ 6915-89)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РОТОРЫ БУРОВЫЕ И ДЛЯ РЕМОНТА НЕФТЯНЫХ И ГАЗОВЫХ СКВАЖИН

Основные параметры и размеры

Drilling rotors and for oil and gas wells repair. Basis parameters and dimensions

ГОСТ
4938-78

(CT СЭВ 6915-89)

Дата введения 01.01.80

1. Настоящий стандарт распространяетсяна роторы для эксплуатационного и глубокого разведочного бурения (далее буровыероторы), а также для освоения и ремонта (далее роторы для ремонта) нефтяных игазовых скважин.

Стандарт не распространяетсяна гидроприводные роторы, а также на роторы, являющиеся составными частямиподъемных установок, конструктивно совмещенные с трубовращателями,механическими ключами и пр.

(Измененная редакция, Изм. № 3).

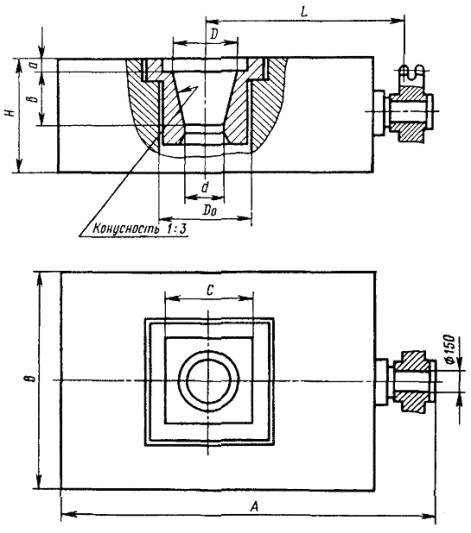

2. Основные параметры иразмеры буровых роторов должны соответствовать указанным на чертеже и в таблице1.

Таблица1

Наименование параметра и размера	Норма по типоразмеру
Наименование параметра и размера	Р 460	Р 560		Р 700	Р 950	Р 1260
Диаметр отверстия в столе ротора D₀. мм^*	460	560		700	950	1260
Допускаемая статическая нагрузка на стол ротора, кН	2000	2500	4000	5000	6300	8000
Статический крутящий момент на столе ротора, кНм, не более	35	35	50	80	120	180
Частота вращения стола ротора, мин^-1, не более	250					200
Передаточное число от приводного вала до стола ротора	3 - 4
Расстояние от оси ротора до оси первого ряда зубьев звездочки L, мм	1353 ± 10					1651 ± 10
Габаритные размеры ротора, мм, не более: длина А	2300	2215	2350	2300	2450	3000
ширина В	1450	1350	1650	1580	1900	2300
высота Н	700	745	750	680	750	800
Масса, кг, не более	3000	4520	5850^**	4900	7100	10000
Размеры вкладышей под зажимы рабочей трубы, мм:
D	328^+0,570
d	105 ± 0,435
b, не более	309
с	335^+1,400

^* Предельные отклонения - понормативно-технической документации.

^** Выпуск до 01.07.89.

Пример условного обозначения ротора с диаметром отверстия в столе D₀ = 700 мм:

Ротор Р 700 ГОСТ 4938- 78

(Измененная редакция, Изм. № 1, 2, 3).

2а. Основные параметры иприсоединительные размеры роторов для ремонта должны соответствовать указаннымв чертеже и в табл. 2.

Таблица2

Наименование параметра и размера	Значение параметра
Диаметр отверстия в столе ротора D, мм	180	254	305 (320, 330, 360)
Номинальная грузоподъемность (нагрузка на стол ротора), т	50	80	125
Крутящий момент на столе ротора, кН·м, не менее	8	12,5	16
Частота вращения стола ротора, с^-1 (мин^-1), не более	5,0 (300)
Расстояние от оси ротора до оси первого ряда зубьев звездочки L ± 10, мм	914 (730)		914 (730, 1118)

Примечания:

1. Значения,указанные в скобках, являются менее предпочтительными.

2.Допускается изменение диаметра отверстия в столе ротора против номинального впределах +10 %.

3. Допускается увеличение номинальнойгрузоподъемности до значения следующего большего типоразмера.

(Введен дополнительно, Изм. № 3).

3. При заказе ротора Р 560следует дополнительно указывать допускаемую статическую нагрузку на столротора: Р 560 - 250; Р 560 - 320.

3.1. При заказе ротора для ремонтас увеличенной номинальной грузоподъемностью условное обозначение роторадополняют значением номинальной грузоподъемности.

Например, для ротора сдиаметром отверстия в столь D₀ = 254 мм и увеличенной до125 т номинальной грузоподъемностью:

Ротор Р 254×125 ГОСТ4938- 78

(Введен дополнительно, Изм. № 3).

4.Конец приводного вала под звездочку бурового ротора должен быть цилиндрическимпо ГОСТ 12080, d = 150 мм.

(Измененная редакция, Изм. №3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕНМинистерством химического и нефтяного машиностроения РАЗРАБОТЧИКИ

Ю.П. Цареградский; И.Г.Шевяков; В.П. Федонин; А.В. Серебряков

2. УТВЕРЖДЕН И ВВЕДЕН ВДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета МинистровСССР от 05.04.78 № 946

3. В стандарт введен СТ СЭВ6915-89

4. ВЗАМЕН ГОСТ 4938-68

5. ССЫЛОЧНЫЕНОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 12080-66	4

6. Ограничение срокадействия снято по протоколу № 2-93 Межгосударственного Совета постандартизации, метрологии и сертификации (ИУС 2-93)

7. ПЕРЕИЗДАНИЕ (июнь 1998г.) с Изменениями № 1, 2, 3, утвержденными в ноябре 1984 г., сентябре 1986 г.,августе 1990 г. (2-85, 11-86, 11-90)
