МЕЖГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР

Дата введения 01.07.86

Настоящий стандартраспространяется на горячекатаные стальные профили для шпунтовых свай,предназначенных для ячеистых конструкций и противофильтрационных завес.

1. СОРТАМЕНТ

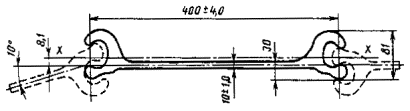

1.1. Поперечное сечение,размеры, площадь поперечного сечения, справочные величины и масса 1 мшпунтового плоского профиля ШП-1 должны соответствовать указанным на черт. 1 ив табл. 1.

Шпунтовойпрофиль ШП-1

Черт. 1

Таблица1

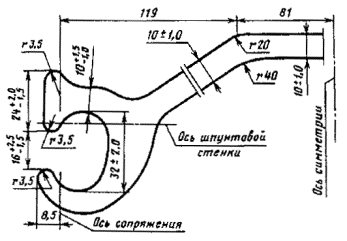

1.2. Поперечное сечение иразмеры замка шпунтового плоского профиля ШП-1 должны соответствовать указаннымна черт. 2.

Замокшпунтового плоского профиля ШП-1

Черт. 2

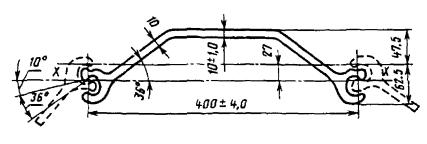

1.3. Поперечное сечение,размеры, площадь поперечного сечения, справочные величины и масса 1 м корытногошпунтового профиля ШК-1 должны соответствовать указанным на черт. 3 и табл. 2.

Шпунтовый корытный профиль ШК-1

Черт. 3

Таблица2

Замок шпунтового корытного профиля ШК-1

Черт. 4

1.4. Поперечное сечение иразмеры замка шпунтового корытного профиля ШК-1 должны соответствоватьуказанным на черт. 4.

1.5. В соответствии сзаказом профили для шпунтовых свай изготавливают длиной от 8 до 22 м:

- мерной длины,

- мерной длины с отрезками вколичестве не более 10 % массы партии.

Отрезком считается профильдлиной от 5 до 8 м.

1.6. Предельное отклонениепо длине не должно превышать + 100мм.

По требованию потребителя:

+45 мм - при длине 8 м;

+5 мм на каждый метр длины -при длине свыше 8 м, но не более 100 мм.

1.7. Шпунтовые профилиизготовляют с двумя монтажными отверстиями диаметром 50 мм, расположенными напродольной оси стенки на расстоянии 500 мм от концов.

По требованию потребителявзамен монтажных отверстий вырезают отверстия для крепления вибратора.

Примерыусловных обозначений:

Плоский профиль дляшпунтовых свай ШП-1 из стали марки Ст3пс:

ШП-1 Ст3пс ГОСТ 4781-85

Корытный профиль дляшпунтовых свай ШК-1 из стали марки Ст3пс:

ШК-1 Ст3пс ГОСТ 4781-85.

1.6, 1.7. (Измененная редакция, Изм. 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Профили для шпунтовыхсвай изготавливают в соответствии с требованиями настоящего стандарта потехнологическому регламенту, утвержденному в установленном порядке.

2.2. Профили для шпунтовыхсвай изготавливают из углеродистой стали марок Ст3сп, Ст3пс по ГОСТ380.

(Измененная редакция, Изм. № 1).

2.3. На наружной поверхностипрофиля, в торцах и в замковой части не должно быть раскатанных пузырей,закатов, прокатных плен.

Дефекты должны быть удаленыпологой вырубкой или зачисткой. Ширина вырубки или зачистки должна быть неменее пятикратной глубины. Глубина вырубки или зачистки не должна превышатьминусового предельного отклонения по размеру профиля.

Поперечная вырубка илизачистка не допускаются.

Допускаются без зачисткиотдельные раскатанные загрязнения, царапины, рябизна, отпечатки, не выводящиеразмеры профиля за пределы минусового предельного отклонения.

2.4. Концы профиля должныбыть обрезаны перпендикулярно к их оси, и по требованию потребителя ус на торцепрофиля должен быть удален.

2.5. Осевая растягивающаянагрузка в замке для плоских профилей должна быть не менее 24,5 кН/см.

2.6. Профили должныпоставляться после правки. Кривизна не должна превышать 3 мм на 1м длины. Общаякривизна не должна превышать:

0,2 % длины - для профилейдлиной до 15 м;

30 мм - для профилей длинойсвыше 15 м.

3. ПРАВИЛА ПРИЕМКИ

3.1. Профили для шпунтовыхсвай принимают партиями. Партия должна состоять из профилей одного размера,одной плавки, одной марки стали и оформлена одним документом о качестве (ГОСТ7566).

3.2. Проверяют качествоповерхности и размеры каждого профиля.

3.3. Для проверкихимического состава пробы отбирают по ГОСТ 7565.

3.4. Для испытания нарастяжение от партии отбирают 2 прутка.

3.5. При получениинеудовлетворительных результатов проверки хотя бы по одному показателюповторную проверку проводят в соответствии с ГОСТ7566.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Химический составопределяют по ГОСТ22536.0, ГОСТ22536.10, ГОСТ 27809, ГОСТ 18895.

4.2. Для плоских профилейшпунтовых свай ШП-1 замки испытывают на прочность следующим образом. От каждогоотобранного профиля для испытания на растяжение отрезают по одному поперечномуобразцу толщиной 7 см. Каждый образец разрезают на две равные части попродольной оси профиля. Обе половины разрезанного образца профиля соединяют взамок и испытывают на растяжение на разрывной или универсальной машине домомента раскрытия замка.

Прочность замка определяютпри его раскрытии.

Перед испытанием напрочность замки плоских профилей следует проверять на поворачиваемость до 10° вплоскости соединения.

4.3. Качество поверхностипроверяют без применения увеличительных приборов.

4.4. Геометрические размерыи форму профилей проверяют с помощью мерительных инструментов по ГОСТ 166, ГОСТ427, ГОСТ 5378 и ГОСТ 7502.

5. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Упаковка, маркировка,транспортирование и хранение - по ГОСТ7566.

5.2. Складирование, погрузкаи транспортирование шпунтовых свай должны обеспечивать их прямолинейность всоответствии с п. 2.6 настоящего стандарта.

ИНФОРМАЦИОННЫЕДАННЫЕ

1. РАЗРАБОТАНИ ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственногокомитета СССР по стандартам от 27.06.85 № 2046

3. ВЗАМЕН ГОСТ 4781-55

4. ССЫЛОЧНЫЕНОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято по протоколу № 5-94Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС11-12-94)

6. ИЗДАНИЕ с Изменениями № 1, утвержденным в январе 1990 г. (ИУС 4-90)
