Настоящий стандарт распространяется на фасонные гайки, предназначенные для станочных приспособлений.
| Обозначение: | ГОСТ 4088-69* |
| Название рус.: | Гайки фасонные. Конструкция |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 4088-57 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.07.1969 |
| Утвержден: | Госстандарт СССР (13.06.1969) |
| Опубликован: | Стандартинформ № 2005<br>Стандартинформ № 2006 |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
| ГАЙКИ ФАСОННЫЕ | ГОСТ Взамен |
| Конструкция | |
| Fashioned nuts. Design |
Постановлением Комитета стандартов, мер и измерительныхприборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введенияустановлена
01.07.70
Ограничение срока действия снято ПостановлениемГосстандарта СССР от 20.04.89 № 1028
Издание 2006 г. сИзменениями № 1, 2, утвержденными в июне 1980 г., апреле 1989 г. (ИУС 9-80,7-89).
Настоящий стандарт распространяется на фасонные гайки, предназначенныедля станочных приспособлений.

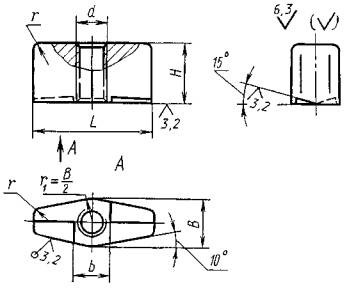

1. Конструкция и размеры гаек должны соответствовать указанным начертеже и в таблице.
Размеры в мм
| Обозначение гаек | Применяемость | d | H | L | B | b | r | Масса, кг ≈ |
| 7004-0051 |
| М5 | 10 | 25 | 10 | 6 | 1,6 | 0,014 |
| 7004-0052 |
| М6 | 12 | 30 | 12 | 8 | 0,024 | |
| 7004-0053 |
| М8 | 16 | 36 | 14 | 10 | 0,042 | |
| 7004-0054 |
| М10 | 20 | 40 | 16 | 12 | 2,5 | 0,063 |
| 7004-0055 |
| М12 | 25 | 50 | 18 | 14 | 0,118 | |
| 7004-0056 |
| М16 | 32 | 60 | 22 | 18 | 0,210 |
Пример условногообозначения фасонной гайки размером d = М5:
Гайка 7004-0051 ГОСТ 4088-69
(Измененная редакция, Изм. № 1, 2).
2. Материал - сталь марки 45 по ГОСТ1050-88. Допускается замена на сталь других марок с механическими свойствамине ниже, чем у стали марки 45.
3. Твердость-30 ... 35 HRC.
4. Неуказанные предельныеотклонения размеров: h14,
5. Резьба метрическая - по ГОСТ24705-2004. Поле допуска резьбы - 6Н по ГОСТ16093-2004.
4, 5. (Измененная редакция, Изм. № 2).
6. Размеры фасок для резьбы - поГОСТ10549-80.
7. (Исключен, Изм. № 1).
8. Покрытие - Хим. Окс. прм(обозначение покрытия - по ГОСТ9.306-85). По соглашению с потребителем допускается применение других видовзащитных покрытий.
9. Остальные техническиетребования - по ГОСТ 1759.0-87.
10. Маркировать: наименованиеизделия, его обозначение, обозначение настоящего стандарта и товарный знакпредприятия-изготовителя. Маркировку нанести на тару или упаковку для партиигаек одного типоразмера.
11. Пример применения фасонныхгаек указан в приложении.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное

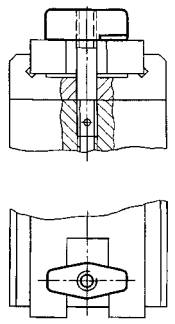

ПРИМЕР ПРИМЕНЕНИЯ ФАСОННЫХ ГАЕК
