ГОСТ 4028-63* «Гвозди строительные. Конструкция и размеры»

Распространяется на конструкцию и размеры строительных гвоздей с плоской и конической головкой.

Обозначение:	ГОСТ 4028-63*
Название рус.:	Гвозди строительные. Конструкция и размеры
Статус:	действующий
Заменяет собой:	ГОСТ 3886-47 «Гвозди проволочные квадратные. Размеры (рекомендуемый)» ГОСТ 4028-48 ГОСТ 4031-48 «Гвозди проволочные круглые штукатурные. Размеры» ГОСТ 3887-47 «Гвозди проволочные зазубренные. Размеры (рекомендуемый)»
Дата актуализации текста:	01.10.2008
Дата добавления в базу:	01.02.2009
Дата введения в действие:	01.08.1964
Разработан:	Министерство черной металлургии СССР
Утвержден:	Госстандарт СССР (06.08.1963)
Опубликован:	Издательство стандартов № 1990

ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР

ГВОЗДИ СТРОИТЕЛЬНЫЕ

КОНСТРУКЦИЯИ РАЗМЕРЫ

ГОСТ4028-63

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТСОЮЗА ССР

ГВОЗДИ СТРОИТЕЛЬНЫЕ

Конструкция и размеры

Building nails.
Construction and dimensions

ГОСТ
4028-63

Датавведения 01.08.64

Несоблюдение стандартапреследуется по закону

1. Конструкция и размеры строительных гвоздей с плоскойголовкой должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1.

Таблица 1

мм

Диаметр стержня d	Длина гвоздя l	Диаметр стержня d	Длина гвоздя l
0,8	8	1,4	25
0,8	12		32
1,0	16		40
1,2	16	1,6	25
	20		40
	25		50

Условное обозначение гвоздей с плоскойголовкой с диаметром стержня 1,2 мм и длиной 25 мм:

Гвозди П 1,2×25 ГОСТ 4028-63

(Измененнаяредакция, Изм. № 2).

2. Конструкция и размерыстроительных гвоздей с конической головкой должны соответствовать указанным на черт. 2, 3, 4 и в табл. 2.

Гвозди круглые

Черт. 2.

Гвозди трефовые

Черт. 3.

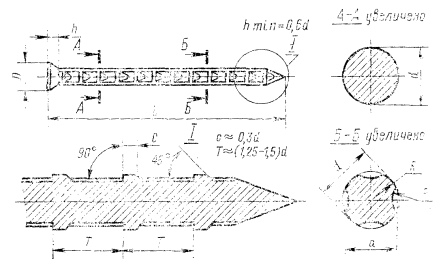

Гвозди трефовые с перемычками

Черт. 4.

Таблица 2

мм

Условный диаметр стержня d	Длина гвоздя l	Размер а	Наименьший диаметр головки D	Условный диаметр стержня d	Длина гвоздя l	Размер а	Наименьший диаметр головки D
1,8	32	-	3,5	3,5	90	3,1	7
	40			4,0	100	3,55	7,5
	50			4,0	120	3,55	7,5
	60			5,0	120	4,45	9
2,0	40	1,75	4	5,0	150	4,45	9
2,0	50	1,75	4	6,0	150	5,3	11
2,5	50	2,2	5	6,0	200	5,3	11
2,5	60	2,2	5	8,0	250	7,13	14
3,0	70	2,65	6
3,0	80	2,65	6

Примечание. По требованиюпотребителя гвозди круглые размером 1,8×32 изготовляются с плоскойголовкой.

Условное обозначение гвоздей с конической головкой круглых диаметром 2,5 мм, длиной 60 мм:

Гвозди К 2,5×60 ГОСТ 4028-63

То же, трефовых:

Гвозди Т 2,5×60 ГОСТ 4028-63

То же, трефовых сперемычками:

Гвозди ТП 2,5×60 ГОСТ 4028-63

(Измененнаяредакция, Изм. № 1, 2).

3. Техническиетребования на гвозди - по ГОСТ 283-75.

Примечание. Одностороннийравномерный прогиб стержня в средней части гвоздя размером 1,8×60 недолжен превышать 0,7 мм.

(Измененнаяредакция, Изм. № 1, 2).

4. Теоретическаямасса гвоздей указана в справочном приложении.

(Введендополнительно. Изм. № 2).

ПРИЛОЖЕНИЕ

Справочное

Теоретическая масса гвоздей

Размер гвоздей d×l, мм	Масса 1000 круглых гвоздей, кг, »	Размер гвоздей d×l, мм	Масса 1000 круглых гвоздей, кг, »
0,8×8	0,032	1,8×60	1,16
0,8×12	0,051	2,0×40	0,949
1,0×16	0,100	2,0×50	1,19
1,2×16	0,147	2,5×50	1,87
1,2×20	0,183	2,5×60	2,23
1,2×25	0,219	3,0×70	3,77
1,4×25	0,302	3,0×80	4,33
1,4×32	0,385	3,5×90	6,6
1,4×40	0,482	4,0×100	9,5
1,6×25	0,397	4,0×120	11,5
1,6×40	0,633	5,0×120	17,8
1,6×50	0,791	5,0×150	21,9
1,8×32	0,640	6,0×150	32,4
1,8×40	0,787	6,0×200	43,1
1,8×50	0,967	8,0×250	96,2

Примечание. Масса 1000 гвоздейтрефовых на 15 %, а трефовых с перемычками на 12 % меньше массы 1000 гвоздейкруглых того же размера.

(Измененная редакция, Изм. № 1, 2, 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

ИСПОЛНИТЕЛИ

К. Г.Залялютдинов; Б. М. Ригмант; В. Г. Вильде; Р. В. Жирова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Государственным комитетом стандартов,мер и измерительных приборов СССР от 06.08.63 № 567.

3. ВЗАМЕН ГОСТ 3886-47, ГОСТ 3887-47, ГОСТ 4028-48, ГОСТ 4031-48.

4. ССЫЛОЧНЫЕНОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ.

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 283-75	3

5. Срок действия продлен до 01.01.96Постановлением Госстандарта от 15.05.85 № 1353.

6. Переиздание (май 1990 г.) с Изменениями №1, 2, 3, утвержденными в октябре 1965 г., ноябре 1980 г., декабре 1987 г. (ИУС11-65, 2-81, 4-88).
