МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ШЕСТИГРАННЫЕ ПРОРЕЗНЫЕ С УМЕНЬШЕННЫМ РАЗМЕРОМ «ПОД КЛЮЧ» КЛАССА ТОЧНОСТИ А	ГОСТ 2528-73
Конструкция и размеры
Hexagon slotted nuts with reduced width across flats, accuracy class A. Construction and dimensions

Дата введения 01.01.74

Настоящий стандартраспространяется на прорезные с уменьшенным размером «под ключ» шестигранныегайки класса точности А с диаметром резьбы от 8 до 48 мм.

(Измененная редакция, Изм. № 2).

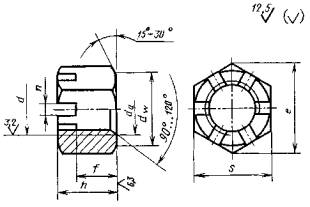

1. Конструкцияи размеры гаек должны соответствовать указанным на чертеже и в таблице.

Таблица 1

Размеры, мм

Номинальный диаметр резьбы d		8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	(33)	36	(39)	42	48
Шаг резьбы	крупный	1,25	1.5	1,75	2	2	2,5	2,5	2,5	3	3	3,5	3,5	4	4	4,5	5
Шаг резьбы	мелкий	1	1,25	1,25	1,5	1,5	1,5	1,5	1,5	2	2	2	2	3	3	3
Размер «под ключ» S		12	14	16	18	21	24	27	30	34	36	41	46	50	55	60	70
Высота h		9,5	12	15	16	19	21	22	26	27	30	33	35	38	40	46	50
Диаметр описанной окружности e, не менее		13,3	15,5	17,8	20,0	23,4	26,8	30,1	33,5	37,7	40,0	45,6	51,3	55,8	61,3	67,0	78,3
d_w, не менее		10,6	12,6	14,6	16,6	19,6	22,5	25,3	27,7	31,7	33,2	38,3	42,7	46,6	51,1	55,9	65,8
Число прорезей		6														8
Ширина прорези n		2,5	2,8	3,5		4,5			5,5			7				9
Расстояние от опорной поверхности до основания прорези f		6,5	8	10	11	13	15	16	18	19	22	24	26	29	31	34	38
Диаметр фаски d_a	не менее	8	10	12	14	16	18	20	22	24	27	30	33	36	39	42	48
Диаметр фаски d_a	не более	8,75	10,8	13,0	15,1	17,3	19,4	21,6	23,8	25,9	29,2	32,4	35,6	38,9	42,2	45,4	51,8
Размер шплинта (рекомендуемый) по ГОСТ 397		2×20	2,5×25	3,2×25		4×32	4×36		5×40		5×45	6,3×50	6,3×56	6,3×63	6,3×71	8×71	8×80

Примечания:

1. Размеры, заключенные в скобки,применять не рекомендуется.

2. Для изделий, спроектированных до 01.01.91,допускается применять гайки с размерами, указанными в приложении 2.

Пример условного обозначениягайки диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска6Н, класса прочности 5 без покрытия:

Гайка М12 - 6Н.5 ГОСТ 2528-73

То же, с мелким шагом резьбы сполем допуска 6Н, с покрытием 01 толщиной 9 мкм:

Гайка М12×1.25 - 6Н.5.019 ГОСТ 2528-73

(Измененная редакция, Изм. № 1, 2, 3, 4).

2. Резьба- по ГОСТ24705.

(Измененная редакция, Изм. № 3).

3. Допускается выполнение фаскисо стороны прорези.

3а. Форма дна прорези может бытьплоской, скругленной или с фаской.

(Введен дополнительно, Изм. № 2).

4.Технические требования - по ГОСТ 1759.0;класс прочности гаек: 4, 5, 6.

(Измененная редакция, Изм. № 4).

5. Теоретическая масса гаекуказана в приложении 1.

ПРИЛОЖЕНИЕ 1

Справочное

Масса стальных гаек с крупным шагом резьбы

Номинальный диаметр резьбы d, мм	Теоретическая масса 1000 шт. гаек, кг ≈
8	5,42
10	8,64
12	13,82
14	18,04
16	28,72
18	42,66
20	57,77
22	82,59
24	113,56
27	136,94
30	201,04
33	280,49
36	359,94
39	490,93
42	621,91
48	962,82

Для определения массы гаек из других материалов величинымассы, указанные в таблице, следует умножить на коэффициенты:

0,356 - для алюминиевого сплава;

1,080 - для латуни.

ПРИЛОЖЕНИЕ 1. (Измененнаяредакция, Изм. № 2, 4).

ПРИЛОЖЕНИЕ 2

Справочное

мм

Номинальный диаметр резьбы d	12	14	16	24
Размер «под ключ» S	17	19	22	32
Диаметр описанной окружности е, не менее	18,9	21,1	24,5	35,8
d_w, не менее	15,6	17,4	20,6	30,0

ПРИЛОЖЕНИЕ 2. (Введенодополнительно, Изм. № 4).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕНГосударственным комитетом СССР по стандартам

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕПостановлением Государственного комитета стандартов Совета Министров СССР от23.01.73 № 141

3. ВЗАМЕН ГОСТ 2528-62

4.ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 397-79	1
ГОСТ 1759.0-87	4
ГОСТ 24705-2004	2

5. Ограничениесрока действия снято по протоколу № 4-93 Межгосударственного совета постандартизации, метрологии и сертификации (ИУС 4-94)

6. ИЗДАНИЕ 2006 г. сИзменениями № 1, 2, 3, 4, утвержденными в сентябре 1979 г., декабре 1981 г.,октябре 1984 г., марте 1989 г. (ИУС 10-79, 2-82, 1-85, 6-89)
