Стандарт распространяется на болты, винты, шпильки и гайки с метрической резьбой по ГОСТ 24705-81 диаметром от 1 до 48 мм.
| Обозначение: | ГОСТ 1759.0-87* |
| Название рус.: | Болты, винты, шпильки и гайки. Технические условия |
| Статус: | действующий Прекращено применение на территории РФ с 01.01.2008 г. в части маркировки. Действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006 (ИУС 6-2007) |
| Заменяет собой: | ГОСТ 1759-70 (в части технических требований и маркировки крепежных изделий) |
| Заменен: | ГОСТ Р 52627-2006 «Болты, винты и шпильки. Механические свойства и методы испытаний» (в части маркировки) ГОСТ Р 52628-2006 «Гайки. Механические свойства и методы испытаний» (в части маркировки) |
| Дата актуализации текста: | 17.06.2011 |
| Дата добавления в базу: | 17.06.2011 |
| Дата введения в действие: | 01.01.1989 |
| Разработан: | Министерство черной металлургии СССР |
| Утвержден: | Госстандарт СССР (30.12.1987) |
| Опубликован: | Стандартинформ № 2006<br>Издательство стандартов № 1988 |

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БОЛТЫ, ВИНТЫ, ШПИЛЬКИ И ГАЙКИ
ТЕХНИЧЕСКИЕУСЛОВИЯ
ГОСТ1759.0-87
(СТ СЭВ 4203-83)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР
| БОЛТЫ, ВИНТЫ И ШПИЛЬКИ Технические условия Bolts, screws and nuts. | ГОСТ (СТ СЭВ 4203-83) |
Срок действия с 01.01.89
до 01.01.94
Настоящий стандарт распространяется на болты,винты, шпильки и гайки с метрическойрезьбой по ГОСТ24705-81 диаметром от 1 до 48 мм.
1.1. Конструкция, размеры и шероховатость поверхности болтов, винтов,шпилек и гаек установлены в стандартах на продукцию.
1.2. Допуски размеров, формы и расположения поверхностей болтов,винтов, шпилек и гаек - по ГОСТ 1759.1-82.
Основные отклонения резьбыдолжны назначаться по ГОСТ 16093-81 в зависимости от требуемой толщиныпокрытия. Поля допусков резьбы указываются для изделий без покрытия. Посленанесения покрытия требования к резьбе в соответствии с ГОСТ 16093-81.
(Измененная редакция. Изм. №1).
1.3. По требованию потребителя допускается изготовлять болты, винты ишпильки с увеличенной или уменьшенной длиной резьбовой части.
1.4. По соглашению между изготовителем и потребителем допускаетсяизготовлять:
болты, шпильки и гайки с левой резьбой;
болты с одним контровочным отверстием в головке.
1.5. Допускаемые отклонения формы, от установленной в стандартах наконструкцию болтов, винтов, шпилек и гаек всех классов точности, должнысоответствовать указанным в обязательном приложении 5.
2.1. Внешний вид
2.1.1. Поверхность болтов, пиитов, шпилек и гаек должна быть чистой, безследов коррозии и механических повреждений.
2.1.2. Допускаемые дефекты поверхности болтов,винтов и шпилек - по ГОСТ 1759.2-82.
2.1.3. Допускаемые дефекты поверхности гаек -по ГОСТ 1759.3-83.
2.2. Механические свойства и материалы
2.2.1. Механические свойства болтов, винтов(кроме установочных) и шпилек из углеродистых нелегированных и легированныхсталей - по ГОСТ1759.4-87 .
2.2.3. Механические свойства гаек изуглеродистых нелегированных и легированных сталей - по ГОСТ1759.5-87 .
2.2.4. Механические свойства болтов, винтов,шпилек и гаек из коррозионно-стойких, жаропрочных, жаростойких итеплоустойчивых сталей, а также рекомендуемые марки сталей - по табл. 1 и 2.
2.2.5. Механические свойства болтов, винтов,шпилек и гаек из цветных сплавов, а также рекомендуемые марки сплавов - по табл. 3 и 4.
2.2.6. Допускается изготовлять болты, винты, шпильки и гайки изматериалов и сплавов, не предусмотренных в табл. 1-4. При этом ихмеханические свойства должны быть не ниже указанных для соответствующих групп.
2.2.7. По требованию потребителя крепежные изделия из латуни,изготовленные холодной высадкой, должны подвергаться термической обработке дляснятия внутренних напряжений.
2.3. Покрытия
2.3.1. Болты, винты, шпильки и гайки должныизготовляться с одним из видов покрытий по табл. 5 или безпокрытий.
Допускается применять другие виды покрытий - по ГОСТ9.303-84.
2.3.2. Выбор толщины покрытий - по ГОСТ9.303-84 .
2.3.3. Технические требования к покрытиям - по ГОСТ9.301-86 .
Таблица 1
Механические свойства болтов, винтов и шпилек из коррозионно-стойких,жаропрочных, жаростойких и теплоустойчивых сталей при нормальной температуре
| Временное сопротивление sв, Н/мм2 | Предел текучести, sт (s0,2) Н/мм2 | Относительное удлинение d5, % | Ударная вязкость KCU, Дж/см2 | Напряжение от пробной нагрузки sп, Н/мм2 | Сталь |
| ||
| Марка | Обозначение стандарта | |||||||
| Не менее |
| |||||||
| 21 | 510 | 195 | 35 | Не регламентируется | 175 | 12Х18Н10Т 12Х18Н9Т 10Х17Н13М2Т 10Х17Н13М3Т 06ХН28МДТ | ГОСТ 5632-72 |
|
| 22 | 590 | 345 | 20 | 60 | 310 | 12Х13 08Х21Н6М2Т |
| |
| 23 | 690 | 540 | 12 | 60 | 485 | 20Х13 14Х17Н2 |
| |
| 24 | 880 | 540 | 8 | 30 | 485 | 10Х11Н23Т3МР |
| |
| 25 | 735 | 10 | 30 | 660 | 13Х11Н2В2МФ |
| ||
| 25Х1МФ; 25Х2М1Ф | ГОСТ 20072-74 |
| ||||||
| 26 | 1080 | 835 | 10 | 50 | 750 | 07Х16Н6 | ГОСТ 5632-72 |
|
Механические свойства гаек изкоррозионно-стойких, жаропрочных, жаростойких и теплоустойчивых сталей принормальной температуре
| Условное обозначение группы | Напряжения от пробной нагрузки sF, Н/мм2, не менее | Сталь | |
| Марка | Обозначение стандарта | ||
| 21 | 510 | 12Х181-10Т, 12Х18Н9Т 10Х17Н13М2Т 10X17I-113M3T 06ХН28МДТ | ГОСТ 5632-72 |
| 22 | 590 | 12Х13 08Х21Н6М2Т | |
| 23 | 690 | 20Х13, 14Х17Н2 | |
| 24 | 880 | 10Х11Н23Т3МР 13Х11Н2В2МФ | |
| 25Х1МФ, 25Х2М1Ф 20Х1М1Ф1ТР | ГОСТ 20072-74 | ||
| 26 | 1080 | 07Х16Н6 | ГОСТ 5632-72 |
Таблица3
Механические свойства болтов,винтов, шпилек из цветных сплавов при нормальной температуре
| Временное сопротивление sв, Н/мм2 | Предел текучести, sт (s0,2) Н/мм2 | Относительное удлинение d5, % | Твердость по Бринеллю НВ | Марка материала или сплава | Обозначение стандарта | |
| Не менее | ||||||
| 31 | 260 | 120 | 15 | Не регламентируется | АМг5П Амг5 | ГОСТ 4784-74 |
| 32 | 310 | Не регламентируется | 12 | 75 | Латунь Л63, Латунь ЛС59-1 | ГОСТ 15527-70 ГОСТ 12920-67 |
| 33 | Латунь ЛС59-1, антимагнитная Латунь Л63 антимагнитная | |||||
| 34 | 490 | Не регламентируется | Бронза Бp. AМи9-2 | ГОСТ 18175-78 | ||
| 35 | 370 | 195 | 10 | Д1, Д1П, Д16, Д16П | ГОСТ 4784-74 | |
Механические свойства гаек изцветных сплавов при нормальной температуре
| Условное обозначение группы | Напряжения от пробной нагрузки sF, Н/мм2, не менее | Марка материала или сплава | Обозначение стандарта |
| 31 | 260 | АМг5П, АМг5 | ГОСТ -178-1-74 |
| 32 | 310 | Латунь ЛС59-1, Л63 | ГОСТ 15527-70, |
| 33 | Латунь Л63 антимагнитная Латунь ЛС59-1 антимагнитная | ГОСТ 12920-67 | |
| 34 | 490 | Бронза Бр, АМц 9-2 | ГОСТ 18175-78 |
| 35 | 370 | Д1, Д1П, Д16, Д16П | ГОСТ 4784-74 |
Таблица5
| Обозначение покрытия | ||
| по ГОСТ 9.306-85 | цифровое | |
| Цинковое, хроматированное | Ц.хр | 01 |
| Кадмиевое, хроматированное | Кд. хр | 02 |
| Многослойное: медь-никель | М.Н | 03 |
| Многослойное: медь-никель-хром | М. Н. X. б | 04 |
| Окисное, пропитанное маслом | Хим. Окс. прм | 05 |
| Фосфатное, пропитанное маслом | Хим. Фос. прм | 06 |
| Оловянное | О | 07 |
| Медное | М | 08 |
| Цинковое | Ц | 09 |
| Окисное, наполненное хроматами | ан. Окс. нхр | 10 |
| Окисное из кислых растворов | Хим. Пас | 11 |
| Серебряное | Ср | 12 |
| Никелевое | Н | 13 |
2.4. Маркировка
2.4.1. Общие правила маркировки
2.4.1.1. Болты с шестигранной головкой, винтыс цилиндрической головкой и шестигранным углублением под ключ, шпильки и гайкишестигранные следует маркировать знаком класса прочности (или группы материала)и клеймом (товарным знаком завода-изготовителя, а изделия с левой резьбойдополнительно знаком левой резьбы.
Обязательной маркировке подлежат:
болты с шестигранной головкой классов прочности 4.6, 5.6, 6.6, 8.8,9.8, 10.9, 12.9;
винты с цилиндрической головкой и шестигранным углублением под ключ ишпильки классов прочности 8.8, 9.8, 10.9, 12.9;
гайки классов прочности 05, 8, 9, 10, 12.
(Измененная редакция. Изм. № 1).
2.4.1.2. Изделия, не указанные в п. 2.4.1.1 и неуказанныхклассов прочности, а также изделия, изготовленные методом резания, маркируют посоглашению между изготовителем и потребителем.
2.4.1.3. Знаки маркировки могут быть выпуклыми или углубленными.
2.4.1.4. При маркировке классов прочности допускается не ставить точку,разделяющую первое и второе число знака класса прочности.
При использовании для изделийкласса прочности 10.9 низкоуглеродистых мартенситных сталей знак классапрочности должен быть подчеркнут: 10.9 или 109.
(Измененная редакция. Изм. №1).
2.4.1.5. Размеры знаков маркировки устанавливает завод-изготовитель.

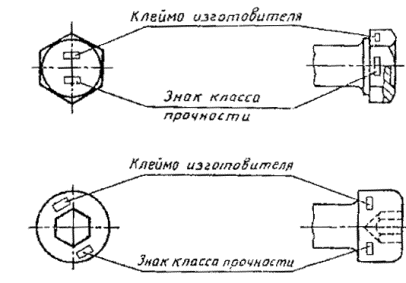

2.4.2. Маркировка болтов с шестигранной головкой и винтов сцилиндрической головкой и шестигранным углублением под ключ
2.4.2.1. Маркировке подлежат болты и винты с диаметром резьбы d³6 мм.
2.4.2.2. Знаки маркировки наносят на торцевой или боковой поверхностиголовки болта или винта (черт. 1). Знаки на боковой поверхности головкидолжны быть углубленными.
Черт. 1
2.4.2.3. При маркировке выпуклыми знаками допускается увеличениенаибольшей предельной высоты головки болта или винта на:
0,1 мм - для изделий с диаметром резьбы d£8 мм;
0,2 мм- » » » » 8 мм<d£12 мм;
0,3 мм- » » » » d>12мм.
2.4.3. Mapкировка шпилек
2.4.3.1. Маркировке подлежат шпильки с диаметром резьбы d³12 мм. Допускается маркировать шпильки сдиаметром резьбы d³8 мм с применением заменительныхзнаков:
○- Для класса прочности 8.8;
+ - » » » 9.8;
□ - » » » 10,9;
∆ - » » » 12.9.
2.4.3.2. Знаки маркировки наносят на торце гаечного конца шпильки.

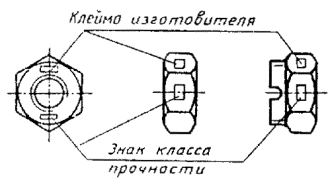

2.4.4. Маркировка шестигранных гаек
2.4.4.1. Маркировке подлежат гайки с диаметром резьбы d³5 мм.
2.4.4.2. Знаки маркировки наносят на одной из торцевых поверхностей. Втехнически обоснованных случаях допускается наносить знаки маркировки набоковых поверхностях гаек (черт. 2). Знаки должны быть углубленными.
Черт. 2
2.4.4.3. Допускается применение циферблатной маркировки гаек (черт. 3).В этом случае маркировка наносится на фасках выпуклыми или углубленными знакамиили на торцевой поверхности углубленными знаками.
2.4.5. Маркировкаболтов, шпилек и гаек с левой резьбой
2.4.5.1. Знаком левойрезьбы является стрелка, указывающая направление ввинчивания болта, шпильки инавинчивания гайки.
Черт. 3

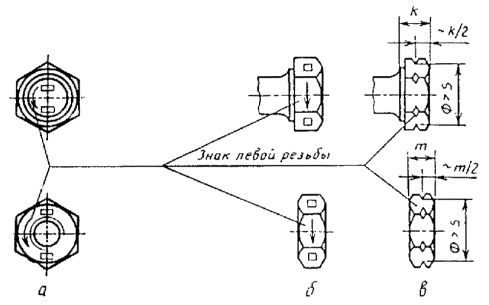

2.4.5.2. Знак левой резьбы наносят на торцевой поверхности головкиболта, на одной из торцевых поверхностей гайки (черт. 4а), на концегаечного конца шпильки. В технически обоснованных случаях допускается наноситьзнак левой резьбы на боковых поверхностях гайки и головках болтов (черт. 4б).В этом случае знаки должны быть углубленными.
2.4.5.3. Знак левой резьбы для болтов и гаек может заменяться надрезамина ребрах шестигранников (черт. 4в).
Черт. 4
3.1. Правила приемки болтов, винтов, шпилек игаек - по ГОСТ 17769-83 .
3.2. Каждая партия крепежных изделий должна сопровождаться документом окачестве с указанием:
наименования или товарного знака завода-изготовителя;
условного обозначения изделия;
перечня и результатов проведенных испытаний;
массы нетто партии;
средств временной противокоррозионной защиты и срока защиты.
Примечание. Допускается вкладыватьдокумент о качестве изделий в тару или контейнер, при этом должнаобеспечиваться сохранность его при транспортировании.
2. До 01.01.92 обязательными испытаниями являются:
по ГОСТ1759.4-87 для классов прочности 8.8-12.9 определение временногосопротивления и определение ударной вязкости; для классов прочности 4.8; 5.8;6.8 испытание на прочность соединения головки со стержнем;
по ГОСТ 1759.5-87 дляклассов прочности 8-12 испытание пробной нагрузкой.
Остальные испытания проводят по требованиюпотребителя
(Измененная редакция. Изм. № 1).
4.1. Контроль внешнего вида болтов, винтов, шпилек и гаек долженпроизводиться без применения увеличительных приборов.
Допускается в спорных случаях использовать лупу с увеличением 2,5-3´.
4.2. Контроль дефектов поверхности болтов,винтов и шпилек - по ГОСТ 1759.2-82.
4.3. Контроль дефектов поверхности гаек - поГОСТ 1759.3-83.
4.4. Контроль размеров болтов, винтов, шпилеки гаек - по ГОСТ 1759.1-82.
Проворачивание подголовка в отверстии контрольной втулки или шаблона недопускается.
Допускается осуществлять контроль шероховатости поверхности при помощиизмерительных приборов.
Шероховатость поверхности изделий, изготовленных методом холоднойштамповки и шероховатость торца стержней кроме установочных винтов, неконтролируется.
4.7. Шероховатость резьбы болтов, винтов и шпилек должна проверяться набоковых поверхностях профиля.
Шероховатость резьб, полученных накаткой, и шероховатость резьбы гаекне контролируется и должна обеспечиваться технологией изготовления иинструментом.
4.8. Методы проверки качества и толщиныпокрытий - по ГОСТ9.302-88 .
(Измененная редакция. Изм. №1).
4.9. Методы испытаний и программы испытанийболтов, винтов и шпилек из углеродистых нелегированных и легированных сталей -по ГОСТ1759.4-87 .
4.10. Испытания болтов, винтов и шпилек изкоррозионно-стойких, жаропрочных, жаростойких и теплоустойчивых сталей, а такжеиз цветных сплавов должны проводиться по требованию потребителя в соответствиис табл. 6 по методике ГОСТ1759.4-87 .
Разрушающие нагрузки приведены в приложении 2, пробныенагрузки - в приложении4.
Другие испытания болтов, винтов и шпилек проводятся по соглашению междуизготовителем и потребителем.
4.11. Методы испытаний гаек из углеродистыхнелегированных и легированных сталей - по ГОСТ 1759.5-87 .
Пробные нагрузки приведены в приложении 3.
4.13. При изготовлении болтов, винтов и шпилек резанием, безпоследующей термообработки, допускается проводить испытание механическихсвойств на исходном металле или изготовленных из него образцах.
Таблица6
| Вид испытаний | Группы материалов | |||||
| 21 | 22, 23, 24, 25, 26 | 31, 35 | 34 | 32, 33 | ||
| Временное сопротивление | Испытание на растяжение | ´ 0 | ´ 0 | ´ 0 | ´ 0 | ´ 0 |
| Предел текучести | Испытание на растяжение | ´ | ´ | ´ | - | - |
| Относительное удлинение | Испытание на растяжение | ´ | ´ | ´ | ´ | ´ |
| Твердость по Бринеллю | Измерение твердости |
|
|
|
| ´ 0 |
| Ударная вязкость | Испытание ударной вязкости |
| ´ |
|
|
|
0 - для болтов, винтов и шпилек с резьбой d£M 5 или длиной <3d;
´ - дляболтов, винтов и шпилек с резьбой d>M5 и длиной ³3d.
(Измененная редакция. Изм. №1).
Временная противокоррозионная защита изделий, упаковка, маркировкатары, транспортирование и хранение - по ГОСТ18160-72.
Рекомендуемое
Условное обозначение болтов,пиитов, шпилек и гаек должно записываться по следующей схеме:
|
|
|
|
|
|
|
| ´ |
| - |
| - |
| ´ |
| × |
| × |
|
|
| × |
|
| ГОСТ номер стандарта на продукцию | ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Вид и толщина (суммарная) покрытия | ||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Марка материала для изделия классов прочности 05. 8, 8.8 и выше, групп 21-26 и 31-35 | |||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Указание о применении спокойной (С) или автоматной (А) стали | ||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Класс прочности или условное обозначение группы | |||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Длина изделия (кроме гаек) | ||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Поле допуска резьбы | |||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Направление резьбы | ||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| Шаг резьбы | |||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
| Номинальный диаметр резьбы | ||||||||||||||||||||||||||
|
|
|
|
|
|
|
| Исполнение | |||||||||||||||||||||||||||||
|
|
|
|
| Класс точности | ||||||||||||||||||||||||||||||||
|
| Наименование изделия | |||||||||||||||||||||||||||||||||||
Примеры условныхобозначений крепежных изделий.
Винт - по ГОСТ 17473-80 класса точности А, исполнения 2,диаметром резьбы d=12мм с мелким шагом резьбы, с полем допуска резьбы 6е, длиной l=60, класса прочности5.8, из спокойной сталь с цинковым покрытием толщиной 9 мкм, хроматированным
Винт A2M12´1,25-6e´60.58.C.019 ГОСТ 17473-80
Гайка - по ГОСТ5916-70 исполнения 2, диаметром резьбы d=12 мм, с мелким шагом резьбы, слевой резьбой, с полем допуска 6Н, класса прочности 05, из стали марки 40Х, сцинковым покрытием толщиной 6 мкм, хроматированным
Гайка 2М12´1,25-LH-6Н.05.40Х.016 ГОСТ5916-70
(Измененная редакция. Изм. №1).
Примечания:
1. В условном обозначении не указывают:
исполнение 1, крупный шаг резьбы, правую резьбу,отсутствие покрытия, а также параметры, однозначно определяемые стандартами напродукцию;
класс точности В, если стандартом на конкретноекрепежное изделие предусматривается 2 класса точности (А и В).
2. Если применяется покрытие, не предусмотренноенастоящим стандартом, его обозначение указывается по ГОСТ9.306-85.
Обязательное
Таблица7
| Номинальный диаметр резьбы, d, мм | Шаг резьбы Р, мм | Номинальная площадь поперечного сечения Аs, мм2 | Минимальная разрушающая нагрузка, Н, для условных обозначений групп | ||||||||
| 21 | 22 | 23 | 24; 25 | 26 | 31 | 32; 33 | 34 | 35 | |||
| 4 | 0,7 | 8,78 | 4470 | 5170 | 6050 | 7720 | 9470 | 2280 | 2720 | 4290 | 3240 |
| 5 | 0,8 | 14,2 | 7240 | 8380 | 9800 | 12500 | 15300 | 3690 | 4400 | 6960 | 5250 |
| 6 | 1 | 20,1 | 10300 | 11900 | 13900 | 17700 | 2-1700 | 5230 | 6230 | 9850 | 7440 |
| 7 | 1 | 28,9 | 14700 | 17000 | 19900 | 25300 | 31100 | 7500 | 8900 | 14100 | 10660 |
| 8 | 1,25 | 36,6 | 18700 | 21600 | 25300 | 32200 | 39500 | 9520 | 11300 | 17900 | 13500 |
| 10 | 1,5 | 58,0 | 30100 | 34800 | 40700 | 51900 | 63700 | 15100 | 18000 | 28400 | 21500 |
| 12 | 1,75 | 84,3 | 42900 | 49700 | 58100 | 74100 | 90900 | 21900 | 26100 | 41300 | 31200 |
| 14 | 2 | 115 | 58700 | 67900 | 79400 | 101000 | 124000 | 29900 | 35700 | 56400 | 42600 |
| 16 | 2 | 157 | 80100 | 92600 | 108000 | 138000 | 170000 | 40800 | 48700 | 76900 | 58100 |
| 18 | 2,5 | 192 | 97900 | 113000 | 132000 | 169000 | 207000 | 49900 | 52500 | 94100 | 71000 |
| 20 | 2,5 | 245 | 125000 | 145000 | 169000 | 216000 | 265000 | 63700 | 76000 | 120000 | 00700 |
| 22 | 2,5 | 303 | 155000 | 179000 | 209000 | 267000 | 327000 | 78800 | 93900 | 148000 | 112000 |
| 24 | 3 | 353 | 176000 | 208000 | 243000 | 310000 | 380000 | 91500 | 100000 | 172000 | 130000 |
| 27 | 3 | 459 | 234000 | 271000 | 317000 | 404000 | 496000 | 119000 | 142000 | 225000 | 170000 |
| 30 | 3,5 | 561 | 286000 | 330000 | 386000 | 493000 | 605000 | 146000 | 174000 | 274000 | 207000 |
| 33 | 3,5 | 694 | 353000 | 410000 | 478000 | 610000 | 748000 | 180000 | 215000 | 340000 | 250000 |
| 36 | 4 | 817 | 416000 | 480000 | 563000 | 718000 | 881000 | 212000 | 253000 | 400000 | 302000 |
| 39 | 4 | 976 | 497000 | 575000 | 673000 | 860000 | 1053000 | 253500 | 302000 | 478000 | 361000 |
| 42 | 4,5 | 1120 | 571000 | 661000 | 773000 | 986000 | 1210000 | 291000 | 347000 | 549000 | 414000 |
| 45 | 4,5 | 1306 | 666000 | 770000 | 901000 | 1150000 | 1410000 | 339600 | 405000 | 640000 | 483000 |
| 48 | 5 | 1472 | 751000 | 868000 | 1020000 | 1300000 | 1590000 | 383000 | 456000 | 721000 | 545000 |
Таблица 8
Минимальные разрушающиенагрузки для болтов, винтов и шпилек с мелким шагом резьбы
| Номинальный диаметр резьбы, d, мм | Шаг резьбы Р, мм | Номинальная площадь поперечного сечения Аs, мм2 | Минимальная разрушающая нагрузка, Н, для условных обозначений групп | ||||||||
| 21 | 22 | 23 | 24; 25 | 26 | 31 | 32; 33 | 34 | 35 | |||
| 8 | 1 | 39,2 | 19900 | 23100 | 27000 | 34400 | 42200 | 10200 | 12100 | 19200 | 14500 |
| 10 | 1,25 | 61,2 | 31200 | 36100 | 42200 | 53900 | 66100 | 15900 | 19000 | 30000 | 22600 |
| 12 | 1,25 | 92,1 | 46900 | 54300 | 63500 | 81000 | 99400 | 23900 | 28500 | 45100 | 34000 |
| 14 | 1,5 | 125 | 63200 | 73200 | 85600 | 109000 | 134000 | 32200 | 38400 | 60800 | 45900 |
| 16 | 1,5 | 167 | 85200 | 98500 | 115000 | 147000 | 180000 | 43400 | 51800 | 81800 | 61800 |
| 18 | 1,5 | 216 | 110000 | 127000 | 149000 | 190000 | 233000 | 56200 | 67000 | 106000 | 79900 |
| 20 | 1,5 | 272 | 136000 | 160000 | 187000 | 238000 | 293000 | 70500 | 84000 | 133000 | 10000 |
| 22 | 1,5 | 333 | 170000 | 196000 | 230000 | 293000 | 360000 | 86600 | 103000 | 163000 | 123000 |
| 24 | 2 | 384 | 196000 | 227000 | 265000 | 338000 | 415000 | 998000 | 119000 | 188000 | 142000 |
| 27 | 2 | 496 | 252000 | 292000 | 342000 | 436000 | 535000 | 129000 | 153000 | 243000 | 183000 |
| 30 | 2 | 621 | 317000 | 366000 | 428000 | 546000 | 671000 | 161000 | 193000 | 304000 | 230000 |
| 33 | 2 | 761 | 388000 | 449000 | 525000 | 670000 | 822000 | 198000 | 236000 | 373000 | 282000 |
| 36 | 3 | 865 | 441000 | 510000 | 596000 | 760000 | 933000 | 225000 | 268000 | 423000 | 320000 |
| 39 | 3 | 1030 | 525000 | 608000 | 711000 | 906000 | 1112000 | 268000 | 319000 | 505000 | 381000 |
| 42 | 3 | 1205 | 615000 | 711000 | 830000 | 1060000 | 1300000 | 313000 | 374000 | 590000 | 446000 |
| 45 | 3 | 1400 | 714000 | 826000 | 966000 | 1232000 | 1512000 | 364000 | 434000 | 686000 | 518000 |
| 48 | 3 | 1603 | 818000 | 946000 | 1110000 | 1411000 | 1731000 | 417000 | 497000 | 785000 | 593000 |
Обязательное
Таблица9
| Номинальный диаметр резьбы, d, мм | Шаг резьбы Р, мм | Номинальная площадь поперечного сечения Аs, мм2 | Пробная нагрузка, Н, для условных обозначений групп | ||||||||
| 21 | 22 | 23 | 24; 25 | 26 | 31 | 32; 33 | 34 | 35 | |||
| 1,6 | 0,35 | 1,27 | 650 | 750 | 880 | 1120 | 1370 | 330 | 390 | 620 | 470 |
| 2 | 0,4 | 2,07 | 1060 | 1220 | 1430 | 1820 | 2240 | 540 | 640 | 1010 | 770 |
| 2,5 | 0,45 | 3,39 | 1730 | 2000 | 2340 | 2980 | 3660 | 880 | 1050 | 1660 | 1250 |
| 3 | 0,5 | 5,03 | 2570 | 2970 | 3470 | 4430 | 5430 | 1310 | 1560 | 2460 | 1860 |
| 3,5 | 0,6 | 6,78 | 3450 | 3990 | 4670 | 5960 | 7310 | 1760 | 2100 | 3320 | 2500 |
| 4 | 0,7 | 8,78 | 4470 | 5170 | 6060 | 7720 | 9470 | 5280 | 2720 | 4300 | 3240 |
| 5 | 0,8 | 14,2 | 7240 | 8380 | 9800 | 12500 | 15300 | 3690 | 4400 | 6960 | 5250 |
| 6 | 1 | 20,1 | 10300 | 11900 | 13900 | 17700 | 21700 | 5230 | 6230 | 9850 | 7440 |
| 7 | 1 | 28,9 | 14700 | 17000 | 19900 | 25300 | 31100 | 7490 | 8930 | 14109 | 10700 |
| 8 | 1,25 | 36,6 | 18700 | 21600 | 25300 | 32200 | 39500 | 9520 | 11300 | 17900 | 13500 |
| 10 | 1,5 | 58,0 | 29600 | 34200 | 40000 | 51000 | 62600 | 15100 | 18000 | 28400 | 21500 |
| 12 | 1,75 | 84,3 | 49200 | 49700 | 58100 | 74100 | 90900 | 21900 | 26100 | 41300 | 31200 |
| 14 | 3 | 115 | 587000 | 67900 | 79400 | 101000 | 124000 | 29900 | 35700 | 56400 | 42600 |
| 16 | 2 | 157 | 80100 | 92600 | 108000 | 138000 | 170000 | 40800 | 48700 | 76900 | 58100 |
| 18 | 2,5 | 192 | 97900 | 113000 | 132000 | 169000 | 207000 | 49900 | 59500 | 94100 | 71000 |
| 20 | 2,5 | 245 | 125000 | 145000 | 169000 | 216000 | 265000 | 63700 | 76000 | 120000 | 90700 |
| 22 | 2,5 | 303 | 155000 | 179000 | 209000 | 267000 | 327000 | 78800 | 93900 | 148000 | 112000 |
| 24 | 3 | 353 | 180000 | 208000 | 243000 | 310000 | 380000 | 91500 | 109000 | 172000 | 130000 |
| 27 | 3 | 459 | 234000 | 271000 | 317000 | 404000 | 496000 | 119000 | 112000 | 225000 | 170000 |
| 30 | 3,5 | 561 | 286000 | 330000 | 386000 | 493000 | 605000 | 146000 | 174000 | 274000 | 207000 |
| 33 | 3,5 | 694 | 353000 | 409000 | 478000 | 610000 | 748000 | 180000 | 215000 | 340000 | 256000 |
| 36 | 4 | 817 | 416000 | 480000 | 563000 | 718000 | 881000 | 212000 | 253000 | 400000 | 302000 |
| 39 | 4 | 976 | 497000 | 575000 | 673000 | 858000 | 1053000 | 254000 | 302000 | 478000 | 361000 |
| 42 | 4,5 | 1120 | 571000 | 661000 | 773000 | 986000 | 1210000 | 291000 | 347000 | 549000 | 414000 |
| 45 | 4,5 | 1305 | 666000 | 770000 | 900000 | 148000 | 1409000 | 339000 | 405000 | 640000 | 483000 |
| 48 | 5 | 1472 | 751000 | 868000 | 1016000 | 1296000 | 1590000 | 383000 | 456000 | 721000 | 545000 |
Таблица 10
Пробные нагрузки для гаеквысотой m£0,8d смелким шагом резьбы
| Номинальный диаметр резьбы, d, мм | Шаг резьбы Р, мм | Номинальная площадь поперечного сечения Аs, мм2 | Пробная нагрузка, Н, для условных обозначений групп | ||||||||
| 21 | 22 | 23 | 24; 25 | 26 | 31 | 32; 33 | 34 | 35 | |||
| 8 | 1 | 39,2 | 19900 | 23100 | 27000 | 34400 | 42200 | 10200 | 12100 | 19200 | 14500 |
| 10 | 1 | 64,5 | 32900 | 38100 | 44500 | 56800 | 69700 | 16800 | 20000 | 31600 | 23900 |
| 10 | 1,25 | 61,2 | 31200 | 36100 | 42200 | 53900 | 66100 | 15900 | 19000 | 30000 | 22600 |
| 12 | 1,25 | 92,1 | 46900 | 54300 | 63500 | 81000 | 99400 | 23900 | 28500 | 45100 | 34000 |
| 12 | 1,5 | 88,1 | 44900 | 52000 | 60800 | 77500 | 95100 | 22900 | 27300 | 43200 | 32600 |
| 11 | 1,5 | 125 | 63200 | 73200 | 85600 | 109000 | 134000 | 32200 | 38400 | 60800 | 45900 |
| 16 | 1,5 | 167 | 85200 | 98500 | 115000 | 147000 | 18000 | 43400 | 51800 | 81800 | 61800 |
| 18 | 1,5 | 216 | 110000 | 127000 | 149000 | 190000 | 233000 | 56200 | 67000 | 106000 | 79900 |
| 18 | 2 | 204 | 104000 | 120000 | 141000 | 180000 | 220000 | 53000 | 63200 | 100000 | 75500 |
| 20 | 1,5 | 272 | 138000 | 100000 | 187000 | 238000 | 293000 | 70500 | 84000 | 133000 | 100000 |
| 20 | 2 | 258 | 132000 | 152000 | 178000 | 227000 | 279000 | 67100 | 80000 | 126000 | 95500 |
| 22 | 1,5 | 333 | 170000 | 196000 | 230000 | 293000 | 360000 | 86600 | 103000 | 163000 | 123000 |
| 22 | 2 | 318 | 162000 | 188000 | 219000 | 280000 | 343000 | 82700 | 98600 | 156000 | 118000 |
| 24 | 1,5 | 401 | 205000 | 237000 | 277000 | 353000 | 433000 | 104000 | 124000 | 196000 | 148000 |
| 24 | 2 | 384 | 196000 | 327000 | 265000 | 338000 | 415000 | 99800 | 119000 | 188000 | 142000 |
| 27 | 2 | 496 | 252000 | 292000 | 342000 | 436000 | 535000 | 129000 | 153000 | 243000 | 183000 |
| 30 | 2 | 621 | 317000 | 366000 | 428000 | 546000 | 671000 | 161000 | 193000 | 304000 | 230000 |
| 33 | 2 | 761 | 388000 | 448000 | 524000 | 669000 | 821000 | 198000 | 236000 | 372000 | 281000 |
| 36 | 3 | 865 | 441000 | 510000 | 596000 | 760000 | 933000 | 225000 | 268000 | 423000 | 320000 |
| 39 | 3 | 1030 | 524000 | 607000 | 709000 | 905000 | 1105000 | 266000 | 317000 | 501000 | 379000 |
| 42 | 3 | 1205 | 615000 | 711000 | 831000 | 1060000 | 1301000 | 313000 | 374000 | 590000 | 446000 |
| 45 | 3 | 1397 | 712000 | 824000 | 964000 | 1229000 | 1509000 | 363000 | 433000 | 685000 | 517000 |
| 48 | 3 | 1603 | 818000 | 946000 | 1122000 | 1411000 | 1731000 | 417000 | 497000 | 785000 | 593000 |
Обязательное
Таблица11
| Номинальный диаметр резьбы, d, мм | Шаг резьбы Р, мм | Номинальная площадь поперечного сечения Аs, мм2 | Пробная нагрузка, Н, для условных обозначений групп | ||||
| 21 | 22 | 23; | 25 | 26 | |||
| 4 | 0,70 | 8,78 | 1540 | 2720 | 4260 | 5790 | 6590 |
| 5 | 0,80 | 14,20 | 2490 | 4400 | 6890 | 9370 | 10700 |
| 6 | 1,00 | 20,10 | 3520 | 6230 | 9760 | 13300 | 16100 |
| 7 | 1,00 | 28,90 | 5068 | 8960 | 14000 | 19100 | 21700 |
| 8 | 1,25 | 36,60 | 6410 | 11300 | 17800 | 24200 | 27500 |
| 10 | 1,50 | 58,00 | 10200 | 18000 | 28100 | 38300 | 43500 |
| 12 | 1,75 | 84,30 | 14800 | 26100 | 40900 | 55600 | 63200 |
| 14 | 2,00 | 115,00 | 20100 | 35700 | 55800 | 75900 | 86300 |
| 16 | 2,00 | 157,00 | 27500 | 48700 | 76100 | 104000 | 118000 |
| 18 | 2,50 | 192,00 | 33600 | 59500 | 93100 | 127000 | 144000 |
| 20 | 2,50 | 245,00 | 42900 | 76000 | 119000 | 162000 | 184000 |
| 22 | 2,50 | 303,00 | 53000 | 93900 | 147000 | 200000 | 227000 |
| 24 | 3,00 | 353,00 | 61800 | 109000 | 171000 | 233000 | 265000 |
| 27 | 3,00 | 459,00 | 80300 | 142000 | 223000 | 303000 | 344000 |
| 30 | 3,50 | 561,00 | 98000 | 174000 | 272000 | 370000 | 421000 |
| 33 | 3,50 | 694,00 | 121000 | 215000 | 337000 | 458000 | 521000 |
| 35 | 4,00 | 817,00 | 143000 | 253000 | 396000 | 539000 | 613000 |
| 39 | 4,00 | 976,00 | 171000 | 303000 | 473000 | 644000 | 732000 |
| 42 | 4,50 | 1120,00 | 196000 | 347000 | 543000 | 739000 | 840000 |
| 45 | 4,50 | 1306,00 | 229000 | 405000 | 633000 | 862000 | 980000 |
| 48 | 5,00 | 1472,00 | 258000 | 456000 | 714000 | 972000 | 1104000 |
Таблица12
Пробные нагрузки для болтов,винтов и шпилек с мелким шагом резьбы
| Номинальный диаметр резьбы, d, мм | Шаг резьбы Р, мм | Номинальная площадь поперечного сечения Аs, мм2 | Пробная нагрузка, Н, для условных обозначений групп | ||||
| 21 | 22 | 23; | 25 | 26 | |||
| 8 | 1,00 | 39,2 | 6840 | 12200 | 19000 | 25800 | 29400 |
| 10 | 1,25 | 61,2 | 10700 | 19000 | 29700 | 40400 | 45900 |
| 12 | 1,25 | 92,1 | 16100 | 28600 | 44700 | 60800 | 69000 |
| 14 | 1,50 | 125,0 | 21900 | 38800 | 60600 | 82500 | 93800 |
| 16 | 1,50 | 167,0 | 29200 | 51800 | 81000 | 110000 | 125000 |
| 18 | 1,50 | 216,0 | 37800 | 67000 | 105000 | 143000 | 162000 |
| 20 | 1,50 | 272,0 | 47600 | 84000 | 132000 | 179000 | 204000 |
| 22 | 1,50 | 333,0 | 58300 | 103000 | 162000 | 220000 | 250000 |
| 24 | 2,00 | 384,0 | 67200 | 119000 | 186000 | 253000 | 288000 |
| 27 | 2,00 | 496,0 | 86800 | 154000 | 241000 | 327000 | 372000 |
| 30 | 2,00 | 621,0 | 109000 | 193000 | 301000 | 410000 | 466000 |
| 33 | 2,00 | 761,0 | 133000 | 236000 | 369000 | 502000 | 571000 |
| 36 | 3,00 | 865,0 | 151000 | 268000 | 419000 | 571000 | 649000 |
| 39 | 3,00 | 1030,0 | 180000 | 919000 | 500000 | 680000 | 773000 |
| 42 | 3,00 | 1205,0 | 211000 | 374000 | 584000 | 795000 | 904000 |
| 45 | 3,00 | 1400,0 | 245000 | 434000 | 679000 | 924000 | 1050000 |
| 48 | 3,00 | 1603,0 | 281000 | 497000 | 777000 | 1058000 | 1202000 |
Обязательное
1. Фаска на опорной поверхностиболтов - под углом не более 15° (черт. 5).
S - размер под ключ
Черт. 5
2. Притупление ребершестигранника или квадрата к опорной поверхности или торцу головки болта и копорной поверхности гайки не более 0,25 высоты головки болта или гайки (черт. 6).
Черт. 6
3. Скругление ребершестигранника или квадрата не должно выводить диаметр описанной окружности за наименьшийпредельный размер.
4. Скругление пояска головок уболтов и винтов с потайной и полупотайной головками и кромок у болтов и винтовс полукруглой и цилиндрической головками, не должно выводить диаметр головок занаименьший предельный размер.
5. Допускается недопрессовка ввиде среза вершины полукруглой, сферической и полупотайной головок, еслидиаметр площадки среза не превышает 30% номинального диаметра головки длякласса точности А 40% номинального диаметра головки для классов точности В и С.
Недопрессовка не должна выводитьвысоту головки за наименьший предельный размер.
6. Уклон образующей головки неболее 5° и сфера на верхнем торце головки, не должны выводить высотуцилиндрической головки за наибольший предельный размер (черт. 7).
Черт. 7
7. Уменьшение минимальногодиаметра головки в направлении шлица, не должно превышать:
0,3 мм - для винтов с диаметром резьбы до 2 мм;
0,6 мм - для винтов с диаметромрезьбы свыше 2 мм до 6 мм;
0,8 мм - для винтов с диаметром резьбы свыше 6 мм.
8. Уменьшение минимальногодиаметра полукруглых и потайных головок в направлении уса или ребер квадратногоподголовка не должно превышать:
0,6 мм - для болтов с диаметром головки до 30 мм;
0,8 мм - для болтов с диаметром головки свыше 30 мм.
9. Притупление углов квадратногоподголовка не должно приводить к проворачиванию болтов и контрольной матрице.
10. Утолщение диаметра стержняпод головкой болтов и винтов. Для изделий классов точности А и В, не более:
0,05 мм на длине 5 мм диаметр резьбы до 16 мм;
0,1 мм на длине 8 мм диаметррезьбы от 16 до 27 мм;
0,2 мм на длине 10 мм диаметр резьбы свыше 27 мм.
Для изделий класса точности С неболее предельных отклонении по нолю допуска +JT14 на длине двух номинальных диаметров резьбы.
11. Косой срез стержня ширинойне более:
одного шага резьбы - для классов точности А и В;
двух шагов резьбы - для классаточности С.

Черт. 8
12. Зенковка отверстий подшплинт - диаметром не более 1,5 диаметра отверстия.

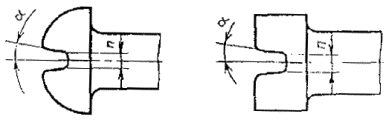

13. Уклон стенок шлица (угол a - черт. 9)не более:
3°-для класса точности А;
5°-для классов точности В и С.
Черт. 9
14. Допускается центровоеотверстие на торцевой части головки и стержня.
15. Допускается отсутствиеконцевой фаски па изделиях класса точности С с накатанной резьбой и на стержняхвинтов класса точности Aи В с накатанной резьбой.
По соглашению между потребителеми изготовителем допускается отсутствие концевой фаски на стержнях болтов ишпилек классов точности Л и В с накатанной резьбой.
16. Допускается скруглениеверхнего торца головки вместо фаски у болтов с углублением в головке.
17. Допускается вогнутость днашлицев в направлении его длины с кривизной, соответствующей радиусу стандартнойшлицевой или пазовой фрезы, а также выпуклость с радиусом не менее 90 мм - длявинтов с диаметром резьбы до 12 мм и не менее 150 мм - для винтов с диаметромрезьбы более 12 мм.
18. Наличие в витках резьбы гаеккратера (при изготовлении резьбы накаткой) не должно выводить размеры резьбы запредельные отклонения.
ИНФОРМАЦИОННЫЕДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕНМинистерством черной металлургии СССР
ИСПОЛНИТЕЛИ
Б. М. Ригмант, Н. Г.Андреева, Т. Е. Юрченко
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕПостановлением Государственного комитета СССР по стандартам от 30.12.87 № 5111
3. Срок проверки 1993 г.
4. Стандарт полностью соответствует СТ СЭВ4203-83
5. Взамен ГОСТ 1759-70 (в части техническихтребований и маркировки крепежных изделий)
6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Норма пункта, подпункта |
| ГОСТ 9.301-86 | |
| ГОСТ 9.302-79 | |
| ГОСТ 9.303-84 | |
| ГОСТ 9.306-85 | |
| ГОСТ 1759.1-83 | |
| ГОСТ 1759.2-82 | |
| ГОСТ 1759.3-83 | |
| ГОСТ 1759.4- 87 | |
| ГОСТ 1759.5-87 | |
| ГОСТ 4781-74 | |
| ГОСТ 5632-72 | |
| ГОСТ 9378-75 | |
| ГОСТ 12920-67 | |
| ГОСТ 15527-70 | |
| ГОСТ 16030-70 | |
| ГОСТ 17769-83 | |
| ГОСТ 18160-72 | |
| ГОСТ 18175-78 | |
| ГОСТ 20072-72 | |
| ГОСТ 24705-81 | |
| ГОСТ 25556-82 |
СОДЕРЖАНИЕ
