ФАСТБАС

МОДУЛЬНАЯ БЫСТРОДЕЙСТВУЮЩАЯСИСТЕМА
СБОРА ДАННЫХ

ГОСТ 34.340-91
(МЭК 935-90)

КОМИТЕТСТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР

Москва

СОДЕРЖАНИЕ

ПРЕДИСЛОВИЕ

1. Официальные решения илисоглашения МЭК по техническим вопросам, подготовленные техническими комитетами,в которых представлены все заинтересованные национальные комитеты, выражают свозможной точностью международную согласованную точку зрения по рассматриваемымвопросам.

2. Решения представляют собойрекомендации для международного пользования и в этом виде принимаютсянациональными комитетами.

3. В целях содействиямеждународной унификации МЭК выражает пожелание, чтобы все национальныекомитеты приняли текст рекомендаций МЭК в качестве своих национальныхстандартов, насколько это позволят условия каждой страны. Любые расхождениямежду рекомендациями МЭК и соответствующими национальными стандартами должныбыть, по возможности, четко изложены в стандартах.

4. МЭК не дает каких-либокритериев обозначения соответствия оборудования рекомендациям МЭК и не несетответственности в случае заявления, что оно соответствует требованиям хотя быодной из них.

ПРЕДИСЛОВИЕ НАУЧНОГО РЕДАКТОРА РУССКОГО ТЕКСТА

Техническое задание наразработку системы Фастбас было сформулировано группой ядерных электронщиков,работающих в ведущихинститутах США, к июлю 1977 г. Разработку стандарта финансировало Министерствоэнергетики. Разработчики собирались для обсуждения промежуточных результатов ивозникающих проблем не реже чем раз в квартал в течение пяти лет. К 1980 г.появилась первая версия стандарта, затем ежеквартально выпускались обновленныеверсии. Специалисты европейских институтов, объединенные комитетом European Standards on Nuclear Electronics (ESONE), анализировали версии ипредлагали свои рекомендации. К ноябрю 1982 г. разработка была завершена -комитет Nuclear Instruments Modules (NIM)объявил о принятии стандарта.

Началась разработкааппаратуры в стандарте Фастбас. Наиболее значительные результаты публиковал ипубликует журнал «IЕEE Transactions on Nuclear Science».

На основе накопившегося опытастандарт Фастбас был уточнен и в 1986 г. стал национальным стандартом США ANSI/IEEE Std 960-1986. В сентябре 1983 г. стандарт былпредставлен в Технический комитет № 45 Международной электротехническойкомиссии, а в январе 1987 г. ТК 45 принял решение о публикации стандартаФастбас в качестве стандарта МЭК-935,он вышел в свет в июне 1990 г. Настоящий стандарт является аутентичнымпереводом стандарта.

В Приложении А.1 в качестве примера описанареализация логического протокола Фастбас на быстродействующих ЭСЛ-элементах.Большая плата модуля размером (366,7×400) мм позволяет разместить большоечисло ЭСЛ-микросхем и рассеять мощность до 75 Вт на каждый модуль единичнойширины. Этот вариант реализации нацелен на создание наиболее быстродействующейстационарной аппаратуры.

В гл. 12 оговорена возможностьреализации протокола на элементах любого типа. Учитывая это, группаспециалистов (С.Г. Басиладзе, В.В. Кипаренко, О.А. Никольский, В.Н. Тресорукови К.Э. Эрглис) предложила реализовать протокол Фастбас на экономичных ТТЛ- иКМОП-микросхемах при БТЛ-уровнях сигналов в магистрали. Более высокая степеньинтеграции микросхем и малое потребление энергии позволили уменьшить размерымодулей и крейтов, обеспечивая возможность применения аппаратуры в цехах и набортах. Было предложено также дополнить стандарт выборкой байтов данных имодификацией длины адресного слова. Расширение стандарта Фастбас описано вприложении А.2, котороеподготовил К. Эрглис при участии С. Басиладзе.

Весной 1987 г. проектнастоящего стандарта (в виде перевода проекта стандарта МЭК с дополнением А.2)был разослан в 30 предприятий разных ведомств. Из 23 ответивших предприятий 12высказались за использование расширенного стандарта Фастбас в качестве основыЕдиной системы магистрально-модульной многопроцессорнойинформационно-измерительно-управляющей аппаратуры (ЕС МММИИУА), а остальныепредприятия предложили использовать другие стандарты.

Следует особо отметить двехарактеристики стандарта Фастбас: точное определение функций каждого бита встандартизованных регистрах управления и состояний (гл. 8) и описание логическогопротокола соединителей сегментов (гл. 10).

Стандартизация функций битовРУС позволила создать второй стандарт Фастбас - Fastbus Standard Routines (IEEE Std 1177-1989 или МЭК-1052(апрель 1991 г.), который определяет специализированный макроассемблер дляпрограммирования операций на магистралях Фастбас. Этот стандарт в переводе нарусский язык также целесообразно издать в качестве Государственного стандарта.

Протокол соединителейсегментов содержит, в частности, правила определения маршрутных таблиц,запоминаемых в соединителях. Это позволило создавать информационные сетипроизвольной конфигурации при высокой их надежности и живучести. В настоящеевремя в IEEE завершается разработка третьего стандарта Фастбас нанаиболее прогрессивную оптоволоконную сеть при последовательной передачеинформации.

Об организации разработкистандартов Фастбас можно судить по списку участников, которым открываютсянациональные стандарты. Перевод на русский язык выполнили К.Э. Эрглис, А.Д.Росляков и А.В. Шалаев.

В совокупности стандартыФастбас определяют 5 уровней модели открытых систем, при этом программированиеявляется единым как для передач между модулями внутри крейта, так и для передачмежду крейтами в локальной сети Фастбас произвольной формы. Комплекс из трехстандартов Фастбас обеспечит возможность создания наиболее эффективных системМММИИУА разной мощности и назначения при минимальных стоимостях разработки,программирования, производства и эксплуатации.

ВВЕДЕНИЕ

Настоящийстандарт подготовлен Техническим комитетом 45 «Ядерное приборостроение» МЭК.Текст стандарта основан на следующих документах:

Полную информацию о голосованииза утверждение данного стандарта можно получить из Отчетов о голосовании,указанных в таблице.

В стандарте имеются ссылкина следующие Публикации МЭК:

113-7-(1981) (ГОСТ2.743-82) Диаграммы, чертежи, таблицы. Часть 7. Подготовка логическихдиаграмм.

169-10 (1983)*Радиочастотные соединители. Часть 10. Радиочастотные коаксиальные соединители свнутренним диаметром внешнего проводника 3 мм (0,12 дюйма) с зажимнымсочленением. Волновое сопротивление 50 Ом (тип SMB).

* Данная Публикация МЭК находится в фонде стандартов ТК 22 (НПО«Персей»)

297-1 (1982) (ГОСТ28601.1-90) Конструкции несущие серии 482,6 мм (19 дюймов). Часть 1. Панелии стойки.

516 (1975) (ГОСТ27080-86) Модульная система приборов для обработки данных. Система КАМАК.

547 (1976)* Вставной модульи стандартный 19-дюймовый каркас для размещения модулей по стандарту NIM (дляядерного приборостроения).

* Данная Публикация МЭК находится в фонде стандартов ТК 22 (НПО«Персей»)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФАСТБАС Модульная быстродействующая система сбора данных Fastbus. Modular high speed data acquisition system

ГОСТ 34.340-91 (МЭК 935)

Дата введения 01.07.92

ГЛАВА 1.НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ И ВВОДНЫЙ ОБЗОР

Данный раздел включаетназначение и область применения данного стандарта, а также вводный обзор.

1.1. Назначение и область применения

Настоящий стандартопределяет магистрально-модульную систему для сбора данных, их обработки иуправления.

Приведены механические,сигнальные, электрические и протокольные спецификации, достаточные дляобеспечения совместимости между блоками, выполненными разными разработчиками ипроизводителями.

Данный стандарт применим ксистемам, состоящим из модульных блоков электронных приборов, которыеобрабатывают или передают данные или сигналы и обычно связаны с компьютерамиили другими автоматическими устройствами обработки данных.

Стандарт применим дляядерного приборостроения и систем управления, но может применяться также и вдругих областях.

Положения стандарта являютсярекомендуемыми. При применении стандарта обязательными являются требования,заключённые в рамку.

1.2. Введение и общиесведения

Система ФАСТБАС состоит измножества магистральных сегментов, которые могут работать независимо, носвязаны друг с другом для передачи данных и другой информации. ФАСТБАС можетработать асинхронно с использованием протокола подтверждений, чтобы эффективносочетать устройства различного быстродействия безпредварительного учета скорости их работы. Система способна работать исинхронно без подтверждений при передаче блоков данных с максимальнойскоростью.

Сложные системы, такие какФАСТБАС, легче понимать, если спецификации сопровождаются общими описаниями,которые раскрывают значение деталей в целой системе. Эта глава содержит обзорглавных характеристик и операций ФАСТБАС. В большинстве следующих глав имеются,в дополнение к обязательным составляющим спецификации, примеры использованиястандартизуемых возможностей системы. В гл. 2 представлены определения терминов, которые имеютспециальный смысл в системах ФАСТБАС. Определены символы, применяемые в схемахдля обозначения различных частей системы ФАСТБАС, а также дан список обычноиспользуемых сокращений. В остальных главах изложены спецификации системы. Этиглавы сопровождаются рядом приложений, которые дают более детальную информациюо некоторых особенностях ФАСТБАС. В этой главе слова, имеющие специальный смыслв системе ФАСТБАС, выделены прописными буквами.

Большинство характеристикФАСТБАС определились из рассмотрения требований, предъявляемых ксовременным, системам сбора и обработки данных. Требование быстродействияудовлетворяется параллельной работой многих процессоров, которые могутсообщаться друг с другом, а также с устройствами для сбора данных и управления.Протокол связи, используемый процессорами и устройствами, предусматриваетбольшие поля адресов и данных. Протокол определен независимо оттехнологического воплощения интегральных схем, чтобы иметь возможностьреализовать преимущества прогрессивных технологий, гибкость системобеспечивается модульностью, которая допускает множество вариантов конфигурациисистем.

Модульные системы отличаютсяметодами связи устройств, образующих систему. Должны быть стандартизованымеханические, электрические и логические соединения. Электрические соединенияосуществляются набором сигнальных линий, которому дано название СЕГМЕНТ.ФАСТБАС-УСТРОЙСТВА могут быть соединены просто при помощи КАБЕЛЬ-СЕГМЕНТОВ,однако такая компоновка может повлечь за собой снижение скорости. В локальныхустройствах необходимые свойства достигаются объединением нескольких МОДУЛЕЙ вКРЕЙТЕ, чтобы использовать общую магистраль, располагаемую на задней панели(рис. 1). Эта магистраль, называемаяКРЕЙТ-СЕГМЕНТОМ или СЕГМЕНТОМ, как и КАБЕЛЬ-СЕГМЕНТ, образует логический блоксистемы ФАСТБАС.

Используя ФАСТБАС-протокол,СЕГМЕНТ работает как автономная магистраль, связывающая один или болееУСТРОЙСТВ-МАСТЕРОВ с рядом УСТРОЙСТВ-СЛУГ. При выполнении всех операций намагистрали устанавливается соотношение между МАСТЕРОМ и СЛУГОЙ, при котороминициатором должен быть МАСТЕР, а отвечающим - СЛУГА. МАСТЕР способензапрашивать и получать управление сегментом, к которому он присоединен, чтобысвязываться со СЛУГОЙ. Если связь устанавливается с другим МАСТЕРОМ, то навремя операции отвечающий МАСТЕР действует как СЛУГА. СЛУГА не может получитьправо владения магистралью, но может сделать запрос на обслуживание томуМАСТЕРУ на том же СЕГМЕНТЕ, который способен начать процедуру обслуживаниязапроса. МАСТЕРА располагают более разнообразным механизмом прерываний,благодаря которому они могут овладеть магистралью и записать сообщение опрерывании в устройство обслуживания прерываний.

1 - крейт; 2- соединение сегмента с другими сегментами, интерфейсом процессора и т.п.; 3- к модулю соединителю сегментов; 4 - вставные модули: мастер,слуга, соединитель сегментов, специального назначения; 5 - крейт-сегмент(магистраль на задней плате); 6 - разъемы крейт-сегмента; 7 -вспомогательные разъемы крейта

Рис.1. Основные элементы системы ФАСТБАС

При нескольких МАСТЕРАХ вСЕГМЕНТЕ должны быть предусмотрены средства для урегулирования одновременныхзапросов на пользование магистралью. Каждому МАСТЕРУ присвоен Уровеньарбитража, который он использует во время Циклов арбитража. В ответ натаймирующие сигналы, получаемые от управления таймированием арбитража, котороепринадлежит СЕГМЕНТУ, схема в каждом МАСТЕРЕ определяет, какому из претендующихМАСТЕРОВ будет отдано владение магистралью. Процедура арбитража обычно невызывает потерь времени, поскольку следующий МАСТЕР может быть определен дотого, как действующий МАСТЕР закончит свою операцию.

Несколько МАСТЕРОВ,расположенных в одном СЕГМЕНТЕ, используют общую магистраль. С точки зренияМАСТЕРА соревнование за право владения магистралью может снизить ее пропускнуюспособность из-за потерь времени на ожидание. Поскольку СЕГМЕНТЫ работаютнезависимо, распределение МАСТЕРОВ по нескольким СЕГМЕНТАМ может смягчитьпроблему соревнования и увеличить пропускную способность благодаря тому, чтоинформация, нужная каждому МАСТЕРУ, может быть локализована в его СЕГМЕНТЕ.

1 - процессор-хозяин; 2 - интерфейспроцессора; 3 - согласователь; 4 -кабель-сегмент; 5 - соединитель сегментов; 6 - мастер; 7 -крейт-сегмент (согласованный); 8 - слуги

Рис. 2. Пример топологиисистемы ФАСТБАС

МАСТЕР в данном СЕГМЕНТЕдолжен также быть способным быстро связываться со СЛУГОЙ, расположенным вдругом СЕГМЕНТЕ. Эта способность обеспечивается СОЕДИНИТЕЛЯМИ СЕГМЕНТОВ (СС),которые временно связывают независимые СЕГМЕНТЫ (рис. 2).

Все СЕГМЕНТЫ, выполняющиеоперацию, должны быть в то же время доступны для проведения межсегментнойоперации. Механизм арбитража, наряду с соответствующими схемами в каждомсоединителе СЕГМЕНТОВ СС, обеспечивает разрешение проблем соревнования замагистраль для МАСТЕРОВ, находящихся как в данном, так и в других СЕГМЕНТАХ.Поскольку данный СЕГМЕНТ может быть связан с любым из ряда различных СЕГМЕНТОВ, могут быть реализованы такиеконфигурации систем, в которых пути передачи информации оптимизированы суменьшением затрат времени.

Среда, через которуюсообщаются два СС, расположенные в разных СЕГМЕНТАХ, не стандартизована, этопозволяет выбирать канал связи, наиболее подходящий для данного применения. Длятаких соединений возможно использовать КАБЕЛЬ-СЕГМЕНТОВ совместно сэффективными средствами, стандартизованными в приложении Е. С КАБЕЛЬ-СЕГМЕНТОМ, кроме СС,могут быть соединены и другие устройства. Такие устройства также следуютФАСТБАС-протоколу, имеют переключателе для кодирования входного адреса приГЕОГРАФИЧЕСКОЙ АДРЕСАЦИИ и должны быть снабжены питанием.

Другие технические приемысвязи СЕГМЕНТОВ включают использование БУФЕРИРОВАННЫХ МЕЖСОЕДИНЕНИЙ иРАСШИРИТЕЛЕЙ СЕГМЕНТОВ. БУФЕРИРОВАННОЕ МЕЖСОЕДИНЕНИЕ представляет собойустройство, которое хранит в памяти и продвигает операции ФАСТБАС, разрушаятаким образом синхронизм между мастером и слугой. Концепция РАСШИРЕННОГОСЕГМЕНТА позволяет нескольким СЕГМЕНТАМ пользоваться одним АДРЕСОМ ГРУППЫ.Такое коллективное пользование достигается применением РАСШИРИТЕЛЕЙ СЕГМЕНТА,простота которых в сравнении с СОЕДИНИТЕЛЯМИ СЕГМЕНТОВ достигается за счетнекоторого снижения гибкости в топологии системы и операциях для членовРАСШИРЕННОГО СЕГМЕНТА.

В большинстве случаев, еслине всегда, МАСТЕРА должны иметь некоторые способности процессоров. Припроектировании систем ФАСТБАС возникает также нужда в присоединении к системебольших и малых ЭВМ. Такое соединение выполняется при помощиИНТЕРФЕЙСА-ПРОЦЕССОРА, который создает внешнему процессору доступ кФАСТБАС-системе через КАБЕЛЬ или КРЕЙТ-СЕГМЕНТ (рис. 2). Системные требования диктуют необходимость иметь вкаждой системе один процессор с полной информацией о структуре системы. Вчастности, он должен иметь доступ к любому СЕГМЕНТУ системы и знать, какСЕГМЕНТЫ соединены друг с другом. Этот процессор, названныйПРОЦЕССОРОМ-ХОЗЯИНОМ, инициирует систему, сообщая каждой стороне каждого СС,какие операции он должен передать в следующий СЕГМЕНТ. Используя ГЕОГРАФИЧЕСКУЮАДРЕСАЦИЮ, ПРОЦЕССОР-ХОЗЯИН может выяснить местоположение и тип каждогоУСТРОЙСТВА в системе и, если нужно, присвоить ЛОГИЧЕСКИЕ АДРЕСА УСТРОЙСТВАМ.ЛОГИЧЕСКИЕ АДРЕСА позволяют УСТРОЙСТВУ использовать поле ВНУТРЕННИХ АДРЕСОВ,приспособленное для нужд и независимое от положения УСТРОЙСТВА внутри СЕГМЕНТА.

Главные характеристики ивозможности системы ФАСТБАС можно суммировать следующим образом:

·     Скоростьограничена только задержками распространения сигнала в среде и задержкамиалогических схемах, скорость обычно лучше чем 10 МГц при элементах ЭСЛ.

·     Большиеполя адресов и данных (32 бита);

·     Сегментированнаямагистраль, допускающая параллельную работу сегментов;

·     Способностьк соединениям во всемобъеме системы;

·     Передачаблоков данных с подтверждением или принудительная передача;

·     Единыйпротокол во всем объеме системы;

·     Наличиемеханизмов прерываний и арбитража.

1.2.1. ФАСТБАС-операции

ФАСТБАС-операции, описанныев гл. 5, выполняются припомощи многолинейной магистрали, назначение линий и сигналов в которой показанов табл. I. КАБЕЛЬ-СЕГМЕНТ состоит из 60 линий,указанных в верхней части списка. КРЕЙТ-СЕГМЕНТ содержит дополнительно другиелинии, а также линии питания. Сигналы классифицированы в таблице в соответствиис применением:

Т - таймирование в циклах адресаи передачи данных;

У - управление в циклахадреса и передачи данных;

И - информация в циклахадреса и передачи данных;

А - асинхронный -таймирование не связано непосредственно с передачами информации;

ТА - таймирование арбитража;

ИА - информация о состояниилиний арбитража;

УА - управление арбитражем;

П - последовательные данные,их таймирование не зависит от работы параллельной магистрали;

Ф - фиксированнаяинформация;

С-специальное назначение.

Большинство ФАСТБАС-операцийначинается с запроса МАСТЕРА и предоставления ему владения магистралью. ЗатемМАСТЕР выбирает СЛУГУ первичным адресным циклом, сопровождая его любым числомциклов передачи данных, после этого магистраль освобождается.

Первичный адресный циклначинает МАСТЕР, выставляя адрес СЛУГИ на 32 линии AD-адрес / данные и выдаваязатем сигнал AS-строб адреса. Выставление адресного словаопределяет путь (если нужно - через СОЕДИНИТЕЛИ-СЕГМЕНТОВ) между МАСТЕРОМ иСЛУГОЙ. Когда СЛУГА узнает свой адрес, он отвечает сигналом АК-подтверждениеприема адреса. Протокол требует, чтобы сигналы AS и АК оставались на линияхдо полного завершения операции.

Связка AS/AKпобуждает все другие устройства не замечать работу магистрали, позволяясвязавшейся паре выполнять любой понятный им протокол, пока не разорвана связь AS/AK. Длянаиболее употребительных операций определены стандартные протоколы, чтобыоблегчить разработку совместных УСТРОЙСТВ.

ТаблицаI

Сигналы ФАСТБАС

* Вместо штырьков GAи ТР на КАБЕЛЬ-СЕГМЕНТЕ применяются переключатели-регистры.

По получении подтвержденияАК от СЛУГИ МАСТЕР снимает код адреса с линий AD и использует эти линии дляпередачи данных в последующих циклах. После того, как связка AS/AK междуМАСТЕРОМ и СЛУГОЙ установлена, МАСТЕР может начать операцию чтения выдачейсигналов на линию чтения (RD) и линию строб данных (DS), какпоказано на рис. 3. СЛУГА отвечаетвыставлением данных на линиях AD и выдачей сигнала DK -подтверждение приема данных. Этот сигнал использует МАСТЕР, чтобы взять данные.

При операции записи МАСТЕРвыставляет данные на линиях AD и сопровождает этовыставление сигналом DS - строб данных. СЛУГАотвечает выдачей DK - подтверждение приема данных. Операция отличаетсятем, что МАСТЕР снимает с магистрали все свои сигналы, включая AS.СЛУГА, обнаружив удаление AS, снимает свои сигналы,включая АК.

Поскольку циклы адреса ипередачи данных легко различимы, МАСТЕР использует три линии выбора режима (MS<2:0>) как для модификации значения адресной информации, так и для того,чтобы независимо задать тип передачи данных. В первичном адресном цикле могутбыть указаны одиночные данные, вторичный адрес, а также передача блока данных сподтверждением или принудительная передача - без подтверждения.

Подобным образом, три линииинформации о статусе СЛУГИ (SS <2:0>) используют дляиндикации успешных циклов адреса и передачи данных или для сообщения о причинахнеудачи. Трудности адресации могут возникать в СОЕДИНИТЕЛЯХ-СЕГМЕНТОВ из-затого, что они иногда не отвечают МАСТЕРУ, вследствие неисправности схемы или немогут получить доступ к СЕГМЕНТУ, присоединенному к дальней стороне и занятому,или СС заблокированы операцией с более высоким приоритетом. Зависание вмагистрали, вызванное адресацией к несуществующему устройству в СЕГМЕНТЕназначения, устраняется таймерами в МАСТЕРЕ или в том соединителе СС, которыйвыдал адрес в СЕГМЕНТ назначения.

1 - адрес; 2 - данные

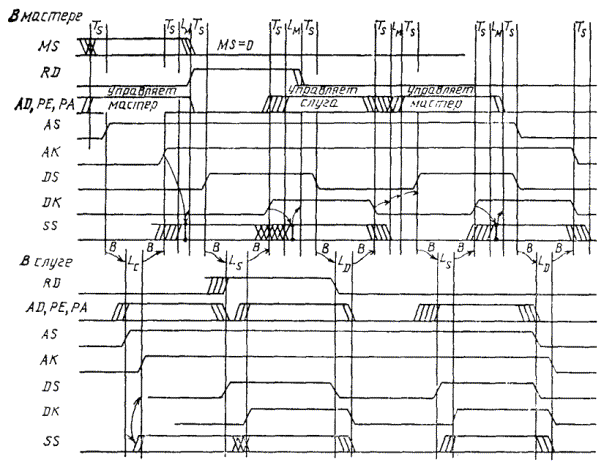

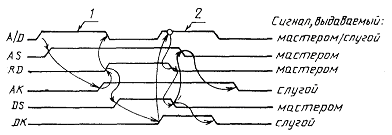

Рис. 3. Основная операциячтения с подтверждением (с точки зрения мастера)

В течение цикла передачиданных СЛУГА, в дополнение к способности показать, что он не может большепринимать данные или не имеет больше данных для передачи, может также сообщать,что в настоящий момент он занят или обнаружил ошибку одного из несколькихклассов.

При передаче данных ФАСТБАСможет быть применен контроль четности и должны быть обеспечены рекомендованныетехнические приемы для устранения ошибок. При операциях записи СЛУГИ обычнореагируют на ошибки передачи игнорированием правильных данных и сигнализируютМАСТЕРУ о том, что произошла ошибка. МАСТЕР может затем повторить операцию.Устранение ошибок при операциях считывания является более сложным. СЛУГА обычнобывает не осведомлен об ошибке и может прирастить свой внутренний указательадреса или иметь доступ к регистру типа «Первый вошел - первый вышел» или крегистру с очисткой после чтения, следовательно, данные могут быть не доступныдля повторной передачи. Для поддержки устранения ошибок при считывании можетбыть введен в работу ЗАЩИТНЫЙ БУФЕР.

ЗАЩИТНЫЙ БУФЕР всегдасодержит копию последних данных, переданных СЛУГЕ или от СЛУГИ. Следовательно,путем введения подходящего ЗАЩИТНОГО БУФЕРА МАСТЕР может повторно обратиться кданным после ошибки в считывании.

1.2.2. Соединители сегментов СС

СОЕДИНИТЕЛЬ СЕГМЕНТОВуправляет деятельностью двух СЕГМЕНТОВ, которые он соединяет, ожидая появлениеадреса, который числится в списке адресов, запрограммированных для узнавания.На узнанный адрес, поступивший от одного из СЕГМЕНТОВ на ближнюю сторону, ССреагирует запросом на использование другого СЕГМЕНТА, присоединенного к дальнейстороне, и выставлением данного адреса на этот СЕГМЕНТ после овладения егомагистралью. Два СЕГМЕНТА остаются связанными друг с другом до тех пор, пока weзакончится операция. Адрес, выставленный на дальней стороне, может, в своюочередь, быть узнан другим СОЕДИНИТЕЛЕМ СЕГМЕНТОВ и передан следующемуСЕГМЕНТУ. В зависимости от потребителей данной операции может быть связанопроизвольное число СЕГМЕНТОВ. Адрес содержит всю информацию, необходимую длятого, чтобы соответствующие СС образовали правильные соединения.

Для того, чтобы в адресеудобно располагалась информация о маршруте сообщения, полное адресное поле,доступное в системе, разделено между СЕГМЕНТАМИ таким образом, что старшиеразряды кода адреса определяют адрес СЕГМЕНТА. Эта старшая часть адресаназывается полем АДРЕСА ГРУППЫ (GP). СЕГМЕНТУ могут бытьприсвоены одно или несколько значений GP, если расположенные в немустройства требуют большого объема адресации. УСТРОЙСТВА в СЕГМЕНТЕ различаютсяАДРЕСОМ МОДУЛЯ, который примыкает к полю GP и может включать несколькомладших разрядов из поля GP. Комбинация из полей АДРЕСАГРУППЫ и АДРЕСА МОДУЛЯ образует АДРЕС УСТРОЙСТВА, который служит дляопределения УСТРОЙСТВА в любом месте системы. Остающиеся младшие разряды адресаили ПОЛЕ ВНУТРЕННЕГО АДРЕСА служат для определения части УСТРОЙСТВА или егофункций. Благодаря возможности проведения специального цикла передачи данных,называемого вторичным адресным циклом, число различных адресуемых частей илифункций внутри устройства не ограничено числом, которое может быть выраженополем внутреннего адреса.

В простых СОЕДИНИТЕЛЯХСЕГМЕНТОВ старшие разряды адреса используют для адресации к внутренней памяти,которая содержит таблицу адресов, подлежащих передаче. Во время инициациисистемы в память каждого СС вводится маршрутная таблица, необходимая для направлениявсех разрешенных операций.

Этасхема несоздает ограничений на конфигурации связей между СЕГМЕНТАМИ. Например, онимогут быть соединены в древовидную структуру с большой ЭВМ при стволе иустройствами для сбора данных на концах ветвей. Если между двумя СЕГМЕНТАМИ,расположенными в разных концах системы, требуется обеспечить большой потокинформации, который мог бы загрузить промежуточные СЕГМЕНТЫ, целесообразноиспользовать КАБЕЛЬ-СЕГМЕНТ, чтобы обойти промежуточные СЕГМЕНТЫ. При такомдобавлении не требуется изменять адреса УСТРОЙСТВ, достаточно задать в СС новыемаршрутные таблицы, чтобы освободить промежуточные СЕГМЕНТЫ от излишнихпередач. По этой схеме могут быть реализованы древовидные, звездообразные,кольцевые и другие структуры.

Когда МАСТЕР начинаетФАСТБАС-операцию, он всегда запускает внутренний таймер ответных действий навремя, достаточное для работы в данном СЕГМЕНТЕ. Если операцию нужно провестичерез один или более соединителей сегментов, МАСТЕР должен быть осведомлен одополнительных задержках, которые встретятся, прежде чем будет получен ответ.Каждый СС, передающий операцию, выставляет сигнал ожидание WT вСЕГМЕНТ, из которого пришла операция, и запускает таймер на время, подходящеедля СЕГМЕНТА, которому операция передается. Сигнал WT заставляет любого МАСТЕРА(а СС действует как МАСТЕР в том СЕГМЕНТЕ, в который он передает операцию)остановить свои таймер. Этот таймер запускается снова при снятии сигнала WT.Таким образом, операция проходит весь свой путь через систему без превышениялимитов времени, за исключением, разумеется, тех случаев, когда попадаетсяСЕГМЕНТ, который не дает нормального подтверждения или не выставляет сигнал WT. Вкаждом МАСТЕРЕ имеется удлиняемый таймер, обнаруживающий тупиковые ситуации,которые могут возникать, например, при конфликтных запросах. После превышениялимита времени МАСТЕР ждет в течение случайного времени выдержки, прежде чемснова пытаться выполнить операцию.

1.2.3. Регистрыуправления и статуса

Область адресов некоторыхрегистров и функций в УСТРОЙСТВАХ желательно отделить от области нормальныхрегистров данных, чтобы предусмотреть защиту от случайного доступа и при этомне прерывать размещение областей адресов нормальных данных. Например, требуетсячтобы два УСТРОЙСТВА памяти имели адресные области, расположенные рядом вадресном пространстве, чтобы их можно было использовать как одну большуюпамять. Однако эти УСТРОЙСТВА могут содержать управляющие и статусные регистры,предназначенные для защиты памяти или обнаружения, или исправления ошибок,причем эти регистры также должны быть доступны. Более того, желательно, чтобыУСТРОЙСТВА имели основные статусные и информационные регистры в стандартномразмещении, чтобы они были прямо доступны для программы со стандартнымиподпрограммами.

Для выполнения этихтребований был использован метод выбора области адресов регистров управления истатуса (CSR) в первичном адресном цикле соответствующимкодированием линий MS. Во вторичном адресном цикле в области адресов CSRвыбирается регистр, а затем в цикле передачи данных происходит передача крегистру или от него. Вторичная адресация предусматривает использование внутриУСТРОЙСТВА полного 32-разрядного адреса; такое адресное пространство достаточнодля удобных стандартных размещений без опасения нехватки адресов. Впредназначенных CSR-регистрах определены стандартные места для всехобычных управляющих и статусных битов. Рекомендуется встраивать в УСТРОЙСТВОрегистр-идентификатор, уникальный для УСТРОЙСТВА данного типа и применяемый приинициализации систем. Биты идентификатора входят в статусный регистр 0,благодаря этому даже простые УСТРОЙСТВА без адресных дешифратов могут правильнореагировать на вызов, причем это достигается малым увеличением стоимости.

1.2.4. Географическаяадресация

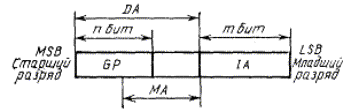

Наиболее общей формой адресациейк УСТРОЙСТВУ является логическая адресация, при которой адрес УСТРОЙСТВА независит от его физического положения в системе. Однако система ФАСТБАС имеет иГЕОГРАФИЧЕСКУЮ АДРЕСАЦИЮ, при которой УСТРОЙСТВО выбирается по номеру в егофизической позиции в СЕГМЕНТЕ, благодаря этому всегда возможно найти УСТРОЙСТВОс целью записи или проверки. ГЕОГРАФИЧЕСКАЯ АДРЕСАЦИЯ должна применяться дляинициализации систем, в которых адресные регистры устанавливаются программно.Когда на такую систему подают питание, регистры, которые будут содержатьинформацию об АДРЕСЕ УСТРОЙСТВА, устанавливаются случайным образом.ГЕОГРАФИЧЕСКАЯ АДРЕСАЦИЯ используется для выбора УСТРОЙСТВА с целью загрузитьих адресные регистры надлежащим содержимым. Первые 256 адресов в каждом СЕГМЕНТЕзарезервированы для специальных целей, а первые 32 из них используются дляГЕОГРАФИЧЕСКОЙ АДРЕСАЦИИ. В КРЕЙТ-СЕГМЕНТЕ на каждой позиции модуля имеетсясегментный раздел, в котором 5 штырьков кодированы (GA4 - GA0). Кодированное число 0обозначает крайнюю правую позицию, если смотреть на крейт со стороны переднейпанели. Кодированное число возрастает на единицу при перемещении на однупозицию влево. Когда на магистрали выставлен ГЕОГРАФИЧЕСКИЙ АДРЕС (от 0 до 31),управляющая линия EG - разрешение географической адресации - возбужденаили вспомогательной логикой сегмента, или действующим МАСТЕРОМ. Когда во времяпервичного адресного цикла выдан сигнал EG, УСТРОЙСТВА сопоставляюткод на своих штырьках с кодом пяти младших адресных битов на AD-линияхи отвечают, если обнаруживают совпадение кодов. Все УСТРОЙСТВА должны иметь этуспособность, в то время как ЛОГИЧЕСКАЯ АДРЕСАЦИЯ не является обязательной.

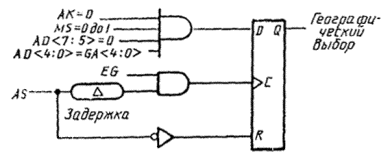

Механизм ГЕОГРАФИЧЕСКОЙАДРЕСАЦИИ может быть использован для доступа к управляющим информационнымрегистрам в неинициированных УСТРОЙСТВАХ, благодаря этому процедуры инициациимогут выполняться автоматически. Обычные схемы узнавания логического адреса вустройстве не задействованы до тех пор, пока не выполнена инициализация.

1 - адрес; 2 - данные

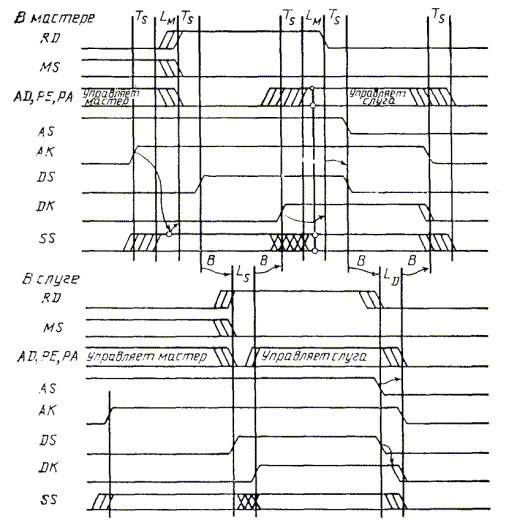

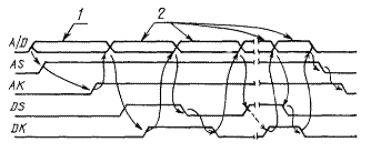

Рис. 4. Передача блока сзаписями (с точки зрения мастера)

УСТРОЙСТВА, присоединяемые кКАБЕЛЬ-СЕГМЕНТУ, должны иметь переключаемые регистры для ручного задания ихранения ГЕОГРАФИЧЕСКОГО АДРЕСА.

1.2.5. Передача блока ипринудительная передача блока

Операция передачи блокасостоит из адресного цикла и любого числа циклов передачи данных одного типа -или все циклы чтения, или запись. Соединение между МАСТЕРОМ и СЛУГОЙвыполняется, как описано выше - с полным подтверждением как в начале, так и вконце операции. Скорость увеличена использованием обоих фронтов в паре сигналовстроб данных и подтверждением приема данных DS/DK, при этом все жепредусмотрена полная защита передачи данных благодаря подтверждениям. На рис. 4 показана передача блока с записями.

Возможна передача блока безподтверждений в циклах передачи данных. Такая принудительная передача блокадопустима между УСТРОЙСТВАМИ, которые могут работать с одинаковой скоростьюпередачи данных. Например, в случае записи после первоначального подтвержденияв адресном цикле с установлением связки AS/AK, МАСТЕР просто выставляетслова данных и выдает фронты DS с подходящей скоростью.Ответы DK как средство таймирования игнорируются, но ихследует использовать для подсчета числа переданных слов с целью контроля. Притакой работе сигнал DS становится строб-сигналом, который используетСЛУГА, чтобы находить слова данных в синхронной передаче. В случае чтенияМАСТЕР выдает DS в качестве тактовых импульсов, которые СЛУГАиспользует для определения скорости передачи и сопровождает данные сигналом DK,который МАСТЕР воспринимает как строб данных.

В операциях, защищенныхподтверждениями, требуется, чтобы каждое слово данных находилось на магистралипо крайней мере в течение удвоенного времени распространения, пока данныепроходят к пункту назначения и сигнал подтверждения идет обратно к источнику.Когда же подтверждения не используются, в одно и то же время на пути вмногокрейтной системе могут проходить несколько слов данных, благодаря чему данныемогут передаваться с максимальной скоростью, допускаемой магистралями.

В большинстве случаев воперациях желательно использовать полные подтверждения. В цикле передачи данныхподтверждение позволяет обоим партнерам сделать, если нужно, паузу и досрочнозакончить операцию (например, в случае переполнения буфера) при точном знанииколичества успешно переданных слов. В операциях без подтверждений в циклепередачи данных от МАСТЕРА требуется знание способности СЛУГИ и полосыпропускания всего пути, чтобы выбрать приемлемую тактовую частоту сигнала DS. Еслиесть запасы времени, лучше использовать более надежный режим работы сподтверждениями.

Если во время передачи блокаМАСТЕР обнаруживает (через линию AR запроса на арбитраж), чтодругие УСТРОЙСТВА запрашивают магистраль, он может освободить магистраль ипозднее возобновить передачу блока.

1.2.6. Операции сфиксированным адресом и заблокированным арбитражем

Описанные выше операциимогут быть обобщены, если допустить поток данных в обратном направлении. Операциис фиксированным адресом содержит первичный адресный цикл, сопровождаемый любымчислом вторичных адресных циклов и/или циклов передачи данных. Например, втечение цикла чтение-модификация-запись МАСТЕР выставляет адрес, читает данные,изменяет направление передачи на AD-линиях, снимая сигнал RD, изаписывает модифицированные данные обратно в память СЛУГИ (см. рис. 5). Такая операция не может быть прерванакаким-либо другим процессором, поскольку она все время скреплена связкой AS/AK идругое устройство не может попользовать магистраль. Образуется род неразделимойоперации, необходимой в многопроцессорных системах для координациииспользования общих ресурсов.

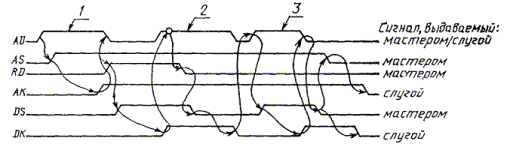

1 - адрес; 2 - чтение; 3 - запись

Рис. 5. Операция с фиксированнымадресом: чтение-модификация-запись. (с точки зрения мастера)

Непрерываемые операции могутбыть расширены и далее, если МАСТЕР и СЛУГА согласятся о значении каждого циклав магистрали, например, если адресный цикл, где связались МАСТЕР и СЛУГА, можетсопровождаться вторичным адресным циклом, за которым следует еще один циклпередачи данных.

Операции с фиксированнымадресом могут содержать передачи блоков. Направление потока данных может бытьизменено между пересылками блоков или индивидуальными передачами слоев внеблоков.

Еще более общий вид операцийв магистрали называется операцией с заблокированным арбитражем, при которойодин МАСТЕР выполняет последовательность операций, направленных к несколькимразличным ПЕРВИЧНЫМ АДРЕСАМ, при этом работа МАСТЕРА не может быть прервананикаким другим МАСТЕРОМ, поскольку действующий МАСТЕР не позволяет проводитьарбитраж. Это может быть очень полезно для таймирования работы группы СЛУГ,используемых несколькими процессорами: последовательность операции может бытьпроведена без помех со стороны других процессоров. Этот механизм действует дажев случае, когда СЛУГИ находятся в разных СЕГМЕНТАХ, поскольку СОЕДИНИТЕЛЬСЕГМЕНТОВ сделан так, что сохраняет любое соединение до тех пор, пока МАСТЕР неосвободит магистраль для арбитража.

1.2.7. Сканирование редких данных

Во многих экспериментах невсе УСТРОЙСТВА получают данные при каждом событии. Механизм сканирования редкихданных позволяет быстро определить УСТРОЙСТВА, содержащие ценные данные. Дляэтого используются ТР-штырьки, не соединенные линиями магистрали ирасположенные по одному на каждой позиции задней панели. ТР-штырек в позиции пприсоединен к линии п адрес/данные. МАСТЕР, желающий начатьсканирование редких данных, подает команду ШИРОКОЙ ОПЕРАЦИИ всем УСТРОЙСТВАМСЕГМЕНТА, приглашая тех, кто имеет данные, выдать сигнал на свой ТР-штырек.Последующее чтение сигналов на AD-линиях показывает, какиеименно УСТРОЙСТВА следует опросить для получения данных. Такая возможностьможет быть реализована и на КАБЕЛЕ-СЕГМЕНТЕ: достаточно подключить сигнал оналичии данных в УСТРОЙСТВЕ к выводу на соответствующую линию AD.

1.2.8. Широкие операции

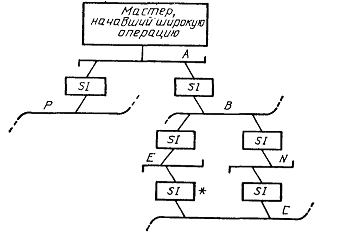

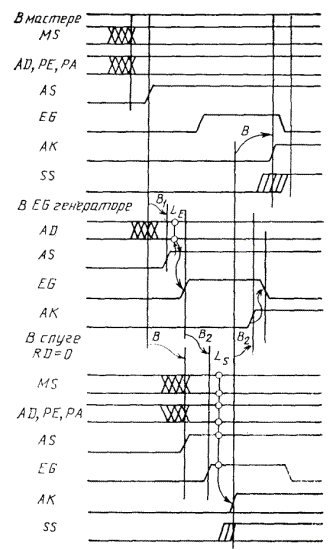

При ШИРОКОЙ ОПЕРАЦИИ МАСТЕРможет соединиться с более чем одним СЛУГОЙ во время одного первичного адресногоцикла. ШИРОКАЯ ОПЕРАЦИЯ может быть использована в различных целях, например,для синхронизации УСТРОЙСТВ или для установки на нуль ряда счетчиков. Посколькумогут быть задействованы несколько СЛУГ, не возможны имеющие смыслподтверждения между МАСТЕРОМ и СЛУГОЙ. Однако системное подтверждение,получаемое от вспомогательной логики на каждом СЕГМЕНТЕ на любом пути,информирует МАСТЕРА, что его команда прошла к каждому из тех СЕГМЕНТОВ, ккоторым была адресована. МАСТЕР выставляет наряду с адресом также и код налиниях MS, чтобы показать, что выставлен ШИРОКИЙ АДРЕС. Специфический код в полеадресов указывает, является ли ШИРОКАЯ ОПЕРАЦИЯ ЛОКАЛЬНОЙ (только лишь в одномСЕГМЕНТЕ) или ГЛОБАЛЬНОЙ либо ко всем СЕГМЕНТАМ в сети, охватываемойинформацией, хранимой в СОЕДИНИТЕЛЯХ СЕГМЕНТОВ, либо ко всем СЕГМЕНТАМ,расположенным в сети за определенным СЕГМЕНТОМ. В дополнение к возможностивыбора СЕГМЕНТОВ при ШИРОКОЙ ОПЕРАЦИИ, поле адресов может быть использовано длявыбора УСТРОЙСТВ заданного класса в достигаемых СЕГМЕНТАХ или для выборафункций, подлежащих выполнению.

В число определенныхстандартом функций входят сканирование редких данных, выставление УСТРОЙСТВАМИсигнала на ТР-штырек (безусловное или только при выдаче SR-запросана обслуживание) и адресация МАСТЕРОМ по сигналам на ТР-штырьках в следующемцикле.

Записи в маршрутных таблицах(в СОЕДИНИТЕЛЯХ СЕГМЕНТОВ), соответствующие АДРЕСУ ГРУППЫ, равному нулю, используют для прокладки глобальнойШИРОКОЙ АДРЕСАЦИИ, ШИРОКУЮ АДРЕСАЦИЮ могут узнать и передать несколькоСОЕДИНИТЕЛЕЙ СЕГМЕНТОВ, поскольку не требуется возвращать индивидуальныеподтверждения. Структура, образуемая распространяющимся сигналом ШИРОКОЙАДРЕСАЦИИ, должна быть простой древовидной структурой без пересечений. Этотребование следует обеспечивать программой инициализации.

После того, как ШИРОКИЙАДРЕС успешно прошел через всю систему, вспомогательная логика совместно сСОЕДИНИТЕЛЯМИ СЕГМЕНТОВ генерирует сигнал СИСТЕМНОГО ПОДТВЕРЖДЕНИЯ. Последующиециклы передачи данных могут использовать СИСТЕМНЫЕ ПОДТВЕРЖДЕНИЯ. Таким образом,при помощи ШИРОКОЙ АДРЕСАЦИИ могут быть выполнены стандартные операции записиили чтения любого вида сразу в группе УСТРОЙСТВ.

ШИРОКАЯ АДРЕСАЦИЯ можетотнимать некоторое время, так как приходится ожидать завершения конфликтов прииспользовании СЕГМЕНТОВ. Однако, когда соединения в системе завершены, скоростьвыполнения циклов передачи данных ограничена только СИСТЕМНЫМ ПОДТВЕРЖДЕНИЕМ ивременами распространения сигналов.

1.2.9. Арбитраж владениямагистралью

Одной из наиболее важныххарактеристик многопроцессорной системы является метод предоставленияуправления СЕГМЕНТОМ различным МАСТЕРАМ, которые могут одновременнопретендовать на владение магистралью. Схема, помогающая выполнению этой задачи,имеется в каждом независимом СЕГМЕНТЕ и называется управлением таймированияарбитража (УТА).

Для арбитража приоритетов вСЕГМЕНТЕ предназначены 10 магистральных линий. Каждому МАСТЕРУ присвоен уровеньарбитража в виде кода из 6 битов. МАСТЕРА, желающие владеть магистралью,возбуждают линию AR - запрос на арбитраж. Если линия GK(подтверждение приема (разрешения на арбитраж) не возбуждена, УТА начинает цикларбитража, выставляя сигнал AG - разрешение на арбитраж.Запрашивающие МАСТЕРА отвечают выставлением своих уровней арбитража на 6 линийуровня арбитража AL <5:0>. На каждой линии бит «0» поглощаетсябитом «1». Каждый запрашивающий непрерывно сравнивает свой уровень арбитража скодом на AL-линиях бит за битом, начиная со старшего бита. Еслизапрашивающий обнаруживает на магистрали бит «1», который сам он не выставил,он снимает с магистрали все свои биты меньшей значимости. Спустя время,определяемое УТА, на AL-линиях остается лишь коднаивысшего заявленного уровня арбитража, в результате каждый из соревнующихсязнает, выиграл он или проиграл. Если управление таймированием арбитража видит,что магистраль полностью свободна (AS = AK=WT = GK = 0), оно прекращает выдачуАС, а выигравший МАСТЕР отвечает выставлением GK и вступает во владениемагистралью. МАСТЕР продолжает держать сигнал GK до тех пор, пока не решит позволитьследующий цикл арбитража. МАСТЕР снимает сигналы GK обычно после последнегоадресного цикла в своей серии операций, позволяя следующему МАСТЕРУ бытьвыбранным до того, как сам действующий МАСТЕР закончит свои циклы передачиданных.

В описанной схеме арбитражавозможны два сходных протокола. В одном из них запросы на арбитраж делаютсябезотносительно к присутствию любых других запросов, а это ведет к возможноститого, что МАСТЕРА с низким приоритетом могут не получать владение магистралью втечение неограниченно долгих периодов времени. В другом протоколегарантированного доступа запросы на арбитраж делаются только при условии, чтона линии AI (запрет запроса на арбитраж) находится логический«0». В начале цикла арбитража управление таймированием арбитража возбуждаетлинию AI и снимает сигнал только тогда, когда удовлетворены все запросы. Врезультате все запросы на арбитраж, заявленные к данному моменту времени,удовлетворяются, прежде чем может быть сделан новый запрос. МАСТЕРА могутиспользовать любой из протоколов и работать при этом в одном и том же сегменте,поскольку протоколы отличаются только условиями на выставление сигнала AR.

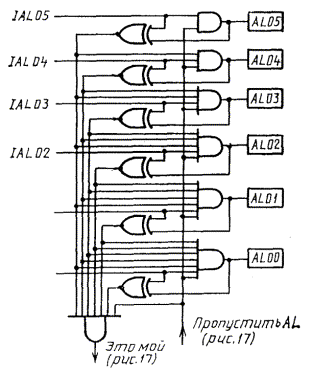

Из 64 возможных кодовприоритета код 0 не используется, так как его легко спутать с отсутствием кодовв неработающей в данный момент магистрали. Коды от 1 до 31 предназначены дляиспользования внутри сегмента. Коды от 32 до 63 служат в качестве «системных»приоритетов, единственных для каждой из частей связанной системы. Локальныеприоритеты 1 - 31 внутри данного СЕГМЕНТА должны быть единственными для каждогоУСТРОЙСТВА, т.е. два УСТРОЙСТВА не должны иметь одинаковых приоритетов, однаков любом СЕГМЕНТЕ можно использовать приоритеты, уже назначенные в другихСЕГМЕНТАХ. Когда СОЕДИНИТЕЛЬ СЕГМЕНТОВ соединяет МАСТЕРА с другим СЕГМЕНТОМ,уровень, используемый для арбитража во втором СЕГМЕНТЕ, обычно должен бытьуровнем, присвоенным СОЕДИНИТЕЛЮ СЕГМЕНТОВ, а не уровнем действующего МАСТЕРА.Однако, если действующий МАСТЕР использовал один из системных приоритетов, ССпередаст этот приоритет во второй СЕГМЕНТ, который будет освобожден для работы,поскольку системные приоритеты единственны на маршруте. Системные приоритетымогут быть полезны для предотвращения нежелательных задержек при важных ШИРОКИХАДРЕСАЦИЯХ и могут помочь передавать важные сообщения, которые в иных условияхмогли бы приостанавливаться вследствие борьбы приоритетов при прокладке путичерез систему.

Прерывание текущей операциивозможно, благодаря этому МАСТЕР имеет возможность удерживать магистраль,сколько он хочет. Если МАСТЕР видит сигнал AR = 1 когда AS = AK = 1,то он знает, что другие МАСТЕРА в системе заблокированы текущей операцией.Действующему МАСТЕРУ следует нормально освободить магистраль в течениеприемлемого времени, чтобы позволить другим МАСТЕРАМ получить владениемагистралью. Программированием следует разрешать МАСТЕРУ либо запрашивать лишьодин цикл арбитража, либо задерживаться на случайное время выдержки, прежде чемснова запрашивать магистраль. Общим разрешением проблемы соревнования и тупиковыхситуаций является отказ от попытки запроса с последующим ее возобновлениемпосле случайной выдержки времени.

1.2.10. Прерывания

Прерывание - это запрос отУСТРОЙСТВА к процессорудля обслуживания или внимания. Поскольку прерывания могут пересекать границыСЕГМЕНТА и поскольку они должны нести информацию, они выполняются нормальнымиФАСТБАС-операциями.

Прерывающие устройстваадресуются к области управляющего регистра в интерфейсе процессора,чувствительной к прерываниям, и записывают в регистры свой собственный адрес и,возможно, другую информацию. В результате процессор имеет всю информацию,необходимую для последующего выбора и обслуживания УСТРОЙСТВА, выдавшегопрерывание.

В некоторых системах большоечисло простых УСТРОЙСТВ, не способных ни владеть магистралью, ни выполнятьоперацию записи прерывания, могут нуждаться в обслуживании по запросам. ТакиеУСТРОЙСТВА могут возбуждать линию SR - запрос на обслуживание,за этой линией может наблюдать специально выделенное УСТРОЙСТВО обработкизапросов (УОЗ). Это УСТРОЙСТВО может получить владение магистралью и найтизапросившего при помощи ТР-штырьков или другими способами. УОЗ может затем самовыполнить необходимое обслуживание или послать сообщение нормального прерыванияпо просьбе запросившего какому-нибудь другому процессору. СОЕДИНИТЕЛИ СЕГМЕНТОВмогут быть запрограммированы на пропускание запросов SR от одного СЕГМЕНТА кдругому.

1.2.11. Таймирование

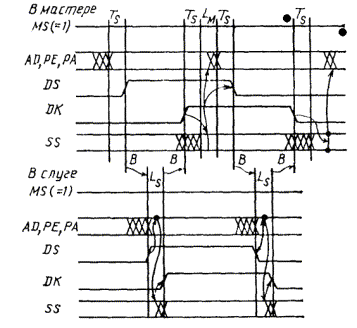

Соотношения между фронтамитаймирующих сигналов в системе ФАСТБАС определены независимо от технологииисполнения микросхем, поэтому для гарантированной работы в конкретной среденужны дополнительные сведения о таймировании. Сведения эти двух типов:

а) задержки сигналов,обеспечивающие правильное взаимное таймирование и достаточную длительностьсигналов, чтобы они были узнаваемы;

в) лимиты времени ожиданияответов, по истечении которых мастера начинают повторную процедурувосстановления связей.

Используемый в необходимыхслучаях сигнал WT (ожидание) блокирует последующие таймирующиесигналы в магистрали, а также устанавливает в исходное состояние таймерответных действий в МАСТЕРАХ. Сигнал WT может быть использован для«замораживания» состояния магистрали в целях диагностики и, в дополнение, какчасть протокола, межсегментного таймирования, при котором превышение лимитавремени нужно определять только для местных, а не глобальных условий.

1.2.12. Инициализация

При включении питания всеУСТРОЙСТВА приводятся в пассивное состояние и откликаются лишь наГЕОГРАФИЧЕСКУЮ АДРЕСАЦИЮ. Следовательно, перед использованием их необходимоинициализировать. Инициализация состоит в выполнении ряда операций, некоторыеиз которых, такие как правильнаяустановка ЛОГИЧЕСКИХ АДРЕСОВ и загрузка маршрутных таблиц в СОЕДИНИТЕЛЕСЕГМЕНТОВ, требуют общих знаний о всей системе и ее структуре, в то время какдругие, тaкие как установка коэффициента усиления усилителяили установка счетчиков на нуль, являются специфическими для каждого УСТРОЙСТВАили группы УСТРОЙСТВ.

Для каждой системы ФАСТБАСодин процессор, ХОЗЯИН, содержит полное описание системы, к которой онприсоединен. Система ФАСТБАС должна быть построена таким образом, чтобы ХОЗЯИНимел доступ к каждому входящему в нее УСТРОЙСТВУ. ХОЗЯИН, знающий структурусистемы, может инициализировать маршрутные таблицы в СОЕДИНИТЕЛЯХ СЕГМЕНТОВ с помощьюстандартных алгоритмов, гарантируя, что правила, касающиеся маршрутов, и деревоШИРОКИХ ОПЕРАЦИЙ, а также любые ограничения на совместимость, наложенныепользователем, соблюдаются. Программа ХОЗЯИНА для инициализации также назначаетуровни арбитража для МАСТЕРА и ЛОГИЧЕСКИЕ АДРЕСА для УСТРОЙСТВ, которым онинеобходимы, и выполняет специальные операции данного УСТРОЙСТВА.

Процесс инициализациипродолжается методично. В начале инициализируются все СОЕДИНИТЕЛИ СЕГМЕНТОВ,начиная с тех, которые находятся на том же СЕГМЕНТЕ, что и ХОЗЯИН, а затем и заего пределами. Для каждого СС ХОЗЯИН вначале обращается к ближней стороне изагружает маршрутную таблицу и уровень арбитража для операций до дальнейстороны.

Затем разрешаются операциипо направлению к дальней стороне, и ХОЗЯИН загружает маршрутную таблицу, атакже уровень арбитража на дальней стороне, и, наконец, отпирает СС дляопераций в обратном направлении, а именно обратных по отношению к ХОЗЯИНУ. Этопродолжается до тех пор, пока все СС не инициализируются. Затеминициализируются СЛУГИ и МАСТЕРА. Дееспособность МАСТЕРА создается в последнююочередь, чтобы исключить возможность для МАСТЕРА попытаться войти в ещенеинициализированные части системы.

Всю топологическуюинформацию системы ФАСТБАС также, как и данные, специфичные для инициализациикаждого УСТРОЙСТВА, лучше всего содержать в базе данных, управляемой ХОЗЯИНОМ.После инициализации системы может возникнуть необходимость обратиться к этойбазе данных в случае каких-либо проблем с системой или УСТРОЙСТВОМ. Например,УСТРОЙСТВА, получившие сигнал RB (оброс магистрали) требуютпо крайней мере повторного «оживления», а замененные УСТРОЙСТВА-инициализации.Централизация требуемой информации и действий упрощает управление системой.

1.2.13. Средства диагностики

Благодаря тому, что всеФАСТБАС-сигналы появляются на каждой позиции КРЕЙТ-СЕГМЕНТА, в крейт можновставить УСТРОЙСТВО, которое будет контролировать всю работу магистрали.Возможно сконструировать такие УСТРОЙСТВА, которые будут реагировать наоперации определенных типов. В таком УСТРОЙСТВЕ можно запомнить историю циклов,прошедших в магистрали, для их последующего вызова и анализа.

УСТРОЙСТВО, способноевыдавать сигнал WT, является простым, но мощным средством диагностики.Сигнал ожидания, помимо сброса и запрета работы таймера ответных действий вМАСТЕРАХ, запрещает любые изменения состояния 6 таймирующих сигналов: AG, GK AS, AK, DS и DK, эффективно останавливаявсю работу магистрали ФАСТБАС. Благодаря этому, применяя простое испытательноеоборудование, можно обследовать состояние магистрали после каждого таймирующегофронта путем снятия и повторной выдачи сигнала ожидания WT.

ГЛАВА 2.УСЛОВИЯ, ОПРЕДЕЛЕНИЯ, СОКРАЩЕНИЯ И СИМВОЛЫ

В этой главе данаинтерпретация стандарта, описаны обозначения, условия относительно логическихсигналов, определения, сокращения и символы, применяемые в настоящем стандарте.

2.1. Интерпретация настоящего стандарта

Пункты и абзацы стандарта со словом «должен» являютсяобязательными

Пункты, заключенные в рамку,являются обязательными.

Определения, относящиеся крекомендуемой или предпочтительной практике, содержат слово «следует». Такиеопределения рекомендуется выполнить, если нет серьезных причин против ихвыполнения. Примеры или допустимые варианты обычно содержат слово «может» иоставляют свободу выбора разработчику или пользователю.

В текстеобычно применяется десятичное счисление. Если тип счисления не ясен изконтекста, к двоичным числам добавляется буква b (например 00100b), а кшестнадцатиричным - буква h (например, 1A3F5h).

Чтобысоответствовать настоящему стандарту, выполняемые устройства или системы должныудовлетворять обязательным требованиям этого стандарта.

Не- ФАСТБАС-оборудование,которое не противоречит в своем действии характеристикам ФАСТБАС, определеннымв этом стандарте, рассматривается как совместимое с системой ФАСТБАС.

Ни одна из частей этогостандарта не исключает использование оборудования, которое совместимо вупомянутом смысле, если даже оно не полностью соответствует стандарту.

Ни лицензий, ни других разрешенийне требуется, чтобы использовать настоящий стандарт.

2.2. Обозначения и условия логических сигналов

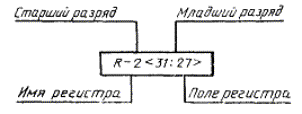

В настоящем стандартеиспользованы следующие обозначения для регистров и разрядов в регистрах.

<номербита высшегопорядка : номер бита низшего порядка>

Выражение XX = Nозначает, что на линиях, обозначенных XX, выставлен код со значениемN.

Принята положительнаялогика, т.е. сигнал с высоким значением обозначает логическую 1, а с низкимзначением - 0. Это отражается в обозначении сигнала, т.е.:

АК при высоком сигналеизображает логическую 1;

АК* при высоком сигналеизображает логический 0, иначе говоря АК* активен при низком значении.

Если ФАСТБАС реализован вЭСЛ-логике, сигнал «Подтверждение приема адреса» можно обозначать АК, однако всистеме с ТТЛ-логикой обозначение будет АК*. В логических схемах сигналы,магистрали обычно проставляют в прямоугольнике (см. рисунок).

Обычно применяемыелогические графические символы соответствуют Публикации МЭК 113-7 (ГОСТ2.743). Рекомендуется использование положительных логических символов.Применение этих символов к линиям межсоединений обычно приводит кнеотрицательным выходам, соединенным с неотрицательными входами.

Следующие параметрыпоказывают обозначения линий и сигналов:

SS все SS-линиии SS-сигналы;

SS0 SS-линияили сигнал с весом 1;

SS1 SS-линияили сигнал с весом 2;

SS2 SS-линияили сигнал с весом 4;

SS = 2значение кода на группе SS-линий или сигналов;

SS <2:0> SS2, SS1, SS0;

SS1 = 1логическое состояние линий SS1 или сигнала.

2.3. Определения

2.4. Буквенные обозначения

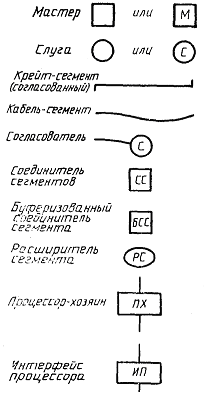

2.5. Символы

ГЛАВА 3. СИГНАЛЫ,СИГНАЛЬНЫЕ ЛИНИИ И ШТЫРЬКИ РАЗЪЕМОВ

Эта глава содержитразъяснения терминологии, используемой при описании сигналов, сигнальных линийи штырьков, а также краткую характеристику их применения.

3.1. Типы сигнальных линий

Сигналы, используемые всистеме ФАСТБАС, могут быть классифицированы следующим образом.

Таймирование  -    фронты этих сигналов используются дляразграничения ФАСТБАС-циклов, содержащих информацию об адресе или о данных,либо об арбитраже.

Управление       -    уровень этих сигналов определяется в моментыфронтов таймирующих сигналов для последующего установления типа операции.Действие управляющих линий зависит от момента появления фронтов импульсов.

Информация     -    уровень этих сигналов в момент фронтатаймирующего сигнала выражает действие, определяемое управляющими линиями изапускающим фронтом.

Асинхронные    -    некоторые ФАСТБАС-сигналы могут бытьинициированы событиями, которые не синхронизированы с ФАСТБАС-протоколом.Примерами являются запросы на обслуживание и арбитраж.

Последовательные данные - независимая последовательная магистраль,которая действует на основе протокола последовательной сети ФАСТБАС.

Фиксированные -   информация, указывающая физическое положениемодулей в крейт-сегменте или кабель-сегменте, фиксированная в том смысле, чтоона не может быть изменена ФАСТБАС-операциями.

3.2. Обозначения характерасигналов

Сигналы обозначаютсяследующим образом: если XX - сигнал на магистрали, тона логических диаграммах ВХХ используется для обозначения буферированногопривходящего сигнала и IXX - для генерированноговнутри выходящего сигнала магистрали. Состояние или изменение состояния сигналаXX показывается следующим способом:

XX (u) -переход от 0 к 1 (up);

X (d) -переход от 1 к 0 (down);

XX (t) -переход от одного уровня к другому (toggle - коленчатый изгиб);

ХХ= 1 - сигнал выставлен;

ХХ = 0 - сигнал невыставлен.

3.3. Краткое описаниесигналов, линий и штырьков

В дополнение к имени сигналакаждый подзаголовок в этой главе содержит, в скобках, указания на применениесигнала в соответствии с определением, данным в таблице, и на возможныеисточники сигнала. Каждый сигнал воплощается магистральной линией как вкрейт-сегменте, так и в кабель-сегменте, если в описании не оговорено иное.

3.3.1. AS - строб адреса (Т, мастер)

Таймирующий сигнал ASвыдается после установления сигналов на линиях AD адрес/данные и MS выборрежима передачи, возбуждаемых мастером после получения права владениямагистралью. По получении этого сигнала слуги сопоставляют адрес и его тип садресом и типом, которые были встроены или запрограммированы в cлуге.Слуги, не признавшие адрес, не предпринимают дальнейших действий до следующегосигнала AS (u), когда они снова будут выполнять сопоставлениеадресов.

3.3.2. АК - подтверждениеприема адреса (Т, слуга или вспомогательная логикаВЛ)

Таймирующий сигнал АКвыдается слугой после признания своего географического или логического адреса впервичном адресном цикле. Получение сигнала АК действующим мастером показывает,в соответствии с состоянием линий MS <2:0>, что выполненосоединение либо с одним слугой, либо широкое соединение с несколькими слугами.В первом случае АК выдает слуга, во втором случае подтверждение АК выдаетвспомогательная логика ВЛ.

3.3.3. EG - разрешение географическойадресации (УТ, мастер или ВЛ)

Управляющий сигнал EGвыдается мастером или вспомогательной логикой. По получении этого сигнала слугисопоставляют свой географический адрес с адресом, кодированным на младшихлиниях AD. Географический адрес вводится в модуль через сегментный разъем скодированными штырьками, а в устройстве, подключенном к кабель-сегменту, -задается при помощи механически переключаемого регистра.

3.3.4. MS - выбор режимапередачи (У, мастер)

Три управляющих сигналарежима передачи выдаются мастером во время адресного цикла, чтобы определитьтип соединения. Во время циклов передачи данных мастер возбуждает линии MS и RD,чтобы указать режим передачи данных. В адресном цикле MS указывает доступ или кобласти адресов данных, или к области адресов регистров управления и состоянийконкретного устройства или нескольких устройств при широкой операции. В циклепередачи данных управляющие сигналы MS определяют сканированиередких данных, вторичный адрес, передачу блока или принудительную передачублока.

3.3.5. AD - адрес/данные (И, мастер или слуга)

Тридцать две информационныелинии AD предназначены для передачи информации во время ФАСТБАС-операции.Сигналы AD выдаются мастером в циклах записи и слугой в циклахчтения. Линии обозначаются AD <31:00>, где AD31 -старший разряд.

3.3.6. SS - состояние слуги (И,слуга)

В первичном адресном циклетри информационных сигнала SS выдаются или соединителемсегментов, или слугой, чтобы отобразить состояние соединений в сети сегментовили состояние соединений с устройством. В цикле передачи данных эти сигналывыдаются присоединенным слугой, чтобы показать состояние слуги. В обоих случаяхсигнал SS = 0 показывает, что цикл был успешным.

3.3.7. DS - строб данных (Т, мастер)

Таймирующий сигнал DSвыдает мастер, чтобы начать цикл передачи данных. По получении этого сигнала,присоединенные слуги используют сигнал RD, чтобы определить,выставлять ли данные на линии AD при RD = 1 -чтении или принимать данные при RD = 0 - записи. Подобнымобразом расшифровываются сигналы MS <2:0>, чтобыопределить режим операций. Прежде чем выдать DS, мастер должен выждатьвремя установления сигналов на управляющих и информационных линиях.

3.3.8. DK - подтверждениеприема данных (Т, слуга или ВЛ)

Единственный присоединенныйслуга всегда выдает таймирующий сигнал DK в ответ на DS. Приширокой операции DK выдается в системном подтверждении (см. гл. 7). Значение MS вовремя первичной адресации определяет, какой будет источник DK.

3.3.9. RD - чтение (У, мастер)

Мастер выдает RD,чтобы указать присоединенному слуге направление потока данных на линиях AD, РЕ иРА. В адресном цикле и при записи в цикле передачи данных RD = 0,при этом мастер выдаетAD, РЕ и РА, при чтении RD = 1 в цикле передачиданных, причем упомянутые линии возбуждает слуга.

3.3.10. РЕ - разрешениеконтроля по четности (И, мастер или слуга)

Информационный сигнал РЕвыдается устройством, чтобы показать что генерирован сигнал нечетности для АD-линий.Линия РЕ может быть возбуждена мастером в адресном цикле и в циклах записи, атакже слугой в циклах чтения. Выдача РЕ не гарантирует, что будет происходитьпроверка четности.

3.3.11. РА - четность (И,мастер или слуга)

Сигнал РА выдают мастер илислуга если они выдают РЕ. Если в слове AD <31:00> имеетсячетное число битов, установленных в логическую 1, то РА устанавливается влогическую 1.

3.3.12. WT - ожидание (А, любое устройство)

Выдача сигнала WTустанавливает в начальное состояние таймеры ответных действий и запрещает ихработу в мастере, а также запрещает выдачу таймирующих фронтов мастерами ислугами. Этот сигнал генерируют соединители сегментов, а также слуги идиагностические модули, чтобы показать действующему мастеру, что, прежде чем онполучит ожидаемый ответ, будет продолжительная задержка. Использование сигнала WT вцелях диагностики позволяет запускать систему одиночными шагами.

3.3.13. AR - запрос наарбитраж (А, мастер)

Управляющий сигнал ARвыдает мастер, чтобы запросить владение магистралью в своем сегменте.Управление таймированием арбитража, получив AR, начинает цикл арбитража,как только это разрешит действующий мастер.

3.3.14. AG - разрешение наарбитраж (ТА, вспомогательнаялогика)

Линия AGвозбуждается вспомогательной логикой, чтобы начать циклы арбитража, в течениекоторых претендующие мастера выясняют, кто из них будет следующим действующиммастером.

3.3.15. AL - уровеньарбитража (ИА, мастер)

Линии AL<05:00> уровня арбитража возбуждаются мастерами, участвующими в циклеарбитража. Возбуждение линии отображают приоритет мастера в своем сегменте илисистеме. Правила выдачи сигналов AL детально описаны в гл. 6.

3.3.16. GК - подтверждениеприема разрешения на арбитраж (ТА, мастер)

Сигнал GKвыдает мастер, который участвовал в арбитраже и выиграл самый последний цикларбитража. До тех пор, пока мастер не выдал сигнал GK, он называетсяподготовленным мастером. Действующий мастер - это такой мастер, который выдал GK или AS.Правила выдачи GK даны в гл. 6.

3.3.17. AI - запрет запросана арбитраж (УА, вспомогательнаялогика)

Управление таймированиемарбитража (УТА) выдает AI, чтобы показать наличиенеудовлетворенных запросов после цикла арбитража. Мастера, работающие впротоколе гарантированного доступа, не будут выдавать запрос AR итаким образом воздержатся от участия в последующих циклах арбитража, пока всемастера, выставляющие AR, не получат владениемагистралью и не завершат свои операции.

3.3.18. SR - запрос наобслуживание (А, мастер или слуга)

Устройство, котороенуждается в обслуживании, может в любой момент выдать сигнал SR.Мастер, назначенный для наблюдения за линией SR, получив владениемагистралью, может предпринять необходимые действия.

3.3.19. RB - сбросмагистрали (А, мастер или мастерчерез СС)

Сигнал RBвыдает мастер, располагающий достаточной информацией, чтобы ввести сегмент всвое начальное или спокойное состояние. Этот асинхронный сигнал может бытьиспользован для предварительной подготовки сегмента перед инициализацией илидиагностикой. В последнем случае перед началом диагностических процедур важноограничиться минимальными воздействиями на сегмент.

3.3.20. ВН - магистральостановлена (У, вспомогательнаялогика)

Сигнал ВН выдается толькологикой работа/останов в управлении таймированием арбитража, когда логикаобнаруживает запрос на останов от переключателя работа/останов. Этот сигнал,генерированный совместно с АК, указывает на неактивное состояние остановленногосегмента, позволяя всем устройствам, расположенным в сегменте, защитить себя отспонтанных сигналов, которые могут быть генерированы в магистрали вследствиеразных причин. Сигнал ВН особо предназначен для защиты против ложного сигнала RB.

3.3.21. GA - географическийадрес (Ф, запаянная кодирующаясхема)

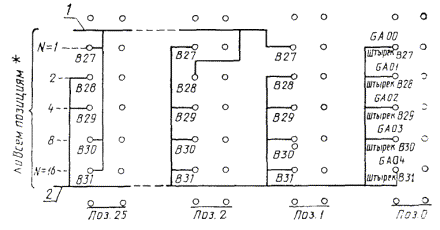

Пять штырьков GAдвоично кодированы на разъеме в каждой позиции в крейте-сегменте, причем кододнозначно выражает номер позиции модуля. GA = 00 представляет крайнююправую позицию, если смотреть на крейт спереди. Когда выдан сигнал EG, всеустройства в сегменте сопоставляют код своих штырьков с кодом на пяти младшихлиниях AD, чтобы определить, не адресованы ли они географически. Каждоеустройство в кабель-сегменте имеет регистр из пяти переключателей, которыеиспользуются для географической адресации вместо штырьков GA.

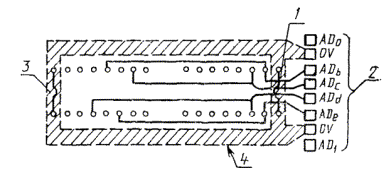

3.3.22. ТР - Т-штырьки (И, слуга)

В каждой позиции разъемимеет Т-штырек, соединенный с одной из AD-линий. В позиции 00Т-штырек соединен с линией AD00 и т.д. Эти штырькииспользуются для индикации присутствия данных в модуле в ответ на началосканирования редких данных или для выбора узора битов, показывающего источникисигнала SR в сегменте. Эти штырьки могут быть такжеиспользованы для выбора устройства.

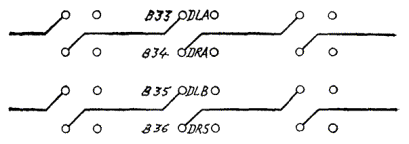

3.3.23. DL, DR - цепная связь (И, мастер или слуга)

В крейт-сегментепредусмотрены две независимые цепные связи А и В, чтобы обеспечить возможностьпередачи сообщений между соседними модулями. В каждой позиции модулей звенообеих цепей имеет соединения с прилегающим разъемом в позиции слева (DLA и DLB) и сразъемом справа (DRA и DRB). Каждая цепь имеетобратный провод (DAR и DBR). Цепь А используется дляпередачи информации справа налево, цепь В для передачи слева направо, (см.табл. XX и рис. 33).

Использование цепных связейне определяется настоящим стандартом.

В позициях без модулейцепные связи разорваны. Это должно быть учтено при подготовке крейт-сегментадля использования цепных связей.

3.3.24. ТХ, RX - линииПоследовательной сети (А, мастер или слуга)

В крейт-сегменте линииПоследовательной сети обеспечивают любому модулю удобный доступ кПоследовательной сети ФАСТБАС. Применяются эти линии в соответствии спротоколом Последовательной сети ФАСТБАС. Соединение между последовательнымилиниями одного крейт-сегмента и Последовательной сетью ФАСТБАС может бытьвыполнено при помощи интерфейса в модуле или на задней кросс-платекрейт-сегмента.

3.3.25. TR - согласованныелинии ограниченного применения

Применение TR линийограничено специальными системами, в которых требуется обеспечить функции,асинхронные стандартным операциям в магистрали. Эти применения следуетограничивать, быстродействующими дифференциальными счетчиками, схемамипропускания и т.п.

Предупреждение. Поскольку применение TR-линийне стандартизовано, модули различного типа, присоединенные к линиям, могутоказаться несовместимыми в работе.

3.3.26. UR -несогласованные линии ограниченного применения

Применение UR-линийограничено аналоговыми сигналами в специальных системах. Пределы напряжений итоков определены в п. 3.4.1.

3.3.27. Другие линии и штырьки

В крейте имеются резервныелинии, линии для подвода питания, а также четыре FP-штырька для свободногоиспользования, не соединенные линиями. Они стандартизованы в гл. 13. Допустимые напряжения дляэтих FP-штырьков определены в п. 3.4.1.

3.4. Нагрузка линий

Реализацию на конкретныхэлементах (ЭСЛ, ТТЛ и т.п.) см. в приложении А.

3.4.1. Допустимые пределы токов и напряжений для сигнальныхлиний и F-штырьков

ГЛАВА 4.ФАСТБАС-ОПЕРАЦИИ. АДРЕСАЦИЯ

ФАСТБАС-операция имеет тричетко различимые фазы. В течение первой фазы, первичного адресного цикла,мастер, овладевший магистралью, устанавливает соединение с одним илинесколькими слугами. Состояние линий MS выбора режима во времяпервичного адресного цикла совместно с информацией на АD-линиях используется каждымслугой, чтобы определить, следует ли ему присоединяться к мастеру. Во времяследующей фазы передачи данных присоединенные слуги реагируют на циклы,начинаемые мастером. В циклах передачи данных слуги определяют характеринформации на AD-линиях по сигналам на трех линиях MS.Специальным типом данных является вторичный адрес, который присоединенные слугииспользуют для выбора различных регистров или функций, не нуждаясь в первичныхадресных циклах. Циклы передачи данных продолжаются до заключающейпоследовательности фронтов, при которой мастер сообщает присоединенному слуге(или слугам), что следует разорвать связку.

Система ФАСТБАС состоит изряда автономных сегментов, которые могут быть связаны на время межсегментныхопераций. Устройства, принадлежащие одному сегменту, должны быть отличимы отустройств другого сегмента. Подобным образом устройства внутри одного сегментадолжны быть отличимы друг от друга. Эти различия выявляются во время первичногоадресного цикла, который выполняется по трем различным, но совместимым схемам адресации:географической, логической и широкой. Географической адресацией используютсяадреса, определяемые позицией устройства. Эта адресация должна бытьиспользована для инициализации систем. Логическая адресация является общейсхемой адресации, для обеспечения которой каждому устройству при инициализацииприсваивается область 32-разрядных адресов, на которые устройство будетреагировать во время первичных адресных циклов. При географической и логическойадресации к мастеру присоединяется лишь единственный слуга. При широкойадресации к одному мастеру могут присоединиться много слуг. Используемаятехника адресации позволяет каждому сегменту обнаруживать широкую адресацию, акаждому слуге в выбранном сегменте присоединяться к действующему мастеру.

Обсуждение и стандартизуемыеправила в этой главе относятся к интерпретации адресов. В следующей гл. 5 детально обсуждаются способыгенерации первичных адресных циклов и циклов передачи данных различных типов, атакже способы ответов на такие циклы.

В системе ФАСТБАС дляпервичного адреса используются 32 разряда. Старшие биты первичного адресаопределяют сегмент. Именно это поле адреса группы GP используется каждымсоединителем сегментов, чтобы определить, следует ли передавать первичный адресв другой сегмент. Поле GP имеет ширину (п битовна рис. 6), которая зависит оттребований конкретной системы. Ширина поля адреса группы может изменяться отсегмента к сегменту в соединенной системе, однако рекомендуется, чтобы ширина GP вконкретной системе была фиксирована.

4.1. Логическая адресация

При логической адресациибиты, смежные полю GP адреса группы, используются для выбора конкретногоустройства внутри сегмента. Комбинация из этого поля МА адреса модуля и поля GPназывается полем DA адресов устройства. Границы между полями GP и МЛопределяются нечетко в том смысле, что несколько различных нолей GP могутбыть выделены устройствам в одном и том же сегменте. Поскольку в первичномадресном цикле слуги всегда исследуют все 32 адресных бита, поле адреса модуляМА конкретногоустройства может включать некоторые из младших битов поля GP,используемого соединителем сегментов.

Номера групп в каждомсегменте следует располагать подряд, причем их можно использовать лишь один разв пределах сообщающихся частей системы. В системах с преобразующимисоединителями сегментов (см. п. 10.1) это означает, что, если в сегменте использованы ппреобразуемых групп от GP (0) до GP (п-1), то эти группы не могут быть использованыгде-нибудь в другом месте в любом системном контексте, однако их можноиспользовать местно в других сегментах.

Рис. 6. Формат логическогоадреса

Во время первичногоадресного цикла при обращении к области адресов данных регистр внутриустройства выбирается кодом, определяемым полем IA внутренних адресов. Послетого, как это поле выделено для устройства, все остающиеся из 32 битов образуютполе DA адресов устройств. Комбинация из адреса устройства и внутреннегоадреса образует логический адрес. Устройства с широким полем IA (т битов на рис. 6)имеют соответственно более узкое поле DA и наоборот. Поле IA можетбыть даже нулевой ширины. Рекомендуется, чтобы наименьший внутренний адрес,применяемый в устройстве был адрес 0. Внутренний адрес используется при выбореслуги, чтобы иметь возможность выявить внутренние адреса во время адресногоцикла.

Число регистров данных,идентифицируемых в устройстве, не ограничено числом, допускаемым полемвнутренних адресов. Большие адресные пространства для каждого устройстваобеспечиваются вторичными адресными циклами. Кроме того, во время первичногоадресного цикла код на линиях MS выбора режима показывает,какая из областей должна быть выбрана - область адресов данных или область CSR -область регистров управления и состояний.Поскольку область адресов выбирается в первичном адресном цикле, во вторичномадресном цикле могут быть изменены лишь адреса внутри предварительно выбраннойадресной области. В то время, как регистры в области адресов данных могут бытьразмещены любым способом в соответствии с полем IA, выбранным для устройства,расположение и применение регистров в области CSR стандартизовано (см. гл. 8).

Все пригодные для записирегистры как в области адресов данных, так и в области CSR следует делать пригоднымидля чтения.

Стандартизация регистровуправления и состояний и наличие вторичных адресных циклов означают, чтоширокая адресация области адресов CSR может быть использованамастером для выбора ряда слуг, каждый из которых может затем принять участие водной и той же операции.

Один из CSR-регистровпредназначен для логического адреса устройства. Этот регистр содержит адресустройства, который сопоставляется с адресом на AD-линиях во время первичныхадресных циклов при выборе либо области адресов данных, либо области адресов CSR.Если во время первичного адресного цикла адрес устройства совпадает с адресомна AD-линиях, то слуга присоединяется к мастеру. Логически адресуемымустройствам в результате инициализации должны быть присвоены логические адреса.

4.2. Географическая адресация

В каждом сегменте первые 32логических адреса зарезервированы для позиционной адресации устройств,следующие 192 - для позиционной адресации устройств, находящихся на расширенныхсегментах, а остальные 32 - для специальных целей. Эти зарезервированные первые256 логических адреса на каждом сегменте называются географическими адресами.Существуют два возможных формата географического адреса (рис. 7). В первом формате, относящемся к сегменту, все старшие24 разряда нулевые, младшие 8 разрядов содержат то, что называется полемгеографического адреса (GA). Второй формат,позволяющий географическому адресу доходить до устройства в другом сегменте,имеет ненулевое поле адреса группы GP и нули во всех разрядахпромежутка между полями GP и GA. Вспомогательная логикакаждого сегмента исследует все первичные адреса. Если оказывается, чтопервичный адрес имеет одну из двух указанных форм, где GP соответствует адресу,присвоенному сегменту, в котором находится вспомогательная логика, тогдавспомогательная логика выдает сигнал EG, если этот сигнал уже невыдан мастером или соединителем сегментов. Обнаружив EG = 1 и RD = 0,слуги сравнивают AD <04:00> со своей физической позицией,закодированной на разъеме, a AD <07:05> сравнивают снулем. Если устанавливается соответствие, слуга присоединяется к мастеру, послечего могут быть начаты нормальные циклы передачи данных, включая вторичныеадресные циклы.

Рис. 7. Форматыгеографических адресов

Географическая адресацияпозволяет слуге декодировать меньшее число линий благодаря декодированиюадресов, выполненному той частью вспомогательной логики, которая генерируетсигнал EG, или мастером, или соединителем сегментов.

На рис. 8 показана одна из схем выбора слуги при географическойадресации. Модули кратной ширины, реагирующие более чем на один GA, недолжны иметь узлов, доступных более чем одним путем.

4.3. Широкая адресация

Во время широкого первичногоадресного цикла к действующему мастеру могут быть присоединены несколько слуг.Каждый присоединяемый слуга реагирует на вызов внутренне, не выдавая сигналыподтверждения. Во время широких операций сигналы подтверждения генерируеттолько вспомогательная логика. Все слуги, присоединенные в результатепервичного адресного цикла, отвечают на последующие циклы данных, включаявторичный адресный циклы. Типичными широкими операциями являются синхронизацияустройств и сброс сборок регистров на нуль.

Рис. 8. Выбор слуги припомощи географической адресации

Широкий адрес применяется вдвух случаях. В первом случае он служит для определения зоны действия широкойоперации: направлена ли она к определенному сегменту, ко всем сегментам сети,управляемой посредством информации, содержащейся в соединителях сегментов, илико всем сегментам, расположенным после определенного сегмента, включая этотсегмент. Во втором случае широкий адрес служит для выбора в управляемомсегменте либо функции, подлежащей исполнению, либо устройств заранее заданногокласса. Определены следующие функции: сканирование редких данных, безусловноевыставление сигналов на ТР-штырьки, выставление ТР-сигналов при наличии запросаSR и адресация к устройству посредством выдачи сигнала ТР мастером.Устройства, включенные в кабель-сегмент, вместо сигнала ТР используютнепосредственно AD-линию, номер которой соответствует установленномугеографическому адресу устройства. Коды восьми функций предоставленыразработчику для специальных применений. В зависимости от потребности кодкласса устройства вводят при его изготовлении или во время инициализациисистемы.

Рис. 9. Формат широкогоадреса

Соединители сегментов играютважную роль в распространении широких операций в системе. Гл. 10 содержит точнуюспецификацию функций СС. Здесь дано лишь краткое описание, чтобы способствоватьлучшему пониманию того, как соединители сегментов и слуги интерпретируютширокий адрес.

4.3.1. Как мастер управляет широкой операцией

На рис. 9 показан формат широкого адреса. Если в 24 старшихразрядах адреса пули, а бит глобальности G(AD <01> единица, широкийадрес является глобальным и операция распространяется на все сегменты,достигаемые широкой адресацией. В каждом соединителе сегментов в маршрутнойтаблице зарезервирован бит пропускания, соответствующий GP-полюс нулями при пропускании глобальных широких операций. Картина распространенияширокого адреса должна иметь простую древовидную структуру без пересечений (см.п. 10.6.2).Это правило должно быть обеспечено во время инициализации системы.

Если в поле GP нулии бит глобальности тоже нуль, широкая операция ограничена тем сегментом, вкотором находится действующий мастер. Любой СС, передающий глобальный широкийадрес с нулями в поле GP, обеспечивает установкубита локальности L(AD <00>) = 1 привыставлении широкого адреса в сегмент, присоединенный к дальней стороне,независимо от значения бита L в сегменте ближней стороны.

Слуги в сегменте, получившемширокий адрес, реагируют на широкую операцию лишь при условии L = 1.Соединители сегментов не исследуют бит локальности, когда определяют,пропускать или не пропускать широкий адрес.

Если нули не во всехразрядах поля GP, то широкая операция не является глобальной имаршрут ведет к определенному сегменту. Биты глобальности и локальности,зафиксированные действующим мастером, определяют сегменты, в которых должнавыполняться широкая операция. Если G = L = 0, к широкой операциичувствителен лишь сегмент, определенный полем GP; если же G = 0 и L= 1, тореагируют все сегменты, расположенные на пути широкого адреса к определенномусегменту. Если G = l, широкий адресраспространяется точно также, как при G = 0, и действует точно втех же сегментах (определяемые битом L), пока он не достигнет тогоСС, который должен передать широкий адрес определенному сегменту. При такихусловиях этот СС выставляет L = 1 и нули в поле GP длясвоего дальнего сегмента. Таким образом, начиная с определенного момента,широкая операция продолжается глобально.

Указанные правила втабличной форме представлены в табл. II, которая является обязательной частью спецификаций, данной в п. 10.7.1. Длядальнейшего разъяснения хода широкой операции в таблице есть ссылки на рис. 10.

Для широкой адресациииндивидуальные подтверждения не выдаются, поэтому несколько СС, присоединенныхк данному сегменту, могут опознавать и передавать глобальный широкий адрес.Каждый СС, обнаруживающий широкий адрес, который следует передать дальше,выставляет сигнал WT = 1 в сегмент ближней стороны и пытается завладетьмагистралью сегмента дальней стороны. Если в такой попытке возникает какая-либоошибка, СС генерирует соответствующий ответ на линиях SS (состояние мастера) исигнал WT = 0 с выдачей его в сегмент ближней стороны, при этом СС не выдаетсигнал АК = 1. Если попытка была успешной, СС продолжает поддерживать WT = 1на своей ближней стороне до тех пор, пока на дальней стороне не получит WТ = 0,и либо АК (u), либо DK (t). После этого СС выставляет WT = 0 всегмент ближней стороны, то не пропускает ни AK (u), ни DK (t).Один из этих сигналов в соответствии со случаем выдает вспомогательная логика,которая в крейте-сегменте должна чувствовать, что WT = 0 по крайней мере втечение времени, равному двум задержкам в магистрали. Таким способомформируется системное подтверждение и передается действующему мастеру,начавшему операцию.

* Этот СС не должен пропускать широкую операцию между сегментами Е иС, если какие-либо другие СС соединяют С и Е в широкой операции.

Рис. 10. Пример маршруташирокой операции

Таблица II

Управление мастером широкой операцией

* N - не равно нулю.

Требования выделениядревовидной структуры для выполнения глобальной широкой операции, означают, чтов системе в каждом данном случае операции допустимо единственное дерево широкойоперации и единственный сегмент, ведущий широкую адресацию по всей системе.Глобальные широкие операции из любого сегмента к сегментам, расположенным нижепо дереву, могут выполняться без затруднений. Однако широкая операция сустановленным битом глобальности, направленная выше начавшего сегмента, можетпривести к затруднениям вследствие возможности самоблокировки такой широкойоперации. Это происходит, когда СС ожидает освобождение сегмента, которое неможет наступить, поскольку сегмент занят другой частью широкой операции.Например, в системе, показанной на рис. 10,глобальная широкая операция к сегменту В и его поддереву может быть начататолько из сегментов А, В или Р. Аналогичная широкая операция к сегменту N (чьеподдерево состоит только из сегмента С) может быть начата из любого сегмента,кроме С.

Если блокировка происходитслучайно, то мастер выдерживает весь лимит времени. Операция не повлияет наустройства, но система на некоторое время будет парализована.

Начало широких операцийможет заметно задерживаться, поскольку распространяющийся широкий адрес долженожидать завершение всех операций, начатых в сегментах, расположенных на путиадреса. В случаях, когда от системы требуется очень высокое быстродействие,возможно использовать кабельные соединения от точки к точке, поскольку нетиного способа гарантировать быстрые соединения в многосегментной системе. Послетого, как соединение сегментов в системе завершены, скорость циклов передачиданных ограничивается только задержками распространения сигналов в системе.Системные подтверждения (см. п. 7.3) обеспечивают всем адресованным устройствамвозможность заметить текущий цикл до начала следующего цикла.

4.3.2. Ответ слуги на широкие операции

Биты AD<07:02> широкого адреса, показанные на рис. 9, используются в качестве поля функций слуги. Во времяадресной фазы широкой операции слуги исследуют только AD <00> и AD<07:02>, все другие биты AD игнорируются. AD<00> - бит локальности L должен быть равен единице,если слуга должен выполнить операцию. Если L = 1, слуга исследует полефункции, чтобы определить, какое действие ему следует производить в последующихциклах передачи данных. В табл. III описаны эти действия. Слуги, отвечающие на широкую операцию, не выдаютсигнала подтверждения АК (u) или DK (t). Заметим, что во всехслучаях, указанных в табл. III, слуги игнорируют бит глобальности G (AD <01>), а битлокальности (AD <00>) должен быть равен 1.

Таблица III

Кодирование функций в ответеслуги на широкую операцию

* Разряды5-7 используются для адресации к определенному сегменту на расширенномсегменте. Для того, чтобы ответить, слуги требуют, чтобы эти биты были равнынулю. Модули, разработанные до 1 июля 1986 г., которые отвечают случаю 3, ненуждаются в декодировании битов 4 - 7 и, следовательно, не нуждаются в ответе,отличном от случаев 3 и 3а.

** Устройство, присоединенное к кабель-сегменту, в отличие отприсоединенного к крейт-сегменту, вместо ТР-штырька использует AD-линию, номер которойсоответствует географическому адресу устройства, установленному при помощипереключателя.

После завершения одного изшироких первичных адресных циклов, определенных в табл. III, мастер может во времяпоследующей связки AS/AK действовать следующимобразом.

Случаи 1 и 2. Разрешается любаяпоследовательность вторичных адресных циклов и циклов данных. Характеристикисостояний те же, что и не для широких операций.

Остальные случаи. Если во время адресной частиширокой операции имело место равенство AD <03> - 1, тоследующим циклом должен быть цикл данных при MS = 0. Если первый циклявляется циклом считывания данных, за ним при MS = 0 может последовать циклзаписи данных, который также имеет специальное значение. Устройства, все ещеприсоединенные к мастеру после завершения этого цикла записи, реагируют напоследующие циклы данных обычным путем. Если цикл записи данных,непосредственно следующий за первым циклом считывания данных, не должен иметьособого значения, MS не должен равняться нулю.

Адресный цикл в широкихоперациях применяется с целью определения условий для выбора устройств иустановления соединений. Другие действия не допускаются вплоть до последующихциклов передачи данных. Мастер, замечающий в период адресации не нулевой ответ SS,знает, что возникает какая-то неправильность, которая, однако, не имеетхарактера аварии благодаря тому, что присоединенные слуги еще не исполнилидействии с данными, поскольку период передачи данных еще не наступил.

Слуги, присоединенные кмастерам во время адресного цикла, могут выдавать сигналы SSсостояния слуг в ответ на циклы данных тем же способом и с теми же целями,которые обычны для циклов данных при нешироких операциях. Системноеподтверждение позволяет мастеру, выполняющему широкую операцию, при получениисигнала DK (t) или АК (u) полагать, что условия на линиях SSправильны, за исключением случая принудительной передачи блока. При широкомчтении считываемые данные верны также в момент перехода DK (t).Однако не существует механизма, гарантирующего проверку данных по четности пришироком чтении.

Если мастер, выполняющийширокую операцию, видит не нулевой ответ SS в момент DK (t),то он не имеет средств определить, какой из присоединенных слуг правильновыполняет циклы данных и какой выполняет неправильно. Известно только лишь, чтокто-то работает неправильно. Чтобы продолжить выполнение задачи, можнопренебречь ошибкой, если это допустимо, или повторить широкую операцию, или, нахудой конец, запустить всю систему снова.

Вследствие указанныхтрудностей, слугам при широких операциях в системах ФАСТБАС не следуетвыставлять ответы SS, кроме как в критических ситуациях управления.Рекомендуется такие операции разделять на два этапа. Первый являетсяпроверочным, поэтому если действительно требуется выставить ответ «SS неравно 0», то это нужно делать в первом цикле. На втором этапе происходитисполнение команды. В случае затруднений мастер может остановить операцию послепервого этапа и предпринять корректирующие действия до каких-либо существенныхдействий со стороны присоединенных слуг.

4.4. Вторичная адресация

Как былоописано ранее (например, в п. 4.1), вторичный адресный цикл можно рассматривать какцикл данных, в котором определяется новый адрес внутри пространства вустройстве (или в устройствах), присоединенном во время первичного адресногоцикла, независимо от его типа - логического, географического или широкого. Дляосуществления вторичной адресации, с учетом того, что передача адресов и данныхв магистрали происходит мультиплексно, но во многих устройствах необходимохранить адресную информацию в NTA-регистре адреса следующейпередачи.

Эти правила позволяютмастерам географически адресовать слуг и считывать обратно предыдущеесодержание NTA-регистра. Заметим также, что нет необходимостиделать NTA-регистр шириной и 32 разряда. Регистр может содержать одиночные биты,указывающие достоверность многобитовых полей внутри вторичного адреса шириной в32 бита. NTA-регистр загружается всегда, вне зависимости отдостоверности вторичного адреса. Если вторичный адрес не верный, товозвращается SS = 7.

Простая или принудительнаяпередача блока не должна модифицировать NTA-регистр, если длянаблюдения за передачей данных имеются другие средства, например, память«первый вошел, первый вышел» или счетчики-указатели, как регистр CSR = 40в соединителе сегментов.

4.5. Операция сканирования редких данных и узорноговыбора устройств

Операция сканирования редкихданных (СРД), случай 3 в табл. III, позволяет мастеру быстро определять, какие из многочисленныхустройств содержат ценные данные, и для получения данных ограничиться опросомименно этих устройств. Сканирование редких данных может быть выполненоследующим образом. Операция может начаться с широкого адресного цикла при AD<04:02> =2. В следующем цикле чтения модули, имеющие данные, выставляютсигналы ТР на АD-линии. Затем мастер заканчивает широкую операциюудалением AS, а после этого географически адресуется к теммодулям, которые имеют данные. Данные могут быть считаны при помощи передачблоков. Если требуется очистить модули и установить их в исходное состояние,мастер может начать другую широкую операцию, на этот раз направленную кпространству регистров управления и состояний. Затем при помощи цикла записиданных и ранее полученного ТР-узора выбирается первоначальная группа модулей.Вторичным адресным циклом с последующими циклами записи данных выбирают имодификации нужных регистров.

Узорный выбор устройстввыполняется во время первого цикла записи данных, следующего за широкимадресным циклом с АD <03> = 1 и AD <02> = 0. Может бытьтакже промежуточный цикл чтения данных при MS = 0. Цикл чтения, следующийпосле узорноговыбора, не предусматривает чтение узора редких данных, как при СРД, а являетсяобычным циклом чтения при широкой операции. Узорный выбор устройств не можетбыть изменен без выполнения нового широкого адресного цикла.

Первый цикл чтения, которыйдает узор редких данных, не препятствует узорному выбору во время примыкающегоцикла записи данных. Это возможно, например, путем выполнения широкой адресациипри MS = 4 и AD <04:02> = 2, чтения узора редких данных,демаскированием, быть может, битов некоторых модулей, записи узора (свыполнением узорного выбора), записи вторичного адреса для выбора CSR-регистраво всех выбранных модулях, а затем записи данных, чтобы вызвать в этих модуляхответное действие.

Отметим, что процессприсоединения к мастеру во время выполнения широкого адресного цикла не влияетни на какие внутренние указатели в слуге. Следовательно, существует возможностьконструирования устройств, которые выставляют сигнал ТР в зависимости отсодержания регистра, указанного регистром NTA. Для осуществления этойвозможности выполняется широкий адресный цикл (случай 1 или 2) с целью отбораинтересующих устройств, затем следует цикл записи данных вторичного адреса дляустановки указателя в NTA каждого слуги. Мастерзавершает цикл передачи широкого адреса (случай 3), сохраняя GK = 1,для повторного отбора устройств, за которым следует цикл чтения данных при MS = 0для опроса этих устройств.

Широкие операции значительномедленнее обычных операций вследствие затрат времени на проведение системныхподтверждений. Широкие операции обычно следует ограничивать несколькими цикламиили случаями, когда возможен существенный параллелизм.

ГЛАВА 5. ОПЕРАЦИЯФАСТБАС. ТАЙМИРОВАНИЕ, ПОСЛЕДОВАТЕЛЬНОСТИ И ОТВЕТНЫЕ ДЕЙСТВИЯ

Операция ФАСТБАС содержитобмен информацией между мастером и одним или более слугами. Мастер осуществляетполное управление операцией. Слуги только отвечают на запросы мастеров. Мастеринициирует цикл магистрали (т.е. делает запрос), выставляя сперва сигналы науправляющих линиях («выбор режима» и «чтение»), а также на информационныхлиниях («адрес/данные», «четность» и «разрешение контроля по четности») изатем, после соответствующей задержки, выставляя синхронизирующий сигнал. Взависимости от типа запроса выбранный слуга или вспомогательная логика отвечаютпри помощи выставления подтверждающего сигнала, а также, если это требуется,слуга выставляет данные на линии «адрес/данные». Статус текущего цикласообщается по линиям «состояния слуги», сигналы на которые подаютсясоединителями сегментов или слугами в случае первичного адресного цикла ислугами в случае цикла данных. В табл. IV показана таймирующая последовательность дляадресного цикла или цикла данных с подтверждением. Блочные передачи данныхмогут использовать, а могут и не использовать подтверждение мастер/слуга.

Таблица IV

Таймирующаяпоследовательность для цикла с подтверждением

Этот раздел начинается собщих требований к таймированию для сигналов, генерируемых мастерами и слугами.Далее специфицируются первичные адресные циклы и циклы данных. В заключениеспецифицируется использование некоторых специальных линий, которые могут оказывать влияние наоперации ФАСТБАС.

5.1. Общие требования к таймированию взаимодействиямастер/слуга

Следствие требований ктаймированию, которые перечисляются ниже, заключается в том, что слуге не нужноиметь сведения о характеристиках таймирования в том сегменте, к которому он втекущий момент подключен, а мастеру не нужно проводить различие междуоперациями в пределах данного сегмента и вне сегмента. Мастера ивспомогательная логика, подключенные к некоторому сегменту, имеют дело стребованиями к таймированию, ассоциируемыми только с данным сегментом.Соединители сегментов имеют дело с требованиями к таймированию, ассоциируемымис межсегментными операциями.

Никакие конкретные времена вэтом разделе не упоминаются. Наоборот, спецификации приводятся в терминахвремен разброса задержек, времен ответных действий и так далее. Рекомендуемыезначения этих времен для конкретных реализаций приведены в приложении А.

5.1.1. Требования ктаймированию сигналов мастера

Системные соображениятребуют, чтобы мастера запускали таймер ответных действий в начале каждогоцикла магистрали, за исключением принудительных передач. Если в пределахожидаемого промежутка времени ответ не получен, данный цикл должен бытьзавершен и должны быть инициированы восстановительные или диагностическиепроцедуры. Для периодов таймера ответных действий адресного цикла и цикладанных могут быть установлены различные значения, если это желательно. Привыборе конкретных значений периодов таймера ответных действий следует учитыватьтолько свойства локального сегмента.

В мастере лимиты на времяответных действий основываются на времени реакции слуги на таймирующий фронт имаксимальном времени распространения сигнала для той магистрали, к которойнепосредственно подключен данный мастер.

Таймер другого типа, долгийтаймер, нужен мастерам для предотвращения мертвых связок. Этот таймер управляемрегистром CSR-9<04> (см. п. 8.12) и игнорирует сигнал WT. Он может быть сброшен изапущен в любой момент, например, когда мастер выставляет AR или AS.Лимит времени может быть изменен в любой момент в соответствии с изменяющимисяобстоятельствами. Окончание срока не должно влиять на цикл магистрали, если невыставлены AS = 1 и АK = 0 (лимит времени намертвую связку в течение адресного цикла). Лимит должен быть достаточным длятого, чтобы обеспечить окончание нормальных операций без обрыва, и не слишкомбольшим, чтобы состояния мертвых связок не приводили к бесполезной тратересурсов системы. Заметим, что мертвые связки могут быть следствием повторныхнеудач при попытках получения управления нужными ресурсами, и поэтомуобнаружение мертвых связок более важно, чем обнаружение падения активности вработе магистрали. Долгий таймер может быть полезен как средство в определениестепени удовлетворительного прогресса в достижении целей в конкретныхприменениях.

Как слуги,так и соединители сегментов выдают сигнал WT (u), когда они оказываютсяне в состоянии выполнить ответные действия немедленно, но предполагают, чтосмогут сделать это через короткое время. Мастер должен содержать таймерожидания, который запускается по получении сигнала WT (u), а сбрасывается изапрещается, когда сигнал «ожидание» находится в состоянии WT = 0.Такой таймер ожидания предохраняет мастера от неопределенно долгого ожиданияприхода сигнала WT (d), который требуется для продолжения данногоцикла. Если истекает лимит времени таймера ожидания, мастер завершает даннуюоперацию, убирая все сигналы.

5.1.2. Требования к таймированию сигналов слуги

Если слуга долженподдерживать АК = 1 в течение большего промежутка времени, чем время адресныхответных действий слуги после получения сигнала AS (d), слуга должен выставитьWT = 1. Мастер, видя, что АК = 1, WT = 0, по истечении лимитавремени адресных ответных действий мастера, рассматривает это как ошибку.

5.1.3. Использованиелинии ожидания (WT)

Все операции ФАСТБАС, заисключением принудительных передач, являются асинхронными. Если требуется,таймирующие сигналы могут быть запрещены при помощи линии WT(ожидание). Линия WT используется, когда взаимодействие мастер/слугапроисходит через соединитель сегментов.

Независимо от состояниясигнала WT, мастер может завершить операцию, когда истекаетлимит времени долгого таймера или таймера ожидания. Слуга может выставить WT вответ на DS (t), если ему требуется большевремени, чем разрешит таймер ответных действий для цикла данных в мастере, нотакая практика не рекомендуется, поскольку она увеличивает риск попадания всостояние невосстанавливаемого сбоя. Для целей диагностики операция на магистрали можетвыполняться по шагам путем подачи импульсного сигнала на линию WT.

5.2. Первичные адресные циклы

Первичный адресный циклоперации ФАСТБАС устанавливает связь между мастером и одним или более слугами.Слуги остаются присоединенными к мастеру и отвечают на циклы данных до тех пор,пока мастер не разорвет связку.

Первичный адресный циклначинается после того, как мастер получил право на владение магистралью ивыставил на магистраль сигнал GK-1. Мастер затем выставляетсигнал RD = 0, а также подает сигналы на линии MS, AD и, возможно, на лини РА, РЕи EG. Затем подается строб адреса AS, и слуги, получающиесигналы AS = 1, EG = 0, сравнивают, взависимости от состояния линий MS, либо свои логическиеадреса, либо широкие адреса с адресом, полученным по линиям AD.Слуги, получающие сигналы АК = 0, AS = 1 и EG = 1,сравнивают адрес, поступивший по линиям AD, со своим географическимадресом. Если была затребована связь с единственным слугой, то слуга, которыйраспознает посланный адрес, возвращает действующему мастеру сигнал АК (u),указывающий, что этот слуга теперь становится присоединенным к мастеру. Еслибыл указан широкий адрес, ответный сигнал АК (u) генерируется вспомогательнойлогикой, и этот сигнал, когда он получен действующим мастером, служит признакомтого, что широкий адрес распространился через указанные части системы. Втечение остальной части операции действующий мастер поддерживает AS = 1,а присоединенный слуга (или вспомогательная логика) поддерживает АК = 1. Мастерзавершает операцию, подавая AS = 0, a слугаили вспомогательная логика отвечают сигналом АК = 0. Когда сигналы AS = AK = 0 втечение достаточного промежутка времени, мастер может инициировать новыйпервичный адресный цикл, если он сохранил свое право на владение магистралью,продолжая подавать сигнал GK = 1.

Таймирование первичныхадресных циклов с точки зрения мастера и слуги показано на рис. 11 - 13.

5.2.1. Последовательность действий мастера для формированиясигнала AS

* Минимальное значение Т_Адолжно быть больше, чем 2T_S

1 - линия «чтение»; 2- линия «выбор режима»; 3 - линии «адрес/данные», «разрешениеконтроля по четности»; 4 - линия «строб адреса»; 5 - линия «подтверждение приема адреса»; 6 - линия «статус слуги»; 7- линия «строб данных»

Относительно определений символов см.рис. 13.

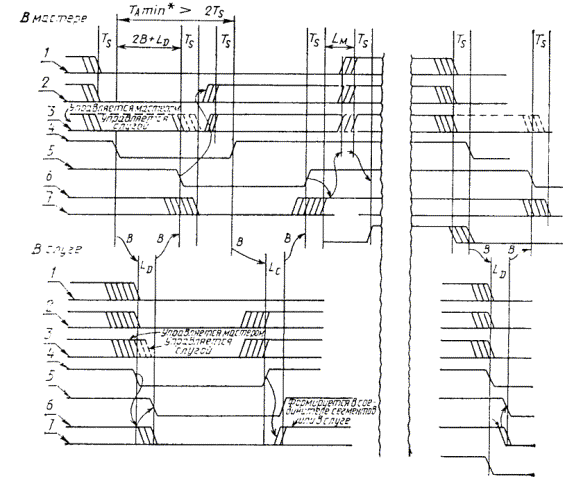

Рис. 11. Цикл логическойадресации

1 - линия «выбор режима»; 2 - линии«адрес/данные», «разрешение контроля по четности», «четность»; 3 - линия«строб адреса»; 4 - линия «разрешениегеографической адресации»; 5 - линия«подтверждение приема адреса»; 6 - линия «статус слуги»

Относительно определенийсимволов см. рис. 13.

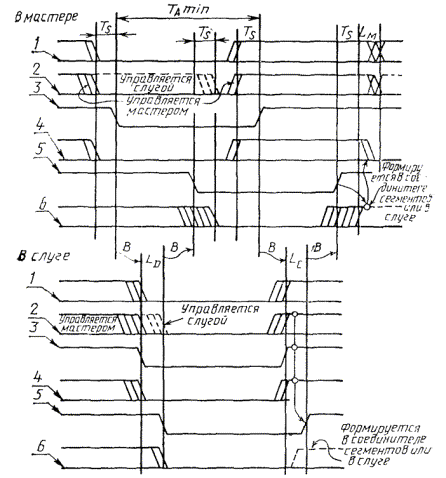

Рис. 12. Цикл географическом адресации, ЕСвыставлен мастером

5.2.2. Ответные действияслуги на сигнал AS (u)

Символы на рис. 11 - 16:

В - задержка от мастера до слуги;

В₁ - задержка от мастера до источника EG;

В₂ - задержка EG от источника до слуги;

L_С - время работы логикии формирователя, необходимое слуге для присоединения;

L_d - время отсоединения слуги;

L_Е - время работы логикив источнике EG;

L_M - время работы логики и формирователя в мастере;

L_S - время работы логики в слуге;

T_Amjn - минимальный промежуток времени между импульсами (см. табл. А.II);

T_S - время разброса фронтов, учитываемое мастером.

Рис. 13. Цикл географической адресации, EGвыставлен вспомогательной логикой

Таблица V

Спецификация типов адресации

Эти правила не требуют,чтобы слуга отвечал на все режимы адресации. Обязательной является толькогеографическая адресация (см. п. 4.2). Участие слуги в логических адресных циклах можетбыть разрешено и запрещено специальными битами в регистре CSR-0.Такое свойство не специфицируется для широких адресных циклов.

Если первичный адресный циклопределяет логический адрес (в область адресов данных), часть IАадресного поля загружается в низшие разряды регистра NTA, а высшие разряды NTAустанавливаются на нуль (см. п. 4.4).

Во время фазы декодированияв первичном адресном цикле требование АК = 0 удерживает очень медленногоудаленного слугу от неправильного декодирования, когда быстрый близкий слугавыдал сигнал АК (u) и мастер продолжает изменять состояние данных и управляющих линий дляпоследующего цикла данных (см. рис. 8).

5.2.3. Ответные действия мастера на сигнал АК(u)

Отметим, что в течениепервичных адресных циклов слуга выставляет ненулевые ответы это линиям SS, еслиэто оправдано, только на логические адреса в пределах области адресов данных.Мастер должен интерпретировать ответные коды SS = 4, 5 или 6 как ошибку.

Таблица VI

Ответ по линиям SSв адресном цикле, поступающий с. сигналом АК (u)

Мастер может изменятьсостояние сигналов на линиях AD, RD, РА, РЕ и MS пополучении сигнала АК (u).

5.3. Операции

Присоединенные слугиотвечают на циклы данных, которые должны инициироваться действующими мастерами.Взаимные подтверждения мастер-слуга используются для всех циклов данных, заисключением принудительных передач. Эти подтверждения формируются мастером,генерирующим сигнал «строб данных» (DS), и слугой иливспомогательной логикой, отвечающими сигналом «подтверждение приема данных» (DK).

Ниже приводитсятерминология, используемая для определения различных возможных операций.

НУЛЕВАЯ. Адресациявыполняется, но передача данных не происходит. Этот тип операции может бытьполезным для тестирования присутствия устройства или для настройки системныхсвязей с целью гарантировать их наличие перед началом фактических передач.

ОДНОКРАТНАЯ. Этот типоперации представляет собой обычную в режиме произвольного доступа передачуданных в количестве одного слова. Такая передача данных, запись или чтение,происходит, соответственно, по сигналу DS (u) или DK (u).

БЛОЧНАЯ. В нескольких циклахпередачи данных пересылается некоторое количество (возможно, нулевое) словданных без повторения какой-либо адресной информации. Передачи данныхпроисходят по сигналу DS (t) или DK (t).Прежде чем инициировать каждую новую передачу данных, мастер ожидает ответа напредыдущую.

ПРИНУДИТЕЛЬНАЯ. Аналогичнаблочной передаче, за тем исключением, что мастер инициирует каждую новуюпередачу данных, не ожидая ответа на предыдущую.

ЗАЩИТНЫЙ БУФЕР. Передаетданные только в защитный буфер или из него. Не оказывает никакого другоговлияния на слугу. Цикл считывания с защитного буфера может быть использован длявосстановления информации в случае ошибок по четности при считывании. Запись взащитный буфер с последующим считыванием из него может быть использована дляпроверки канала передачи данных между мастером и слугой. Передачи данныхпроисходят на DS (t) или DK (t). Перед началом каждойпередачи данных мастер ожидает реакцию на предыдущую передачу.

ОЧИСТКА. Операция данных сподтверждением от DS (t) к DK. (t) при RD = 0 сцелью предотвращения ошибок при передаче данных из-за логических схем типамонтажного ИЛИ. Во время этой операции никакие данные не передаются.

Для магистралей, управляемыхнапряжением, операции по очистке применяются при изменении направления передачимагистрали чтения к записи. Эта операция препятствует одновременномувыставлению AD, РА и РЕ обоими устройствами - мастером и слугой. Вконце цикла чтения слуга выставляет сигналы на линии. Если после этого мастерхочет выполнять цикл записи, необходимо выполнить операцию очистки для снятиясигналов слуги, прежде чем мастер выставит на эти линии свои сигналы.Подтверждение цикла очистки обеспечивает время, необходимое для того, чтобыотмена сигналов слуги прошла к мастеру с освобождением магистрали дляиспользования ее мастером. Если мастер должен задействовать эти линии до ихочистки, то его формирователи напряжения не смогут подавать полный токвозбуждения. Надежный сигнал мастера не будет выставлен на магистрали, пока неисчезнет ток из других драйверов. Поскольку мастер не может опознать этосостояние, гарантия надежной работы должна зависеть от дополнительногоподтверждения, обеспечиваемого циклом очистки.

БЛОКИРОВАННЫЙ АДРЕС.Первичный адресный цикл сопровождается последовательностью отдельных передачи/или блочных или принудительных передач, считываний или записей в перемешанномвиде. Примером является операция считывание - модификация - запись, показаннаяна рис. 14. Вторичные адресные циклы -специальный тип цикла данных - могут быть использованы для доступа к различнымвнутренним регистрам в пределах адресного пространств, выбираемого в первичномадресном цикле в ходе операции с блокировочным адресом.

Помимо этого,последовательности с блокировкой арбитража при операциях ФАСТБАС могутвыполняться отдельным мастером, который не теряет руководства магистралью.Таким образом, набор передач отдельных, блочных, принудительных или, приблокированном адресе, во множество различных слуг может происходить безпрерывания со стороны других возможных действующих мастеров. Это достигаетсяпутем поддержания GK = 1 в мастере и логикой соединителей сегментов (СС),которая заставляет их сохранять установленное соединение в системе до удаления GK. Дляустановления соединений в системе для последовательностей с блокированнымарбитражем могут быть использованы нулевые операции. При последовательности сблокированным арбитражем может быть доступ только к адресам в первоначальносоединенной системе.

Синхронизация трех различныхтипов циклов данных с точки зрения мастера и слуги показана на рис. 14 - 16.

Таблица VII

Интерпретация кодов MSв цикле данных

*Добавление в NTA припотребности (см. пп. 5.3.2 и 11.2).

** В очистномцикле данных не происходит передачи данных.

*** Предполагаемое использование кода MS = 4 состоит в том, чтобы показать приDS = (u), чтозапрашиваются ограниченные действия слуги, прежде чем будут переданы дальнейшиеданные. Точные действия могут зависеть от применения, при этом код MS = 4 не сопровождается действительнымиданными.

5.3.1. Последовательностьдействий мастера для формирования сигнала DS

Рис. 14. Циклчтение-модификация-запись

Сигналы на линиях MS,выставленные мастером, неизменны с момента начала разброса фронтов до DS (t) иостаются такими до получения DK (t). Хотя линии MS имогут быть установлены в упомянутое состояние при нескольких переходах DS (t),на этих линиях могут случаться выбросы после DK (t), длящиеся до времениразброса перед DS (t).

Принудительная передачачтения выполняется мастером, формирующим DS (t). Он использует DK (t),получаемые от слуги, для стробирования данных, но мастер не ожидает приходасигнала DK (t) прежде, чем формировать следующий сигнал DS (t).

5.3.2. Ответные действия слуги на сигнал DS (t).

Таблица VIIIa

Ответы слуги на линиях SSво время цикла данных, поступающие сигналом DK (t)

5.3.3. Обсуждениеответов по линиям «статус слуги»

В этом разделе даетсяинтерпретация записей в табл. VIIIa и VIIIb.

Вообще автоматическоеизменение содержимого регистра NTA допускается только в томслучае, если данные были приняты или выданы слугой.

Рис. 15. Чтение данных при произвольномдоступе

Таблица VIIIb

Ответы слуги по линиям SSи действия при DK (t)

* Отклонение производится только, когдарегистр NTA не реализован, приэтом возвращается SS = 0.

Рис. 16. Блочная передача сподтверждениями, запись

SS =0         Нормальное действие. Никакие трудности не былиотмечены слугой. Однако все же существует возможность того, что мастер,затребовавший чтение данных, может обнаружить ошибку четности, вызваннуютрудностями при передаче.

SS =1         Занято. Слуга занят и не может нивыдать, ни принять данные. Мастеру следует вскоре выполнить повторную попытку снеопределенной вероятностью успеха.

SS =2         Конец блока. Во время блочной илипринудительной передачи был упущен конец блока. Данные не могут быть ни выданы,ни приняты. Если цикл данных, явившийся источником этого ответа, сопровождаетсядальнейшими циклами данных, код SS = 2 повторяется, асостояние слуги не изменяется. Для того, чтобы продолжить передачи данныхслуге, который достиг конца блока, мастер должен сначала заново адресоватьслугу либо при помощи вторичного адресного цикла, либо путем разрыва связки AS/AK споследующим проведением первичного адресного цикла.

SS =3         Определяется пользователем. Этот ответ разработчиксистемы может использовать для специальных целей. Его смысл должен бытьизвестен действующему мастеру и может быть различным при разных типах слуг.

SS = 4         Зарезервирован.

SS = 5         Зарезервирован.

SS = 6         Ошибка данных (отклонены). Этот ответ указывает, чтослуга не способен или не желает принимать или выдавать данные вследствиеошибки, связанной сданными или с текущим значением внутреннего адреса, либо всвязи с тем, что на линиях MS был установлен код, непредусмотренный для цикла данных. В слуге не произошло изменений, заисключением связанных с выдачей данного ответа и, возможно, с установкойнекоторых битов состояний.

При циклахвторичной адресации отклик SS = 6 не выдается.

Ошибки призаписи данных могут возникать из-за нарушения четности или в связи с тем, чтобыла предпринята запись в регистр, допускающий только чтение, либо потому, чтодальнейшие проверки, проведенные слугой, вскрыли другие проблемы, связанные сданными. В случае простых слуг, в которых выполняется только одна проверка наошибочные данные, значение этого ответа является недвусмысленным.

В регистреуправления и состояний CSR = 0 предусмотрен бит дляиндикации ошибки четности, а также восемь битов состояния, определяемыхпользователем, которые могут быть использованы для дальнейшего определенияхарактера ошибки. Первая реакция мастера на ошибки записи должна заключаться втом, чтобы заново передать данные. Если ошибка продолжает возникать, должныбыть опрошены регистры состояния слуги.

В случае циклачтения данных, этот ответ мог бы указывать на отсутствие или неполадки в работеоборудования, подключенного к слуге. Недопустимый внутренний адрес также можетявиться причиной этого ответа во время либо цикла чтения, либо цикла записи.Если недопустимый внутренний адрес был указан первичным адресным циклом, тогдаответом на этот цикл должен был быть SS = 7 (табл. VI).

Послевторичного адресного цикла, получающего ответ SS = 7, все циклы данных,кроме вторичных адресных циклов, должны получить ответы SS = 6.Первичный адресный цикл или вторичный адресный цикл записи, приводящие кошибочному отклику (SS = 7), могут быть всегда исправлены путемсопровождения их вторичным адресным циклом записи, который передает достоверныйадрес.

SS = 7         Ошибка данных (принята). Этот ответ выдается по тем же самымпричинам, что и ответ SS = 6. Все различиезаключается в том, что слуга, выставляющий SS = 7, принял ошибочныеданные или выставляет данные, зная, что они ошибочные. Если устройство содержитрегистр NTA, должен быть возвращен сигнал SS = 7 иNTA загружен, если неверный внутренний адрес был послан либо во времяпередачи вторичного адреса, либо в область адресов данных во время передачипервичного адреса. Если случается такое, то сигнал SS = 7 должен быть возвращенпри последующем вторичном адресном цикле чтения.

В случаезаписи данных скрытый смысл заключается в том, что те самые ошибочные данныедоступны для чтения. Данный слуга может выдавать ответ SS = 6 или SS = 7 взависимости от того, какой внутренний регистр использовался. Слуга, выполняющийконтроль по четности, может отклонять ошибочные данные, посланные в областьадресов регистров управления и состояний (ответ SS = 6), но приниматьошибочные данные, посланные в область адресов данных (ответ SS = 7).Такой ответ однозначно указывает, были ли переданы данные или нет. Мастер можетпросто подсчитывать количество ответов SS = 7 во время передачбольших массивов данных и только сигнализировать об ошибке, если будетпревышено пороговое значение счета.

5.3.4. Реакция мастерана DK (t)

5.4. Использование линии «сброс магистрали» (RB)

Этот асинхронный сигналиспользуется для принудительного приведения сегмента в спокойное состояние дляинициализации, повторной инициализации или диагностических целей. Для того,чтобы сохранить максимум диагностической информации, регистры и устройствапамяти в модуле не должны очищаться по сигналу RB.

Сигнал ВН «магистральостановлена», который выставляется только схемой управления таймированиемарбитража (см. п. 7.4)запрещает следствия сигнала RB. Это обстоятельствопозволяет осуществлять вставление модулей при включенном питании при помощизапрещения ответов модулей на ложные сигналы по линии RB.

5.4.1. Формирование сигнала RB мастером

Импульс налинию RB может быть подан любым мастером, не обязательно действующим мастером,в любой момент времени.

Мастер, который выставляет всегменте сигнал RB и в момент RB (d) принимает правовладения магистралью, должен продолжать делать это до проведения диагностики всегменте и/или инициализации или повторной инициализации сегмента.

5.4.2. Ответныe действия слуги на сигнал RB

См. последний абзац п. 5.5.

Отметим, что когда сигнал ВН= 1, устройства игнорируют состояние сигнала RB.

5.5. Ответные действия устройства на включение питания

При включении питанияустройства должны запретить выдачу в сегментах всех сигналов ФАСТБАС, заисключением сигналов на линиях AL и SR.

От устройств, реагирующих наPOWER ON (включение питания) или RB,требуется только запрещать выставление сигналов ФАСТБАС, которые не установленына нуль при нулевом состоянии других сигналов ФАСТБАС. Например, не требуется,чтобы слуга блокировал выставление АК, если АК. сведено к нулю путем приема AS = 0.

ГЛАВА 6.АРБИТРАЖ В МАГИСТРАЛИ

В общем виде система ФАСТБАСсостоит из одного или более сегментов, каждый из которых может содержатьнесколько мастеров. Прежде чем мастер сможет начать операцию, ему должны бытьобеспечены гарантии, что магистраль, к которой он подключен, свободна иостается свободной от вмешательства со стороны других мастеров в течение всегопериода передачи. Методика, используемая для обеспечения этого условия, требуетналичия в каждом устройстве схемы, способной завоевывать право на владениемагистралью, а также наличия некоей активной схемы, называемой схемойуправления таймированием арбитража (УТА), которая подключается к каждому сегментуи не является частью какого-либо отдельного устройства. УТА обеспечиваетвыработку таймирующих и управляющих сигналов для процесса арбитража, а такжеинформирует выигравшего мастера о том, когда он сможет принять на себяиспользование магистрали. Если действие влечет за собой прохождение черезсоединители сегментов, тогда такая гарантия доступности магистрали должна бытьраспространена сегмент за сегментом на все затрагиваемые сегменты.

Каждому мастеруприсваивается уровень приоритета для использования во время цикла арбитража, ив соответствующий момент подготовленный мастер, с самым высокимприоритетом среди принимавших участие в арбитраже получает право на владениемагистралью. Как только мастеру было дано и он принял право владениямагистралью, мастер оставляет за собой управление магистралью до тех пор, покане решит отказаться от этого. В результате операция с низким приоритетом можетзапретить исполнение операции с высоким приоритетом. Соблюдение приоритетовобеспечивается только во время арбитража.

При получении запроса наарбитраж УТА инициирует цикл арбитража, если магистраль в данный момент незанята. Если магистраль занята, то именно действующий мастер решает, когдасможет состояться цикл арбитража. Выбор критерия, используемого мастером для определенияэтого момента времени, предоставляется разработчику устройства. Одна изальтернатив заключается и том, чтобы разрешить проведение цикла арбитражанепосредственно сразу за последним первичным адресным циклом текущей операции.В результате следующий мастер обычно может быть выбран прежде, чем действующиймастер закончит свой последний цикл данных. Такое перекрытие арбитража сдействиями на магистрали означает, что, когда магистраль занята, теряетсяминимальное или вообще никакое время не теряется при переключении от одногомастера к другому.

Если последняя илиединственная часть текущего взаимодействия является блочной или принудительнойпередачей, промежуток времени между последним адресным циклом и последнимциклом данных может оказаться довольно длительным. Если используетсяпредложенный выше алгоритм, следующий мастер может быть выбран задолго до того,как он получит право на владение магистралью. Другие мастера, имеющие болеевысокий уровень арбитража, чем подготовленный мастер, могут выставить запросына использование магистрали в течение того промежутка времени, котороетребуется действующему мастеру для завершения его последних циклов данных. Этиммастерам, однако, не будет разрешено участвовать в соревновании за правовладения магистралью до тех пор, пока подготовленный мастер не получитуправление магистралью и, в свою очередь, не разрешит проведение очередногоцикла арбитража. Если действующий мастер задерживает инициирование циклаарбитража до своего последнего или предпоследнего цикла данных, результатыарбитража с большей точностью отображают состояние запросов на моментосвобождения магистрали.

6.1. Использование линиймагистрали в процессе арбитража

В табл. IX представлено краткоеописание десяти линий магистрали, используемых в процессе арбитража.

Таблица IX

Линии для арбитража в системеФАСТБАС

Рекомендуется, чтобылокальный уровень арбитража 31 был зарезервирован для использованиядиагностическими модулями.

Мастер должен выставить AR какпервый этап в получении владения магистралью. Перед этим мастер долженпроверить состояние других линий магистрали. Для выполнения протоколагарантированного доступа мастер выставляет AR, только если не выставлен AI. Этоведет к круговому, с учетом приоритетов, разрешению владения магистралью. Длявыполнения протокола приоритетного доступа мастер выдает ARтолько в случае, когда его уровень арбитража выше, чем уровень действующегомастера. Это позволяет мастеру, который проверяет состояние AR,выполнять длинную передачу, прерываемую только передачами с более высокимприоритетом. Если не работает ни один из этих протоколов, мастер выдает AR, еслиему требуется использовать магистраль.

Цикл арбитража инициируется,если линия AR находится в состоянии «истинно», а линии AG, GK, WTнаходятся в состоянии «ложь». Так как состоянием линии GK управляет действующиймастер, он может управлять инициированием циклов арбитража. Схема УТА запускаеттакой цикл, формируя сигнал AG (u), который используетсямастерами, выставляющими запросы, для пропускания своих уровней арбитража налинии AL, а всеми другими мастерами - чтобы убрать свои уровни арбитража слиний AL. Определение выигравшего мастера производится самими мастерами - схемаУТА просто обеспечивает таймирующие сигналы для этого процесса. После выдачисигнала AG (u) схема УТА ожидает в течение фиксированногопромежутка времени завершение процесса арбитража. Этот промежуток определяетсязадержками на магистрали и во внутренней логике. В конце указанного периодаожидания код на линиях AL представляет собой уровеньарбитража выигравшего мастера. Если в это время схема УТА обнаруживаетнедопустимый нулевой уровень на линиях AL, она не ожидает приходасигнала GK (u) и считает данный цикл арбитража завершенным.Если код на линиях AL отличается от нуля, тогда схема УТА проверяетмагистраль на предмет активности. Когда связка AS/AK текущей операциипрекращается на время, достаточное для очистки магистрали, и WT = 0,тогда схема УТА формирует сигнал AG (d). Выигравший мастер, окотором теперь говорят как о подготовленном мастере до тех пор, пока он невозьмет на себя владение магистралью, осознает, что он выиграл, а всемостальным участкам процесса арбитража становится известно, что они проиграли.

Получение подготовленныммастером сигнала AG (d) побуждает его возвратить схеме УТА сигнал«подтверждение разрешения» (GK) и приступить киспользованию магистрали. Если схема УТА не получает сигнал GK втечение времени, определяемого задержками на магистрали и в логике, онапредполагает, что выигравший мастер не хочет или не может присвоить право навладение магистралью, и, если сигнал «запрос на арбитраж» находится в состоянииАR = 1, инициирует новый цикл арбитража

Если мастерам разрешеновыставлять сигнал AR в любой момент времени, мастера с высокимприоритетом могут неопределенно долго не давать право на владение магистральюмастерам с низким приоритетом. Этой проблемы можно избежать, если мастераруководствуются рекомендованным протоколом гарантированного доступа, которыйиспользует формируемой схемой УТА управляющий сигнал «запрет запроса наарбитраж» (AI). Мастера инициируют запросы на арбитраж тогда,когда сигнал АI = 0. Все запросы на владение магистралью, которыеприсутствуют в момент выдачи сигнала AI (u), обслуживаются впорядке приоритетов, прежде чем любым запросам, возникающим после сигнала AI (u),будет разрешено пройти на линию AR. Результатом является формациклического упорядочения приоритетов. Мастера, которые не руководствуются этимпротоколом, могут сочетаться с такими мастерами, которые его используют,допуская возможность для мастеров получать владение магистралью, не принимая вовнимание запросы от мастеров с более низкими приоритетами.

Две особенности протоколаарбитража должны быть подчеркнуты. Первая заключается в том, что именно мастерарешают, кто будет следующим использовать магистраль. Вторая состоит в том, чтоименно схема управления таймированием арбитража определяет момент времени, вкоторый подготовленный мастер может взять на себя владение магистралью. На рис.17 показана логика управления арбитражав мастере. Для работы этой схемы требуются дополнительные ключи (см. п. 6.3.1). Дляобеспечения правильности векторов арбитража нужны дальнейшая аппаратная илипрограммная проверки.

6.2. Процесс арбитража

В предыдущем разделе быликратко описаны таймирование и управление циклом арбитража. Подробныеспецификации, касающиеся этих вопросов, помещены в дальнейших разделах. Вданном разделе детально описывается процесс, при помощи которого определяетсявыигравший уровень арбитража. Реализация соответствующей схемы в ведущемустройстве показана на рис. 18.Отметим, что логические правила в данном случае таковы, что если логическийнуль и логическая единица одновременно подаются на одну и ту же линию от двухразличных источников, эта линия будет находиться в состоянии логическойединицы.

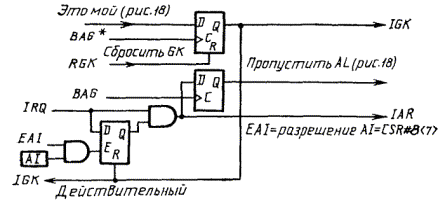

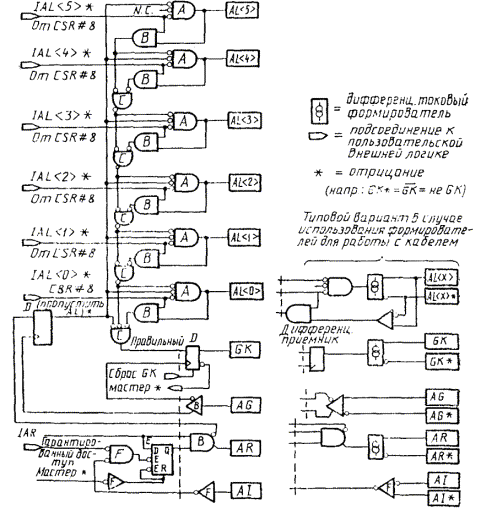

Рис. 17. Логика управленияарбитражем в мастере

Рис. 18. Логика арбитража вмастере

При получении сигнала AG (u)те мастера, которые желают соревноваться за право владения магистралью (т.е.выставляющие AR), используют внутренний флаг «пропустить сигналы налинии AL» для того, чтобы выставить свой внутренний уровень арбитража (IAL) налинии AL <05:00>. Затем каждый мастер непрерывно сравнивает присвоенныйему уровень арбитража с кодом на линиях AL. Если мастер обнаруживает,что внутреннее значение любого из разрядов AL отличается от логическогоуровня соответствующей линии AL, то он запрещаетвыставление своих данных на все линии AL, имеющие меньший вес. Какследствие логического правила, упомянутого выше, единственно устойчивоеразличие, которое может возникнуть, относится к случаю, когда внутреннеезначение равняется 0, в то время как на соответствующей линии ALимеется логический уровень 1.

Условие, накладываемое припропускании информации на линии AL; может вызватьнеоднократное изменение их содержимого, прежде чем стабилизируется конечноезначение. По ходу этих изменений один или несколько мастеров могут на короткоевремя устанавливать свой внутренний флаг «арбитраж выигран» («это мой»),указывающий, что они будут выбраны владеющими магистралью в следующий раз, кактолько она станет доступной. Однако схема УТА ожидает в течение времени,равного четырем задержкам магистрали плюс шесть задержек в логике арбитража,чтобы определить окончательно выигравшего мастера прежде, чем перейти кследующей части процесса арбитража. Задержка в логике арбитража равняетсявремени, требуемому мастеру для того, чтобы отметить различие в значенияходного из старших разрядов кода AL и прекратить пропусканиевсех разрядов кода AL с меньшим весом. Кроме зависимости от используемойтехнологии, на эти задержки влияет также способ реализации функции арбитража.

Рис. 19 иллюстрирует таймирование процесса выбора мастера ссамым высоким приоритетом. Изображенная ситуация заключается в следующем:мастер А (уровень арбитража 010101b) и схема УТА находятся наодном конце магистрали. Мастера В (уровень арбитража 001111b) и X(уровень арбитража 100000b) находятся напротивоположном конце магистрали. Действующим мастером является X, амастера А и В выставляют сигналы на линию AR. Мастер Xформирует сигнал GK (d), чтобы показать, что может состояться цикларбитража. Схема УТА отвечает сигналом AG (u), и именно момент выдачиэтого сигнала служит точкой отсчета шкалы времени на рис. 19.

Мастер А, обнаружив сигнал AG (u),пытается пропустить свой уровень арбитража на линии AL. Мастер X еще неполучил сигнал AG (u), следовательно линия AL <05>- все ещенаходится в состоянии логической 1, и приоритетная схема не разрешает мастеруА, вследствие его уровня арбитража, выставить сигналы на какие-либо из линий AL.Спустя время задержки в магистрали мастер X обнаруживает сигнал AG (u)и, так как он сам не выставляет запрос, убирает свой уровень арбитража смагистрали. В это время мастер В получает сигнал AG (u) и пытается выставитьсвой уровень арбитража на магистраль. Поскольку в настоящий момент ни мастер А,ни мастер X не выставляют сигналы накакие-либо линии AL, на последних теперь содержится код уровняарбитража мастера В и он считает себя в данный момент выигравшим.

* Мастер А устанавливаетвнутренне «это мой».

** Мастер В устанавливаетвнутренне «это мой».

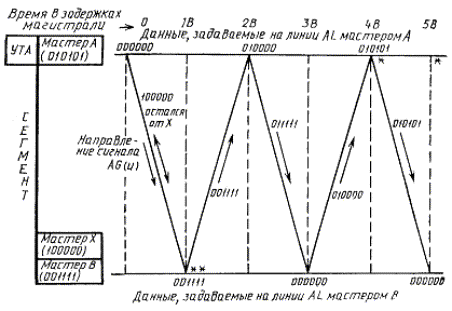

Рис. 19. Арбитраж для двухмастеров при наихудших задержках

Спустя время, равноезадержке в магистрали, код уровня арбитража мастера В достигает концамагистрали, на котором расположен мастер А и где приоритетная логика разрешаетустановку мастером А линии AL <04> в состояниелогической 1. Мастер А в это время не может оказать влияние на любые другиелинии AL, поэтому код 011111b распространяется обратно кпротивоположному концу магистрали. Здесь мастер В обнаруживает, что егособственное значение и состояние на магистрали для линии AL<04> различаются, следовательно оно прекращает выставлять сигналы налинии от AL <03> до AL <00> включ. и болеене рассматривает себя и качестве выбранного мастера.

Код 010000b затемраспространяется обратно к концу магистрали, на котором расположен мастер А игде приоритетная логика теперь разрешает ему выставить все разряды своегоуровня арбитража на линии AL, а также, обнаруживсоответствие между внутренним и внешним значениями уровня арбитража, начинаетрассматривать себя в качестве выигравшего мастера. Уровень арбитража мастера Араспространяется в сторону того конца магистрали, на котором расположен мастерВ, не оказывая дополнительного влияния на что-либо. Итак, если не учитыватьзадержки в логике арбитража, спустя четыре задержки в магистрали после выдачисигнала AG (u) был определен истинный выигравший мастер.

Надписианалогичны рис. 19.

* Соответствующий мастерустанавливает внутренне «это мой».

□ В этом месте и в этотмомент в состоянии магистрали нет изменений

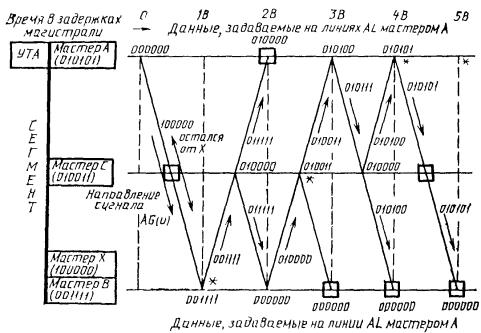

Рис. 20. Арбитраж для трехмастеров при наихудших задержках

На рис. 20 рассмотрена более сложная ситуация, которая приводитк такому же самому худшему случаю задержек. Усложнение в данном случаезаключается в добавлении в промежуточной точке магистрали еще одного мастерачей уровень арбитража также является промежуточным между уровнями мастеров А иВ. Небольшие квадратики на диаграмме показывают, что в данном месте и в данноевремя в состоянии магистрали не происходит никаких изменений.

6.3. Правилаарбитража

6.3.1. Формированиемастером сигнала AR и пропусканиесоединителем сегментов сигнала АR

Сигнал«запрос на арбитраж» (AR) используется мастером длявыставления требования на владение магистралью своего сегмента или, черезсоединитель сегментов, другого сегмента. Второе применение этой линии позволяетдействующему мастеру обнаружить присутствие других мастеров, которые внастоящий момент заблокированы текущей операцией.

Подготовленному мастеруследует прекратить сигнал AR = 1 при получении сигнала AG (d),если он не должен принимать участие в очередном цикле арбитража.

6.3.2. Установка иснятие сигнала AI схемой УТА

Управляющий сигнал «запретзапроса на арбитраж» (AI) генерируется схемойуправления таймированием арбитража для того, чтобы дать возможность мастерамучаствовать в соревновании за владение магистралью, что позволяет мастерам снизким приоритетом получать владение магистралью независимо от потока запросов,выставляемых мастерами с более высокими приоритетами. Сигнал AIгенерируется всеми схемами УТА, но не все мастера должны принимать во вниманиесигнал AI, когда они выставляют AR. Мастерам следует иметьвозможность работы в (режиме гарантированного доступа (см. п. 8.11).

Спецификации, касающиесяустановки и снятия сигнала AI схемой УТА, содержатся в п.7.1.

6.3.3. Установка и снятие сигнала AG схемой УТА

Передний фронт таймирующегосигнала «разрешение на арбитраж» - (AG) формируется схемой УТА длятого, чтобы инициировать цикл арбитража, во время которого соревнующиесямастера определяют, кто из них станет подготовленным мастером. Задний фронтсигнал AG используется для того, чтобы передать управление подготовленномумастеру.

Спецификации, касающиесяустановки и снятия сигнала AG схемой УТА, содержатся в п.7.1.

6.3.4. Установка и снятие сигнала AL мастером

Каждомумастеру присваивается внутренний уровень арбитража, который он, если желаетполучить владение магистралью, через логическое «ИЛИ» подает на линии «уровеньарбитража», AL <05:00> во время цикла арбитража. Затемсоревнующиеся мастера непрерывно проверяют и модифицируют состояние линий AL всоответствии с установленным протоколом арбитража. После соответствующейзадержки состояние линий AL представляет собой самыйвысокий уровень арбитража, поданный на них в течение данного цикла.

Мастер может изменятьсостояние сигналов, которые он выставляет на линии AL, при включении питания, атакже в течение времени от сигнала GK (u) до сигнала AG (u).

Для того, чтобыудовлетворить требования к таймированию для мастера, принимающего участие вцикле арбитража, рекомендуется схема, аналогичная той, что приведена в разд. D.1 приложения D.

6.3.5. Установка иснятие сигнала GK мастером

Цикл арбитража позволяетсоревнующимся мастерам самим принять решение, кто из них станет следующим,которому будет предоставлено владение магистралью. Тот факт, что мастерявляется подготовленным мастером, известно ему самому; любой другой мастерпросто знает, что он не подготовленный мастер.

Когдаподготовленный мастер получает сигнал AG (d), прежде чемиспользовать магистраль, он подтверждает, что возьмет на себя владениемагистралью, выдачей сигнала «подтверждение разрешения», GK (u).Если этот ответ не будет получен в пределах интервала времени, установленногосхемой УТА (см. п. 7.1.2),будет инициирован новый цикл арбитража, если еще остались какие-либо активныезапросы. Циклы арбитража запрещены до тех пор, пока действующий мастер не сформирует сигнал GK (d).

Для действующего мастерадопускается вслед за сигналом GK (d) вновь выдавать сигнал GK (u)при условии, что в течение того периода, когда им шал GK = 0, мастер продолжалподдерживать сигнал AS = 1. Если мастер формирует сигнал AS (d),когда GK-0, он должен принять участие в цикле арбитража и выиграть его прежде,чем будет вновь использовать магистраль.

6.4. Арбитраж системного уровня

Процедура арбитража илокальном сегменте проста. Каждому мастеру в сегменте присваивается отличный отдругих, обычно на локальном уровне, уровень арбитража, и арбитраж происходиттак, как описано выше.

Связь через границысегментов выполняется соединителями сегментов. Для того, чтобы операция прошлачерез соединитель сегментов, он должен получить владение магистралью сегментасвоей дальней стороны. Для этого требуется, чтобы соединитель сегментовсодержал схему арбитража мастера, описанную выше. Основная проблема, которуюнеобходимо решить, заключается в том, как уровни арбитража передаются черезсоединители сегментов СС.

Поскольку СС должен обладатьспособностью запрашивать и получать владение магистралью сегмента своей дальнейстороны, он должен принимать участие в циклах арбитража и ему должен бытьприсвоен уровень арбитража. Если бы этот уровень арбитража пересекал каждыйсегмент, оставаясь в том виде, каким он был у мастера, инициировавшеговзаимодействие, проблема гарантии

единственности уровнейарбитража оказалась бы трудной, если не невозможной, для решения. Однако, еслисоединителю сегментов присваивается локальный, с точки зрения сегментов егодальней стороны, уровень арбитража, проблема значительно облегчается, причем заэто платится приемлемая цена, заключающаяся в том, что, возможно, уровеньарбитража будет изменяться по мере того, как взаимодействие будет пересекатьграницы сегментов.

Если мастеру необходимоиметь высокий приоритет, который остается одним и тем же во всей соединеннойсистеме, ему присваивается системный уровень арбитража. СС, обнаруживающийсистемный уровень арбитража в сегменте своей ближней стороны, будетиспользовать тот же самый системный уровень арбитража, когда будетсоревноваться за использование сегмента своей дальней стороны. Следовательно,один тот же уровень арбитража, который выше, чем любой локальный уровень,используется во время проведения арбитража за владение каждым сегментом,вовлекаемым во взаимодействие.

Если весь поток операций,выходящий из сегмента через соединитель сегментов, должен иметь системныйуровень арбитража, тогда действующие мастера в этом сегменте не нуждаются втом, чтобы им были присвоены как можно более редкие системные уровни арбитража.Системные уровни арбитража передаются соединителем сегментов без изменения, нолокальные уровни арбитража преобразуются в уровень арбитража дальней сторонысоединителя сегментов. Если уровень арбитража дальней стороны СС являетсясистемным, тогда этот системный уровень используется при проведении арбитражаза владение всеми дополнительными сегментами, необходимыми для осуществлениясвязи со слугой.

Межсегментный процесс арбитражавключает исходный сегмент, все сегменты, являющиеся посредниками, а такжесегмент, являющийся целью данного взаимодействия. Вследствие этого оказываетсявозможным использовать гадин и тот же системный уровень арбитража более чемодин раз в физически соединенной системе при условии, что каждая часть этойсистемы, использующая тот же системный уровень арбитража, представляет собойлогически выделанную структуру: т.е. маршруты от исходного сегмента к сегменту,являющемуся целью взаимодействия, не имеют общих сегментов.

В разд. 10 подробно описывается, какСС участвует в арбитраже за владение сегментом своей дальней стороны.

Оптимальные уровни арбитражамастеров и СС зависят от конкретной системы. Приоритеты соблюдаются только вовремя проведения арбитража. Если никакие из мастеров не следует протоколугарантированного доступа, для мастеров с низким приоритетом существуетвероятность, что их запросы на владение магистралью останутся не обслуженными втечение очень длительных периодов времени. В таких системах вероятностьвозникновения этой ситуации может быть уменьшена путем присвоения высокихприоритетов редко возникающим запросам и низких приоритетов - часто возникающимзапросам.

Протокол гарантированногодоступа устраняет возможность исключения или значительной задержки реакции назапросы от мастеров с низким приоритетом за счет некоторой задержки реакции назапросы с высоким приоритетом. Если это оказывается неприемлемым, те мастера,которые должны получать быстрый доступ к магистрали, могут, вдобавок к тому,что им присваивается высокий уровень приоритета, игнорировать состояние линии AI,когда они выставляют запросы. Такие мастера могут в любой момент временидобавлять запросы к очереди необслуженных запросов без необходимости ожидать,пока не кончится очередь. Поскольку запросы в такой очереди обслуживаются впорядке приоритетов, на запросы на владение магистралью от мастеров с высокимприоритетом, игнорирующих сигнал AI, может быть дан быстрый ответ.

ГЛАВА7. ВСПОМОГАТЕЛЬНАЯ ЛОГИКА В СЕГМЕНТЕ

Практическая (реализациясегмента требует наличия схемы, которая является общей для всех устройств всегменте. Эта вспомогательная логика управляет проведением циклов арбитража,контролирует адресные циклы и сигнализирует о выставлении географическихадресов в данном сегменте на линию EG, формирует системныеподтверждения для широких операций, выдает сигналы для остановки операций всегменте, когда задействован переключатель «работа/останов», подает логическиеединицы и нули для кодирования штырьков географического адреса (GA)обеспечивает согласователи на обоих концах магистрали для большинствасигнальных линий. Подобно мастеру, вспомогательная логика должна бытьосведомлена о характеристиках таймирования магистрали, к которой онаподключена. Такая информация, касающаяся конкретной реализации магистрали,содержится в приложении А.

7.1. Управлениетаймированием арбитража (УТА)

Описаниеарбитража в магистрали дано в разд. 6.

7.1.1. Формированиесигнала AI схемой УТА

7.1.2. Формирование сигнала AG схемой УТА

Зарезервированныйсоединитель сегментов (см. п. 10.7.6) пропускает сигнал AR от своей дальней стороны кближней стороне, позволяя таким образом действующему мастеру получать сведенияо запросах на использование любого из сегментов, вовлеченных в данную операцию.Когда мастер выдает сигнал GK = 0, чтобы показать, чтовскоре он прекратит владение магистралью, сегменты, в которых сигнал ARвыставлен единственно потому, что через СС пропускается сигнал, могутнемедленно обнаружить, что условия для выставления сигнала AG (u)удовлетворяется. Это вызывает проведение цикла арбитража, в результате чего налиниях AL устанавливаются нули. Схема УТА распознает эту ситуацию как ошибочную,формирует сигнал AG (d) и, следовательно,оказывается готовой ответить правильно на следующий сигнал AR = 1.

7.2. Управление географической адресацией

Слуга, обнаруживший сигнал EG вовремя адресного цикла, проверяет 8 младших адресных линий для того, чтобыопределить, был он выбран или нет. Мастер, осуществляющий географическуюадресацию слуги, расположенного в другом сегменте, не может подать сигнал EGвместе с полем адреса группы, которое указывает на этот сегмент, поскольку этодействие привело бы к выбору слуги, расположенного в том же сегменте, гденаходится мастер. Следовательно, соединители сегментов не пропускают сигнал EG икаждый сегмент должен иметь схему управления географической адресацией (УГА)для того, чтобы обнаружить географические адреса, нацеленные на слуги, которыерасположены в данном сегменте, и выставить EG.

Географический адрес можетиметь либо нули в старших 24 разрядах, либо ненулевое поле адреса группы, закоторым следуют в общей сложности 24 разряда, содержащих нули. Сегменту можетбыть присвоено более чем одно значение для поля адреса группы. Одно из них,обычно самое меньшее, называется «базовый адрес группы», и именно это значениезаносится в регистр адреса сегмента в схеме УГА во время инициализации системыи используется для обнаружения географического адреса.

Рекомендуется,чтобы на плате УГА в логике сигнала EG был реализован CSR# 1 ввиде регистра переключателя и перемычек, допускающего только чтение. Код,хранимый в этом регистре, может использоваться для однозначногоидентифицирования сегмента. Этот регистр должен содержать по меньшей мереразряды с 20 по 31.

7.3. Формирование системного подтверждения при широкойоперации

Вспомогательнаялогика формирует системные подтверждения во время широких операций (см. гл. 4 и 5). Во время первичногоадресного цикла логика системного подтверждения (ЛСП) активизируется в каждомсегменте, адресуемом мастером, выполняющим широкую операцию. Каждое ЛСПвыставляет AK и DK, а также, наряду с сигналомWT, генерируемым соединителями сегментов, обеспечивает правильноераспространение таймирующих сигналов от мастеров к слугам и обратно.

Отметим, что задержка после WT = 0может перекрыть задержки, характерные для времен ответов.

Соединитель сегментов,пропускающий любую операцию, выставляет WT = 1 в сегменте своейближней стороны до тех пор, пока не будет получен ответ от сегмента дальнейстороны. В случае широкой операции в сегменте, более чем один СС в сегментеможет пропускать данную операцию. Перечисленные выше правила, касающиеся использованиясигнала WT, позволяют всем широким циклам, адресным илиданных, достигнуть конца каждой ветви широкой операции прежде, чем будетсформирован любой таймирующий ответный сигнал помимо сигнала WT = 1.По мере того, как ответ АК или DK идет обратно к действующемумастеру, выдерживается двойное время задержки в магистрали; этим игнорируютсялюбые возмущения сигнала WT = 1 в крейт-сегментах,вызываемые многочисленными источниками, устанавливающими в различные моментывремени сигнал WT в состояние WT = 0. Для некоторыхконкретных реализаций кабель-сегмента эти две задержки в магистрали могут неявляться необходимыми.

Во время цикловпринудительных передач данных (MS = 3) соединители сегментовне выставляют сигнал «ожидание», и время интегрирования для WT = 0равно нулю. Следовательно, логические требования п. 3, указанные выше, приводят в результате к синхронномураспространению сигналов DS (t) и DK (t)от мастера к концам ветвей широкой операции.

7.4. Управление «работа/останов» и сигнал «магистральостановлена»

Логика «работа/останов»опознает состояние переключателя «работа/останов» (см. п. 14.4) и подает на линииАК и ВН сигналы, показывающие неактивное, остановленное состояние сегмента. Этопозволяет всем устройствам, размещенным в сегменте, защищать себя от ложныхсигналов, когда другие устройства подключаются или отключаются от сегмента.

Запрос наостанов от переключателя «работа/останов» после завершения любой операции,которая к настоящему моменту уже выполнялась и при освобождении магистралисегмента, вызывает подачу сигналов ВН и АК. Устройства должны использоватьсигналы ВН и/или АК для внутренней защиты.

7.5. Согласователи

Зарезервированные линии ненуждаются в согласовании.

7.6. Вспомогательная логика для крейт-сегментов

Независимо от расположениявспомогательной логики согласователи в магистрали должны быть на концахсегмента или вблизи них.

Для крейт-сегментов, которыевходят в состав расширенного сегмента, возможно, что все особенности,перечисленные в первых частях (2) и (3), не потребуются. Однако, независимо оттого, как реализуется расширенный сегмент, всегда требуются согласователи исоединители с GA03.

7.7. Вспомогательная логика для кабель-сегментов

ГЛАВА 8. ОБЛАСТЬАДРЕСОВ РЕГИСТРОВ УПРАВЛЕНИЯ И СОСТОЯНИЙ

Состояние линий MS вовремя первичного адресного цикла определяет, выбирается ли в пределах слугиобласть адресов данных (MS = 9 или 2) или областьадресов регистров управления и состояний (CSR) - (MS = 1или 3). Если выбирается область данных, когда используется логическаяадресация, поле внутренних адресов IA первичного адреса имеетобычно достаточную ширину для того, чтобы указать желаемый регистр или функциюслуги. Каждое устройство имеет поле адресов CSR шириной 32 разряда.Следовательно, для того, чтобы выбрать конкретный регистр из области CSR,после первичного адресного цикла требуется вторичный адресный цикл.

Все CSR-регистры должны бытьдоступны при помощи вторичной адресации

Посколькукаждое устройство имеет 32 разряда, предназначенных для адресов CSR-регистров,существует возможность разделить это адресное пространство на ряд зон ивыполнить стандартные присвоения адресов в Пределах этих зон, не запрещаяспециальное использование всего пространства. Данная спецификация (не требуетни того, чтобы были реализовали все описанные регистры, ни того, чтобы былиреализовали все биты в определенном регистре.

Область адресов нормальных CSRсодержит наиболее общеупотребимые управляющие и статусные регистры. Всерегистры в этой области либо определены, либо зарезервированы. И все же,поскольку некоторые из них предназначены для использования зависимости от типаустройства, имеется некоторая гибкость в употреблении регистров. Областьадресов программных CSR содержит программы и таблицы, используемые преждевсего самим устройством. Они могут быть предусмотрены в мастере ФАСТБАС и могутпотребоваться в качестве данных другими устройствами ФАСТБАС. Область адресовпараметрических CSR содержит статистическую или редко меняющуюсяинформацию о данном устройстве, например, калибровочные константы, и информациюот изготовителя. Изменение информации, хранимой в области адресов параметрическихрегистров, может потребовать специальных операций, таких как программированиеППЗУ, которые не могут быть выполнены посредством ФАСТБАСА. Данные спецификациине накладывают никаких специальных ограничений на область адресовпользовательских CSR.

Настоятельно рекомендуется,чтобы все регистры, предназначенные для записи, допускали бы и чтение. Отметим,что когда считывается содержимое какого-либо регистра, все не реализованныебиты возвращаются в виде логических нулей (см. п. 5.3.2).

8.1. Функции селективнойустановки и сброса

Многие функции управлениятребуют, чтобы какой-либо бит в регистре был или установлен, или сброшен, чтобывызвать необходимые действия. Соображения экономии при реализации диктуют,чтобы ряд подобных функций был сгруппирован вместе в одном управляющемрегистре. Часто с той целью, чтобы осуществить селективную установку или сбросотдельного бита в таком регистре и при этом не нарушить любые другие биты вэтом регистре, используется операция типа «чтение-модификация-запись». В случаеФАСТБАСА многие функции управления лучше всего будут выполняться при помощишироких операций, исключая таким образом возможность использования операциитипа «чтение-модификация-запись», поскольку состояние другие битов в одном итом же управляющем регистре может отличаться от устройства к устройству.

Чтобыприспособить для этой цели широкие операции, для системы ФАСТБАС приняторешение размещать функции установки и сброса в различных битах в пределаходного и того же регистра. Виты установки по своему местоположениюсоответствуют статусным битам, на которые осуществляется воздействие, а битысброса смещены на 16 разрядов влево (в сторону старших разрядов) в данномслове. Таким образом, логическая единица, записанная в позицию бита установки,считывается обратно как логическая единица в позиции бита установки, алогическая единица, записанная в позицию бита сброса, считывается обратно каклогический нуль в позиции бита установки. Бит, считываемый обратно в позициибита сброса, может использоваться для передачи относящейся к этому статуснойинформации об устройстве.

Таблица X

Реализация функцииселективной установки/сброса в CSR-регистре

Действиебитов установки и сброса не ограничивается исключительно тем, что описано выше.Бит установки мог бы использоваться для запуска схемы с одним устойчивымсостоянием, а бит сброса - для предварительного приведения ее в исходноесостояние. В этом случае статусный бит должен отражать текущее состояние схемыс одним устойчивым состоянием.

Биты селективной установки исброса не должны размещаться в одном регистре с обычными битами,предназначенными для чтения и записи. Селективные биты могут размещаться водном регистре с битами, предназначенными только для чтения, или с битами дляимпульсного управления, таким как «установка» и «сброс», которые вызываютнекоторые действие, но не запоминаются в адресуемом регистре.

8.2. Распределение областиадресов нормальных CSR-регистров

Распределение адресоврегистров в области нормальных CSR (показано в табл. XI. Все регистры группируютсяпо выполняемой функции, и среди них первая группа из 8 шт. представляет собойрегистры, наиболее часто требуемые для слуг, следующая группа из 8 шт. содержитрегистры, наиболее часто требуемые в дополнение к мастеру, и так далее.

Таблица XI

Регистры управления и статуса- CSR

Регистры с селективнойустановкой и сбросом.

8.3. CSR-регистр 0

Функции, которые считаютсянеобходимыми даже в простейших из устройств, содержатся в CSR# 0.Для того, чтобы реализовать эти функции по возможности экономичным способом,определения в этом регистре нарушают соглашение ФАСТБАС в том, что функциибитов регистра не совпадают для операций чтения и записи. Некоторые биты посвоему существу допускают только запись, т.е. вызывают немедленные действия,такие как очистка регистра, в то время как другие, такие как идентификаторустройства, по существу допускают только чтение. CSR# 0 совмещает в себе эти дватипа битов, позволяя функциям, которые нормально должны быть распределены вдвух регистрах, содержаться в регистре, имеющем единый адрес. Адрес,используемый для этого регистра 0, отличается от всех других адресов тем, чтодоступ к нему может осуществляться географически даже простыми устройствами, неимеющими дешифраторов адреса. Устройства, имеющие дешифраторы адреса, могутбыть реализованы таким образом, чтобы обеспечить доступ к регистру CRS# 0,используя широкую, географическую или логическую адресацию.

8.3.1. Идентификаторы устройств и их распределение

Идентификаторустройства ФАСТБАС представляет собой шестнадцатиразрядное двоичное число,которое присваивается каждому различаемому типу устройства.

Значения для старших 12разрядов из шестнадцати будут присваиваться председателем комитета NIM позапросам организаций, которые затем будут присваивать значения для остальногочетырехразрядного поля и закреплять результирующие шестнадцатиразрядные числаза новыми или переработанными моделями устройств ФАСТБАС так, как этотребуется. Таким образом, блок из 16 идентификаторов представляетсяорганизациям. Могут быть запрошены несколько блоков. Эта схема позволяетопределить 65520 идентификаторов.

Идентификаторсчитается с разрядов CSR# 0 <31:16>. Нулевойкод (никакие биты не установлены в единицу) не допускается для разрядов 31:20идентификатора.

* В настоящеевремя код-идентификатор присваивает председатель комитета NIM Луис Кострелл

(Lous Coslrell,National Bureau of Standards, Gaithersburg, MD 20899, USA) или П. Дж. Понтин (Р. J. Pouting, ЕР Division CERN, 1211 Geneva 23, Switzerland).

8.3.2. Распределениебитов управления и статуса

Таблица ХIIа

Назначение битов регистра CSR# 0

Примечание. В этой и последующих таблицах номера битов, которым предшествует буква S или С, указывают на то, что данный битявляется либо битом установки (S)либо битом сброса (С), связываемым с действием функции селективнойустановки/сброс.

Таблица ХIIb

Определения функций битоврегистра CSR# 0

8.4. CSR-регистр 1

Назначение битов этогорегистра определяется пользователем. В соединителях сегментов он используетсядля хранения уровня арбитража дальней стороны.

8.5. CSR-регистр 2

Этот региструправления и состояний не является обязательным для устройств, за исключениемтех, которые генерируют сообщения о прерываниях. Он используется дляобеспечения более подробных сообщений об ошибках, а также для реализациифункций, которые являются менее общими, чем те, что обеспечиваются регистром CSR# 0. Присвоение индивидуальных битов показано втабл. XIIIa, a их определения приводится в табл. XIIIb.

Таблица XIIIa

Определение функций регистра CSR- 2

Таблица XIIIb

Определения функций битоврегистра CSR-2

8.6.CSR-регистр 3

Структура и присвоениелогических адресов обслуживания в п. 4.1.

Если данное устройствоявляется мастером, в котором не реализована логическая адресация, записьединицы в бит CSR# 0 <01> просторазрешает данному мастеру выставлять запрос на владение магистралью. Еслиустройство является соединителем сегментов, запись CSR# 0 <01> разрешает пропускание операций к порту дальней сторонысоединителя сегментов.

8.7. CSR-регистр 4

Регистр адреса пользователя CSR# 4 содержит адресдействующего мастера (если CSR# 0 <03> = 1) или адрес самого последнего мастера (если CSR# 0 <03> = 0), которыезатребовали и получили исключительное право на управление устройством.

Предпочтительный путь длямастера получить исключительное право на использование целого устройствазаключается в следующем: мастер пытается записать свой адрес в регистр CSR# 4 устройства. Еслиустройство доступно для прикрепления, операция записи проходит нормально, и внем устанавливается бит CSR# 0 <03> = 1 - «устройство прикреплено». Если данное устройствонедоступно, поскольку другой мастер владеет исключительным правом на егоисполнение, операция записи не выполняется и возвращается код SS = 1(«занято»). Когда мастер более не нуждается в исключительном праве наиспользование, он записывает логическую единицу в бит CSR# 0 <19> - «открепить устройство». Мастер может получить управлениеустройствами, в которых не реализованы регистр управления и статуса CSR# 4, путем выполнения операции«чтение-модификация-запись» по отношению к регистру CSR = 0 для того, чтобыреализовать директиву «тестировать и установить».

Мастер может также получитьисключительное право на использование устройства, не прерывая связку AS/AK, илипри помощи поддержания сигнала GK = 1 для того, чтобызапретить арбитраж. Этот способ обладает тем недостатком, что он запрещает вседругое использование сегментов, вовлеченных в операцию.

В случае коротких операций,таких как «чтение-модификация-запись», этот способ может оказаться болееэффективным для получения исключительного права на использование устройства.(Конечно, для системы всегда оказывается возможным реализовать взаимноенедопущение конфликтов при помощи программного распределения ресурсов).

Этот механизм применим для устройствав целом. В случае приложения, которые требуют независимого распределенияподразделов устройства, см. описание регистров CSR# 70 - 81.

8.8. CSR-регистр 5

Этот регистр может бытьреализован в мастерах или слугах и использоваться либо для управления, либопросто для индикации количества переданных слов.

Прежде чем пересылать блокданных, в регистр счетчика слов CSR# 5 может быть загружено максимальное количество передач, разрешенное дляданного взаимодействия. Содержимое регистра уменьшается на единицу после каждойпередачи. Внутренний адрес, используемый для следующей передачи, обычносодержится в регистре адреса следующей передачи NTA (см. п. 4.4).

8.9. CSR-регистр 6

Этот регистр с селективнойустановкой и сбросом используется для выбора до 16 средств самотестирования,управление которыми возложено на бит CSR# 2 <07>. Биты CSR# 6<15:00> выбирают тесты с 15 по 0, а при чтении также показывают статусвыбора. Биты CSR# 6 <31:16> показывают статустестов соответственно с 15 по 0, индицируя при помощи бита, установленного вединицу, что был обнаружен сбой. Если обнаружены какие-либо сбои, бит CSR# 2 <23> также долженбыть установлен в единицу.

8.10. CSR-регистр 7

Этот регистр используется сцелью задания классов для широких операций (см. табл. III), на которые будет отвечать устройство. Биты с 31по 16 зарезервированы и считываются как нули. Несмотря на то, что устройствоможет быть приписано к более чем одному классу широких операций, данная широкаяоперация может выбирать одновременно только один класс.

Биты с 15 по 0 соответствуютклассам широких операций с 15 по 0 в том же порядке. Если бит «N»установлен в единицу, устройство будет выбрано широкой операцией с устройствамикласса «N», см. табл. III.

8.11. CSR-регистр 8

Содержимое этого регистрадолжно изменяться только в соответствии с правилами, изложенными в п. 6.3.4.

8.12. CSR-регистр 9

Этот регистриспользуется для управления, главным образом в диагностических целях, таймерамив ведущем устройстве, связанными с длительностью отрезков времени, в течениекоторых мастер собирается ожидать установления связи (таймер ожидания, см. п. 5.1.1), или для завершенияадресных циклов (см. п. 5.2.1), или для завершения циклов данных (см. п. 5.1.2), или истеченияобщего времени, отпущенного для операции (долгий таймер, см. п. 5.1.1).

CSR - регистры с 1 ch до 1 Fhобеспечивают средства для определения периодов таймеров, управляемых с помощью CSR# 9.

В общем случае периодытаймеров должны быть указаны в наносекундах.

Таблица XIV

Регистр управления таймерами

8.13. CSR-регистры с Ah no Fh

Этот набор пар регистровсодержит адреса, предназначенные для использования мастером, когда он посылаетсообщения о прерываниях или данные в устройства обслуживания прерываний. Первыйиз каждой пары регистров указывает первичный ФАСТБАС - адрес устройстваобслуживания прерываний, а второй из этой же тары указывает вторичный адрес изобласти CSR, который должен стать приемником сообщения опрерывании. Эти регистры обеспечивают стандартный путь для мастеров,предоставляющий возможность содержать в ПЗУ программы, посылающие данные исообщения о прерываниях, и все же оставаться способными оперировать различнымиили изменяющимися приемниками для этих данных. Вообще источник А должениспользоваться для нормальных прерываний, относящихся к тестированию, иисточник С - для прерываний, связанных с ошибками.

8.14. CSR-регистры с 20h no3Fh

Эта группа из 32 регистров свозможностью селективной установки и сброса обеспечивает полное управлениеисточниками сигналов SR «запрос на обслуживание»,которых может быть не более 256. Каждый регистр может полностью манипулироватьне более 8 источниками сигналов SR, нумеруемыми с 0 до 7, иорганизован следующим образом:

(бит31) с7d7- - - - c0d0s7e7 - - - - s0e0 (бит 00)

Биты «е» и «s»соответственно сбрасывают и устанавливают источник SR. Биты «d» и «е»соответственно запрещают и разрешают выставление запроса SR отисточника на линию SR данного устройства. Биты «s» и «е» могут также бытьсчитаны для того, чтобы подучить информацию о статусе источника и маски на текущиймомент.

Эти регистры являютсяобязательными для устройств, имеющих более чем один источник запроса наобслуживание (см. п. 9.2).

8.15. CSR-регистры с 70h no81h

Устройствамогут иметь несколько подразделов, которые нуждаются в независимых функциях,выполняющих прикрепление и управление. Подраздел может быть абстрактнымпонятием, таким как «процесс» или «задание» в вычислительном устройстве, или онможет представлять собой определенный набор регистров в многоканальномсчетчике, или любую другую, определенную пользователем или изготовителем, частьустройства.

Функция, выполняемаярегистрами CSR# 70h - 7Fh 7F для подразделов, аналогичнафункции CSR# 4 по отношению к устройствув целом. Функции регистра CSR# 80 аналогичны функциям битов CSR# 0 <03> и <19>.

CSR# 81 позволяет ограничитьвлияние CSR-команд и лишь на часть подразделов устройства. Так,для того, чтобы очистить все регистры устройства, за исключением закрепленныхза подразделом 3, необходимо записать код 8FFF7h в CSR# 81h, записать код 8000 0000h в CSR# 0 («очистка данных») и затем, если нужно, записать код 8h в CSR# 81h для того, чтобы вновь разрешитьработу подраздела 3.

Способность регистра CSR# 81 к селективным установке исбросу позволяет пользователю каждого подраздела управлять им независимо отдругих подразделов.

8.16. CSR-регистры с AOh пo AFh, с BOh пo BFhи COh и CFh

Эти три блока, каждый изкоторых состоит из 16 регистров, используются для хранения сообщений опрерываниях (см. п. 9.1), предназначенных дляпосылки источниками А, В и С соответственно. Адреса, в которые эти сообщениядолжны быть посланы, указываются регистрами с Ah пo Fh, какописано в п. 8.13.

8.17. CSR-регистры с 8000 0000h пo BFFF FFFFh, параметрическаяобласть

Область адресовпараметрических CSR специфицирована таким образом, который допускаетудобные способы реализации, использующие программируемые постоянныезапоминающие устройства (ППЗУ).

ППЗУлегкодоступны в виде схем с длиной слова 8 бит (1 байт, поэтому для содержимогокаждой адресуемой ячейки из параметрических областей специфицируется толькополе AD <07:00>. Остальные разряды AD <31:08> считываются ввиде нулей.

Такимобразом, из регистра CSR-8000 0000h будетсчитан код 55h, если незапрограммированному состояниюсоответствует 0, или код AAh, еслинезапрограммированному состоянию соответствует 1.

* Американский стандартный код для обмена информацией

Таблица XVa

Распределение адресов вобласти параметрических CSR-регистров

Таблица XV(b)

Определение терминов,использованных в табл. XVa

8.18.Сброс битов CSR-регистров

Таблица XVI

Сброс битов в CSR-регистрах

*Этот бит также сбрасывается при записи единицы в бит CSR# 0 <31>, т.е. в бит «очисткаданных» (см. табл. ХIIb).

** Этот биттакже сбрасывается при AS= GK = 0.

*** См. табл.XVIII для использования этого бита в соединителяхсегментов.

Примечание. В табл. XVIзнак «-» означает, что статус соответствующего бита (битов) не долженизмениться, в то время как буква X означает, что характер воздействия на указанные битыпредоставляется на выбор разработчику.

ГЛАВА9. ПРЕРЫВАНИЯ

В контексте ФАСТБАС термин«прерывание» означает запрос от одного устройства на обслуживание или вниманиесо стороны другого устройства. Обычно обслуживающим устройством являетсяпроцессор, который содержит собственный механизм обработки прерываний.Прерывание, воспринятое через этот механизм, приостанавливает нормальноеисполнение программы для того, чтобы выполнить специальную программуобслуживания прерывания.

Спецификация ФАСТБАСописывает два стандартных протокола - операцию прерывания и обслуживаниязапроса, которые должны в выше указанном смысле, интерпретироваться какпрерывания соответствующим образом спроектированные интерфейсами. Отметим, чтосама система ФАСТБАС не имеет прерывающего механизма, который позволяетостанавливать операцию ФАСТБАС на середине исполнения, запускать новую операциюи доводить ее до завершения, и затем возобновлять исполнение первоначальнойоперации с того места, где она была прервана.

9.1. Операция прерывания

Мастер, желающий выполнитьоперацию прерывания, сначала обычным путем получает владение магистралью. Затемон посылает сообщение длиной максимум 16 слов соответствующему устройствуобслуживания прерываний (УОП), чей адрес должен содержаться в области CSR-регистровпрерывающего мастера (см. п. 8.13).Это сообщение записывается в блок приема прерываний (см. табл. XI), доступ к которомуосуществляется при помощи вторичного адресного цикла. Формат сообщения неспецифицирован, за исключением четырех младших разрядов первого слова, которыедолжны содержать информацию о количестве слов, следующих за первым в данномсообщении. Второе слово должно содержать адрес прерывающего мастера, аследующие слова, если они есть, должны содержать детали или указатели надетали, касающиеся причины данного прерывания.

Завершение операции записи,то есть разрыв прерывающим мастером связки AS/AK, вызывает прерывание поотношению к процессору УОП. Если обслуживание данного прерывания требуетпроведения операций ФАСТБАС, тогда это УОП должно запросить и получить владениемагистралью. Поскольку операции ФАСТБАС, находящиеся в процессе выполнения, немогут быть прерваны, интервал времени между моментом, когда мастеробнаруживает, что должна быть инициирована операция прерывания, и моментом,когда начинается обслуживание этого прерывания, непредсказуем.

Сообщение о прерыванииобычно записывается с использованием блочной передачи данных, но также возможныоднословные передачи данных с произвольным доступом. В некоторых приложенияхэто может позволить сообщению о прерывании просто модифицировать одно слово вблоке, оставляя другие слова без изменений. Действия, связанные с прерыванием,не запускаются до тех пор, пока не будет разорвана взаимосвязь сигналов AS/AK,поэтому возможно проведение нескольких однократных операций записи при помощииспользования вторичных адресных циклов для выбора соответствующих регистров.

УОП можетиметь максимум 16 различных блоков приема прерываний, каждый из которыхгенерирует свое собственное прерывание. Если приоритеты прерываний в процессоресвязаны с блоками приемных регистров, приоритет должен расти вместе сувеличением базового адреса приемного блока в пространстве адресов GSR-регистров.

9.2. Линия «запрос на обслуживание»

Протокол, связанный соперацией прерывании, требует, чтобы устройство, генерирующее прерывание, былоспособно выигрывать владение магистралью и чтобы приемник прерывания содержалпо меньшей мере один блок приема прерываний. Линия «запрос на обслуживание» (SR) обеспечиваетболее простой, хотя и менее универсальный, способ для устройств, включая те изних, которые не обладают способностью владеть магистралью, генерироватьпрерывания. Прерывания типа «запрос на обслуживание» могут обслуживаться менеесложными мастерами, чем те, что отвечают на операцию прерывания.

В устройстве можетсуществовать много источников запросов на обслуживание. Биты в регистрах от СSR# 20по CSR# 3F (см. п. 8.14) обеспечивают управление максимум, 256 различнымиисточниками запросов на обслуживание. Все разрешенные источники запросов наобслуживание объединяются вместе по «ИЛИ» для того, чтобы сформировать общийвнутренний сигнал «запрос на обслуживание». В этих регистрах также предусмотреныбиты, позволяющие определять статус индивидуальных источников запросов наобслуживание, а также их масок. Внешний сигнал SR формируется путемобъединения по «И» внутреннего бита флага SR с битом «разрешение» в CSR-регистре(см. п. 8.3.2).Регистр CSR# 0 содержит также бит состояния внешнего сигнала «запрос наобслуживание», выходящего из данного устройства, бит состояния общей маски ибит общего из данного устройства, бит состояния общей маски и бит общего сбросазапросов на обслуживание. Устройство с единственным источником запроса наобслуживание может полностью управлять им, используя только биты в CSR# 0.

Когда устройству разрешеновыставление запроса на обслуживание, оно может формировать сигнал SR влюбой момент времени, не обращая внимания на состояние других сигнальных линийФАСТБАС. Соединители сегментов, в которых установлено аналогичное разрешение,пропускают сигнал SR от своих сегментов дальней стороны к сегментамближней стороны. SR воспринимается обработчиком запросов наобслуживание (ОЗО), который был запрограммирован для слежения за всемивозможными Источниками SR, которые могут достичь его.Ответом ОЗО на сигнал SR должно быть выставлениетребования на владение магистралью. Когда владение магистралью будет получено,ОЗО проводит стандартные операции ФАСТБАС для того, чтобы определитьместоположение и обслужить источник или источники SR.

Методика, используемая ОЗОдля определения местоположения источников SR, зависит от возможностейустройств, которые могут выставлять сигнал SR. Один метод, который будетработать при всех обстоятельствах, заключается в том, что ОЗО проверяетсостояние битов СSR# 0 <05:04> всех возможных источниковзапросов. Подобный опрос голосов может оказаться наиболее эффективным приемом,если общее число возможных источников запросов невелико.

В качестве альтернативы ОЗОможет осуществить специальный режим широкой адресации (случай 5 в табл. III), нацеленный на каждыйсегмент, предназначенный для обслуживания. При этом типе широкой операции вовремя адресного цикла присоединяются только те устройства, которые выставляют SR, и вовремя непосредственно следующего за этим цикла чтения они подают сигналы насвои Т-штырьки. Таким образом, битовый узор, поступающий по линиям AD вмомент прихода DK, идентифицирует те устройства в сегменте, которыевыставляют SR.

Когда определеноместоположение устройств, выставляющих SR, ОЗО адресует каждое изэтих устройств по очереди, используя либо географическую, либо логическуюадресацию, и проверяет статусные регистры для того, чтобы определить точнуюпричину SR. Затем ОЗО определяет, может ли он самостоятельно выполнитьобслуживание. Если имеет место именно такой случай, производится обслуживание,сбрасывается источник SR и обслуженный слугаотсоединяется. Если это не так, и требуется другой процессор, ОЗО сбрасываетсоответствующий бит маски для того, чтобы запретить последующие запросы отданного источника, формирует сообщение о прерывании, соответствующее этомуконкретному источнику запроса на обслуживание, и инициирует операцию прерыванияпо отношению к требуемому УОП.

Позже УОП выполняеттребуемое обслуживание, сбрасывает бит источника SR и устанавливаетсоответствующий бит маски. Тем временем ОЗО, возможно, обслуживал другиеисточники запросов в пределах того же или иного устройства. Таким образом,каждый источник SR является логически независимым объектом и можетполучать соответствующее обслуживание, не обращая внимание на нужды другихисточников. Нет никакого ограничения, чтобы все источники в пределах отдельногоустройства обрабатывались одинаковым образом или одним и тем же процессором.

Вследствиежесткой зависимости использования SR от конкретной реализации иприложения, спецификации могут касаться только управления запросом и еговыставления.

Отметим, что когда ВН = 1,устройства игнорируют состояние линии SR (см. п. 7.4).

ГЛАВА10. СОЕДИНЕНИЕ СЕГМЕНТОВ

Когда мастер связан сослугой, то имеет место двунаправленный поток информации независимо отнаправления передачи данных. Это происходит благодаря взаимному подтверждениюмастер/слуга, которое имеет место во время адресного цикла и которое можетвозникать в каждом последующем цикле данных. Если и мастер, и слуга находятся водном и том же сегменте, тогда магистраль сама обеспечивает среду для связи. Вследствиетребований к скорости и электрической нагрузке, а также соображений, касающихсяпропускной способности и соперничества, существует практический предел длячисла устройств, которые могут быть непосредственно подключены к сегменту. Поэтой причине с целью разрешения мастеру, находящемуся в одном сегменте,осуществлять связь со слугой, расположенным в другом независимом сегменте,предусмотрено устройство, называемое соединителем сегментов (СС).

Мастеру нет необходимостизнать, находится ли слуга, к которому он обращается, в том же самом или вдругом сегменте. Протоколы связи для различных типов адресации (логической,широкой или географической) и различных режимов передачи данных (однократного,блочного принудительного и с фиксированным адресом) должны отрабатыватьсясоединителями сегментов прозрачно. Кроме того, СС должны также автоматическикомпенсировать возросшие задержки, вызванные их использованием.

СС состоит из двух секций,называемых портами. Порт подключается к одному из двух сегментов, связываемыхданным соединителем. Затем два порта физически связываются таким образом,который может компенсировать их разделение.

Порт СС, подключенный ксегменту, где находится действующий мастер, в течение данной операции ведетсебя как слуга, а второй порт этого СС, подключенный к другому сегменту, гденаходятся слуги, ведет себя как мастер по отношению к указанным слугам (см.рис. 21).

Рис. 21. Понятия ближней идальней стороны для СС

Если операция должна пересечьряд сегментов, тогда в каждом СС, через который проходит операция, порт,являющийся электрически более близким к действующему мастеру (порт ближнейстороны), ведет себя как слуга, а порт, электрически более далекий отдействующего мастера (порт дальней стороны), ведет себя как мастер.

Случись так, что мастер ислуга поменяются местами, тогда через те же самые СС должен быть проложенобратный маршрут. Это означает, что роли ближней и дальней стороны каждогопорта СС должны быть изменены на противоположные. Следовательно, каждый порт ССдолжен быть способен вести себя либо как слуга, либо как мастер. Именно такойдвухсторонний тип СС обсуждается в настоящем документе. Если поток операцийвсегда имеет одно и то же направление, мог бы использоваться другой тип СС. Нодва СС последнего типа не эквивалентны первому типу СС из-за различий вспособе, с помощью которого должны разрешаться конфликты в использованиисоединителя.

10.1. Типы соединителей сегментов

В самом общем смысле ССотображает адрес от своей ближней стороны к дальней стороне. Были подробнопроверены два специальных алгоритма отображения с тем, чтобы могли бытьдетализированы спецификации для физически реализуемого СС общего назначения:(1) - случай без преобразования, при котором СС просто пропускает без изменениявсе поле адреса группы, за тем исключением, что он преобразует часть адресногополя в нули, как то требуется для географической и широкой адресации; (2) -случай полного преобразования, при котором СС преобразует поле адреса группы.Одно особенно полезное преобразование изменяет поле адреса группы (N, N + 1, N + 2 и так далее) на 0, 1, 2 итак далее для своего сегмента дальней стороны, если это именно тот сегмент,который адресуется, а в противном случае пропускает поле адреса группы без изменения.СС может быть спроектирован так, чтобы он воплощал в себе один или оба из этихалгоритмов; однако для большинства целей рекомендуется алгоритм безпреобразования. В приложении Вописывается рекомендуемый СС типа S = 1, который связываеткрейт-сегмент с кабель-сегментом и может работать по любому алгоритму.

СС с преобразованием и безпреобразования могут сосуществовать в системе (т.е. там, где некоторые сегментыадресуются с использованием полного логического адреса, а другие - сиспользованием преобразованного адреса) при условии, что существует СС, которыйможет выполнять пропускание с использованием преобразования в одном направлениии без преобразования в противоположном направлении.

Алгоритм преобразованияможет оказаться полезным в системе, содержащей много идентичных сегментов,таких как процессоры обработки данных с высокой степенью параллелизма,поскольку он позволяет осуществлять внутренние присвоения адресов и,следовательно, иметь идентичные программы в вычислительных устройствах,используемые в каждом сегменте. Более сложные алгоритмы преобразования могутоказаться полезными в системах, использующих, например, управляемую адресомпеременную маршрутизацию.

10.2. Пропускание операций

Каждый порт СС контролируетпоток операций в том сегменте, к которому он подключен, выискивая некий адрес втом наборе адресов, которые ему было предписано пропустить. На распознанныйадрес он отвечает путем выставления сигнала WT в сегменте ближней стороныдля того, чтобы учесть задержки, вносимые, когда операция проходит черезсегменты. (Интервал от момента получения сигнала AS (u), который указывает наприсутствие правильного адреса, до момента выставления WT называется временем ответаСС при адресации. Теперь таймирование становится предметом ответственности СС,который далее принимает участие в арбитраже на право использования сегментадальней стороны.

Если мастер, находящийся всегменте ближней стороны, имеет системный уровень арбитража, то этот уровеньиспользуется, когда СС принимает участие в арбитраже на использование сегментадальней стороны. Если мастер в сегменте ближней стороны имеет локальный уровеньарбитража, в этом случае используется уровень арбитража дальней стороны СС. Врезультате, когда операции присвоен системный уровень арбитража либодействующим мастером, либо логикой дальней стороны СС, этот уровень остаетсянеизменным при проведении арбитража на владение всеми дополнительнымисегментами, необходимыми для того, чтобы достичь слуги. Однако локальные уровниарбитража подлежат изменению от сегмента к сегменту. Во всех случаяхиспользуется тот протокол арбитража (с гарантированным доступом или нет),который специфицирован для порта дальней стороны СС.

Когда получено владениесегментом дальней стороны, инициируется адресный цикл. При определенныхобстоятельствах географический или широкий адреса должны быть модифицированыСС, прежде чем пропускать их в сегмент дальней стороны. При другихобстоятельствах, в зависимости от реализации, СС может преобразовывать, а можети не преобразовывать адреса. Информация, выставляемая СС на линии AD,всегда сопровождается сигналом РЕ = 1 (разрешение контроля по четности).Входящие данные, сопровождаемые сигналом РЕ=1, пропускаются без изменений,независимо от того, обнаружена ошибка четности или нет. Для преобразуемогоадреса значение РА вычисляется заново. СС подобно всем другим устройствамигнорирует адресную информацию, когда обнаружено, что она содержит ошибкучетности.

Получение сигнала АК (u)логикой дальней стороны СС указывает, что слуга был достигнут. СС отвечает (заисключением случая широких операций) следующими действиями в своем портеближней стороны: он убирает сигнал WT, затем выставляет сигнал АК(u), который, когда он получен действующим мастером, завершает процессустановления связки с требуемым слугой. Циклы данных происходят аналогичнымобразом, используя сигналы WT, DS и DK, но с меньшими задержками,поскольку вовлеченные сегменты уже все нацелены на данную операцию. Каждыйсоединитель сегментов вводит в таймирующие сигналы задержки, компенсирующиевремена разброса задержек, свойственные сегментам, которые он соединяет. Такимобразом, удовлетворяется требование к таймированию системного характера.

10.3. Разрешение конфликтов

Общее описание приоритетногоарбитража приведено в разд. 6.На рис. 22 изображена обобщеннаяситуация, где операция А предпринимает попытку пройти из сегмента J всегмент L через сегмент К, а операция В пытается пройти изсегмента L в сегмент М также через сегмент К. В зависимости отсоотношений таймирования может иметь место любая из следующих ситуаций.

1. Операции А и В принимаютучастие в арбитраже за использование сегмента К, выигрывает операция В.

2. Операция А принимает насебя управление соединителем сегментов СС (J, К), но уже слишком поздноучаствовать в арбитраже за использование сегмента К, которое уже выигранооперацией В.

3. Операция А получает правона управление сегментом К, операция В управляет сегментом L, и обе эти операциипредпринимают доступ к СС (К, L).

Рис. 22. Конфликт прииспользовании СС

Ситуация 1 и 2 представляетсобой соперничество за использование сегмента, где логика арбитража намагистрали разрешает конфликт путем предоставления обеим этим операциямвозможности арбитража за использование магистрали, как это происходит вситуации 1, или путем блокирования вмешательства со стороны операции А, котораядостигла сегмента К слишком поздно (т.е. после выставления сигнала AG (u),чтобы участвовать в уже проводимом цикле арбитража.

Ситуация 3 является истиннымконфликтом при использовании соединителя сегментов. В этом конфликте участвуютдве операции, проводимые в пределах короткого отрезка времени, одна вслед за другой,и он должен быть разрешен при помощи вмешательства логики разрешенияконфликтов, имеющейся в СС. Этот процесс определен в п. 10.7.3.

10.4. Маршрутные таблицы

Каждый порт СС содержитсхему распознавания адреса, которая определяет, должен ли адрес быть пропущен кпорту дальней стороны. Возможны различные реализации этой схемы. Схема,выбранная для системы ФАСТБАС, использует запоминаемые маршрутные таблицы.Маршрутная таблица представляет собой небольшой участок памяти, адресуемыйсамыми старшими разрядами ФАСТБАС-адреса; ее содержимое указывает, какие адресадолжны пропускаться соединителем сегментов.

Одна маршрутная таблица ещене содержит маршрута, а скорее она содержит список адресов для пропускания.Именно наборы из всех маршрутных таблиц определяет те маршруты, которыеиспользуются операциями. Дуплексные СС (единственный тип, подробнорассматриваемый здесь) содержит две маршрутные таблицы, по одной для каждогонаправления.

Структура маршрутной таблицыи, конечно, любая практическая схема распознавания адреса накладывают некоторыеограничения на присвоение адресов устройствам. Что касается системы ФАСТБАС,конкретное ограничение заключается в том, что устройства, которым присвоены одинаковыестаршие адресные разряды должны все быть подключены к одному и тому жесегменту. Число старших адресных разрядов, проверяемых СС для распознаванияадреса, определяет максимально возможное в системе количество сегментов или,более точно, количество групп адресов, которые могут быть выделены. Эта старшаячасть адреса называется адресом группы (QP), и ее ширина определяетсяиндивидуальной реализацией СС (см. гл. 4).

Сегменту может быть присвоенонесколько адресов групп для того, чтобы дать ему возможность содержать ряд устройств, каждое изкоторых требует больших объемов адресного пространства. Один адрес из набораадресов групп, обычно самый низкий, назначается в качестве базового адреса группыдля географической адресации.

Каждая запись и маршрутнойтаблице должна содержать достаточно информации для того, чтобы можно быловыделить четыре состояния. Они перечислены ниже:

1. Отключить адрес.

2. Пропустить адрес.

3. Пропустить адрес, адрес направленк сегменту дальней стороны.

4. Пропустить адрес, адреснаправлен к сегменту дальней стороны, адрес группы является базовым адресомгруппы.

Метод, определенный дляиндикации этих состояний, включает использование трех битов: бита пропускания,бита - признака места назначения и бита - признака базового адреса. Состояние 2индицируется битом пропускания, состояние 3 - обоими битами, установленными вединицу (битом пропускания и битом - признаком места назначения), и состояние 4- тремя битами, установленными в единицу.

Состояние 3 требуется длятого, чтобы реализовать широкую адресацию (см. п. 4.3). Если это состояниевстречается во время адресного цикла при MS 1 = 1, то СС, прежде чемпропустить адрес, обнуляет старшие 24 разряда и устанавливает AD<00> = 1. Нулевой адрес группы зарезервирован для прокладки маршрута приширокой операции и никогда не присваивается сегменту.

СС выставляет EG, есливстретилось состояние 4, и все адресные разряды от AD <08> до поля адресагруппы равны нулю, когда MS 1 = 0 при AS (u).

Содержимое маршрутнойтаблицы доступно для чтения мастером и, если позволяет данная реализация, можетбыть им изменено. Доступ к маршрутной таблице осуществляется через регистрадреса маршрутной таблицы СSR# 40h, который может быть выбранвторичной адресацией. Когда установлена связь, в этот регистр заносятся данныедля того, чтобы указать адрес записи в маршрутной таблице, к которой необходимополучить доступ. Формат данных совпадает с форматом поля адреса группы, т.е.самый старший разряд адреса маршрутной таблицы является самым старшим разрядомданных (AD <31>).

Занесенные в регистр СSR# 40h адресазаписи в маршрутной таблице сопровождается циклами чтения данных или, если ониреализованы, циклами записи данных в CSR# 41h. Если используется режимблочной передачи данных, доступ осуществляется к последовательным записям вмаршрутной таблице. Формат данных, относящихся к записям в маршрутной таблице,идентичен формату данных,относящихся к адресу записей, с добавлением в позициях младших трех разрядовинформации о признаке базового адреса, признаке места назначения и опропускании. Этот формат применяется независимо от типа СС.

10.5. Регистры управления и состояний в СС

Каждый портСС содержит 8 CSR-регистров, которые используются для управленияустройством. При распределении и использовании этих регистров соблюдаются общиеправила, приведенные в разд. 8. Так нереализованные битыигнорируются во время записи и возвращаются как логические нули во времячтения. Эти регистры доступны через географическую адресацию, сопровождаемуювторичными адресными циклами. Только один регистр CSR# 41h - регистр данных маршрутнойтаблицы может использовать преимущества механизма блочной передачи данных.

Воздействие включенияпитания, сигналов «сброс магистрали», RB и «очистка» на CSR-регистрыв СС определяется в п. 10.5.9. Спецификации, помещенныениже, относятся к CSR-регистрам в порте ближней стороны.

10.5.1. Регистр CSR# 0 - идентификатор,статус и управление

Таблица XVIIa

Назначение битов CSR# 0 в соединителе сегментов

* См. примечание к табл. ХIIа.

Таблица XVIIb

Функции битов регистра CSR# 0

10.5.2. CSR# 1 - уровеньарбитража дальней стороны

Отметим, чтопрежде чем порт дальней стороны СС сможет стать доступным через указанный СС,этот регистр должен быть инициализирован.

10.5.3. CSR# 8 - уровеньарбитража ближней стороны

10.5.4. CSR# 9 - управлениетаймерами

10.5.5. СSR# 40h - адресмаршрутной таблицы

Отметим, что максимальнаядопустимая ширина поля адреса группы равна 24 разрядам (см. п. 4.1). Поскольку самымстаршим разрядом этого регистра является разряд 31, его содержимое после ответаSS = 22 - конец блока, будет равно нулю.

Для удобства реализации CSR# 40h можетзагружаться при каждом AS (u) содержимым текущегополя GP предварительно, перед достижением входа в маршрутную таблицу.Следовательно, проверку или модификацию содержимого маршрутной таблицы следуетвыполнять в течение той же самой операции с блокированным адресом.

10.5.6. CSR# 41h - данные маршрутной таблицы

10.5.7. CSR# 42h - географическийадрес ближней стороны

* С нулевым старшим разрядом.

10.5.8. CSR# 43h - географический адрес дальней стороны

10.5.9. Результатыразличных действий над битами CSR-регистров в СС

10.6.Маршрутные таблицы

10.6.1. Информация о пропускании, месте назначения и базовомадресе

Таблица XVIII

Влияние различных воздействийна биты в соединителях сегментов

Примечание. Знак «-» означает, чтосоответствующие биты не подвергаются воздействию, буква «X» означает, что результат воздействияпредоставляется на выбор разработчику.

Б - ближняя сторона; Д - дальняя сторона.

10.6.2. Правила формирования

Правило 2 гарантирует, чтоустройства, расположенные в сегменте дальней стороны, будут иметьнеповторяющиеся географические адреса. Правила 3, 4 и 5 гарантируют наличиеединственного маршрута для каждой операции. Эта единственность маршрутапозволяет СС обнаруживать и устранять определенные разновидности тупиковыхситуаций.

10.7. Действиясоединителей сегментов

10.7.1. Распознавание адреса

10.7.2. Участие соединителя сегментов в арбитраже

По получении владениясегментом дальней стороны СС устанавливает в этом сегменте GK = 1(см. п. 6.3.5). СС,поддерживающий в сегменте дальней стороны сигнал RB = 1, подает в сегментдальней стороны также сигнал GK = 1 (см. п. 5.4.1 и табл. ХIIb).

10.7.3. Разрешение конфликтов

10.7.4. Отрицательные ответы

Выдача ответа «Сеть занята»запускается сигналом от мастера по линии GK. Это позволяет мастеруэкстренно прекратить выполнение операции, если ему кажется, что она потребоваласлишком много времени для установления соединения, и затем определить,насколько далеко данная операция продвинулась по системе, и даже определитьпредпринятый маршрут. Мастера не должны ожидать неопределенно долго, даже еслиони наблюдают WT = 1, в противном случае могут возникать зависания.Однако, если работа таймеров с диагностическими целями запрещена, мастер недолжен контролировать лимит времени. Если возникают тупиковые ситуации, онидолжны сбрасываться сигналом RB.

Мастер, которому требуетсяинформация о причине отрицательного ответа, может продолжать выставлять AS = 1и, выполняя вторичные адресные циклы, сопровождаемые циклами передачи данных,получить доступ к CSR-регистрам того СС, который выдал отрицательныйответ. Местоположение этого СС может быть определено с помощью его регистровгеографического адреса ближней и дальней стороны. Дополнительнаядиагностическая информация содержится в регистре CSR# 0.

Ответ «Сбой в цикле передачиданных» SS = 7 используется чаще, чем ответ SS = 6(данные не приняты или не переданы), несмотря на то, что маловероятно, что всеприсоединенные слуги приняли, или передали данные. Некоторые из слуг могут вэто же время подавать по линиям «Статус слуги» другие ненулевые коды, откудаследует выбор кода SS = 7. СС, который выставляет ответ «Сбой в цикледанных», не предпринимает никаких указанных выше специальных действий, которыеследуют за ненулевым ответом по линиям SS во время адресного цикла.

10.7.5. Модификация географических и широких адресов

Все СС,включая соединители без преобразования, выполняют два типа модификации адресов.Первый из них позволяет слугам, расположенным в неинициализированном сегменте,быть географически адресуемым мастером, расположенным в другом сегменте.Второй тип реализует ряд особенностей широкой адресации.

10.7.6. Пропусканиеоперации

О СС говорят,что он зарезервирован, если он получил владение сегментом дальней стороны ивыставляет в этом сегменте GK = 1.

ЗарезервированныйСС называется активным, если он распознал адрес, который он должен пропустить(см. п. 10.7.1).

Табл. XIX суммирует ответы СС наразличные адреса. Колонки «В» указывают значения битов пропускания и местаназначения в той записи маршрутной таблицы СС, которая соответствует даннойвеличине поля адреса группы, поступающего в порт ближней стороны, и коду налиниях MS.

Таблица XIX

Ответные действия соединителясегментов на адреса

Примечания:

1. Символыозначают:

X - результат не зависит отданного условия;

знак «-» -элемент не имеет смысла;

>0 -ненулевое поле адреса группы;

0 - полеадреса группы равно нулю;

L Бл - повторяет локальныйбит, получаемый портом ближней стороны;

G Бл - повторяет глобальныйбит, получаемый портом ближней стороны;

Ближ. -значение, получаемое портом ближней стороны;

Дальн. -значение, выставляемое в сегмент дальней стороны;

Проп. -значение бита пропускания;

Назн. -значение бита назначения;

ВхМТ -используется соответствующий вход маршрутной таблицы.

2. Цифрыозначают:

1 - не пропускает; 2 - проходящий адрес; 3 - адрес относится ксегменту дальней стороны; 4 - пропускает глобальную широкую операцию; 5 -пропускает, см. табл. II; 6 - для генерации EG см. п. 10.7.5.

10.7.7. Использование и формирование СС сигнала «четность»

10.7.8. Ответные действия СС на сигнал RB

10.7.9. Требования к таймированию

В приложении А определены времена разбросасигналов и другие характерные времена для конкретных реализаций.

10.8. Регистр базовогоадреса

Отметим, что этот регистрявляется внутренним для СС, но он доступен, наряду с другой информацией, какрегистр СSR# 43b.

ГЛАВА 11.БЛОЧНЫЕ И ПРИНУДИТЕЛЬНЫЕ ПЕРЕДАЧИ

Блочные и принудительныепередачи представляют собой операции ФАСТБАС, во время которых, послесоответствующего первичного или вторичного адресного цикла, слова данныхвыставляются мастером по каждому фронту сигнала DS в случае операции записи ипринимаются мастером по каждому фронту сигнала-DK в случае операции чтения.Протокол ФАСТБАС не накладывает никакого ограничения на количество слов,пересылаемых во время блочной передачи. Ответ слуги SS = 2 указывает, что он далеене может участвовать в данной операции, и мастер завершает операцию.

В то время как адресныециклы всегда подтверждаются, передачи данных могут быть с подтверждениями илиже принудительными. В первом случае, называемом блочной передачей, мастерожидает ответа по линии DK, прежде чем сформироватьследующий фронт сигнала DS. Следовательно, скоростьпередачи определяется задержками в магистрали и быстродействием болеемедленного из двух взаимодействующих устройств - мастера или слуги. Во второмслучае, называемом принудительной передачей, мастер единолично определяетскорость передачи, чтения или записи, формируя фронты сигнала DS с тойчастотой, которую он считает подходящей для данной операции.

В случае принудительнойпередачи, выполняющей запись, мастер выставляет новые данные с опережениемформирования каждого фронта сигнала DS на время разброса задержек.

В слуге каждый фронт сигналаDS используется для стробирования линий данных и заставляет слугувыставить соответствующий ответ на линиях SS и сформировать фронтсигнала DK. От слуги не требуется, чтобы он как-либоиспользовал принимаемые фронты сигнала DK, но рекомендуется, чтобыони подсчитывались. Мастер будет не в состоянии немедленно реагировать наответы SS, поскольку к тому времени, когда получен ответ, слуга уже обнаружит иответит на последующие фронты сигнала DS.

В случае принудительнойпередачи, выполняющей чтение, мастер формирует фронты сигнала DS ссогласованной частотой и когда поступают фронты сигнала DK,использует их для стробирования данных на литиях AD и приема ответа с липшей SS. Иснова, вследствие принудительной природы данной операции реакция мастера наответы по линиям SS происходит после того как уже были сделаны запросына следующие данные.

С точки зрения слуги блочныеи принудительные передачи различаются только в одном аспекте. Слуга,принимающий участие в принудительной передаче, игнорирует WT = 1,в то время, как слуга, участвующий в блочной передаче, не игнорирует сигнал WT = 1.Это позволяет слуге ответить на все фронты сигнала DS, сформированные мастером,но не полученные к моментуобнаружения сигнала WT = 1. Соединители сегментов также трактуют эти дварежима передачи несколько различными способами. В случае принудительных передачСС никогда не выставляет сигнал WT = 1 в ответ на сигнал DS (t),однако он всегда это делает в случае блочных передач.

Ответы, выставляемые слугамипо линиям SS во время блочных и принудительных передач, выглядят, какопределено в гл. 5, и болееподробно обсуждаются в приложении J.

Принудительные передачитребуют, чтобы мастер при выборе тактовой частоты для сигнала DSпринимал во внимание время разброса задержек и свойства данной магистрали,определяющие ее полосу пропускания, а также учитывал возможности слуги поскорости обмена данными. Принудительные, передачи должны использоваться толькотам, где в случае блочных передач электрическая длина магистрали слишкомзамедляет быстродействие системы.

Регистры устройства,позволяющие осуществлять к ним доступ посредством блочных или принудительныхпередач, должны также быть доступны при одиночных передачах.

Блочные и принудительные передачине позволяют прерывать их и обычном смысле, но могут быть завершены мастеромраньше по его собственному желанию или по запросу (через SS) отслуги. Слуга может потребовать завершения передачи или помощи посылки SS = 2,если он более не в состоянии принимать данные в случае записи блока или неимеет больше данных в случае чтения блока. В случае передач данных в буферытипа «первый на входе - первый на выходе» или в устройства типа порта входа/выхода, если устройство временно не способно выставлять или принимать данные,но можно ожидать, что оно еще выставит или примет данные в ближайшем будущем(например, после завершения передач, являющихся внешними по отношению к системеФАСТБАС), должен быть возвращен ответный код SS = 1 (занято).

Когда блочная илипринудительная передача находится в процессе исполнения, сегмент или сегменты,расположенные вдоль маршрута между мастером и слугой, остаются занятыми, и этоможет привести к тому, что время ожидания в системе станет слишком большим.Чтобы избежать ухудшения времени реакции системы, мастер должен либо делитьдлинные блоки на несколько коротких блоков, освобождая магистраль междупередачами этих коротких блоков, либо контролировать состояние линии AR длятого, чтобы определить, задерживается ли другая деятельность данной блочнойпередачей, и затем добровольно уступать магистраль на отрезок времени,пропорциональный требуемой пропускной способности системы. Мастер не долженосвобождать магистраль, если логически необходимо исключение других мастеров,подобно тому, как в случае последовательности с заблокированным арбитражем (см.гл. 5).

Когда мастер разбивает блокна несколько подблоков, он должен гарантировать, что указатель внутреннегоадреса в слуге будет правильным в начале каждой передачи подблока.

11.1. Завершение блочных ипринудительных передач

Завершение блочных ипринудительных передач осложняется тем фактом, что после последнего сигнала DS (t),который сформирован мастером, магистраль может находиться в целом рядеразличных состояний, в зависимости от типа передачи, а также от количествапереданных слов и направления передачи. Завершение также осложняетсявозможностью того, что за данной передачей последует другая операция с тем жесамым слугой, так что разрыв связки AS/AK. не всегда может составлятьчасть протокола завершения. Всегда должна быть предоставлена возможностьпроизвести последнюю передачу данных, что требует особого внимания кпринудительным передачам. После того, как произведена последняя передача,сигналы таймирования для данных DS и DK должны быть переведены внейтральное состояние таким способом, который не оказывает влияния на состояниеслуги. В случае операций чтения в блочной или принудительной передаче,поскольку решение завершить ее могло быть принято мастером, слуга должен бытьпереведен в такое состояние, в котором он более не выставляет последнее словоданных, на линии AD.

Когдазавершается операция записи в блочной или принудительной передаче, то, преждечем начинать другую операцию с тем же самым слугой, со стороны мастера нетребуются никакие специальные действия, кроме ожидания, пока не будет очищенамагистраль.

Слуга, принимающий участие вблочной или принудительной передаче, выполняющей чтение, непрерывно выставляетсигналы AD и, возможно, на линиях РЕ и РА. Последовательностьзавершения должна прекратить выставление сигналов слугой на эти линии, и мастердолжен быть извещен о том, что это произошло. Когда MSO = 0, сигналы DS (d) иDK (d) не ассоциируются с передачей данных, и формирователи слов AD вслуге выключены. Отметим, что цикл чтения вторичного адреса (MS = 2, RD = 1)не изменяет состояние слуги и, следовательно, может без риска использоватьсядля очистки магистрали, когда сигнал «строб данных» находится в состоянии DS = 0 вконце блочной или принудительной передачи, выполняющей чтение.

11.2. Увеличение внутреннего адреса при блочной передаче

Последовательное применениепостувеличения адреса позволяет легко определить количество переданных слов,которое может даже быть равно нулю. Модификация адреса неуместна в случаепередач к таким устройствам, как буфера типа ПВПВ и порты ввода/вывода, которыевоспринимают много слов данных по одному адресу.

11.3. Устройства типа ПВПВ и ошибки при передаче данных

В конкретных реализацияхсистем, которые способны обнаружить ошибки, возникающие при передаче данных,мастер либо сам обнаруживает ошибку, либо видит SS = 6 или SS = 7,получаемые от слуги Слуга не имеет информации об ошибках, связанных с передачейсигналов по магистрали во время циклов чтения. Мастер может игнорироватьобнаруженную ошибку или просто отметить ее возникновение или, если позволяютаппаратные средства, попытаться исправить ее, посылая требование о том, чтобыданные были переданы еще раз.

Одноадресныеустройства, такие как буферы типа ПВПВ или порты ввода/вывода, которыеиспользуют один и тот же адрес ФАСТБАС для всех слов из передаваемого блока,требуют применения специальных методов для того, чтобы исправить ошибки,возникающие при передаче данных, если только не сам слуга отвечает на ошибочныеданные кодом SS = 6 (данные отклонены). Эти методы включаютреализацию буферного регистра для хранения данных до тех пор, пока не будетустановлено, что они успешно переданы.

Отметим, что этикорректирующие циклы должны производиться без помех со стороны других мастеров.Данная схема освобождает от необходимости распределять стандартные адреса длябуферных регистров. Состояние линий MS - вместо адреса определяетцель данного цикла. Функциональные возможности в данном случае не поставленыпод угрозу, поскольку допускаются однословные блочные и принудительныепередачи. Корректировка для принудительных передач в общем невозможна.

ГЛАВА12. ХАРАКТЕРИСТИКИ СИГНАЛОВ

12.1. Уровни сигналов

Во всех примерах,приведенных в настоящем документе, предполагается, что система ФАСТБАСреализована на элементах ЭСЛ. Это не исключает, однако, того, что в будущеммогут применяться и другие типы элементов. На уровни логических сигналов внутримодулей ограничения не накладываются.

Во всех разъемах, кромесоединителей сегментов и разъемов, устанавливаемых на передней панели (см.приложение В), допускаютсялюбые разрешенные уровни сигналов. Если используются стандартные уровни, вблизиразъемов должны проставляться соответствующие цветные метки.

1. Эмиттерная логика (ЭСЛ),отвечающая промышленному стандарту. Активным сигналам на входах и выходахсоответствуют более положительные уровни. Метки коричневого цвета (см.приложение А).

2.Транзисторно-транзисторная логика (ТТЛ), отвечающая промышленному стандарту.Активным сигналом на входах и выходах соответствуют низкие уровни. Меткиголубого цвета.

3. Быстрыелогические сигналы должны удовлетворять стандарту NIM согласно приведенной нижетаблице. Метки черного цвета - при внутреннем согласовании; метки серого цвета- при внешнем согласовании (см. отчет TID-20893 Комиссии по атомнойэнергии США (ныне Министерство энергетики США)).

*Значение тока, отдаваемого в нагрузку с сопротивлением 50 Ом, должны лежать вуказанном диапазоне.

** При любом значении тока из указанного диапазона должно происходитьполное срабатывание элемента. Поскольку всегда требуется некоторый запас,пороговые токи триггеров должны быть меньше приведенных, чтобы при этихзначениях было гарантировано полное срабатывание.

4.Нестандартныелогические сигналы с уровнями ниже 24 В. Метки желтого цвета.

5. Уровни аналоговыхсигналов. Метки зеленого цвета (см. отчет TID 26614 Комиссии по атомнойэнергии США или отчет FUR 5100eЕвропейского общества по атомной энергии).

ГЛАВА 13.МОДУЛИ

В системе ФАСТБАС модулемименуется любое ФАСТБАС-устройство, содержащее достаточно большое количествообъединенных логических схем и допускающее возможность его установки впроизвольную позицию некоторого ФАСТБАС-крейта или в другие ФАСТБАС-крейты.Будучи выставлен в ФАСТБАС-крейт, ФАСТБАС-модуль подключается к крейт-сегментуи начинает функционировать в соответствии с ФАСТБАС-протоколом. Мастера, слуги,соединители и другие устройства, которые можно установить в ФАСТБАС-крейты,являются, согласно данному определению, модулями ФАСТБАС, но не предназначенныедля установки в ФАСТБАС-крейты, подпадают под более общее определениеФАСТБАС-устройства.

В каждом модуле ФАСТБАСдолжна иметься, как минимум, одна печатная плата. Допускаются также модулиувеличенной ширины, содержащие по несколько печатных плат и стандартным образомподключаемые к задней плате крейта-сегмента; как правило, именно в виде такихмодулей конструктивно оформляются сложные контроллеры. Базовая стандартнаяплата именуется печатной платой модуля (ППМ). В модулях могут стоять идополнительные платы, которые не подсоединяются к крейт-сегменту; подобныеплаты называют вспомогательными печатными платами (см. п. 4.2, касающийсягеографических адресов позиций модулей в ФАСТБАС-крейтах.)

В ходе создания системыФАСТБАС был разработан ряд ее типовых компонентов. Конструкция типовых модулейописана в приложении F. Варианты реализации модуля, крейта, источника питания могут оказатьсяполезными и при создании других узлов, (см. также приложения Е, G, Н, I).

В п. А.1 содержатся какобязательные требования, так и рекомендации по созданию компонентов систем,реализованных на элементах ЭСЛ. Однако многие из описанных там конструктивныхрешений носят общий характер и могут послужить основой при использовании другойэлементной базы.

13.1. Печатная плата модуля

Примечание. Некоторые изготовленные печатные платы не соответствуют минимальномуразмеру 14,7 мм, указанному на рис. 24, для ограниченной области на конце платыоколо разъема, но будут функционировать с сегментными и вспомогательнымиразъемами, перечисленными в приложении К, и поэтому приемлемы. Печатные платы, изготовленныепосле 1 января 1988 г., должны полностью соответствовать размерам, указанным нарис. 24.

Рекомендуемаяпередняя панель может крепиться вдоль переднего торца печатной платы модуля.Рекомендуется, чтобы толщина печатной платы модуля была близка к верхнемупределу допустимого диапазона.

13.1.1. Площадказаземления для разряда статических зарядов

На печатной плате модуляоколо сегментного разъема (см. рис. 25)должна быть предусмотрена заземленная площадка по крайней мере высотой 5,8 мм ишириной 50,8 мм для обеспечения разряда электростатических зарядов череззаземляющий контакт крейта (см. п. 14.7).

Аналогичным образом, длянекоторых плат, устанавливаемых с тыльной стороны (см. п. 14.5), может потребоваться,чтобы площадки на рис. 35, обозначенныекак «зоны свободные от компонентов», были проводящими поверхностями спотенциалом Земли, хотя в данной спецификации не предусмотрены специальные мерыдля разряда таких поверхностей.

13.1.2. Ребра жесткости

Ребра жесткости могутпотребоваться для печатных плат модуля с целью соответствия требованиямплоскостности (примечание 5 рис. 24), атакже для разъемного края платы, чтобы его плоскостность позволяла осуществлятьсопряжение разъемов. Рекомендуется, чтобы центральная линия применяемоговертикального ребра жесткости отклонялась не более чем на 90 мм от вертикальнойопорной линии платы при предпочтительном расположении на расстоянии 70,0 мм отопорной линии, а винтовые отверстия для монтажа ребер на горизонтальной опорнойлинии, а также на 180,9 мм выше и 160,4 мм ниже горизонтальной опорной линии.

13.2. Разъемы

Модули снабжаются разъемамидвух типов - сегментными разъемами модуля (СРМ) и вспомогательными разъемамимодуля (ВРМ).

13.2.1. Сегментный разъем

Сегментный разъем состоит издвух частей - сегментного разъема модуля и входящих в него штырьковкрейта-сегмента. Через сегментный разъем осуществляются необходимые логическиесвязи и подводится питание от крейт-сегмента к модулям.

Разъем модуляимеет полукруглые направляющие канавки на верхних и нижних частях блоков, какпоказано на рис. 20. Эти канавкискользят по соответствующим полуцилиндрам на сегменте для центровки контактныхгнезд модуля с контактными штырьками сегмента до осуществления контакта (см.рис. 32 и п. 14.2.3).

Электрический ток,проходящий через штырек чистого заземления, следует минимизировать (см. п. 14.2.1).

13.2.2. Вспомогательный разъем модуля

*Рекомендуемый размер.

** Печатнаяплата должна иметь такую длину, если передняя панель в ней предусмотрена.

***Максимальная длина боковой и нижней дополнительных панелей.

*⁴Высота печатной платы.

*⁵Максимальная длина выводов, отмеряемая от базовой плоскости, расположенной нарасстоянии 4,75 мм от правого края конструкции (см. дет. В).

*⁶Максимальная высота элементов или базовой панели, отсчитываемая от базовойплоскости, при N = 1 (см. примечание 6).

*⁷Для N = 1 (см. примечание 7).

*⁸ Для N = 1.

Р= 16,0 + 16,5 (N - 1) мм;

W = P - 1,0 мм.

1 - центральная линия (рекомендуемая); 2 - дополнительнаябоковая панель; 3 - передняя панель (см. рис. 29); 4 - базовая вертикаль (см. рис. 25); 5 - печатная плата (ср. с рис.24); 6 - винты (2 шт.) которымикрепится передняя панель и за которые извлекается печатная плата (см. дет. С);7 - базовая плоскость печатной платы модуля; 8 - корпус интегральнойсхемы; 9 - дополнительная панель (сэтой стороны проводящий слой отсутствует).

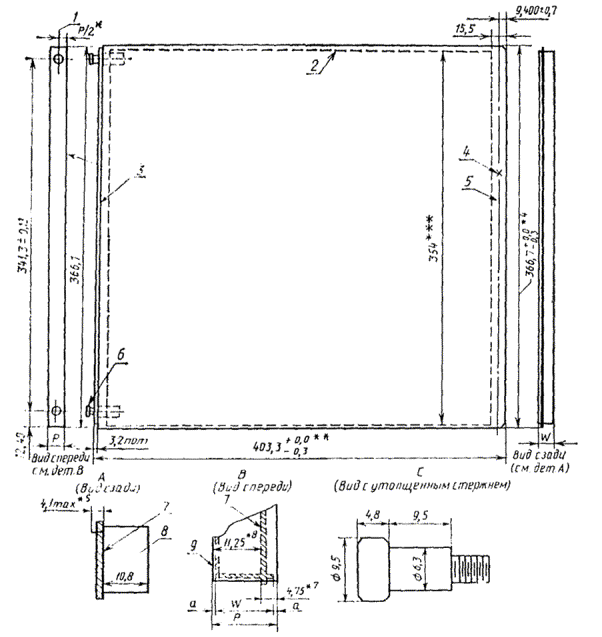

Рис. 23. Общий вид модуля

Примечания:

1. Допуски(если не указаны специально) равны ±0,25. Все размеры даны в мм.

2. Размер W учитываетвысоту элементов или дополнительной базовой панели (см. деталь А).

3.Интенсивность воздушного потока, проходящего от нижней части модуля к верхней,не должна ослабляться более чем на 50 %.

4.Рекомендуемый диаметр вентиляционных отверстий на дополнительных панелях,устанавливаемых в нижней или верхней части модуля, составляет 5 мм. Количествоотверстий необходимо выбирать таким образом, чтобы соблюдались требования кобдуву (см. примечание 3).

5. В модулях,содержащих несколько печатных плат модуля (ППМ), расстояния между базовымиплоскостями ППМ должны быть кратны 16,5. На зазоры между базовыми плоскостямикак любых двух ППМ, так и всего набора ППМ установлен единый допуск ±0,25 мм.

6. Длянекоторых типов крейтов с водяным охлаждением (см. поз. b на рис.О2 приложения О) высота элементов ограничена величиной 8,25 мм.

7. Длямодулей с несколькими платами величина 4,75 мм может быть увеличена,наращиваясь квантами по 16,5 мм, при условии, что обозначения на переднейпанели четко определяют соответствие между позицией модуля и географическимадресом.

* Справочным размер.

** Типовойразмер.

*** Приналичии передней панели (максимальный размер).

*⁴Если передняя панель не предусмотрена.

*⁵ Центральную скобу крепления следует устанавливатьнастолько близко к центру платы, насколько это практически возможно.

1 - полосы шириной 5,8 мм, должны быть либо соединены с землянойшиной питания цифровой, либо лишены проводящего слоя; 2 - вне пунктирныхлиний (см. также примечание 6) не должно быть ни элементов, ни электрическихпроводников (за исключением соединенных с земляной шиной); 3 - базоваявертикаль (см. рис. 25); 4 - место,зарезервированное для установки дополнительного вспомогательного разъема (см.рис. 25); 5 - базовая плоскость(проходит по центру, см. рис. 25); 6- место, зарезервированное для установки сегментного разъема модуля (см.рис. 25); 7 - вертикальное реброжесткости (рекомендуется, см. примечание 5); 8 - горизонтальное реброжесткости (если предусмотрено, см. примечание 5); 9 - участки,зарезервированные под установку скоб крепления рекомендованной конструкции

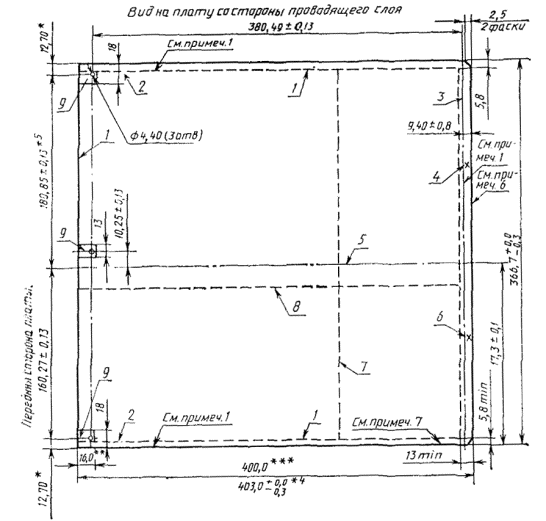

Рис. 24. Общий вид печатной платы модуля

Примечания:

1. В полосешириной 5,8 мм, идущей по всей длине платы вдоль верхней и нижней частей, атакже в задней ее части между разъемами (согласно рис. 13.1б) толщина платыпосле металлизации, лужения и т.д. должна быть равна (2,36 ± 0,18) мм. Применьшей толщине платы следует использовать накладки, как показано на рис. 25.

2. Элементы иразъемы обычно устанавливают на противоположной стороне платы.

3. Все острыекромки на плате должны быть округлены.

4. Всеразмеры даны в миллиметрах. Допуски, если специально не указаны, равны ±0,25мм.

5. Отклоненияот плоскости по горизонтали и вертикали не должны превышать 1,0 мм.

6. Задний торец платы не должен быть проводящим, поскольку он можеткасаться поверхности задней панели.

На рис. 25 показано расположение отверстий на печатной плате модуля для разъемамаксимального размера, насчитывающего 195 контактов. Если такого количестваконтактов не требуется, можно использовать разъемы меньшего размера (например,двухрядный разъем с 65вертикальными позициями, имеющий всего 130 контактов, или разъем, в котором невсе 65 вертикальных позиций задействованы). Двухрядные 130-контактныесегментные разъемы модуля, рассмотренные в п. 13.2.1, должныудовлетворять всем требованиям, предъявляемым к разъемам этого типа. Частичныйперечень разъемов, которые по мнению изготовителя соответствуют предъявляемым ктрехрядным ВРМ, дан в п. К.1.1приложения К.

* Расстояниемежду крайними парами контактов (справочный размер), см. примечание 5.

** Послеметаллизации (типовой вариант - 195 отв.)

***Справочный размер.

**⁴Типовой вариант - 54 промежутка (см. примечание 5).

**⁵ После металлизации всех 130 отверстий.

1 - пара контактов № (см. примечание 8);2 - место, зарезервированное для установки дополнительноговспомогательного разъема (разъемов), см. примечания 2, 3, 6 и дет. В; 3 -печатная плата модуля (см. примечания 1, 2, 7); 4 - пара контактов № 65(см. примечание 9); 5 - базовая горизонталь; 6 - место,зарезервированное для установки дополнительного вспомогательного разъема модуля(см. примечание 2 и дет. А); 7 - внепунктирных линий (см. также рис. 24,примечание 6) не должно быть ни элементов, ни электрических проводников (за исключением соединенных сземляной шиной); 8 - контакты № 65 (см. примечание 9); 9 - заднийторец; 10 - базовая вертикаль z; 11 - базовая вертикаль х;12 - отверстие под штырек; 13 - базовая горизонталь; 14 - дополнительный вспомогательныйразъем модуля (см. примечание 6); 15 - сегментный разъем модуля

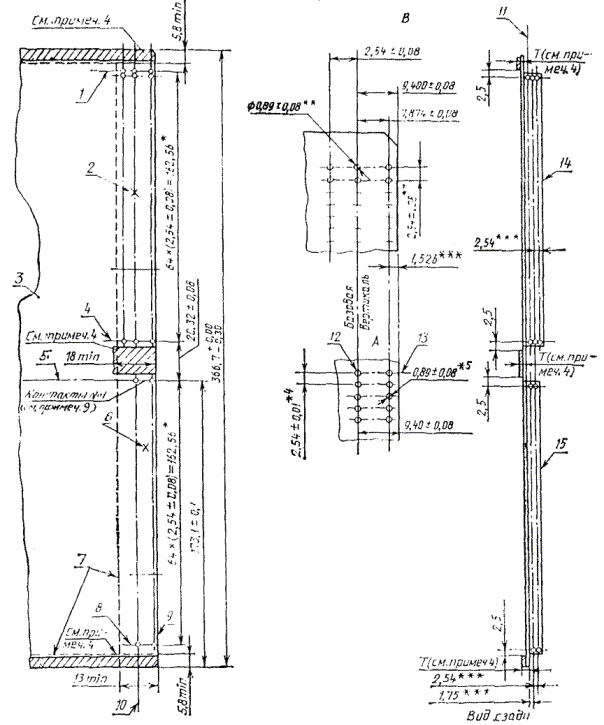

Рис. 25. Некоторые деталиконструкции печатной платы модуля

Примечания:

1. Всеразмеры даны в миллиметрах. Допуски, если специально не указаны, равны ±0,25мм.

2. Разъемыустанавливают на противоположной стороне платы.

3.Расположение отверстий в дополнительном разъеме приведено для вспомогательногоразъема модуля (ВРМ).

4. t = (2,36 ± 0,2) мм.

5. Суммарныйдопуск на расстояния между любыми двумя наборами отверстий для сегментного ивспомогательного разъемов модуля или между любым набором отверстий длясегментного разъема и любым набором для вспомогательного разъема не долженпревосходить ±0,13 мм.

6. Трехрядныйвспомогательный разъем показан в иллюстративных целях (см. рис. 27).

7. Платадолжна быть симметрична относительно горизонтальной оси, проходящей посерединемежду сегментным и вспомогательным разъемами модуля.

8. Нарасстоянии (2,92 ± 0,8) мм выше пары контактов и ниже последней пары контактоврасположено по отверстию диаметром 3,20 мм.

9. Нумерацияконтактов должна соответствовать рис. 28.

* Полный ток через контакт,когда штырек вставлен на эту глубину или дальше. А = (1,75 ± 0,8) мм; D = (3,66 ± 0,8) мм; G =(2,92 ± 0,25) мм; Х = (2,54 ± 0,5) мм; Y = (4,55 ± 0,13) мм.

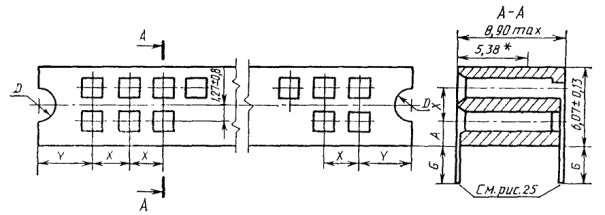

Рис. 26. Информация оразмерах сегментного разъема модуля и двухрядного вспомогательного разъемамодуля

Если питание навспомогательный разъем подается из модуля, то рекомендуется, чтобы назначенияконтактов 1, 32, 33, 34 и 65 в рядах А, В и С были такими, как показано в табл.ХХIIb.

А = (1,75 ± 0,8) мм; D = (3,66 ± 0,8) мм; G = 2,67 мм минимальный размер, G = 3,94 мм максимальный размер; Х = (2,54± 0,5) мм; У = (4,55 ± 0,13) мм.

* Примечание. Полный ток через контакт, когда штырек вставлен наэту глубину или дальше.

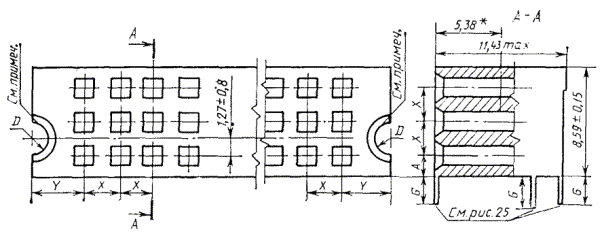

Рис. 27. Информация оразмерах трехрядного вспомогательного разъема модуля

Таблица XX

Назначениеконтактов сегментного разъема (см. также п. 14.2.1)

Обозначения контактов приведены в том порядке, в котором они видны состороны передней части модуля или крейта

* Модули, вставляемые спереди, должны закорачивать DLA на DRAи DLB на DRB, если указанные линии не используются.

13.2.3. Разъемы других типов

В качестве коаксиальныхразъемов рекомендуется применять модели серии SMB, отвечающие Публикации МЭК169-10. Рекомендации относительно разъемов, устанавливаемых на переднейпанели, даны в приложении В.

13.2.4. Обозначения контактов сегментного и вспомогательногоразъемов

13.3. Рабочие температуры и рассеяние тепла

Модули системы ФАСТБАСдолжны работать в температурных режимах, которые обеспечивали бы их надежное идлительное функционирование без проведения ремонтных операций. Поэтому особоевнимание следует уделять расчету тепловыделения и распределения температур, а такжепроектированию охлаждающих, систем.

13.3.1. Температурные режимы микросхем и модулей

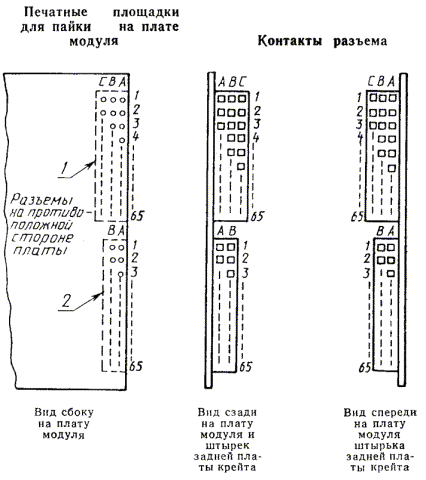

1 - вспомогательный разъем; 2 - сегментныйразъем

Рис. 28. Назначение контактовсегментного и вспомогательного разъемов и соответствующие печатные площадки дляпайки на плате модуля

13.3.2. Энергорассеяние

13.3.3. Охлаждение

Охлаждение модулей можетосуществляться различными способами (см. примеры, приведенные в приложениях G и Н). Модули, не имеющие специальных средствтеплопередачи, должны охлаждаться воздухом. Модуль, снабженный специальнойхолодной пластиной, может также охлаждаться проточной водой (см. такжеприложение F).

13.4. Передняя панель

Рекомендуется,чтобы каждый модуль системы ФАСТБАС оснащался передней панелью типаизображенной на рис. 29. Кроме того,рекомендуется крепить указанную панель в нескольких точках (желательно не менеечем в трех), чтобы деформации печатной платы не превышали допустимых отклоненийот плоскости.

* Справочныйразмер для N = 1 (см. рис. 23).

** Высотаплаты.

*** Высотапанели.

*⁴ См. примечание 3.

1 - вспомогательный разъем модуля; 2- сегментный разъем модуля;3 - базовая плоскость платы модуля

Примечания:

1. Размеры вмиллиметрах, допуск ±0,25 мм.

2.Номинальная толщина панели 3,2 мм.

3. Передняяповерхность панели над этой высотой должна быть чистой.

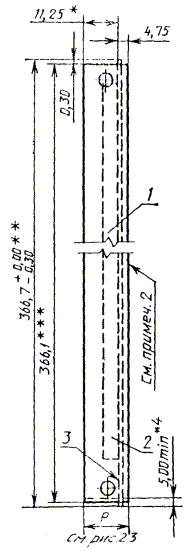

Рис. 29. Передняя панель на печатной платемодуля

13.5. Индикаторы режимов работы модуля

* На выводе одновибратора должен появиться единичный сигнал определеннойминимальной продолжительности (выбранной так, чтобы его можно было уловитьглазом), когда на его вход поступает короткий импульс, а при подаче длительноговходного сигнала на выходе должен быть постоянный единичный сигнал.

13.6. Обозначения используемых источников питания

На всех модулях (желательнона передних панелях) должны быть четкие и постоянные обозначения номинальныхвеличин напряжений и токов.

13.7. Переходныепроцессы

Пользователям следуетостерегаться переходных процессов, возникающих на сигнальных и силовых линияхпри подаче питания на устройства.

ГЛАВА 14.КРЕЙТЫ

ФАСТБАС-мрейт(или просто крейт) используется как корпус, в котором размещается наборФАСТБАС-модулей.

14.1. Конструкция крейта

Примеры реализации крейтовприведены в приложении G и Н.

14.2. Задняя плата крейта

Задняя плата крейта, какправило, печатная и многослойная, устанавливается с тыльной стороны крейта иобразует крейт-сегмент, сопрягаемый с сегментными разъемами модулей. В узелзадней платы входят также сегментные разъемы крейта и соответствующиепроводники для передачи логических сигналов и подвода питания, дополнительноустанавливаемые вспомогательные разъемы крейта, а также направляющие разъемов(см. рис. 30 - 32).

Частичныйперечень типов контактных штырьков и разъемов, отвечающих по заявлениямпроизводителей требованиям, предъявляемым к сегментным и вспомогательнымразъемам крейта, приведен в п. К.1.2 приложения К.

Существующие варианты заднихплат при наличии нагрузки, т.е. при подключенных модулях, имеют полное сопротивлениезаметно меньше 50 Ом. В настоящее время ведутся работы по внедрению впроизводство плат, обладающих в нагруженном состоянии полным сопротивлением,приблизительно равным 50 Ом.

14.2.1. Сегментный разъем крейта и примыкающий монтаж

Штырьки, заформованные в задней панели

Штырьки, заформованные в корпусе разъема Остальные размеры те же, что и слева

D = 8,13 мм (см. примеч. 2);

L = 12,19 мм (типовой размер) или 17,27мм.

1 - скошенный край; 2 - корпус разъема; 3 - задняя панель

Примечания:

1. Всеразмеры даны в миллиметрах.

2.Изолирующий кожух из соответствующего материала (или покрытие другого типа),ограничивающий длину свободного конца штырька размером D.

3. Заднийконец штырька, используемый для подсоединения проводов накруткой, подключения кустанавливаемым на тыльной стороне задней панели платам и т.д.

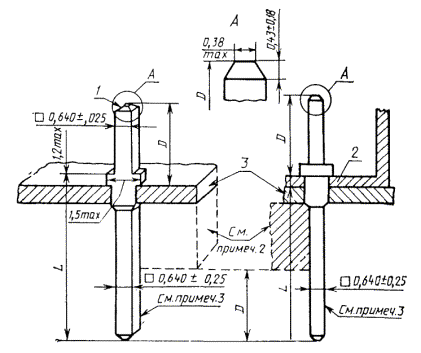

Рис. 30. Конструкция штырьков задней панели

Х = (2,54± 0,007) мм (допуски не суммируются);

Y = (18,81 ± 0,12) мм(допуски не суммируются);

Y - расстояниемежду направляющими печатных плат в крейте.

Примечания:

1. 130штырьков, 64 равных промежутка (2,54±0,07) мм.

2. Расстояниемежду верхними и нижним штырьками (справочный размер) равно 162,56 мм. 195штырьков, 64 равных промежутка (2,54 ± 0,07) мм (см. примечание 3). Расстояниемежду верхним и нижним штырьками (справочный размер) равно 162,56 мм.

3. Суммарныйдопуск на расстояния между любыми двумя наборами отверстий для сегментного ивспомогательного разъемов или между любым набором отверстий для сегментногоразъема и любым набором для вспомогательного разъема не должен превышать ±0,13 мм.

4.Расположение контактов соответствует виду спереди на заднюю панель.

5.Обозначения контактов приведены на рис. 28.

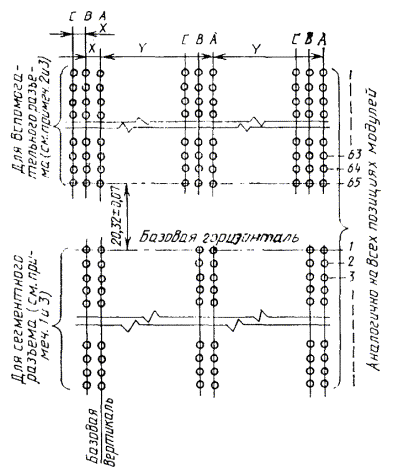

Рис. 31. Расположение штырьков на заднейпанели крейтов

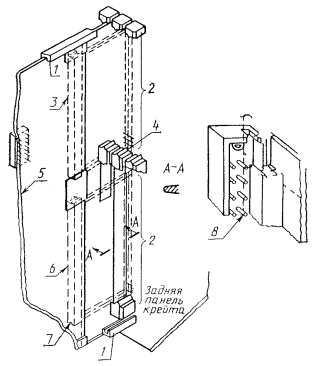

1 - направляющий паз платы; 2 - штырьки на задней панели крейта; 3- вспомогательный разъем модуля; 4 - «посадочные» скосы для точнойустановки платы в горизонтальной плоскости; 5 - печатная плата модуля; 6- 130 контактный сегментный разъем модуля; 7 - направляющие стержни,устанавливаемые отдельно от корпуса разъема (типовой вариант); 8 - направляющиестержни в комплекте с корпусом разъема (конструкции верхней и нижнейчастей одинаковы)

Рис. 32. Направляющиеразъемов

Рис. 33. Соединения цепныхсвязей (вид с лицевой стороны крейта)

* Номер позиции = Σ [N × соответствующеелогическое состояние (0 или 1)].

1 - логическая «1» (см. пп. 7.2 и 7.6); 2 - логический «0» (см. пп. 7.2 и 7.6)

Рис. 34. Соединения штырьков на задней панели,определяющие географические адреса (вид со стороны передней части крейта)

Чистая Земля (0 В×А), штырек В06 являетсяобщим эталоном напряжения во всем крейте или, по возможности, в множествекрейтов. Разработчикам модуля и системы следует минимизировать ток в этойлинии. Следует использовать отдельные кабели для соединения каждой из двухсоединительных точек В06 (0 В×А) на задней плате с точкойобщего заземления.

14.2.2. Вспомогательный разъем крейта

14.2.3. Направляющие разъемов

Направляющиеразъема могут либо составлять часть корпуса разъема, либо устанавливатьсяотдельно, как показано на рис. 32.

14.2.4. Требования к проводникам на задней плате

14.2.5. Другие элементы задней платы

Удлиненные задние концы, штырьковсегментного и вспомогательного разъемов крейта, выходящие наружу из заднейплаты (рис. 30),могут использоваться для подключения кабельных разъемов или устанавливаемых натыльной стороне платы печатных плат (см. п. 14.5).

14.3. Охлаждение

Средства охлаждения должныобеспечивать поддержание температурных режимов всех модулей, установленных вкрейте, согласно требованиям, изложенным в п. 13.3.1.

Крейты, предназначенные дляразмещения модулей с воздушным охлаждением, должны быть сконструированы такимобразом, чтобы они оказывали минимальное сопротивление движению потока воздуха.В любом горизонтальном сечении крейта подобного типа по меньшей морс 60 %площади полосы шириной минимум 360 мм, начинающейся отступя на 19 мм от заднейплаты, должно быть свободно для прохождения воздуха. (В пределах этойотносительно незанятой зоны допустимо присутствие только таких препятствий, какнаправляющие печатных плат, которые должны выступать над задней панелью неменее чем на 100 мм, и сами направляющие и контакты для отвода статическогозаряда с платы модуля (см. п. 14.7).

Скорость воздушного потока вкрейте, не во всех позициях которого установлены модули, обычно оказываетсябольшей в незанятых позициях. Если не принимать мер к устранению подобныхнеравномерностей в интенсивности обдува, это может привести к недостаточномуохлаждению некоторых модулей. Сказанное относится также к модулям снеравномерным распределением элементов, многоплатным модулям и модулям безпередних панелей.

14.4. Блок переключения работа/останов

14.5. Печатные платы, устанавливаемые с тыльной сторонызадней платы

Удлиненныезадние концы штырьков сегментного и вспомогательного разъемов крейта (см. рис. 30 или 32)могут использоваться для подключения кабельных разъемов или разъемов,монтируемых на печатных платах. В частности, с тыльной стороны задней платымогут устанавливаться согласователи или печатные платы со вспомогательнойлогикой, которые подсоединяются к выходящим из задней платы штырькам сегментныхразъемов крейта (см. п. 7.6). Рекомендуется, чтобы платы, монтируемые с тыльнойстороны задней платы, имели конструкцию, изображенную на рис. 35, а в крейтах были предусмотрены приспособления дляустановки, по желанию, направляющих, в которые должны входить верхние и нижниеторцы печатных плат, отвечающих рис. 35(см. также п. G3 приложения G). Указанными крепежными приспособлениямисмогут быть оснащены все позиции модулей напротив вспомогательных разъемов, атакже по паре крайних позиций (т.е. позиции 0, 1, 24 и 25 в 26-позиционномкрейте) напротив соответствующих сегментных разъемов. Минимальная высотанаправляющих должна составлять 63 мм.

* См. примечание 1.

1 - горизонтальный ряд контактов № 1 (см.примечание 2); 2 - разъем типа аналогичного указанному в пп. 13.2.1 и13.2.2; 3 - отпечаток 2-го ряда контактовразъема платы; 4 - зона, свободная от электронных компонентов; 5 -горизонтальный ряд контактов 65 (см. примечание 2)

Примечания:

1. Указанныеразмеры относятся к ординарным печатным платам.

2. С цельюсоблюдения функционального соответствия с контактами крейт-сегмента назначенияконтактов вертикальных рядов разъемов, устанавливаемых и тыльной стороны плат,должны быть изменены на противоположные по сравнению с назначениямивертикальных столбцов (см. рис. 25).

3. См. п. 7.6.

4. Напереднем торце платы не должно быть никаких проводников, поскольку он можетсоприкасаться с поверхностью задней панели.

5. Размеры вмиллиметрах.

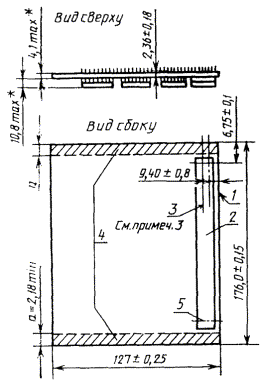

Рис. 35. Печатная плата,устанавливаемая с тыльной стороны задней панели

Следует уделить вниманиерассеянию мощности и охлаждению печатных плат, устанавливаемых на тыльнойстороне.

14.6. Маркировка крейтов

Рекомендуется также, чтобыномера позиций модулей были обозначены и на задней стороне крейта.

14.7. Контакты для разряда статических зарядов

Крейт должен обеспечиватьразряд статических зарядов из модулей при их введении до возникновенияэлектрического контакта со штырьками сегментного разъема. Электрический контактс шиной 0 В при токе не менее 3 А должен обеспечиваться контактом, скользящимпо проводящей поверхности (поверхностям) печатной платы модуля в пределахнижней части в 5,8 мм края платы. Должен быть обеспечен контакт на каждойпозиции сегментного разъема (на или за направляющей платы, например) в месте,выступающем вперед относительно задней платы не более чем на 50,8 мм.

ГЛАВА 15.ПИТАНИЕ

Выше, в п. 13.3, обсуждались вопросы тепловыделения модулей и ихохлаждения. В настоящем разделе рассматриваются требования к источникам питаниясегментов, напряжениям питания и допускам на них.

В крейт-сегменте имеетсянабор шин для подвода к модулям заданных напряжений. Стандартными являются шиныс номинальными напряжениями +5,0; -5,2; -2; +15 или -15. В. Кроме того, могутбыть добавлены две шины +28 В для питания спецустройств. В частности, эти линииможно использовать в качестве источников переданного напряжения для встроенныхстабилизаторов и преобразователей. Штырьки и линии 0 В предназначены длявозврата всех токов питания модулей.

Рекомендуется,чтобы каждый сегмент оснащался питанием с номиналами +5,0; -5,2 и -2 В. Приэтом разработчики модулей должны быть уверены, что на стандартных штырькахзаведомо имеются указанные напряжения. В системах со встроеннымистабилизаторами необходимо также предусматривать источники напряжения 28 Впостоянного тока. Желательно, чтобы пользователь располагал источниками всехперечисленных номиналов, допуски на которые, определены ниже.

Во всех пунктах настоящегостандарта для напряжений с номиналами 2,00; 5,00; 5,20 или 15,00 Вупотребляются такие обозначения: 2 В; 5,0 В; 5,2 В и 15 В соответственно.

Пользователь располагаетширокими возможностями при выборе источников питания для систем ФАСТБАС. Вприложении I приведены спецификациинекоторых типовых источников для различных вариантов реализации ФАСТБАС.

ГЛАВА 16.КАБЕЛЬ СЕГМЕНТ

Кабели-сегменты могутиспользоваться для связи сегментов через соединители сегментов, а также дляподключения сегментов к любым ФАСТБАС-устройствам, в том числе и к процессорам.Конструкция кабель-сегмента описывается в приложении С.

16.1. Сигналы вкабель-сегменте

Таблица XXI

16.2. Разъемы кабель-сегментов и назначения контактов

Для реализации модулей,подсоединяемых к кабелю-сегменту, в табл. XXIIb показано рекомендуемое использованиевспомогательного разъема с компонентами формирователя/приемника, монтируемымина вспомогательной плате. Такая реализация рекомендуется, поскольку онапозволяет заменять стандартизованные платы приемопередатчика по мере разработкиновых компонентов для кабель-сегментов. При поступлении в модуль однополярныхсигналов графа А используется для однонаправленных сигналов с выходов приемниковкабель-сегмента приемников или для двунаправленных сигналов изприемопередатчиков, графа В используется для однонаправленных сигналов на входыформирователей кабель-сегмента. Необязательные контакты графы С используютсядля соединений, определяемых пользователем (UD); в качестве резервных (Res) идля соединения с нулевыми проводниками (0 В).

Таблица ХХIIа

Назначения контактов разъема кабель-сегмента

Таблица ХХIIb

Рекомендуемое использованиевспомогательного разъема для построения кабель-сегмента [UD-(User Defined) - определяется пользователем, Res-(Reserved) - зарезервирован]

Примечание. Назначения контактов кабельногоразъема даны в таб. ХХIIа.При передаче сигналов в кабель-сегменте графа А предназначена для сигнальныхлиний «0», а графа В - для сигнальных линий «1».

ПРИЛОЖЕНИЕ А

ТРЕБОВАНИЯК ОБОРУДОВАНИЮ ПРИ РАЗЛИЧНЫХ ВАРИАНТАХ ЕГО РЕАЛИЗАЦИИ

А.1. Реализация наэлементах ЭСЛ

А.1.1. Уровни сигналов и условия соединения элементов ЭСЛ

Формирователидля информационных линий задней платы, выполненные по технологии ЭСЛ, должныбыть серийными стандартными микросхемами ЭСЛ 10К или 10КН, рассчитанными наработу в диапазоне температур, как минимум, от 0 до 75 °С. Напряжение питанияэлементов должно составлять -5,2 В при отклонениях в пределах ± 5 %.Номинальные выходные напряжения во всем рабочем диапазоне при согласовании снагрузкой 50 Ом, присоединенной к точке с потенциалом -2,0 В, должны бытьследующими:

Формирователи должны иметьнепрерывный выходной номинальный ток по крайней мере 50 мА постоянного тока.

Все остальные линииоснащаются формирователями и приемниками только в случае необходимости.

ФАСТБАС-модули, работающие слиниями, рассчитанными на использование схем ЭСЛ, должны иметь такуюконструкцию, которая обеспечивала бы минимальные емкости, создаваемые ими насигнальных линиях. Отводы от контактов сегментного разъема должны иметьвозможно меньшую длину. Рекомендуется, чтобы длина отвода, идущего к любомуформирователю, не превышала 40 мм.

Развязывающие резисторыприемника должны ставиться на всех сигнальных линиях, имеющих значительнуюемкостную нагрузку. Если к шине подключается пара формирователь-приемник,развязывающий резистор приемника должен устанавливаться между отводами разъема,идущих ко входу приемника и к выходу формирователя, причем длина проводникамежду выходом формирователя в интегральной схеме, где он помещается, ирезистором должна быть минимальной.

Нежелательно применятьконструкции, предусматривающие включение формирователей в розеточные разъемы наплате, за исключением случаев, когда последние обладают минимальной емкостью, апереходное напряжение, создаваемое на заземленном контакте питания при любомсочетании уровней выходных, сигналов устройства, составляет менее 50 мВ.Некоторые типы разъемов плотной посадки с золочеными контактами отвечаютуказанным требованиям, однако паяные соединения формирователей с печатнойплатой обеспечивают лучшие показатели и потому являются болеепредпочтительными.

Каждый пятый штырексегментного разъема ФАСТБАС-крейта подключен к отводящей линии питания 0 В (см.табл. XX). Эти часто расположенныеконтакты введены для того, чтобы свести к минимуму относительные задержкисигналов на земляных отводящих путях. Для этого лучше всего использовать общийслон фольги (см. рис. 36).Формирователи следует устанавливать таким образом, чтобы расстояния между ихземляными выводами и соответствующими контактами сегментных разъемов былиминимальны. В случаях, когда используются платы с двусторонним монтажом, длявывода во вне других соединений с контактами питания могут потребоватьсяобъемные шины или проводники увеличенной толщины. Общий слой, соединяющийформирователи и приемники с контактными штырьками крейт-сегмента, не должениметь разрывов. Выводы питания элементов ЭСЛ должны развязываться на землю спомощью высокочастотных конденсаторов. Рекомендуется, чтобы на каждый контактпитания приходилось по одному такому конденсатору, общему для пары корпусовинтегральных схем.

1 - типовая интегральная схема ЭСЛ 10К,используемая в качестве формирователя сигналов, подаваемых в шину; 2 - соединенияс шинами; 3 - типовая интегральная схема ЭСЛ 10К, используемая вкачестве приемника сигналов, поступающих в шины; 4 - наилучшееисполнение земляных проводников в виде плоской шины

Примечание. Корпус микросхемы, содержащийинтегральную схему формирователя, должен располагаться так, чтобы последняярасполагалась как можно ближе к контактам разъема.

Рис. 36. Типовое размещение формирователей иприемников на микросхемах ЭСЛ

Для кабель-сегментов,рассчитанных на уровни сигналов схем ЭСЛ, максимальное сопротивление(сигнальный плюс отводящей земляной линий) не должно превышать примерно однойшестой волнового сопротивления кабеля. Для 100-омного кабеля максимальноесопротивление приблизительно равно 16 Ом. Если такой кабель изготовлен измедных жил номер 26 AWG (американский сортамент проволоки и проводов), тоего максимальная длина составляет примерно 58 м. В табл. А1 приведены диапазоны сопротивлений для некоторых типовмногожильных медных проводов.

Таблица A.1

Диапазоны сопротивлений для многожильных медных проводов

* Данный показатель зависит от числа жил, вида покрытия и концентрациилегирующих примесей.

А.1.2. Длительностисигналов при использовании микросхем ЭСЛ

См. табл. А.II.

А.1.3. Выдержка

Выдержкой называется времяожидания после получения мастером ненулевого сигнала SS или во время выдержки долгимтаймером, спустя которое предпринимается повторная попытка выполнения операции.Во избежание зависаний, этот интервал должен выбираться случайным образом привозникновении каждого из указанных событий. (Начальную выдержку следуетзадавать приблизительно равной 1 мкс).

А.1.4. Времясрабатывания

См. табл. А.II.

А.1.5. Согласователи

Сигнальные линии на заднейплате на каждом конце должны иметь согласователи, соответствующие нагрузке 56Ом при -2,0 В. Это приводит к нагрузке 28 Ом на постоянном токе, что допустимопри формирователях с непрерывным выходным номинальным током по крайней мере 50мА постоянного тока. Данные по согласованию в кабель-сегментах приведены вприложении С.

А.1.6. Требования ктокам генератора сигнала GA

А.1.7. Разница в температурах корпусов микросхем

А.1.8. Распределение модулей вдоль крейт-сегментов

Чтобы свести к минимумууровни отраженных сигналов, необходимо придерживаться следующих правилрасстановки модулей в пределах крейт-сегмента.

1. Допустимо подключениенескольких рядом стоящих модулей в любом месте крейт-сегмента.

2. Допустимо подключение ккрейт-сегменту любого набора более или менее равномерно расставленных модулей.

3. Следует избегатьподключения к крейт-сегменту нескольких расставленных по отдельности наборовмодулей.

Таблица А.II

Характеристические времена при реализации системы на элементах ЭСЛ

*Применимо к переходам из 0 в 1, а также, где это применимо, из 1 в 0.

** Вспециальных приложениях может быть возможность уменьшения указанных минимальныхзначений времени AG =1.

*** Значения времени основаны на ранее проведенных испытаниях сформирователями, имеющими значение времени нарастания и спада фронтов около 5нс, и при использовании плоского кабеля с номинальным сопротивлением 110 Ом идлиной 60 м и менее могут быть слегка изменены при использованииразрабатываемых формирователей и проведении дополнительных испытаний. Должныбыть добавлены дополнительные технические требования (такие как длина сегмента,в зависимости от сортамента проводов, и пределы времени нарастания и спадаформирователя для кабель-сегмента).

Примечания:

1.Учитывается 5 %-ный разброс задержек при прохождении сигнала через кабель.

2.Предполагается использование обычной витой пары с задержкой 6,5 нс/м. Данная величинаможет быть как большей, так и меньшей, в зависимости от типа кабеля.

3. CL - длина кабеля в метрах.

4. Худшийслучай задержки в линии ALмежду входом и ее выходом.

+ Длявспомогательной логики. Применимо к обоим видам переходов из 0 в 1 и из 1 в 0.

ПРИЛОЖЕНИЕВ

СОЕДИНЕНИЯЧЕРЕЗ РАЗЪЕМЫ ПЕРЕДНЕЙ ПАНЕЛИ ПРИ ИСПОЛЬЗОВАНИИ ЭЛЕМЕНТОВ ЭСЛ

Приведенные ниже требованияосновываются на рекомендациях ведущих фирм-изготовителей микросхем ЭСЛотносительно реализации соединений между различными частями системы. С цельюповышения помехозащищенности и устранения разностей потенциалов между землянымишинами предлагается использовать в линиях дифференциальные формирователи иприемники сигналов.

В.1. Амплитуды илогические уровни сигналов

В.2. Кабели

В.3. Разъемы

Необходимо, чтобы накабельном узле разъема были проставлены символьные обозначения, отвечающие, повозможности, стандарту МЭК (в/подготовке), либо цветные метки, кроме того, он должен бытьоснащен фиксирующим устройством.

В.4. Формирователи, приемники и согласователи

Рекомендуется, чтобыкабельные согласователи были симметрично относительно земли. Для этого можно,например, включать по резистору 50 Ом между каждой входной точкой и источникомопорного напряжения приемника Vbb, как предписано для схем ссигналами ECL 10К.

Чтобыограничить синфазную составляющую токов, проходящую через источник Vbb,между Vbb и точкой соединения двух резисторов 50 Ом следует включать резистор сноминалом около 100 Ом.

Определенное состояние навыходе приемника можно получить, задавая на один его вход запирающее напряжениене менее 70 мВ.

ПРИЛОЖЕНИЕ С

РЕАЛИЗАЦИЯКАБЕЛЬ-СЕГМЕНТОВ

Сановные требования ккабель-сегментам системы ФАСТБАС были изложены в разд. 16. Предполагается, что схемные решения, описываемые в настоящем разделе,по мере разработки кабель-сегментов будут совершенствоваться и видоизменяться.

Цепи, подключаемые в системеФАСТБАС к кабель-сегменту, представляют собой дифференциальные токовыеформирователи. Эти формирователи скомпенсированы таким образом, что вустойчивом состоянии ни по одной из спаренных линий ток не протекает. В одномсогласователе предусмотрена компенсационная схема, через которую проходит ток I. На кабеле возникаетсмещение, в результате чего линия «0» оказывается более положительной, чемлиния «1». Когда формирователь переводит сигнальную пару в состояние «1», онпотребляет ток I из линии «0» и выдает ток I в линию «1». Это приводит ктому, что дифференциальное напряжение на сигнальных линиях меняется с -0,5 * I * Rt на +0,5 * I * Rt. Величина Rt- это сопротивление согласующего резистора в каждой линии, которое должно бытьравно ¹/₂ от волнового сопротивления пары. Изменениенапряжения приводит к срабатыванию дифференциального усилителя, подключенного ксигнальной паре. Конструкция усилителя такова, что при изменении входногонапряжения на величину I Rt (его выходной сигнал переходитиз состояния «0» в состояние «1». На сигнальную пару подается напряжениесмещения V_term,котороевыбирается из условия оптимизации диапазонов синфазных сигналов у формирующих иприемных цепей.

Логические состоянияцепей кабель-сегмента указаны на рис. 37.

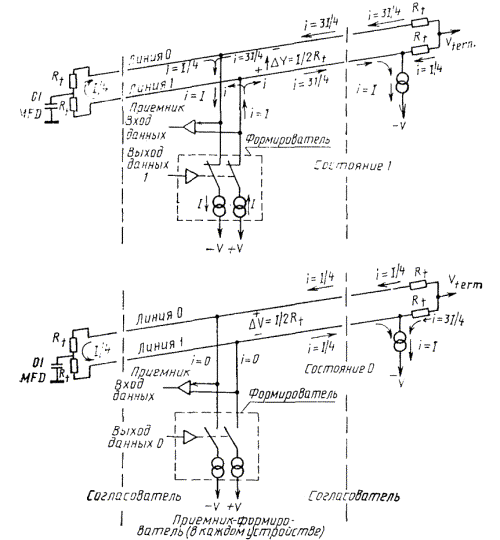

Рис. 37. Логические состоянияцепей в кабель-сегменте (приведенные токи соответствуют нулевому сопротивлениюпроводников)

С.1. Электрические характеристики кабель-сегмента

На рис. 38 и 39 показаныпредполагаемые варианты реализации цепей, которые можно использовать в качествеформирователей.

Рис. 38. Схематическоеизображение формирователя для кабель-сегмента

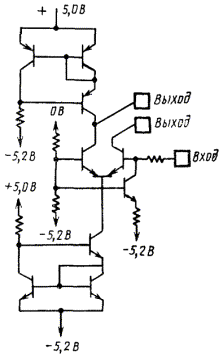

Рис. 39. Пример схемыформирователя для кабель-сегмента

Примечание. Показана одна из четырех одинаковых секций.

С.2.Реализация кабель-сегментана элементах ЭСЛ

* Характеристики диапазона синфазных сигналови согласующего напряжения основаны на использовании приемника 10114. По мерепоявления более совершенных приемников эти характеристики будут изменены(возможно, что будет 0 Вольт для согласующего напряжения). Разработчикамследует предусмотреть возможность реализации этих изменений.

ПРИЛОЖЕНИЕ D

ПРИМЕРЫПОСТРОЕНИЯ ЛОГИЧЕСКИХ ЦЕПЕЙ МАСТЕРА

В настоящем приложенииприведены детальные примеры схемной реализации логических цепей мастера всистеме ФАСТБАС.

D.1. Цепи арбитража в мастере

На рис. 40 представлены подробные схемы цепей, принимающихучастие в операциях цикла арбитража.

Примечание.

Микросхемы                                     Тип                                      Кол.

А                                         10100                                    2

В                                         10104                                    2

С                                         10103                                    1

D                                         10131                                    1

Е                                          10130                                    ¹/₂

F                                          10102                                    ³/₄

Рис. 40. Схема логических цепей арбитража

ПРИЛОЖЕНИЕ Е

СОЕДИНИТЕЛЬСЕГМЕНТОВ СИСТЕМЫ ФАСТБАС ТИПА S-1

Соединитель сегментов типа S-1соответствует общим спецификациям, приведенным в п. 10, а также отвечает дополнительнымтребованиям, указанным в настоящем приложении. S-1 представляет собойдуплексный СС, связывающий крейт-сегмент с кабель-сегментом. Данный вариант ССдопускает наиболее универсальное применение. В нем производится опроссодержимого поля адреса группы GP длиной 8 разрядов, этодолжно быть более чем достаточно для большинства приложений.

Спецификации на СС типа S-1определены таким образом, что обеспечивается возможность непосредственнойзамены любого СС типа S-1 любым аналогичным СС,которая не сопровождается какими бы то ни было отклонениями от номинальныхрабочих характеристик аппаратуры или программного обеспечения. При этом,однако, не исключаются некоторые изменения вторичного характера, например, вовнутренней структуре устройств, используемых в средствах тестирования,конструкции передней панели и т.п.

Другие СС,отвечающие требованиям, содержащимся в основном тексте настоящего стандарта, недолжны в обязательном порядке иметь все характеристики СС типа S-1,однако могут в тоже время обладать какими-то дополнительными свойствами.Рекомендуется, чтобы подобные соединители сегментов были бы аналогичны СС типа S-1 вотношении всех общих с ними показателей.

Е.1. Общая характеристика соединителей сегментов типа S-1

Е.1.1. Тип соединителя

Преобразование адреса припередаче операций (см. п. 10.7.5) необходимо только в случаевыполнения широких операций и при географической адресации. Дуплексный ССобеспечивает передачу операций в обеих направлениях, т.е. от крейт-сегмента ккабель-сегменту и от кабель-сегмента к крейт-сегменту.

Е.1.2. Конструктивноеисполнение

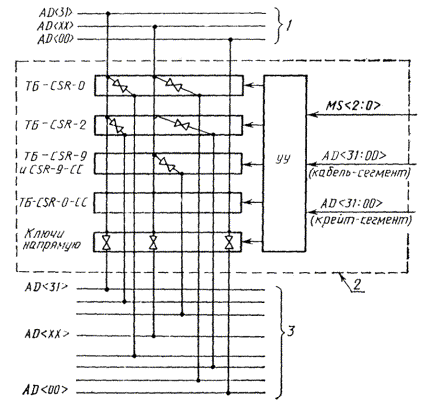

Е.1.3. Кабель-сегмент

Разъемкрейт-сегмента служит в качестве второго соединительного порта СС.

Для уменьшения дополнительныхзатрат времени на системные функции стандарты на сигналы во внутренних цепях ССдолжны также устанавливаться в соответствии с определениями, данными вприложении А. Географическийадрес кабель-сегментного порта в СС задается посредством переключателей (см. п.4.2).

Е.1.4. Поле адресагруппы

Е.1.5. Маршрутнаятаблица

Соединители сегментов,рассчитанные на использование поля GP с большей разрядностью, чемв СС типа S-1, но в остальном аналогичные последним, могутприменяться вместо S-1. Обратное, т.е. применение S-1вместо СС, работающих с полем GP, имеющим разрядность болеевосьми, не всегда возможно.

Е.1.6. CSR# 0-идентификатор, статус и управление

E.1.7. Регистр NTA

Если регистр NTAсостоит только из 8 разрядов, то содержимое разрядов с 6 по 0 должно задаватьадрес регистра CSR соединителя сегментов, а в разряд 7 в ходевторичного адресного цикла должен заносить результат логического сложения илисигналов на линиях AD <31:07>.

Е.2. Устройство передней панели

Световые и цифровыеиндикаторы должны иметь ясную маркировку, учитывающую и тот факт, что базовыйадрес представлен в шестнадцатиричном формате. Выводимый на индикатор базовыйадрес должен читаться слева направо, т.е.бит 31 адреса должен соответствовать весу «8» старшейшестнадцатиричной цифры на индикаторе.

ПРИЛОЖЕНИЕ F

КОНСТРУКЦИЯМОДУЛЕЙ

F.1. Типовые варианты конструкции модулей

На рис. 41 показан внешний вид типовых модулей. Модули могутбыть установлены непосредственно в крейтах типа А с воздушным охлаждением,представленных в приложении G. При установке модуля в крейте типа W с водяным охлаждением,представленном в приложении Н, требуется добавлениенакладки (холодная пластина).

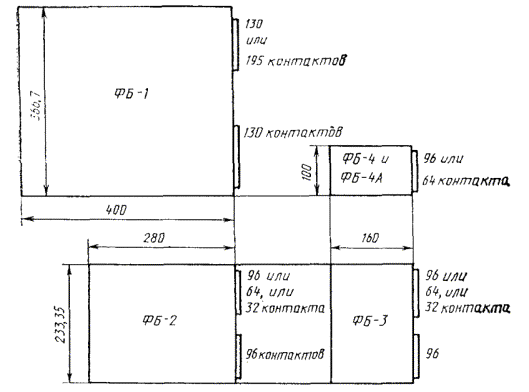

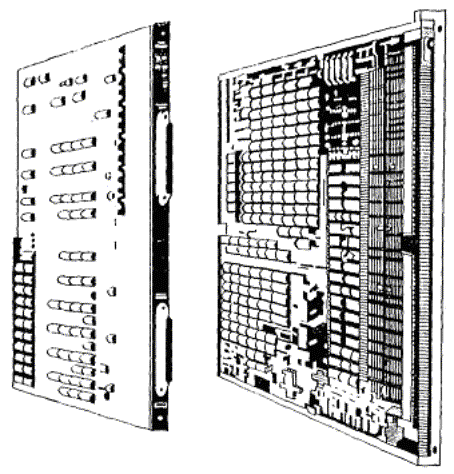

Рис. 41. Модули системыФАСТБАС

приложение G

ПРИМЕРЫПОСТРОЕНИЯ КРЕЙТОВ ТИПА А

G.1. Крейт типа А

ФАСТБАС-крейт типа Апредставляет собой вариант крейта с принудительным воздушным охлаждением. В немможет размещаться 26 одноплатных (N-l)модулей или меньшее число модулей, имеющих по несколько плат. В любом случаемаксимальная сумма всех Nравна 26. Модули ФАСТБАС могут устанавливаться и в целом ряде крейтов другихтипов, имеющих различные системы охлаждения (см. также п. Н.1 приложения Н).

G.1.1. Конструкциякрейта типа А

G.1.2. Задняя панель крейта типа А

По требованию заказчика назадней плате крейта могут устанавливаться вспомогательные разъемы крейта.Предусмотрены следующие варианты комплектации крейтов:

А -      WA - с полным наборомвспомогательных разъемов крейта (см. п. 14.2.2);

А -      РА - с неполным наборомвспомогательных разъемов крейта (см. п. 14.2.2);

А -      NA - без вспомогательныхразъемов крейта (п. 14.2.2). См. п. 14.2.2 рекомендации, касающиесяприспособлений для установки вспомогательных разъемов крейта пользователем, атакже относительно доступа к печатным платам модуля с тыльной стороны крейта.

G.2. Пример построения крейта типа А

Крейт типа А показан на рис. 5. С тыльной стороны крейта видна задняяплата, которая образует крейт-сегмент и вмещает 26 модулей единичной ширины.Источники питания крейта присоединяются к силовым шинам, расположенным зазадней платой, которые, в свою очередь, соединены с линиями питания. Эти линии,проложенные внутри платы, подводят питание к модулям. Сегментный разъем крейтасостоит из 130 штырьков (два ряда по 65 штырьков), расстояние между их центрами2,54 мм. Непосредственно над сегментным разъемом может быть расположенвспомогательный разъем крейта, который содержит 195 штырьков - три ряда по 65штырьков с шагом 2,54 мм. Спереди крейта внизу расположена планка, котораяоткидывается при введении или вынимании любого из модулей и приводит в действиепереключатель «работа/останов», защищающий модули от случайных сигналов призамыкании или размыкании разъемов.

Сегментные разъемы крейта,показанные сзади крейта, сопрягаются с сегментными разъемами модулей, черезкоторые модули соединяются с магистралью и другими проводниками крейт-сегмента.Необязательные вспомогательные разъемы крейта, показанные над сегментнымиразъемами, сопрягаются со вспомогательными разъемами модулей.

G.3. Средства для монтажа схемных плат за задней платой

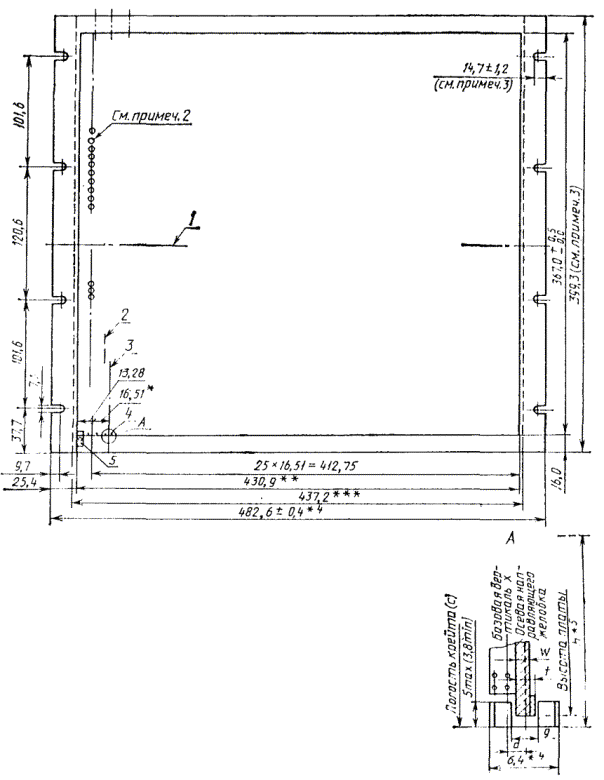

* Типовойразмер (допуски не суммируют).

** Полостькрейта.

*** Типовойразмер, максимальная ширина крейта в задней части 447 мм.

*⁴Типовой размер.

*⁵Расстояние до базовой горизонтали.

b = 366,7 мм; c = 367,0 мм;

d = (2,95 ± 0,25) мм; g = 2,80 ±  мм;

h = (173,4 ± 0,15) мм; t - см. рис. 25,примечание 4; w - см. рис. 24,примечание 1

1 - базовая горизонталь, см. дет. А; 2- базовая вертикаль, см. дет. А; 3 - осевая направляющего желобка; 4- 26 направляющих,типовая конструкция для стандартной компоновки шасси размером 482,6 мм; 5 - переключатель работа/останов

Примечания:

1. Допуски:±0,25 мм, если не указаны специально. Все размеры даны в миллиметрах.

2.Относительно расположения штырьков задней панели см. рис. 14.2b.

3. Высотакрейта, а также вид и размеры посадочных гнезд установлены в соответствии состандартом на панели типа 9Uсогласно публикации IEC(Международная электротехническая комиссия) 297 и Отчету RS-310-CANSI/EIА (Американский национальный институт стандартов/Ассоциация предприятийэлектронной промышленности)

Рис. 42. Крейт типа А, видспереди

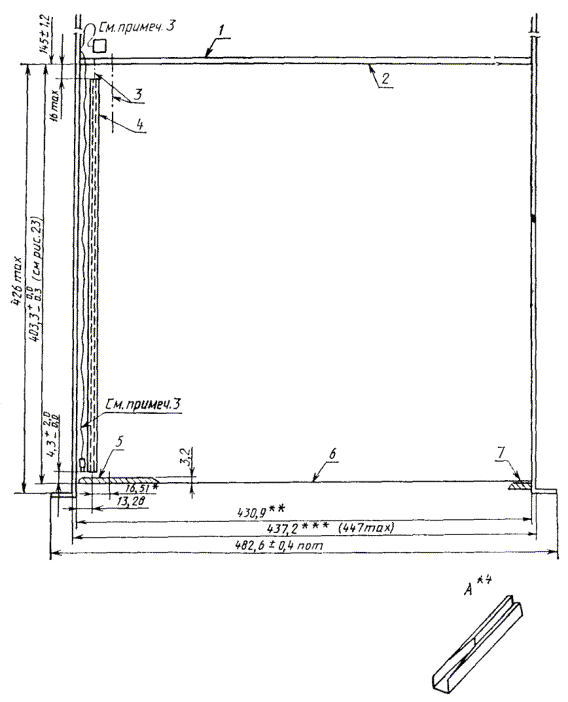

* Допуски несуммируют.

** Полостькрейта.

*** Типовойразмер.

*⁴ Типовое входное расширение направляющего желобкапечатной платы.

1 - задняя панель с шинами и штырькамиразъемов; 2 - посадочная поверхность печатных плат модуля; 3 - осевыенаправляющих желобков; 4 - 52 направляющие плат (26 снизу, 26 сверху).Типовая конструкция для стандартной компоновки шасси размером 482,6 мм; 5 - типовая передняя панель модуля; 6- передняя поверхность модулей максимальной длины примыкает к указаннойлинии; 7 - планка, приводящая вдействие переключатель работа/останов (см. рис. 44)

Примечания:

1. Всеразмеры даны в миллиметрах. Допуски: +0,25, если специально не указаны.

2. Исходя изограничений, определяемых требованиями к охлаждению.

3. Узелпереключателя работа/останов с разъемом. Тип переключателя: однополюсныйкнопочный переключатель на два направления. Тип разъема: BERG 65039-033, AMP 1-87175-0 или эквивалентные им (см.пп. 7.4, 7.6 и 14.4).

Рис. 43. Крейт типа А, видсверху

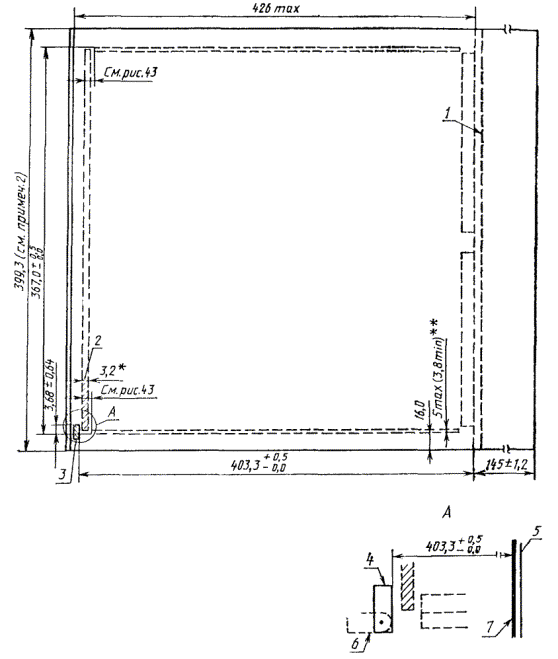

* Справочныйразмер.

** Глубина направляющего желобка (см. дет. А, рис. 42).

1- задняя панель со штырьками разъемов; 2 - типовая передняя панельмодуля; 3 - планка переключателя работа/останов: 4 - планка,приводящая в действие переключатель работа/останов (положение «работа»); 5 - задняя панель; 6 - положение «останов»; 7- посадочная поверхность печатных плат модуля

Примечания:

1. Всеразмеры даны в миллиметрах. Допуски: ±0,25, если не указаны специально.

2. Данныйразъем соответствует высоте стандартной панели типа 9U.

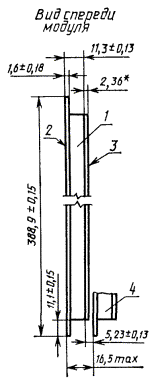

Pис. 44.Крейт типа А, вид сбоку

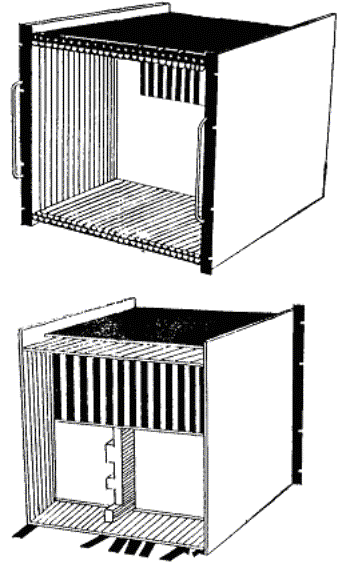

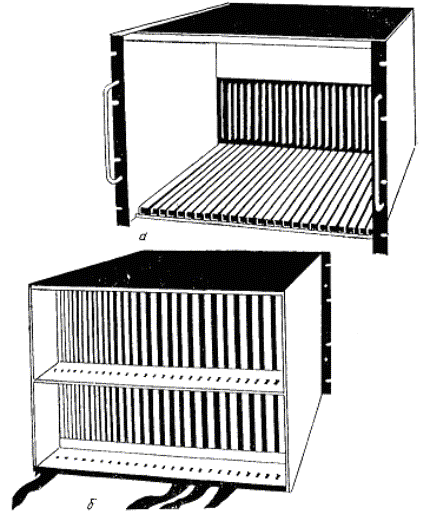

Рис. 45. Крейт типа А, вид спереди и вид сзади

ПРИЛОЖЕНИЕ H

ПРИМЕРЫПОСТРОЕНИЯ КРЕЙТОВ И МОДУЛЕЙ ТИПА W

Н.1. Крейт типа W

ФАСТБАС-крейт типа Wпредставляет собой крейт с водяным охлаждением, предназначенный для установкимодулей.

Н.1.1. Конструкциякрейта типа W

Для установления температурывыше точки росы, чтобы исключить конденсацию воды на охлаждающих змеевиках илимодулях, поток охладителя должен регулироваться автоматически с помощью клапанас термодатчиком, устанавливаемым на крейте. Температуру змеевика следуетрегулировать в пределах нормального рабочего диапазона крейта.

Н.1.2. Пример построения крейта типа W

На рис. 46 показан типичный вариант крейта типа W. Медныенакладки впрессованы в штамповки змеевиков с помощью зажимных приспособлений,которые деформируют мягкую медь, пока она не примет форму удлиненныхштампованных секций. При этой форме медь остается в пределах змеевика иобеспечивает максимальную поверхность контакта. Остальная часть крейтаизготавливается из стандартных штампованных и плоских профилей. Масса крейтасоставляет около 14 кг.

Н.2. Построение модулей для крейта типа W

Модуль,предназначенный для введения в крейт типа W, должен быть оснащен с левойстороны (если смотреть спереди) алюминиевой или медной платой (холодная плата),как показано на рис. 47. Платаобеспечивает тепловой контакт со змеевиком крейта (см. п. Н.1.1).

Ниже описаны некоторыеспособы для обеспечения путей отвода тепла с целью охлаждения модулей в крейтахтипа W:

Благодаря тому, что пружина ссилой прижимается к проводящей пластине, между ними создается надежный тепловойконтакт, позволяющий использовать описанную конструкцию при работе синтегральными схемами мощностью до 2 Вт. Данный вариант теплоотвода можетприменяться в модулях как с воздушным, так и с водяным охлаждением.

Рис. 46. Типичный вариантпостроения крейта типа W

Тепло может отводиться отверхней части интегральных схем через слой силиконовой резины (коэффициенттеплопроводности от 0,01 до 0,025 Вт/(см×°С) на прокладку.Интегральные схемы размещаются между печатной платой и накладкой/слоемсиликоновой, резины. Силиконовая резина имеет малый коэффициент упругости(порядка 30), ввиду чего допустимы небольшие отклонения по высоте корпусовинтегральных схем.

Для модулей с наиболеевысоким энерговыделением целесообразно применять решетчатые теплоотводы. Каждаяинтегральная схема в такой конструкции помещается на решетку. Тепло отводитсяот нижней части интегральной схемы через теплопроводящую алюминиевую решетку.Между решеткой и верхней накладкой проложены алюминиевые рейки с одинаковымиинтервалами между ними. Эти рейки, с одной стороны, поддерживают требуемыйзазор между печатной платой и накладкой, с другой стороны, - обеспечиваютприток тепла к массивной накладке.

Описанные методы охлаждениямогут также применяться совместно в различных сочетаниях.

* Справочный размер.

1 - модуль (см. рис. 23); 2 - холодная плата; 3 - печатная плата (см. рис. 24); 4 - следующий модуль

Примечания:

1. Размерыданы в миллиметрах.

2. Холоднаяплата на протяжении от переднего края модуля до 19,1 мм от конца печатной платы.

Рис. 47. Сборка модуля длякрейта типа W

ПРИЛОЖЕНИЕ I

ТИПОВЫЕИСТОЧНИКИ ПИТАНИЯ

Ниже приведены требования,предъявляемые к типовым источникам питания, применяемым в системах ФАСТБАС.

I.1. Источник питания с высоким к.п.д.

I.1.1. Общаяхарактеристика

I.1.2.Коэффициентполезного действия

I.1.3. Диапазонтемператур окружающего воздуха

I.1.4. Напряжение сети

I.1.5. Выходныенапряжения

в

I.1.6. Дистанционные измерения

I.1.7. Отклонения и стабильность питания

I.1.8. Температурный коэффициент

I.1.9. Шум и пульсация

I.1.10. Время восстановления и перерегулирования при включениии отключении

I.1.11. Токовые и электромагнитные наводки

Токовые и электромагнитныенаводки в линиях не должны влиять на сигналы в системе.

I.1.12. Выходные клеммы.

I.1.13. Органы настройкинапряжений

I.1.14. Средства защиты

I.1.15. Средства контроля

I.1.16. Заданиепредельных напряжений

I.1.17. Внешнееуправление срабатыванием разъединителя

I.1.18. Включаемая сетевая розетка

I.1.19. Передняя панель

I.1.20. Установка вкорпус

I.1.21. Охлаждение

I.2. Источник питания с пониженным уровнем шумов

I.2.1. Общаяхарактеристика

То же, что в п. I.1.1.

I.2.2. Коэффициентполезного действия

Параметры задаютсяпользователем.

I.2.3. Диапазон температурокружающего воздуха

То же, что в п. I.1.3.

I.2.4. Напряжение сети

То же, что в п. I.1.4.

I.2.5. Выходныенапряжения

То же, что в п. I.1.5.

I.2.6. Дистанционныеизмерения

То же, что в п. I.1.6.

I.2.7. Отклонения истабильность питания

То же, что в п. I.1.7.

I.2.8. Температурныйкоэффициент

То же, что в п. I.1.8.

I.2.9. Шум и пульсация

То же, что в п. I.1.9, нодвойная амплитуда не должна превышать 10 мВ.

I.2.10. Времявосстановления и перерегулирования при включении и отключении

То же, что в п. I.1.10.

I.2.11. Токовые иэлектромагнитные наводки

То же, что в п. I.1.11.

I.2.12. Выходные клеммы.

То же, что в п. I.1.12.

I.2.13. Органы настройкинапряжений

То же, что в п. I.1.13.

I.2.14. Средства защиты

То же, что в п. I.1.14.

I.2.15. Средства контроля

То же, что в п. I.1.15.

I.2.16. Заданиепредельных напряжений

То же, что в п. I.1.16.

I.2.17. Внешнееуправление срабатыванием разделителя

То же, что в п. I.1.17.

I.2.18. Включаемаясетевая розетка

То же, что в п. I.1.18.

I.2.19. Передняя панель

То же, что в п. I.1.19.

I.2.20. Установка вкорпус

То же, что в п. I.1.20.

I.2.21. Охлаждение

Способ определяетсяпользователем.

ПРИЛОЖЕНИЕ J

ПРОЦЕДУРЫОБРАБОТКИ НЕНУЛЕВОГО СТАТУСА

Нормальной реакцией слуги назапросы в ходе адресного цикла или цикла данных является выдача SS-0.Получение мастером другого ответа сигнализирует о наличии ошибки иливозникновении исключающего условия. Ошибка может быть одноразового характера,либо повторяющейся, если она связана с какими-либо неисправностями в аппаратномили программном обеспечении. Исключающие условия могут быть предусмотренызаранее, но могут и не быть. Ниже кратко излагаются соображения относительнопричин разного рода ненормальных ответов, а также предложения по выборунаиболее целесообразных действий, которые следует предпринимать в каждомконкретном случае.

J.1. Ошибки привыполнении адресного цикла

Ошибки во время адресногоцикла могут быть трех видов.

1. Мастер не получаетникакого ответа - превышен лимит времени.

2. Ответы СС указывают нанеисправности в магистрали.

3. Ответы слуги сигнализируюто неверной адресации.

J.1.1. Превышение лимитавремени при передаче адреса

Если в мастере таймерожидания ответа на выдачу адреса в ходе адресного цикла прорабатывает всеотпущенное время, а ответ от адресуемого устройства не поступает, то имеетместо ошибка. Может быть послано прерывание по ошибке в процессор-хозяин.

J.1.2. Ошибка почетности при передаче адреса

Если при передаче адресаслуга обнаруживает несоответствие четности, он не выдаст ответа. По-видимому,адрес неверен, и существует вероятность, зависящая от того, в каком месте случилась ошибка, чтопо первоначальному адресу будет правильно выбрано устройство, в котором невыполняется проверка на четность. В том случае, когда ни один из устройств неотвечает, выдастся ошибка по превышению лимита времени.

J.1.3. SS-1 при передаче адреса «магистраль занята»

Подключение слуги к сегментуне было выполнено, поскольку какой-то СС был блокирован в связи с выполнениемдругих передач информации. При этом мастер переводится в состояние ожидания повремени. Это делается для того, чтобы не возникла тупиковая ситуация. Мастердолжен выждать в течение случайно задаваемого интервала времени, после чего онможет предпринять повторную попытку (см. п. 10.7.4).

J.1.4. SS-2 при передачеадреса «неисправность магистрали»

Связь слуги с сегментом небыла установлена, поскольку на сегменте, через который предполагалось передатьадрес с получением подтверждения, отсутствует СС. Вероятными причинами подобнойситуации могут быть неправильно проведенная инициализация, изменениеконфигурации, ошибка по четности в адресе или неисправность СС. Мастер при этомможет послать в процессор-хозяин прерывание по ошибке (см. п. 10.7.4). Такая ошибка возникаеттакже в случае, когда СС не получает подтверждение приема адреса АК от слуги всегменте назначения.

J.1.5. SS-3 при передачеадреса «магистраль не принимает»

Связь слуги с сегментом небыла установлена, поскольку какой-то СС выполняет в данный момент передачуинформации в противоположном направлении. Мастер должен выждать в течениеслучайно заданного интервала времени и предпринять повторную попытку (см. п. 10.7.4).

J.1.6. Ответы СС скодами SS-1, SS-2 или SS-3 «общееописание».

Когда СС в ответ выдаетненулевой SS вместе с АК, он действует так, как будто слуга наего ближайшей стороне получил адрес из своей области регистров CSR. Приэтом мастер может выполнить вторичные адресные циклы для того, чтобы считатьсодержимое любого из регистров CSR. При этом позволяет мастеруузнать биты статуса ошибки, а также географический адрес обеих сторон СС, ивыяснить, что же именно произошло и в каком месте.

Данный тип ошибочного ответаможет также выдаваться по требованию с целью определения маршрута, пройденногооперацией (см. п. J.1.7).

J.1.7. Прослеживаниемаршрута, пройденного операцией

Если у мастера возникаетподозрение, что некоторая операция проследовала неверным маршрутом, или мастержелает проверить правильность маршрута, он может выполнить следующуюпоследовательность действий.

1. При проверке идущей вданный момент операции вновь выставить GK = 1, чтобы сохранить связь междузвеньями маршрута. Изменить первоначальный адрес, установив разряды AD<07:00> = 03 и оставив прежнее содержимое в разрядах <31:08>.

2. При проверке правильностимаршрута выбрать адрес в сегменте назначения и изменить его способом, указаннымв п. 1.

3. Использоватьмодифицированный адрес с кодом режима MS = 3 при выполнении широкойоперации записи в область CSR, которая должна проследоватьтем же маршрутом, что и первоначальная операция (если только на нем не возниклосостояние ошибки, обусловленное некоторой временной причиной).

4. В цикле записи данныхширокой операции установить AD <15> = 1. Хотя всеустройства, подключенные к сегментам, образующим маршрут, зафиксируют этуширокую операцию, только соединенные СС отреагируют нa CSR# 0<15> и будут переведены в режим отслеживания маршрута.

5. Снять строб адреса AS(оставив в то же время GK = 1) и вновь выставитьпервоначальный или выбранный адрес с AS (u). Первый на маршруте ССне пропускает операцию, поскольку он находится в режиме отслеживания. Вместоэтого он выдает SS = 2 совместно с АК, как будто им была обнаруженаошибка.

6. Теперь мастер можетвыполнить вторичные циклы адреса и данных и считать таким образом содержимоерегистров CSR первого СС, действуя как при обычном восстановлениипосле ошибки. Это позволит установить адреса обеих сторон СС и определить темсамым его расположение внутри системы.

7. Мастер снимает AS, врезультате чего СС возвращается в нормальный режим. Затем он вновь выставляетпервоначальный адрес и повторяет действия пп. 5и 6. Так он действует до тех пор, пока все ССвдоль маршрута не будут идентифицированы. Об окончании маршрута сигнализирует SS = 0,если достигнуто устройство, к которому адресовалась операция. В противномслучае маршрут заканчивается на СС, который вновь выдает первоначальную ошибку.

J.1.8. SS = 4 при передачеадреса «зарезервированный код»

J.1.9. SS = 5 при передачеадреса «зарезервированный код»

J.1.10. SS = 6 при передаче адреса «зарезервированный код»

Не должны происходить ответызарезервированного СС. Если же они происходят, то значит имеется ошибка ваппаратном обеспечении или нарушение спецификации ФАСТБАС в конструкции, в этомслучае следует послать хозяину сообщение о прерывании по ошибке.

J.1.11. SS = 7 при передаче адреса «несуществующий IA» (принят)

Связь была установлена ивнутренний адрес был принят (для хранения во внутренней памяти илииспользования каким-то другим способом), однако его значение выходит за пределыобласти допустимых адресов данного слуги. Если операцию необходимо успешнодовести до конца, следует исправить это значение при выполнении вторичногоадресного цикла. Этот отклик нужен, если NTA-регистр загружен невернымадресом во время первичного адресного цикла.

J.2. Превышение лимита времени при передаче данных

Присоединенный слуга всегдаотвечает на DS (t) выставлением DK (t). Если в ходе цикладанных превышен лимит времени, то указанный ответ мастер не видит в выделенныйпромежуток времени. В нормально работающих системах контроль по превышениюлимита времени необходим, чтобы при возникновении отказов аппаратуры непроисходило зависание системы. Однако при проведении проверок системы даннуюфункцию часто блокируют, чтобы было проще локализовать источникинеисправностей.

Существуют четыре причиныпревышения лимита времени:

1. Время, выделенное мастеромна ожидание конца начатого цикла данных, оказалось недостаточным. Вероятно,данные не были подготовлены для отсылки, а слуга не сообщил об этом путемвыдачи кода SS = 1 (занят) или подав сигнал ожидания WT.

2. В результате сбоя пропалсигнал подтверждения приема данных DK.

3. Слуга неисправен и поэтомуне подал DK (t).

4. Нарушена связка AS/AK.

Мастер может послать впроцессор-хозяин прерывание по ошибке, как и в случае рассмотренного вышепревышения лимита времени в адресном цикле.

J.3. Ответы на запросы статуса слуги

J.3.1. SS = 0 - исправнаяработа

Слуга не осведомлен ни окаких проблемах, в то время как мастер может обнаружить ошибку по четности всчитанных данных, возникшую в процессе передачи информации.

J.3.2. SS = 1 - занят

Данный ответ посылаетсяслугой, который просит мастера попытаться выполнить последнюю операциюповторно. SS = 1 следует использовать только в случаях, когдаимеется достаточно высокая вероятность успешной попытки в следующем или инескольких следующих циклах. Мастер может либо повторить цикл несколько раз ирамках той же операции, либо закончить операцию и предпринять новую попыткупозднее.

J.3.3. SS = 2 - конец блока

Такой ответ означает, что впроцессе передачи блока или принудительной передачи блока достигнут либо конецданных, либо конец области памяти слуги. При этом операция должна бытьзакончена или, перед тем как ее продолжить, во вторичном адресном цикле должнабыть выдана новая адресная информации.

J.3.4. SS = 3 -определяется пользователем

Данный ответ можетинтерпретироваться по-разному в зависимости от типа слуги. Если мастер неожидает такого ответа или не знает, как с ним поступить, он может послатьпрерывание по ошибке в процессор-хозяин.

J.3.5. SS = 4 -зарезервирован

J.3.6. SS = 5 -зарезервирован

Указанные ответы выдаватьсяне должны, и если мастер получит любой из них, он должен послать впроцессор-хозяин прерывание по ошибке.

J.3.7. SS = 6 - ошибочныеданные (забракованы)

Слуга обнаруживает некоторуюошибку, связанную с данными или текущим внутренним адресом IA, иотказывается принимать или выдавать данные в выполняемом цикле. Если это циклзаписи, мастер должен в первую очередь предположить, что ошибка имела место припередаче, и попытаться выполнить цикл повторно. Если ошибка сохраняется, длявыявления ее причины необходимо проверить содержимое регистров статуса слуги.Ошибки такого типа могут также вызываться неисправностями оборудования,подключенного к слуге.

J.3.8. SS = 7 - ошибочныеданные (приняты)

Этот тип ошибки повторяетслучай SS = 6 с той разницей, что слуга данные принимает или выдает данные,заведомо содержащие ошибки. Выбор кодов SS = 6 или SS = 7зависит от особенностей конкретного слуги, режима его работы, а также от того,к какой именно части слуги адресуются. Если нужно работать в режиме, прикотором ошибки передачи только подсчитываются, а по завершении блоковвыставляются флажки, следует задавать SS = 7.

Этот ответ требуется, если регистрадреса следующей передачи NTA нагружается недостовернымадресом во время вторичной адресации.

Поскольку решение о том,заслуживает ли ошибка исправления или нет, должно приниматься не слугой, амастером с учетом особенностей конкретных данных и других обстоятельств, слугив качестве индикации ошибки при передачах в области данных должны обычновыдавать SS = 7. По усмотрению мастера он может вторичноадресоваться к слуге и повторить передачу, или не делать этого. Только в техслучаях, когда принятие ошибочных данных может вызвать нарушения илиповреждения, исправить которые путем выполнения повторной передачи невозможно,слупи должны выдавать SS = 6.

J.4. Реакция хозяина на сообщения об ошибках

Когда хозяин, т.е. процессор,ответственный за инициализацию системы, получает информацию о наличии ошибки,он должен установить адреса мастера и слуги, связанных с этой ситуацией.Прерывание по ошибке, выдаваемое мастером, должно содержать эту информацию ввиде сообщения об ошибке, имеющего стандартный формат.

Если указанное сообщениепосылается через последовательную диагностическую сеть, аналогичная информациядолжна быть заключена в соответствующем пакете сетевых сообщений.

Хозяин имеет доступ кинформации по инициализации системы, и прежде всего он должен удостовериться,что мастер и слуга вместе с расположенными между ними СС были правильноинициализированы. Ошибки, обнаруженные в ходе такой проверки, могут датьполезные сведения, помогающие локализовать неисправность.

Хозяин должен также уведомитьоператора о наличии ошибки и вывести диагностическую информацию. После этогооператор может приступить к диагностическим процедурам с использованием средствсамоконтроля, предусмотренных в устройствах, или внешних измерительныхприборов, исходя из особенностей конкретной системы.

J.5. Ошибки при обмене данными со стеками ПВПВ и портами ввода/вывода

J.5.1. Введение

Как правило, стеки ПВПВ ипорты ввода/вывода не позволяют повторно передавать данные в них или из них.Другими словами, раз уж данные были переданы, исправить их нельзя. В случаезаписи в ПВПВ это обусловлено тем, что доступ к данным внутри ПВПВ невозможен.

Аналогичной особенностьюобладают некоторые порты ввода/вывода, что связано с возникновением побочныхэффектов. Так при считывании данных в соответствующем порте иногда сбрасываетсяфлажок «данные готовы». Запись данных в порт может вызывать различные побочныеявления, которые зависят от условий применения и могут варьироваться отсовершенно безвредных до серьезных (например, изменение уставок источника питания)и катастрофических.

Сходные проблемы возникают ипри выполнении операций чтения с уничтожением информации, таких, как«считать и стереть» (Read-and-Clear).

В системе ФАСТБАСпредусмотрены дополнительные проверки по четности, выполняемые с целью контроляцелостности данных в процессе пересылок. Однако в некоторых приложениях простойрегистрации ошибок недостаточно, и необходимо иметь механизм, позволяющий ихисправить.

В магистрали ФАСТБАСисправление ошибок осуществляется только за счет повторных передач данных.Ввиду этого в системах, которые требуют полного отсутствия ошибок привыполнении операций пересылки, нельзя применять устройства, не допускающиеповторные передачи данных.

Подобные устройства могутоснащаться дополнительными буферными регистрами, в которых данные могли быхраниться до тех пор, пока их пересылка не будет осуществлена без ошибок. Приповторных передачах каждый раз производится обращение к этим буферам, покаданные не будут признаны правильными.

Должна быть тщательнопроверена реализация механизмов устранения ошибок, чтобы мастер всегда мог посвоему усмотрению либо игнорировать ошибку, либо корректировать ее с помощьюметодов, указанных в пп. J.5.2 и J.5.3.

J.5.2. Ошибки при операциях чтения

При выполнении считываниятолько мастер может определить, что произошла ошибка. Следовательно, чтобыможно было получить правильные данные в операциях чтения с уничтожением, слугадолжен быть снабжен буферным регистром, в котором бы хранилась копия последнихсчитанных данных. Мастер должен иметь возможность повторно адресоваться к слугедля доступа к такому регистру. Для единообразия с операцией записи (см. ниже)рекомендуется, чтобы аналогичным образом выполнялись операции с ПВПВ изащищенными портами ввода/вывода.

Только передачи блоков илипринудительные передачи блоков (MS1 = 1) заставляют слугу,получившего соответствующий адрес, обращаться в ПВПВ. Выполнение одиночныхпередач данных сводится к считыванию из буфера. В цикле передачи блока илипринудительной передачи блока из ПВПВ считывается по одному слову, котороеотсылается мастеру, а его копия запоминается в буферном регистре на случайвозникновения ошибки. Если мастер обнаруживает ошибку по четности или ошибку скодом SS = 7,он можетлибо продолжить операцию (подсчитывая или вообще игнорируя ошибки), либоприостановить передачу блока или принудительную передачу, выполнить единичныйцикл, чтения, чтобы повторно считать данные, а затем возобновить обычнымпорядком передачу блока или принудительную передачу блока.

При выполнении описанныхдействий магистраль должна оставаться закрепленной за действующим мастером,чтобы не позволить другому мастеру произвести операцию чтения с тем же слугой,нарушив содержимое буферного регистра. То же самое относится к входным портам спобочными эффектами. И для них операции считывания блока или принудительногосчитывания (как правило, одного слова) должны осуществлять доступ к данным,запоминать их копию и, возможно, вызывать побочные эффекты. В единичных циклахчтения производится только обращение к буферу, не сопровождаемое побочнымиэффектами.

Защитный буфер,предназначенный для выполнения операций типа «считать и стереть», должендействовать иначе, поскольку подобные функции обычно реализуются на адресуемыхрегистрах, причем при выполнении передач блоков или принудительных передачпредусматривается автоматическое наращивание адреса регистра. В этом случаекаждая операция чтения (отдельного слова или блока) вызывает считывание данныхиз регистра, запоминание копни в буфере и очистку регистра. Затем то же самоепроисходит со следующим регистром и т.д., если выполняется передача блока илипринудительная передача. В единичном цикле считывания, следующим за передачейблока, принудительной передачей или единичным циклом чтения в рамках однойоперации, производится только обращение к буферу. Если единичный циклсчитывания выполняется вслед за адресным циклом или вторичным адресным циклом,производится обращение к указанному регистру, его очистка и обычное запоминаниекопии содержимого.

J.5.3. Ошибки при операциях записи

При операциях записи контрольошибок осуществляет слуга. Если обнаруживается ошибка, он уведомляет об этоммастера через линии статуса слуги (SS). Данные, содержащие ошибку,могут помещаться в защитный буфер слуги для диагностических целей. Слуга можетлибо вернуть SS = 6 и больше ничего не делать, либо вернуть SS = 7,сохранить данные по адресу, указанному его регистром адреса следующей передачи NTA, аможет прирастить регистр NTA, если цикл заключается вблочной или принудительной передаче блока.

При получении SS = 6мастер узнает, что ошибочные данные не разрушили выходной порт или ПВПВ и что NTA слугипо-прежнему нацелен на адрес, по которому произошло повреждение. Он можетпопытаться устранить ошибку путем повторного выполнения операции с теми жесамыми данными. Если мастер игнорирует SS = 6 в ходе блочной передачиили получает SS = 6 в ответ на принудительную передачу, то тогда вседанные, идущие вслед за ошибкой, будут ошибочно располагаться в слуге.

При получении SS = 7мастер может решить игнорировать ошибку. Место расположения в слуге будетразрушено, но регистр NTA будет содержать правильныйадрес для продолжения операции. Если месторасположение содержит ПВПВ-регистрили выходной порт, то ошибка не устранима, для случая же других регистровмастер может исправить ошибку позднее с помощью единичной передачи.

Вообще говоря, лучше всегоиспользовать SS = 6 в ответ на ошибки при передаче данных во времяоперации записи в регистры ПВПВ или выходные порты и избегать использованиепринудительных передач в эти устройства.

ПРИЛОЖЕНИЕ К

КОМПОНЕНТЫ

Это приложение даетинформацию о некоторых компонентах, которые полезны при реализации ФАСТБАС.

К.1. Разъемы

К.1.1. Разъемы модуля

Ниже приведены примерыразъемов, которые, по мнению изготовителей, удовлетворяют требованиям п. 13.2.1 для сегментных разъемовмодуля и п. 13.2.2 - для 130-контактныхдвухрядных вспомогательных разъемов модуля:

AMP 2-532956-0

DuPont 66527-565

SAE RTP 2525-130В

Ниже приведены примерыразъемов, которые, по мнению изготовителей, соответствуют требованиям п. 13.2.2 для трехрядных195-контактных вспомогательных разъемов модуля: AMP 532981 - 1 (см. примечание).

Примечание. Изготовитель предупреждает, что AMP 103262-6 идентичен 532981-1, за исключениемтого, что концы для пайки в нем имеют избыточную длину и должны быть отрезаны.

К.1.2.Сегментные и вспомогательные разъемы для крейта

Ниже приведеныпримеры штырьковых контактов и разъемных устройств, которые, по мнениюизготовителей, соответствуют требованиям к сегментным и вспомогательнымразъемам крейта по п. 14.2.

Примечания:

1. Штырьковыеконтакты - по рис. 30.

2. Разъемноеустройство со штырьковыми контактами и направляющими для разъемов модуля сжелобком (рис. 30 и 32).

3. 130штырьков (2×65). Не должен использоваться в качестве вспомогательныхразъемов крейта, так как п. 14.2.2указывает 195 штырьков для этого случая.

4. 195штырьков (3×65).

5. Выступ L нарис. 30 равен 12,19 мм.

6. Выступ L нарис. 30 равен 17,27 мм.

ПРИЛОЖЕНИЕ L

ТРЕБОВАНИЯК КОНСТРУКЦИИ И СИСТЕМЕ

L.1. Внутренние соединенияв системе питания

Внутренние соединения всистеме питания не должны выполняться на винтах или болтах как токонесущихэлементах. Если болты используются для обеспечения соединений со сжатием черезповерхности плоских кронштейнов, то следует применять проводящее соединение воизбежание окисления и коническую сжимающую шайбу (например, Belleville).

Материалы, используемые дляпропускания электрических токов, должны соответствовать применению, связанномус прохождением электрического тока.

Любые соединения на шинепитания, осуществляемые с помощью штепсельных вилок и гнезд, должныиспользовать разъемы, классифицируемые как «газонепроницаемые», с учетом ихвозможного номинального тока.

L.2. Конструкция печатнойплаты

L.2.1. Материал дляизготовления платы

Чередующиеся слои структуры вмногослойных платах должны иметь плетение с ортогональной ориентацией.

L.2.2. Процедура пайки

Используемая процедура пайкине должна вызывать ни искривления в монтируемом блоке, ни попадания припоя наконтакты разъемов.

L.3. Конструкция заднейпанели крейта

L.3.1. Защитное покрытие задней панели

Задняя панель должна бытьпокрыта подходящим защитным покрытием (таким как паяльная маска) по всейтыльной поверхности за исключением участков, на которых должен быть осуществленэлектрический контакт. Воспламеняемость покрытия должна быть сравнима саналогичной характеристикой матрицы задней панели FR4.

L.3.2. Штырькисегментного разъема

Рекомендуется, чтобы штырькисегментного разъема на тыльной стороне задней панели были укорочены и выступалинад поверхностью максимум на 2,5 мм для минимизации возможности случайногокороткого замыкания. Исключения составляют следующие штырьки, которые должныиметь полную длину:

- все штырьки в позициях 0,1, 12, 13, 24 и 25 на задней плате,

- штырьки 40, 41, 43 и 44 вовсех позициях задней платы.

ПРЕДМЕТНЫЙ УКАЗАТЕЛЬ

AD (адрес/данные                                                                    3.3.5

Адрес(адресация)                                                                    2.3, 4

» адресный цикл                                                               2.3, 4

» внутренний (IA)                                                             4.1

» вторичный                                                                      2.3, 4.1, 4.4

» выбор режима передачи адреса/данные                      См. MS, выборрежима передачи

» географический (ая)                                                      4, 4.2, 5.2, см. также

географический(ая) адрес (ация)

» группы (GP)                                                                    4, 4.1, 4.2, 4.3.1

» линии/сигналы адреса/данных                                     (AD) 3.3.5

» логический                                                                     4, 4.1

    модуля (МА)                                                                  4.1

» операция с фиксированнымадресом                          2.3, 5.3

» ответ по линиям SS вадресном цикле                        Табл.5.2.3

» ответы по линииадреса/данных                                  См.ответы SS

» первичный                                                                      2.3, 5.2

» первичный адресный цикл                                           2.3, 4

» ответ по линиям SS в адресном цикле,           Табл. XI

поступающий с сигналом АК(u)

» ответ слуги на сигнал AS (u)                            5.2.2

» ответ мастера на сигнал АК(u)                         5.2.3

» последовательность мастера для                     5.2.1

формирования сигнала AS

» подтверждение приема адреса(АК)                            3.3.2, 5.2.2, 5.2.3

» регистр логического адреса(CSR# 3)                         8.6

» спецификация типовадресации                                  Табл.5.2.1

» СС                                                                                    См.СС, распознавание адреса

» строб адреса (AS)                                                          3.3.1

» устройства                                                                      4.1

» широкий (ая)                                                                  4.3, см. также широкая операция

» IA (внутренний адрес)                                                   4.1

Адрес группы (GP)                                                                   4.1

Адрес модуля(МА)                                                                  4.1

Адресследующей передачи (NTA)                                        4.1

Адресустройства (DA)                                                            4.1

Арбитраж                                                                                  6, 6.2, 6.3

» задержка при арбитраже                                               Рис.19, 20

» запрос на арбитраж (AI)                                               3.3.17, 6.3.2, 7.1.1

» использование линиимагистрали для арбитража     6.1

» линии для арбитража                                                    6.1, табл. IX

» логика арбитража                                                          Рис.17, 18

» операция с заблокированнымарбитражем                 2.3, 5.3

» подтверждение приемаразрешения на                       3.3.16, 6.3, 5

арбитраж (GK)

» правила арбитража                                                        6.3

» разрешение на арбитраж (АG)                                     3.3.14, 7.1.2

Примечание. См. определения в п. 2.3, буквенные обозначения - в п 9.4

» регистр уровня арбитража (CSR# 8)                            8.11

системного уровня                                                            6.4

» соединитель (и) сегментов                                           См.СС, арбитраж

» управление таймированиемарбитража                      2.3, 6, 7.1

» уровень арбитража (AL)                                                3.3.15, 6.1  6.3

» УТА (управлениетаймированием арбитража)          См. УТА

» формирование мастеромсигнала AR                          6.3.1

» цепи арбитража в мастере                                            D.1

» цикл арбитража                                                             2.3, 6.1, 6.3.4

» AR (запрос на арбитраж,выставляемый                     3.3.13

мастером)

Базовый адресгруппы (базовый GP)                                     10.4

Ближняясторона (СС или БСС)                                             10.1

БСС(буферизованныйсоединитель сегментов)                  2.3

» завершение передачи блока                                          11.1.

» ошибки при передаче данных                                      11.3

»ПВПВ                                                                              11.3

» принудительная передача блока                                  См.принудительная передача блока

» увеличение внутреннегоадреса                                   11.2

Буквенныеобозначения                                                          2.4

Буферизованныйсоединитель сегментов (БСС)                  2.3

Владениемагистралью                                                           1.2, 2.3

Время разбросазадержек                                                        2.3, табл. А.II

Время срабатывания                                                                Табл.А.II

Времясрабатывания элементов на ЭСЛ                               Табл.А.II

Вспомогательнаялогика (ВЛ)                                                2.3, 7

для кабель-сегмента 7.7

для крейт-сегмента 7.6

» останов магистрали (ВН) 7.4

» УГА (управлениегеографической адресацией)         7.2

» управление географическойадресацией (УГА)         7.2

» управление переключениемработа/останов              7.4

» управление таймированиемарбитража (УТА)           7.1 см. также УТА

» УТА                                                                                 См.УТА

» формирование сигнала AG                                           7.1.2

» формирование сигнала AI                                             7.1.1

» формирование системного подтверждения                7.3 (для широкой операции)

Вспомогательнаяпечатная плата модуля                             2.3, 13

Вспомогательный разъем                                                       См.разъем вспомогательный

Вторичныйадрес                                                                     2.3, 4.1, 4.4

Вторичныйадресный цикл                                                     4.4

Выбор режимапередачи (MS)                                                3.3.4, см. также MS

Выдержка                                                                                  А.1.3

Выдержка прииспользовании ЭСЛ                                      А.1.3

Генератор для подачинапряжения на штырьки 7.2

географического адреса

Географический(ая) адрес (ация)                                         4, 4.2, 5.2

Дальняясторона (СС или БСС)                                              10.1, рис. 21

Диагностика                                                                             1.2.13, 8.12.J

Длительностисигналов при использовании ЭСЛ               Табл.А.II

Должен                                                                                      2.1

Древовиднаяструктура                                                           2.3, 4.3.1

Задняя плата                                                                             2.3, 14.2, см. также: -разъем; разъем вспомогательный, сегментный; крейт, задняя плата

» допустимые токи                                                           14.2.4

» сопротивление                                                               14.2

» соединения цепных связей                                           14.2.1, рис. 33

» соединения штырьков,определяющие                        14.2.1, рис. 34

географические адреса

» элементы задней платы                                                 14.2.5

Запись(операция записи)                                                       2.3

Запрос наобслуживание (SR)                                                3.3.18, 9, 2

Запросы наобслуживание, используемые регистры           8.14

(CSR# 20-3F)

Зарезервированныелинии                                                      2.3, 3.3.27

Защитные буферы                                                                    2.3, 11, 11.1, 11.3, J.5.1, J.5.2, J.5.3

Идентификатор модуля                                                           См.идентификатор устройства

Идентификаторустройства (ID)                                            8.3.1

Изоляция входаприемника на ЭСЛ                                      А.1

Интервалыожидания ответов слуги                                      Табл.А.II

Интервалыожидания ответов мастера                                  Табл.А.II

Интерпретациянастоящего стандарта                                  2.1

Интерфейспроцессора (PI)                                                    2.3

Источникипитания, типовые                                                 1

Кабель-сегмент                                                                        2.3, 16

» вспомогательная логика длякабель-сегмента            7.7

» назначение разъемов иконтактов                               16.2, табл. ХХIIа, ХХIIb

» реализация на элементах ЭСЛ                                     С.2

» сигналы в кабель-сегменте                                           16.1

» схемная реализация                                                       С

Крейт                                                                                         2.3, 14, G, Н

» вспомогательная логика в крейт-сегменте                7.6

» вспомогательный разъем крейта                                См.разъем, вспомогательный разъем

» задняя плата крейта                                                      14.2, см. также задняя плата

» конструкция крейта                                                      14.1

» маркировка крейта                                                       14.6

» направляющие разъемов крейта                                 14.2.3

» охлаждение крейта                                                       14.3

» печатные платы, устанавливаемые с тыльной

стороны крейта                                                                14.2, 14.5

» разъемы крейта                                                             См.разъем (ы)

- сегмент                                                                           См.сегмент, крейт

типа A                                                                          G.1

» задняя плата крейта типа A                              G.1.2

» конструкция крейта типа A                              G.1.1

» пример построения крейтатипа A                   G.2

» приспособления дляустановки печатных       G.3

плат, монтируемых с тыльнойстороны крейта

типа W                                                                         H.1

» задняя плата крейта типа W                              Н.1.2

» конструкция крейта типа W                              Н.1.1

» пример построения крейтатипа W                  H.1.3

» построение модулей                                          Н.2

» соединения в крейте                                                     См.задняя плата

»соединенияштырьков, определяющие                       14.2.1, рис. 34

географический адрес

» соединения цепных связей                                          14.2.1, рис. 33

» шины заземления                                                          14.2.4

» шины питания                                                               14.2.4

» узел переключателяработа/останов                           14.4

Лимит времени ожидания                                                     8.12

Линии последовательной сети (RX и ТХ)                           3.3.24

Линии/сигналы для ответов слуги (SS)                                3.3.6, см. также ответы по линиям SS

Линии сигнальные                                                                 См.сигналы

Линии ограниченного применения, несогласованные (UR)     3.3.26, 3.4.1

Линии ограниченного применения, согласованные (TR)  3.3.25, 7.5

Линии чтения (RD)                                                                3.3.9

Логика вспомогательная логика                                           См.вспомогательная

Логический адрес                                                                   4, 4.1

ЛСП (логика системного подтверждения)                          2.4, 7.3

Магистраль остановлена (ВН)                                              3.3.20

Маршрутная таблица                                                              См.СС, маршрутная

таблица

Мастер                                                                                     1.2, 2.3

Мастер подготовленный                                                        2.3, 6.1

Модуль (и)                                                                               13, F

» адрес модуля (МА)                                                       2.3, 4.1

» вспомогательная печатная плата модуля                   2.3, 13

» вспомогательный разъем модуля                                См. разъем (ы), вспомогательныйразъем

» индикаторы режимов работы модуля                         13.5

» обозначения источников питания модуля                 13.6

» охлаждение                                                                    13.3, 13.3.3

» передняя панель модуля                                              13.4, рис. 29

» печатная плата модуля                                                 2.3, 10.1

» разъем (ы) модуля                                                         13.2, см. также разъем (ы),вспомогательный разъем; разъем (ы), сегментный разъем

» распределение модулей вдоль крейт-сегмента         А.1.8

при элементах ЭСЛ

» сегментный разъем модуля                                         См.разъем (ы), сегментный разъем

» температурный режим работы модулей                    13.3, 13.3.1

» энергорассеянне                                                           13.3.2

Модульобработки запросов (МОЗ)                                      2.3, 2.4, 9.2

Может                                                                                      2.1

Нагрузка линий                                                                       3.4

Назначенияконтактов разъема переключателя                  14.4

работа/останов

Назначенияконтактов сегментного разъема                      Табл.XX

Нулеваяоперация                                                                   5.3

Областьадресов данных                                                        2.3, 4.1

Областьадресов параметрических регистров                     8.17, табл. XVa

(CSR# 80000000-BFFFFFFF)

Обозначенияисточников питания модуля                          13.6

Обозначения иусловия логических сигналов                     2.2

Оборудование,совместимое с системой ФАСТБАС          2.1

Ожидание (WT)                                                                      3.3.12, 5.1.3

Операция (и)                                                                           2.3, 4.5, 5.3

» блочная операция                                                         5.3,см. также блочная передача данных

» нулевая операция                                                          5.3

» однотактная операция                                                  5.3

» принудительная                                                            5.9,11

с заблокированным арбитражем                       5.3

с фиксированным адресом                                 5.3

» сканирование редких данных (СРД)                          1.2.7, 4.5

» требования к таймированию                                       5.1

сигналов мастера                                                 5.1.1

сигналов слуги                                                     5.1.2

» широкая операция                                                        2.3, 4.3, см. также широкая операция

Операция чтения                                                                    2.3

Определения                                                                           2.3

Останов магистрали (ВН)                                                      3.3.20, 5.4, 7.4, 9.2.

Ответные действия устройств на включение                      5.5

питания

Ответные действия устройств на сигнал RB                       5.4.2

Ответы по линиям статуса слуги                                          См.ответы по линиям SS

Ответы по линиям SS                                                             Табл. VI, 5.3.2, табл. VIIIa, VIIIb, 5.3.3.J

Охлаждение крейта                                                                14.3

Охлаждение модуля                                                                13.3.1

Ошибки                                                                                    11.3.J

Параметрическая область                                                      8.17

ПВПВ                                                                                       11.3

Первичный адрес                                                                    2.3, 5.2

Первичный адресный цикл                                                    2.3, 4

» ответные действия слуги насигнал AS (u)                5.2.2

» ответные действия мастера насигнал АК(u)             5.2.3

» последовательность мастеравыставления AS          5.2.1

» реакция АК (u) на сигналы SS вадресном                 Табл. VI

цикле

Передняя панель модуля                                                        13.4

Переключатель работа/останов (ПРО)                                 2.3, 7.4, 14.4

Печатная плата модуля                                                          13.1

Печатные платы, устанавливаемые с тыльной                    14.4.5, 14.5, рис. 35

стороны крейта                                                                       G3

цикле

Питание, подаваемое на крейт-сегмент                               15

Плата УТА управления географической адресацией         7.6

Плата УТА управления таймированием арбитража           7.6

Подготовленный мастер                                                        2.3, 6.1

Подробные сообщения об ошибках (CSR# 2)                      8.5,табл. ХIIIа

Подтверждение                                                                       2.3

Подтверждение занятости магистрали (ВК)                       3.4.6

Подтверждение приема данных (DK)                                  3.3.8

Подтверждение приема разрешения на арбитраж              3.3.16,6.3.5 (GK)

Позиция                                                                                   14.6, см. такжепосадочное гнездо

Полевнутреннего адреса (IA)                                               4.1

Поле GP(адреса группы)                                                       4, 4.1, 4.2, 4.3.1

Посадочноегнездо                                                                 14.6

Последовательностьзавершения операции                         4

Прерывания                                                                             1.2.10, 9, 9.1

» запрос на обслуживание (SR)                                      3.3.18, 8.13, 8.14, 8.16,9.2

»используемыерегистры (CSR# 2, A-F,                       8.5. 8.13, 8.16

АО-AF, ВО-BF, СО-CF)

» модуль обработки запросов(МОЗ)                             9.2

»операция прерывания                                                    9.1

» устройство обслуживанияпрерываний (УОП)          2.3, 8.13, 8.16, 9.2

Принудительная блочнаяпередача   2.3, 5.3,11

» завершение принудительнойблочной передачи       11.1

» ПВПВ                                                                             11.3

» ошибки при передаче данных                                     11.3

Присоединенное устройство                                                 2.3

Присоединенный слуга                                                          2.3, 5.2.2

ПРО (переключатель работа/останов)                                 2.3, 7.4, 14.4

Промежуток между импульсами, минимальный                2.3, 5.1.1, 5.2.1

Пропускание операции                                                          См.СС, пропускание операции

Протокол гарантированного доступа                                   6.1

Процессор-хозяин                                                                   2.3

Рабочие температуры модулей                                             13.3

Разница в температурах корпусов микросхем ЭСЛ            A.1.7

Разрешение географической адресации (EG)                      3.3.3

Разрешение контроля по четности (РЕ)                               3.3.10

Разъем переключателя работа/останов                                7.6, 14.4

Разъем(ы)

» вспомогательный разъем                                             Рис.26, 27;13.2.2, 14.2.2, К.1; см. также задняя плата

» направляющие вспомогательного разъема    рис.32; 14.2.3

» номинальные и предельные значения токов 13.2.2, 14.2.2

» обозначения контактов                                    13.2.4

» расположение штырьков на задней панели   Рис.31

» штырьки задней панели                                   Рис.30

» переключателя работа/останов                                   7.6, 14.4

» разъемы других типов                                                  13.2.3

» разъемы передней панели при использовании ЭСЛ   В

» сегментный разъем                                                      13.2.1; рис. 26; 14.2.1, К.1; см. также задняя плата, кабель-сегмент

» назначение контактов                                      Табл.XX

» номинальные и предельные значения токов 13.2.1, 14.2.1

» обозначения контактов                                    13.2.4

» расположение штырьков на заднейплате      Рис. 31

» штырьки задней панели                                   Рис.30

Разъемы для микросхем ЭСЛ                                                См.разъем (ы) передней панели при использовании ЭСЛ

Разъем (ы)передней панели при использовании ЭСЛ      В

» кабели                                                                            В.2

» коаксиальные                                                                13.2.3

» разъемы                                                                          В.3

» приемники                                                                       13.1, С.1

»согласователи                                                                13.4

» уровни сигналов                                                            В.1

Распределениебитов CSR# 0                                                8.3.1, 8.3.2; табл. ХIIа,XIIb

Распределениемодулей вдоль крейт-сегмента                   A.1.8

Реализация наЭСЛ                                                                A.1, С.1

Регистр адресапользователя (CSR-4)                                  8.7

Регистрбазового адреса                                                         10.8.

Регистридентификатора устройства (CSR# 0)                   8.3.1

Регистр,определяемый пользователем (CSR# 1)               8.4

Регистрсамотестирования (CSR# 6)                                    8.9

Регистрсчетчика слов (CSR# 5)                                           8.8

Региструправления таймерами (CSR# 9)                            8.12

Регистры                                                                                  См.CSR

Регистрыуправления и состояний (CSR)                            8; табл. XI

» идентификаторы и их распределение                        8.3.1

» использование запросов на обслуживание

(CSR # 20-3F)                                                                   8.14

» использование прерываний (CSR# 2, A-F,                 8.5,8.13, 8.16

АО-AF, BO-BF, CO-CF)

» область регистров управления и статуса                   8.2;табл. XI

» параметрическая область (CSR# 8000000-                8.17; табл. XVa

-BFFFFFF)

» подробные сообщения об ошибках (CSR# 2)             8.5;табл. ХIIа

» распределение битов CSR-0                                        8.3.1, 8.3.2 табл. ХIIа,XIIb

» распределение области адресов нормальных            8.2;табл. XI

регистров

» регистр адреса пользователя (CSR# 4)                       8.7

» регистр класса широкой операции (CSR# 7)             8.10

» регистр логического адреса (CSR# 3)                        8.6

» регистр, определяемый пользователем (CSR# 1)      8.4

» регистр самотестирования (CSR# 6)                          8.9

» регистр счетчика слов (CSR# 5)                                  8.8

» регистр управлениятаймерами (CSR# 9)                  8.12

» регистр уровня арбитража (CSR# 8)                           8.11

регистры управленияподразделениями                       8.15

устройств (CSR#70-81)

»сброс битоврегистров управления и статуса            8.18; табл. XVI

» соединитель сегментов СС                                          См. CSR, CC

» функции селективнойустановки и сброса                8.1; табл. X

Режимпрослеживания маршрута                                         2.3, 10.5.1, J.1.7

Сбросмагистрали (RB)                                                          3.3.19, 5.4

Свободныештырьки (FP)                                                       3.3.17 3.4.1

Сегмент                                                                                    1.2, 2.3

» адрес сегмента                                                               4.1

» активный соединитель сегментов                                2.3, 10.7.6

» зарезервированный соединитель сегментов               2.3, 10.7.6

» разъем сегмента                                                             См.разъем (ы), сегментный разъем

» крейт-сегмент                                                                1.2, 2.3, 14.2

» кабель-сегмент                                                               2.3, См. кабель-сегмент

» соединитель сегментов                                                 2.3, См. СС

Сигнал (ы)

» обозначения и условия логических сигналов             2.2

» обозначения характера сигналов                                 3.2

» разъем (ы) передней панели при использовании ЭСЛ    В.1, см. также разъем(ы)передней панели при использовании ЭСЛ

» реализация на ЭСЛ                                                        А.1

» сигнальные линии                                                         Табл.1.3, 3.3, табл. XX

» типы сигналов                                                                Табл.1, 3.1

» уровни сигналов                                                             1.2.1, А.1.1

» уровни токов для сигнальных линий                           3.4.1

» характеристики сигналов                                              12

» шины                                                                               См.задняя панель

» штырьки                                                                          3.3.22, 3.3.27, табл. I, XX

Системноеподтверждение (для широкой операции)          7.3

Сканированиередких данных (СРД)                                     2.3, 1.2.7, 4.5

Следует                                                                                     2.1

Слуга                                                                                         1.2, 2.3

Согласователи                                                                          7.5, 7.6, А.1.5

Согласователидля разъемов передней панели при ЭСЛ    В.4

Согласователипри использовании ЭСЛ                               А.1.5

Соединителисегментов                                                          10, см. также СС

Соединителиштырьков на задней панели,

определяющиегеографические адреса                                 14.2.1, рис. 34

Соединенная система                                                              2.3

СРД(сканирование редких данных)                                      2.3, 1.2.7, 4.5

СС(соединитель (и) сегментов)                                            1.2.2, 10.1, Е

» активный СС                                                                  10.7.6

»арбитраж СС                                                                   10.7.2

без преобразования                                                           10; рис. 21; 10.1

» ближняя сторона                                                            10.1

» дальняя сторона                                                             10; рис. 21; 10.1

» зарезервированный регистр                                          10.7.6

» идентификаторы устройств (CSR# 0)                          10.5.1

» использование иформирование сигналов                  10.7.7

четности

» маршрутная (ые) таблица (ы)                                       10.4, 10.6.1, 10.6.2

» модификация адреса илиширокой операции            10.7.5

» модификация географическогоадреса                        10.7.5

» ответные действия на сигналRB                                 10.7.8

» отрицательные ответы                                                  10.7.4

» пропускание операции                                                  10.2, 10.7.6

» пропускание сигнала AR                                              6.3.1

» разрешение конфликтов                                                10.3, 10.7.3

» распознавание адреса СС                                              10.7.1

» регистр адреса маршрутнойтаблицы                          10.5.5

(CSR# 40)

» регистр базового адреса                                                10.8;

» регистр географическогоадреса ближней                  10.5.7

стороны (CSR# 42)

» регистр географическогоадреса дальней                   10.5.8

стороны (CSR# 43)

» регистр данных маршрутнойтаблицы                         10.5.6

(CSR# 41)

» регистр управления исостояний                                 См.СС регистры CSR

» регистры управлениятаймерами (CSR# 9)                 10.5.4

»результатыразличных действий над битами              10.5.9, табл.10.5.9

регистров управления исостояний

» регистры CSR                                                                 10.5

с преобразованием                                                         10.1

» статус и управление (CSR# 0)                                      10.5.1, табл. XVIIa

типа S-1                                                                           1Е, Е.1.1

» идентификатор устройства (CSR# 0)                     E.1.6

» конструктивное исполнение                                   Е.1.2

» маршрутная таблица                                                 Е.1.5

» общая характеристика                                              Е.1

» поле адреса группы                                                  Е.1.4

» разъем кабель-сегмента                                           Е.1.3

» регистр NTA                                                              E.1.7

» статуей управление (CSR# 0)                                  E.1.6

» устройство передней панели                                   Е.2

»CSR# 0 (ИУ, статус и управление)                          Е.1.6

» типы                                                                                10.1

» требования к таймированию                                        10.7.9

» уровень арбитража ближнейстороны СС                   10.5.3

(СSR# 8)

» уровень арбитража дальнейстороны СС                    10.5.2

(CSR# 1)

» CSR# 0 (управление и статус)                                      10.5.1; табл. XVIIa

» CSR# 1 (уровень арбитражадальней стороны)          10.5.2

» CSR# 8 (уровень арбитражаближней стороны)         10.5.3

» CSR# 9 (управление таймерами)                                  10.5.4

» CSR# 40 (адрес маршрутнойтаблицы)                        10.5.5

» CSR# 41 (данные маршрутнойтаблицы)                     10.5.6

» CSR# 42 (географический адресближней                  10.5.7

стороны)

»CSR# 43 (географический адрес дальней стороны)   10.5.8

Строб данных (DS)                                                                  3.3.7

Таймер ответных действий                                                     2.3, 5.1.1, 5.2.1, 5.2.3, 7.1.2, 8.12

Таймирование                                                                          1.2.11,5

взаимодействие мастер/слуга                                          5.1

сигналов мастера                                                              5.1.1

сигналов слуги                                                                  5.1.2

Таймирующаяпоследовательность для цикла

с подтверждением                                                                   Табл.IV

Требования ктокам генератора напряжений GA                А.1.6

Требования кцепям арбитража в мастере, примеры           D.1

реализации

УГА(управление географической адресацией)                   7.2

Узорный выборустройств                                                      4.5

УОП(устройство обслуживания прерываний)                     8.13, 8.16, 9.2

Управлениегеографической адресацией (УГА)                  7.2

Управлениеостановом магистрали                                       7.4

Управлениеработой/остановом                                             7.4, 14.4

Уровнисигналов при использовании ЭСЛ                           1.2.1, А.1.1

Устанавливаемыес тыльной стороны крейта

печатные платы                                                                        14.2, 14.5, G

Устройство                                                                               2.3

УТА(управление таймированием арбитража)                     2.3, 6.7.1

» установка и снятие сигнала AG                                   6.3.3, 7.1.2

» установка и снятие сигнала AI                                     6.3.2, 7.1.1

» установка и снятие сигнала GK                                   3.3.16, 6.3.5

ФАСТБАС                                                                                 2.3

ФАСТБАС-протокол(ФБП)                                                   2.3

Функцииселективной установки и сброса                           8.1; табл. X

Характеристикаэтого документа                                          1.1

Цепная связь (DL, DR)                                                             2.3, 3.3.23, 14.2.1

Цикл данных                                                                             2.3, 5.3

» ответные действия слуги на сигнал DS (t)                  5.3.2

» ответные действия мастера на сигнал DK (t)             5.3.4

» ответы слуги по линиям SS                                          5.3.2, 5.3.3; табл. VIIIa, VIIIb

» последовательность мастера для выставления DS     5.3.1

Четность (РА)                                                                           3.3.11

Шины питанияна задней панели                                          3.3.27, 14.2.4

Широкаяадресация с устройством заданного класса         Табл.III; 8.10

Широкаяоперация                                                                  1.2.8, 2.3, 4.3.2

» глобальная широкая операция                                      2.3, 4.3.1

» класс широкой операции                                              Табл.III; 8.10

» кодирование функции в ответена широкую

операцию                                                                        Табл.III

»локальнаяширокая операция 2.3, 4.3.1

» ответ слуги Табл. 4.3.2, 4.3.2, табл. III

» регистр класса широкойоперации (CSR# 7) 8.10

» системное подтверждение приширокой операции   7.3

» схемы в устройстве дляширокой операции                4.4

» управление широкойоперацией                                  4.3.1, табл. II

» широкий (ая) адрес (ация)                                            2.3, 4.3

Штырькигеографического адреса (GA)                               3.3.21, 14.2.1

Штырьки длявыдачи запросов на линии AD (TP)               3.3.22

Энергорассеяние                                                                      13.3.2

AD (адрес/данные)                                                                   3.3.5

АG(разрешение на арбитраж)                                               3.3.14, 7.1.2

AI (запрет запроса на арбитраж)                                            3.3.17, 7.1.1

АК(подтверждение приема адреса)                                      3.3.2, 5.2.2

AL (уровень арбитража)                                                          3.3.15, 6.1, 6.3.4

AR (запрос на арбитраж)                                                        3.3.13

AS (строб адреса)                                                                     3.3.1

ВН (магистральостановлена)                                                3.3.20, 5.4, 7.4, 9.2

CSR                                                                                            См.регистры управления и состояний

CSR# 0                                                                                       8.3, 8.3.1, 8.3.2

CSR# 1                                                                                       8.4

CSR# 2                                                                                       8.5, табл. XIIIa

CSR# 3                                                                                       8.6

CSR# 4                                                                                       8.7

CSR# 5                                                                                       8.8

CSR# 6                                                                                       8.9

CSR# 7                                                                                       8.10

CSR# 8                                                                                       8.11

CSR# 9                                                                                       8.12

CSR# A-F                                                                                  8.13

CSR# 1C-IF                                                                               8.12

CSR# 20-3F                                                                               8.14

CSR# 70-81                                                                               8.15

CSR# АО-AF,BO-BF, CO-CF                                                  8.16

CSR # 8000 0000-BFFF FFFF                                                  8.17, табл. XVa

DK (подтверждение приема данных)                                    3.3.8

DL (левая цепная связь)                                                          3.3.29

DR (правая цепная связь)                                                        3.3.29

DS (строб данных)                                                                   3.3.7

EG (разрешение географической адресации)                       3.3.3

ESONE                                                                                       2.3

FP (свободные штырьки)                                                         3.3.27, 3.4.1

» предельные значениянапряжений                              3.4.1

»предельныезначения токов                                          3.4.1

GA (географический адрес)                                                    2.3, 3.3.21, 4.2, 7.2, 7.6

GK (подтверждение приема разрешения на арбитраж        3.3.16

GP (адрес группы)                                                                    2.3, 4.1

IA (внутренний адрес)                                                             2.3, 4.1

МА (адресмодуля)                                                                   2.3, 4.1

MS (выбор режима передачи)                                                3.3.4

» интерпретация кодов MS дляциклов данных            Табл. VII

» спецификация типовадресации                                  Табл.V

NIM                                                                                            2.3

NTA (адрес следующей передачи)                                         2.3, 4.4, 8.8

РА (четность)                                                                           3.3.11

РЕ (разрешениеконтроля по четности)                                3.3.10

PI (интерфейс процессора)                                                     2.3, 2.4

RB (сброс магистрали)                                                            3.3.19, 5.4

» использование линии RB                                              5.4

» ответные действия устройствна сигнал RB               5.4.2

» обобщенный сигнал RB                                                 5.4.2

» формирование мастеромсигнала RB                          5.4.1

RD (линия чтения)                                                                   3.3.9

RX (приемная последовательнаялиния)                              3.3.24, см. также линии последовательной сети

SR (запрос на обслуживание)                                                 3.3.18, 9.2

SS (статус слуги)                                                                      3.3.6

ТР (штырьки для выдачи запросов на линии AR)                3.3.22

TR (согласование линииограниченного применения)       3.3.25

ТХ (передающая последовательная линия)                          3.3.24, см. также линиипоследовательной сети

UR (несогласованные линииограниченного применения  3.3.26, 3.4.1

WT (ожидание)                                                                        3.3.12, 5.1.3

ПРИЛОЖЕНИЕ А.2

РЕАЛИЗАЦИЯПРИ ТТЛ-УРОВНЯХ СИГНАЛОВ НА ПЛАТАХ МОДУЛЕЙ И ПРИ БТЛ-УРОВНЯХ В МАГИСТРАЛИКРЕЙТ-СЕГМЕНТ - СИСТЕМА РАСШИРЕННЫЙ ФАСТБАС (РФБ)

Приложение A.2 было подготовлено в 1985, 1986 гг. на основестандарта ФАСТБАС от 30.09.83 и предложений С.Г. Басиладзе, В.В. Кипаренко,О.А. Никольского, В.Н. Тресорукова и К.Э. Эрглиса, сведенных в таблицухарактеристик системы Расширенный ФАСТБАС-1, 2, 3, 4, 4А от 29.10.83.

Приложение A.2 не содержится в Публикации МЭК 936 (1990).

Расширенный логический протоколРФБ содержит полный логический протокол ФАСТБАС-сегментов по Публикации МЭК935, дополненный модификацией длины адресного слова 32-24-16 разрядов ивыборкой полуслов данных по 16 разрядов или любого из четырех байтов данных.Расширение протокола потребовало введения трех дополнительных управляющих линийАМ0, AM1 и АМ2. Введение дополнительных линий и кодов не нарушило логическийпротокол ФАСТБАС ни в одном из параграфов Публикации МЭК 935.

В крейт-сегментах РФБиспользуется 96-контактный разъем по Публикации МЭК 603-2.* Конструктивымодулей и крейтов РФБ определены Публикацией МЭК 297-3 (ГОСТ28601.3-90), выбраны две высоты плат в модулях 233, 35 и 100 мм и двеглубины плат 280 и 160 мм.

* Данная Публикация МЭК находится в фонде стандартов ТК 22 (НПО«Персей»)

В состав РФБ входит иосновной ФАСТБАС по Публикации МЭК 935.

Описание РФБ вынесено в конецГОСТа, чтобы не нарушить нумерацию рисунков и таблиц, данную в Публикации МЭК935.

А.2.2. Введение

Реализация системы ФАСТБАС,описанная в гл. 13, 14 и приложениях А.1, В, F, G, Н, I, направлена на создание мощной быстродействующей стационарнойаппаратуры. Логический протокол и стандарт ФАСТБАС предусматривают такжевозможность реализации протокола и системы на ТТЛ- и КМОП-элементах (гл. 12). Эта возможность прииспользовании средних и малых печатных плат открывает путь к созданиюэкономических подсистем ФАСТБАС средней и малой мощности, предназначенных дляуправления технологическими процессами на производствах, управления бортовымикомплексами, а также для сбора информации и управления экспериментами средней ималой сложности.

В Приложении A.1описана реализация крейт-сегмента с ЭСЛ-уровнями сигналов в линии магистрали. Внастоящем приложении для магистралей средних и малых крейтов приняты новейшиеболее экономичные БТЛ-усилители-формирователи (BTL-backplane transceiver logik) на ТТЛ-схемах с диодом Шоттки, соединяющимколлектор с линией. Уровень сигнала +2 В соответствует логическому «0», уровень+1 В - логической «1».

Во всех кабель-сегментахсохранены ЭСЛ-уровни, поскольку витые пары проводов в кабелях не позволяютобеспечивать исходное малое волновое сопротивление информационных линий,необходимое в случае БТЛ-уровней сигналов.

А.2.3. Состав системыРасширенный ФАСТБАС и ее характеристики

Далее применяется сокращенноеобозначение слова ФАСТБАС в виде двух букв ФБ.

Таблица А.III

Основные характеристики подсистем ФАСТБАС

Рис. 48. Печатные платы всистеме Расширенный ФАСТБАС

Присоединительные размерыпечатных плат модулей и крейтов всех подсистем (за исключением шага ширинымодулей см. п. А.2.5) определяются Публикацией МЭК 297-3-84 (ГОСТ28601.3-90)

Вспомогательный (верхний)разъем в подсистемах ФБ-2 и ФБ-3 может быть типов С-96, С-64 или С-32. Посадкаразъемов определена Публикацией МЭК 297-3-84* (ГОСТ28601.3-90).

* Данная Публикация МЭК находится в фонде стандартов ТК 22 (НПО«Персей»)

В подсистемахФБ-2, ФБ-3, ФБ-4 и ФБ-4А в дополнение к основному протоколу ФАСТБАСпредусмотрены модификация длины адресного слова и выбор подадреса внутри словаданных.

Таблица A.IV.

Модификация длины адресного слова и выбор подадреса в подсистемах ФБ-2,ФБ-3, ФБ-4, ФБ-4А

А. В адресномцикле - коды длины адресного слова

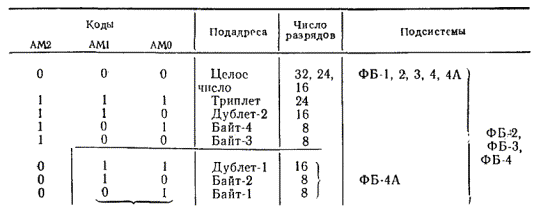

В. В цикле данных - кодыподадресов.

Модули ФББ-4А соединяютсятолько с линиями AM1иАМ0.

А.2.4. Основноеназначение подсистем ФАСТБАС

ФАСТБАС-1. Мощныебыстродействующие стационарные магистрально-модульные многопроцессорныеннформационно-измерительно-управляющие системы (МММИИУС).

ФАСТБАС-2. Мощные экономичныестационарные МММИИУС пониженного быстродействия для экспериментов и управленияобъектами.

ФАСТБАС-3. МММИИУС среднеймощности и быстродействия для автоматизации научных экспериментов, управлениятехнологическими процессами на производствах и для бортовых применений.Процессоры ввода-вывода и интерфейсы на периферийные устройства.

ФАСТБАС-4. Научные,технологические и бортовые МММИИУС малой мощности. Малые ЭВМ и их интерфейсы напериферийные устройства.

ФАСТБАС-4А. Упрощенныенаучные, технологические и бортовые МММИИУС с одним процессорным модулем вкрейте без линий арбитрации.

Па основе протоколов ФАСТБАСкрейты всех подсистем могут быть в любых сочетаниях объединены в локальныеинформационно-вычислительные сети любой конфигурации и протяженности. В моделилокальных сетей Международной организации стандартов стандарты ФАСТБАСопределяют уровни с 1-го по 5-й и частично 6-й уровень. Сеть ФАСТБАС позволяетсоздавать, например, комплексные системы управления предприятиями во всехзвеньях (от административного до станочного) при едином базовом протоколепередачи информации между звеньями системы.

А.2.5. Особенностиконструкции модулей и крейтов

В подсистеме ФБ-1 выбранаширина единичных модулей 16,5 мм, минимально необходимая для размещения наплате микросхем и разъемов, при этом в крейте размещаются 26 единичных модулей.

Ширинаразъемов С-96 в подсистемах ФБ-2, ФБ-3, ФБ-4 и ФБ-4А, равная 11 мм, на 2,4 ммбольше ширины трехрядных вспомогательных разъемов, используемых в подсистемеФБ-1. Это обстоятельство потребовало увеличения ширины единичного модуля.

Ширина модулей 16,5 и 17,9 ммявляется отступлением от Публикаций МЭК 297-3, однако такое отступление невлияет на совместимость модулей внутри подсистем.

В подсистемах ФБ-2, ФБ-3,ФБ-4 и ФБ-4А предусмотрено только воздушное охлаждение модулей.

А.2.5.1. Назначениеконтактов разъемов в подсистемах ФБ-2, ФБ-3, ФБ-4 и ФБ-4А

Верхний разъем в крейтах ФБ-2и ФБ-3 служит для свободного использования, например, для прокладкинеобязательных цепных связей предусмотренных табл. XX настоящего стандарта контакты В33:В38.

Таблица A.V

Назначение контактов сегментного (нижнего) разъема в подсистемах ФБ-2,ФБ-3, ФБ-4 и ФБ-4А

Примечание. Расшифровка обозначений функцийдана в п. 3.3 и табл. 13.2.1. Контакты расположены так, как они«видны» при взгляде спереди крейта. Знаком & отмечены контакты, свободныепри AD <23:00>,знаком % - дополнительно свободные при AD <15:00>, а знаком * - свободные в подсистеме ФБ-4А.Контакты для свободного использования во всех случаях FP <05:00>.

Вместо разъема С-96 может быть применен разъем С-64, С-32. В последнемслучае допускаются повышенные напряжения между штырьками благодаря увеличениюрасстояния между осями штырьков до 5,08 мм.

А.2.5.2. Электрическиехарактеристики линий в крейт-сегментах подсистем ФБ-2, ФБ-3, ФБ-4 и ФБ-4А

Сигнальныелинии в магистрали крейт-сегмента выполняются в виде печатных плат со сплошнойподложкой с собственным волновым сопротивлением 50 Ом, в котором учитываютсяемкости штырьков разъемов С-96. При заполнении крейта модулями волновоесопротивление линии уменьшается до 30 Ом.

Время распространения сигналамежду концами линии при заполненном крейте не превышает 8 нс.

А.2.6. Регистрыуправления и состояний CSR

В подсистемах ФБ-3 и ФБ-4обычно будут реализованы 24 линии AD <23:00>, а вподсистеме ФБ-4А - только 16 вместо 32 линий, определи иных стандартом ФАСТБАС.Эта особенность требует изменений в распределении битов регистров управления истатуса, причем таких изменений, которые обеспечили бы совместимость протоколовФБ-1 и ФБ-2, с одной стороны, и протоколов ФБ-3, ФБ-4 и ФБ-4А, с другойстороны.

А.2.6.1. Распределениеобласти адресов CSR-регистров

Емкость каждойподобласти 4 194 304 адреса. Это распределение образовано из распределения,приведенного в п. 8.1. настоящего стандарта, путемуменьшения чисел на два шестнадцатиричных разряда.

Остальная часть области можетбыть использована произвольно.

А.2.6.2.Назначение битов в регистрах CSR

Принцип изменений в CSR-регистрахпоясняет табл. А.VI, в которой воспроизведена табл. ХIIа. Назначение битов для регистра CSR# 0 в подсистемах ФБ-2, ФБ-3и ФБ-4 получается вычеркиванием из таблицы строчек, отмеченных знаком &, ав подсистеме ФБ-4А вычеркиванием также и строк, отмеченных знаком %.

Назначение битов в CSR-регистрахдолжно соответствовать табл. A.VI - А.Х.

Таблица A.VI

Назначение битовобязательного регистра CSR-0 в модулях подсистемы ФБ-1(соответствует табл. ХIIb)

В этой и последующих таблицахномера битов, которым предшествует буква S или С, указывает на то, чтоданный бит является либо битом установки (S), либо битом сброса (С),связываемым с действием селективной установки / сброса. Функции битовопределены в табл. 8.3.2 (b) в стандарте ФАСТБАС. Вподсистеме ФБ-1 бит сброса старшего бита установки на 16 разрядов.

В подсистемах ФБ-3 и ФБ-4 слиниями AD <23:00> регистр CSR-0 не содержит строк,отмеченных в табл. A.VII знаком &, а в подсистемеФБ-4А с линиями AD <15:00> регистр не содержит и строк,отмеченных знаком %. В табл. A.VII и последующих таблицахдействие этих знаков такое же.

Таблица A.VII

Назначение битов обязательного регистра CSR-0 в модулях подсистем ФБ-2,ФБ-3, ФБ-4 и ФБ-4А

В подсистемах ФБ-2, ФБ-3,ФБ-4 и ФБ-4А сохранены все функции обязательного регистра CSR-0,конкретно стандартизованные в исходной табл. ХIIа.

Припрограммировании подсистем ФБ-2, ФБ-3, ФБ-4 и ФБ-4А будут применяться командыодного и того же назначения и названия, что и в ФБ-1, но приписанные всоответствии с табл. A.VII к битам с иными номерами,чем номера битов в подсистеме ФБ-1, указанные в табл. A.VI

Это позволяет, программируяфункцию в подсистеме ФБ-1 в соответствии с табл. ХIIа, передавать бит этой функции в регистрыподсистем ФБ-2, ФБ-3, ФБ-4 и ФБ-4А непосредственно по проводникам итранзисторам, не прибегая к программному интерфейсу и сохраняя максимальновозможную быстроту передачи информации, ограниченную лишь временемраспространения сигналов в средах.

Точно так же происходитпередача бита функции из малых подсистем в большие.

Регистр CSR-1. Необязательный регистр CSR-1 всоответствии со стандартом ФАСТБАС предназначен для произвольногоиспользования.

Регистр CSR-2. Конкретно стандартизованныебиты в необязательном регистре CSR-2 размещены в первых 16разрядах, чтобы сохранить все функции регистра и в малой подсистеме ФБ-4А.Назначение битов представлено в табл. A.VIII.

ТаблицаA.VIII

Назначениебитов необязательного регистра CSR-2 в модулях подсистем ФБ-2,ФБ-3, ФБ-4 и ФБ-4 А

Переходы между разрядами ADкабель-сегмента и разрядами регистра CSR# 2 показаны в табл. A.XV.

Регистр CSR# 3логического адреса имеет формат адресного слова, определенный в п. 4.1 рис. 4.1. Форматдействителен для 32-, 24- и 16-разрядных слов. Транспозиция битов не нужна.

В регистрах CSR# 4, CSR# 5, CSR# 6, CSR# 7 и CSR# 8биты либо не определены стандартом, либо использованы лишь младшие 8 битов, поэтому транспозициябитов не нужна.

Регистр CSR# 9управления таймерами определен в стандарте ФАСТБАС табл. XIV п. 8.1.2.

Таблица А.IX

Назначение битов регистра CSR# 9 в модулях подсистем ФБ-2,ФБ-3, ФБ-4 и ФБ-4А

Переходы между разрядами ADкабель-сегмента и разрядами регистра CSR#9 показаны в табл. A.XV.

В регистрах от CSR# Ah до CSR# Fh битыне определены, поэтому нет затруднений в их использовании в любых подсистемах.

Регистры от CSR# 20h до CSR# 3Fh,предназначенные для управления источниками запроса SR, должны иметь формат всоответствии с табл. А.XX.

Таблица А.Х

Формат регистров CSR# 20h до CSR# 3Fh в модулях подсистем ФБ-2, ФБ-3, ФБ-4 и ФБ-4А

Эти регистры используютсятолько внутри сегмента, поэтому транспозиция битов не нужна. В таблице s, с, d, eозначают соответственно установку, сброс, запрещение действия запроса,разрешение действия запроса. В подсистемах с 16 линиями ADобеспечивается управлением от 4 источников запроса с номерами от 0 до 3, вподсистемах с 24 линиями - от 6 источников, в подсистемах с 32 линиями - от 8источников запроса SR на каждый из регистров рассматриваемой группы.

Все остальные CSR-регистрымогут иметь 32, 24, 16 разрядов, при этом транспозиция битов в соединителяхсегментов не нужна.

А.2.7. Соединителисегментов

Каждый из двух соединенныхкрейт-сегментов имеет соединитель сегментов СС, который одной стороной включенв магистраль крейта. К другим сторонам обоих соединитель-сегментов подключеныконцы кабеля, состоящего из 63 пар проводов*. Этот кабель можно рассматриватькак кабель-сегмент, с которым связаны только два соединителя сегментов. В общемслучае с кабель-сегментом связаны несколько СС, принадлежащих крейтамразных подсистем.

* С введением трех новых линий АМ2, AM1 и АМ0 потребовалось увеличить число парпроводов с 60 до 63 пар.

А.2.7.1. Адресация к сегменту с меньшей длиной слова АD

А.2.7.2. Адресация к сегменту с большей длиной слова AD

А.2.7.3. Типы соединителейсегментов

В подсистемахФБ-2 и ФБ-3 используется соединитель сегментов в виде модуля единичной ширины.На передней панели друг над другом расположены два разъема С-96 для соединенияс кабель-сегментом.

Разъемы, соединяющие модульСС с кабель-сегментом, определены в п. А.2.7.6.

В подсистеме ФБ-4используется соединитель сегментов двойной ширины на печатной плате(100×160) мм. На передней панели рядом расположены два разъема С-96 длясоединения с кабель-сегментом. Сегментный разъем идентичен нижнему сегментному разъемусоединителя сегментов S-3, включая расположениеконтактов.

В подсистеме ФБ-4Асоединитель сегментов и 16-разрядный процессор-контроллер крейта объединены водном модуле. В зависимости от мощности и сложности процессора все устройствоможет быть выполнено в модуле двойной ширины или в более широком модуле.Назначение контактов сегментного разъема должно соответствовать табл. A.V.

А.2.7.4. CSR-регистры в соединителяхсегментов

Таблица A.XI

Назначение битов регистра CSR# 0-CC в соединителях на ближней стороне в подсистемах ФБ-2, ФБ-3, ФБ-4 иФБ-4А

Переходы междуразрядами кабель-сегмента и разрядами регистра CSR# 0 соединителя сегментаопределены в табл. A.XIV.

А.2.7.5. Транспозициябитов в соединителях сегментов

В стандарте ФАСТБАС(подсистема ФБ-1) во всех без исключения регистрах управления и статуса (как вфункциональных модулях, так и в соединителях сегментов) конкретно определеныназначения не более 16 битов. Это позволяет все конкретно определенные функциилюбого регистра реализовать в 16-разрядном регистре, т.е. и в самой младшейподсистеме ФБ-4А, как принято в п. А.2.6.2).

Однако в стандарте ФАСТБАСнекоторые из определенных функций приписаны к старшим разрядам, например AD<31>, AD <30>. Это требует транспозиции битов в областьразрядов AD <15:00> регистров управления и статусаподсистем ФБ-2, ФБ-3, ФБ-4, ФБ-4А в соответствии с расположением функции втаблицах, входящих в пп. А.2.6.2 иА.2.7.4.

В схеме транспозиции битов(рис. 49) дан пример транспозиции адресныхбитов AD <31> и AD <XX> в более младшие разрядымагистрали подсистемы и, соответственно, разряды регистров управления и статусав модулях. Транспозиторы битов (ТБ) входами присоединены к повторителям (нарисунке не показаны) сигналов, получаемых от кабель-сегмента, а выходы ТБприсоединены к линиям AD крейт-сегмента. В адресномцикле в случае обращения к области регистров управления и статуса (см. табл. VI), когда MS-1 или MS-3 икогда значение кода на линиях AD <31:00> являетсяадресом выбираемого регистра, устройство управления открывает нужный ТБ ипередаваемый бит попадает в нужный разряд регистра и магистрали подсистемы.

Ключи ТБ могут передаватьсигналы в обоих направлениях. При передаче из крейта подсистемы вкабель-сегмент на УУ поступает код, образующийся на младших 16 линиях ADкрейта.

При обращении к областиадресов данных транспозиция битов не выполняется, адреса данных проходят безизменений, как и сами данные в цикле данных.

1 - кабель-сегмент; 2 - соединительсегментов; 3 - крейт-сегмент; ТВ - транспозиторы битов; УУ -устройство управления

Рис. 49. Транспозиция битов всоединителях сегментов.

Ниже следуют таблицы ТБ -переходов между разрядами AD в кабель-сегменте икрейт-сегменте.

Таблица XII

Переходы между разрядами AD кабель-сегмента и разрядамирегистра CSR# 0-CC на ближней стороне соединителя сегментов подсистем ФБ-2, ФБ-3, ФБ-4 иФБ-4А

Таблица XIII

Переходы в соединителях сегментов подсистем ФБ-2, ФБ-3, ФБ-4, ФБ-4Амежду разрядами кабель-сегмента AD и разрядами магистраликрейта при выборке регистра CSR# 0 модулей

Таблица A.XIV

Переходы в соединителях сегментов подсистем ФБ-2, ФБ-3, ФБ-4 и ФБ-4Амежду разрядами AD кабель-сегмента и разрядами AD крейт-сегмента при выборке необязательного регистра CSR# 2 модулей

Таблица A.XV

Переходы в соединителях сегментов подсистем ФБ-2, ФБ-3, ФБ-4 и ФБ-4Амежду разрядами AD кабель-сегмента и разрядами AD крейт-сегмента при выборке регистра CSR# 9 управления таймерами модулей, а также при выборке регистра CSR# 9-СС управления таймерамисоединителя сегментов

А.2.7.6. Разъемы,соединяющие модули СС с кабель-сегментом

В подсистемах ФБ-2 и ФБ-3,при необходимости расположения разъемов сзади крейта, допускаются модулидвойной ширины с разъемами, расположенными на месте вспомогательных разъемоврядом.

Таблица A.XVI

Назначение контактов разъемов I и II в соединителях сегментов

Вставки разъемов I могутбыть типа С-64.

Колодки,располагаемые на кабеле, могут быть типа С-96 или С-64, в последним случае в кабельном жгуте проводовотсутствуют провода с функциями ряда В.

На другом конце кабеля можетбыть разъем, который служит для соединения с устройствами подсистемы ФБ-1. Вэтом случае разъем и назначение его контактов должны соответствовать стандартуФАСТБАС. В таком кабеле прокладка линий АМ2, AM1 и АМ0 необязательна.

А.2.8. Питание.

В крейтах подсистем ФБ-2,ФБ-3, ФБ-4 и ФБ-4А предусмотрены обязательные напряжения питания +5 и -5,2 В. Сучетом того, что элементы с ЭСЛ-уровнями необходимы только для формирователейсигналов в соединителях сегментов и число таких элементов невелико, смещение-2- В на базы ЭСЛ-ключей получается от диодных делителей, присоединенных кисточнику -5,2 В. Это позволило исключить линии питания - 2 В и соответствующиевыходы в источниках питания. Дополнительные напряжения питания + 15, -15 +28 Вприменяются в случаях необходимости. Все остальные характеристики источников питаниядолжны соответствовать требованиям, изложенным в гл. 15 стандарта ФАСТБАС иприложении I (пп. I.1.1 - I.1.21).

Стандарт не фиксируетдопустимую мощность, рассеиваемую в подсистемах ФБ-2, ФБ-3, ФБ 4 и ФБ-4Апечатной платой со смонтированными компонентами, поскольку этот параметрзависит от температуры и скорости движения охлаждающего воздуха, а также отдопустимой рабочей температуры компонентов. Для аппаратуры, эксплуатируемой влабораторных условиях, ориентировочно можно пользоваться нормами, провереннымив аппаратуре КАМАК и отраженными в стандарте КАМАК: в крейтах ФБ-2 и ФБ-3 - 1,4Вт/дм² площади платы без принудительной вентиляции и 4,3 Вт/дм²- при четырех вентиляторах; в ФБ-4 можно больше.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Постановлением Комитетастандартизации и метрологии СССР от 17.10.91 1622 настоящий стандарт разработанметодом прямого применения международного стандарта МЭК 935-90 сдополнительными требованиями, отражающими потребности народного хозяйства

2. ССЫЛОЧНЫЕНОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
