ГОСТ 26.013-81* «Средства измерения и автоматизации. Сигналы электрические с дискретным изменением параметров входные и выходные»

Стандарт распространяется на средства измерения и автоматизации и устанавливает параметры электрических входных и выходных сигналов тока и напряжения с дискретно изменяющимися амплитудой, длительностью, фазой и частотой, предназначенных для информационной связи между средствами измерения и автоматизации.

Обозначение: ГОСТ 26.013-81*
Название рус.: Средства измерения и автоматизации. Сигналы электрические с дискретным изменением параметров входные и выходные
Статус: действующий
Заменяет собой: ГОСТ 10938-75 «ГСП. Параметры импульсных электрических входных и выходных сигналов с дискретным изменением параметра»
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.07.1983
Разработан: Министерство приборостроения, средств автоматизации и систем управления
Утвержден: Госстандарт СССР (20.02.1981)
Опубликован: Издательство стандартов № 1981

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СРЕДСТВАИЗМЕРЕНИЯ И АВТОМАТИЗАЦИИ.
СИГНАЛЫ ЭЛЕКТРИЧЕСКИЕ С ДИСКРЕТНЫМ
ИЗМЕНЕНИЕМ ПАРАМЕТРОВ ВХОДНЫЕ И ВЫХОДНЫЕ

ГОСТ 26.013-81

ГОСУДАРСТВЕННЫЙКОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАНМинистерством приборостроения, средств автоматизации и систем управления

ИСПОЛНИТЕЛИ

Л.И.Балашова, Б.А. Дюков (руководители темы);Р.Ф. Абдеев, канд. техн. наук;Ю.Л. Богородский, канд. техн. наук;В.В. Наумченко, канд. техн. наук;Ю.В. Розан; В.А. Ацюковский; канд. техн. наук;С.К. Винокуров; Л.И. Цудечкис; А.Я. Соколов; А.П. Ащеулова; В.А. Шевяков; Г.В.Антонов; С.Н. Выборнова; М.Д. Гафанович, канд.техн. наук; Ж.А. Гусева; В.Д. Замотин; В.П. Шишкин; В.К.Хромчикова

ВНЕСЕНМинистерством приборостроения, средств автоматизации и систем управления

Член КоллегииД.В. Ковальчук

УТВЕРЖДЕНИ ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартамот 20 февраля 1981 г. № 871

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СРЕДСТВА ИЗМЕРЕНИЯ И АВТОМАТИЗАЦИИ. СИГНАЛЫ ЭЛЕКТРИЧЕСКИЕ С ДИСКРЕТНЫМ ИЗМЕНЕНИЕМ ПАРАМЕТРОВ ВХОДНЫЕ И ВЫХОДНЫЕ

Measurement and automation means. Input and output electrical signals with discrete change of parameters

ГОСТ
26.013-81

Взамен
ГОСТ 10938-75

ПостановлениемГосударственного комитета СССР по стандартам от 20 февраля 1981 г. № 871 срокдействия установлен

с01.07 1983 г.

до01.07 1988 г.

(Измененная редакция, Изм. № 2).

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на средства измерения иавтоматизации (СИА) и устанавливает параметры электрических входных и выходныхсигналов тока и напряжения (далее - сигналы) с дискретно изменяющимисяамплитудой, длительностью, фазой и частотой, предназначенных для информационнойсвязи между СИА.

(Измененная редакция, Изм. № 2).

Стандарт не распространяетсяна:

аппаратуру передачи данных,выполненную в соответствии с рекомендациями МККТТ;

интерфейсы;

СИА, поставляемые иработающие только комплектно (в части сигналов) и не рассчитанные на возможностьиспользования с иными средствами измерения и автоматизации.

Пояснение терминов,применяемых в настоящем стандарте, графические изображения видов и основныхпараметров сигналов приведены в справочных приложениях 1-3.

2. Номинальные значения(абсолютные) амплитуд (верхних уровней) для двоичных и многоуровневых сигналовследует выбирать из рядов:

(0,6); (1,2); 2,4; 6,0;12,0; 24,0 (27,0); 48,0; 60,0; 110,0; (220,0) В - для напряжений;

1; 2; 5; 10; 20; 50; 100;200; 500; 1000; 2000 мА - для токов.

Примечания:

1. Требованиенастоящего пункта не распространяется на СИА, сигналы которых формируются иливоспринимаются непосредственно интегральными микросхемами.

2. Значения,указанные в скобках, допускается применять только для СИА, разработанных довведения в действие настоящего стандарта.

3.Одновременно нормировать сигналы тока и напряжения по рядам, приведенным в п. 2, необязательно.

3. Значение амплитуды остаточного напряжения (тока) при отсутствиисигнала и (или) нижнего уровня двоичного сигнала должны выбирать из рядов: 5,10 % от номинального значения амплитуды сигнала - для выходных сигналов и 10,20, 30 % для входных сигналов.

(Измененная редакция, Изм. № 1).

4. Пределы допускаемыхотклонений амплитуд по п. 2 от номинальногозначения следует выбирать из рядов:

5; 10 % - для выходныхсигналов;

10; 20; 30 % - для входныхсигналов.

Допускается выбиратьнеодинаковые значения положительных и отрицательных отклонений.

(Измененная редакция, Изм. № 1).

5. Номинальное значениеамплитуды сигнала на выходе следует устанавливать при номинальной нагрузке(включая линию передачи), которая должна быть указана в стандартах илитехнических условиях на конкретные СИА.

6. Амплитуду выбросовдвоичного сигнала на вершине и в паузе (см. справочное приложение 2) следует выбирать изряда: 5; 10; 20 % значения амплитуды сигнала.

7. Для многоуровневыхсигналов значения промежуточных и нижних (остаточных) уровней, пределыдопускаемых отклонений и значения амплитуды выбросов сигналов должны бытьуказаны в стандартах или технических условиях на конкретные СИА.

8. Диапазоны напряжений, соответствующих высокому и низкому уровнямсигналов, формируемых или воспринимаемых СИА, имеющих на входе и (или) выходе интегральные микросхемы,должны соответствовать значениям, указанным в таблице.

Вид сигнала

Диапазон напряжений, В

Высокий уровень

Низкий уровень

Выходной

От + 2,40 до + 5,25

От 0 до + 0,50

Входной

» + 2,00 » + 5,25

» - 0,40 » + 0,80

Выходной

От + 7,70 до + 9,45

От 0 до + 0,50

Входной

» +7,00 » + 9,45

» - 0,20 » +1,40

Выходной

От + 12,00 до + 16,50

От 0 до + 1,50

Входной

» + 7,50 » +16,50

» 0 » + 6,50

Выходной *

От - 7,50 до - 20,00

От 0 до - 2,30

Входной *

» - 7,00 » - 20,00

» 0 » - 2,30

____________

* В новых разработкахне применять.

9. Номинальные значения активных длительностейимпульсов и промежутков времени между импульсами, используемых в качестве параметров дляпередачи информации, следует выбирать из ряда: (1,0; 1,6; 2,5; 4,0; 6,3)×10n с, где п - любое целое положительное число, нуль или целое отрицательноечисло не менее минус 7.

10. Активная длительностьфронтов или срезов импульсов не должна превышать 20 % длительности импульса по п. 9.

11. Пределы допускаемыхотклонений длительностей импульсов следует устанавливать в стандартах илитехнических условиях на конкретные СИА и не должны превышать ± 15 % номинального значения.

12. Номинальные значенияфазы колебаний j в радианах, заполняющихимпульс и используемых в качестве параметра при передаче информации, следуетопределять по формуле и округлять до ближайшего значения ряда R40 поГОСТ 8032-84

,

где K -0; 1; 2; ...; m - 1;

m - любое целое число от 2 до10.

(Измененная редакция, Изм. № 1).

13. Предел допускаемогоотклонения фазы колебаний от номинального значения не должен превышать ± 5 %.

14. Номинальные значениячастот синусоидальных колебаний, заполняющих импульс и используемых в качествепараметра при передаче информации, следует выбирать из рядов:

первый: 300; 315; 335; 355;375; 400; 425; 450; 500; 530; 560; 600; 630; 670; 710; 750; 800; 850; 900; 950;1000; 1060; 1120; 1250; 1320; 1400; 1500; 1600; 1700; 1800; 1900; 2000; 2120;2240; 2360; 2500; 2650; 2800; 3000; 3150; 3350 Гц;

второй: 300; 320; 340; 360;385; 405; 435; 460; 490; 520; 555; 590; 625; 665; 705; 750; 795; 850; 900; 960;1020; 1085; 1150; 1225; 1300; 1385; 1470; 1565; 1660; 1765; 1880; 2000; 2120;2255; 2400; 2550; 2710; 2880; 3020; 3240 Гц.

Примечание. Второй ряд в новых разработках не применять.

15. Предел допускаемогоотклонения частоты колебаний от номинального значения не должен превышать ± 1 %.

16. Значения длительности,фазы и частоты, не используемые в качестве параметра при передаче информации, следуетустанавливать в стандартах или технических условиях на конкретные СИА.

17. Требования к входным ивыходным сигналам, формируемым дискретным изменением сопротивленияэлектрической цепи на выходе СИА при условии, что энергия сигнала поступает вэту цепь со стороны СИА - приемника сигнала, должны быть установлены встандартах или технических условиях на конкретные СИА.

ПРИЛОЖЕНИЕ 1
Справочное

ПОЯСНЕНИЕ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В НАСТОЯЩЕМ СТАНДАРТЕ

Амплитуда сигнала -наибольшее значение, достигаемое напряжением (током) за время действия сигналабез учета выброса

Активная длительностьимпульсного сигнала - интервал времени, в течение которого значение сигналапревышает половину амплитудного значения

Активная длительность фронта(среза) импульсного сигнала - интервал времени нарастания (убывания) значенияамплитуды сигнала от 0,1 до 0,9 (от 0,9 до 0,1) номинального значения

Выброс импульсного сигнала -наибольшее мгновенное значение сигнала вызванное паразитными колебаниями

Двоичный сигнал - сигнал,параметры которого, используемые для передачи информации, могут приниматьтолько два различных значения

Многоуровневый сигнал -сигнал, параметры которого, используемые для передачи информации, могутпринимать n различных значений, где n > 2

Аппаратура передачи данных -технические средства, обеспечивающие передачу информации по линиям связи.

ПРИЛОЖЕНИЕ 2
Справочное

ПРИМЕРЫ ОСЦИЛЛОГРАММЭЛЕКТРИЧЕСКИХ СИГНАЛОВ С ДИСКРЕТНЫМ ИЗМЕНЕНИЕМ ПАРАМЕТРОВ

ПРИЛОЖЕНИЕ 3
Справочное

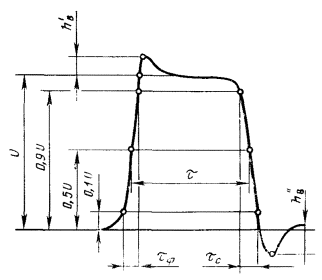

ОСНОВНЫЕ ПАРАМЕТРЫИМПУЛЬСНОГО СИГНАЛА

U - амплитуда сигнала; t - активная длительность сигнала; tф - активная длительность фронта; tс - активная длительность среза; ,  - выбросы на вершинеи в паузе
