ГОСТ 21.610-85* «СПДС. Газоснабжение. Наружные газопроводы. Рабочие чертежи»

Настоящий стандарт распространяется на рабочие чертежи наружных газопроводов (подземные, надземные) для транспортирования природных, попутных нефтяных, искусственных и смешанных газов с избыточным давлением до 1,2 МПа (12 кгс/см2), используемых в качестве топлива и сырья.
Стандарт устанавливает состав и правила оформления рабочих чертежей наружных газопроводов для объектов строительства всех отраслей промышленности и народного хозяйства.

Обозначение: ГОСТ 21.610-85*
Название рус.: СПДС. Газоснабжение. Наружные газопроводы. Рабочие чертежи
Статус: действующий
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.07.1986
Разработан: Институт "Мосгазниипроект" Управления топливно-энергетического хозяйства Исполкома Московского городского Совета народных депутатов
Утвержден: Госстрой СССР (14.11.1985)
Опубликован: Издательство стандартов № 1986



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ
ДЛЯ СТРОИТЕЛЬСТВА

ГАЗОСНАБЖЕНИЕ.НАРУЖНЫЕ ГАЗОПРОВОДЫ

РАБОЧИЕ ЧЕРТЕЖИ

ГОСТ 21.610-85

СТ СЭВ 5047-85



ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМСТРОИТЕЛЬСТВА

Москва



РАЗРАБОТАНИнститутом «Мосгазниипроект»Управления топливно-энергетическогохозяйства Исполнительногокомитета Московского городского Совета народныхдепутатов

ИСПОЛНИТЕЛИ

С.М. Жданов (руководитель темы), М. А. Маевский, Ю.С. Бесфамильный

ВНЕСЕНИсполнительным комитетом Московского городскогоСовета народных депутатов

Зам. Председателяисполкома Моссовета И. Н. Ершов

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 14ноября 1985 г. № 195



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Система проектной документации для строительства

ГАЗОСНАБЖЕНИЕ. НАРУЖНЫЕ ГАЗОПРОВОДЫ

Рабочие чертежи

System of building design documents. Gas supply.
Outside gas pipe-lines. Working drawings

ГОСТ
21.610-85

СТ СЭВ 5047-85

Постановлением Государственного комитета СССР по делам строительства от 14 ноября 1985 г. № 195 срок введения установлен



с 01.07.86



Настоящийстандарт распространяется на рабочие чертежи наружных газопроводов (подземные, надземные) длятранспортирования природных, попутных нефтяных, искусственныхи смешанных газов с избыточным давлением до 1,2 МПа(12 кгс/см2), используемых в качестветоплива и сырья.

Стандартустанавливает состав и правила оформления рабочих чертежей наружных газопроводов для объектов строительства всех отраслей промышленностии народного хозяйства.

Стандартполностью соответствует СТ СЭВ 5047-85.

(Измененная редакция, Изм. № 1).

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Рабочиечертежи наружных газопроводов выполняют в соответствии с требованияминастоящего стандарта и других стандартов Системы проектной документации для строительства (СПДС),а также норм проектирования наружных газопроводов.

1.2. В составрабочих чертежей наружных газопроводов (основной комплект рабочих чертежей марки ГСН) включают:

общие данныепо рабочим чертежам;

чертежи(планы, продольные профили) газопроводов.

К основномукомплекту рабочих чертежей марки ГСН составляют спецификацию оборудования по ГОСТ 21.110-82, ведомость потребности вматериалах по ГОСТ 21.109-80.

1.3. Газопроводына чертежах указывают условными графическимиобозначениями по ГОСТ 21.106-78 и буквенно-цифровымиобозначениями по ГОСТ 21.609-83.

При отсутствиина чертежах видимых участков газопроводов допускается обозначать подземные газопроводы сплошной толстой основной линией с необходимыми пояснениями в общих данных порабочим чертежам или на соответствующих чертежах.

1.4. Условныеграфические обозначения оборудования, арматуры, элементов газопроводов,способов прокладки газопроводов принимают по стандартам Единой системыконструкторской документации (ЕСКД) и по стандартамСПДС приведенным в справочном приложении.

1.5. Диаметр и толщину стенки газопровода указывают наполке линии-выноски.

В том случае, когда на полке линии-выноски указываютбуквенно-цифровое обозначение газопровода, диаметр и толщину стенки газопроводауказывают под полкой линии-выноски.

1.6. Масштабы изображений на чертежахдолжны соответствовать приведенным в таблице.

Наименование изображения

Масштаб

Планы газопроводов

1:200, 1:500, 1:1000, 1:2000

Продольные профили газопроводов:



по горизонтали

1:200,1:500,1:1000; 1:2000

по вертикали

1:50, 1:100

2. ОБЩИЕ ДАННЫЕ ПО РАБОЧИМ ЧЕРТЕЖАМ

2.1. Общие данные по рабочим чертежам выполняют по ГОСТ 21.102-79.

В общих указаниях, входящих в состав общих данных порабочим чертежам, кроме сведений предусмотренных ГОСТ 21.102-79, приводят требования по монтажу, испытаниям, условиям прокладки, окраске и изоляции газопроводов.

3. ПЛАНЫ ГАЗОПРОВОДОВ

3.1. Дляразработки планов газопроводов в качестве подосновы используют рабочие чертежигенеральных планов, автомобильных дорог ижелезнодорожных путей или топографические планы.

3.2. На планахгазопроводов наносят и указывают:

существующие и проектируемые здания(сооружения) в виде упрощенных контурных очертанийсплошной тонкой линией;

привязкугазопроводов к осям проектируемыхзданий (сооружений) или к наружным стенам существующихзданий (сооружений);

инженерныесети другого назначения, влияющие на прокладку проектируемых газопроводов;

диаметры итолщины проектируемых газопроводов до и после точеких изменения;

номера пикетов(ПК);

сооружения нагазопроводах, например, колодцы, конденсатосборники,контрольно-измерительные пункты, электрические перемычки, изолирующие фланцевыесоединения и электрические защиты: катодные, протекторные, электродренажные.

На планахгазопроводов, при необходимости, указывают привязкиэлементов газопроводов к ближайшим пикетам.

3.3. Планыгазопроводов допускается размешать как на отдельных листах, так и совместно с продольными профилями газопроводов.

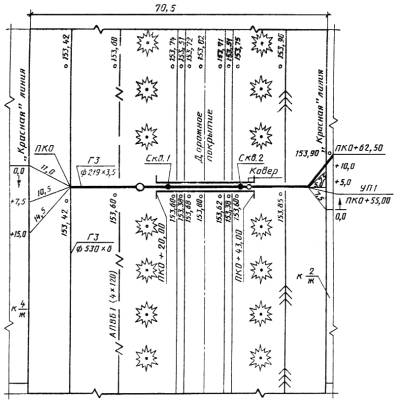

Примероформления плана газопроводов приведен на черт. 1.



Черт. 1

4. ПРОДОЛЬНЫЕ ПРОФИЛИ ГАЗОПРОВОДОВ

4.1.Продольные профили газопроводов изображают в виде разверток по осямгазопроводов.

4.2. Напродольном профиле газопровода наносят и указывают:

поверхностьземли (проектную - сплошнойтолстой основной линией, фактическую - сплошной тонкойлинией);

уровеньгрунтовых вод (штрихпунктирной тонкой линией);

пересекаемые автомобильные дороги, железнодорожные итрамвайные пути, кюветы, а также другие подземные инадземные сооружения в виде упрощенных контурных очертаний - сплошной тонкойлинией, коммуникации, влияющие на прокладку проектируемых газопроводов, суказанием их габаритных размеров и высотныхотметок;

колодцы, коверы, эстакады, отдельно стоящие опоры и другиесооружения и конструкции газопроводов в видеупрощенных контурных очертаний наружных габаритов - сплошной тонкой линией;

данные огрунтах;

отметки верхатрубы;

глубину траншеи от проектной и фактической поверхности земли;

футляры нагазопроводах с указанием диаметров, длин и привязоких к оси дорог, сооружениям, влияющим на прокладкупроектируемых газопроводов, или к пикетам;

буровыескважины.

Газопроводы диаметром 150 мм и менее допускается изображать однойлинией.

4.3. Подпродольным профилем газопровода помещают таблицу поформе 1 для подземной прокладки газопровода ипо форме 2 - для надземной прокладки.

Допускается,при необходимости, дополнять таблицы другими строками, например, «Характеристика грунта: просадочность,набухание», «Коррозионность».



Форма 1

Условный горизонт

Форма 2

Условный горизонт

4.4.Отметки дна траншеи подгазопровод проставляют в характерных точках, например,в местах пересечений с автомобильными дорогами, железнодорожными и  трамвайнымипутями, инженерными коммуникациями и сооружениями,влияющими на прокладку проектируемых газопроводов.

Отметкиуровней указывают в метрах с двумя десятичнымизнаками, длины участков газопроводов - в метрах с одним десятичным знаком, а величины уклонов - впромилле.

4.5. Принятыемасштабы продольных профилей указывают над боковикомтаблицы.

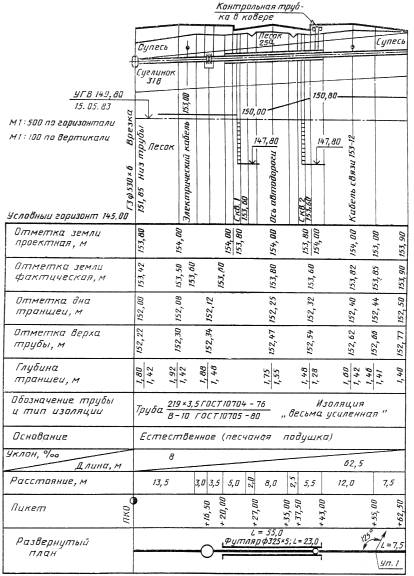

Примероформления продольного профиля газопровода приведен на черт. 2.



Черт. 2



ПРИЛОЖЕНИЕ

Справочное

ПЕРЕЧЕНЬ СТАНДАРТОВ НА УСЛОВНЫЕ ОБОЗНАЧЕНИЯ, ПОДЛЕЖАЩИХ УЧЕТУ ПРИВЫПОЛНЕНИИ ЧЕРТЕЖЕЙ НАРУЖНЫХ ГАЗОПРОВОДОВ

Обозначение стандарта

Наименование стандарта

ГОСТ 2.721-74

ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения

ГОСТ 2.780-68

ЕСКД. Обозначения уловные графические. Элементы гидравлических и пневматических сетей

ГОСТ 2.784-70

ЕСКД. Обозначения условные графические. Элементы трубопроводов

ГОСТ 2.785-70

ЕСКД. Обозначения условные графические. Арматура трубопроводная

ГОСТ 2.786-70

ЕСКД. Обозначения условные графические. Элементы санитарно-технических устройств

ГОСТ 21.108-78

СПДС. Условные графические изображения и обозначения на чертежах генеральных планов и транспорта
