ГОСТ 21.507-81* «СПДС. Интерьеры. Рабочие чертежи»

Настоящий стандарт устанавливает состав и правила оформления рабочих чертежей архитектурных решений интерьеров производственных и вспомогательных зданий всех отраслей промышленности и народного хозяйства.

Обозначение: ГОСТ 21.507-81*
Название рус.: СПДС. Интерьеры. Рабочие чертежи
Статус: действующий
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.01.1982
Разработан: ЦНИИпромзданий 127238, г. Москва, Дмитровское ш., 46 к. 2
Утвержден: Госстрой СССР (02.04.1981)
Опубликован: Издательство стандартов № 1987



ГОСУДАРСТВЕННЫЙ СТАНДАРТСОЮЗА ССР

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯСТРОИТЕЛЬСТВА

ИНТЕРЬЕРЫ



РАБОЧИЕ ЧЕРТЕЖИ



ГОСТ 21.507-81

(СТ СЭВ 4410-83)



ГОСУДАРСТВЕННЫЙСТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

Москва



ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР

Система проектной документации для строительства

ИНТЕРЬЕРЫ

Рабочие чертежи

System of design documents for construction.
Interiors. Working drawings

ГОСТ
21.507-81*

(СТ СЭВ 4410-83)

Постановлением Государственного комитета СССР по делам строительства от 2 апреля 1981 г. № 48 срок введения установлен

с 01.01.82

Несоблюдение стандарта преследуется по закону



1. Настоящий стандарт устанавливаетсостав и правила оформления рабочих чертежей архитектурныхрешений интерьеров производственных и вспомогательных здании всех отраслейпромышленности и народного хозяйства.

Стандартполностью соответствует СТ СЭВ 4410-83.

(Измененная редакция, Изм. № 1).

2. Необходимость разработки рабочихчертежей архитектурных решений интерьеровустанавливается заданием на проектирование.

3. Рабочие чертежи архитектурных решенийинтерьеров выполняют в соответствии с требованияминастоящего стандарта и других стандартов системыпроектной документации для строительства.

4. В состав рабочих чертежейархитектурных решений интерьеров включают:

рабочиечертежи, предназначенные для выполнения отделочных работ внутри здания(основной комплект рабочих чертежей марки АИ);

чертежи элементовинтерьеров, не вошедших в состав рабочих чертежейдругих марок;

ведомостьпотребности в материалах;

образцыколеров (при отсутствии номеров цвета по картотекецветовых эталонов в стандартах или ТУ).

5. В состав основного комплекта рабочихчертежей марки АИ, как правило, включают:

общие данныепо рабочим чертежам;

планы этажейздания;

виды иразвертки внутренних поверхностей стен;

планы полов и потолков;

фрагментыпланов, видов и разверток;

шаблоны;

схемытехнологических и санитарно-технических коммуникацийс опознавательной и сигнально-предупреждающейокраской;

ведомостьотделки помещений;

спецификацию.

Составосновного комплекта может быть уточнен в зависимости от особенностей интерьеров.

6. Общие данные по рабочим чертежам выполняют по ГОСТ 21.102-79.

В состав общихданных по рабочим чертежам в дополнение к данным,предусмотренным ГОСТ 21.102-79,включают ведомость отделочных и лакокрасочныхматериалов и, при необходимости, указания по отделочным работам.

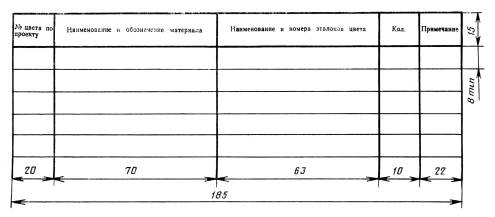

7. Ведомость отделочных и лакокрасочныхматериалов составляют по форме, приведенной на черт.1. В графах ведомости указывают:

а) в графе «№ цвета по проекту» - порядовый номер цвета, принятый в рабочих чертежахмарки АИ;

б) в графе«Наименование и обозначение материала» - наименование отделочного илилакокрасочного материала, его марку или тип по стандарту или ТУ и обозначениестандарта или ТУ;

в) в графе «Наименование и номера эталонов цвета» - принятое по стандарту илиТУ наименование цвета отделочного илилакокрасочного материала и его номер по картотеке цветовых эталонов. Приотсутствии номера цвета по картотеке цветовых эталонов в стандартах или ТУ номер цвета в графе непроставляют;

г) в графе «Кол - количество отделочных или лакокрасочных материалов каждого цвета;

д) в графе «Примечание» -дополнительные данные, например, единицы измерения, если они приняты не в штуках;ссылка на альбом образцов колеров.

Ведомость отделочных и лакокрасочных материалов

Черт.1

Записьотделочных и лакокрасочных материалов в ведомости производят по разделам,соответствующим различным видам материалов. Наименование разделов записывают вграфу «Наименование и обозначение материала» в виде заголовков и подчеркивают.

Примерзаполнения ведомости отделочных и лакокрасочных материаловприведен на черт. 2.

Ведомость отделочных и лакокрасочных материалов

Черт.2

8. Планы этажей выполняют в масштабах, предусмотренных ГОСТ 21.501-80. Виды иразвертки внутреннихповерхностен стен выполняют в масштабах 1:50 -1:500 по ГОСТ 2.302-68.

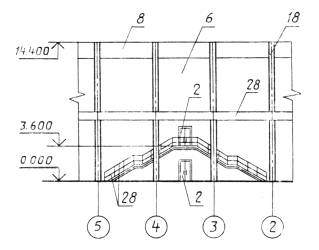

9. На планах этажей (черт. 3), видах (черт. 5) и развертках внутреннихповерхностей стен и ихфрагментах указывают (черт. 4):

координационные оси здания, расстояния между ними и крайними осями;

подъемно-транспортноеоборудование;

мебель;

элементы монументально-декоративногооформления;

марки (позиции) элементов интерьера, не учтенных восновных комплектах рабочих чертежей других марок;

границы участков пола (на планах этажей при отсутствии плана полов) и стен (на видах и развертках внутренних поверхностей стен), различных по материалу, цвету и рисунку;

номер цвета поверхности элементов интерьера по проекту;

ссылки нафрагменты.

На планах этажей, кроме того,указывают обозначения и ограждения проходов ипроездов, расположение мебели, внутреннего озеленения, а такженаименования или номера помещений и технологическихучастков по ГОСТ 21.501-80.

(Измененная редакция, Изм. № 1).

10. Планы полов и потолков выполняют вмасштабах 1:20 - 1:100 по ГОСТ2.302-68.



Черт.3



Черт.4



Черт.5

11. На планах полов и их фрагментах (черт. 6) указывают:

координационные оси здания;

рисунок покрытия пола или ссылки на соответствующиефрагменты плана полов;

номер цветапокрытия пола.

Допускается рисунок пола выявлять сплошной толстойлинией, ограничивающей контуры элементов рисунка,или штриховкой элементов сплошной тонкой линией.



Черт. 6

(Измененная редакция, Изм. № 1).

12. На планах потолков (черт. 7) указывают:

координационныеоси здания;

размещение имарки светильников, решеток вентиляционных устройств и других элементов потолков,не учтенных в основных комплектах рабочих чертежей других марок.

13. Масштабы фрагментов планов, видов,разверток и разрезов принимают по ГОСТ 2.302-68 с учетом сложности чертежа.

14. Шаблоны выполняют, как правило, вмасштабе 1:1.

15. Номер цвета поверхности элементаинтерьера на планах и их фрагментах, видах и развертках указывают арабскими цифрами на полке линии-выноски(черт. 8а и б).

Допускается отодной полки проводить две и более линииыноски (черт. 9).

Номерпреобладающего цвета поверхностей элементовдопускается не наносить на чертежах, а оговариватьего в общих указаниях.

Отделку поверхностейштукатуркой, окраской, оклейкой обоями и другими материалами, которыепрактически не влияют на толщину конструкций, не изображают.

Отделкуповерхностей облицовкой из материалов, влияющих на толщину конструкций, например:камнем, деревом, металлическими и керамическими материалами, изображают на планах и в разрезах,выполненных в масштабе М1:50 и мельче, однойсплошной тонкой линией независимо от количества слоев. Выносные надписи кмногослойной отделке наносят по ГОСТ 21.105-79.

Высотуоблицовки допускается указывать в плане в круглых скобках (черт. 9а). Если облицовка начинается не от уровня пола,то, кроме того, допускается перед скобками указывать расстояние от уровня поладо низа облицовки (черт. 9б).

(Измененная редакция, Изм. № 1).

16. Ведомость отделки помещений выполняют по форме 1 ГОСТ 21.501-80 с учетом следующего:

в графах «Видотделки» дополнительно указывают номер цвета по проекту в соответствии сведомостью отделочных и лакокрасочных материаловили, при наличии чертежа, на котором указаны номера цвета, приводят ссылку наэтот чертеж. Например: «Окраска - цвет № 2»; «Плитка керамическая - цвет № 17»или «См. черт. 5».

В ведомостиотделки помещений, при необходимости, приводят дополнительные графы, в которыхуказывают рекомендуемые цвета окраски технологического оборудования.

В примечаниипод таблицей делают запись: «Номера цвета и соответствующий материал отделкисм. ведомость отделочных и лакокрасочных материалов в общих данных по рабочимчертежам».



Черт.7





17. Спецификациюк рабочим чертежам основного комплекта марки АИвыполняют по форме 1 или 2 ГОСТ 21.104-79.

В спецификацию включают элементы интерьера, не учтенные в спецификациях к рабочим чертежам основных комплектов других марок.

18. Ведомость потребности в материалахвыполняют по ГОСТ 21.109-80.

В ведомостьвключают материалы, потребные для выполнения отделочных работ и изготовленияэлементов интерьера ине учтенные в ведомостях потребности в материалах, выполненных по рабочимчертежам основных комплектов других марок.

19. Образцы колеров (цвета), принятых врабочих чертежах основного комплекта марки АИ,выполняют на листах размерами 52´148 мм. На оборотной стороне каждого образцауказывают наименование и номер цвета по проекту.

Листы собразцами колеров брошюруютв порядке возрастания номеров в виде альбома.

20. Альбомобразцов колеров должениметь титульный лист, который является первым листом альбома. Натитульном листе (черт. 10) указывают:

наименованиеминистерства иливедомства, в систему которого входит организация,разработавшая образцы колеров, и наименование этой организации;

наименованиепредприятия, в состав которого входит здание;

наименованиездания;

наименование иобозначение альбома;

год выпускаальбома.

На обратной стороне титульного листа (черт. 11)помещают фамилии, подписиначальника отдела (сектора) и исполнителей, а также дату подписания документа.



Черт. 10

Черт. 11
