ГОСТ 9.510-93 «ЕСЗКС. Полуфабрикаты из алюминия и алюминиевых сплавов. Общие требования к временной противокоррозионной защите, упаковке, транспортированию и хранению»

Стандарт распространяется на полуфабрикаты из алюминия и алюминиевых сплавов и устанавливает общие требования к выбору средств временной противокоррозионной защиты, упаковке, транспортированию и хранению.

Обозначение: ГОСТ 9.510-93
Название рус.: ЕСЗКС. Полуфабрикаты из алюминия и алюминиевых сплавов. Общие требования к временной противокоррозионной защите, упаковке, транспортированию и хранению
Статус: действующий
Заменяет собой: ГОСТ 9.011-79 «Единая система защиты от коррозии и старения. Полуфабрикаты из алюминия и алюминиевых сплавов. Общие требования к временной противокоррозионной защите, упаковке и транспортированию» ГОСТ 9.081-77 «Единая система защиты от коррозии и старения. Полуфабрикаты из алюминиевых и магниевых сплавов. Общие требования к временной противокорозионной защите и хранению» (в части полуфабрикатов из алюминия и алюминиевых сплавов)
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.01.1996
Разработан: ТК 297 "Материалы и полуфабрикаты из легких и специальных сплавов
Утвержден: Межгоссовет по стан.,метр. и сертиф. (15.03.1994)<br>Госстандарт России (26.12.1994)
Опубликован: Издательство стандартов № 1995

ГОСТ 9.510-93

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА ЗАЩИТЫ
ОТ КОРРОЗИИ И СТАРЕНИЯ

ПОЛУФАБРИКАТЫ ИЗ АЛЮМИНИЯ
И АЛЮМИНИЕВЫХ СПЛАВОВ

ОБЩИЕ ТРЕБОВАНИЯ К ВРЕМЕННОЙ
ПРОТИВОКОРРОЗИОННОЙЗАЩИТЕ, УПАКОВКЕ,
ТРАНСПОРТИРОВАНИЮИ ХРАНЕНИЮ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ,
МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1 РАЗРАБОТАНТК 297 «Материалы и полуфабрикаты из легких и специальных сплавов»

ВНЕСЕНГосстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии исертификации 15 марта 1994 г. (отчет Технического секретариата № 1)

За принятие проголосовали:

Наименование государства

Наименование национального органа стандартизации

Республика Азербайджан

Азгосстандарт

Республика Беларусь

Белстандарт

Республика Казахстан

Госстандарт Республики Казахстан

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Туркменистан

Главгосинспекция Туркменистана

Украина

Госстандарт Украины

3 Постановлением КомитетаРоссийской Федерации по стандартизации, метрологии и сертификации от 26.12.94 №352 межгосударственный стандарт ГОСТ 9.510-92 введен в действие непосредственнов качестве государственного стандарта Российской Федерации с 01.01.96

4 ВЗАМЕН ГОСТ 9.011-79 иГОСТ 9.081-77 (в части полуфабрикатов из алюминия и алюминиевых сплавов)

СОДЕРЖАНИЕ

ГОСТ9.510-93

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система защиты от коррозиии старения

ПОЛУФАБРИКАТЫИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ

Общие требования к временнойпротивокоррозионной защите,
упаковке, транспортированию и хранению

Unified system of corrosion and ageing protection.

Aluminium and aluminium alloys semifinished products.

General requirements for temporary anticorrosive protection,
packing, transportation and storage

Датавведения 1996-01-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящийстандарт распространяется на полуфабрикаты из алюминия и алюминиевых сплавов иустанавливает общие требования к выбору средств временной противокоррозионнойзащиты, упаковке, транспортированию и хранению.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящемстандарте использованы ссылки на следующие стандарты:

ГОСТ 9.010-80ЕСЗКС. Воздух сжатый для распыления лакокрасочных материалов. Техническиетребования. Методы контроля

ГОСТ9.014-78 ЕСЗКС. Временная противокоррозионная защита изделий. Общиетребования

ГОСТ9.031-74 ЕСЗКС. Покрытия анодно-окисные полуфабрикатов из алюминия и егосплавов. Общие требования и методы контроля

ГОСТ 201-76Тринатрийфосфат. Технические условия

ГОСТ 202-84Белила цинковые. Технические условия

ГОСТ515-77 Бумага упаковочная битумированная и дегтевая. Технические условия

ГОСТ 645-89Бумага кабельная для изоляции кабелей на напряжение от 10 до 500 кВ.Технические условия

ГОСТ745-79 Фольга алюминиевая для упаковки. Технические условия

ГОСТ 101-72Бензины авиационные. Технические условия

ГОСТ 1760-86Подпергамент. Технические условия

ГОСТ 1931-80Бумага электроизоляционная намоточная. Технические условия

ГОСТ 2228-81Бумага мешочная. Технические условия.

ГОСТ2263-79 Натрий едкий технический. Технические условия

ГОСТ 2477-65Нефть и нефтепродукты. Метод определения содержания воды

ГОСТ 2488-79Церезин. Технические условия

ГОСТ2695-83 Пиломатериалы лиственных пород. Технические условия

ГОСТ 2991-85 Ящикидощатые неразборные для грузов массой до 500 кг. Общие технические условия

ГОСТ 3134-78Уайт-спирит. Технические условия

ГОСТ3282-74 Проволока стальная низкоуглеродистая общего назначения. Техническиеусловия

ГОСТ 3553-87Бумага телефонная. Технические условия

ГОСТ3560-73 Лента стальная упаковочная. Технические условия

ГОСТ 3956-76Силикагель технический. Технические условия

ГОСТ 4028-63Гвозди строительные. Конструкция и размеры

ГОСТ4034-63 Гвозди тарные круглые. Конструкция и размеры

ГОСТ4598-86 Плиты древесно-волокнистые. Технические условия

ГОСТ 5100-85Сода кальцинированная техническая. Технические условия

ГОСТ 5530-81Ткани упаковочные и технического назначения. Технические условия

ГОСТ 5959-80Ящики из листовых древесных материалов неразборные для грузов массой до 200 кг.Общие технические условия

ГОСТ6009-74 Лента стальная горячекатаная. Технические условия

ГОСТ 6370-83Нефть, нефтепродукты и присадки. Метод определения механических примесей

ГОСТ6449.1-82 Изделия из древесины и древесных материалов. Поля допусков длялинейных размеров и посадки

ГОСТ 6707-76Смазки пластичные. Метод определения свободных щелочей и свободных органическихкислот

ГОСТ6659-83 Картон обивочный водостойкий. Технические условия

ГОСТ7016-82 Изделия из древесных материалов. Параметры шероховатостиповерхности

ГОСТ 8273-75Бумага оберточная. Технические условия ГОСТ 8433-81 Вещества вспомогательныеОП-7 и ОП-10. Технические условия

ГОСТ8486-86 Пиломатериалы хвойных пород. Технические условия

ГОСТ 8505-80Нефрас С50/170. Технические условия

ГОСТ8828-89 Бумага-основа и бумага двухслойная водонепроницаемая упаковочная.Технические условия

ГОСТ 9078-84Поддоны плоские. Общие "технические условия

ГОСТ9557-87 Поддон плоский деревянный размером 800х1200 мм. Технические условия

ГОСТ9569-79 Бумага парафинированная. Технические условия

ГОСТ9570-84 Поддоны ящичные и стоечные. Общие технические условия

ГОСТ10198-91 Ящики деревянные для грузов массой св. 200 до 2000 кг. Общие техническиеусловия

ГОСТ10354-82 Пленка полиэтиленовая. Технические условия

ГОСТ 10396-84Бумага кабельная крепированная. Технические условия

ГОСТ 10877-76Масло консервационное К-17. Технические условия

ГОСТ 11382-76Нефтепродукты. Метод определения числа нейтрализации потенциометрическимтитрованием

ГОСТ 11836-76Бумага для билетов. Технические условия

ГОСТ13078-81 Стекло натриевое жидкое. Технические условия

ГОСТ 13726-78Листы из алюминия и алюминиевых сплавов. Технические условия

ГОСТ 13843-78Катанка алюминия. Технические условия

ГОСТ 14192-77Маркировка грузов

ГОСТ 14838-78Проволока из алюминия и алюминиевых сплавов для холодной высадки. Техническиеусловия

ГОСТ 15102-75Контейнер универсальный металлический закрытый номинальной массой брутто 5,0 т.Технические условия

ГОСТ15150-69 Машины, приборы и другие технические изделия. Исполнения дляразличных климатических районов. Категории, условия эксплуатации, хранения итранспортирования в части воздействия климатических факторов

ГОСТ 15171-78Присадка АКОР-1. Технические условия

ГОСТ15846-79 Продукция, отправляемая в районы Крайнего Севера и труднодоступныерайоны. Упаковка, маркировка, транспортирование и хранение

ГОСТ16295-93 Бумага противокоррозионная. Технические условия

ГОСТ 16711-84Основа парафинированной бумаги. Технические условия

ГОСТ 17308-88 Шпагаты.Технические условия

ГОСТ 29231-91Шнуры хлопчатобумажные крученые. Технические условия

ГОСТ18477-79 Контейнеры универсальные. Типы, основные параметры и размеры

ГОСТ 19113-84Канифоль сосновая. Технические условия

ГОСТ 30090-93Ткани мешочные. Технические условия

ГОСТ 19537-83Смазка пушечная. Технические условия

ГОСТ 19667-74Контейнер специализированный групповой массой брутто 5,0 т для штучных грузов

ГОСТ 20435-75Контейнер универсальный металлический закрытый номинальной массой брутто 3,0 т.Технические условия

ГОСТ 20799-88Масла индустриальные. Технические условия

ГОСТ 21488-76Прутки прессованные из алюминия и алюминиевых сплавов. Технические условия

ГОСТ21650-76 Средства скрепления тарно-штучных грузов в транспортных пакетах.Общие требования

ГОСТ22225-76 Контейнеры универсальные массой брутто 0,625 и 1,25 т. Техническиеусловия

ГОСТ22831-77 Поддоны плоские деревянные массой брутто 3,2 т размером 1200х1600и 1200х1800 мм. Технические условия

ГОСТ 23436-83Бумага кабельная для изоляции силовых кабелей на напряжение до 35 кВвключительно. Технические условия

ГОСТ 24454-80Пиломатериалы хвойных пород. Размеры

ГОСТ24634-81 Ящики деревянные для продукции, поставляемой для экспорта. Общиетехнические условия

ГОСТ 24597-81Пакеты тарно-штучных грузов. Основные параметры и размеры

3 ОБЩИЕ ПОЛОЖЕНИЯ

3.1 Требованиянастоящего стандарта учитываются при изготовлении, хранении и транспортированииполуфабрикатов из алюминия и алюминиевых сплавов и являются основанием приразработке нормативно-технической документации (НТД) на полуфабрикатыконкретного вида.

3.2 Материалыполуфабрикатов, подлежащих хранению и транспортированию, должны соответствоватьтребованиям НТД.

3.3 Средства иметоды временной противокоррозионной защиты должны обеспечивать защиту откоррозии полуфабрикатов на весь период транспортирования и хранения употребителя в течение 15 сут. в условиях, исключающих попадание атмосферныхосадков, а также длительного хранения у потребителя.

3.4 Средстваподготовки поверхности, временной защиты, упаковочные средства и тара должнысоответствовать требованиям НТД.

3.5 Консервацияполуфабрикатов включает подготовку поверхности, применение (нанесение) средстввременной противокоррозионной защиты и упаковывание.

3.6 Консервациюполуфабрикатов проводят в специально оборудованных помещениях или специальнооборудованных участках цехов.

Требования кучасткам консервации - по ГОСТ9.014.

3.7 Техникабезопасности - по ГОСТ9.014.

4 ВРЕМЕННАЯ ПРОТИВОКОРРОЗИОННАЯ ЗАЩИТА

4.1 Временнойпротивокоррозионной защите изготовителем на период транспортирования и храненияу потребителя в течение 15 сут. в условиях, исключающих попадание атмосферныхосадков, подлежат ленты в рулонах (торцы), листы, круги (диски), гнутыепрофили, прессованные прутки диаметром не более 22 мм, прессованные профилидиаметром описанной окружности до 350 мм из алюминиевых сплавов с содержаниеммеди более 0,5 %, кроме сплава марки 1925, прессованные панели,холодно-деформированные трубы, проволока в бухтах, штампованные поковки массойне более 2,5 кг, штампованные поковки с необрабатываемой потребителемповерхностью, поковки и штампованные поковки после обработки резанием(обдирки).

По согласованиюс потребителем допускается указанные полуфабрикаты не подвергать временнойпротивокоррозионной защите.

Примечания:

1 По согласованию с потребителемвременной противокоррозионной защите подвергают прессованные прутки диаметромболее 22 мм из алюминиевых сплавов с содержанием меди более 0,5 %.

2 По согласованию с потребителемдопускается промасливание всей поверхности ленты технологической смазкой«Укринол-202»*.

3 Холоднодеформированные трубы изалюминия всех марок и алюминиевых сплавов марок АМц и АД31 допускаетсяподвергать временной противокоррозионной защите только по наружной поверхности.

* Здесь и далее по тексту материалы, отмеченные знаком*, изготавливаютпо НТД.

4.2 Не подлежат временной противокоррозионной защите изготовителем напериод транспортирования и хранения у потребителя в течение 15 сут. следующиеполуфабрикаты: катаные полосы, листовые прокатно-сварные заготовки длятеплообменников, плиты, прессованные прутки диаметром более 22 мм, прессованныепрутки в бухтах, прессованные профили с диаметром описанной окружности до 350мм из алюминия всех марок и алюминиевых сплавов с содержанием меди до 0,5 % ииз сплавов марок 1925, ВД1, АВД1-1, АКМ, профили: прессованные диаметромописанной окружности более 350 мм, электротехнического назначения, профилитолщиной полки более 4,0 мм, имеющие номинальные габаритные размеры более 100мм, прессованные шины: электротехнического назначения, в бухтах, прессованныеленты, прессованные трубы (в том числе крупногабаритные), в бухтах,Холоднодеформированные трубы в бухтах, сварные трубы в бухтах, штампованныепоковки массой более 2,5 кг, а также полуфабрикаты, подвергаемые механическойобработке со всех сторон.

По согласованиюс потребителем указанные полуфабрикаты подвергают временной противокоррозионнойзащите.

4.3 Приотправке всех видов полуфабрикатов в районы Крайнего Севера и труднодоступныерайоны они подлежат временной противокоррозионной защите, кроме бурильных труб,на которых противокоррозионной защите подвергают только бурильные замки.

4.4 Всеполуфабрикаты перед длительным хранением подлежат временной противокоррозионнойзащите.

Допускается неконсервировать полуфабрикаты при сроке хранения до 1 года в отапливаемомхранилище.

4.5 Средствавременной противокоррозионной защиты полуфабрикатов на период транспортированияи хранения у потребителя в течение 15 сут. приведены в таблице 1.

Таблица 1

Средство временной противокоррозионной защиты

Защищаемый полуфабрикат

Особенности применения

1 Масло индустриальное марки И-12А или И-20А по ГОСТ 20799 при концентрации 90-95 %; присадка АКОР-1 по ГОСТ 15171 при концентрации 5-10 %

Ленты в рулонах; листы; профили; прутки; трубы; проволока; панели; штампованные поковки

Без подогрева или с подогревом до температуры 313-353 К (40-80 °С)

2 Масло индустриальное марки И-12А или И-20А по ГОСТ 20799 при концентрации 90-96 %; присадка АКОР-1 по ГОСТ 15171 при концентрации 5-10 %; вазелин технический* при концентрации 10-15 %

Ленты в рулонах; листы; профили; прутки; трубы; панели; штампованные поковки

Проволока

С подогревом до температуры 313-353 К (40- 80 °С)

С подогревом до температуры 368 К (95°С)

3 Для применения в зимнее время (температура не более +5°С):

масло индустриальное марки И-12А или И-20А по ГОСТ 20799 при концентрации 70 %; вазелин технический* при концентрации 30 %

Ленты в рулонах; листы; трубы; штампованные поковки

С подогревом до температуры 333-353 К (60-80оС)

Для применения в летнее время (температура не более +5°С):

масло индустриальное марки И-12А или И-20А по ГОСТ 20799 при концентрации 50 %; вазелин технический* при концентрации 50 %

То же

То же

4 Масло консервационное марки К-17 по ГОСТ 10877

Штампованные поковки

-

5 Бумага промасленная или непромасленная следующих сортов: телефонная по ГОСТ 3553 ; для билетов по ГОСТ 11836; прокладочно-упаковочная для резиновой обуви по НТД; основа парафинированной бумаги марки ОДП-35 по ГОСТ 16711

Ленты в рулонах; листы; круги

Промасливание бумаги проводится составами по подпунктам 1-3 настоящей таблицы

6 Бумага липкая следующих сортов: телефонная по ГОСТ 3553 ; электроизоляционная намоточная по ГОСТ 1931; кабельная по ГОСТ 645 и ГОСТ 23436

Листы

Липкий слой на бумаге образуется нанесением на поверхность резинового или полиизобутиленового клея1

7 Покрытия анодно-окисные по ГОСТ 9.031

Профили; панели; трубы; штампованные поковки

-

8 Линасиль ИФХАН-1Н*

То же

Необходима дополнительная упаковка в чехлы из полиэтиленовой пленки толщиной 0,10-0,20 мм по ГОСТ 10354

9 Силикагель технический по ГОСТ 3956

»

10 Бумага противокоррозионная марок МБГИ-3-40 и МБГИ-8-40 по ГОСТ 16295

»

1Резиновый или полиизобутиленовый клей представляет собой раствор резиновой смеси или полиизобутилена, канифоли по ГОСТ 19113, белил цинковых по ГОСТ 202 , церезина по ГОСТ 2488, масла индустриального по ГОСТ 20799 в нефрасе по НТД.

4.6 Средства временной противокоррозионной защитыполуфабрикатов при длительном хранении приведены в таблице 2.

Таблица2

Средство временной противокоррозионной защиты

Срок хранения, год не более

1 Масло индустриальное марки И-12А или И-20А по ГОСТ 20799 при концентрации 90-95 %;

присадка АКОР-1 по ГОСТ 15171 при концентрации 5-10 %

101)

2 Масло индустриальное марки И-12А или И-20А по ГОСТ 20799 при концентрации 80-85 %;

присадка АКОР-1 по ГОСТ 15171 при концентрации 5-10 %;

вазелин технический* при концентрации 10-15 %

101)

3 Масло консервационное марки К-17 по ГОСТ 10877 или НГ-203 (Б, В)*

101)

4 Покрытие анодно-окисное по ГОСТ 9.031

10

5 Бумага противокоррозионная марок МБГИ-3-40 или МБГИ-8-40 по ГОСТ 16295

32)

6 Линасиль ИФХАН-1Н*

102)

1) Срок защитыполуфабрикатов, законсервированных маслами, приведен при их прокладке бумагой,промасленной этими же маслами.

Допускается хранение безпрокладки бумагой.

2) Срок защиты полуфабрикатов с использованием противокоррозионной бумагиили линасиля дан при их упаковке в полиэтиленовую пленку толщиной 0,15-0,20 ммпо ГОСТ10354 с обеспечением герметизации и защиты от механических повреждений.

4.7 Подготовкуповерхности полуфабрикатов перед консервацией проводят в соответствии сприложением А.

4.8 Технологиявременной противокоррозионной защиты полуфабрикатов установленными средствамиприведена в приложении Б.

4.9 Способырасконсервации полуфабрикатов приведены в приложении В.

4.10 Контролькачества нанесения средств временной противокоррозионной защиты осуществляетсясоблюдением всех стадий технологического процесса в соответствии с требованияминастоящего стандарта.

4.11Дополнительные требования к временной противокоррозионной защите полуфабрикатовустанавливают в НТД на полуфабрикаты конкретного вида.

5 УПАКОВКА

5.1 Упаковкаслужит для предотвращения или ограничения воздействия климатических факторов,сохранения средств временной противокоррозионной защиты, предохранения отзагрязнения и механических повреждений, создания удобств припогрузочно-разгрузочных работах, транспортировании и хранении.

5.2Полуфабрикаты подразделяют следующим образом:

упакованные втару;

упакованные безтары (увязанные в пучки, пачки, рулоны, бухты);

без упаковки.

5.3Для упаковки полуфабрикатов используют:

бумагуупаковочную битумированную по ГОСТ515;

подпергамент поГОСТ 1760;

бумагу мешочнуюмарок В-70 и В-78 по ГОСТ 2228;

бумагутелефонную по ГОСТ3553;

бумагудвухслойную водонепроницаемую упаковочную марки ДБ по ГОСТ8828;

бумагуоберточную марок А и В цвета естественного волокна по ГОСТ 8273;

бумагупарафинированную по ГОСТ 9569; бумагукабельную крепированную по ГОСТ 10396;

бумагу длябилетов по ГОСТ 11836;

бумагупрокладочно-упаковочную для резиновой обуви по НТД;

основупарафинированной бумаги марки ОДП-35 по ГОСТ 16711;

бумагукабельную марки К-080 по ГОСТ 23436;

картонобивочный водостойкий по ГОСТ 6659;

ткани упаковочныеи технического назначения по ГОСТ 5530;

ткани льняные иполульняные мешочные по ГОСТ 30090;

синтетическиеили нетканые материалы*;

фольгуалюминиевую для упаковки по ГОСТ 745;

ленту изалюминия всех марок или алюминиевого сплава марки АКМ, отожженную по ГОСТ 13726;

лентуотожженную плакированную из сплава марки АЖ* или АМг2*;

пленкуполиэтиленовую толщиной 0,10-0,20 мм по ГОСТ 10354.

5.4 Допускаетсяприменять другие виды упаковочных материалов при условии обеспечения требованийна уровне настоящего стандарта.

5.5При погрузочно-разгрузочных работах, хранении и транспортировании применяют:

ящики дощатыенеразборные для грузов массой до 500 кг по ГОСТ 2991;

ящики излистовых древесных материалов неразборные для грузов массой до 200 кг по ГОСТ5959;

ящики дощатыедля грузов массой свыше 500 до 20000 кг по ГОСТ10198;

ящикидеревянные для продукции, поставляемой для экспорта по ГОСТ24634;

ящики дощатыерешетчатые для листов в соответствии с приложением Г (рисунок 1);

ящики дощатыекомбинированные для листов в соответствии с приложением Г (рисунок 2);

Ящик дощатый решетчатый типа I

1 - поперечный брус, 2шт.; 2 - продольная планка; 3 - поперечная планка; 4 - продольный брус, 2 шт.;5 - гвозди К3´70; 6 - гвозди К2´40; 7 - гвозди К4´100; 8 - стальная лента 0,4-0,5´20.

*Размеры для справок.

Рисунок1

Ящик дощатый комбинированный типа II

1 - поперечный брус, 2 шт.; 2 - продольнаяпланка; 3 - поперечная планка; 4 - продольный брус, 2 шт.; 5 -гвозди К3´70; 6 - гвозди К2´40; 7 - гвозди К4´100; 8 - стальная лента 0,4-0,5´20; 9 - фанера

* Размерыдля справок.

Рисунок 2

ящики дощатыерешетчатые для прутков, профилей и труб в соответствии с приложением Г(рисунок 3);

ящики дощатыекомбинированные для прутков, профилей и труб в соответствии с приложением Г(рисунок 4);

ящики дощатыедля листов*;

ящики дощатыедля прутков, профилей и труб*;

контейнерыуниверсальные металлические закрытые номинальной массой брутто 5,0 т по ГОСТ15102;

контейнерыуниверсальные по ГОСТ 18477;

контейнерыспециализированные групповые массой брутто 5,0 т для штучных грузов по ГОСТ19667;

контейнерыуниверсальные металлические номинальной массой брутто 3,0 т по ГОСТ 20435;

контейнерыуниверсальные массой брутто 0,625 и 1,25 т по ГОСТ22225;

контейнеры специализированные*;

поддоны плоскиепо ГОСТ9078;

поддоны плоскиедеревянные размером 800´1200 мм по ГОСТ9557;

поддоны ящичныеи стоечные по ГОСТ 9570;

поддоны плоскиедеревянные массой брутто 3,2 т, размером 1200´1600 и 1200´1800 мм по ГОСТ22831;

поддоны плоскиедеревянные многооборотные для листов массой до 4000 кг*;

тару разборнуюмногооборотную для листов массой до 10000 кг*;

кассетыпакетирующие металлические многооборотные для листов массой до 7000 кг* и 10000кг*;

тару разборнуюмногооборотную для лент в рулонах*;

тару разборнуюмногооборотную для прутков, профилей, труб и продукции в бухтах массой до 3000кг*;

тару разборнуюмногооборотную для панелей массой до 10000 кг*;

тару разборнуюмногооборотную металлическую для штамповок*;

таруспециальную многооборотную металлическую для заготовок листовыхпрокатно-сварных для теплообменников*;

обрешетки(циновки) деревянные для прутков, профилей и труб*;

тару мягкую*.

5.6 Допускается применять другие виды тары, изготовленные по чертежамизготовителя, при условии обеспечения требований на уровне настоящего стандарта

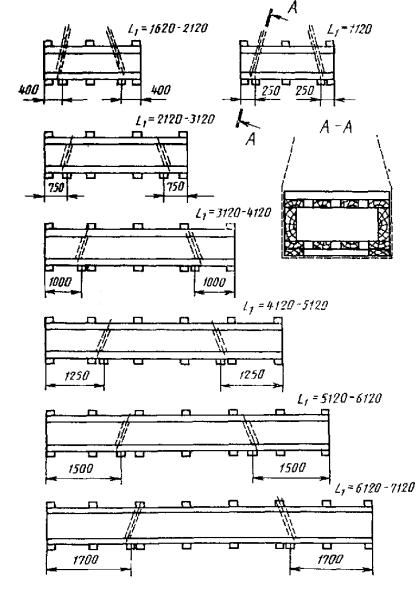

Ящик дощатый решетчатый типа III

1 - планка, 4 шт.; 2 - доска, 4 шт.; 3- верхняя планка; 4 - продольная планка, 8 шт.; 5 - боковаяпланка; 6 - гвоздь К3´70; 7 - стальная лента 0,4 - 0,5´20

* Размерыдля справок.

Рисунок 3

Ящик дощатый комбинированныйтипа IV

1 - планка, 4 шт.; 2 - доска, 4 шт.; 3 -верхняя планка; 4 - продольная планка, 8 шт.; 5 - боковая планка;6 - гвоздь К3´70; 7 - стальная лента 0,4 - 0,5´20; 8 - фанера

* Размердля справок.

Рисунок 4

5.7 Тара должнаиметь чалочные приспособления (крюки, проушины, балки, планки, подстроповочныебруски или другие элементы), обеспечивающие строповку грузовых мест припогрузочно-разгрузочных работах.

При отсутствиичалочных приспособлений допускается строповка в обхват для полуфабрикатов,упакованных в мягкую тару, обрешетку, пучки, а также без упаковки с применениемдеревянных или металлических подкладок, используемых также для разделениягрузовых мест, укладки грузовых мест на пол склада или транспортного средства.

Не допускаетсяиспользовать обвязки для зачаливания груза при погрузочно-разгрузочных работах.

5.8 При укладкеполуфабрикатов в тару все свободное пространство между стенками ящика иполуфабрикатами должно быть заполнено жгутами из бумаги.

5.9Для обвязки полуфабрикатов и грузовых мест применяют:

шпагат по ГОСТ 17308;

шпагатполипропиленовый из пленочной нити*;

шнурхлопчатобумажный крученый по ГОСТ 29231;

проволокустальную низкоуглеродистую общего назначения по ГОСТ3282 или другой НТД диаметром 2,0-7,0 мм;

проволоку изалюминия всех марок, отожженную по ГОСТ 14838 или другой НТД, диаметром7,0-10,0 мм;

катанкуалюминиевую мягкую по ГОСТ 13843 диаметром9,0-12,0 мм;

прутокпрессованный из алюминия всех марок, отожженный или без термической обработкипо ГОСТ 21488 диаметром 7,0-10,0 мм;

ленту стальнуюупаковочную мягкую по ГОСТ 3560;

ленту стальнуюгорячекатаную по ГОСТ 6009 илидругой НТД толщиной 0,5-2,0 мм и шириной до 30 мм;

ленту изалюминия всех марок или алюминиевых сплавов марок ВД1, АКМ, В95-1, В95-2,отожженную по ГОСТ 13726толщиной 0,5-6,0 мм и шириной 20-50 мм.

Примечание - Для обвязки допускается применять холоднокатаную ленту изуглеродистой конструкционной стали в нагартованном или полунагартованномсостоянии толщиной 0,7-1,0 мм и шириной до 32 мм*.

5.10Допускается применять другие обвязочные материалы при условии сохраненияцелостности обвязки грузового места.

5.11 Обвязкупроволокой или прутком в зависимости от массы грузового места и диаметраприменяемых проволоки или прутка проводят в один-три оборота стальнойпроволокой или в два-три оборота алюминиевой проволокой или прутком с плотнойукруткой концов.

Концы проволокиили прутка соединяют скруткой не менее пяти витков.

5.12 Концыленты при обвязке должны быть соединены с помощью замков или двойного точечногосварного шва.

5.13 Массагрузового места, а также масса неувязанной продукции (полуфабрикат без упаковки)при ручной погрузке и разгрузке должен быть не более 80 кг; при массе более 80кг должна применяться механизированная погрузка и разгрузка.

5.14Упаковывание полуфабрикатов, отправляемых в районы Крайнего Севера итруднодоступные районы, проводят в соответствии с ГОСТ15846.

5.15 Упаковывание лент в рулонах

5.15.1 Рулонылент стягивают по окружности стяжной машиной или вручную стальной лентой илилентой из алюминия всех марок или алюминиевых сплавов марок ВД1, АКМ, В95-1,В95-2 или проволокой стальной (5.9).

Количествостяжек по окружности (продольных) определяют из расчета одна стяжка на 600 ммширины рулона.

5.15.2 Каждыйстянутый рулон упаковывают одним из следующих способов:

обертывают побоковой поверхности двумя слоями двухслойной водонепроницаемой упаковочнойбумаги или упаковочной битумированной бумаги с завертыванием ее на торцы, затемодним слоем алюминиевой фольги или ленты алюминия всех марок, или алюминиевогосплава марки АКМ (5.3);

обертываютодним слоем алюминиевой фольги или лентой из алюминия всех марок илиалюминиевого сплава марки АКМ (5.9);

обертываютторцы рулона двумя слоями двухслойной водонепроницаемой упаковочной бумаги илиупаковочной битумированной бумаги, или одним слоем алюминиевой фольги, илиленты из алюминия всех марок, или алюминиевого сплава марки АКМ, иливодостойкого картона (5.3).

5.15.3Упакованные рулоны лент укладывают в разборную или неразборную многооборотнуютару (сборные деревянные или металлические щиты, стянутые болтами или шпилькамипри помощи гаек), или деревянные или металлические поддоны с укладкой набоковую поверхность.

Допускаетсяукладывать в одну тару несколько рулонов лент, изготовленных разрезкой; приэтом общая ширина упаковываемого комплекта не должна превышать шириныразрезаемого рулона.

5.15.4 Рулонылент массой не более 80 кг укладывают стоя, рядами в дощатые ящики (плотные илирешетчатые) или универсальные или специализированные групповые контейнеры,предварительно выложив дно и стенки двухслойной водонепроницаемой упаковочнойбумаги или упаковочной битумированной бумаги. Такой же бумагой покрывают рулонылент сверху. Каждый ряд должен быть переложен прокладочным материалом (5.3).

5.15.5 Массагрузового места в разборной многооборотной таре или на поддоне должна быть неболее 5000 кг, в ящиках - не более 800 кг.

По согласованиюс потребителем допускается увеличивать массу грузового места в разборноймногооборотной таре до 10000 кг.

5.15.6 Посогласованию с потребителем рулоны лент могут не упаковываться. В зависимостиот ширины рулоны должны быть стянуты одной или двумя поперечными стяжками и неменее чем двумя продольными стяжками при ширине рулона более 1000 мм.

5.16 Упаковывание листов

5.16.1 Каждыйлист из алюминиевых сплавов всех марок и всех состояний материала, кромесостояния без термической обработки и отожженного, после нанесения средстввременной противокоррозионной защиты должен быть дополнительно переложен однимслоем промасленной или непромасленной бумаги.

Каждый лист изалюминия всех марок и всех состояний материала, а также из алюминиевых сплавоввсех марок в состоянии без термической обработки и отожженном после нанесениясредств временной противокоррозионной защиты дополнительно бумагой неперекладывают.

Примечание - Допускается не перекладывать бумагой листы при укладке вспециализированные контейнеры или разборную многооборотную тару.

5.16.2 Листыспециального назначения, обклеенные с лицевой стороны липкой бумагой, посогласованию с потребителем дополнительно перекладывают одним слоемпромасленной бумаги.

5.16.3 Листы,не подвергаемые (по согласованию сторон) временной противокоррозионной защите,должны быть обязательно переложены одним слоем промасленной или непромасленнойбумаги.

5.16.4 Листыодного размера, одной марки и одного состояния материала укладывают в стопывысотой не более 0,5 м.

5.16.5 Каждаястопа листов должна быть завернута в два слоя промасленной бумаги (5.3) иодин слой двухслойной водонепроницаемой упаковочной или упаковочнойбитумированной бумаги или один слой парафинированной бумаги и один слойдвухслойной водонепроницаемой упаковочной или упаковочной битумированнойбумаги.

5.16.6 Завернутыестопы листов укладывают в дощатые ящики (плотные, решетчатые икомбинированные), разборную многооборотную тару, пакетирующие кассеты или наподдоны (5.5)и дополнительно сверху и с боков накрывают лентой из алюминия всех марок илиалюминиевого сплава марки АКМ (5.3).

Стопы листов наподдонах должны быть связаны стальной лентой толщиной 1,2-1,5 мм и шириной 30мм вдоль не менее чем в двух местах при длине листа до 2 м включительно ипоперек в трех - пяти местах при длине листа более 2 м.

5.16.7 Массагрузового места при упаковывании в ящики должна быть не более 800 кг, вразборную многооборотную тару - не более 10000 кг, в пакетирующие кассеты - неболее 7000 кг, а на поддонах - не более 2000 кг.

По согласованиюс потребителем масса грузового места при упаковывании в ящики может бытьувеличена.

5.17 Упаковывание кругов(дисков)

5.17.1 Круги(диски) одного размера, одной марки и одного состояния материала укладывают встопы высотой не более 0,5 м.

5.17.2 Каждаястопа кругов (дисков) должна быть завернута в два-три слоя промасленной илинепромасленной бумаги (5.3) и один-два слоя двухслойной водонепроницаемойили упаковочной битумированной бумаги.

Допускаетсястопу кругов (дисков) или несколько стоп упаковывать в полиэтиленовую пленку ипропускать через сушильную печь, где пленка плотно облегает стопу кругов иливсю упаковку.

5.17.3Завернутые стопы кругов (дисков) укладывают в дощатые ящики (плотные илифанерные) или контейнеры (5.5) и разделяют двумя-тремя слоями двухслойнойводонепроницаемой упаковочной или упаковочной битумированной бумаги и уплотняютдеревянными распорками, которые устанавливают между стенками, крышкой ящика истопами кругов (дисков).

5.17.4 Массагрузового места при упаковывании в ящики должна быть не более 500 кг.

5.18 Упаковывание катаныхполос

5.18.1 Катаныеполосы одного размера, одной марки и одного состояния материала укладывают встопы высотой не более 0,5 м.

5.18.2 Стопыполос укладывают в дощатые решетчатые ящики типов I, II по ГОСТ10198 или контейнеры (5.5), предварительно выложенные внутри одним слоемдвухслойной водонепроницаемой бумаги и одним слоем оберточной бумаги.

Приупаковывании полос в универсальный контейнер пол его должен быть выстлан однимслоем двухслойной водонепроницаемой упаковочной бумаги. Этой же бумагойнакрывают стопы полос.

5.18.3 Массагрузового места при упаковывании в ящики или универсальные контейнеры должнабыть не более 3000 кг.

5.19 Упаковывание заготовоклистовых прокатно-сварных для теплообменников

5.19.1 Каждаязаготовка должна быть завернута в один слой прокладочно-упаковочной бумаги длярезиновой обуви или телефонной, или для билетов.

5.19.2Завернутые заготовки собирают в пакеты по 10 шт. и перевязывают шпагатом илишнуром (5.9).

5.19.3 Пакетызаготовок укладывают в дощатые решетчатые ящики, специальную металлическуюмногооборотную тару или специализированные контейнеры (5.5).

Дощатыерешетчатые ящики перед укладкой заготовок должны быть предварительно выстланывнутри (кроме торцевых стенок) одним слоем упаковочной битумированной бумаги.

5.19.4 Массагрузового места при упаковывании в ящики должна быть не более 50 кг, вспециальную металлическую многооборотную тару - не более 3000 кг.

5.20 Упаковывание плит

5.20.1 Каждаяплита (по согласованию сторон) должна быть переложена двумя слоями промасленнойбумаги.

5.20.2 Плитыукладывают в стопы высотой не более 0,5 м.

5.20.3 Каждуюстопу плит укладывают в разборную многооборотную тару (5.5) или непосредственно втранспортное средство с перекладкой деревянными прокладками.

5.20.4 Массагрузового места при упаковывании в разборную многооборотную тару должна быть неболее 10000 кг.

5.21 Упаковывание прутков

5.21.1 Пруткиодного номинального диаметра, одной марки и одного состояния материаласвязывают в пучки.

Каждый пучокпрутков диаметром до 30 мм включительно связывают любым материалом (5.9) неменее чем в двух равномерно удаленных друг от друга местах при длине прутка до3 м включительно или в трех-пяти местах при длине прутка более 3 м.

5.21.2Каждый пучок прутков должен быть завернут в два слоя промасленной илинепромасленной бумаги (5.3) и один слой двухслойной водонепроницаемой упаковочной или упаковочнойбитумированной бумаги или один слой парафинированной бумаги и один слой двухслойнойводонепроницаемой упаковочной или упаковочной битумированной бумаги.

5.21.3Завернутые пучки прутков укладывают в дощатые ящики (плотные или решетчатые),многооборотную разборную тару, обрешетку или универсальные контейнеры (5.5).

Связанные пучкипрутков или отдельные прутки можно укладывать в ящики, обрешетку, контейнерыили разборную многооборотную тару, предварительно выложенные той же бумагой и втом же количестве, что и по 5.21.2.

5.21.4 Массагрузового места при упаковывании в ящики должна быть не более 500 кг, вразборную многооборотную тару - не более 5000 кг, в обрешетку - не более 2000кг, в мягкой таре - не более 200 кг.

5.21.5 Пруткидиаметром до 30 мм допускается упаковывать в мягкую тару, обертывая связанныепучки (один или несколько) двумя слоями промасленной или непромасленной бумаги(5.3)и одним слоем двухслойной водонепроницаемой упаковочной бумаги или двумя слоямиупаковочной битумированной бумаги.

Упаковочноеместо должно быть связано стальной проволокой или лентой, лентой из алюминиявсех марок или алюминиевого сплава марки АКМ или проволокой из алюминия всехмарок, или круглым прутком из алюминия всех марок (5.9) не менее чем в трехравномерно удаленных друг от друга местах.

5.21.6 Приотправке одному потребителю прутков в мягкой таре допускается упаковочные местамассой не более 200 кг связывать в одно грузовое место массой не более 1000 кг.

Грузовое местодолжно быть связано не менее чем в двух местах при длине прутков до 3 мвключительно или в трех-пяти местах при длине прутков более 3 м лентой илистальной проволокой, или лентой из алюминия всех марок или алюминиевого сплавамарки АКМ, или проволокой из алюминия всех марок, или круглым прутком изалюминия всех марок (5.9).

Пруткидиаметром до 30 мм при отправке потребителю в прямом транспорте без перевалки впути допускается упаковывать в мягкую тару с массой грузового места не более2000 кг.

Примечание - При отправке прутков потребителю в крытых вагонах илиполувагонах с универсальной металлической кровлей без перевалки в пути массагрузового места может быть увеличена до 2000 кг. Грузовое место должно бытьсвязано в трех-пяти местах проволокой стальной (5.9).

5.21.7 Пруткидиаметром более 30 мм связывают в пучки в трех-пяти местах лентой или стальной проволокой,или лентой из алюминия всех марок или алюминиевого сплава марки АКМ, илипроволокой, или круглым прутком из алюминия (5.9).

5.21.8 Массагрузового места должна быть не более 3500 кг.

5.21.9 Прутки,намотанные в бухты, должны быть связаны шпагатом или шнуром, или проволокой изалюминия всех марок не менее чем в трех равномерно удаленных друг от другаместах (5.9).

Связанные бухтыпрутков могут быть уложены в стопы и перевязаны проволокой или круглым пруткомиз алюминия всех марок (5.9).

5.21.10 Каждаясвязанная стопа бухт должна быть уложена в разборную многооборотную тару,предварительно выложенную бумагой.

5.21.11 Массаодной бухты в стопе должна быть не более 50 кг.

Масса стопыдолжна быть не более 350 кг.

Масса грузовогоместа в разборной многооборотной таре должна быть не более 3000 кг.

5.21.12Допускается прутки в бухтах упаковывать по 5.26.

5.22 Упаковывание профилей

5.22.1 Профилиодного типоразмера, одного номера и шифра, одной марки, одного состоянияматериала, одного вида прочности и одного назначения укладывают в пучки.

Профилидиаметром описанной окружности до 350 мм связывают в пучки любым материалом (5.9) неменее чем в двух местах при длине профиля до 3 м включительно или в трех - пятиместах при длине профиля более 3 м.

5.22.2Каждый связанный пучок профилей должен быть завернут в два слоя промасленнойили непромасленной бумаги (5.3) и один слой двухслойной водонепроницаемой упаковочной или упаковочнойбитумированной бумаги или один слой парафинированной бумаги и один слойдвухслойной водонепроницаемой упаковочной или упаковочной битумированнойбумаги.

5.22.3Завернутые пучки профилей укладывают в дощатые ящики (плотные или решетчатые),разборную многооборотную тару, обрешетку или универсальные контейнеры (5.5).

Связанные пучкипрофилей или отдельные профили можно укладывать в ящики, разборнуюмногооборотную тару, обрешетку или контейнеры, предварительно выложенные той жебумагой и в том же количестве, что в 5.22.2.

Примечание - При отправке профилей одному потребителю допускаетсягрузовое место в разборной многооборотной таре формировать из нескольких пучков профилей разных размеров илишифров; при этом каждый пучок должен состоять из профилей одного типоразмера,одного номера или шифра.

5.22.4 Массагрузового места при упаковывании в ящики должна быть не более 500 кг, вразборную многооборотную тару - не более 5000 кг, в обрешетку - не более 2000кг.

5.22.5 Профилитолщиной полки более 2 мм допускается упаковывать в мягкую тару, завертываясвязанные пучки (один или несколько) двумя слоями промасленной илинепромасленной бумаги и одним слоем двухслойной водонепроницаемой упаковочнойбумаги или двумя слоями упаковочной битумированной бумаги (5.3).

Упаковочноеместо должно быть связано лентой или стальной проволокой или лентой из алюминиявсех марок или алюминиевого сплава марки АКМ, или проволокой из алюминия всехмарок, или прутком из алюминия всех марок (5.9) не менее чем в трех местах.

5.22.6 Массаупаковочного места в мягкой таре должна быть не более 200 кг.

5.22.7 Приотправке профилей одному потребителю в мягкой таре допускается упаковочныеместа массой не более 200 кг связывать в одно грузовое место массой не более800 кг.

Грузовое местодолжно быть связано не менее чем в двух местах при длине профилей до 3 мвключительно или в трех - пяти местах при длине профилей более 3 м лентой илистальной проволокой, или лентой из алюминия всех марок или алюминиевого сплавамарки АКМ, или проволокой из алюминия всех марок, или круглым прутком изалюминия всех марок (5.9).

5.22.8 Профилитолщиной полки более 5 мм при отправке потребителю прямо без перевалки в путидопускается упаковывать в мягкую тару массой грузового места не более 1500 кг.

Примечание - При отправке профилей в крытых вагонах или полувагонах суниверсальной металлической кровлей без перевалки в пути масса грузового местаможет быть увеличена до 2000 кг.

5.22.9 Профилитолщиной полки более 4 мм с номинальным габаритным размером более 100 мм, атакже крупногабаритные профили диаметром описанной окружности более 350 мм ипрофили электротехнического назначения связывают лентой или стальнойпроволокой, или лентой из алюминия всех марок или алюминиевого сплава маркиАКМ, или проволокой из алюминия всех марок, или круглым прутком из алюминиявсех марок (5.9)не менее чем в двух местах при длине профилей до 3 м включительно или втрех-пяти местах при длине профиля более 3 м.

Масса грузовогоместа связанных профилей должна быть не более 3500 кг.

5.22.10Крупногабаритные профили массой до 800 кг не связывают в пучки, анепосредственно укладывают на подкладки рядами в полувагоны с наведеннойвременной кровлей*.

5.22.11 Гнутыепрофили связывают в пучки массой 30-40 кг Шпагатом или шнуром (5.9).Пучки собирают в пачки и перевязывают лентой или проволокой из алюминия всехмарок (5.9)не менее чем в двух местах при длине профиля до 3 м включительно или в трехместах при длине профиля более 3 м.

Связанные пучкидолжны быть завернуты в два слоя промасленной или непромасленной бумаги и одинслой двухслойной водонепроницаемой упаковочной или упаковочной битумированнойбумаги или один слой парафинированной бумаги и один слой двухслойнойводонепроницаемой упаковочной или упаковочной битумированной бумаги (5.3).

Завернутыепачки гнутых профилей укладывают в дощатые ящики (плотные или решетчатые) или вразборную многооборотную тару (5.5).

Масса грузовогоместа собранных в пачку пучков должна быть не более 1500 кг.

5.23 Упаковывание панелей

5.23.1 Каждаяпанель должна быть завернута в конверт, состоящий из двух слоев промасленнойбумаги и одного слоя двухслойной водонепроницаемой упаковочной или упаковочнойбитумированной бумаги (5.3).

В зависимостиот массы панелей допускается в один конверт заворачивать несколько панелейодного размера.

5.23.2Завернутые в конверт панели укладывают стопами в дощатые ящики (плотные ирешетчатые), разборную многооборотную тару, универсальные илиспециализированные контейнеры (5.5) или стягивают в пакеты стальной лентой (5.9).

Между панелямипрокладывают один слой промасленной бумаги (5.3) и любые неметаллические илиспециальные резиновые прокладки, надеваемые на ребра. Расстояние междупрокладками должно быть не более 3 м; расстояние от крайних прокладок до концовпанелей должно быть не более 0,5 м.

Верхнюю панельнакрывают одним слоем промасленной бумаги и одним слоем двухслойнойводонепроницаемой упаковочной или упаковочной битумированной бумаги (5.3).

Допускаетсяприменять один слой алюминиевой фольги взамен наружного слоя бумаги.

5.23.3 Массагрузового места при упаковывании в ящики должна быть не более 500 кг, вразборную многооборотную тару - не более 10000 кг.

5.24 Упаковывание шин ипрессованных лент

5.24.1 Шины ипрессованные ленты одного размера, одной марки и одного состояния материалаукладывают в пучки или наматывают в бухты.

5.24.2 Каждыйпучок шин и прессованных лент связывают лентой из алюминия всех марок илиалюминиевого сплава марки АКМ или проволокой из алюминия всех марок, иликруглым прутком из алюминия всех марок (5.9) не менее чем в двух местахпри длине шины и ленты до 3 м включительно или в трех-пяти местах при длинеболее 3 м.

5.24.3 Массагрузового места связанных шин и лент должна быть не более 4000 кг.

5.24.4 Каждуюбухту шин или прессованной ленты связывают не менее чем в трех равномерноудаленных друг от друга местах лентой из алюминия всех марок или алюминиевогосплава марки АКМ, проволокой или круглым прутком из алюминия всех марок (5.9).

Связанные бухтышин и лент укладывают в стопы, которые связывают проволокой или круглым пруткомиз алюминия всех марок или лентой из алюминия всех марок или алюминиевогосплава марки АКМ (5.9).

5.24.5 Массаодной бухты шин и лент должна быть не более 350 кг.

Масса стопы шиндолжна быть не более 1000 кг.

5.25 Упаковывание труб

5.25.1Холоднодеформированные трубы одного типоразмера, одной марки и одного состоянияматериала укладывают в пучки и связывают шпагатом или проволокой из алюминиявсех марок (5.9) не менее чем в двух местах при длине трубы до 3 м включительно или втрех-пяти местах при длине трубы более 3 м.

5.25.2Каждый связанный пучок труб завертывают в два слоя промасленной илинепромасленной бумаги и один слой двухслойной водонепроницаемой упаковочной илиупаковочной битумированной бумаги или один слой парафинированной бумаги и одинслой двухслойной водонепроницаемой упаковочной или упаковочной битумированнойбумаги (5.3).

5.25.3Завернутые пучки труб укладывают в дощатые ящики (плотные или решетчатые),разборную многооборотную тару, обрешетку или универсальные контейнеры (5.5).

Связанные пучкитруб или отдельные трубы можно укладывать в ящики, разборную многооборотнуютару, обрешетку или контейнеры, предварительно выложенные той же бумагой и втом же количестве, что по 5.25.2.

5.25.4 Массагрузового места при упаковывании в ящики должна быть не более 500 кг, вразборную многооборотную тару - не более 5000 кг, в обрешетку - не более 2000кг.

5.25.5Холоднодеформированные трубы допускается упаковывать в мягкую тару, завернувсвязанные пучки (один или несколько) двумя слоями промасленной илинепромасленной бумаги и одним слоем двухслойной водонепроницаемой упаковочнойбумаги или двумя слоями упаковочной битумированной бумаги (5.3).

Грузовое местодолжно быть связано лентой из алюминия всех марок или алюминиевого сплава маркиАКМ или проволокой из алюминия всех марок, или круглым прутком из алюминия всехмарок (5.9)не менее чем в трех местах.

Масса грузовогоместа в мягкой таре должна быть не более 200 кг.

При отправкеодному потребителю холоднодеформированных труб в мягкой таре допускаетсяформировать грузовое место массой не более 800 кг.

Грузовое местодолжно быть связано не менее чем в двух местах при длине труб до 3 мвключительно или в трех-пяти местах при длине более 3 м лентой или стальнойпроволокой или лентой из алюминия всех марок или алюминиевого сплава марки АКМ,или проволокой, или круглым прутком из алюминия всех марок (5.9).

5.25.6Прессованные трубы (кроме крупногабаритных), том числе электротехническогоназначения, и сварные трубы связывают лентой или сальной проволокой, или лентойиз алюминия всех марок или алюминиевого сплава марки АКМ, или проволокой изалюминия всех марок, или круглым прутком из алюминия всех марок (5.9) неменее чем в двух местах при длине трубы до 3 м включительно или в трех-пятиместах при длине трубы более 3 м.

Масса грузовогоместа связанных прессованных тонкостенных труб должна быть не более 1500 кг, апрессованных толстостенных и сварных труб - не более 3000 кг.

Прессованные исварные трубы могут упаковываться в соответствии с 5.25.1-5.25.3.

5.25.7 Трубы,намотанные в бухты, должны быть связаны шпагатом или шнуром, или проволокой изалюминия всех марок(5.9)не менее чем в трех равномерно удаленных друг от друга местах.

Каждаясвязанная бухта должна быть уложена в разборную многооборотную тару массойгрузового места не более 3000 кг.

5.25.8Прессованные крупногабаритные трубы наружным диаметром более 290 мм поставляютбез упаковки и формирования в пучки.

5.26Упаковываниепроволоки

5.26.1Проволоку одного размера, одной марки и одного состояния материала наматывают вбухты и связывают не менее чем в трех равномерно удаленных друг от друга местахшпагатом, шнуром или проволокой из алюминия всех марок (5.9).

5.26.2 Каждаясвязанная бухта проволоки должна быть завернута в два слоя промасленной илинепромасленной бумаги и упаковочную ткань, упаковочную битумированную бумагу,синтетические или нетканые материалы или полиэтиленовую пленку толщиной0,10-0,20 мм (5.3).

5.26.3Завернутые бухты должны быть перевязаны шпагатом или шнуром, или проволокой изалюминия всех марок (5.9) не менее чем в трех равномерно удаленных другот друга местах.

Концы проволокисоединяют скруткой не менее пяти витков. Допускается связанные бухты проволокиукладывать в контейнеры.

5.26.4 Массагрузового места бухты проволоки должна быть не более 50 кг.

5.27 Упаковывание поковок

5.27.1Штампованные поковки массой не более 2,5 кг, штампованные поковки снеобрабатываемой потребителем поверхностью, а также поковки и штампованныепоковки, поставляемые после обработки резанием (обдирки) одного размера, одноймарки и одного состояния материала укладывают в пачки.

5.27.2 Каждаяпачка поковок должна быть завернута в два слоя промасленной бумаги и один слойдвухслойной водонепроницаемой упаковочной или упаковочной битумированной бумагиили один слой парафинированной бумаги и один слой двухслойной водонепроницаемойупаковочной или упаковочной битумированной бумаги (5.3).

5.27.3Завернутые пачки поковок укладывают в разборную многооборотную металлическуютару или контейнеры (5.5).

Примечание - При укладке пачек в контейнеры допускается не заворачиватьих в бумагу.

5.27.4Допускается укладка поковок в дощатые решетчатые ящики, предварительновыложенные внутри двухслойной водонепроницаемой упаковочной или упаковочнойбитумированной бумагой.

Бумагуукладывают в два слоя внахлестку, при этом один слой располагают вдоль ящика,второй - поперек.

5.27.5 Массагрузового места при упаковывании в ящики должна быть не более 500 кг, вразборную многооборотную металлическую тару - не более 3000 кг.

5.27.6Штампованные поковки массой более 2,5 кг, штампованные поковки и поковки,подвергаемые потребителем механической обработке со всех сторон, одногоразмера, одной марки и одного состояния материала укладывают без упаковывания вбумагу в разборную многооборотную металлическую тару или контейнеры (5.9) илинепосредственно в вагоны.

5.28Полуфабрикаты, упакованные в тару или без тары, а также полуфабрикаты безупаковки могут быть сформированы в транспортные пакеты.

5.29 Укрупнениегрузовых мест с учетом их массы, габаритных размеров проводят в соответствии с ГОСТ 24597и Правилами перевозок грузов, действующих на транспорте соответствующего вида.

5.30 Дляпакетирования полуфабрикатов применяют:

многооборотныесредства - плоские универсальные поддоны по ГОСТ 9078, ящичные истоечные поддоны по ГОСТ 9570,поддоны по НТД, подкладки по ГОСТ 22322 и кассеты по НТД;

одноразовыесредства - плоские упрощенные поддоны (фанерные и другие облегченные),ленточные обвязки и проволочные.

5.31 Средствакрепления пакетов должны соответствовать требованиям ГОСТ21650.

Креплениепакетов проводится стальной лентой сечением 1,2-1,8х30 мм по ГОСТ 3560 илимягкой стальной проволокой диаметром не менее 5 мм по ГОСТ3282.

Скреплениеконцов: скрутка проволоки - не менее 5 витков, ленты - в замок.

5.32 Способы исредства пакетирования, масса и габаритные размеры пакетов должныустанавливаться в НТД на полуфабрикаты конкретного вида.

5.33 Посогласованию с потребителем полуфабрикаты могут транспортироваться безупаковки.

5.34Дополнительные требования к упаковке устанавливают в НТД на полуфабрикатыконкретного вида.

5.35 Правиламаркировки грузов - по ГОСТ 14192.

6 ТРАНСПОРТИРОВАНИЕ

6.1Полуфабрикаты транспортируют всеми видами транспортных средств (крытых иоткрытых) в соответствии с Правилами перевозки грузов, действующими натранспорте данного вида:

автомобильнымтранспортом (бортовые автомашины, прицепы, полуприцепы), укрытые брезентом.

Запрещаетсяперевозка полуфабрикатов в ящиках, если их габариты больше длины кузоваавтомашины;

железнодорожнымтранспортом (крытый и открытый подвижной состав);

воднымтранспортом (в трюмах морских и речных судов),

6.2 Массагрузового места при транспортировании в крытых вагонах должна быть не более1250 кг, длина - не более 3 м.

6.3 Притранспортировании полуфабрикатов в полувагонах целевого назначения должна бытьнаведена временная или универсальная кровля по НТД.

Допускаетсятранспортирование полуфабрикатов, упакованных в тару, без наведения временнойкровли, кроме лент в рулонах и листов, закрытых лентой или алюминиевой фольгой.

6.4 Погрузка,размещение и крепление грузовых мест с полуфабрикатами, а также неупакованных полуфабрикатовв железнодорожном транспорте должны соответствовать техническим условиямпогрузки и крепления грузов, действующим на данном транспортном средстве.

7 ХРАНЕНИЕ

7.1 Условияхранения полуфабрикатов в части воздействия климатических факторов - по ГОСТ15150.

7.2 Требования к хранилищам

7.2.1 Хранилищедолжно быть отапливаемое и иметь вспомогательное (также отапливаемое)помещение.

7.2.2 Полы вхранилище должны быть деревянными, асфальтированными, ксилолитовыми илиплиточными.

Земляные полыне допускаются.

Примечание - При уборке полов необходимопользоваться мокрыми опилками или пылесосом. Подметать сухой пол, а такжеполивать или обрызгивать водой категорически запрещается.

7.2.3 Степы,кровля, полы, двери и окна должны быть исправными. Особое внимание должно бытьобращено на своевременную заделку трещин, щелей и выбоин.

Двери и окнадолжны быть плотно закрывающимися.

Оконные проемыдолжны быть оборудованы жалюзями или занавесками во избежание попаданиясолнечных лучей на хранящиеся полуфабрикаты.

7.2.4 Освещениев хранилищах допускается только электрическое. Электропроводка должнасоответствовать требованиям Правил устройств электроустановок.

7.2.5 Хранилищадолжны иметь противопожарное оборудование согласно нормам пожарного надзора.

7.2.6 Вхранилищах должен быть набор весовых и измерительных приборов.

7.2.7 Стеллажии стойки для хранения полуфабрикатов должны изготовляться из металла илидерева, имеющего влажность не более 18 %.

Не допускаетсяобивка стеллажа текстилем или другими гигроскопичными материалами.

Полкидеревянных и металлических стеллажей должны быть окрашены масляной краской илиглифталевой эмалью и постоянно содержаться в чистоте.

Стеллажи недолжны примыкать к стенам хранилища. По всему периметру хранилища междустеллажами и стенами должен быть проход шириной от 0,4 до 0,5 м. В серединехранилища должен быть главный проход шириной не менее 2,5 м.

Располагатьнижние полки стеллажей непосредственно на полу не допускается.

7.2.8 Хранилищадолжны хорошо проветриваться, быть надежно защищены от проникания атмосферныхосадков, вредных веществ, коррозионно-активных агентов, способствующихобразованию и развитию коррозии (ионы хлора, пары аммиака), дыма, пыли.

Хранилищадолжны быть отделены от наружного двора тамбуром.

7.2.9Температура воздуха в хранилище должна быть от 5 °С до 35 °С. Суточный перепадтемпературы должен быть не более 5 °С.

Относительнаявлажность воздуха должна быть не более 75 %.

Допускаетсякратковременно повышать относительную влажность воздуха до 80 % (суммарно неболее 1 мес. в год).

7.2.10Хранилища должны проветриваться при относительной влажности воздуха в них более75 % с учетом следующих условий:

отсутствиеатмосферных осадков;

относительнаявлажность наружного воздуха ниже относительной влажности в хранилище;

скорость ветране более 5 м/с.

Проветриваниедолжно быть прекращено, если относительная влажность воздуха в хранилище будетблизка к относительной влажности наружного воздуха и не будет меняться втечение 1 ч после проветривания.

7.2.11 Контрольтемпературы и влажности воздуха в хранилище должен проводиться ежедневно вначале и конце рабочего дня с регистрацией данных в журнале.

Для непрерывнойрегистрации температуры и влажности воздуха в хранилище могут быть установленысамопишущие приборы - термографы и гигрографы.

7.3 Подготовка полуфабрикатов к хранению

7.3.1Полуфабрикаты должны разгружаться на разгрузочной асфальтированной илидеревянной площадке с навесом.

При разгрузкенадо избегать повреждения тары. Ящики должны быть уложены на сухие деревянныеподставки, доски или металлические бруски аккуратными штабелями повагоннымипартиями.

7.3.2Разгруженные полуфабрикаты в течение 24 ч должны быть внесены вовспомогательное помещение хранилища и выдержаны там до тех пор, пока не примуттемпературу вспомогательного помещения.

Влажностьвоздуха во вспомогательном помещении должна быть одинаковой с основнымпомещением хранилища.

При температуревоздуха на улице ниже 0 °С полуфабрикаты должны бытьвыдержаны во вспомогательном помещении от 1 до 2 сут.

Примечание - Нахождение законсервированных полуфабрикатов наразгрузочной площадке допускается не более 10 сут, после чего они должны бытьпомещены во вспомогательное помещение.

7.3.3 Всепоступающие на хранение полуфабрикаты подвергаются у потребителя входномуконтролю для определения:

состоянияупаковки и консервации;

наличиямаркировки, клейм и пломб;

наличия иправильности оформления сопроводительной документации.

7.3.4 Вовспомогательном помещении все полуфабрикаты должны быть распакованы,расконсервированы, осмотрены, а при необходимости дальнейшего длительногохранения - законсервированы вновь.

Примечание - Осмотр полуфабрикатов, законсервированных маслами исмазками, допускается проводить без расконсервации или с частичнойрасконсервацией только места осмотра с обязательной последующей консервацией.

7.3.5 Осмотрполуфабрикатов проводят осторожно во избежание повреждения поверхности исредств консервации.

Перекладыватьили перемещать полуфабрикаты с одного места на другое следует аккуратно, чтобыне допустить механических повреждений поверхности.

При перекладкелистов каждый лист надо снимать с общей пачки (стопы), а не сдвигать его пососеднему листу.

7.3.6Расконсервация и осмотр листов должны проводиться на столах, обитыхбакелизированной фанерой, пластиком или линолеумом.

Осмотр другихвидов полуфабрикатов может проводиться на обычных столах или специальныхстойках.

7.3.7Освещенность рабочего места при контроле полуфабрикатов должна быть не менее200 люкс. Свет должен быть рассеянным или отраженным.

7.3.8Поверхность полуфабрикатов должна быть чистой, сухой, без коррозионныхпоражений, солевых осадков, пыли.

При наличииследов влаги или отпотевания, а также при наличии солевых осадков и пылиполуфабрикаты немедленно надо протереть чистыми концами или тряпками.

7.3.9 Приработе с полуфабрикатами следует пользоваться матерчатыми перчатками,рукавицами, промасленной или парафинированной бумагой или соответствующимиприспособлениями (щипцами, сетками и др.). Запрещается прикасаться к металлуголыми руками.

7.4 Требования к размещению полуфабрикатов прихранении

7.4.1Полуфабрикаты в хранилищах необходимо размещать по номенклатуре (листы, плиты,ленты в рулонах, прутки, профили, трубы, поковки и т.д.), маркам, плавкам иразмерам (толщине, диаметру).

Запрещаетсяхранение полуфабрикатов навалом, без сортировки.

Примечание - Допускается размещать полуфабрикаты по маркам без разбивкипо плавкам.

7.4.2Полуфабрикаты укладывают на стеллажи, стойки или хранят в штабелях.

Запрещаетсяхранить полуфабрикаты на полу.

7.4.3 Листыхранят на стеллажах на ребре или в горизонтальном положении (высота пачки неболее 200 мм).

Не допускаетсяукладка листов разных размеров вместе (во избежание царапин).

7.4.4 Прутки,профили и трубы хранят на стеллажах в вертикальном или горизонтальномположении.

7.4.5 Проволокув бухтах хранят на стеллажах в вертикальном положении с наклоном в сторонурядом стоящей бухты.

7.4.6 Ленту врулонах хранят на опорных подставках, положенных под выступающие концысердечника.

7.4.7 Недопускается совместное хранение полуфабрикатов из алюминия и алюминиевыхсплавов с материалами из черных металлов, неметаллическими материалами, а такжематериалами, пораженными коррозией.

Не допускаетсясовместное хранение полуфабрикатов с химическими, легкогорючими ивоспламеняющимися веществами.

7.5 Контроль полуфабрикатов при хранении

7.5.1 Впроцессе хранения проводится визуальный осмотр не реже одного раза в год 3-5 %от партии полуфабрикатов.

7.5.2 Приобнаружении коррозионных повреждений полуфабрикаты данной партии, а такжедругих партий, поступивших на хранение в те же сроки, подвергают 100 %-номуконтролю. В случае обнаружения коррозионных полуфабрикатов, пораженныхкоррозией, заменяют всю закладку.

ПРИЛОЖЕНИЕ А

(рекомендуемое)

ПОДГОТОВКА ПОВЕРХНОСТИ ПОЛУФАБРИКАТОВ ПЕРЕДКОНСЕРВАЦИЕЙ

1 Очистка отвсех видов жировых и механических загрязнений проводится водными растворами илиорганическими растворителями.

2 Состав водныхрастворов и режимы обезжиривания полуфабрикатов в зависимости от видазагрязнений приведены в таблице 1.

3 Обезжириваниеполуфабрикатов проводят в стационарных ваннах, струйных установках или моечныхмашинах.

4 Интенсивностьочистки полуфабрикатов в стационарных ваннах достигается перемешиваниемраствора, механическим воздействием щеток и т.д.

5Продолжительность обработки любым методом устанавливают в зависимости отстепени загрязнения поверхности полуфабриката.

6 Полуфабрикатыпосле обезжиривания в водныхрастворах промывают горячей водой притемпературе (60-80)±5 °Си сушат до полного высыхания на воздухе или в сушильных установках, илиобдувают сжатым воздухом при температуре (75±5) °С.

Воздух,применяемый для сушки, должен быть очищен от пыли, масла и влаги.

7 При очисткеорганическими растворителями применяют:

керосинтехнический*;

бензинавиационный по ГОСТ 1012;

нефрас марокС2-80/120 и С3-80/120 по НТД и С50/170 по ГОСТ 8505;

уайт-спирит поГОСТ 3134.

Для уменьшенияпожароопасности в органические растворители допускается вводить антистатическиеприсадки («Сигбол»* и др.).

8 Контроль качестваобезжиривания проводят визуальным осмотром по смачиваемости поверхности воднойпленкой: полное обезжиривание обеспечивает ровное покрытие всей поверхностиводной пленкой без разрывов.

9 Контрольрастворов проводят химическим анализом состава производственных ванн по НТД.

Растворы,содержащие органические препараты (сульфанол, вспомогательное вещество ОП-7 иОП-10 по ГОСТ 8433), не контролируют.

При сниженииобезжиривающей способности растворы заменяют.

Таблица1

Характер загрязнения

Номер раствора

Концентрация компонент, г/дм3

Режим обработки

Натр едкий по ГОСТ 2263

Сода кальцинированная по ГОСТ 5100

Стекло натриевое жидкое по ГОСТ 13078

Тинатрийфосфат по ГОСТ 201

Вспомогательное вещество ОП-7, ОП-10 по ГОСТ 8433

Сульфанол по НТД

Препарат типа МЛ по НТД

Моноэтанол амин по НТД

Температура, К ГС)

Продолжительность, мин

Жировые (технологические и консервационные масла и смазки)

1

-

-

-

-

-

-

10-30

-

323-343 (50-70)

5-8

21,2)

-

-

25-30

20-70

-

-

-

-

333-343 (60-70)

10-15

3

-

-

-

-

-

5-15

-

-

323-333 (50-60)

-

4

-

-

-

-

5-6

-

-

1-2

323-333 (50-60)

1-10

Полировальные пасты

51)

-

26-30

2-5

20-50

-

-

-

-

333-343 (60-70)

3-5

6

3-5

-

20-30

30-50

-

-

-

-

333-343 (60-70)

2-3

Примечания:

1 Для улучшения обезжиривающейспособности растворов 2 и 5 допускается добавлять 2-6 г/дм3вспомогательного вещества марок ОП-7 или ОП-10 по ГОСТ 8433.

2 В растворе 2 концентрациютринатрийфосфата 20-50 г/дм3 следует применять при незначительныхзагрязнениях; 50-70 г/дм3 - при значительных.

3Допускается применять другие аналогичные водные растворы, обеспечивающиечистоту поверхности.

ПРИЛОЖЕНИЕ Б

(обязательное)

ТЕХНОЛОГИЯ КОНСЕРВАЦИИ

1 Консервацияконсервационными маслами

1.1Консервационые масла наносят на поверхность полуфабрикатов (в зависимости отгабаритов и массы) погружением, распылением или кистью.

1.2 Маслананосят нагретыми до температуры 313-353 К (40-80 °С) или 368 К (95 °С).

1.3 Принанесении масел погружением избытку масла дают стечь.

1.4 Масло вванне необходимо контролировать один раз в неделю по следующим показателям:

массовой доливоды по ГОСТ 2477;

механическимпримесям по ГОСТ 6370;

кислотности поГОСТ 11362;

концентрациисвободной щелочи по ГОСТ 6707.

1.5 Принанесении распылением сжатый воздух должен соответствовать ГОСТ 9.010.

1.6 Слой маслапосле нанесения должен быть сплошным, без воздушных пузырей и инородныхвключений.

Дефектыустраняются повторным нанесением масла.

2 Консервация летучимиингибиторами

2.1 Летучиеингибиторы применяются на носителях (бумагах) или в виде сухого порошка собязательным последующим упаковыванием в полиэтиленовую пленку по ГОСТ 10354толщиной 0,15-0,20 мм.

2.2 Количествовнесенного ингибитора в объем упаковочного пространства зависит от площадизащищаемой поверхности и должно быть:

от 50 до 100 г/м3при использовании противокоррозионной бумаги марок МБГИ-3-40 и МБГИ-8-40 по ГОСТ16295;

от 10 до 50 г/см3при использовании линасиля ИФХАН-1 или ИФХАН-1Н.

2.3 Консервациюингибированной бумагой проводят одним из следующих способов:

обертываниемполуфабрикатов (по одному или несколько штук) с последующим упаковыванием вчехол из полиэтиленовой пленки;

укладкойполуфабрикатов во влагонепроницаемую тару, выложенную ингибированной бумагой;

размещениемлистов и жгутов ингибированной бумаги между полуфабрикатами с последующимупаковыванием (укрытием) в тару, выложенную влагонепроницаемым материалом;

помещениемингибированной бумаги внутри труб с последующим закрытием отверстий пробкамиили заглушками.

Расстояние отингибированной бумаги до защищаемой поверхности должно быть не более 0,1 м.

2.4 Консервациюлинасилем ИФХАН-1Н проводят размещением его в упаковочном пространстве чехлаили тары с помощью перфорированных патронов из оргстекла или мешочков(марлевых, бязевых и т.п.).

Линасиль можноразмещать на расстоянии не более 100 см от поверхности полуфабриката.

2.4.1 Приконсервации листов необходимо обеспечить доступ паров ингибитора к каждомулисту.

При консервациивнутренних поверхностей труб необходимо провести герметизацию отверстий.

2.5 Технологиюконсервации летучими ингибиторами в зависимости от мест размещения при храненииустанавливают в НТД на полуфабрикат конкретного вида.

ПРИЛОЖЕНИЕ В

(обязательное)

Таблица1

СПОСОБЫ РАСКОНСЕРВАЦИИ

Средство временной противокоррозионной защиты

Способ расконсервации

1 Масло консервационное К-17 по ГОСТ 10877

2 Масло консервационное НГ-203 (Б, В)*

3 Масло индустриальное марки И-12А или И-20А по ГОСТ 20799 при концентрации 90-95 %; присадка АКОР-1 по ГОСТ 15171 при концентрации 5-10 %

4 Масло индустриальное марки И-12А или И-20А по ГОСТ 20799 при концентрации 80-85 %; присадка АКОР-1 по ГОСТ 15171 при концентрации 5-10 %; вазелин технический* при концентрации 5-10 %

5 Масло индустриальное марки И-12А или И-20А по ГОСТ 20799 при концентрации 70%; вазелин технический* при концентрации 30%

6 Масло индустриальное марки И-12А или И-20А по ГОСТ 20799 при концентрации 50 %; вазелин технический* при концентрации 50 %

7 Смазка пушечная ПВК по ГОСТ 19537

Протирка ветошью, смоченной растворителем по ГОСТ 1012, ГОСТ 3134, ГОСТ 8505 с последующей обдувкой теплым воздухом или протирка насухо

Погружение в растворители с последующей сушкой или протиркой насухо

Обработка струей пара или промывка горячей водой или моющим раствором с пассиваторами с последующей сушкой

Обработка водными растворами на основе препаратов МЛ*, КМ*

8 Силикагель технический по ГОСТ 3956

Разгерметизация тары, удаление тары и мешочков с силикагелем

9 Линасиль ИФХАН-1Н*

10 Бумага противокоррозионная марок МБГИ-3-40, МБГИ-8-40 по ГОСТ 16295

Разгерметизация и удаление тары, удаление бумаги и мешочков с ингибиторами, продувка теплым воздухом

11 Бумага липкая*

Удаление бумаги и промывка бензином

Примечание - При хранении полуфабрикатов в упаковке расконсервациявключает и удаление упаковочных средств.

ПРИЛОЖЕНИЕ Г

(обязательное)

ЯЩИКИ ДЛЯ УПАКОВЫВАНИЯ ПОЛУФАБРИКАТОВ

1 В зависимостиот конструкции и предельной массы полуфабрикатов ящики изготовляют четырехтипов:

тип I - дощатыерешетчатые с четырьмя брусьями, собранными в рамку, с наружными продольнымидосками и наружными поперечными поясами из досок, скрепленных металлическимискобами (рисунок 1);

тип II -дощатые комбинированные с четырьмя брусьями, собранными, в рамку, с наружнымипродольными досками, наружными поперечными поясами из досок, скрепленныхметаллическими скобами, дном и крышкой, обшитыми фанерой (рисунок 2);

тип III -дощатые решетчатые с плотными торцевыми стенками, с наружными поперечнымипоясами из планок, скрепленных металлической лентой (рисунок 3);

тип IV -дощатые комбинированные с плотными торцевыми стенками, наружными поперечнымипоясами из планок, скрепленных металлической лентой, с дном, боками и крышкой,обшитыми фанерой (рисунок 4).

Ящики типов I и IIприменяют для упаковывания листов, типов III и IV - для упаковывания профилей,прутков и труб.

2 Размеры ящиковустановлены:

для типа I - втаблице 1;

для типа II - втаблице 2;

для типов III и IV - втаблице 3,а их предельные отклонения - в таблице 4.

В ящиках типов III и IVприменяют планки (рисунки 3, 4, позиции 1, 3, 4, 5) размером25´50 мм. Допускается применятьпланки размером 32´40 мм.

На каждомконкретном ящике допускается применять планки только одного сечения.

3 Дляизготовления ящиков должны применяться пиломатериалы хвойных пород 3-4-го сортапо ГОСТ8486, ГОСТ24454 и пиломатериалы лиственных пород 2-3-го сорта по ГОСТ 2695.

4 При отсутствиидлинномерного материала при длине ящика более 3000 мм разрешается стыковкапродольных брусков, досок и планок.

5 Дляизготовления ящиков типов II и IV применяется фанера толщиной3-4 мм   марок ФСФ и ФК сортов  или .

Допускаетсяприменять древесноволокнистые плиты толщиной 3,2-4,0 мм марок Т-350 и Т-400 по ГОСТ4598,.

6 Влажностьдревесины ящиков и их деталей не должна превышать (22 + 3) %.

7 Шероховатостьповерхности деталей ящиков Rmmaxдолжна быть не более 1260 мкмпо ГОСТ7016.

8 Обзолдопускается на одной кромке деталей не более  ее толщины и шириныбез ограничения длины.

При сборкеящиков и щитов кромка детали с обзолом не должна прилегать к фанере илидревесноволокнистой плите.

9 Ящикисколачиваются гвоздями типов К4´100 по ГОСТ 4028, К2´40 и К3´70 по ГОСТ 4034, П-образнымиметаллическими скобами, изготовляемыми по НТД, или комбинированным способом(гвоздями и скобами).

10 Креплениеугловых соединений с применением брусьев высотой менее 60 мм проводят однимгвоздем. Допускается применять укомины на крайних поясах для ящиков типа III.

11 При сборкедна и крышки с торцевыми и боковыми стенками гвозди забивают: в ящиках типов I и II - попрямой линии, типов III и IV - в шахматном порядке, тоесть один гвоздь в планку, другой - в доску.

При сборкепродольных досок с продольным брусом в ящиках типов I и II расстояние между гвоздямидолжно быть не более 380 мм при длине ящика до 4000 мм и более 250 мм - придлине более 4000 мм.

При сборкеящиков П-образными скобами спинка скобы должна размешаться поперек волокондосок или под углом 30-45° к волокнам прибиваемой детали.

Гвозди или скобыдолжны располагаться от торца планок или досок на расстоянии не менее 15 мм, отпродольных кромок - не менее 10 мм.

Дно и крышкукрепят к боковым щитам между поперечными поясами гвоздями типа К3´70 по ГОСТ 4034 двумя длядна и одним для крышки.

12 При сборкеящиков с применением фанеры гвозди забивают в фанеру. Концы гвоздей должны бытьзагнуты и утоплены в древесину с наружной стороны ящика.

13 Головкигвоздей не должны выступать или быть утоплены более чем на высоту головки,проволочные скобы должны быть правильной формы, без петель, срезов и другихдефектов.

14 Пояса и торцыящиков должны быть скреплены стальной сплошной лентой или в виде скобы толщиной0,4-0,8 мм и шириной 20 мм по ГОСТ 3560.

15 Пояса изстальной ленты устанавливают лентообвязочными станками, ручными механическимиприспособлениями или ручным способом.

Лента примеханической обтяжке должна быть плотно натянута на ящике так, чтобы на ребрахона врезалась в древесину.

При ручнойсплошной обтяжке стальную ленту прибивают гвоздями по торцам ящика ссоединением концов внахлестку.

16 Стыковкафанеры в ящиках типов II и IV должна проводиться подпоперечными поясами встык или в любом месте внахлест с перекрытием листовфанеры не менее чем на 100 мм.

17 В ящикахтипов III и IV при сборке торцевых стенок планки надо прибивать кдоскам двумя гвоздями типа К3´70 по ГОСТ 4034 в каждоесоединение.

18 Строповкутары проводят в соответствии с приложением Д.

19 Торцевуюстенку ящиков типов III и IV допускается изготавливать изцельной доски толщиной 40 мм.

20 Ящики свнутренней стороной квадрата торцевой стенки, равной 300, 350, 400 и 450 мм,допускается изготавливать с четырьмя дополнительными продольными планками.

21 Ящики типов III и IV сторцевой стенкой 100´100, 150´150, 200´200 и 250´250 мм изготавливают на четырех продольных планках.


Таблица1

РАЗМЕРЫЯЩИКОВ ТИПА I

Номер ящика

Размер листов, упаковываемых в ящики, мм

Высота бруса Н, мм

Внутренняя ширина ящика В, мм

Внутренняя длина ящика L, мм

Общая длина ящика L1, мм3)

Количество продольных досок, шт,

Количество поясов, шт,

Расстояние между поясами L2, мм

Количество поперечных досок, шт,

Масса, кг, для гвоздей типов

Количество скоб, шт, (стальная лента)

Масса ленты, кг

Объем древесины в чистоте, м3 2)

Удельная материалоемкость q, м3/дм3х10-4

Масса ящика, кг

Ширина

Длина

К4х100

К2х40

К3х70

1

600

1500

203

620

1540

1620

6

3

690

6

0,356

0,03

0,158

8

0,31

0,083

4,2

50

2

2000

155

2040

2120

3

940

6

0,356

0,03

8

0,28

0,094

4,7

57

3

2500

12

2540

2620

4

770

8

0,474

0,04

10

0,33

0,108

5,4

66

4

3000

110

3040

3120

4

930

8

0,474

0,04

10

0,31

0,122

5,8

74

5

800

1500

155

820

1540

1620

3

690

6

0,356

0,03

8

0,28

0,094

4,8

57

6

2000

105

2040

2120

3

940

6

0,356

0,03

8

0,24

0,106

6,0

64

7

2500

95

2540

2620

4

770

8

0,474

0,04

10

0,30

0,126

6,5

78

8

3000

85

3040

3120

4

930

8

0,474

0,04

10

0,29

0,147

6,9

89

9

900

1500

140

920

1540

1620

3

690

6

0,356

0,03

8

0,26

0,100

5,0

61

10

2000

100

2040

2120

3

940

6

0,356

0,03

8

0,25

0,118

5.7

71

11

2500

90

2540

2620

4

770

8

0,474

0,04

10

0,30

0,146

6,9

88

12

3000

75

3040

3120

4

930

8

0,474

0,04

10

0,29

0,160

7,6

96

13

1000

2000

140

1020

2040

2120

3

940

6

0,356

0,03

0,158

8

0,27

0,072

2,4

40

14

2500

110

254,

2620

4

770

8

0,474

0,04

0,158

10

0,33

0,080

2,8

47

15

3000

95

3040

3120

4

930

8

0,474

0,04

0,158

10

0,31

0,085

2,8

50

16

3500

80

3540

3620

5

800

10

0,593

0,05

0,253

12

0,36

0,094

3,2

56

17

4000

70

4040

4120

5

920

10

0,593

0,05

0,253

12

0,35

0,101

3,5

60

18

4500

70

4540

4620

6

820

12

0,712

0,06

0,332

14

0,41

0,112

3,4

72

19

5000

65

5040

5120

6

920

12

0,712

0,06

0,332

14

0,39

0,118

3,5

76

20

5500

60

5540

5520

7

820

14

0,830

0,07

0,380

16

0,43

0,129

3,8

82

21

6000

55

6040

6120

7

920

14

0,830

0,07

0,380

16

0,43

0,134

3,9

86

22

6500

50

6540

6620

6

8

850

16

0,950

0,08

0,426

18

0,49

0,144

4,3

92

23

7000

50

7040

7120

8

920

16

0,950

0,08

0,426

18

0,49

0,154

4,2

99

24

1200

2000

115

1220

2040

2120

3

940

6

0,356

0,03

0,158

8

0,25

0,072

2,5

42

25

2500

95

2540

220

4

770

8

0,474

0,04

0,158

10

0,31

0,082

2,7

48

26

3000

80

3040

3120

4

930

8

0,474

0,04

0,158

10

0,30

0,087

2,9

51

27

3500

65

3540

3620

5

800

10

0,593

0,05

0,253

12

0,34

0,097

3,4

59

28

4000

60

4040

4120

5

920

10

0,593

0,05

0,253

12

0,34

0,103

3,4

63

29

4500

50

4540

4620

6

820

12

0,712

0,06

0,332

14

0,39

0,116

4,1

74

30

5000

55

5040

5120

6

920

12

0,712

0,06

0,332

14

0,38

0,122

3,6

78

31

5500

50

5540

5620

7

820

14

0,830

0,07

0,380

16

0,38

0,132

3,9

85

32

6000

45

6040

6120

7

920

14

0,830

0,07

0,380

16

0,42

0,138

4,2

88

33

6500

45

6540

6620

8

850

16

0,960

0,08

0,426

18

0,47

0,150

4,2

96

34

7000

40

7040

7120

8

920

16

0,950

0,08

0,426

18

0,47

0,155

4,5

100

35

1400

2000

100

1420

2040

2120

3

940

6

0,356

0,03

0,158

8

0,23

0,074

2,6

44

36

2500

80

2540

2620

4

770

8

0,474

0,04

0,158

10

0,30

0,084

2,9

51

37

3000

65

3040

3120

4

930

8

0,474

0,04

0,158

10

0,28

0,088

2,9

54

38

3500

60

3540

3620

5

800

10

0,593

0,05

0,253

12

0,34

0,100

3,3

62

39

4000

50

4040

4120

5

920

10

0,593

0,05

0,253

12

0,34

0,105

3,7

65

40

4500

50

4540

4620

6

820

12

0,712

0,06

0,332

14

0,38

0,119

3,6

76

41

5000

45

5040

5120

6

920

12

0,712

0,06

0,332

14

0,36

0,125

3,9

80

42

5500

45

5540

5620

7

820

14

0,830

0,07

0,380

16

0,43

0,138

3,9

88

43

6000

40

6040

6120

7

920

14

0,830

0,07

0,380

16

0,42

0,143

4,2

92

44

6500

40

6540

6620

8

850

16

0,950

0,08

0,426

18

0,47

0,156

4,2

100

45

7000

35

7040

7120

8

920

16

0,950

0,08

0,426

18

0,47

0,161

4,6

103

46

1425

2000

100

1445

2040

2120

6

3

940

6

0,356

0,03

0,158

8

0,23

0,075

2,5

46

47

2500

80

2540

2620

4

770

8

0,474

0,04

0,168

10

0,32

0,085

2,9

53

48

3000

65

3040

3120

4

930

8

0,474

0,04

0,158

10

0,28

0,092

3,2

56

49

3500

60

3540

3320

5

800

10

0,593

0,05

0,253

12

0,35

0,105

3,4

64

50

4000

50

4040

4120

5

920

10

0,593

0,05

0,253

12

0,35

0,109

3,7

67

51

4500

50

4540

4620

6

820

12

0,712

0,06

0,332

14

0,38

0,125

3,8

78

52

5000

45

5040

5120

6

920

12

0,712

0,06

0,332

14

0,36

0,131

4,0

82

53

5500

45

5540

5620

7

820

14

0,830

0,07

0,360

16

0,43

0,143

4,0

90

54

6000

40

6040

6120

7

920

14

0,830

0,07

0,380

16

0,42

0,150

4,3

94

55

6500

40

6540

6620

8

850

16

0,950

0,08

0,426

18

0,47

0,162

4,3

102

56

7000

35

7040

7120

8

920

16

0,950

0,08

0,426

18

0,47

0,166

4,7

105

57

1500

2000

95

1520

2040

2120

8

3

940

6

0,356

0,03

0,158

10

0,30

0,072

2,4

45

58

2500

75

2540

2620

4

770

8

0,474

0,04

0,158

12

0,34

0/087

3,0

53

59

3000

65

3040

3120

4

930

8

0,474

0,04

0,158

12

0,32

0,102

3,2

62

60

3500

55

3540

3620

5

800

10

0,593

0,05

0,253

14

0,37

0,119

3,4

73

61

4000

45

4040

4120

5

920

10

0,593

0,05

0253

14

0,36

0,123

4,4

82

62

4500

50

4540

4620

6

820

12

0,712

0,06

0,332

16

0,43

0,141

4,0

90

63

5000

45

5040

5120

6

920

12

0,712

0,06

0,332

16

0,47

0,148

4,2

95

64

5500

45

5540

5620

7

820

14

0,830

0,07

0,380

18

0,46

0,163

4,8

105

65

6000

40

6040

6120

7

920

14

0,830

0,07

0,380

18

0,47

0,171

4,6

ПО

66

6500

40

6540

6620

8

830

16

0,950

0,08

0,426

20

0,52

0,181

5,2

116

67

7000

35

7040

7120

8

920

16

0,950

0,08

0,426

20

0,52

0,182

4,8

118

68

1600

2000

90

1620

2040

2120

8

3

940

6

0,356

0,03

0,158

10

0,30

0,085

2,8

50

69

2500

70

2540

2620

4

770

8

0,474

0,04

0,158

12

0,34

0,098

3,4

60

70

3000

60

3040

3120

4

930

8

0,474

0,04

0,158

12

0,32

0,104

3,3

64

71

3500

50

3540

3620

5

800

10

0,593

0,05

0,253

14

0,37

0,120

4,1

75

72

4000

45

4040

4120

5

920

10

0,593

0,05

0,253

14

0,36

0,126

4,2

78

73

4500

45

4540

4620

6

820

12

0,712

0,06

0,332

16

0,41

0,142

4,2

91

74

5000

40

5040

5120

6

920

12

0,712

0,06

0,332

16

0,47

0,149

4,5

96

75

5500

40

5540

5620

7

820

14

0,830

0,07

0,380

18

0,47

0,161

4,4

107

76

6000

35

6040

6120

7

920

14

0,830

0,07

0,380

18

0,52

0,172

5,0

110

77

6500

35

6540

6620

8

850

16

0,950

0,08

0,4,26

20

0,50

0,186

6,8

119

78

7000

30

7040

7120

8

920

16

0,950

0,08

0,426

20

0,50

0,191

5,5

122

79

1800

2000

80

1820

2040

2120

3

940

6

0,356

0,03

0,158

8

0,24

0,088

2,9

53

80

2500

60

2540

2620

4

770

8

0,474

0,04

0,158

10

0,27

0,10,1

3,6

62

81

3000

50

3040

3120

4

930

8

0,474

0,04

0,158

10

0,27

0,107

3,8

67

82

3500

45

3540

3620

5

800

10

0,593

0,05

0,253

12

0,31

0,125

4.3

78

83

4000

40

4040

4120

5

920

10

0,593

0,05

0,253

12

0,31

0,130

4,4

81

84

4500

40

4540

4620

,6

820

12

0,712

0,06

0,332

14

0,36

0,1,50

4,5

96

85

5000

40

5040

5120

6

920

12

0,712

0,06

0,332

14

0,36

0,156

4.2

97

86

5500

35

5540

5620

7

820

14

0,830

0,07

0,380

16

0,42

0,173

4,9

111

87

6000

35

6040

6120

7

820

14

0,830

0,07

0,380

16

0,42

0,176

4,5

113

88

6500

30

6540

6620

8

850

16

0,950

0,08

0,426

18

0,45

0,192

5,3

123

89

7000

30

7040

7120

8

920

16

0,950

0,08

0,426

18

0,45

0,199

5,1

127

90

2000

2000

70

2020

2040

2120

8

3

940

б

0,356

0,03

0,158

10

0,29

0,089

3,0

55

91

2500

55

2540

2620

4

770

8

0,474

0,04

0,158

12

0,34

0,105

3,7

65

92

3000

45

3040

3120

4

930

8

0,474

0,04

0,158

12

0,34

0,111

4,0

69

93

3500

40

3540

3620

5

800

10

0,593

0,05

0,253

14

0,36

0,129

4,5

80

94

4000

35

4040

4120

5

920

10

0,593

0,05,

0,253

14

0,36

0,133

4,6

85

95

4500

35

4540

4620

6

820

12

0,712

0,06

0,332

16

0,41

0,145

4,5

93

96

5000

35

5040

5120

6

920

12

0,830

0,06

0,380

16

0,41

0,161

4,5

103

97

5500

30

5540

5620

7

820

14

0,830

0,07

0,380

18

0,46

0,178

5,3

114

98

6000

30

6040

6120

7

920

14

0,830

0,07

0,380

18

0,46

0,185

5,0

118

99

6500

25

6540

6620

8

850

16

0,950

0,08

0,426

20

0,51

0,197

5,9

126

100

7000

25

7040

7120

8

920

16

0,950

0,08

0,426

20

0,51

0,204

5,7

131

101

2200

2000

80

2220

2040

2120

3

940

6

0,080

0,020

0,170

10

0,150

0,090

2,5

48

102

2500

65

2540

2620

4

770

8

0,024

0,220

12

0,170

0,104

2,8

55

103

3000

55

3040

3120

4

930

8

0,040

12

0,160

0,110

3,0

58

104

3500

50

3540

3620

5

800

10

0,028

0,260

14

0,182

0,127

3,2

67

105

4000

45

4040

4120

5

930

10

14

0,168

0,136

3,4

71

106

4500

40

4540

4620

6

830

12

0,032

0,310

16

0,192

0,150

3,8

79

107

5000

40

5040

5120

6

930

12

16

0,192

0,160

3,6

84

108

5500

35

5540

5620

7

810

14

0,036

0,360

18

0,216

0,173

4,1

91

109

6000

35

6040

6120

7

930

14

18

0,216

0,185

4,0

97

110

6500

30

6540

6620

8

850

16

0,040

0,410

20

0,220

0,201

4,7

106

111

7000

30

7040

7120

8

930

16

20

0,220

0,208

4,5

109

112

2400

2000

70

2420

2040

2120

10

3

940

6

0,080

0,024

0,190

12

0,168

0,097

2,8

51

113

2500

60

2540

2620

4

770

8

0,028

0,230

14

0,192

0,116

3,2

61

114

3000

50

3040

3120

4

930

8

0,040

14

0,183

0,124

3,4

65

115

3500

45

3540

3620

5

800

10

0,032

0,280

16

0,192

0,144

3,8

76

116

4000

40

4040

4120

5

930

10

16

0,200

0,153

4,0

80

117

4500

40

4540

4620

6

830

12

0,036

0,325

18

0,225

0,175

40

92

118

5000

35

5040

5120

6

930

12

18

0,219

0,183

4,3

96

119

5500

35

5540

5620

7

810

14

0,040

0,370

20

0,243

0,205

44

108

120

6000

30

6040

3120

7

930

14

20

0,237

0,212

4,9

111

121

6500

30

6540

6620

8

850

16

0,044

0,420

22

0,261

0,234

5,0

123

122

7000

30

7040

7120

8

930

16

22

0,261

0,243

4,8

127

123

2600

2000

65

2620

2040

2120

3

940

6

0,080

0,024

0,190

12

0,170

0,099

2,9

52

124

2500

55

2540

2620

4

770

8

0,040

0,028

0,230

14

0,187

0,118

3,2

62

125

3000

50

3040

3120

4

930

8

14

0,183

0,128

3,2

67

126

3500

45

3540

3620

5

800

10

0,032

0,280

16

0,192

0,148

3,6

78

127

4000

40

4040

4120

5

930

10

16

0,200

0,158

3,8

83

128

4500

35

4540

4620

6

830

12

0,036

0,325

18

0,219

0,177

4,3

93

129

5000

35

5040

5120

6

930

12

18

0,219

0,189

4,1

99

130

5500

30

5540

5620

7

840

14

0,040

0,370

20

0,237

0,208

4,8

109

131

6000

30

6040

6120

7

930

14

20

0,237

0,219

4,7

115

132

6500

30

6540

6620

8

850

16

0,044

0,420

22

0,261

0,240

4,7

126

133

7000

30

7040

7120

8

930

16

22

0,261

0,249

4,5

131

134

2800

2000

65

2820

2040

2120

10

3

940

6

0,080

0,024

0,190

12

0,170

0,103

2,8

54

135

2500

55

2540

2620

4

770

8

0,040

0,028

0,230

14

0,187

0,122

3,1

64

136

3000

45

3040

3120

4

930

8

14

0,179

0,129

3,4

68

137

3500

40

3540

3620

5

800

10

0,032

0,280

16

0,200

0,151

3,8

80

138

4000

40

4040

4120

5

930

10

16

0,200

0,162

3,6

85

139

4500

35

4540

4620

6

830

12

0,036

0,325

18

0,219

0,183

4,1

96

140

5000

35

5040

5120

6

930

12

18

0,219

0,194

4,0

102

141

5500

30

5540

5620

7

840

14

0,040

0,370

20

0,237

0,213

4,6

112

142

6000

30

6040

6120

7

930

14

20

0,237

0,224

4,4

117

143

6500

30

6540

6620

8

850

16

0,044

0,420

22

0,261

0,248

4,5

129

144

7000

25

7040

7120

8

930

16

22

0,254

0,253

5,1

133

145

3000

2000

60

3020

2040

2120

3

940

6

0,080

0,024

0,190

12

0,165

0,104

2,8

55

146

2500

50

2540

2620

4

770

8

0,040

0,028

0,230

14

0,187

0,125

3,3

66

147

30

45

3040

3120

4

930

8

14

0,179

0,134

3,3

70

148

3500

40

3540

3620

5

800

10

0,032

0,280

16

0,200

0,156

3,7

82

149

4000

35

4040

4120

5

930

10

16

0,195

0,164

3,9

86

150

4500

35

4540

4620

6

830

12

0,036

0,325

18

0,219

0,188

4,0

99

151

5000

30

5040

5120

6

930

12

18

0,213

0,196

4,3

103

152

5500

30

5540

5620

7

840

14

0,040

0,370

20

0,237

0,220

4,4

115

153

6000

30

6040

6120

7

930

14

20

0,237

0,231

4,3

121

154

6500

30

6540

6520

8

850

16

0,044

0,420

22

0,261

0,254

4,3

133

155

7000

25

7040

7120

8

930

16

22

0,254

0,259

4,9

136

Примечания:

1 Масса листов, упаковываемых вящики № 1-12, - не более 500 кг, в ящики № 13-155 - не более 800 кг.

2 Объем древесины в чистоте определенс учетом двух поперечных и двух продольных брусьев.

3 Допускаетсяизготовлять промежуточные по длине размеры ящиков.

РАЗМЕРЫ ЯЩИКОВ ТИПА II

Номер ящика

Размер листов, упаковываемых в ящики, мм

Высота бруса H, мм

Внутренняя ширина ящика В, мм

Внутренняя длина ящика L, мм

Общая длина ящика L1, мм

Количество про дольных досок, шт.

Количество поясов, шт.

Расстояние между поясами L2, мм

Количество поперечных досок, шт.

Фанера, м3

Масса, кг, для гвоздей

Количество скоб, шт. (стальная лента)

Масса ленты, кг

Объем древесины в чистоте, м3

Масса ящика, кг

Ширина

Длина

К4х100

К3х70

К2х40

1

500

3500

175

520

3540

3620

4

5

800

10

0,017

0,120

0,200

0,040

10

0,261

0,097

62

2

4000

155

4040

4120

5

930

10

0,020

10

0,246

0,101

65

3

600

1500

200

620

1540

1620

6

3

690

6

0,009

0,120

0,160

0,028

8

0,230

0,063

40

4

2000

200

2040

2120

3

940

6

0,012

8

0,230

0,076

49

5

2500

200

2540

2620

4

770

8

0,015

0,200

0,035

10

0,287

0,094

61

6

3000

170

3040

3120

4

930

8

0,017

10

0,257

0,098

62

7

3500

145

3540

3620

5

800

10

0,020

0,250

0,043

12

0,285

0,106

68

8

4000

130

4040

4120

5

930

10

0,023

12

0,266

0,112

73

9

800

1500

200

820

1540

1620

6

3

690

6

0,012

0,120

0,160

0,028

8

0,230

0,069

45

10

2000

190

2040

2120

3

940

6

0,015

8

0,225

0,079

54

11

2500

155

2540

2620

4

770

8

0,019

0,300

0,035

10

0,145

0,087

58

12

3000

130

3040

3120

4

930

8

0,022

10

0,246

0,091

62

13

3500

115

3540

3620

5

800

10

0,026

0,250

0,043

12

0,257

0,101

69

14

4000

100

4040

4120

5

930

10

0,030

0,080

12

0,243

0,088

65

15

900

1500

200

920

1540

1620

6

3

690

6

0,013

0,120

0,160

0,028

8

0,230

0,072

49

16

2000

170

2040

2120

3

940

6

0,017



0,215

0,077

55

17

2500

140

2540

2620

4

770

8

0,021

0,200

0,035

10

0,250

0,087

63

18

3000

120

3040

3120

4

930

8

0,025

10

0,237

0,092

69

19

3500

105

3540

3620

5

800

10

0,029

0,250

0,043

12

0,273

0,101

77

20

4000

95

4040

4120

5

930

10

0,033

0,080

12

0,266

0,108

83

21

1000

2000

155

1020

2040

2120

6

3

940

6

0,019

0,120

0,160

0,028

8

0,197

0,076

52

22

2500

125

2540

2620

4

770

8

0,023

0,200

0,035

10

0,222

0,084

58

23

3000

110

3040

3120

4

930

8

0,027

10

0,211

0,090

65

24

3500

95

3540

3620

5

800

10

0,032

0,080

0,250

0,043

12

0,238

0,100

73

25

4000

85

4040

4120

5

930

10

0,036

12

0,229

0,105

78

26

4500

80

4540

4620

6

830

12

0,041

0,300

0,051

14

0,262

0,117

87

27

5000

75

5040

5120

6

930

12

0,045

14

0,256

0,123

93

28

5500

70

5540

5620

7

840

14

0,049

0,350

0,059

16

0,287

0,134

102

29

6000

65

6040

6120

7

930

14

0,054

16

0,280

0,140

107

30

6500

60

6540

6620

8

850

16

0,058

0,400

0,067

18

0,308

0,150

117

31

7000

55

7040

7120

8

930

16

0,063

0,040

18

0,301

0,155

121

32

1200

1500

175

1220

1540

1620

3

690

6

0,017

0,120

0,160

0,028

8

0,209

0,073

48

33

2000

135

2040

2120

3

940

6

0,022

8

0,236

0,076

54

34

2500

110

2540

2620

4

770

8

0,027

0,200

0,035

10

0,211

0,088

64

35

3000

95

3040

3120

4

930

8

0,032

0,080

10

0,199

0,093

70

36

3500

85

3540

3620

5

800

10

0,038

0,250

0,043

12

0,229

0,099

76

37

4000

75

4040

4120

5

930

10

0,043

12

0,219

0,105

82

38

4500

70

4540

4620

6

830

12

0,048

0,300

0,051

14

0,251

0,116

91

39

5000

65

5040

5120

6

930

12

0,053

14

0,245

0,122

96

40

5500

60

5540

5620

7

840

14

0,058

0,350

0,059

16

0,274

0,133

107

41

6000

55

6040

6120

7

930

14

0,064

0,040

16

0,268

0,139

115

42

1200

6500

55

1220

6540

6620

6

8

850

16

0,069

0,040

0,400

0,067

18

0,301

0,152

123

43

7000

50

7040

7120

8

930

16

0,074

18

0,294

0,157

128

44

1400

2000

115

1420

2040

2120

8

3

940

6

0,026

0,120

0,170

0,028

8

0,171

0,082

70

45

2500

95

2540

2620

4

770

8

0,032

0,080

0,220

0,035

0,199

0,094

82

46

3000

85

3040

3120

4

930

8

0,038

0,190

0,102

88

47

1400, 1425

3500.

75

1420, 1445

3540

3620

5

800

10

0,044

0,260

0,043

12

0,219

0,116

104

48

4000

65

4040

4120

5

930

10

0,050

12

0,210

0,122

112

49

4500

60

4540

4620

6

830

12

0,056

0,310

0,051

14

0,240

0,136

124

50

5000

55

5040

5120

6

930

12

0,062

0,040

14

0,235

0,144

134

51

5500

55

5540

5620

7

840

14

0,068

0,360

0,059

16

0,268

0,160

148

52

6000

50

6040

6120

7

930

14

0,075

16

0,262

0,167

157

53

6500

50

6540

6620

8

850

16

0,081

0,410

0,067

18

0,295

0,182

170

54

7000

40

7040

7120

8

930

16

0,087

18

0,288

0,189

178

55

1500

2000

110

1520

2040

2120

3

940

6

0,027

0,120

0,170

0,028

8

0,168

0,084

73

56

2500

90

2540

2620

4

770

8

0,033

0,080

0,220

0,035

10

0,195

0,095

84

57

3000

80

3040

3120

4

930

8

0,040

10

0,187

0,103

93

58

3500

70

3540

3620

5

800

10

0.046

0,260

0,043

12

0,215

0,116

106

59

4000

65

4040

4120

5

930

10

0,053

12

0,210

0,125

116

60

4500

60

4540

4620

6

830

12

0,059

0,310

0,051

14

0,240

0,139

129

61

5000

55

5040

5120

6

930

12

0,065

0,040

14

0,235

0,147

138

62

5500

50

5540

5620

7

840

14

0,071

0,360

0,059

16

0,262

0,160

151

63

1500

6000

50

1520

6040

6120

8

7

930

14

0,078

0,040

0,360

0,059

16

0,262

0,170

162

64

6500

45

6540

6620

8

850

16

0,083

0,410

0,067

18

0,288

0,183

174

65

7000

45

7040

7120

8

930

16

0,091

18

0,288

0,193

186

66

1600

2000

105

1620

2040

2120

3

940

6

0,029

0,080

0,170

0,028

8

0,165

0,084

74

67

2500

90

2540

2620

4

770

8

0,036

0,220

0,035

10

0,195

0,097

87

68

3000

75

3040

3120

4

930

8

0,042

10

0,183

0,103

95

69

3500

65

3540

3620

5

800

10

0,049

0,260

0,043

12

0,216

0,117

108

70

4000

60

4040

4120

5

930

10

0,056

12

0,206

0,125

118

71

4500

55

4540

4620

6

830

12

0,063

0,040

0,310

0,051

14

0,235

0,139

131

72

5000

55

5040

5120

6

930

12

0,070

14

0,235

0,149

142

73

5500

50

5540

5620

7

840

14

0,076

0,360

0,059

16

0,262

0,163

155

74

6000

45

6040

6120

7

930

14

0,083

16

0,256

0,170

1б5

75

6500

45

6540

6620

8

850

16

0,090

0,410

0,067

18

0,287

0,186

180

76

7000

40

7040

7120

8

930

16

0,097

18

0,280

0,192

187

77

1800

2000

95

1820

2040

2120

3

940

6

0,032

0,080

0,170

0,028

8

0,159

0,084

76

78

2500

80

2540

2620

4

770

8

0,040

0,220

0,035

10

0,187

0,099

91

79

3000

70

3040

3120

4

930

8

0,047

10

0,179

0,106

100

80

3500

60

3540

3620

5

800

10

0,055

0,260

0,043

12

0,205

0,120

114

81

4000

55

4040

4120

5

930

10

0,063

0,040

12

0,201

0,128

124

82

4500

50

4540

4620

6

830

12

0,070

0,310

0,051

14

0,229

0,142

138

83

5000

50

5040

5120

6

930

12

0,078

14

0,229

0,152

149

84

5500

45

5540

5620

7

840

14

0,085

0,360

0,059

16

0,256

0,166

162

85

6000

45

6040

6120

7

930

14

0,093

16

0,256

0,176

175

86

6500

40

6540

6620

8

850

16

0,101

0,410

0,067

18

0,280

0,190

188

87

7000

40

7040

7120

8

930

16

0,108

18

0,270

0,200

201

88

2000

2000

85

2020

2040

2120

3

940

6

0,036

0,080

0,170

0,028

8

0,153

0,086

79

89

2500

75

2540

2620

4

770

8

0,044

0,220

0,035

10

0,183

0,101

94

90

3000

65

3040

3120

4

930

8

0,052

10

0,176

0,108

105

91

3500

55

3540

3620

5

800

10

0,061

0,040

0,260

0,043

12

0,201

0,122

119

92

4000

50

4040

4120

5

930

10

0,069

12

0,197

0,130

129

93

4500

50

4540

4620

6

830

12

0,078

0,310

0,051

14

0,229

0,148

147

94

5000

45

5040

5120

6

930

12

0,086

14

0,224

0,155

156

95

5500

45

5540

5620

7

840

14

0,094

0,360

0,059

16

0,256

0,173

174

96

6000

40

6040

6120

7

930

14

0,103

16

0,250

0,180

183

97

6500

40

6540

6620

8

850

16

0,111

0,400

0,067

18

0,280

0,197

201

98

7000

35

7040

7120

8

930

16

0,120

18

0,274

0,203

210

Примечание - Допускается изготовлять промежуточные подлине размеры ящика.


Таблица 3

РАЗМЕРЫЯЩИКОВ ТИПОВ III, IV

Номер ящика

Внутренняя длина ящика L, мм

Внутренний размер стороны ящика а, мм

Общая длина ящика L1, мм

Количество поясов, шт.

Расстояние между поясами L2, мм

Количество боковых и поперечных планок, шт.

Фанера, м3

Объем древесины в чистоте, м3

Масса, кг

ленты

гвоздей

ящика

1

2040

100

2140

5

670

20

0,004

0,026

0,27

0,24

19

2

150

0,006

0,027

0,34

21

3

200

0,008

0,031

0,47

23

4

250

0,009

0,033

0,55

24

5

270

0,010

0,034

0,59

25

6

300

0,011

0,035

0,63

26

7

320

0,012

0,037

0,67

28

8

350

0,013

0,040

0,72

29

9

400

0,015

0,043

0,77

31

10

450

0,016

0,046

0,82

33

11

2540

100

2640

5

920

20

0,005

0,031

0,27

0,24

23

12

150

0,007

0,034

0,34

25

13

200

0,010

0,036

0,41

26

14

250

0,012

0,038

0,49

28

15

270

0,013

0,039

0,53

28

16

300

0,014

0,040

0,58

29

17

320

0,015

0,042

0,61

30

18

350

0,016

0,045

0,65

33

19

400

0,018

0,048

0,73

35

20

450

0,020

0,051

0,81

37

21

3040

100

3140

6

780

24

0,006

0,037

0,32

0,35

27

22

150

0,009

0,040

0,48

29

23

200

0,011

0,042

0,57

30

24

250

0,014

0,044

0,66

32

25

270

0,015

0,045

0,70

33

26

300

0,016

0,047

0,76

34

27

320

0,017

0,049

0,80

35

28

350

0,019

0,052

0,86

37

29

400

0,021

0,055

0,92

40

30

450

0,024

0,058

0,98

42

31

3640

100

3640

6

950

24

0,007

0,042

0,32

0,35

30

32

150

0,010

0,045

0,48

33

33

200

0,013

0,047

0,57

34

34

250

0,016

0,049

0,66

35

35

270

0,017

0,050

0,70

36

36

300

0,019

0,052

0,76

37

37

320

0,020

0,054

0,80

39

38

3540

350

3640

6

950

24

0,022

0,057

0,86

0,35

41

39

400

0,025

0,060

0,92

43

40

450

0,028

0,063

0,98

45

41

4040

100

4140

7

835

28

0,008

0,047

0,38

0,38

34

42

150

0,012

0,050

0,56

36

43

200

0,015

0,053

0,66

38

44

250

0,018

0,056

0,77

40

45

270

0,020

0,057

0,82

41

46

300

0,022

0,059

0,88

42

47

320

0,023

0,061

0,93

44

48

350

0,025

0,064

1,00

46

40

400

0,028

0,068

1,12

49

50

450

0,031

0,071

1,24

51

51

4540

100

4640

7

955

28

0,009

0,052

0,45

0,38

37

52

150

0,013

0,055

0,56

40

53

200

0,017

0,058

0,66

42

54

250

0,020

0,061

0,77

44

55

300

0,024

0,065

0,88

47

56

350

0,028

0,068

1,00

49

57

400

0,032

0,072

1,12

51

58

450

0,035

0,076

1,24

54

59

5040

100

5140

8

870

32

0,010

0,058

0,51

0,41

42

60

150

0,014

0,061

0,64

44

61

200

0,019

0,064

0,76

46

62

250

0,023

0,067

0,88

48

63

300

0,027

0,071

1,01

51

64

350

0,031

0,075

1,14

54

65

400

0,035

0,079

1,27

56

66

450

0,039

0,084

1,40

60

67

5540

100

5640

8

970

32

0,011

0,063

0,51

0,41

45

68

150

0,016

0,066

0,64

47

69

200

0,020

0,069

0,76

49

70

250

0,025

0,072

0,88

51

71

300

0,029

0,076

1,01

54

72

350

0,034

0,080

1,14
