Государственная система обеспечения
единства измерений
Методика поверки
МЕЖГОСУДАРСТВЕННЫЙСОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
1 РАЗРАБОТАН Федеральным государственнымунитарным предприятием «Уральский научно-исследовательский институт метрологии»(ФГУП «УНИИМ»)
ВНЕСЕН Госстандартом России
2 ПРИНЯТ Межгосударственным советом постандартизации, метрологии и сертификации (протокол № 23 от 22 мая 2003 г.)
За принятие проголосовали:
| Наименование государства | Наименование национального органа по стандартизации |
| Азербайджан | Азстандарт |
| Республика Армения | Армгосстандарт |
| Республика Беларусь | Госстандарт Республики Беларусь |
| Грузия | Грузстандарт |
| Республика Казахстан | Госстандарт Республики Казахстан |
| Кыргызская Республика | Кыргызстандарт |
| Республика Молдова | Молдовастандарт |
| Российская Федерация | Госстандарт России |
| Республика Таджикистан | Таджикстандарт |
| Туркменистан | Главгосслужба «Туркменстандартлары» |
| Республика Узбекистан | Узгосстандарт |
3Постановлением Государственного комитета Российской Федерации по стандартизациии метрологии от 26 сентября 2003 г. № 268-ст межгосударственный стандарт ГОСТ8.217-2003 введен в действие непосредственно в качестве государственногостандарта Российской Федерации с 1 апреля 2004 г.
4 ВЗАМЕН ГОСТ8.217-87
Содержание
МЕЖГОСУДАРСТВЕННЫЙСТАНДАРТ
Государственнаясистема обеспечения единства измерений
Методика поверки
State system forensuring the uniformity of measurements.
Current transformers. Verification procedure
Дата введения2004-04-01
Настоящий стандарт распространяется натрансформаторы тока по ГОСТ 7746,измерительные лабораторные трансформаторы тока по ГОСТ23624 (далее - трансформаторы тока) и устанавливает методику их поверки.
Допускается поверять трансформаторы тока,метрологические характеристики которых не хуже указанных в ГОСТ 7746 и ГОСТ23624.
В настоящем стандарте использованы ссылки наследующие стандарты:
ГОСТ8.550-86 Государственная система обеспечения единства измерений.Государственный специальный эталон и государственная поверочная схема длясредств измерений коэффициента и угла масштабного преобразованиясинусоидального тока
ГОСТ12.2.007.0-75 Система стандартов безопасности труда. Изделияэлектротехнические. Общие требования безопасности
ГОСТ12.3.019-80 Система стандартов безопасности труда. Испытания и измеренияэлектрические. Общие требования безопасности
ГОСТ 7746-2001Трансформаторы тока. Общие технические условия
ГОСТ8711-93 (МЭК 51-2-84) Приборы аналоговые показывающие электроизмерительныепрямого действия и вспомогательные части к ним. Часть 2. Особые требования камперметрам и вольтметрам
ГОСТ13109-97 Электрическая энергия. Совместимость технических средствэлектромагнитная. Нормы качества электрической энергии в системахэлектроснабжения общего назначения
ГОСТ 18685-73Трансформаторы тока и напряжения. Термины и определения
ГОСТ 19880-74*Электротехника. Основные понятия. Термины и определения
ГОСТ21130-75 Изделия электротехнические. Зажимы заземляющие и знаки заземления.Конструкция и размеры
ГОСТ23624-2001 Трансформаторы тока измерительные лабораторные. Общиетехнические условия
___________
* На территории Российской Федерациидействует ГОСТ Р 52002-2003
.
В настоящем стандарте применены термины ссоответствующими определениями по ГОСТ 18685,ГОСТ 19880и [1].
4.1 При проведении всех видов поверки выполняютследующие операции: внешний осмотр - по 9.1;
проверка сопротивления изоляции - по 9.2;
размагничивание - по 9.3;
проверка правильности обозначения контактных зажимови выводов - по 9.4;
определение погрешностей - по 9.5.
4.2 В случае получения отрицательного результата привыполнении любой операции по 9.1 - 9.5 поверку прекращают иоформляют ее результаты в соответствии с 10.2.
5.1 Средства поверки,применяемые при проведении поверки, - по таблице 1.
Таблица 1
| Наименование средства поверки и его основные характеристики | Номер пункта настоящего стандарта |
| Мегомметр с характеристиками по ГОСТ 7746 или ГОСТ 23624 | 9.2 |
| Понижающий силовой трансформатор с регулирующим устройством, обеспечивающим диапазон регулирования от 1 % до 120 % номинального тока поверяемого трансформатора тока и установку этого тока с погрешностью, не выходящей за пределы ±10 %; трансформатор тока класса точности не ниже 5 по ГОСТ 7746; амперметр класса точности не ниже 5 по ГОСТ 8711; вольтметр амплитудных значений класса точности 10 по ГОСТ 8711; нагрузочный резистор (значение сопротивления указано в 9.3.3) | 9.3 |
| Понижающий силовой трансформатор по 9.3; рабочие эталоны - трансформаторы (компараторы) тока 1-го и 2-го разрядов по ГОСТ 8.550; прибор сравнения токов с допускаемой погрешностью по току в пределах от +0,03 % до ±0,001 % и по фазовому углу от ±3,0' до ±0,1' нагрузочное устройство поверяемого трансформатора тока (вторичная нагрузка) с погрешностью сопротивления нагрузки при cos φ = 0,8, не выходящей за пределы ±4 % | 9.4 |
| Средства поверки по 9.4 | 9.5 |
5.2 Соотношение погрешностейповеряемых трансформаторов тока и рабочих эталонов - по ГОСТ8.550.
5.3 Допускается применение других средств поверки сметрологическими и основными техническими характеристиками не хуже приведенныхв таблице 1.
5.4 При отсутствии нагрузочного устройства (приложениеБ) допускается применение действительной нагрузки (или ее эквивалента), скоторой работает трансформатор тока и сопротивление которой определено спогрешностью, не выходящей за пределы ±4 %. Нагрузка должна удовлетворятьтребованиям ГОСТ 7746 или ГОСТ23624.
К поверке трансформаторов тока допускаются лица,аттестованные на право поверки средств измерений электрических величин,прошедшие обучение для работы с трансформаторами тока и инструктаж по технике безопасности,имеющие удостоверение на право работы на электроустановках напряжением до 1000В и группу по электробезопасности не ниже III.
7.1 При проведении поверки соблюдают требования ГОСТ12.2.007.0, ГОСТ12.3.019 и [2] - [4].
Следует также соблюдать требования безопасности,указанные в эксплуатационной документации на средства поверки.
7.2 Перед любыми переключениями в цепях схем поверки(рисунки2 - 4)следует убедиться, что питание установки отключено и ток в первичной цепиповеряемого трансформатора отсутствует. Отключение питания проводят при помощикоммутационного устройства, расположенного до регулятора напряжения илинепосредственно после него.
7.3 При определении погрешностей одной из обмотоктрансформаторов тока, имеющих две и более вторичных обмотки, каждая из которыхразмещена на отдельном магнитопроводе, другие вторичные обмотки должны бытьзамкнуты на нагрузку, не превышающую номинального значения, или накоротко.
8.1 При проведении поверки соблюдают следующиеусловия:
температура окружающей среды - от 15 °С до 35 °С;
атмосферное давление - от 85 до 105 кПа;
относительная влажность воздуха - от 30 % до 80 %;
параметры сети электропитания - по ГОСТ13109;
отклонение частоты источника питающего напряженияпри поверке трансформаторов тока номинальной частотой свыше 50 Гц илиноминальным током более 10 кА - по технической документации на трансформаторыконкретных типов, но не более ±5 % от номинальной частоты.
8.2 Перед проведением поверки трансформаторвыдерживают на месте поверки не менее двух часов.
8.3 Средства поверки подготавливают к работесогласно указаниям, приведенным в эксплуатационной документации на них.
8.4 Трансформатор предъявляют на поверку сосвидетельством о предыдущей поверке, если оно выдавалось.
Примечание - Вобоснованных случаях атмосферные условия при поверке могут быть отличными отуказанных в 8.1, если при этом не нарушены условия применения используемойаппаратуры и требования безопасности.
9.1 Внешнийосмотр
При внешнем осмотре устанавливают соответствиетрансформаторов тока следующим требованиям:
- контактные зажимы или выводы первичной и вторичнойобмоток должны быть исправны и снабжены маркировкой;
- отдельные части трансформаторов тока должны бытьпрочно закреплены;
- болт для заземления, если он предусмотренконструкцией, должен иметь обозначение в соответствии с требованиями ГОСТ21130;
- корпус трансформатора не должен иметь дефектов,приводящих к утечке заполняющей его жидкой или газовой изоляционной среды;
- короткозамыкатель, если он предусмотрен конструкцией,должен быть исправен;
- на табличке трансформатора должны быть четкоуказаны его паспортные данные.
Если при внешнем осмотре обнаружены дефекты поприведенному перечню, то трансформатор к дальнейшим операциям поверки недопускается.
9.2 Проверкасопротивления изоляции
Сопротивление изоляции обмоток у трансформаторовтока, предназначенных для эксплуатации в цепях с напряжением более 30 В,проверяют для каждой обмотки между соединенными вместе контактными выводамиобмоток и корпусом при помощи мегомметра на 1000 В - для вторичных ипромежуточных обмоток трансформаторов тока всех классов напряжения, а также дляпервичных обмоток трансформаторов тока на класс напряжения менее 1 кВ имегомметра на 2500 В - для первичных обмоток трансформаторов тока классовнапряжения 1 кВ и выше.
Значения сопротивления изоляции должны быть не менеезначений, указанных в ГОСТ 7746 и ГОСТ23624.
9.3Размагничивание
9.3.1 Схема размагничивания приведена на рисунке 1.Размагничивание проводят на переменном токе при частоте 50 Гц. Трансформаторы сноминальной частотой свыше 50 Гц допускается размагничивать при номинальнойчастоте.

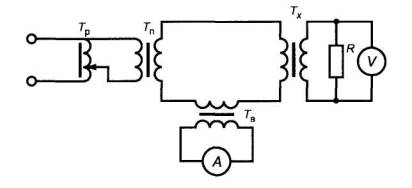

Tp - регулирующее устройство(автотрансформатор); Тп- понижающий силовой трансформатор; Tx - поверяемый трансформатор тока; Tв - вспомогательный трансформатор тока; R- резистор
Рисунок 1 - Пример схемы размагничиваниятрансформатора тока
9.3.2 У трансформаторов тока с несколькимивторичными обмотками, каждая из которых размещена на отдельном магнитопроводе,размагничивают каждый магнитопровод. Допускается размагничивание различныхмагнитопроводов выполнять одновременно.
9.3.3 Трансформаторы токаразмагничивают одним из указанных ниже способов.
Первый способ. Вторичнуюобмотку замыкают на резистор мощностью не менее 250 Вт и сопротивлением R, Ом, рассчитываемым (с отклонением впределах ±10 %) по формуле
(1)
где Iном - номинальный вторичный токповеряемого трансформатора тока, А
Если поверяемый трансформатор тока имеет нескольковторичных обмоток, каждая из которых расположена на своем магнитопроводе, тообмотки, расположенные на остальных магнитопроводах, замыкают накоротко.
Через первичную обмотку пропускают номинальный ток,затем плавно (в течение одной-двух минут) уменьшают его до значения, непревышающего 2 % от номинального;
Второй способ. Черезпервичную обмотку трансформатора тока при разомкнутой вторичной обмоткепропускают ток, равный 10 % от номинального значения первичного тока, затемплавно снижают его до значения, не превышающего 0,2 % от номинального;
Третий способ. Через вторичнуюобмотку трансформатора тока при разомкнутой первичной обмотке пропускают ток,равный 10 % от номинального значения вторичного тока, затем плавно снижают егодо значения, не превышающего 0,2 % от номинального.
9.3.4 Если при токе в первичной обмотке,составляющем 10 % от номинального значения, амплитудное напряжение на вторичнойобмотке превышает 75 % от напряжения, указанного в ГОСТ 7746 или ГОСТ23624 при испытании межвитковой изоляции, то размагничивание начинают применьшем значении тока, при котором напряжение, индуктируемое (9.3.3, второй способ) или прикладываемое к вторичнойобмотке (9.3.3, третий способ), непревышает указанного.
Примечание - При поверке трансформаторов тока на предприятии-изготовителе(при выпуске из производства) или при ремонте допускается совмещатьразмагничивание с испытанием межвитковой изоляции или измерением токанамагничивания.
9.4Проверка правильности обозначения контактных зажимов и выводов
9.4.1 Схемы поверки приведены на рисунках2 - 4.Правильность обозначения контактных зажимов и выводов определяют по схемеповерки, выбранной для определения погрешностей по 9.5.

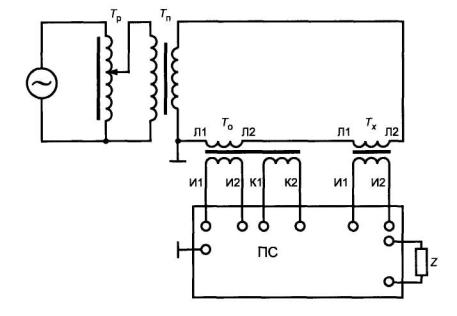

~ - сеть(генератор); Тр -регулирующее устройство (автотрансформатор); Тп- понижающий силовой трансформатор; Тх- поверяемый трансформатор тока; Л1, Л2 - контактныезажимы первичной обмотки, И1, И2 - контактные зажимывторичной обмотки; Z - нагрузка; ПС - прибор сравнения типа К-535
Рисунок 2 - Схема поверки с использованием компараторапервичного и вторичного токов

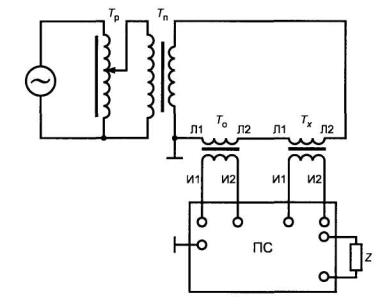

~ - сеть(генератор); Тр -регулирующее устройство (автотрансформатор); Тп- понижающий силовой трансформатор; То- рабочий эталон; Тх -поверяемый трансформатор тока; Л1, Л2 - контактные зажимыпервичной обмотки; И1, И2 - контактные зажимы вторичнойобмотки; Z - нагрузка; ПС - прибор сравнения
Рисунок 3 - Схема поверки с использованием рабочегоэталона и прибора сравнения (компаратора вторичных токов)

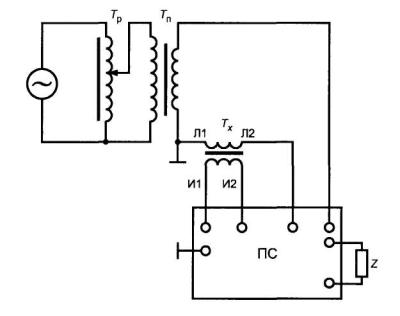

~ - сеть (генератор); Тр- регулирующее устройство (автотрансформатор); Тп- понижающий силовой трансформатор; То- рабочий эталон; Тх -поверяемый трансформатор тока; Л1, Л2 - контактные зажимыпервичной обмотки; И1, И2 - контактные зажимы вторичнойобмотки; К1, К2 - контактные зажимы дополнительнойвторичной обмотки; Z - нагрузка; ПС - прибор сравнения типа КТ-01
Рисунок 4 - Схема поверки с использованием рабочегоэталона, выполненного по схеме двухступенчатого трансформатора тока
9.4.2 Поверяемый трансформатор тока и рабочий эталонвключают в соответствии с маркировкой контактных зажимов по выбранной схемеповерки (см. рисунки2 - 4).Затем плавно увеличивают первичный ток до значения, составляющего 5 % - 10 % отноминального. В случае правильной маркировки выводов на приборе сравнения токовможно определить соответствующие значения погрешностей поверяемоготрансформатора тока. При неправильном обозначении контактных зажимов и выводовили неисправности поверяемого трансформатора тока срабатывает защита в приборесравнения токов. В этом случае трансформатор тока дальнейшей поверке неподлежит и к применению не допускается.
Примечание -Допускается проводить проверку правильности обозначения выводов другимиметодами (например, метод с использованием гальванометра и источникапостоянного напряжения [5]).
9.5Определение погрешности
9.5.1 Токовые и угловые погрешности трансформаторовтока определяют дифференциальным (нулевым) методом в соответствии с рисунками2 - 4при значениях первичного тока и нагрузки, указанных в 9.5.3. Соединениеприборов для измерительной схемы по рисункам2 - 4осуществляют в соответствии с требованиями руководства по эксплуатацииприменяемого прибора сравнения токов. Номинальное значение нагрузкиустанавливают до начала измерений. Последовательность выполнения измерений - отминимального значения тока с последующим его увеличением до максимального.
9.5.2 Значения относительной токовой погрешности поверяемоготрансформатора тока δf в процентах и абсолютнойугловой погрешности Δδ в минутах принимают равнымизначениям токовой и угловой погрешностей, отсчитываемым по шкалам приборасравнения токов.
9.5.3 Погрешностиопределяют:
а) для трансформаторов тока, выпускаемых по ГОСТ23624, и трансформаторов тока классов 0,2S и 0,5S, выпускаемых по ГОСТ7746, - при значениях первичного тока, составляющих 1; 5; 20; 100 и 120 %от номинального значения, и при номинальной нагрузке, а также при значениипервичного тока 100 % или 120 % от номинального значения и нагрузке, равнойнижнему пределу диапазона нагрузок, установленному для соответствующих классовточности;
б) для трансформаторов тока классов точности от 0,1до 1, выпускаемых по ГОСТ 7746, - призначениях первичного тока, составляющих 5 %; 20 %; 100 % от номинальногозначения и при номинальной нагрузке, а также при значении первичного тока,равного 120 %, и нагрузке, равной нижнему пределу диапазона нагрузок по ГОСТ7746;
в) для трансформаторов тока классов точности от 3 до10, выпускаемых по ГОСТ 7746, - призначениях первичного тока 100 % или 120 % от номинального значения и нагрузке,равной 50 % ее номинального значения, но не менее нижнего предела нагрузки,установленного для соответствующего класса точности, а также при значениипервичного тока 50 % от номинального значения и номинальной нагрузке;
г) для трансформаторов тока классов точности5Р и 10Р, выпускаемых по ГОСТ 7746, - приноминальном токе и номинальной нагрузке.
Примечания
1 Погрешности трансформаторов тока, у которых 25 %от номинального значения нагрузки более 15 В·А, определяют при значенияхнагрузки 15 В·А и значении первичного тока, равного 100 % от номинальногозначения тока.
2 Для трансформаторов тока, у которых 25 % отноминального значения нагрузки составляет менее 1 В·А (см. 9.5.3, перечисление б), погрешность определяют принагрузке 1 В·А.
3 Допускается заменять номинальную нагрузкуна нагрузку, превышающую номинальную, но не более чем на 25 %, а нагрузку, соответствующуюнижнему пределу диапазона нагрузок, - на любую нагрузку, не превышающую этогопредела, вплоть до нулевого значения. Если при изменении нагрузки погрешноститрансформаторов тока превысят предельно допускаемые значения, проводятповторное определение погрешностей при нагрузках, равных номинальной и нижнемупределу диапазона нагрузок.
9.5.4 Погрешности шинных, втулочных,встроенных и разъемных трансформаторов тока в первичном токоведущем контуреопределяют в соответствии с ГОСТ 7746.Расстояния между осями проводников соседних фаз трансформатора тока до местаближайшего изгиба проводника, служащего первичной обмоткой трансформатора тока,должны быть выбраны в соответствии с указанными в эксплуатационной документациина конкретный тип трансформатора тока.
Погрешности встроенных и шинных трансформаторов токадопускается определять с первичной обмоткой, которую создают пропусканиемвитков провода через центральное отверстие, при всех значениях номинальныхампервитков. Число витков такой первичной обмотки определяют из условияравенства ее ампервитков номинальному значению первичного тока. Витки должнырасполагаться в соответствии с технической документацией поверяемого трансформаторатока.
9.5.5 Погрешности многодиапазонных трансформаторовтока определяют:
- для трансформаторов с ответвлениями в обмотках -при всех значениях коэффициента трансформации;
- для секционированных трансформаторов, у которыхизменение коэффициента трансформации достигается последовательно-параллельнымсоединением секций обмоток без изменения ампервитков - при любом коэффициентетрансформации (но для каждой секции).
9.5.6 Погрешности трансформаторов тока номинальнойчастотой 60 Гц допускается определять на частоте 50 Гц при наличиисоответствующих требований в технической документации поверяемыхтрансформаторов тока.
9.5.7 Погрешноститрансформаторов тока, предназначенных для работы на повышенных частотах,определяют на номинальной частоте (частотах), указанной в техническойдокументации поверяемых трансформаторов тока. При отсутствии таких указанийдопускается проводить поверку на крайних частотах рабочего диапазона.
9.5.8 При серийном производстве по результатамиспытаний для целей утверждения типа и по согласованию с метрологическойорганизацией, проводившей испытания, допускается первичную поверкутрансформаторов тока проводить не при всех указанных в 9.5.3 - 9.5.7значениях тока, нагрузки и коэффициента трансформации.
9.5.9 По заявке потребителяповерку трансформаторов тока, находящихся в эксплуатации, допускается проводитьпри иных значениях тока и вторичной нагрузки, отличающихся от указанных внастоящем стандарте.
9.5.10 Результаты всех измерений погрешностейтрансформаторов тока заносят в протокол, рекомендуемая форма которого приведенав приложенииА.
9.5.11 Погрешности поверяемых трансформаторов тока,определяемые с учетом требований 9.5.3- 9.5.7, не должны превышать пределовдопускаемых погрешностей, установленных ГОСТ 7746 и ГОСТ23624.
10.1 Положительные результаты поверки оформляют длярабочих средств измерений нанесением оттиска поверительного клейма илинавешиванием пломбы с оттиском поверительного клейма, исключающих возможностьдоступа внутрь трансформатора. Для рабочих эталонов, а также в случаях,предусмотренных 9.5.9, положительныерезультаты поверки дополнительно оформляют записью в паспорте и (или) выдачейсвидетельства о поверке по [6].
10.2Трансформаторы тока, не удовлетворяющие требованиям настоящего стандарта, квыпуску в обращение и к применению не допускают, свидетельство о предыдущейповерке аннулируют, клеймо гасят и вносят запись в паспорт или выдают извещениео непригодности трансформатора с указанием причин по [6].
ПРИЛОЖЕНИЕА
(рекомендуемое)
| Трансформатор тока типа,______________________ класс точности______________________ Заводской № _____________________________________________________________________ Год выпуска _____________________________________________________________________ Номинальный первичный ток_______________________________________________________ Номинальный вторичный ток_______________________________________________________ Номинальная частота (диапазон)____________________________________________________ Предприятие-изготовитель _________________________________________________________ Принадлежит_____________________________________________________________________ наименование организации, представившей трансформатор на поверку Эталонные средства измерений: Рабочий эталон - трансформатор (магнитный компаратор) тока: Наименование __________________, тип _____________________, №_____________________ Класс точности (погрешность)______________________________________________________ Прибор сравнения: Наименование ___________________, тип ____________________, №____________________ Дата предыдущей поверки_________________________________________________________ 1) Результат внешнего осмотра______________________________________________________ соответствует, не соответствует 2) Результат поверки сопротивления изоляции________________________________________ соответствует, не соответствует 3) Результат проверки правильности маркировки выводов_______________________________ соответствует, не соответствует 4) Результаты определения погрешностей
| Частота, Гц | Номинальный первичный ток, А | Нагрузка поверяемого трансформатора тока, В·А; при cos φ = . . . | Значение первичного тока, % от номинального значения | Погрешность поверяемого трансформатора |
| δf, % | Аδ, . . .' |
| | | | | | |
Заключение______________________________________________________________________ годен, не годен Поверку провел___________________________________________________________________ подпись, расшифровка подписи Дата поверки_____________________________________________________________________ |
ПРИЛОЖЕНИЕБ
(справочное)
ТаблицаБ.1 - Рабочие эталоны - трансформаторы тока
| Обозначение типа | Диапазон первичного тока, А | Номинальная частота, Гц | Номинальное значение вторичного тока, А | Номинальное рабочее напряжение, В | Предел допускаемой погрешности |
| токовой, % | угловой |
| И509 | 5÷1000 | От 50 до 9600 | 5 | 500 | ±0,20 | ±10' |
| И512 | 0,5÷3000 | 50 | 1; 5 | 500 | ±0,05 | ±3' |
| И523 | 4000÷10000 | 50 | 5 | 500 | +0,05 | ±3' |
| И532 | 5÷1000 | 50 | 1; 5 | 660 | ±0,02 | ±1,5' |
| ТЛЛ35 | 5÷3000 | 50 или 60 | 5 | 35000 | ±0,05 | ±3' |
| ±0,10 | ±5' |
| ИТТ3000.5 | 1÷3000 | 50 | 5 | 660 | ±0,01 | ±0,4' |
ТаблицаБ.2 - Рабочие эталоны - магнитные компараторы тока
| Обозначение типа | Диапазон первичного тока, А | Номинальная частота, Гц | Номинальное значение вторичного тока, А | Номинальное рабочее напряжение, В | Предел допускаемой погрешности |
| токовой, % | угловой |
| И538 | 0,5÷3000 | 50 | 1; 5 | 660 | ±0,005 | ±0,3' |
| И539 | 4000÷10000 | 50 | 5 | 660 | ±0,005 | ±0,3' |
Таблица Б.3 - Приборысравнения
| Обозначение типа | Номинальный ток, А | Номинальная частота, Гц | Предел измерений разности токов (погрешности по 9.5.2) | Предел допускаемой погрешности |
| токовой, % | угловой | токовой, % | угловой |
| Р541 | 1; 5 | От 200 | От ±0,5 | От ±30' | От ±0,025 | От ±1' |
| до 8000 | до ±4 | до 240' | до ±0,20 | до ±8' |
| АИТ | 1; 5 | 50 | От ±0,3 | От -10' | От ±0,003 | От ±0,3' |
| до ±10 | до +650' | до ±0,10 | до ±10' |
| К507 | 1; 2; 2,5; 5 | 50 | От ±0,1 | От -3,5' | От ±0,001 | От ±0,1' |
| до ±10 | до +650' | до ±0,10 | до ±10' |
| К535 | 0,5; 1; 2; 2,5; 5 | 50 | От ±0,2 | От ±20' | ±0,005 | ±0,3' |
| до ±20 | до ±200' |
| КТ01 | 1; 5 | 50 | От ±0,2 | От ±20' | От ±0,001 | От ±0,1' |
| до +20 | до ±2000' | до ±0,10 | до ±10' |
Таблица Б.4 -Нагрузочные устройства
| Обозначение типа | Диапазон значений нагрузки | Номинальная частота, Гц | Номинальный ток, А | Предел допускаемой погрешности |
| Р542 | От 0,4 до 4 Ом (при cos φ = 0,5, . . . , 0,8) | От 200 до 8000 | 5 | ±(0,05Z + 0,02) Ом |
| Р5018 | От 1,25 до 50 Ом - при cos φ = 0,8; | 50 | 5 | ±(0,03Z+ 0,003) Ом |
| от 1 до 15 Ом - при cos φ = 1 |
| Р5018/1 | От 1 до 50 Ом - при cos φ = 0,8; | | | |
| от 1 до 15 Ом - при сos φ = 1 |
| Р5002 | От 0 до 15 Ом - при cos φ = 0,8 и 1; | 50 | 1 | ±(0,04Z + 0,02) Ом |
| от 0 до 1,6 Ом - при cos φ = 0,8 и 1 | 50 | 5 | ±(0,03Z+ 0,003) Ом |
| НТТ50.5 | От 1,75 до 50 В·А - при cos φ = 0,8 | 50 | 5 | ±0,04S В·А |
| УНТТ-5.60 | От 1,75 до 60 В·А - при cos φ = 0,8 | 50 | 5 | ±0,04S В·А |
| Обозначения: Z - полное сопротивление нагрузочного устройства; S - полная мощность нагрузочного устройства. |
[1] РМГ 29-99 Государственнаясистема обеспечения единства измерений. Метрология. Основные термины иопределения
[2] Правила эксплуатацииэлектроустановок потребителей
[3] Межотраслевые правила поохране труда при эксплуатации электроустановок (Правила безопасности) (ПОТР М-016-2001)
[4] РД34.20.501-95 Правила технической эксплуатации электрических станций и сетейРФ
[5] Курсэлектрических измерений. - Под редакцией В.Т. Прыткова и А.В. Талицкого. М., 1960,часть I
[6] ПР50.2.006-94 Государственная система обеспечения единства измерений. Поверкасредств измерений. Организация и порядок проведения
Ключевыеслова: трансформаторы, ток, поверка
