Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м·К) при температуре от 90 до 1100 К

Стандарт распространяется на средства измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м·K) при температуре от 90 до 1100 K и устанавливает порядок передачи размера единицы теплопроводности твердых тел – ватта на метр-кельвин (Вт/(м·K)) от государственного первичного эталона этим средствам измерений при помощи рабочих эталонов с указанием погрешностей, неопределенности и основных методов поверки.

Обозначение: ГОСТ 8.140-2009
Название рус.: Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м·К) при температуре от 90 до 1100 К
Статус: действует
Заменяет собой: ГОСТ 8.140-82 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений теплопроводности твердых тел от 0,1 до 5 Вт/(м·К) в диапазоне температур от 90 до 500 К и от 5 до 20 Вт/(м·К) - в диапазоне температур от 300 до 1100 К»
Дата актуализации текста: 05.05.2017
Дата добавления в базу: 01.09.2013
Дата введения в действие: 01.01.2011
Утвержден: 20.05.2009 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 37)10.12.2009 Федеральное агентство по техническому регулированию и метрологии (665-ст)
Опубликован: Стандартинформ (2010 г. )
Ссылки для скачивания:

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)

МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ

ГОСТ
8.140-
2009

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ
ИЗМЕРЕНИЙ ТЕПЛОПРОВОДНОСТИ ТВЕРДЫХ ТЕЛ В ДИАПАЗОНЕ
от 0,02 до 20 Вт/(м К) ПРИ ТЕМПЕРАТУРЕ от 90 до 1100 К

Москва

Стандартинформ

2010

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийскийнаучно-исследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева») Федерального агентства по техническому регулированию и метрологии

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 мая 2009 г. 37)

За принятие проголосовали:

Краткое наименование страны по
МК (ИСО 3166) 004-97

Код страны по
МК (ИСО 3166)004-97

Сокращенное наименование национального органа по стандартизации

Азербайджан

AZ

Азстандарт

Армения

AM

Армстандарт

Беларусь

BY

Госстандарт Республики Беларусь

Грузия

GE

Грузстандарт

Казахстан

KZ

Госстандарт Республики Казахстан

Кыргызстан

KG

Кыргызстандарт

Молдова

MD

Молдова-Стандарт

Российская Федерация

RU

Федеральное агентство по техническому регулированию и метрологии

Таджикистан

TJ

Таджикстандарт

Туркменистан

TM

Главгосслужба «Туркменстандартлары»

Узбекистан

UZ

Узстандарт

Украина

UA

Госпотребстандарт Украины

4Приказом Федерального агентства по техническому регулированию и метрологии от 10 декабря2009 г. 665-ст межгосударственный стандарт ГОСТ 8.140-2009 введен в действие непосредственнов качестве национального стандарта Российской Федерации с 1 января 2011 г.

5ВЗАМЕН ГОСТ 8.140-82

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальныестандарты», а текст изменений - в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будетопубликована в информационном указателе «Национальные стандарты»

Содержание

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ
СРЕДСТВ ИЗМЕРЕНИЙ ТЕПЛОПРОВОДНОСТИ ТВЕРДЫХ ТЕЛ В ДИАПАЗОНЕ
от 0,02 до 20 Вт/(м К) ПРИ ТЕМПЕРАТУРЕ от 90 до 1100 К

State system for ensuring the uniformity of measurements.
State verification schedule for means measuring the heat conduction of solids in the range
from 0,02 to 20 W/(m
·K) at temperature from 90 to 1100 К

Дата введения - 2011-01-01

1 Область применения

Настоящий стандарт распространяется на средства измерений теплопроводности твердых тел вдиапазоне от 0,02 до 20 Вт/(м·К) при температуре от 90 до 1100 К и устанавливает порядок передачиразмера единицы теплопроводности твердых тел - ватта на метр-кельвин (Вт/(м·К)) от государственного первичного эталона этим средствам измерений при помощи рабочих эталонов с указанием погрешностей, неопределенности и основных методов поверки.

2 Государственный первичный эталон

2.1 Государственный первичный эталон состоит из комплекса следующих средств измерений, предназначенных для воспроизведения единицы и передачи ее размера методом прямых измерений икомпарирования:

-установки А-1 - в диапазоне от 0,02 до 0,2 Вт/(м·К) при температуре от 250 до 350 К;

-установки А-2 - в диапазоне от 0,1 до 5 Вт/(м·К) при температуре от 90 до 350 К;

-установки А-3 - в диапазоне от 5 до 20 Вт/(м·К) при температуре от 300 до 1100 К;

-набора однозначных и многозначных мер теплопроводности.

2.2Диапазон значений теплопроводности, воспроизводимых эталоном, составляет от 0,02 до20 Вт/(м·К) при температуре от 90 до 1100 К.

2.3Государственный первичный эталон воспроизводит единицу теплопроводности и передает ееразмер со среднеквадратичным отклонением результатов в относительной форме S0, не превышающим 0,2 % при пяти независимых измерениях.

Неисключенная систематическая погрешность в относительной форме Θ0 не превышает 0,6 % дляустановки А-1 и 2 % - для других установок.

Стандартная неопределенность, оцениваемая по типу А, uоА не превышает при пяти независимыхизмерениях 0,2 %.

Стандартная неопределенность, оцениваемая по типу В, uоВ не превышает 0,3% для установки А-1 и 0,9 % - для других установок.

Нестабильность v0 эталона за один год не превышает 0,3 %.

2.4 Государственный первичный эталон применяют для передачи размера единицы теплопроводности рабочим эталонам методом прямых измерений или сличением с помощью компаратора и рабочимсредствам измерений методом прямых измерений.

3 Рабочие эталоны

3.1В качестве рабочих эталонов применяют однозначные и многозначные меры теплопроводности, аттестованные и поверенные в установленном порядке в диапазоне измерений.

3.2Доверительные границы относительных погрешностей рабочих эталонов δ0при доверительной вероятности Р = 0,95 составляют от 2 % до 5 %.

3.3Рабочие эталоны применяют для поверки рабочих средств измерений методом прямых измерений.

4 Рабочие средства измерений

4.1В качестве рабочих средств измерений применяют приборы для измерений теплопроводноститвердых тел в диапазоне от 0,02 до 20 Вт/(м·К) при температуре от 90 до 1100 К.

4.2Пределы допускаемых основных относительных погрешностей рабочих средств измерений Д0 составляют от 2 % до 15 %.

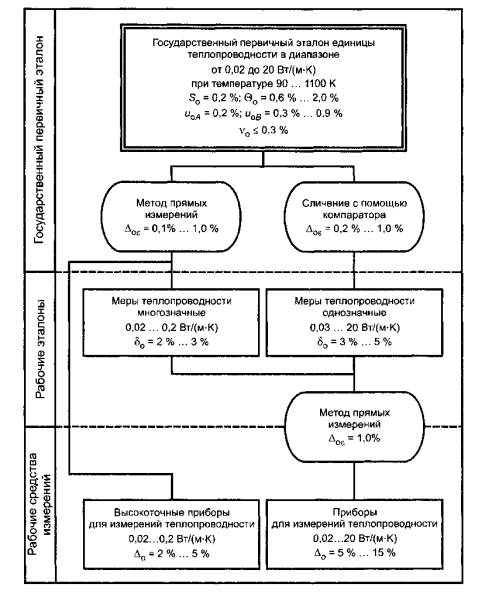

Приложение А (обязательное)
Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м К) при температуре от 90 до 1100 К

где Δ0ε - относительная погрешность передачи размера единицы величины (поверки, калибровки)

Ключевые слова: государственный первичный эталон, рабочий эталон, рабочее средство измерений, государственная поверочная схема, теплопроводность, мера теплопроводности, твердое тело, температура.
