МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ГРУППОВЫЕ И БАЗОВЫЕ КОНСТРУКТОРСКИЕ ДОКУМЕНТЫ

Unified system for design documentation.
Group and reference design documents

ГОСТ
2.113-75

Взамен
ГОСТ 2.113-70

Постановлением Государственногокомитета стандартов Совета Министров СССР от 31 января 1975 г. № 289 датавведения установлена

1976-07-01

Настоящий стандартустанавливает правила выполнения и обращения групповых и базовыхконструкторских документов на изделия всех отраслей промышленности.

Стандарт соответствует СТСЭВ 1179-78.

(Измененная редакция, Изм. № 2).

1.ОБЩАЯ ХАРАКТЕРИСТИКА ГРУППОВЫХ И БАЗОВЫХ ДОКУМЕНТОВ

1.1. Конструкторскиедокументы* должны содержать данные о двух и более изделиях (деталях, сборочныхединицах, комплексах или комплектах), обладающих общими конструктивнымипризнаками при некоторых различиях между собой.

____________

* Далее по тексту под термином «документ»следует понимать конструкторский документ.

Общими конструктивнымипризнаками изделий являются:

а) единство конструкции приразличных параметрах (физико-механических, электрических, магнитных, оптическихи т.п.), материалах, покрытиях, точностях, маркировках, или при различных требованиях,предъявляемых к изделиям или их составным частям (например, одинаковые по формеи размерам шайбы из разного материала или с разным покрытием; шарикоподшипникиодинакового типоразмера, но разного класса точности);

б) единство конструкции приразличных размерах (например, болты одинаковой формы, но с разными размерами;соединительные муфты одинаковой конструкции, но для различных диаметровсоединяемых валов);

в) сходство конструкции приразличной конфигурации некоторых составных частей или конструктивных элементов,а также при различном расположении или разном количестве одинаковых составныхчастей или конструктивных элементов (например, ключи с различной конфигурациейзубьев для различных замков; комплекты и комплексы с некоторыми различиями в номенклатуреи количестве составных частей).

1.2. Вгрупповом документе должны быть приведены постоянные и переменные данные**.

______________

** Определения некоторых терминов, применяемых в настоящем стандарте,приведены в приложении 1.

Данные, являющиесяпостоянными для всех изделий, оформленных одним документом, следует вносить вдокумент один раз без указания о том, что они относятся ко всем изделиям, накоторые распространяется этот документ.

Переменные данные следуетвносить в документ с указанием о том, к каким конкретно изделиям они относятся.

Характеристика групповыхдокументов, показывающая принципиальную возможность выполнения одногогруппового документа вместо нескольких единичных, приведена в приложении 2*.

______________

* Обозначения изделий и документов в текстестандарта и в приложениях даны условно.

1.3. Изделия, на которыевыполнен один групповой чертеж деталей или одна групповая спецификация, следуетрассматривать как группу исполнений, но при этом должна быть обеспеченавозможность самостоятельного применения, изготовления и учета каждогоисполнения.

1.4.При групповом способе следует на все исполнения выполнять одну групповуюспецификацию (или один групповой чертеж деталей) и по одному групповомунеосновному документу необходимого вида (приложение 3, черт. 1).

Вместо неосновногогруппового документа, содержащего данные о всех исполнениях, допускаетсявыполнять:

несколько единичныхдокументов, каждый из которых будет содержать данные об одном исполнении и(или) несколько групповых документов, каждый из которых будет содержать данныео нескольких (но не всех) исполнениях (см. приложение 3, черт. 2);

один групповой документ,содержащий данные о нескольких изделиях, обладающих общими конструктивнымипризнаками, но оформленных несколькими групповыми и единичными основнымидокументами (см. приложение 3, черт. 3);

один групповой документ, содержащийданные о нескольких изделиях, оформленных единичными основными документами (см.приложение 3,черт. 4).

Другие неосновные документыдолжны иметь связь с групповым основным документом подобную той, котораяпоказана в приложении 3 для сборочных чертежей.

1.5. Вместо групповогодокумента на несколько исполнений при необходимости следует выполнять один базовыйдокумент и необходимое количество самостоятельных документов исполнения того жевида.

В базовом документе следуетприводить только постоянные данные.

В каждом документеисполнения следует приводить переменные данные, относящиеся к этому исполнению,и ссылка на базовый документ.

Характеристика базовыхдокументов, показывающая принципиальную возможность выполнения одного базовогодокумента на несколько исполнений, и характеристика документов одного изисполнений приведены в приложении 4.

1.6. Изделия, на которыевыполнена одна базовая спецификация, следует рассматривать как группуисполнений, но при этом должна быть обеспечена возможность самостоятельногоприменения, изготовления и учета каждого исполнения.

1.7.При базовом способе следует на все исполнения выполнять одну базовуюспецификацию и по одному базовому неосновному документу необходимого вида, а накаждое исполнение - спецификацию исполнения и неосновные документы исполнения.

Вместо нескольких неосновныхдокументов исполнения допускается выполнять один или несколько групповыхнеосновных документов исполнения (приложение 5, черт. 1).

Вместо нескольких спецификацийисполнения допускается выполнять одну или несколько групповых спецификацийисполнения, каждая из которых будет содержать данные нескольких (но не всех)исполнений (см. приложение 5, черт. 2).

Другие неосновные документыдолжны иметь связь с основными документами подобную той, которая показана вприложении 5для сборочных чертежей.

1.8. При наличии групповогоосновного документа все или отдельные виды неосновных документов могут бытьвыполнены как базовые с присвоением им обозначений, не зависящих от обозначениягруппового основного документа.

При наличии базовогоосновного документа все или отдельные виды неосновных документов могут бытьвыполнены как групповые с обозначениями, предусмотренными для базовыхдокументов.

На разные составные частиизделия комплекс документов может быть выполнен разными способами.

На одну и ту же составнуючасть изделия разные неосновные документы могут быть выполнены по-разному -единичные, групповые и базовые.

1.9. Номенклатура групповыхи базовых документов - по ГОСТ 2.102-68 с учетом следующихограничений:

базовые документы можновыполнять на специфицированные изделия. Возможность выполнения базовыхдокументов на детали должна устанавливаться в отраслевых стандартах;

групповой, а также базовыйосновной документ можно выполнять на такую группу изделий, которые имеютодинаковое наименование и могут быть отнесены к одной классификационнойхарактеристике, входящей в состав обозначения.

1.10. Если одинаковыеизделия по условиям заказа изготавливают с разной эксплуатационнойдокументацией (например, имеются варианты эксплуатационного документа на разныхязыках) или в разной упаковке (разные условия транспортирования), то такиеизделия оформляют как одно исполнение. Возможные варианты эксплуатационнойдокументации и упаковок следует записывать в основной документ. При этомведомости эксплуатационных документов и спецификаций упаковок следует вносить вспецификацию изделия в раздел «Комплекты». Допускается в графе «Примечание»давать указания о различиях и условиях применения.

1.11.На ряд исполнений составных частей изделия, не предназначенных длясамостоятельной поставки, а применяемых в качестве составных частей разныхизделий индивидуального и вспомогательного производства, допускается выполнятьгрупповые и базовые документы без присвоения отдельного обозначения каждомуисполнению, если их сборку целесообразно выполнять при сборке изделия. Такойсоставной части изделия присваивают обозначение по спецификации, а наименованиедополняют не указанными в спецификации переменными данными, например:

АБВГ.343122.270. Панель. U1 = 0 … 100 В, U2 = 0 … 250 В.

1.12.Если количество изделий, обладающих общими конструктивными признаками,превышает предельное значение, установленное правилами обозначения исполнений,то эти изделия следует. разделить на несколько групп и на каждую из нихвыполняют самостоятельный групповой или базовый основной документ. При этом навсе группы таких изделий можно выполнить один комплект неосновных документов,если в них будут внесены необходимые данные всех изделий (см. приложение 3. черт. 3).

1.13.Общие рекомендации и ограничения по применению различных способов и вариантоввыполнения документов приведены в рекомендуемом приложении 23. На их основе принеобходимости могут быть разработаны отраслевые руководящие техническиематериалы, устанавливающие номенклатуру групп изделий, на которые целесообразновыполнять групповые или базовые документы, и содержащие рекомендации по выборуоптимального варианта выполнения таких документов в зависимости отхарактеристики группы.

1.14. Применение групповых ибазовых документов на изделия, разрабатываемых по заказам Министерства обороны,должно быть согласовано с заказчиком (с представителем заказчика).

(Измененная редакция, Изм. № 3).

Разд.2. (Исключен, Изм. № 5).

3.ПРАВИЛА ЗАПИСИ НАИМЕНОВАНИЙ ИЗДЕЛИЙ В ДОКУМЕНТАХ

3.1.Наименование изделий в основной надписи и на титульном листе групповых и базовыхдокументов следует записывать в именительном падеже единственного числа(приложение 7). В технических условиях наименование изделий следует записывать вименительном падеже множественного числа.

3.2.Если разным исполнениям присвоены разные условные наименования (коды, типы,условные обозначения, например, ПК-1Н, ПК-1Т, ПК-2Н и др.), то:

в основной надписи и натитульном листе групповых и базовых документов наименования изделий, какправило, дополняют общей частью условных наименований исполнений, например:Пускатель ПК (приложение 8);

в основной надписи и натитульном листе документов исполнения следует записывать наименование изделия иполное условное наименование исполнения (например: Пускатель ПК-1Н);

на поле или в текстегрупповых документов в числе переменных данных при необходимости в графе «Код»указывают полные условные наименования исполнений (приложения 8 и 9).

(Измененная редакция, Изм. № 4).

4.ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ И СХЕМ

4.1. Выполнение групповых чертежей (схем)

4.1.1. Все сведения о переменныхданных (изображениях, размерах, технических требованиях и др.), которыеподлежат включению в чертеж (схему) согласно его назначению, должны бытьприведены в таблице исполнений.

4.1.2.На чертеже с соблюдением масштаба должно быть изображено основное исполнение.Количество изображений (видов, разрезов, сечений) основного исполнения истепень их упрощения должны быть выбраны аналогично основному исполнениюединичного документа.

На групповой схеме полностьюследует изображать схему, относящуюся к основному исполнению.

4.1.3. Исполнения, отличиякоторых от основного исполнения должны быть показаны на изображениях,становятся переменными. Эти исполнения дополнительно должны быть изображены натом же чертеже (схеме). При этом выполняют частично или полностью только теизображения, которые необходимы для показа отличия от изображений основногоисполнения (приложение 10, черт. 1).

На таких изображенияхчертежа следует указывать масштаб, если он отличается от приведенного восновной надписи.

4.1.4. Изображения,относящиеся к одному исполнению, следует располагать в одном месте ирассматривать как самостоятельный рисунок. Каждому рисунку должен быть присвоенпорядковый номер в пределах чертежа (схемы). Изображениям основного исполненияпри наличии переменных изображений других исполнений следует присваивать первыйпорядковый номер рисунка. Номера рисунков («Рис. 1», «Рис. 2», «Рис. 3» и т.д.)следует записывать над изображениями в виде заголовков.

Под наименованием рисунка,начиная со второго, делают запись: «Остальное - см. рис. 1». Рисунок и ссылкадолжны полностью определять изображение того исполнения, на котороераспространяется рисунок.

В таблице исполнений помещаютграфу с заголовком «Рис.», в которой указывают один номер рисунка для каждогоисполнения (приложения 9, 10, 11, 12).

4.1.5. Каждый рисунок можетбыть выполнен на несколько исполнений, которые при одинаковых изображенияхразличаются другими переменными данными, в том числе переменными размерами (см.приложения 9,10,11,12).

4.1.6. Допускается переменныеэлементы показывать на изображениях основного исполнения, если принадлежностьтаких элементов к определенным исполнениям однозначно определена в таблицеисполнений, например, в таблице может быть указано о наличии или отсутствии вразных исполнениях элемента, обозначенного на изображении буквой. Возможнытакже указания, аналогичные приведенным в приложении 10.

4.1.7. Допускается номерарисунков присваивать не изображениям исполнений, а вариантам изображенийпеременных элементов (см. приложение 10, черт. 2). Приэтом изображениям основного исполнения номер рисунка не присваивают и ссылку нанего не дают.

На изображениях основногоисполнения переменные элементы или группы элементов следует изображатьсплошными тонкими линиями и обозначать буквами. В таблице исполнений выполняютотдельную графу для каждого переменного элемента или группы элементов.

4.1.8. Постоянные размеры идругие постоянные данные (шероховатость поверхностей и др.) следует указыватьна изображениях основного исполнения. На остальных изображениях эти данные неповторяют, если в них нет необходимости для пояснения таких изображений.

Переменные размеры и другиепеременные данные, одинаковые для исполнений, охваченных одним рисунком,указывают на этом рисунке (см. приложение 11, рис. 2).

Переменные размеры, неодинаковые для всех исполнений, охваченных одним рисунком, следует наносить начертеже буквенными обозначениями, установленными соответствующими стандартами.Конкретные номинальные значения этих размеров и их предельные отклоненияследует указывать в таблице исполнений без выравнивания количества знаков дляразличных исполнений (см. приложения 7, 11, 12).

Переменные отклонения форм ирасположения поверхностей следует наносить на чертеже и указывать в таблицеисполнений подобно переменным размерам (см. приложение 7).

Переменную шероховатостьповерхности, не одинаковую для всех исполнений, охваченных одним рисунком,следует указывать в таблице исполнений (см. приложение 11).

(Измененная редакция, Изм. № 1).

4.1.9.На поле чертежа (схемы) должны быть приведены постоянные технические требованияи другие постоянные данные.

Переменные техническиетребования и другие переменные данные, как правило, приводят непосредственно втаблице исполнений (см. приложение 11). Допускается в таблицеисполнений давать ссылку на номера пунктов переменных технических требований,которые в таких случаях должны начинаться со слов: «Исполнения, на которыераспространяется это требование (см. таблицу) …» и далее приводитьпредъявляемые требования.

Если для разных исполненийсодержание технических требований должно различаться величинами каких-либопараметров или обозначениями ссылочных документов, то в тексте техническихтребований (перечне элементов) следует давать ссылки на таблицу исполнений(приложение 13).

4.1.10. Если материал,литера или масса переменные, то их значения следует указывать в таблицеисполнений, а в соответствующих графах основной надписи следует дать ссылку:«См. табл.», (см. приложение 11).

Если из-за различияисполнений по размерам изображения, относящиеся к ним, невозможно выполнить водном масштабе, то в графе «Масштаб» ставят прочерк и около изображений масштабне указывают (приложения 7, 11, 12, 14).

4.1.11. Таблица исполненийдолжна быть помещена на поле чертежа (схемы), как правило, на первом листе.

Допускается таблицуисполнений помещать на последующих листах чертежа (схемы), например, если оназанимает много места и ее размещение на первом (или на одном) листенецелесообразно из-за значительного увеличения формата. В этом случае надосновной надписью первого листа должна быть запись по типу: «Таблицу исполненийсм. на листе 3».

Примечание. При выполнении таблицыисполнений рекомендуется оставлять свободное место справа и снизу для новыхграф и строк.

4.1.12. В таблицу исполненийдолжны быть внесены обозначения всех исполнений, на которые распространяетсячертеж (схема).

Обозначения исполненийследует записывать в первую графу слева, имеющую заголовок «Обозначение».Запись ведется, как правило, в порядке возрастания обозначений. При записигруппы исполнений с одинаковыми базовыми обозначениями полное обозначениеследует записывать только для одного исполнения, а в последующих строках -дефис и порядковый номер исполнения (см. приложения 7, 9, 11, 12).

Допускается обозначения записыватьв порядке, показанном в приложении 14.

4.1.13. Еслидля нескольких исполнений, обозначения которых составляют непрерывный ряд,данные в таблице одинаковы, то обозначения допускается записывать по типу:

Обозначение

L, мм

От АГБВ.246525.084

до -05

120

-06 … -10

150

Если одинаковые данные относятся к несколькимисполнениям, обозначения которых не составят непрерывного ряда, то обозначенияисполнений допускается записывать по типу:

Обозначение

L, мм

АГБВ.246525.085

-01, -03, -05 … -10

120

-02, -04, -11 … -20

150

4.1.14. Допускается обозначения исполненийуказывать в головке, а наименования переменных данных - в боковике таблицы.

Наименование

Обозначение АБВГ 646381.015-

-

01

02









4.1.15. При необходимостидопускается выполнять несколько таблиц исполнений (см. приложение 14).

4.1.16.На чертеже таблицу исполнений не помещают, если между исполнениями имеютсятолько такие различия, которые подлежат указанию в других документах.

Если графическое изображениесхемы для нескольких исполнений одинаково, то различия исполнениями могут бытьотражены в самостоятельных документах другого вида (например, в перечняхэлементов к принципиальной схеме).

4.1.17. На чертежах,охватывающих два исполнения, изображение одного из которых соответствуетзеркальному отражению другого, должны быть, как правило, оба изображения. Надкаждым изображением указывают обозначение исполнения. Кроме того, для второгоизображения после обозначения должна быть запись: «зеркальное отражение».Таблицу исполнений в этом случае не помещают.

Изображение второгоисполнения допускается давать упрощенным и в уменьшенном масштабе с указаниеммасштаба (приложение 15).

4.1.18.Допускается показывать только одно изображение, если другое является его полнымзеркальным отражением или имеет некоторые различия, которые могут быть показанына изображении основного исполнения. При этом над изображением должна бытьзапись, поясняющая обозначение изображенного и неизображенного исполнений,например:

АГБВ.859291.038 -изображено,

«АГБВ.859291.038-01 -зеркальное отражение».

Изображение только основногоисполнения не должно вызывать затруднения при изготовлении и контроле.

4.1.19. Если чертеж сизображениями исполнений, являющихся зеркальным отражением, содержит данныеболее двух исполнений, дополнительно различающихся другими переменными данными(например, покрытием), то над изображениями обозначения исполнений следуетзаменить номерами рисунков и на чертеже должна быть таблица исполнений.

4.1.20. Переменная составнаячасть должна иметь для всех исполнений один номер позиции независимо отразличий в обозначениях, изображениях и количестве таких частей для разныхисполнений (см. приложение 8, поз. 12).

Если для одного исполненияприменяется несколько одинаковых составных частей, а для другого исполнения этисоставные части разные (имеют разные обозначения), то им следует присвоитьразные номера позиций (см. приложение 12, поз. 2 и 3).

Составной части, которая дляразных исполнений должна быть записана в разных разделах спецификации(например, для одних исполнений применяется сборочная единица, а для других -деталь), следует присваивать один номер позиции (см. приложения 6 и 9,поз. 11).

4.1.21. Номера позицийследует наносить на изображения основного исполнения. На изображениях другихисполнений наносят номера позиций только для составных частей, не применяемых восновном исполнении, и повторяют номера позиций для составных частей, имеющихиное изображение (см. приложение 9, поз. 11 и 12).

4.1.22. Чертежи на изделия,исполнения которых обозначены с дополнительным номером исполнения, выполняют сучетом следующих особенностей:

переменные данные, независящие от дополнительного номера исполнения, должны быть приведены в таблицеисполнений в зависимости от порядкового номера исполнения (приложение 16,табл. 1);

переменные данные, которыецелесообразно обозначать дополнительными номерами исполнения, приводят вотдельной таблице (см. приложение 16, табл. 2);

переменные данные, зависящиеот порядкового и дополнительного номеров исполнения, следует приводить вотдельной таблице в зависимости от этих номеров.

Полное обозначениеисполнения с применением дополнительного номера исполнения следует указывать вспецификациях и при заказе, например, АБВГ.387288.105-02.04.

4.2. Выполнение базовых чертежей (схем) и чертежей(схем) исполнений

4.2.1. На базовом чертеже (схеме) следуетизображать только постоянные составные части (элементы). Переменные составныечасти (элементы) при необходимости изображают сплошными тонкими линиями в видеупрощенных контурных очертаний (графических обозначений), соответствующих первомуисполнению.

На чертеже отмечаютнаправление взгляда, линии сечения, порядковые номера выносных элементов идругие обозначения, необходимые для понимания соответствующих изображений начертежах исполнений.

4.2.2. На базовом чертеже(схеме) следует указывать все необходимые постоянные данные.

4.2.3. На базовом сборочномчертеже следует наносить номера позиций, содержащихся в базовой спецификации.

На базовой схеме позиционныеобозначения следует присваивать только элементам одинаковым для всехисполнений.

4.2.4. Над основной надписьюбазового чертежа (схемы) должна быть запись: «Остальное - см. чертеж (схему)исполнений» (без указания его обозначения).

4.2.5. На чертеже (схеме)исполнения и на групповом чертеже (схеме) исполнений следует изображать толькопеременные составные части (элементы). Постоянные составные части (элементы)при необходимости изображают сплошными тонкими линиями, полностью или частичнов виде упрощенных контурных очертаний (графических обозначений).

Виды, разрезы, сечения и выносныеэлементы обозначают в соответствии с обозначениями, приведенными на базовомчертеже, или дают необходимые текстовые пояснения.

4.2.6. На чертеже (схеме)исполнения и на групповом чертеже (схеме) исполнений следует указывать всенеобходимые переменные данные.

4.2.7. На сборочном чертежеисполнения и на групповом сборочном чертеже исполнений следует наносить номерапозиций, содержащихся в спецификации исполнения или в групповой спецификацииисполнений.

На схеме исполнения и нагрупповой схеме исполнений позиционные обозначения следует присваивать толькоэлементам, относящимся к этим исполнениям.

4.2.8. Над основной надписьючертежа (схемы) исполнения и группового чертежа (схемы) исполнений должна бытьссылка на базовый документ по типу: «Остальное - см. АБВГ.ХХХХХХ.ХХХСБ».

5. ПРАВИЛА ВЫПОЛНЕНИЯСПЕЦИФИКАЦИИ

5.1. Неосновные групповыедокументы следует записывать в спецификацию так же, как единичные. При этомдокументы, распространяющиеся на все исполнения, охваченные даннойспецификацией, следует записывать как постоянные, а остальные документы - какпеременные данные.

5.2. При записи вспецификацию составной части изделия, оформленной групповым или базовымосновным документом, указывают обозначение исполнения.

5.3. При последовательнойзаписи в пределах одного листа спецификации нескольких документов и составныхчастей, имеющих одинаковое базовое обозначение, первый документ или составнуючасть следует записывать за полным обозначением, при записи последующихсоставных частей указывают дефис и порядковый номер исполнения, а при записидокументов - дефис, порядковый номер исполнения и код документа; при этом дляисполнений, оформленных групповым документом, формат указывают только в строке,где указано полное обозначение документа (приложения 8, 17, 18).

(Измененная редакция, Изм. № 4).

5.4. В групповыхспецификациях допускается предусматривать свободные строки как резерв дляпоследующего внесения постоянных и переменных данных (например, при оформлениидокументации нового исполнения).

5.5. Групповую спецификациюпо усмотрению разработчика допускается выполнять в одном из вариантов,указанных в пп. 5.5.1 - 5.5.4.

5.5.1. Вариант А

После постоянных данныхпомещают для каждого исполнения отдельный раздел с переменными данными. Приэтом групповую спецификацию следует составлять по формам 1 и 1а ГОСТ 2.106-96.

Такую спецификацию (см.приложение 6)следует выполнять по правилам ГОСТ 2.106-96 с учетом следующихособенностей:

а) вначале записываютпостоянные документы и составные части, а затем под общим заголовком«Переменные данные для исполнений» записывают переменные документы и составныечасти раздельно для каждого исполнения под его обозначением, записанным в видезаголовка в графе «Наименование»;

б) если исполнения имеютусловные наименования и (или) находятся на разных стадиях разработки, тосоответствующую запись (код, литеру), при необходимости, дают под заголовком собозначением исполнения. При этом в графе «Лит.» основной надписи ставятпрочерк;

в) переменные данные дляосновного исполнения следует записывать с соблюдением правил, установленных дляединичных спецификаций, но порядковые номера позиций должны быть продолжениемпозиций постоянных составных частей;

г) переменные данные длякаждого последующего исполнения следует записывать с соблюдением правил,установленных для единичных спецификаций, но составные части независимо от ихобозначений следует записывать в каждом разделе в порядке возрастания номеровпозиций, определившихся при записи составных частей для основного исполнения.Составные части, не применявшиеся в основном исполнении, следует записывать вконце соответствующего раздела;

д) для записи в групповуюспецификацию очередного исполнения, данные которого полностью соответствуютодному из предыдущих исполнений (например, имеются различия в расположенииодинаковых составных частей), заголовок для переменных данных этого исполнениядолжен быть по типу:

«АГБВ.246525.084-10 (то жекак для АГБВ.246525.084)» или

«АГБВ.246525.084-05 (то жекак для 02)»

Соответствующие переменныеданные при этом вторично не записывают.

Допускается в подобныхслучаях для нескольких исполнений непрерывно следующих друг за другом, даватьобщий заголовок по типу:

«От АГБВ.246525.084 доАГБВ.246525.084-05»;

е) если для какого-либоисполнения переменные данные не применяются, то ниже заголовка пишут«Отсутствуют». При отсутствии переменных данных для всех исполнений в конце групповойспецификации дают запись по типу:

«Различия исполненийАГБВ.246527.104 и АГБВ.246527.104-01 по сборочному чертежу».

5.5.2. Вариант Б

Все данные без разделения ихна постоянные и переменные записывают в спецификацию, в форме которой должна бытьдля каждого исполнения отдельная графа. Групповую спецификацию следуетсоставлять по формам 1 и 1а.

Такую спецификацию(приложение 8)следует выполнять по правилам ГОСТ 2.106-96 с учетом следующихособенностей:

а) в заголовок графы «Кол.на исполн.» записывают базовое обозначение исполнений и ставят знак «дефис».Ниже (в подзаголовках) записывают порядковые номера исполнений;

б) в графе «Код» указываютусловные наименования исполнений. Если условные наименования приведены насборочном чертеже, то эту графу допускается не заполнять. При отсутствииусловных наименований эту графу не заполняют или первый лист спецификациисоставляют по форме ;

в) в графе «Лит.» указываютлитеру, если исполнения находятся на разных стадиях разработки. При этом вграфе основной надписи ставят прочерк;

г) в графах для указанияколичества в разделе «Документация» ставят знак «×» для исполнений, накоторые распространяется записанный в спецификацию документ. В остальныхразделах спецификации в графах указывают числовые значения. Строки внезаполненных графах каждого исполнения оставляют свободными;

д) документы и составныечасти основного исполнения должны быть записаны в последовательности, котораяустановлена для единичных спецификаций.

Составные части других исполненийзаписывают в пределах каждого номера позиции, определившегося при записисоставных частей основного исполнения, с соблюдением правил, установленных дляединичных спецификаций. Составные части, не применявшиеся в основномисполнении, записывают в конце соответствующего раздела;

е) при числе исполненийболее десяти на первом листе групповой спецификации левее основной надписидолжна быть запись по типу:

«Исполнения 10 … 19 - см.листы 4, 5,

20 … 29 - см. листы 6 …. 8»;

ж) листы спецификации, вкоторых начинается запись каждого последующего десятка исполнений, составляютпо форме 1в,если необходимо указать литеру и (или) условное наименование каждогоисполнения;

з) при количестве переменныхсоставных частей не более пяти допускается на одном листе указывать болеедесяти исполнений, при этом в графе «Наименование» приводят запись «обозначениеисполнений» (см. приложение 8а);

и) при числе исполнений неболее трех допускается использовать форму 5.

5.5.1,5.5.2. (Измененная редакция, Изм. № 4).

5.5.3. Вариант В

После записи постоянныхданных следует записывать переменные данные на последующих листах спецификации,в форме которых должна быть для каждого исполнения отдельная графа. При этомпостоянные данные в групповую спецификацию следует записывать по общим правиламна листах по формам 1 и 1а ГОСТ2.106-96.

После записи постоянныхданных делают запись в пределах граф «Обозначение» и «Наименование» по типу:

«Переменные данные дляисполнений»:

до 09         -см.листы 3 … 6,

10 … 19 -см. листы 7 … 10,

20 … 29 -см. листы 11 … 14».

Если для какого-либо исполненияпеременные данные не применяются, то это исполнение должно быть выделено вотдельную строку по типу:

«АБВГ.743835.927 -отсутствуют,

0102   - см. листы 3 … 6,

03   - отсутствуют,

04… 09  - см. листы 3 … 6».

Переменные данные следуетзаписывать на листах по форме 1а или 1в. Запись делают поправилам, приведенным в п. 5.5.2, сначала для первого десятка исполнений, затемдля второго и т.д.

5.5.4. Вариант Г

После постоянных данных напоследующих листах спецификации следует записывать данные для каждогопеременного документа, каждой переменной составной части и т.п. При этомпостоянные данные в групповую спецификацию следует записывать по общим правиламна листах по формам 1 и 1а ГОСТ2.106-96.

Переменные данные следуетразмещать на последующих листах спецификации под общим заголовком «Переменныеданные». Эти листы рекомендуется выполнять по форме 2. При необходимости применениятаблиц другими графами их следует размещать на листах по форме 5а ГОСТ 2.106-96.

При выполнении спецификациипо форме 2(см. приложение 17):

а) записи следуетпроизводить в последовательности, соответствующей расположению разделовспецификации («Документация», «Сборочные единицы» и т.д.), наименования которыхследует записывать в виде заголовков;

б) в соответствующем разделеследует указывать наименования переменного документа или номер позиции инаименование переменной составной части;

в) в графе «Для исполн. спорядковым номером» следует указывать номера исполнений. Остальные графыследует заполнять в соответствии с требованиями ГОСТ 2.106-96 и настоящего стандарта;

г) если какая-либопеременная составная часть в некоторых исполнениях не применяется, то вместообозначения такой части следует помещать запись «Отсутствует» по типу:

Поз. 3. панель

-00, -01

Отсутствует

-02, -03

АБВГ.325176.374

-04

Отсутствует

д) если исполнения находятсяна разных стадиях разработки, то в начале раздела «Переменные данные» следуетуказывать литеру.

При этом в графе «Лит.»основной надписи ставят прочерк:

е) если исполнения имеютусловные наименования и их необходимо указывать в спецификации, тосоответствующие данные приводят аналогично указанию о литере.

5.6. Групповую спецификациюна изделия, в обозначениях которых введен дополнительный номер исполнения,следует выполнять по варианту Г с учетом следующих особенностей:

а) переменные составныечасти, не зависящие от дополнительного номера исполнения, следует записыватьтолько в зависимости от порядкового номера исполнения (см. приложение 18,поз. 35),

б) переменные составные части,в обозначении которых введен дополнительный номер исполнения, следуетзаписывать также только в зависимости от номера исполнения изделия (безуказания дополнительного номера исполнения), но с общим примечанием о том, чтотакие части следует применять с дополнительным номером исполнения,соответствующим дополнительному номеру исполнения изделия (см. приложение 18,поз. 36, 37, 39);

в) переменные составные части,зависящие от порядкового и дополнительного номеров исполнения, следуетзаписывать в зависимости от этих номеров (см. приложение 18,поз. 38).

5.7. Базовую спецификациюследует выполнять по общим правилам на листах по формам 1 и 1а ГОСТ 2.106-96. В конце спецификациидолжна быть запись «Остальное - см. спецификацию исполнения», без указания ееобозначения (приложение 19).

Часть изделия, оформленнуюбазовой спецификацией, рассматривают как сборочную единицу, если в нее входятсборочные единицы и (или) детали. Часть изделия, оформленную базовойспецификацией, рассматривают как комплекс, если в нее входят комплексы и другиепостоянные составные части.

5.8.Спецификацию исполнения следует выполнять по общим правилам на листах по формам1 и 1а ГОСТ 2.106-96 с учетом следующихособенностей:

а) в начале соответствующегораздела («Комплексы» или «Сборочные единицы») следует записывать на правахсоставной части изделия базовую спецификацию. При этом в графе «Поз.» следуетставить прочерк, в графе «Наименование» - наименование изделия в соответствии сосновной надписью базовой спецификации, а в графе «Кол.» - «1»;

б) нумерация позиций длядругих составных частей является продолжением нумерации позиций по базовойспецификации, для которой следует оставить резерв из нескольких номеров позиций(приложение 20).

5.9. Групповую спецификациюисполнений следует выполнять по варианту А, Б, В или Г, при этом базовуюспецификацию записывают в числе постоянных составных частей по правилам,изложенным в п. 5.8.

5.10. Групповую спецификациюизделий при плазовом методе производства следует выполнять аналогично вариантуА или Г. При варианте А применяют формы 2 и 2а ГОСТ 2.106-96, а при варианте Г - те жеформы для постоянных данных и форму 5а ГОСТ 2.106-96 для переменных данных. Таблицы для переменных данных следует выполнятьс любыми необходимыми графами.

6.ПРАВИЛА ВЫПОЛНЕНИЯ НЕОСНОВНЫХ ТЕКСТОВЫХ ДОКУМЕНТОВ

6.1. Выполнение неосновных текстовых документов,содержащих текст, разбитый на графы (ведомости, таблицы и т.п.).

6.1.1. При выполнениигрупповых и базовых неосновных текстовых документов и соответствующихдокументов исполнения следует соблюдать требования стандартов на единичныедокументы того же вида, с учетом указаний данного подраздела и разд. 5.

6.1.2.Групповые текстовые документы следует выполнять по правилам, аналогичнымвыполнению групповых спецификаций.

6.1.3. По варианту А можновыполнять любые групповые документы на листах по формам, установленным дляединичных документов.

6.1.4. По варианту Б могутбыть выполнены только:

групповые ведомости спецификацийи групповые ведомости ссылочных документов на листах по форме 3 и 3а;

групповые ведомости покупныхизделий на листах по форме 4 и 4а, при этом следует указывать общее количествопокупных изделий (с учетом изделий, входящих в комплекты и на регулировку).

(Измененная редакция, Изм. № 1).

6.1.5. По варианту В могут бытьвыполнены только:

групповые ведомостиспецификаций и групповые ведомости ссылочных документов;

групповые ведомости покупныхизделий.

Запись постоянных данныхведут на листах по формам, установленным для единичных документов, а записьпеременных данных - на листах по формам 3 и 3а, формам 4 и 4а.

6.1.6. По варианту Г можно выполнятьлюбые групповые документы.

Запись постоянных данныхведут на листах по формам, установленным для единичных документов, а записьпеременных данных - на листах по форме 5а ГОСТ 2.106-96, при этом переменные данные следует записывать в таблицу, имеющуюграфу «Для исполн. с порядковым номером» и другие графы для переменных данных(например, «Обозначение», «Наименование») в зависимости от вида документа.

6.1.7. При выполнениигрупповых текстовых документов по вариантам Б и Г при необходимости в началетекста допускается указывать переменную литеру и условные наименования (код)исполнений изделий (приложения 17 и 21). Для варианта В такуюзапись следует выполнять на листах, с которых начинается запись каждогопоследующего десятка исполнений. При наличии таких указаний в графе «Лит.»основной надписи ставят прочерк.

При выполнении ведомостиспецификаций по вариантам А, В и Г графы «Куда входит» и «Общее кол.»допускается не заполнять. При этом спецификации составных частей, входящих вовсе исполнения, следует записывать как постоянные данные, независимо от разногоколичества этих составных частей, применяемых для разных исполнений.

(Измененная редакция, Изм. № 4).

6.1.8.Базовые текстовые документы и текстовые документы исполнения следует выполнятьна листах по формам, установленным для единичных документов соответствующеговида.

В конце базового документадают запись по типу: «Остальное - см. ведомость покупных изделий исполнения»без указания ее обозначения.

В конце документа исполненияследует указывать обозначение базового документа по типу: «Остальное - см.АБВГ.ХХХХХХ.ХХХВП».

6.2. Выполнение групповых текстовых документов,содержащих в основном сплошной текст (технические условия, инструкция поэксплуатации и т.п.).

6.2.1. При выполнениигрупповых и базовых текстовых документов и соответствующих документовисполнения следует соблюдать требования стандартов на единичные документы тогоже вида с учетом указаний данного подраздела.

6.2.2. В групповых текстовыхдокументах переменные данные следует группировать в виде таблиц исполнений,размещенных в тексте соответствующего раздела, подраздела и приложения.

В тексте документа могутбыть записи о переменных данных со ссылкой на таблицу, аналогичные записям втехнических требованиях на групповом чертеже (см. п. 4.1.9).

Рисунки и таблицы исполненийследует выполнять по правилам, установленным для групповых чертежей.

6.2.3. В групповыхтехнических условиях на изделия, оформленные разными единичными и групповымиосновными документами, должны быть даны обозначения этих документов с указаниемобщей характеристики группы исполнений, включенной в каждый документ.Номенклатуру всех исполнений допускается не приводить, достаточно перечислитьпараметры и характеристики, которыми могут различаться отдельные исполнения.Такие исполнения по мере их разработки можно будет добавлять в основныегрупповые документы без изменения или пересмотра технических условий.

6.2.4. При выполнениигрупповых формуляров, паспортов и этикеток допускается:

а) оставлять свободныеграфы, строки и поля для записи переменных данных при заполнении бланков такихдокументов на изготовленные изделия;

б) в таблицах переменныхданных вместо обозначений исполнений оставлять свободную графу с указанием впримечании о том, что в ней делается отметка (например, указывается звездочка)в той строке, данные которой соответствуют изготовленному изделию.

6.2.5. В базовом текстовомдокументе должна быть ссылка на документ исполнения без указания егообозначения.

В текстовом документеисполнения должна быть ссылка на базовый документ с указанием его обозначения.

Эти ссылки следует давать втексте вводной части документа.

7.УЧЕТ ДОКУМЕНТОВ И ПРИМЕНЯЕМОСТИ ИСПОЛНЕНИЙ

7.1. Учет групповыхдокументов и применяемости исполнений следует производить по ГОСТ 2.501-88.

7.2. При базовом способевыполнения документов на каждое базовое обозначение следует составлятьотдельную карточку для учета порядковых номеров исполнений.

7.3. Применяемость основногоисполнения следует учитывать по общим правилам на карточке учета групповогодокумента. На каждое последующее исполнение следует составлять отдельнуюкарточку учета (форма 2б и форма 2в по ГОСТ 2.501-88), в которую вместо обозначения документа следуетзаписывать обозначение исполнения.

8.ПРЕОБРАЗОВАНИЕ ЕДИНИЧНОГО ДОКУМЕНТА

8.1. При выявлениинецелесообразности выпуска единичных документов на новое сходное по конструкцииизделие преобразовывают ранее выпущенные единичные документы изделия в групповые.

8.2. При преобразованиидокументов необходимо максимально использовать (без переиздания) подлинникиранее выпущенных документов с внесением в них данных, относящихся к новымисполнениям. При этом некоторые данные становятся переменными, что оформляетсявнесением в документ необходимых изменений. При необходимости должно быть такжеизменено наименование документа в соответствии с п. 3.1.

Новые данные и необходимыеизменения следует вносить по ГОСТ 2.503-90.

8.3. При преобразованииединичных документов в групповые их обозначения сохраняют неизменными даже втом случае, когда возникает необходимость переиздания документа на другом форматеили на другом количестве листов.

8.4. При преобразованииединичных основных документов в групповые обозначение ранее разработанногоизделия сохраняется неизменным и становится обозначением основного исполнения,а очередным новым исполнениям присваивают порядковые номера, начиная с 01(приложение 22).

8.5. В целесообразныхслучаях единичный документ может быть преобразован в документ исполнения путемзамены постоянных данных ссылкой на базовый документ. При этом дополнительновыполняют базовый документ с новым обозначением и документы новых исполнений.Исполнениям присваивают обозначения как отдельным изделиям без примененияпорядковых номеров исполнений.

Форма 1

ГРУППОВАЯ СПЕЦИФИКАЦИЯ(первый лист)

Форма 1а

ГРУППОВАЯ СПЕЦИФИКАЦИЯ(последующие листы)

Форма 1б

ГРУППОВАЯ СПЕЦИФИКАЦИЯ(первый лист)

Форма 1в

ГРУППОВАЯ СПЕЦИФИКАЦИЯ(последующие листы)

Форма 2

ГРУППОВАЯСПЕЦИФИКАЦИЯ (последующие листы)

Форма 3

ГРУППОВАЯ ВЕДОМОСТЬ СПЕЦИФИКАЦИЙ И ССЫЛОЧНЫХДОКУМЕНТОВ
(первый лист)

Форма 3а

ГРУППОВАЯ ВЕДОМОСТЬ СПЕЦИФИКАЦИЙ И ССЫЛОЧНЫХДОКУМЕНТОВ
(последующие листы)

Форма 4а

ГРУППОВАЯ ВЕДОМОСТЬ ПОКУПНЫХ ИЗДЕЛИЙ
(первый лист)

Форма 4

ГРУППОВАЯ ВЕДОМОСТЬ ПОКУПНЫХ ИЗДЕЛИЙ
(последующие листы)

Форма 5

ГРУППОВАЯ СПЕЦИФИКАЦИЯ ПРИ ЧИСЛЕ ИСПОЛНЕНИЙНЕ БОЛЕЕ ТРЕХ

ПРИЛОЖЕНИЕ1

Обязательное

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯПОНЯТИЙ, ИСПОЛЬЗУЕМЫХ В СТАНДАРТЕ

Термин (полная и краткая формы)

Определение

Исполнение изделия

Исполнение

Конструкция одного из изделий, информация о которых содержится в одном групповом или базовом основном конструкторском документе

Основное исполнение изделия

Основное исполнение

Исполнение изделия, обозначение которого совпадает с обозначением группового основного конструкторского документа

Постоянные данные исполнений Постоянные данные

Информация об исполнениях изделий, одинаковая для группы изделий и содержащаяся в одном конструкторском документе

Переменные данные исполнений

Переменные данные

Информация об исполнениях изделий, неодинаковая для группы изделий

Групповой конструкторский документ

Групповой документ

Конструкторский документ, содержащий постоянные и переменные данные исполнений двух и более изделий

Базовый конструкторский документ

Базовый документ

Конструкторский документ, содержащий постоянные данные исполнений двух и более изделий

Конструкторский документ исполнения

Документ исполнения

Конструкторский документ, содержащий ссылку на базовый документ и дополнительные данные об исполнении изделия

Групповой конструкторский документ исполнений

Групповой документ исполнений

Конструкторский документ, содержащий ссылку на базовый документ и переменные данные для двух и более исполнений изделий

Неосновной конструкторский документ

Неосновной документ

Конструкторский документ, установленный ГОСТ 2.102-68, исключая чертеж детали и спецификацию

Единичный конструкторский документ

Единичный документ

Конструкторский документ, установленный ГОСТ 2.102-68 и выполненный на одно изделие

Групповой способ выполнения конструкторских документов

Групповой способ

Способ выполнения комплекта конструкторских документов на изделия, при котором все исполнения этих изделий содержатся в одном групповом основном конструкторском документе

Базовый способ выполнения конструкторских документов

Базовый способ

Способ выполнения комплекта конструкторских документов на изделия, при котором все исполнения этих изделий содержатся в одном базовом основном конструкторском документе

Базовое обозначение конструкторского документа

Базовое обозначение

Обозначение группового или базового основного конструкторского документа

Условное наименование изделия

Условное наименование

Дополнение к наименованию изделия в виде условного обозначения для характеристики отличия исполнения или группы исполнений изделия от других изделий аналогичного назначения

(Измененная редакция, Изм. № 4).

ПРИЛОЖЕНИЕ 2

Справочное

ХАРАКТЕРИСТИКА ГРУППОВЫХ ДОКУМЕНТОВ

Групповые документыхарактеризуются особенностями их содержания и структуры. Эти особенностипоказаны на условно выполненных чертежах, приведенных в качестве примеров втабл. 1и 2.

Таблица 1

Характеристика групповыхчертежей деталей

Группа деталей

Содержание и структура группового чертежа

Пояснение

Детали различаются данными, не влияющими на изображение

Пример 1.

Групповой чертеж деталей

Таблица может состоять из граф, содержащих различные данные о материале, термической обработке, покрытии, массе и др.

Детали различаются размерами, не влияющими на изображение

Пример 2.

Групповой чертеж деталей

Таблица состоит из граф, содержащих переменные размеры, а также могут быть графы, содержащие различные данные характерные для примера 1

Детали различаются данными, которые влияют на изображения

Пример 3.

Групповой чертеж деталей

Рис. 1                        Рис. 2

Чертеж может содержать несколько изображений (рисунков).

В таблице должна быть графа для указания номера рисунка и могут быть графы, содержащие различные данные, характерные для примеров 1 и 2

Таблица 2

Характеристика групповыхсборочных чертежей

Группа сборочных единиц

Содержание и структура группового чертежа

Пояснение

Сборочные единицы различаются данными, не влияющими на изображение

Пример 1.

Групповой сборочный чертеж

Таблица может состоять из граф, содержащих данные о массе, о покрытиях, о номинальных параметрах сборочной единицы и др.

Таблицу не выполняют, если эти данные содержатся в других документах

Сборочные единицы различаются размерами, не влияющими на изображение

Пример 2.

Групповой сборочный чертеж

Таблица состоит из граф, содержащих переменные размеры, а также могут быть графы, содержащие различные данные, характерные для примера 1

Сборочные единицы различаются данными, которые влияют на изображения

Пример 3.

Групповой сборочный чертеж

Рис. 1         Рис. 2          Рис. 3

Чертеж может содержать несколько изображений (рисунков) сборочных единиц, различающихся формой составных частей, их расположением, количеством или другими данными. В таблице должна быть графа для указания номера рисунка и могут быть графы, содержащие различные данные, характерные для примеров 1 и 2

(Измененная редакция, Изм. № 4).

ПРИЛОЖЕНИЕ 3

Справочное

СОДЕРЖАНИЕИ ВЗАИМОСВЯЗЬ ПРИ ГРУППОВОМ СПОСОБЕ ВЫПОЛНЕНИЯ ДОКУМЕНТОВ

Для всехвариантов приняты следующие условные обозначения:

254

254-10

- содержание документа (обозначения изделий, данные которых приведены в документе);

254 СБ

- обозначение документа;

__      - постоянные данные;

~       - переменные данные;

®     - взаимосвязь документов (стрелка показывает документ, на которыйимеется ссылка);

®      - направление поиска документов для заданногоизделия;

С       - единичная спецификация;

Д       - единичный документ;

ГС     - групповая спецификация;

ГД    - групповой документ.

Черт.1

Черт.2

Черт.3

Черт.4

(Измененная редакция, Изм. № 4).


ПРИЛОЖЕНИЕ 4

Справочное

ХАРАКТЕРИСТИКА БАЗОВЫХДОКУМЕНТОВ И ДОКУМЕНТОВ ИСПОЛНЕНИЯ СБОРОЧНЫХ ЕДИНИЦ

Базовыедокументы характеризуются особенностями их содержания и структуры. Этиособенности показаны на условно выполненных документах, приведенных в качествепримеров в таблице.

Группа сборочных единиц

Содержание и структура базовых документов

Содержание и структура документов исполнения

Сборочные единицы имеют сходство в том, что некоторые составные части и другие данные являются одинаковыми для всех сборочных единиц данной группы и их целесообразно отразить в базовых документах

Базовый сборочный чертеж

Базовая спецификация

Сборочный чертеж исполнения

Спецификация исполнения

(Измененная редакция, Изм. № 4).


ПРИЛОЖЕНИЕ 5

Справочное

СОДЕРЖАНИЕИ ВЗАИМОСВЯЗЬ ДОКУМЕНТОВ ПРИ БАЗОВОМ СПОСОБЕ ИХ ВЫПОЛНЕНИЯ

Для всех вариантов приняты следующие условные обозначения:

270-01

- содержание документа (обозначения изделий, данные которых приведены в документе);

270-01 СБ

- обозначение документа;

___- постоянные данные;

~ -переменные данные;

® - взаимосвязь документов(стрелка показывает документ, на который имеется ссылка);

® - направление поиска документов длязаданного изделия;

БС - базовая спецификация;

БД - базовый документ;

СИ - спецификацияисполнения;

ДИ - документ исполнения;

ГСИ - групповая спецификацияисполнения;

ГДИ - групповой документисполнения.

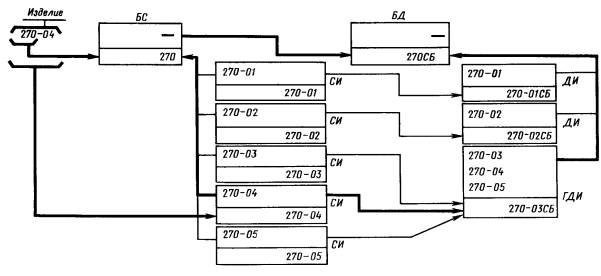

Черт.1

Черт. 2

(Измененная редакция, Изм. № 4).


ПРИЛОЖЕНИЕ6

Справочное

ПРИМЕР ОФОРМЛЕНИЯ ГРУППОВОЙ СПЕЦИФИКАЦИИ ПО ВАРИАНТУ А

Продолжение приложения 6

(Измененная редакция, Изм. № 4).

ПРИЛОЖЕНИЕ7

Справочное

ПРИМЕР ОФОРМЛЕНИЯ ГРУППОВОГО ЧЕРТЕЖА ДЕТАЛИ

(Измененная редакция, Изм. № 4).



ПРИЛОЖЕНИЕ9

Справочное

ПРИМЕР ОФОРМЛЕНИЯ ГРУППОВОГО СБОРОЧНОГО ЧЕРТЕЖА

(Измененная редакция, Изм. №4).


ПРИЛОЖЕНИЕ10

Справочное

ИЗОБРАЖЕНИЯ ИСПОЛНЕНИЙ

Черт.1

Обозначение

Рис.

d, мм

АБВГ.385248.186

1

5Н12

-01

2

-

-02

3

6Н12

-03

4

8Н12

Черт.2

Обозначение

Рис. для

А

Б

АБВГ.385248.187

1

1

-01

2

1

-02

1

3

-03

2

3

-04

1

-

(Измененная редакция, Изм. №4).




ПРИЛОЖЕНИЕ 13

Справочное

ПРИМЕР ОФОРМЛЕНИЯ ГРУППОВОЙ СХЕМЫ
(электрической)

(Измененная редакция, Изм. № 4).


ПРИЛОЖЕНИЕ14

Справочное

ПРИМЕР ОФОРМЛЕНИЯ ГРУППОВОГО ЧЕРТЕЖА ДЕТАЛЕЙ

(Измененная редакция, Изм. № 4).

ПРИЛОЖЕНИЕ15

Справочное

ПРИМЕРОФОРМЛЕНИЯ ГРУППОВОГО ЧЕРТЕЖА ДЕТАЛЕЙ
(зеркальное отражение)

(Измененная редакция, Изм. № 4).

ПРИЛОЖЕНИЕ16

Справочное

ПРИМЕРОФОРМЛЕНИЯ ТАБЛИЦ ИСПОЛНЕНИЙ ДЛЯ ДЕТАЛЕЙ, ОБОЗНАЧЕННЫХ С ПРИМЕНЕНИЕМДОПОЛНИТЕЛЬНОГО НОМЕРА ИСПОЛНЕНИЯ

Таблица1

Обозначение

D, мм

l0, мм

Масса, г

Номин.

Пред. откл.

Номин.

Пред. откл.

АБВГ.387288.105 -01

48

-0,4

10

+1

10,7

-02

55

12,2

-03

60

-0,8

16

13,3

-04

70

15,5













-92

150

-1,5

26

±2,0

33,1

-93

160

-2,0

30

±2,5

35,3

-94

170

32

37,5

Таблица2

Дополнительный номер исполнения

Покрытие

01

Ц9.хр

02

Кд9.хр





18

Хим. окс

19

М3.Н6

(Измененная редакция, Изм. №4).


ПРИЛОЖЕНИЕ 17

Справочное

ПРИМЕРОФОРМЛЕНИЯ ГРУППОВОЙ СПЕЦИФИКАЦИИ ПО ВАРИАНТУ Г
(последующие листы)

(Измененная редакция, Изм. № 4).

ПРИЛОЖЕНИЕ18

Справочное

ПРИМЕР ОФОРМЛЕНИЯ ГРУППОВОЙ СПЕЦИФИКАЦИИ ПО ВАРИАНТУ Г С ПРИМЕНЕНИЕМДОПОЛНИТЕЛЬНЫХ НОМЕРОВ ИСПОЛНЕНИЙ (последующие листы)

(Измененная редакция, Изм. № 4).

ПРИЛОЖЕНИЕ19

Справочное

ПРИМЕР ОФОРМЛЕНИЯ БАЗОВОЙ СПЕЦИФИКАЦИИ

Продолжение приложения 19

(Измененная редакция, Изм. № 4).

ПРИЛОЖЕНИЕ20

Справочное

ПРИМЕР ОФОРМЛЕНИЯ СПЕЦИФИКАЦИИ ИСПОЛНЕНИЯ

(Измененная редакция, Изм. № 4).


ПРИЛОЖЕНИЕ21

Справочное

ПРИМЕР ОФОРМЛЕНИЯ ГРУППОВОЙ ВЕДОМОСТИ СПЕЦИФИКАЦИИ ПО ВАРИАНТУ Б

(Измененная редакция, Изм. № 4).

ПРИЛОЖЕНИЕ 22

Справочное

ПРИМЕР ПРЕОБРАЗОВАНИЯ ЕДИНИЧНОГО КОНСТРУКТОРСКОГО ДОКУМЕНТА В ГРУППОВОЙ

(Измененная редакция, Изм. № 4).

ПРИЛОЖЕНИЕ23

Рекомендуемое

ОБЩИЕРЕКОМЕНДАЦИИ И ОГРАНИЧЕНИЯ ПРИМЕНЕНИЯ РАЗЛИЧНЫХ СПОСОБОВ И ВАРИАНТОВ ВЫПОЛНЕНИЯДОКУМЕНТОВ

Изделия, обладающие общимиконструктивными признаками, могут быть выполнены одним из способов и в одном извариантов, каждый из которых является оптимальным при определенных условиях.Настоящие рекомендации по выбору способа и варианта выполнения документовявляются общими для изделий всех отраслей промышленности. Рекомендации изложеныв последовательности пунктов стандарта.

По п. 1.2.

Основными критериями дляоценки целесообразности выполнения групповых документов вместо единичныхявляются компактность документации на группу изделий, обладающих общимиконструктивными признаками, и наглядность в показе различий между изделиямиэтой группы.

По п. 1.4.

Рекомендуется выполнять одиннеосновной документ на все исполнения конструктивно-унифицированного ряда,состоящего из нескольких групп изделий, на которые выполнены самостоятельныеосновные документы.

Неосновной документ на одноили несколько исполнений рекомендуется выполнять в случаях передачи другомупредприятию документации не всех исполнений, а только некоторых из них.

По п. 1.7.

Базовый способ рекомендуетсяприменять преимущественно в случаях, когда при разработке изделия возможнопроработать конструктивно и установить конструктивные разновидности. При этомпеременные данные должны быть конкретизированы по мере поступления заказов.

Базовые документы вместогрупповых рекомендуется выполнять также в случаях, когда недопустимо наличие вкомплекте документов данных других исполнений и внесение новых исполнений вранее разработанные документы нежелательно.

По п. 1.11.

Выполнять документы базовымспособом рекомендуется при очень большом возможном количестве исполнений,которые могут быть оформлены только по мере поступления заказов.

По п. 1.12.

При наличии большогоколичества изделий, обладающих общими конструктивными признаками, рекомендуетсяв каждом конкретном случае рассмотреть возможность и целесообразностьразделения этих изделий на несколько групп с выполнением на каждую из нихсамостоятельного группового или базового основного документа.

Увеличение количества такихдокументов в ряде случаев может быть оправдано существенным уменьшением объемадокументации в целом за счет уменьшения количества переменных данных в каждойгруппе.

По п. 1.13.

При выборе способа иварианта выполнения документов на изделия, обладающие общими конструктивнымипризнаками, рекомендуется учитывать:

а) степень удобства работы сдокументами с учетом особенностей организации производства, эксплуатации иремонта изделий, а также особенностей обращения документации;

б) сходство и различияконструктивных признаков;

в) степень различияизображений;

г) возможность и целесообразностьприменения типовых или групповых технологических процессов;

д) количество постоянных ипеременных составных частей и конструктивных элементов, а также их соотношение;

е) количество исполнений ивероятность появления новых.

По п. 3.2.

Условные наименования (шифр,тип, индекс или условное обозначение) рекомендуется устанавливать только дляизделий, подлежащих самостоятельной поставке, и только при необходимостиприменения таких наименований в сфере эксплуатации, в технической переписке ит.п. Они не могут однозначно определять изделия в сфере их производства иучета.

По п. 4.1.2.

Групповая схема являетсяоптимальной при постоянном изображении и большом количестве переменныхэлементов.

Групповые схемырекомендуется выполнять и при наличии переменных изображений, если они наглядномогут быть показаны на отдельных рисунках схемы (иная маркировка входных ивыходных цепей, наличие дополнительных перемычек между зажимами на схемесоединений, различия в элементах и параметрах коробки скоростей накинематической схеме станка и др.).

Если различия схем труднопоказать на частичных изображениях, то рекомендуется в виде самостоятельныхдокументов выполнить несколько схем, каждая из которых может быть групповой длянескольких (но не всех) исполнений.

По п. 4.1.16.

Групповая принципиальнаясхема, не содержащая перечень элементов, является оптимальной при большомколичестве переменных элементов. При этом выполняют несколько перечнейэлементов в виде самостоятельных документов, каждый из которых может бытьраспространен на одно или несколько исполнений.

По п. 4.1.18.

Изображение зеркальногоотражения на групповом чертеже рекомендуется не выполнять только дляпредприятий-изготовителей, где такие чертежи имеют широкое обращение.

По п. 4.2.1.

Базовую схему и схемыисполнений выполняют с учетом рекомендаций по п. 1.7 и при наличии преимуществтаких схем по сравнению с групповыми.

По п. 5.5.1.

Вариант А является лучшим, когдаодни и те же переменные данные не повторяются в нескольких исполнениях. ВариантА рекомендуется применять также при преобразовании единичной спецификации огрупповую без замены ее новым подлинником.

По п.5.5.2.

Вариант Б является лучшим,когда количество исполнений не более 10, постоянных данных мало, а некоторыепеременные данные повторяют в разных исполнениях. Вариант Б рекомендуетсяприменять и при большом количестве исполнений, если для каждого последующегодесятка исполнений все или почти все данные отличаются от соответствующихданных предыдущих исполнений.

По п.5.5.3.

Вариант В является лучшим,когда количество исполнений не более 10, постоянных данных много, а некоторыепеременные данные повторяются в разных исполнениях. Вариант В рекомендуетсяприменять и при большом количестве исполнений, если для каждого последующегодесятка исполнений все или почти все переменные данные отличаются от соответствующихпеременных данных предыдущих исполнений.

По п. 5.5.4.

Вариант Г является лучшимпри количестве исполнений более 10, когда одни и те же переменные данные вразных сочетаниях повторяются в разных исполнениях. Вариант Г рекомендуетсяприменять и в случаях, когда по какой-либо причине варианты А, Б и В неоптимальны.

По пп. 6.1.2 - 6.1.8.

Выбор оптимального вариантавыполнения неосновного документа аналогичен выбору варианта выполненияспецификации.

СОДЕРЖАНИЕ

1. Общая характеристика групповых и базовых документов. 1

3. Правила записи наименований изделий в документах. 3

4. Правила выполнения чертежей и схем.. 4

4.1. Выполнение групповых чертежей (схем) 4

4.2. Выполнение базовых чертежей (схем) и чертежей (схем) исполнений. 6

5. Правила выполнения спецификации. 7

6. Правила выполнения неосновных текстовых документов. 10

6.1. Выполнение неосновных текстовых документов, содержащих текст, разбитый на графы (ведомости, таблицы и т.п.). 10

6.2. Выполнение групповых текстовых документов, содержащих в основном сплошной текст (технические условия, инструкция по эксплуатации и т.п.). 11

7. Учет документов и применяемости исполнений. 12

8. Преобразование единичного документа. 12

Приложение 1 Термины и определения понятий, используемых в стандарте. 16

Приложение 2 Характеристика групповых документов. 17

Приложение 3 Содержание и взаимосвязь при групповом способе выполнения документов. 19

Приложение 4 Характеристика базовых документов и документов исполнения сборочных единиц. 21

Приложение 5 Содержание и взаимосвязь документов при базовом способе их выполнения. 22

Приложение 6 Пример оформления групповой спецификации по варианту а. 24

Приложение 7 Пример оформления группового чертежа детали. 24

Приложение 8 Пример оформления групповой спецификации по варианту б. 26

Приложение Пример оформления групповой спецификации при количестве исполнений более десяти. 26

Приложение 9 Пример оформления группового сборочного чертежа. 28

Приложение 10 Изображения исполнений. 29

Приложение 11 Пример оформления группового чертежа деталей. 30

Приложение 12 Пример оформления группового сборочного чертежа. 31

Приложение 13 Пример оформления групповой схемы (электрической) 32

Приложение 14 Пример оформления группового чертежа деталей. 33

Приложение 15 Пример оформления группового чертежа деталей. 33

Приложение 16 Пример оформления таблиц исполнений для деталей, обозначенных с применением дополнительного номера исполнения. 34

Приложение 17 Пример оформления групповой спецификации по варианту г (последующие листы) 35

Приложение 18 Пример оформления групповой спецификации по варианту г с применением дополнительных номеров исполнений (последующие листы) 35

Приложение 19 Пример оформления базовой спецификации. 36

Приложение 20 Пример оформления спецификации исполнения. 36

Приложение 21 Пример оформления групповой ведомости спецификации по варианту б. 38

Приложение 22 Пример преобразования единичного конструкторского документа в групповой. 38

Приложение 23 Общие рекомендации и ограничения применения различных способов и вариантов выполнения документов. 39



13 188
Мне нравится
Комментировать Добавить в закладки

Комментарии могут оставлять только зарегистрированные пользователи.

Пожалуйста зарегистрируйтесь или авторизуйтесь на сайте.
