МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ОСНОВНЫЕ НАДПИСИ
ГОСТ 2.104-68
МОСКВА
2002
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
| Единая система конструкторской документации ОСНОВНЫЕ НАДПИСИ Unified system for design documentation.
Basic inscriptions | ГОСТ
2.104-68* Взамен
ГОСТ 5293-60
в части разд. I |
Утвержден Комитетомстандартов, мер и измерительных приборов при Совете Министров СССР в декабре1967 г. Дата введения установлена
1971-01-01
1. Настоящий стандарт устанавливает формы, размеры,порядок заполнения основных надписей и дополнительных граф к ним вконструкторских документах, предусмотренных стандартами Единой системыконструкторской документации.
Стандарт соответствует СТСЭВ 365-76 и СТ СЭВ 140-74 в части размещения основной надписи, разделения полячертежа на зоны и оставления поля для подшивки.
2.Содержание, расположение и размеры граф основных надписей, дополнительных графк ним, а также размеры рамок на чертежах и схемах должны соответствовать форме 1, а в текстовых документах -формам 2, 2а и 2б.
Допускается для последующихлистов чертежей и схем применять форму 2а.
(Измененная редакция, Изм. № 1, 2).
3. Основные надписи,дополнительные графы к ним и рамки выполняют сплошными основными и сплошнымитонкими линиями по ГОСТ 2.303-68.
4.Основные надписи располагают в правом нижнем углу конструкторских документов.
На листах формата А4 по ГОСТ 2.301-68 основные надписирасполагаются вдоль короткой стороны листа.
Таблица изменений в основнойнадписи при необходимости может продолжаться вверх или влево от основнойнадписи (при наличии графы 33 - влевоот нее).
При расположении таблицыизменений слева от основной надписи наименования граф 14 - 18повторяют.
Расположение дополнительных графпоказано в приложении 1.
5. Длябыстрого нахождения на чертеже (схеме) составной части изделия или его элементарекомендуется разбивать поле чертежа (схемы) на зоны. Отметки, разделяющиечертеж (схему) на зоны, рекомендуется наносить на расстоянии, равном одной изсторон формата А4 (черт. 1 и 2 приложения 2).
Отметки наносят:
по горизонтали - арабскимицифрами справа налево;
по вертикали - прописнымибуквами латинского алфавита снизу вверх.
Зоны обозначают сочетаниемцифр и букв, например: 1А, 2А, 3А, 1В, 2В, 3В и т.д.
6. На чертежах (схемах) содним обозначением, выполненных на нескольких листах, нумерация зон погоризонтали должна быть сквозной в пределах всех листов.
7. Вграфах основной надписи и дополнительных графах (номера граф на формах показаныв скобках) указывают:
в графе 1 -наименование изделия (в соответствии с требованиями ГОСТ 2.109-73), а такженаименование документа, если этому документу присвоен код. Для изделийнароднохозяйственного назначения допускается не указывать наименование документа,если его код определен ГОСТ 2.102-68,ГОСТ 2.601-95, ГОСТ 2.602-95, ГОСТ2.701-84;
в графе 2 -обозначение документа;
в графе 3 - обозначение материала детали (графу заполняют только начертежах деталей);
в графе 4 - литеру, присвоенную данному документу (графу заполняютпоследовательно, начиная с крайней левой клетки).
Допускается в рабочейконструкторской документации литеру проставлять только в спецификациях итехнических условиях.
Для изделий, разрабатываемыхпо заказу Министерства обороны, перечень конструкторских документов, на которыхдолжна обязательно проставляться литера, согласуется с заказчиком(представителем заказчика);
в графе 5 - массуизделия по ГОСТ2.109-73;
в графе 6 - масштаб (проставляется в соответствии с ГОСТ 2.302-68 и ГОСТ 2.109-73);
в графе 7 -порядковый номер листа (на документах, состоящих из одного листа, графу незаполняют);
в графе 8 - общее количество листов документа (графу заполняют только напервом листе);
в графе 9 - наименование или различительный индекс предприятия,выпускающего документ (графу не заполняют, если различительный индекссодержится в обозначении документа);
в графе 10 - характер работы, выполняемой лицом, подписывающим документ, всоответствии с формами 1 и 2. Свободную строку заполняют по усмотрениюразработчика, например: «Начальник отдела», «Начальник лаборатории»,«Рассчитал»;
в графе 11 - фамилии лиц, подписавших документ;
в графе 12 - подписи лиц, фамилии которых указаны в графе 11.
Подписи лиц, разработавшихданный документ и ответственных за нормоконтроль, являются обязательными.
При отсутствии титульноголиста допускается подпись лица, утвердившего документ, размещать на свободномполе первого или заглавного листа документа в порядке, установленном длятитульных листов по ГОСТ 2.105-95.
Если необходимо на документеналичие визы должностных лиц, то их размещают на поле для подшивки первого илизаглавного листа документа;
в графе 13 - дату подписания документа;
в графах 14 - 18 - графы таблицы изменений,которые заполняют в соответствии с требованиями ГОСТ2.503-90;
в графе 19 - инвентарный номер подлинника по ГОСТ 2.501-88;
в графе 20 - подпись лица, принявшего подлинник в отдел (бюро) техническойдокументации, и дату приемки;
в графе 21 - инвентарный номер подлинника, взамен которого выпущен данный подлинникпо ГОСТ 2.503-90;
в графе 22 - инвентарный номер дубликата по ГОСТ 2.502-68;
в графе 23 - подпись лица, принявшего дубликат в отдел (бюро) техническойдокументации, и дату приемки;
в графе 24 - обозначение документа, взамен или на основании котороговыпущен данный документ. Допускается также использовать графу для указанияобозначения документа аналогичного изделия, для которого ранее изготовленатехнологическая оснастка, необходимая для данного изделия;
в графе 25 -обозначение соответствующего документа, в котором впервые записан данныйдокумент;
в графе 26 - обозначение документа, повернутое на 180° для формата А4 и дляформатов больше А4 при расположении основной надписи вдоль длинной сторонылиста и на 90° для форматов больше А4 при расположении основной надписи вдолькороткой стороны листа;
в графе 27 - знак,установленный заказчиком в соответствии с требованиями нормативно-техническойдокументации и проставляемый представителем заказчика;
в графе 28 - номер решения и год утверждения документации соответствующейлитеры;
в графе 29 - номер решения и год утверждения документации;
Форма 1

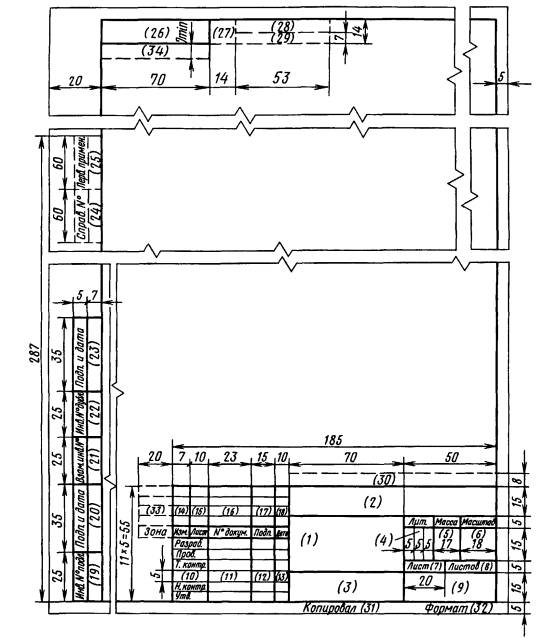

Основная надпись длячертежей и схем
Форма 2

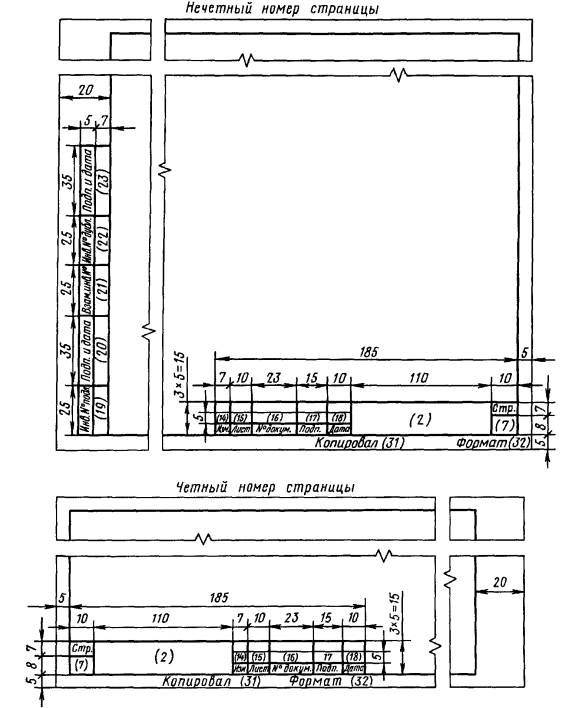

Основная надпись длятекстовых конструкторских документов (первый или заглавный лист)
Форма2а

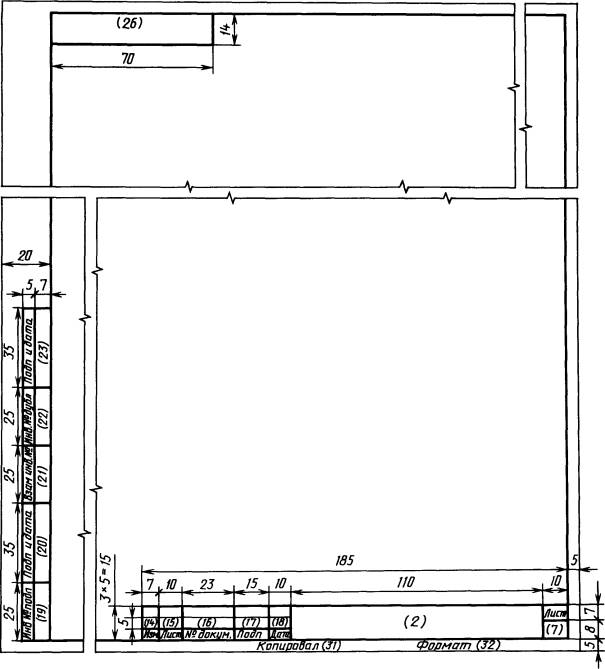

Основная надпись длячертежей (схем) и текстовых конструкторских документов (последующие листы)
Форма2б
Основная надпись для текстовыхконструкторских документов при двустороннем светокопировании (последующиелисты)
в графе 30 - индекс заказчика в соответствии с нормативно-техническойдокументацией;
в графе 31 - подпись лица, копировавшего чертеж;
в графе 32 - обозначение формата листа по ГОСТ 2.301-68;
в графе 33 - обозначение зоны, в которой находится изменяемая частьизделия;
в графе 34 - номера авторских свидетельств на изобретения, использованные вданном изделии.
Примечания:
1. Графа 26на форме 2аявляется обязательной только для чертежей и схем.
2. Графы,выполненные штриховой линией, вводят при необходимости. Графы 27 - 30обязательны для документов, утверждаемых заказчиком.
3. При использовании для последующих листов чертежей и схем формы1графы 1, 3, 4, 5, 6, 9 не заполняют.
4.В графах 13, 20, 23 при написании календарной даты год указывают двумяпоследними цифрами.
(Измененная редакция, Изм. № 1, 2, 3, 4, 5, 7, Поправка).
ПРИЛОЖЕНИЕ 1
Для формата А4
Для форматов больше А4 прирасположении основной надписи вдоль длинной стороны листа
Для формата больше А4 прирасположении основной надписи вдоль короткой стороны листа
1 - основная надпись, 2 - дополнительные графы
ПРИЛОЖЕНИЕ2

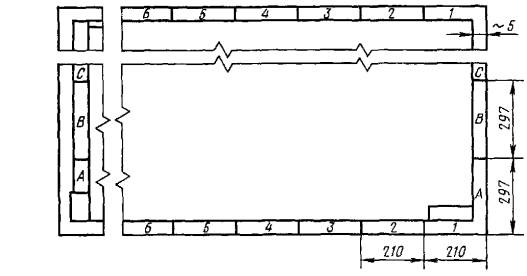

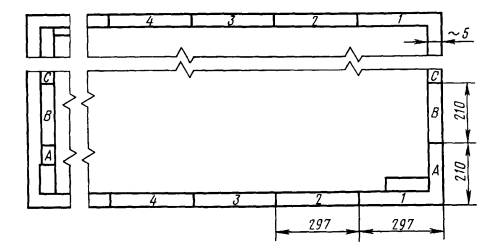

ПРИМЕРЫ РАЗБИВКИ ПОЛЯЧЕРТЕЖА НА ЗОНЫ
Черт.1
Черт. 2
ПРИЛОЖЕНИЕ 3
Справочное
Информационные данные осоответствии ГОСТ 2.104-68 и СТ СЭВ 365-76, СТ СЭВ 140-74:
п. 1 ГОСТ 2.104-68 соответствуетвводной части СТ СЭВ 365-76;
п. 2 соответствует разд. 1 СТ СЭВ365-76 и подразделу 2.5 СТ СЭВ 140-74;
п. 4 соответствует подразделу 2.3 СТСЭВ 140-74;
п. 5 соответствует подразделу 2.4 СТСЭВ 140-74;
п. 7 соответствует разд. 2 СТ СЭВ365-76.
Формы 1, 2, 2a, 2бсоответствуют разделу 2 СТ СЭВ 365-76.
