Тройники и тройниковые соединения сварные на Ру 5,5 и 7,5 МПа (55 и 75 кгс/см2)

Нормы распространяются на тройники и тройниковые соединения стальные сварные, изготавливаемые из труб в стационарных условиях и условиях строительно-монтажных площадок.

Обозначение:	ВСН 1-84
Название рус.:	Тройники и тройниковые соединения сварные на Ру 5,5 и 7,5 МПа (55 и 75 кгс/см2)
Статус:	действует
Дата актуализации текста:	05.05.2017
Дата добавления в базу:	01.09.2013
Дата введения в действие:	25.06.1984
Утвержден:	25.06.1984 Мингазпром (Mingazprom 27-1)

Министерство газовой промышленности

Утверждено Мингазпромом

решение № 27-1 от 25 июня 1984 г.

Согласовано с Согласовано с

Госстроем СССР Главгосгазнадзором

30.05.83 г. № ДП-2897-1 3.07.81 г. № 24-2-2/404

Согласовано с Согласовано с

ВНИИГАЗом ВНИИСТом

29.07.81 г. № 38-4/2986 29.07.81 г. № 2969/ОПНК-9

«ТРОЙНИКИ И ТРОЙНИКОВЫЕ СОЕДИНЕНИЯ СВАРНЫЕ
ИЗ СТАЛЬНЫХ ТРУБ
на P_у 5,5 и 7,5 МПа (55 и 75 кгс/см²)»

Москва 1984 г.

Директор института ВНИПИТРАНСГАЗ Н.А. Ишутин

Руководитель темы, главный механик

технологического отдела И.И. Тимофеев

Исполнители:

Руководитель группы Н.В. Сидоренко

Старшие инженеры: Л.М. Иванов

Т.Н. Кравчук

Инженер Н.К. Базилевская


МИНИСТЕРСТВО ГАЗОВОЙ ПРОМЫШЛЕННОСТИ (Мингазпром) Управление проектно-	Руководителям проектных организаций
изыскательских работ
117939, ГСН, Москва, В-311, ул. Строителей, 8 телефон: 133-13-00 «6»07 1984 г. № 27-3-83/888 на № _____ от ____________ 198 __ г.

Об утверждении ВCH

«Тройники и тройниковые

соединения...»

Примите к сведению и руководству, что решением № 27-1 от 25 июня 1984 г. Мингазпром утвердил разработанные институтом «ВНИПИтрансгаз» «Тройники и тройниковые соединения сварные из стальных труб на Р_у и 7,5 МПа (55 и 75 кгс/см²). Указанные ВСН согласованы Госстроем СССР. Распространение нормативного документа поручено институту «ВНИПИтрансгаз».

Главный инженер Г.П. Писчасов

исп. Лебедев Э.В.

тел. 133-12-40

СССР

Министерство газовой промышленности

«УТВЕРЖДАЮ»:

Первый заместитель Министра

газовой промышленности СССР

______________ В.В. Шеремет

3 декабря 1988 г.

РЕШЕНИЕ № 03-4

Министерство газовой промышленности

о продлении срока действия BCH 1-84/Мингазпром
«Тройники и тройниковые соединения сварные»

Продлить срок действия ВСН 1-84/Мингазпром «Тройники и тройниковые соединения сварные» до 31 декабря 1990 года (согласовано Госстроем СССР письмом от 29.11.88г. 8-1653).

Начальник Главного управления проектирования

и капитального строительства

М.В. Головцов

Министерство газовой промышленности	Ведомственные строительные нормы
Министерство газовой промышленности	Тройники и тройниковые соединения сварные

1 ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие ведомственные строительные нормы распространяются на тройники и тройниковые соединения стальные сварные, изготавливаемые из труб в стационарных условиях и условиях строительно-монтажных площадок.

1.2. Тройники и тройниковые соединения предназначены для магистральных газопроводов и компрессорных станций (коэффициент условий работы при расчёте на прочность «m» равен - 0,75; 0,6; 0,5) на рабочее давление 5,5 МПа (55 кгс/см²) и 7,5 МПа 75 (кгс/см²) и температуры эксплуатации от 253 °К (минус 20 °С), до 373 °К (плюс 100 °С).

1.3. Под названием «тройниковые соединения» следует понимать врезки, выполняемые в условиях монтажных площадок.

1.4. Коэффициент условий работы в размере «0,5» допускается применять для газопроводов, испытывающих вибрирующие нагрузки.

1.5. Допускаемая температура эксплуатации тройника и тройникового соединения в каждом конкретном случае определяется в установленном порядке по материалу труб из которого они изготавливаются.

1.6 Рекомендации по применению тройников и тройниковых соединений представлены в табл. 1.

1.7. Строительные размеры и размеры для построения развёрток представлены в табл. 2.

1.8. Краткая характеристика основной трубы и трубы ответвления (патрубок) тройников и тройниковых соединений, масса и пределы применения представлены в табл. 3.

1.9. Тройники и тройниковые соединения, помеченные знаком *, применять не рекомендуется.

ВНИПИТРАНСГАЗ

УТВЕРЖДЕНЫ:

МИНГАЗПРОМОМ

от «25» июня 1984 г.

№ 27-1

СРОК ВВЕДЕНИЯ

В ДЕЙСТВИЕ

«25» ИЮНЯ 1984 г.

СРОК ДЕЙСТВИЯ

1987 г.

ТАБЛИЦА 1

ТАБЛИЦА ТРОЙНИКОВ (Т) И ТРОЙНИКОВЫХ СОЕДИНЕНИЙ (ТС)

Рабочее давление 55 кгс/см²

¯Д_н¯

1420

1220

1020

720

530

426

325

273

219

159

108

Рабочее давление 75 кгс/см²

ТС

1420

ТС

1220

108

ТС

1020

159

ТС

720

219

ТС

530

273

ТС

426

325

ТС

325

426

ТС

273

530

ТС

219

720

ТС

159

1020

ТС

108

1220

ТС

1420

ТС

108

159

219

273

325

426

530

720

1020

1220

1420

Д_н

Тройники заводского изготовления.

Примечание: Т - тройник

ТС - тройниковое соединение

2. Типы. Конструкции и конструктивные элементы. Размеры

2.1. Типы тройников и тройниковых соединений представлены на рис. 1, 2, 3.

2.2. Формы разделки кромок для приварки патрубка представлены на рис. 4, 5.

2.3. Строительные размеры и размеры для построения разверток шаблонов представлены в таблице 2.

2.4. Развертка шаблона патрубка представлена на рис. 6.

2.5. Развёртка шаблона усиливающей накладки основной трубы представлена на рис. 7.

2.6. Развёртка шаблона усиливающей накладки патрубка представлена на рис. 8.

2.7. Форма разделки кромок присоединительных концов представлены на рис. 9.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

ТИП I

РИС. 1

ТИП II

РИС. 2

ТИП III

РИС. 3

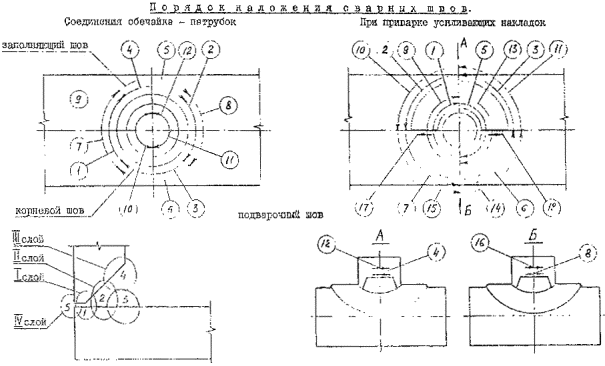

Формы разделки кромок под сварку

Форма А (У6 ГОСТ 16037-70) для: Тройниковых соединений при d_H£ 426 мм.

Тройников « при Д_н£ 530 мм.

S₁ = 4¸6 мм; мм; C = 0,5^+0,5 мм.

S₁ = 7¸8 мм; мм; C = 0,5^+0,5 мм.

S₁ = 9¸11 мм; мм; C = 1,0^+0,5 мм.

Q = (S - S₁) + (2¸4) мм.

Рис. 4

Формы разделки кромок под сварку

Форма Б - для тройников Д_н > 530 мм.

Рис. 5

Таблица 2

СТРОИТЕЛЬНЫЕ РАЗМЕРЫ И РАЗМЕРЫ ДЛЯ ПОСТРОЕНИЯ РАЗВЕРТОК ШАБЛОНОВ

Д_у	ТИП - Д_ухd_у	Тройник (рис. 1-3)				Патрубок (рис. 6)								Накладка 1 (рис. 7)								Накладка 11 (рис. 8)
Д_у	ТИП - Д_ухd_у	L	H	l₁	l₂	A	y₁ = y₉	y₂ = y₈	y₃ = y₇	y₄ = y₆		y₅		B	x₁	x₂	x₃	y₁	y₂	y₃	y₄	C	y₁ = y₇	y₂ = y₆	y₃ = y₅	y₄
50	I-50-50	136	136	-	-	179	105	107	111	116		119		-	-	-	-	-	-	-	-	-	-	-	-	-
50
80	I-80-50	150	150	-	-	179	105	107:	109	112		113		-	-	-	-	-	-	-	-	-	-	-	-	-
	I-80-80	185	150	-	-	280	105	108	116	126		130		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-80-80	«	«	40	-	«	«	«	«	«		«		190	43	35	21	20	35	50	55	-	-	-	-	-
	III-80-80	«	175	«	53	«	130	132	140	150		155		«	«	«	«	«	«	«	«	105	31	38	48	53

100	I-100-50	160	160	-	-	179	105	106	109	110		111		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-100-50	«	«	30	-	«	«	«	«	«		«		126	28	22	12	13	23	31	33	-	-	-	-	-
	I-100-80	185	160	-	-	280	106	109	114	121		124		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-100-80	«	«	40	-	«	«	«	«	«		«		186	43	35	21	20	35	49	53	-	-	-	-	-
	III-100-80	«	185	«	47	«	131	134	139	146		149		«	«	«	«	«	«	«	«	105	32	37	44	47
	I-100-100	200	160	-	-	339	106	110	119	132		138		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-100-100	«	«	45	-	«	«	«	«	«		«		235	53	42	24	25	45	63	72	-	-	-	-	-
	III-100-100	«	185	«	60	«	131	135	144	157		163		«	«	«	«	«	«	«	«	132	33	44	55	60

150	I-150-50	185	180	-	-	179	105	106	107	109		110		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-150-50	«	«	30	-	«	«	«	«	«		«		124	28	22	12	13	23	29	32	-	-	-		-
	I-150-80	185	185	-	-	280	105	107	110	115		117		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-150-80	«	«	40	-	«	«	«	«	«		«		180	43	35	21	20:	32	45	50	-	-	-	-	-
	I-150-100	200	185	-	-	339	106	107	113	120		123		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-150-100	«	«	45	-	«	«	«	«	«		«		212	52	41	23	23	42	55	61	-	-	-	-	-
	III-150-150	«	210	«	45	«	130	132	138	145		148		«	«	«	«	«	«	«	«	132	30	36	43	45
	I-150-150	250	185	-	-	500	105	111	124	143		153		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-150-150	«	«	65	-	«	«	«	«	«		«		336	76	59	33	32	52	88	103	-	-	-	-	-
	III-150-150	«	210	«	77	«	130	136	149	168		178		«	«	«	«	«	«	«	«	187	34	47	65	77

200	I-200-50	200	220	-	-	179	110	111	112	113		114		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-200-50	«	«	30	-	«	«	«	«	«		«		124	28	22	12	13	23	29	32	-	-	-	-	-
	I-200-80	200	220	-	-	280	110	112	114	117		118		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-200-80	«	«	40-	-	«	«	«	«	«		«		180	43	35	21	20	32	45	50	-	-	-	-	-
	I-200-100	200	220	-	-	339	110	112	117	121		123		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-200-100	«	«	45	-	«	«	«	«	«		«		210	52	41	23	23	41	54	60	-	-	-	-	-
	III-200-100	«	240	«	41	«	140	142	147	151		153		«	«	«	«	«	«	«	«	132	30	35	38	41
	I-200-150	250	210	-	-	500	110	114	124	134		140		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-200-150:	«	«	65	-	«	«	«	«	«		«		308	76	59	33	32	60	81	89	-	-	-	-	-
	III-200-150	250	240	65	58	«	140	144	154	164		170		«	«	«	«	«	«	«	«	187	32	42	52	58
	I-200-200	300	220	-	-	688	110	117	138	164		170		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-200-200	«	«	90	-	-	-	-	-	«		«		464	103	80	45	44	85	122	142	-	-	-	-	-
	III-200-200	«	240	«	98	«	140	147	168	194		200		«	«	«	«	«	«	«	«	265	35	56	82	98

250	I-250-50	200	250	-	-	179	113	114	114	115		116		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-250-50	«	«	30	-	«	«	«	«	«		«		124	28	22	12	13	23	29	32	-	-	-	-	-
	I-250-80	200	250	-	-	280	113	114	116	118		119		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-250-80	«	«	40	-	«	«	«	«	«		«		176	43	35	21	19	34	44	48	-	-	-	-	-
	I-250-100	200	250	-	-	339	113	114	118	121		122		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-250-100	«	«	45	-	«	«	«	«	«		«		206	53	42	24	23	40	53	58	-	-	-	-	-
	III-250-100	«	270	«	40	«	133	134	138	141		143		«	«	«	«	«	«	«	«	132	32	36	39	40
	I-250-150	250	250	-	-	500	113	116	123	131		134		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-250-150	«	«	65	-	«	«	«	«	«		«		302	76	59	33	32	60	78	86	-	-	-	-	-
	III-250-150	«	270	«	51	«	133	136	143	151		154		«	«	«	«	«	«	«	«	187	32	41	49	51
	I-250-200	300	250	-	-	688	113	119	134	151		159		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-250-200	«	«	.90	-	«	«	«	«	«		«		430	103	80	45	44	72	113	125	-	-	-	-	-
	III-250-200	«	270	«	77	«	134	139	154	171		179		«	«	«	«	«	«	«	«	265	37	52	69	77
	I-250-250	350	280	-	-	858	153	162	187	222		242		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-250-250	«	«	110	-	«	«	«	«	«		«		582	130	100	55	54	108	156	181	-	-	-	-	-
	III-250-250	«	280	«	125	«	188	197	222	257		277		«	«	«	«	«	«	«	«	333	45	70	105	125

300	I-300-50	200	275	-	-	179	112	112	113	114		114		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-300-50	«	«	30	-	«	«	«	«	«		«		Д₁	=	120			d₁	=	60	-	-	-	-	-
	I-300-80	200	275	-	-	280	112	113	114	117		118		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-300-80	«	«	40	-	«	«	«	«	«		«		176	43	35	21	19	34	44	48	-	-	-	-	-
	I-300-100	200	275	-	-	339	112	113	115	119		120		-	-	-	-	-	-	-	-	-	-	-	-	-
	I-300-100	200	275	-	-	339	112	113	115	119		120		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-300-100	«	«	45	-	«	«	«	«	«		«		206	53	42	24	22	40	51	58	-	-	-	-	-
	I-300-150	250	275	-	-	500	112	115	121	127		129		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-300-150	«	«	65	-	«	«	«	«	«		«		300	76	59	33	30	58	80	85	-	-	-	-	-
	III-300-150	«	295	«	47	«	147	150	156	162		164		«	«	«	«	«	«	«	«	187	33	39	45	47
	I-300-200	300	275	-	-	688	112	117	129	142		148		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-300-200	«	«	90	-	«	«	«	«	«		«		420	103	80	45	44	82	109	120	-	-	-	-	-
	III-300-200	«	295	«	66	«	145	152	154	177		183		«	«	«	«	«	«	«	«	165	35	47	60	66
	I-300-250	350	300	-	-	858	137	144	164	187		198		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-300-250	«	«	110	-	«	«	«	«	«		«		532	130	100	55	54	104	142	156	-	-	-	-	-
	III-300-250	350	300	110	95	858	137	144	164	187		198		532	130	100	55	54	104	142	156	333	37	57	80	90
	I-300-300	400	325	-	-	1021	162	172	202	243		264		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-300-300	«	«	130	-	«	«	«	«	«		«		680	152	117	65	64	125	180	210	-	-	-	-	-
	III-300-300	«	«	«	-	«	«	«	«	«		«		«	«	«	«	«	«	«	«	394	40	70	110	130

400	I-400-50	200	325	-	-	179	112	112	112	112		112		-	-	-	-	-	-	-	-	-	-	-	-	-
	I-400-80	«	«	-	-	280	112	113	114	115		116		-	-	-	-	-	-	-	-	-	-	-	-	-
	I-400-100	«	«	-	-	339	112	113	115	117		118		-	-	-	-	-	-	-	-	-	-	-	-	-
	I-400-150	250	325	-	-	500	112	114	118	123		125		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-400-150	«	«	65	-	«	«	«	«	«		«		294	76	59	33	32	59	78	82	-	-	-	-	-
	III-400-150	«	355	«	52	«	142	144	148	153		155		«	«	«	«	«	«	«	«	187	36	50	55	57
	I-400-200	300	325	-	-	688	112	115	125	132		137		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-400-200	«	«	90	-	«	«	«	«	«		«		418	103	80	45	43	80	108	119	-	-	-	-	-
	III-400-200	«	345	«	55	«	132	135	145	152		157		«	«	«	«	«	«	«	«	265	38	48	55	60
	I-400-250	350	350	-	-	858	137	142	157	173		179		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-400-250	«	«	110	-	«	«	«	«	«		«		520	130	100	55	54	101	136	150	-	-	-	-	-
	III-400-250	«	«	«	76	«	«	«	«	«		«		«	«	«	«	«	«	«	«	333	40	55	70	76
	I-400-300	400	375	-	-	1021	162	170	190	212		224		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-400-300	400	375	130	-	1021	162	170	190		212	224		620	152	117	65	64	120	164	181	-	-	-	-	-
	III-400-300	«	«	-	92	«	«	«	«		«	«		«	«	«	«	«	«	«	«	394	38	58	80	92
	I-400-400	500	425	-	-	1338	212	227	266		322	354		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-400-400	«	«	175	-	«	«	«	«		«	«		900	200	154	85	85	164	235	274	-	-	-	-	-
	III-400-400	«	«	«	182	«	«	«	«		«	«		«	«	«	«	«	«	«	«	518	55	94	150	182
500	I-500-50	250	400	-	-	179	135	135	135		135	135		-	-	-	-	-	-	-	-	-	-	-	-	-
	I-500-80	250	400	-	-	280	135	136	137		138	138		-	-	-	-	-	-	-	-	-	-	-	-	-
	I-500-100	250	400	-	-	339	135	136	137		139	140		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-500-100	«	«	45	-	«	«	«	«		«	«		Д₁	=	200		-	d₁	=	110	-	-	-	-	-
	I-500-150	250	400	-	-	500	135	137	140		143	145		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-500-150	«	«	65	-	«	«	«	«		«	«		Д₁	=	296			d₁	=	166	-	-	-	-	-
	I-500-200	300	400	-	-	688	125	128	134		141	144		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-500-200	«	«	90	-	«	«	«	«		«	«		410	103	80	45	44	81	106	115	-	-	-	-	-
	III-500-200	«	420	«	71	«	145	148	154		161	164		«	«	«	«	«	«	«	«	265	36	41	48	51
	I-500-250	350	400	-	-	858	135	140	150		160	165		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-500-250	«	«	110	-	«	«	«	«		«	«		510	130	100	55	55	100	133	145	-	-	-	-	-
	III-500-250	«	«	«	63	«	«	«	«		«	«		«	«	«	«	«	«	«	«	333	38	48	58	63
	I-500-300	400	450	-	-	1021	195	201	216		233	240		-	-	-	-	-	-	-	-	-	-	-	-	-
	II-500-300	400	450	130	-	1021	195	201	216		233	240	606		152	117	65	65	119	158	173	-	-	-	-	-
	III-500-300	«	«	«	78	«	«	«	«		«	«	«		«	«	«	«	«	«	«	394	39	53	71	78
	I-500-400	500	500	-	-	1338	245	255	285		317	333	-		-	-	-	-	-	-	-	-	-	-	-	-
	II-500-400	«	«	175:	-	«	«	«	«		«	«	832		200	154	85	82	158	217	241	-	-	-	-	-
	III-500-400	«	«	«	120	«	«	«	«		«	«	«		«	«	«	«	«	«	«	518	43	73	105	120
700	I-700-50	250	475	-	-	179	115	115	115		115	115	-		-	-	-	-	-	-	-	-	-	-	-	-
	I-700-80	250	475	-	-	280	115	115	115		115	115	-		-	-	-	-	-	-	-	-	-	-	-	-
	I-700-100	250	475	-	-	339	115	116	117		119	119	-		-	-	-	-	-	-	-	-	-	-	-	-
	I-700-150	250	475	-	-	500	115	116	118		122	123	-		-	-	-	-	-	-	-	-	-	-	-	-
	II-700-150	«	«	65	-	«	«	«	«		«	«	Д₁		=	296			d₁	=	166	-	-	-	-	-
	I-700-200	300	475	-	-	688	115	117	122		128	130	-		-	-	-	-	-	-	-	-	-	-	-	-
	II-700-200	«	«	90	-	«	«	«	«		«	«	Д₁		=	410			d₁	=	230	-	-	-	-	-
	I-700-250	350	500	-	-	858	140	143	150		160	163	-		-	-	-	-	-	-	-	-	-	-	-	-
	II-700-250	«	«	110	-	«	«	«	«		«	«	502		130	100	55	53	98	130	141	-	-	-	-	-
	I-700-300	400	550	-	-	1021	90	194	205		220	233	-		-	-	-	-	-	-	-	-	-	-	-	-
	II-700-300	«	«	130	-	«	«	«	«		«	«	600		152	117	65	65	120	157	170	-	-	-	-	-
	III-700-300	«	«	-	70	«	«	«	«		«	«	«		«	«	«	«	«	«	«	394	42	53	68	70
	I-700-400	500	570	-	-	1338	210	217	238		263	267	-		-	-	-	-	-	-	-	-	-	-	-	-
	II-700-400	500	570	175	-	1338	210	217	238		263	267	814		200	154	85	85	159	213	232	-	-	-	-	-
	III-700-400	«	«	«	95	«	«	«	«		«	«	«		«	«	«	«	«	«	«	518	45	66	91	95

1000	I-1000-56	250	625	-	-	179	115	115	115		115	115	-		-	-	-	-	-	-	-	-	-	-	-	-
	I-1000-80	250	625	-	-	280	115	115	115		115	115	-		-	-	-	-	-	-	-	-	-	-	-	-
	I-1000-100	250	625	-	-	339	115	115	115		115	115	-		-	-	-	-	-	-	-	-	-	-	-	-
	I-1000-150	250	625	-	-	500	115	116	118		120	120	-		-	-	-	-	-	-	-	-	-	-	-	-
	I-1000-200	300	625	-	-	688	115	116	120		123	124	-		-	-	-	-	-	-	-	-	-	-	-	-
	II-1000-200	«	«	90	-	«	«	«	«		«	«	Д₁		=	405			d₁	=	225	-	-	-	-	-
	I-1000-250	350	650	-	-	858	140	142	148		152	154	-		-	-	-	-	-	-	-	-	-	-	-	-
	II-1000-250	«	«	110	-	«	«	«	«		«	«	Д₁		=	500			d₁	=	280	-	-	-	-	-
	I-1000-300	400	775	-	-	1020	165	169	177		185	187	-		-	-	-	-	-	-	-	-	-	-	-	-
	II-1000-300	«	«	130	-	«	«	«	«		«	«	Д₁		=	590			d₁	=	330	-	-	-	-	-
	I-1000-400	500	825	-	-	1338	215	221	235		250	255	-		-	-	-	-	-	-	-	-	-	-	-	-
	II-1000-400	«	«	175	-	«	«	«	«		«	«	790		200	154	85	85	155	203	220	-	-	-	-	-

1200	I-1200-50	250	725	-	-	179	115	115	115		115	115	-		-	-	-	-	-	-	-	-	-	-	-	-
	I-1200-80	250	725	-	-	280	115	115	115		115	115	-		-	-	-	-	-	-	-	-	-	-	-	-
	I-1200-100	250	725	-	-	339	115	115	115		115	115	-		-	-	-	-	-	-	-	-	-	-	-	-
	I-1200-150	250	725	-	-	500	115	115	115		115	115	-		-	-	-	-	-	-	-	-	-	-	-	-
	I-1200-200.	300	725	-	-	688	115	116	119		122	123	-		-	-	-	-	-	-	-	-	-	-	-	-
	I-1200-250	350	750	-	-	858	140	142	146		151	152	-		-	-	-	-	-	-	-	-	-	-	-	-
	II-1200-250	«	«	110	-	«	«	«	«		«	«	Д₁		=	500			d₁	=	280	-	-	-	-	-
	I-1200-300	400	800	-	-	1020	190	193	200		206	208	-		-	-	-	-	-	-	-	-	-	-	-	-
	II-1200-300	«	«	130	-	«	«	«	«		«	«	Д₁		=	590			d₁	=	330	-	-	-	-	-
	I-1200-400	500	850	-	-	1338	240	245	256		268	272	-		-	-	-	-	-	-	-	-	-	-	-	-
	II-1200-400	«	«	175	«	«	«	«	«		«	«	790		200	154	85	85	158	208	225	-	-	-	-	-

1400	I-1400-50	250	825	-	-	179	115	115	115		115	115	-		-	-	-	-	-	-	-	-	-	-	-	-
	I-1400-80	250	825	-	-	280	115	115	115		115	115	-		-	-	-	-	-	-	-	-	-	-	-	-
	I-1400-100	250	825	-	-	339	115	115	115		115	115	-		-	-	-	-	-	-	-	-	-	-	-	-
	I-1400-150	250	825	-	-	500	115	115	115		115	115	-		-	-	-	-	-	-	-	-	-	-	-	-
	I-1400-200	300	825	-	-	688	115	115	118		120	121	-		-	-	-	-	-	-	-	-	-	-	-	-
	I-1400-250	350	850	-	-	858	140	142	146		150	151	-		-	-	-	-	-	-	-	-	-	-	-	-
	I-1400-300	400	900	-	-	1020	190	192	197		203	205	-		-	-	-	-	-	-	-	-	-	-	-	-
	II-1400-300	«	«	130	-	«	«	«	«		«	«	Д₁		=	590			d₁	=	330	-	-	-	-	-
	I-1400-400	500	950	-	-	1338	240	244	254		264	266	-		-	-	-	-	-	-	-	-	-	-	-	-
	II-1400-400	«	«	175	-	«	«	«	«		«	«	Д₁		=	782			d₁	=	432	-	-	-	-	-

РАЗВЕРТКА ШАБЛОНА ПАТРУБКА

РИС. 6

PAЗВЕРТКА ШАБЛОНА УСИЛИВАЮЩЕЙ НАКЛАДКИ

НАКЛАДКА - I

Примечание: Усиливающая накладка изготавливается из основной трубы.

РИС. 7

PAЗВЕРТКА ШАБЛОНА УСИЛИВАЮЩЕЙ НАКЛАДКИ

НАКЛАДКА - II

РИС. 8

ФОРМА РАЗДЕЛКИ КРОМОК ПРИСОЕДИНИТЕЛЬНЫХ КОНЦОВ

Допустимая разность толщин стенок присоединительных концов, стыкуемых элементов

S £ 12 мм ® а £ 2,5 мм;

S > 12 мм ® а £ 3,0 мм.

РИС. 9.

Таблица 3

ТРОЙНИКИ И ТРОЙНИКОВЫЕ СОЕДИНЕНИЯ

Д_у, мм	d_y, мм	КРАТКАЯ ХАРАКТЕРИСТИКА ОСНОВНОЙ ТРУБЫ (обечайка)				КРАТКАЯ ХАРАКТЕРИСТИКА ТРУБЫ-ОТВЕТВЛЕНИЯ (патрубок)				Масса, кг	5,5 МПа (55 кгс/см²)			7,5 МПа (75 кгc/см²)
Д_у, мм	d_y, мм	ГОСТ ТУ	s_В, МПа, (кгс/мм²)	К₁	Д_н´ S, мм	ГОСТ ТУ	s_В, МПа, (кгс/мм²)	К₁	d_н ´ S	Масса, кг	m 0,75	m 0,6	m 0,5	m 0,75	m 0,6	m 0,5
50	50	ГОСТ 8732-78 (В20)	412 (42)	1,55	57´4	ГОСТ 8732-78 (В20)	412 (42)	1,55	57´4	2,0	х	х	х	х	х	I-Iа
80	50				89´4				57´4	3,0	х	х	х	х	х	I-Iа
	80				89´4				89´4	5,0	х	х	х	х	I-Iа	III-I*а
	80				89´5				89´5	5,0	х	х	х	х	х	I-Ia
100	50				108´4				57´4	4,0	х	х	х	х	I-Iб	II-I*б
	50				108´5				57´4	5,0	х	х	х	х	х	I-Iб
	80				108´4				89´4	6,0	х	х	х	I-Iа	II-Ia	III-I*а
					108´5				89´4	7,0	х	х	х	х	I-Iа	III-I*а
					108´5				89´5	6,0	х	х	х	х	х	I-Iа
	100				108´4				108´4	7,0	х	х	х	х	х	III-I*а
	100				108´5				108´5	7,0	х	х	х	х	х	I-Iа
150	50				159´5				57´4	8,0	х	х	х	I-Iб	II-I*б
					159´6					10,0	х	х	х	х	I-Iб	II-I*б
					159´7					10,0	х	х	х	х	х	I-Iб
	80	ГОСТ 8732-78 (В20)	412 (42)	1,55	159´5	ГОСТ 8732-78 (В20)	412 (42)	1,55	89´4	9,0	х	I-Iа	II-I*a	I-Ia	II-I*a
					159´6					10,0	х	х	x	x	I-Ia	II-I*a
					159´7,5					11,0	х	х	x	х	x	I-Ia
	100				159´5				108´4	10,0	х	I-Iа	II-I*a	I-Ia	III-I*a
					159´5				108´5	10,0	х	I-Iа	II-I*a	I-Ia	II-I*a
					159´6				108´4	11,0	х	x	x	I-Ia	x	III-I*a
					159´6				108´5	11,0	х	x	x	I-Ia	x	II-I*a
	150				159´5				159´5	15,0	х	I-Iа	III-I*a	I-Ia	III-I*a
					159´6				159´6	18,0	х	x	x	I-Ia	x	III-I*a
					159´7,5				159´7,5	22,0	х	x	x	x	x	I-Ia
200	50				219´7				57´4	16,0	х	x	x	x	I-Iб
	50				219´8				57´4	18,0	х	x	x	x	x	I-Iб
	80				219´7				89´4	17,0	х	x	x	I-Iб	II-Iб
		ГОСТ 8732-78 (В20)	412 (42)	1,55	219´8	ГОСТ 8732-78 (В20)	412 (42)	1,55	89´4	19,0	х	x	x	x	I-Iб	II-I6
					219´9				89´4	20,0	х	x	х	х	х	I-Iб
	100				219´7				108´4	18,0	х	I-Iб	II-I*б	I-Iб	II-I*б
					219´7				108´5	16,0	х	x	х	х	I-Iб
					219´8				108´4	20,0	х	x	х	х	I-Iб	III-I*б
					219´8				108´5	20,0	х	x	x	х	I-Iб	II-I*6
					219´10				108´5	22,0	х	x	х	х	х	I-Iб
	150				219´7				159´5	24,0	х	I-Ia	III-I*a	I-Ia	III-I*a
									159´6	24,0	х	I-Ia	II-I*а	I-Ia	III-I*a
									159´7,5	25,0	х	I-Ia	II-I*а	I-Ia	II-I*а
					219´8				159´6	27,0	х	x	х	I-Ia	х	III-I*a
					219´8				159´7,5	28,0	х	х	x	I-Ia	х	II-I*а
					219´9				159´7,5	31,0	х	х	х	x	I-Ia	II-I*а
		ГОСТ 8732-78 (В20)	412 (42)	1,55	219´10	ГОСТ 8732-78 (В20)	412 (42)	1,55	159´7,5	30,0	х	х	х	x	х	I-Ia
	200				219´7				219´7	34,0	х	I-Ia	III-I*a	I-Ia	III-I*a
	200				219´10				219´10	38,0	х	х	х	x	х	I-Ia
250	50				273´8				57´4	22,0	х	х	х	х	I-Iб
	50				273´10				57´4	27,0	х	х	х	x	х	I-Iб
	80				273´8				89´4	23,0	х	х	х	I-Iб	II-I*б
	80				273´10				89´4	27,0	х	х	х	x	х	I-Iб
	100				273´8				108´4	24,0	х	I-Iб	II-I*б	I-Iб	II-I*б
					273´10				108´4	29,0	х	х	х	x	I-Iб	III-I*б
					273´10				108´5	30,0	х	х	х	x	I-Iб	II-I*б
					273´11				108´5	30,0	х	х	х	x	х	I-Iб
	150				273´8				159´5	32,0	х	I-Ia	III-I*a	II-Iа	III-I*a
					273´8				159´6	32,0	х	I-Ia	х	х	II-I*а
		ГОСТ 8732-78 (В20)	412 (42)	1,55	273´10	ГОСТ 8732-78 (В20)	412 (42)	1,55	159´6	40,0	х	х	х	I-Ia	II-I*а	III-I*a
					273´11				159´6	43,0	х	х	х	х	I-Ia	III-I*a
					273´11				159´7,5	44,0	х	х	х	х	I-Ia	II-I*а
					273х13				159´7,5	46,0	х	х	х	х	х	I-Ia
	200				273´8				219´7	43,0	х	I-I*a	III-Ia	II-I*а	III-I*a
									219´8	44,0	х	I-Ia	x	II-I*а	III-I*a
									219´9	45,0	х	I-Ia	x	х	II-I*а
					273´10				219´8	53,0	х	х	х	I-Ia	х	III-I*a
									219´9	54,0	х	х	х	I-Ia	II-I*а	III-I*a
									219´10	54,0	х	х	х	I-Ia	х	II-I*а
					273´х11				219´9	58,0	х	х	х	х	I-Ia	III-I*a
					273´х11				219´10	59,0	х	х	х	х	I-Ia	II-I*а
					273´13				219´10	57,0	х	х	х	х	х	I-Ia
	250	ГОСТ 8732-78 (В20)	412 (42)	1,55	273´8	ГОСТ 8732-78 (В20)	412 (42)	1,55	273´8	59,0	х	I-Ia	х	х	III-I*a
					273´10				273´10	73,0	х	х	х	I-Ia	х	III-I*a
					273´11				273´11	80,0	х	х	х	х	I-Ia	III-I*a
					273´13				273´13	73,0	х	х	х	х	х	I-Ia
300	50				325´9				57´4	29,0	х	х	I-Iб
					325´10					32,0	х	х	х	х	I-Iб
					325´12					38,0	х	х	х	х	х	I-Iб
	80				325´9				89´4	29,0	х	х	I-Iб
					325´10					32,0	х	х	х	х	I-Iб
					325´12					38,0	х	х	х	х	х	I-Iб
	100				325´9				108´4	31,0	х	I-Iб	II-Iб
					325´10					34,0	х	х	х	I-Iб	II-Iб
					325´12					39,0	х	х	х	х	х	I-Iб
	150	ГОСТ 8732-78 (В20)	412 (42)	1,55	325´9	ГОСТ 8732-78 (В20)	412 (42)	1,55	159´5	41,0	х	I-Iб	III-I*б
					325´9				159´6	42,0	х	I-Iб	II-Iб
					325´10				159´5	45,0	х	I-Iб	III-I*б	I-Iб	III-I*б
					325´10				159´6	46,0	х	I-Iб	II-Iб	I-Iб	II-Iб
					325´12				159´6	54,0	х	х	х	х	I-Iб	III-I*б
					325´12				159´7,5	55,0	х	х	х	х	I-Iб	II-Iб
					325´14				159´7,5	57,0	х	х	х	х	х	I-Iб
	200				325´9				219´7	54,0	I-Ia	II-Iа	III-Iа
									219´8	55,0	I-Ia	х	х	II-Iа	III-Iа
									219´9	55,0	I-Ia	х	х	х	II-Iа
					325´10				219´7	59,0	х	I-Ia	III-Iа	I-Ia	III-Iа
									219´8	60,0	х	I-Ia	II-Iа	I-Ia	III-Iа
									219´9	61,0	х	I-Ia	II-Iа	I-Ia	II-Iа
		ГОСТ 8732-78 (В20)	412 (42)	1,55	325´12	ГОСТ 8732-78 (В20)	412 (42)	1,55	219´8	71,0	х	х	х	I-Ia	х	III-Iа
									219´9	71,0	х	х	х	I-Ia	II-Iа	III-Iа
									219´10	72,0	х	х	х	I-Ia	x	II-Iа
					325´15				219´10	76,0	х	х	х	x	х	I-Ia
	250				325´9				273´8	69,0	I-Ia	II-Iа	III-Iа
					325´9				273´10	71,0	I-Ia	х	II-Iа
					325´10				273´8	76,0	х	I-Ia	х	х	III-Iа
									273´10	78,0	х	I-Ia	х	II-Iа	III-Iа
									273´11	79,0	х	I-Ia	х	х	II-Iа
					325´12				273´10	91,0	х	х	х	I-Ia	x	III-Iа
					325´12				273´11	92,0	х	х	х	I-Ia	x	II-Iа
					325´15				273´11	92,0	х	х	x	x	x	I-Ia
	300				325´9				325´9	90,0	I-Ia	х	III-Iа
		ГОСТ 8732-78 (В20)	412 (42)	1,55	325´10	ГОСТ 8732-78 (В20)	412 (42)	1,55	325´10	99,0	х	I-Ia	х	х	III-Iа
					325´12				325´12	119,0	х	х	х	I-Ia	х	III-Iа
					325´15				325´15	121,0	х	х	х	х	х	I-Ia
400	50				426´10				57´4	42,0	х	I-Iб
					426´12					50,0	х	х	х	I-Iб
					426´14					58,0	х	х	х	х	I-Iб
					426´16					66,0	х	х	х	х	х	I-Iб
	80				426´10				89´4	42,0	х	I-Iб
					426´12					50,0	х	х	х	I-Iб
					426´14					58,0	х	х	х	х	I-Iб
					426´16					66,0	х	х	х	х	х	I-Iб
	100				426´10				108´4	43,0	х	I-Iб
					426´12				108´4	51,0	х	х	х	I-Iб
		ГОСТ 8732-78 (В20)	412 (42)	1,55	426´14	ГОСТ 8732-78 (В20)	412 (42)	1,55	108´4	58,0	х	х	х	х	I-Iб
					426´16				108´4	66,0	х	х	х	х	х	I-Iб
	150				426´10				159´5	58,0	I-Iб	II-Iб
					426´10				159´6	58,0	I-Iб	II-Iб
					426´12				159´5	68,0	х	I-Iб	II-Iб	I-Iб
					426´12				159´6	69,0	х	I-Iб	II-Iб	I-Iб
					426´14				159´5	79,0	х	х	х	I-Iб
					426´14				159´6	74,0	х	х	х	х	I-Iб
					426´16				159´5	89,0	х	х	х	I-Iб
									159´6	90,0	х	х	х	х	I-Iб
									159´7,5	91,0	х	х	х	х	I-Iб	II-Iб
	200				426´10				219´7	79,0	I-Iа	II-Iа
					426´10				219´8	80,0	I-Iа	II-Iа
		ГОСТ 8732-78 (В20)	412 (42)	1,55	426´12	ГОСТ 8732-78 (В20)	412 (42)	1,55	219´7	94,0	х	I-Iа	III-Ia	II-Iа
					426´12				219´8	94,0	х	I-Iа	x	II-Iа
					426´14				219´7	108,0	х	I-Iа	III-Ia	I-Iа	III-Ia
					426´14				219´8	109,0	х	x	x.	I-Iа	II-Iа
					426´16				219´7	122,0	х	I-Iа	III-Ia	I-Iа	х	III-Ia
									219´8	123,0	х	х	х	х	I-Iа	III-Ia
									219´10	124,0	х	x	х	х	I-Iа	II-Iа
	250				426´10				273´8	92,0	I-Iа	II-Iа
					426´10				273´10	94,0	I-Iа	II-Iа
					426´12				273´8	108,0	I-Iа	II-Iа	х	III-Ia
					426´12				273´10	110,0	I-Iа	х	х	II-Iа
					426´14				273´8	125,0	х	I-Iа	х	х	III-Ia
					426´14				273´10	127,0	х	I-Iа	х	II-Iа	III-Ia
		ГОСТ 8732-78 (В20)	412 (42)	1,55	426´14	ГОСТ 8732-78 (В20)	412 (42)	1,55	273´11	128,0	х	I-Iа	х	х	II-Iа
					426´16				273´8	141,0	х	I-Iа	х	х	х	III-Ia
									273´10	143,0	х	х	х	I-Iа	х	III-Ia
									273´11	144,0	х	х	х	х	I-Iа	II-Iа
	300				426´10				325´9	113,0	I-Iа	III-Ia
									325´10	114,0	I-Iа	II-Iа
									325´12	117,0	I-Iа	II-Iа
					426´12				325´9	132,0	I-Iа	х	х	III-Ia
									325´10	133,0	I-Ia	II-Iа	III-Ia	П-Ia
									325´12	136,0	I-Iа	х	х	П-Ia
					426´14				325´9	151,0	I-Iа	х	х	х	III-Ia
									325´10	152,0	х	I-Iа	III-Ia	I-Iа	III-Ia
									325´12	155,0	х	I-Iа	II-Iа	I-Iа	III-Ia
		ГОСТ 8732-78 (В20)	412 (42)	1,55	426´14	ГОСТ 8732-78 (В20)	412 (42)	1,55	325´15	159,0	х	I-Iа	II-Iа	I-Iа	II-Iа
					426´16				325´9	170,0	I-Iа	III-Ia
									325´10	171,0	х	I-Iа	III-Ia	I-Iа	III-Ia
									325´12	174,0	х	х	х	I-Iа	х	III-Ia
									325´15	178,0	х	х	х	I-Iа	х	II-Iа
	400				426´10				426´10	168,0	х	III-Ia
					426´12				426´12	201,0	I-Iа	х	х	III-Ia
					426´14				426´14	233,0	х	I-Iа	III-Ia	II-Iа	III-Ia
					426´16				426´6	266,0	х	х	х	I-Iа	х	III-Ia
500	50	ТУ 236/78	490 (50)	1,55	530´7	ГОСТ 8732-78 (В20)	412 (42)	1,55	57´4	46,0	I-2б	х
		ТУ 236/78		1,55	530´8					53,0	х	I-2б
		ТУ 14-3-604-77 ТУ 14-3-605-77		1,4	530´7					46,0	I-2б	х
					530´8					53,0	х	I-2б
					530´9					59,0	х	х	х	I-2б
		.ГОСТ 20295-74	510 (52)		530´7,5					50,0	х	I-2б
					530´8					52,0	х	I-2б		I-2б
					530´9					59,0	х	х	х	I-2б
		ТУ 20/28/76 ТУ 20/28/75			530´9					59,0	х	х	х	I-2б
		ТУ-21/76МВ	530 (54)	1,55	530´22					144,0	х	х	х	х	х	I-2в
		ТУ 20/28/40/48-77		1,34	530´6					40,0	I-2б
					530´7					46,0	х	I-2б
					530´12					77,0	х	х	х	х	х	I-2б
					530´14	ГОСТ 8732-78 (В20)	412 (42)	1,55	57´4	90,0	х	х	х	х	х	I-2б
		ТУ 20-28-40-48-56-79			530´6					40,0	I-2б
					530´9					59,0	х	х	х	I-2б
					530´12					77,0	х	х	х	х	х	I-2б
					530´14,0					90,0	х	х	х	х	х	I-2б
					530´16					101,0	х	х	х	х	х	I-2б
	80	ТУ 236/78	490 (50)	1,55	530´7	ГОСТ 8732-78 (В20)	412 (42)	1,55	89´4	46,0	I-2б
		ТУ 236/78		1,55	530´8					53,0	I-2б
		ТУ 14-3-1067-82		1,4	530´7					46,0	I-2б
					530´8					53,0	х	I-2б
					530´9					59,0	х	х	х	I-2б
		ГОСТ 20295-74	510 (52)		530´7,5					50,0	х	I-2б
					530´8					53,0	х	I-2б		I-2б
					530´9					59,0	х	х	х	I-2б
		ТУ 20/28/76 ТУ 20/28/75			530´9					59,0	х	х	х	I-2б
		ТУ-21/76МВ	530 (54)	1,55	530´22					145,0	х	х	х	х	х	I-2в
		ТУ 20/28/40/48-77		1,34 1,34	530´6					40,0	I-2б
					530´7					46,0	х	I-2б
					530´12					78,0	х	х	х	х	х	I-2б
		ТУ 20/28/40/48-77			530´14	ГОСТ 8732-78 (В20)	412 (42)	1,55	89´4	90,0	х	х	х	х	х	I-2б
		ТУ 20-28-40-48-56-79			530´6					40,0	I-2б
		ТУ 20-28-40-48-56-79			530´9					59,0	х	х	х	I-2б
	100	ТУ 236/78	490 (50)	1,55	530´7	ГОСТ 8732-78 (В20)	412 (42)	1,55	108´4	48,0	II-2б
		ТУ 236/78		1,55	530´8					53,0	I-2б
		ТУ 14-3-1067-82		1,4	530´7					47,0	I-2б
					530´8					55,0	I-2б	II-2б
					530´9					61,0	х	I-2б	II-2б	I-2б
		ГОСТ 20295-74	510 (52)		530´7,5					52,0	I-2б	II-2б
					530´8					54,0	х	I-2б		II-2б
					530´9					61,0	х	I-2б	II-2б	I-2б
		ТУ 20/28/76 ТУ 20/28/75			530´9					61,0	х	I-2б	II-2б	I-2б
		ТУ-21/76МВ	530 (54)	1,55	530´22					145,0	х	х	х	х	х	I-2в
		ТУ 20/28/40/48-77		1,34	530´6					40,0	I-2б
		ТУ 20/28/40/48-77			530´7					48,0	I-2б	II-2б
		ТУ 20/28/40/48-77			530´12	ГОСТ 8732-78 (В20)	412 (42)	1,55	108´4	80,0	х	х	х	х	х	I-2б
		ТУ 20/28/40/48-77			530´14					91,0	х	х	х	х	х	I-2б
		ТУ 20-28-40-48-56-79			530´6					40,0	I-2б	х
					530´9					61,0	х	x	х	I-2б
					530´12					80,0	x	x	x	x	x	I-2б
					530´14					91,0	х	х	х	х	х	I-2б
					530´16					102,0	х	х	х	х	х	I-2б
500	150	ТУ 236/78	490 (55)	1,55	530´7	ГОСТ 8732-78 (В20)	412 (42)	1,55	159´5	50,0	II-2б
		ТУ 236/78		1,55	530´8					54,0	I-2б
		ТУ 14-3-1067-82		1,4	530´7					48,0	I-2б
					530´8					57,0	I-2б	II-2б
					530´9					64,0	х	I-2б	х	II-2б
		ГОСТ 20295-74	510 (52)		530´7,5					55,0	I-2б	II-2б
					530´8					57,0	I-2б	II-2б		II-2б
					530´9					64,0	х	I-2б	х	II-2б
		ТУ 20/28/76 ТУ 20/28/75			530´9					64,0	х	I-2б	х	II-2б
		ТУ-21/76МВ	530 (54)	1,55	530´22					146,0	х	х	х	х	I-2в
		ТУ-21/76МВ		1,55	530´22				159´6	147,0	х	х	х	х	х	I-2в
		ТУ 20/28/40/48-77		1,34	530´6				159´5	44,0	II-2б
		ТУ 20/28/40/48-77			530´7	ГОСТ 8732-78 (В20)	412 (42)	1,55	159´5	50,0	I-2б	II-2б
					530´12				159´5	79,0	х	х	х	х	I-2б
					530´12				159´6	85,0	х	х	х	х	х	II-2б
					530´14				159´5	92,0	х	х	х	х	I-2б
					530´14				159´6	93,0	х	х	х	х	х	I-2б
		ТУ 20-28-40-48-56-79			530´6				159´5	43,0	II-2б
					530´9					64,0	х	I-2б	II-2б	I-2б
					530´12					79,0	х	х	х	х	I-2б
					530´12				159´6	85,0	х	х	х	х	I-2б	II-2б
					530´14				159´5	92,0	х	х	х	х	I-2б
					530´14				159´6	93,0	х	х	х	х	х	I-2б
					530´16				159´5	103,0	х	х	х	х	I-2б
					530´16				159´6	104,0	х	х	х	х	х	I-2б
500	200	ТУ 236/78	490 (50)	1,55	530´7	ГОСТ 8732-78 (В20)	412 (42)	1,55	219´7	64,0	II-2а
		ТУ 236/78		1,55	530´8					67,0	II-2а
		ТУ 14-3-1067-82		1,4	530´7					64,0	II-2а
		ТУ 14-3-1067-82			530´9					80,0	х	х	х	II-2а
		ГОСТ 20295-74	510 (52)		530´7,5					69,0	I-2а	II-2а
					530´8					72,0	I-2а	II-2а		II-2а
					530´9					80,0	х	х	х	II-2а
		ТУ 20/28/76 ТУ 20/28/75			530´9					80,0	х	х	х	II-2а
		ТУ-21/76МВ	530 (54)	1,55	530´22					177,0	х	х	х	I-2а
		ТУ-21/76МВ		1,55	530´22				219´8	178,0	х	х	х	х	х	I-2а
		ТУ 20/28/40/48-77		1,34	530´6				219´7	56,0	II-2а
