Приборный обход газопровода устроен так, что человек должен подойти к утечке вплотную. Лазерный детектор метана снимает это требование: замер выполняется с расстояния до 30 метров, оператор остаётся вне опасной зоны.

Почему обход трассы газопровода с контактным газоанализатором опасен

Термокаталитический или оптический недисперсионный инфракрасный (NDIR) газоанализатор измеряет концентрацию там, где стоит его сенсор. Прибор подносят к фланцу, опускают в колодец, поднимают на эстакаду – каждое действие выполняется в зоне, где концентрация метана заранее неизвестна.

Метан вытесняет воздух: в колодцах и подвалах доля кислорода падает, и человек теряет работоспособность раньше, чем поймёт причину. Смесь метана с воздухом взрывоопасна примерно от 4,4 до 17 % по объёму – это нижний и верхний концентрационные пределы распространения пламени, НКПР и ВКПР (в зарубежных справочниках диапазон уже, 5–15 %). Внутри интервала хватит искры от неисправного фонаря.

Третий риск – метрологический. Одорант природного газа содержит серосодержащие соединения, а они вместе с силоксанами относятся к каталитическим ядам. Отравленный сенсор не отказывает демонстративно – он занижает показания.

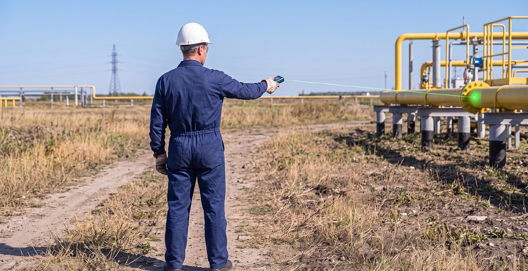

Рис. 1. Дистанционное измерение: луч направляется на газопровод с безопасного расстояния

Как работает лазерный детектор метана: технология TDLAS

TDLAS (Tunable Diode Laser Absorption Spectroscopy) – абсорбционная спектроскопия с перестраиваемым диодным лазером. Лазер работает на линии поглощения метана вблизи 1653,7 нм. Луч уходит в зону контроля, рассеивается назад от трубы, грунта, стены или крышки колодца и возвращается на фотоприёмник. Отражатель не нужен, но светить в открытое небо бесполезно: без подстилающей поверхности замера не будет.

Прибор регистрирует, какая доля излучения поглотилась по всему пути луча, поэтому величина интегральная – концентрация, умноженная на протяжённость облака. Одно показание в ppm·м даст и плотное небольшое облако, и разреженное.

Отсюда два свойства. Водяной пар и углекислый газ на этой длине волны поглощают на несколько порядков слабее метана, поэтому перекрёстная чувствительность практически отсутствует. И газ не контактирует с чувствительным элементом: каталитического отравления и выгорания нет. Ухода требует оптика: окна надо держать чистыми.

Чем лазерный детектор метана отличается от каталитического газоанализатора

Один прибор не отменяет другой: лазерный ищет утечку, контактный уточняет концентрацию в найденной точке. В бригаде обычно есть оба.

Детектор метана в госреестре средств измерений: что это даёт

Детекторы метана лазерные ГП-ПЛДМ внесены в Государственный реестр средств измерений под № 99161-26 (приказ Росстандарта № 1601 от 11.08.2026, действует до 11.08.2031). В описание типа входят две модификации: ГП-ПЛДМ-15 Ex, 0,5–100 м, и ГП-ПЛДМ-30 Ex, 0,5–30 м. Методика поверки – РТ-МП-193-205-2026, интервал один год.

Важна не запись, а её следствие. По статье 9 Федерального закона № 102-ФЗ в сферах государственного регулирования обеспечения единства измерений – производственный контроль на опасных производственных объектах входит в их перечень – применяются средства измерений утверждённого типа, прошедшие поверку. Индикатор газа этому условию не отвечает.

Характеристики ГП-ПЛДМ-30 Ex

Значения в таблице – из описания типа средства измерений. Руководство по эксплуатации даёт шкалу индикации 0–100 000 ppm·м, то есть 0–227 % НКПР·м: нормирован только её начальный участок до 10 % НКПР·м. Оттуда же скорость отклика менее 1 с и вибрационная сигнализация, которая заметна там, где звуковую заглушает оборудование. Карточка модели – лазерный детектор метана ГП-ПЛДМ-30 Ex.

Обход охранной зоны газопровода: что меняется на практике

Обход становится сканированием трассы на ходу: оператор ведёт лучом вдоль газопровода, проверяет колодцы, не открывая их, контролирует участки за ограждением и надземные переходы.

Требования к эксплуатации сетей газораспределения установлены федеральными нормами и правилами (приказ Ростехнадзора от 15.12.2020 № 531, ред. от 03.03.2026, действуют до 01.01.2027) и ГОСТ 34741-2021; обследование подземных стальных газопроводов описано в руководстве по безопасности (приказ Ростехнадзора от 09.10.2023 № 364, носит рекомендательный характер). Конкретный тип сенсора ни один из них не предписывает – требование сформулировано через результат, и выбор метода остаётся за эксплуатирующей организацией.

Частые вопросы

Почему показание в ppm·м, а не в ppm?

Прибор измеряет поглощение по всей длине луча – произведение концентрации на протяжённость облака. Разложить его на профиль одним измерением нельзя, газ локализуют сканированием луча.

Нужна ли прибору поверка?

Да. Межповерочный интервал – один год, методика РТ-МП-193-205-2026.

Работает ли детектор в темноте и в мороз?

От освещённости метод не зависит, рабочий диапазон – от −20 до +50 °C. Вне нормальных условий (+15…+25 °C) добавляется погрешность ±0,3 доли основной на каждые 10 °C.

Подбор исполнения под трассу и документы для регламента работ – ГИКПРОМ.
